1. REDES LOCALES BASICO
RECONOCIMIENTO DEL CURSO
CAMILO ANDRES VARGAS VEGA
C.C. 13.874.536
TUTOR: LEONARDO BERNAL
ZAMORA
UNIVERSIDAD ABIERTA Y A
DISTANCIA-UNAD
CEAD JAG
2015

2. INTRODUCCION
A través del desarrollo de este trabajo de la
fase inicial se pretende que el estudiante de
manera pertinente investigue un poco más a
fondo acerca de del curso redes locales
básico.

3. DIFERENCIA ENTRE SEÑAL Y DATO
SEÑAL DATO
Es un medio que informa o avisa de
algo, este aviso da a conocer una
información
Un dato es una representación
simbólica ya sea numérica, alfabética ,
algorítmica ,etc. , de una variable
cuantitativa o cualitativa
Es una notificación asíncrona enviada
a un proceso para infórmale de un
evento
Un dato por si mismo no constituye
información, es el procesamiento de
los datos los que proporcionan la
información
Las señales pueden ser digitales o
analógicas
Cualquier dato es capaz de
transportar información

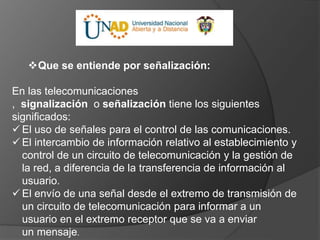

4. Que se entiende por señalización:
En las telecomunicaciones
, signalización o señalización tiene los siguientes
significados:
 El uso de señales para el control de las comunicaciones.
 El intercambio de información relativo al establecimiento y
control de un circuito de telecomunicación y la gestión de
la red, a diferencia de la transferencia de información al
usuario.
 El envío de una señal desde el extremo de transmisión de
un circuito de telecomunicación para informar a un
usuario en el extremo receptor que se va a enviar
un mensaje.

5. Que es la transmisión de datos y cual es su
clasificación:
la comunicación de datos mediante la propagación y el procesamiento de
señales.
1 Medios de transmisión guiados
1.1 Cable de par trenzado
1.2 Cable coaxial
1.3 Fibra óptica
2 Medios de transmisión no guiados
2.1 Radiofrecuencias
2.2 Microondas
2.3 Infrarrojos
3 Modo de transmisión según su sentido (señales)
3.1 Símplex
3.2 Semidúplex
3.3 Dúplex

6.  Que son las señales análogas y las señales digitales
(características):
Señales analógicas
La señal analógica es aquella que presenta una variación continua con el tiempo, es decir, que a una
variación suficientemente significativa del tiempo le corresponderá una variación igualmente significativa del
valor de la señal (la señal es continua).
La utilización de señales analógicas en comunicaciones todavía se mantiene en la transmisión de radio y
televisión tanto privada como comercial. Los parámetros que definen un canal de comunicaciones
analógicas son el ancho de banda (diferencia entre la máxima y la mínima frecuencia a transmitir) y su
potencia media y de cresta.
Señales digitales
Una señal digital es aquella que presenta una variación discontinua con el tiempo y que sólo puede tomar
ciertos valores discretos. Su forma característica es ampliamente conocida: la señal básica es una onda
cuadrada (pulsos) y las representaciones se realizan en el dominio del tiempo.
Sus parámetros son:
Altura de pulso (nivel eléctrico)
Duración (ancho de pulso)
Frecuencia de repetición (velocidad pulsos por segundo)
.

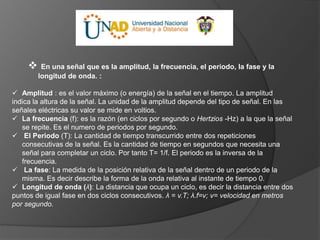

7.  En una señal que es la amplitud, la frecuencia, el periodo, la fase y la
longitud de onda. :
 Amplitud : es el valor máximo (o energía) de la señal en el tiempo. La amplitud
indica la altura de la señal. La unidad de la amplitud depende del tipo de señal. En las
señales eléctricas su valor se mide en voltios.
 La frecuencia (f): es la razón (en ciclos por segundo o Hertzios -Hz) a la que la señal
se repite. Es el numero de periodos por segundo.
 El Periodo (T): La cantidad de tiempo transcurrido entre dos repeticiones
consecutivas de la señal. Es la cantidad de tiempo en segundos que necesita una
señal para completar un ciclo. Por tanto T= 1/f. El periodo es la inversa de la
frecuencia.
 La fase: La medida de la posición relativa de la señal dentro de un periodo de la
misma. Es decir describe la forma de la onda relativa al instante de tiempo 0.
 Longitud de onda (λ): La distancia que ocupa un ciclo, es decir la distancia entre dos
puntos de igual fase en dos ciclos consecutivos. λ = v.T; λ.f=v; v= velocidad en metros
por segundo.

8. Que Explique que es el espectro y que es el ancho
de banda y cuáles son sus características la
.
 Espectro de una señal: es el conjunto de las frecuencias que lo constituyen.
 Ancho de banda: anchura del espectro. Es decir la diferencia entre la
frecuencia mas alta y mas baja del espectro. Si el espectro esta formado por
señales de entre 4 Mz y 1 Mhz, diremos que el ancho de banda es de 3 Mhz.

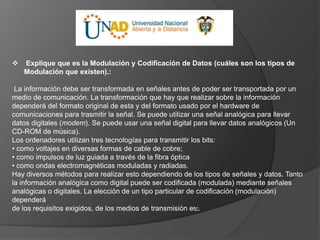

9.  Explique que es la Modulación y Codificación de Datos (cuáles son los tipos de
Modulación que existen).:
La información debe ser transformada en señales antes de poder ser transportada por un
medio de comunicación. La transformación que hay que realizar sobre la información
dependerá del formato original de esta y del formato usado por el hardware de
comunicaciones para trasmitir la señal. Se puede utilizar una señal analógica para llevar
datos digitales (modem). Se puede usar una señal digital para llevar datos analógicos (Un
CD-ROM de música).
Los ordenadores utilizan tres tecnologías para transmitir los bits:
• como voltajes en diversas formas de cable de cobre;
• como impulsos de luz guiada a través de la fibra óptica
• como ondas electromagnéticas moduladas y radiadas.

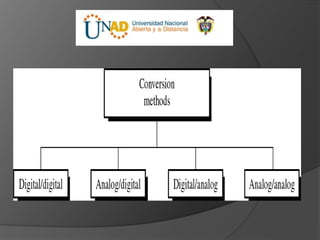

Hay diversos métodos para realizar esto dependiendo de los tipos de señales y datos. Tanto
la información analógica como digital puede ser codificada (modulada) mediante señales
analógicas o digitales. La elección de un tipo particular de codificación (modulación)
dependerá
de los requisitos exigidos, de los medios de transmisión etc.

11.  Que es la Multiplexación y cuáles son las técnicas que existen:
Es la compartición de un canal de comunicación de alta capacidad/velocidad por varias señales.
Conjunto de técnicas que permiten la transmisión simultaneas de múltiples señales a través de un
único enlace de datos.
Las técnicas que se emplean son:
• Multiplexación por división de frecuencias (FDM Frecuency-division Multiplexing). Se
pueden transmitir varias señales simultáneamente modulando cada una de ellas en una
frecuencia portadora diferente. Es una técnica analógica. Se puede aplicar cuando el ancho
de banda del enlace físico es mayor que la suma de los anchos de bandas de las señales a
transmitir. Las señales generadas por cada dispositivo emisor se modula usando distinta
frecuencia portadora. Las frecuencias portadoras están separadas por tiras de ancho de
banda sin usar (banda de guarda) para prevenir que las señales se solapen.

12. • Multiplexación por división de tiempo (TDM Time-division Multiplexing). Es un
proceso digital. Se puede aplicar cuando la tasa de datos del enlace es mayor que la suma
de las tasas de datos de los dispositivos emisores y receptores.
− TDM síncrona, que es cuando el multiplexor asigna siempre la misma ranura de tiempo a un
dispositivo, tanto cuando tiene datos que transmitir que cuando no.
− TDM asíncrona no hay una asignación previa y permite transmitir, aunque la suma teórica de
las tasas de bit de los emisores sea mayor que la del enlace. Cada trama deben de incorporar
una dirección para identificar a que dispositivo pertenecen los datos que están transmitiendo.
• Multiplexación Inversa. Es el caso opuesto a la multiplexacion. Toma el flujo de una línea
de alta velocidad y lo reparte entre varias de menor velocidad.

13. Referencias bibliográficas:
 http://www.mfbarcell.es/redes_de_dato
s/tema_07/tema07_senales.pdf
 http://es.wikipedia.org/wiki/Se%C3%B1a
lizaci%C3%B3n
