1. TRABAJO INDIVIDUAL
YEISON JURADO VÁSQUEZ
Código: 1085269828
GRUPO 301121_30
Mg. LEONARDO BERNAL ZAMORA
Director de Curso
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA
PROGRAMA DE INGENIERÍA DE SISTEMAS
301121 – REDES LOCALES BÁSICO
2 DE MARZO DE 2015
CEAD PASTO

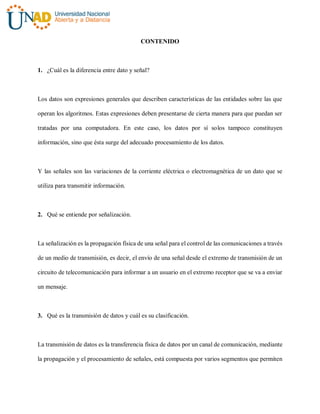

2. CONTENIDO
1. ¿Cuál es la diferencia entre dato y señal?
Los datos son expresiones generales que describen características de las entidades sobre las que
operan los algoritmos. Estas expresiones deben presentarse de cierta manera para que puedan ser
tratadas por una computadora. En este caso, los datos por sí solos tampoco constituyen
información, sino que ésta surge del adecuado procesamiento de los datos.
Y las señales son las variaciones de la corriente eléctrica o electromagnética de un dato que se
utiliza para transmitir información.
2. Qué se entiende por señalización.
La señalización es la propagación física de una señal para el control de las comunicaciones a través
de un medio de transmisión, es decir, el envío de una señal desde el extremo de transmisión de un
circuito de telecomunicación para informar a un usuario en el extremo receptor que se va a enviar
un mensaje.
3. Qué es la transmisión de datos y cuál es su clasificación.
La transmisión de datos es la transferencia física de datos por un canal de comunicación, mediante
la propagación y el procesamiento de señales, está compuesta por varios segmentos que permiten

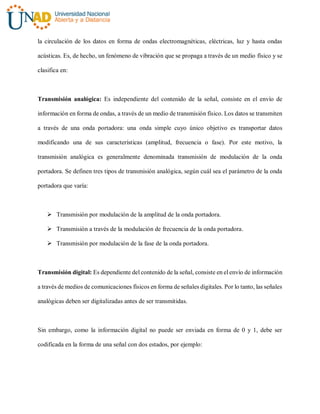

3. la circulación de los datos en forma de ondas electromagnéticas, eléctricas, luz y hasta ondas
acústicas. Es, de hecho, un fenómeno de vibración que se propaga a través de un medio físico y se
clasifica en:
Transmisión analógica: Es independiente del contenido de la señal, consiste en el envío de
información en forma de ondas, a través de un medio de transmisión físico. Los datos se transmiten
a través de una onda portadora: una onda simple cuyo único objetivo es transportar datos
modificando una de sus características (amplitud, frecuencia o fase). Por este motivo, la
transmisión analógica es generalmente denominada transmisión de modulación de la onda
portadora. Se definen tres tipos de transmisión analógica, según cuál sea el parámetro de la onda
portadora que varía:
 Transmisión por modulación de la amplitud de la onda portadora.
 Transmisión a través de la modulación de frecuencia de la onda portadora.
 Transmisión por modulación de la fase de la onda portadora.
Transmisión digital: Es dependiente del contenido de la señal, consiste en el envío de información
a través de medios de comunicaciones físicos en forma de señales digitales. Por lo tanto, las señales
analógicas deben ser digitalizadas antes de ser transmitidas.
Sin embargo, como la información digital no puede ser enviada en forma de 0 y 1, debe ser
codificada en la forma de una señal con dos estados, por ejemplo:

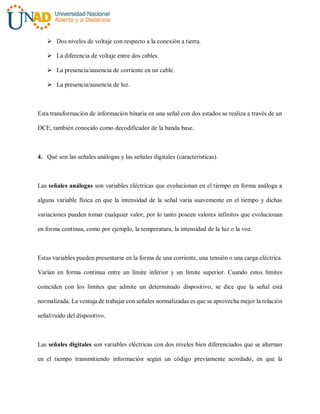

4.  Dos niveles de voltaje con respecto a la conexión a tierra.
 La diferencia de voltaje entre dos cables.
 La presencia/ausencia de corriente en un cable.
 La presencia/ausencia de luz.
Esta transformación de información binaria en una señal con dos estados se realiza a través de un
DCE, también conocido como decodificador de la banda base.
4. Qué son las señales análogas y las señales digitales (características).
Las señales análogas son variables eléctricas que evolucionan en el tiempo en forma análoga a
alguna variable física en que la intensidad de la señal varía suavemente en el tiempo y dichas
variaciones pueden tomar cualquier valor, por lo tanto poseen valores infinitos que evolucionan
en forma continua, como por ejemplo, la temperatura, la intensidad de la luz o la voz.
Estas variables pueden presentarse en la forma de una corriente, una tensión o una carga eléctrica.
Varían en forma continua entre un límite inferior y un límite superior. Cuando estos límites
coinciden con los límites que admite un determinado dispositivo, se dice que la señal está
normalizada. La ventaja de trabajar con señales normalizadas es que se aprovecha mejor la relación
señal/ruido del dispositivo.
Las señales digitales son variables eléctricas con dos niveles bien diferenciados que se alternan
en el tiempo transmitiendo información según un código previamente acordado, en que la

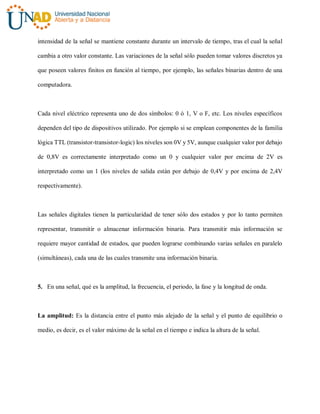

5. intensidad de la señal se mantiene constante durante un intervalo de tiempo, tras el cual la señal
cambia a otro valor constante. Las variaciones de la señal sólo pueden tomar valores discretos ya
que poseen valores finitos en función al tiempo, por ejemplo, las señales binarias dentro de una
computadora.
Cada nivel eléctrico representa uno de dos símbolos: 0 ó 1, V o F, etc. Los niveles específicos
dependen del tipo de dispositivos utilizado. Por ejemplo si se emplean componentes de la familia
lógica TTL (transistor-transistor-logic) los niveles son 0V y 5V, aunque cualquier valor por debajo
de 0,8V es correctamente interpretado como un 0 y cualquier valor por encima de 2V es
interpretado como un 1 (los niveles de salida están por debajo de 0,4V y por encima de 2,4V
respectivamente).
Las señales digitales tienen la particularidad de tener sólo dos estados y por lo tanto permiten
representar, transmitir o almacenar información binaria. Para transmitir más información se
requiere mayor cantidad de estados, que pueden lograrse combinando varias señales en paralelo
(simultáneas), cada una de las cuales transmite una información binaria.
5. En una señal, qué es la amplitud, la frecuencia, el periodo, la fase y la longitud de onda.
La amplitud: Es la distancia entre el punto más alejado de la señal y el punto de equilibrio o
medio, es decir, es el valor máximo de la señal en el tiempo e indica la altura de la señal.

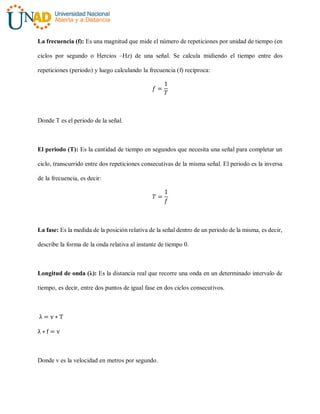

6. La frecuencia (f): Es una magnitud que mide el número de repeticiones por unidad de tiempo (en
ciclos por segundo o Hercios –Hz) de una señal. Se calcula midiendo el tiempo entre dos
repeticiones (periodo) y luego calculando la frecuencia (f) recíproca:
𝑓 =
1
𝑇
Donde T es el periodo de la señal.
El periodo (T): Es la cantidad de tiempo en segundos que necesita una señal para completar un
ciclo, transcurrido entre dos repeticiones consecutivas de la misma señal. El periodo es la inversa
de la frecuencia, es decir:
𝑇 =
1
𝑓
La fase: Es la medida de la posición relativa de la señal dentro de un periodo de la misma, es decir,
describe la forma de la onda relativa al instante de tiempo 0.
Longitud de onda (λ): Es la distancia real que recorre una onda en un determinado intervalo de
tiempo, es decir, entre dos puntos de igual fase en dos ciclos consecutivos.
λ = v ∗ T
λ ∗ f = v
Donde v es la velocidad en metros por segundo.

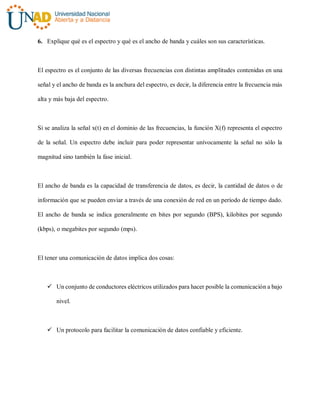

7. 6. Explique qué es el espectro y qué es el ancho de banda y cuáles son sus características.
El espectro es el conjunto de las diversas frecuencias con distintas amplitudes contenidas en una
señal y el ancho de banda es la anchura del espectro, es decir, la diferencia entre la frecuencia más
alta y más baja del espectro.
Si se analiza la señal x(t) en el dominio de las frecuencias, la función X(f) representa el espectro
de la señal. Un espectro debe incluir para poder representar unívocamente la señal no sólo la
magnitud sino también la fase inicial.
El ancho de banda es la capacidad de transferencia de datos, es decir, la cantidad de datos o de
información que se pueden enviar a través de una conexión de red en un período de tiempo dado.
El ancho de banda se indica generalmente en bites por segundo (BPS), kilobites por segundo
(kbps), o megabites por segundo (mps).
El tener una comunicación de datos implica dos cosas:
 Un conjunto de conductores eléctricos utilizados para hacer posible la comunicación a bajo
nivel.
 Un protocolo para facilitar la comunicación de datos confiable y eficiente.

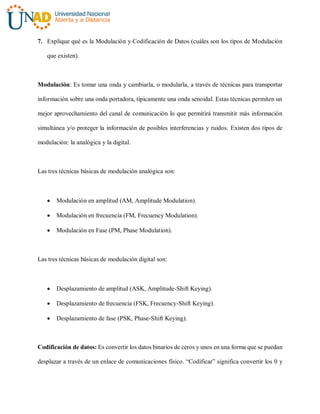

8. 7. Explique qué es la Modulación y Codificación de Datos (cuáles son los tipos de Modulación
que existen).
Modulación: Es tomar una onda y cambiarla, o modularla, a través de técnicas para transportar
información sobre una onda portadora, típicamente una onda senoidal. Estas técnicas permiten un
mejor aprovechamiento del canal de comunicación lo que permitirá transmitir más información
simultánea y/o proteger la información de posibles interferencias y ruidos. Existen dos tipos de
modulación: la analógica y la digital.
Las tres técnicas básicas de modulación analógica son:
 Modulación en amplitud (AM, Amplitude Modulation).
 Modulación en frecuencia (FM, Frecuency Modulation).
 Modulación en Fase (PM, Phase Modulation).
Las tres técnicas básicas de modulación digital son:
 Desplazamiento de amplitud (ASK, Amplitude-Shift Keying).
 Desplazamiento de frecuencia (FSK, Frecuency-Shift Keying).
 Desplazamiento de fase (PSK, Phase-Shift Keying).
Codificación de datos: Es convertir los datos binarios de ceros y unos en una forma que se puedan
desplazar a través de un enlace de comunicaciones físico. “Codificar” significa convertir los 0 y

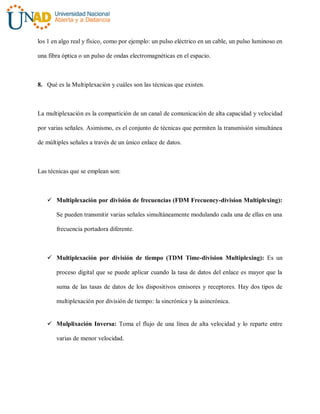

9. los 1 en algo real y físico, como por ejemplo: un pulso eléctrico en un cable, un pulso luminoso en
una fibra óptica o un pulso de ondas electromagnéticas en el espacio.
8. Qué es la Multiplexación y cuáles son las técnicas que existen.
La multiplexación es la compartición de un canal de comunicación de alta capacidad y velocidad
por varias señales. Asimismo, es el conjunto de técnicas que permiten la transmisión simultánea
de múltiples señales a través de un único enlace de datos.
Las técnicas que se emplean son:
 Multiplexación por división de frecuencias (FDM Frecuency-division Multiplexing):
Se pueden transmitir varias señales simultáneamente modulando cada una de ellas en una
frecuencia portadora diferente.
 Multiplexación por división de tiempo (TDM Time-division Multiplexing): Es un
proceso digital que se puede aplicar cuando la tasa de datos del enlace es mayor que la
suma de las tasas de datos de los dispositivos emisores y receptores. Hay dos tipos de
multiplexación por división de tiempo: la sincrónica y la asincrónica.
 Mulplixación Inversa: Toma el flujo de una línea de alta velocidad y lo reparte entre
varias de menor velocidad.

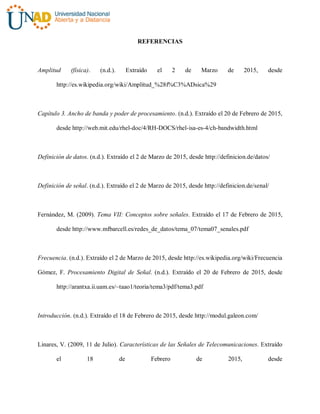

10. REFERENCIAS
Amplitud (física). (n.d.). Extraído el 2 de Marzo de 2015, desde
http://es.wikipedia.org/wiki/Amplitud_%28f%C3%ADsica%29
Capítulo 3. Ancho de banda y poder de procesamiento. (n.d.). Extraído el 20 de Febrero de 2015,
desde http://web.mit.edu/rhel-doc/4/RH-DOCS/rhel-isa-es-4/ch-bandwidth.html
Definición de datos. (n.d.). Extraído el 2 de Marzo de 2015, desde http://definicion.de/datos/
Definición de señal. (n.d.). Extraído el 2 de Marzo de 2015, desde http://definicion.de/senal/
Fernández, M. (2009). Tema VII: Conceptos sobre señales. Extraído el 17 de Febrero de 2015,
desde http://www.mfbarcell.es/redes_de_datos/tema_07/tema07_senales.pdf
Frecuencia. (n.d.). Extraído el 2 de Marzo de 2015, desde http://es.wikipedia.org/wiki/Frecuencia
Gómez, F. Procesamiento Digital de Señal. (n.d.). Extraído el 20 de Febrero de 2015, desde
http://arantxa.ii.uam.es/~taao1/teoria/tema3/pdf/tema3.pdf
Introducción. (n.d.). Extraído el 18 de Febrero de 2015, desde http://modul.galeon.com/
Linares, V. (2009, 11 de Julio). Características de las Señales de Telecomunicaciones. Extraído
el 18 de Febrero de 2015, desde

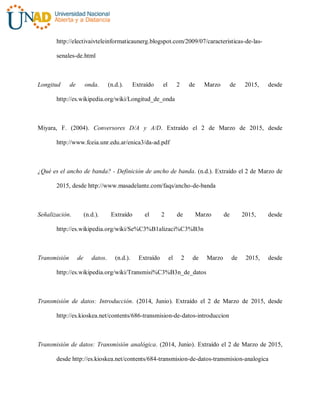

11. http://electivaivteleinformaticaunerg.blogspot.com/2009/07/caracteristicas-de-las-
senales-de.html
Longitud de onda. (n.d.). Extraído el 2 de Marzo de 2015, desde
http://es.wikipedia.org/wiki/Longitud_de_onda
Miyara, F. (2004). Conversores D/A y A/D. Extraído el 2 de Marzo de 2015, desde
http://www.fceia.unr.edu.ar/enica3/da-ad.pdf
¿Qué es el ancho de banda? - Definición de ancho de banda. (n.d.). Extraído el 2 de Marzo de
2015, desde http://www.masadelante.com/faqs/ancho-de-banda
Señalización. (n.d.). Extraído el 2 de Marzo de 2015, desde
http://es.wikipedia.org/wiki/Se%C3%B1alizaci%C3%B3n
Transmisión de datos. (n.d.). Extraído el 2 de Marzo de 2015, desde
http://es.wikipedia.org/wiki/Transmisi%C3%B3n_de_datos
Transmisión de datos: Introducción. (2014, Junio). Extraído el 2 de Marzo de 2015, desde
http://es.kioskea.net/contents/686-transmision-de-datos-introduccion
Transmisión de datos: Transmisión analógica. (2014, Junio). Extraído el 2 de Marzo de 2015,
desde http://es.kioskea.net/contents/684-transmision-de-datos-transmision-analogica

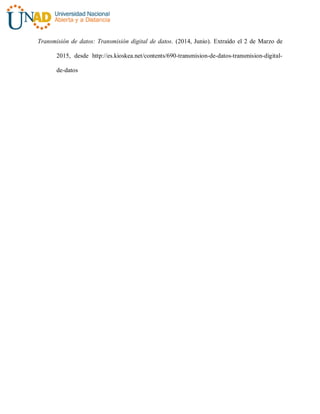

12. Transmisión de datos: Transmisión digital de datos. (2014, Junio). Extraído el 2 de Marzo de
