Tipos de diodos
1. UNIVERSIDAD NACIONAL DEL
CENTRO DEL PERÚ (UNCP)
FACULTAD:
Ingeniería Eléctrica y Electrónica
CATEDRA:
Dispositivos Electrónicos I
CATEDRATICO:
Cesar Lindo Gutarra
ALUMNO:
Daniel Anderson Arroyo Palacios
EL DIODO
2. Es el dispositivo semiconductor más sencillo y se puede
encontrar prácticamente en cualquier circuito electrónico.
Los diodos se fabrican en versiones de silicio (la más
utilizada) y de germanio
Constan de dos partes una llamada N y la otra llamada
P, separados por una junturatambién llamada barrera o
unión.Esta barrera o unión es de 0.3 voltios en el
germanio y de 0.6 voltios aproximadamente en el diodo
de silicio.

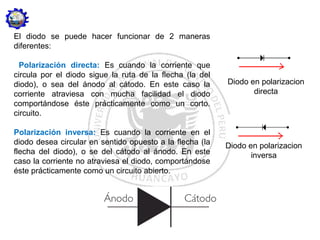

3. El diodo se puede hacer funcionar de 2 maneras
diferentes:
Polarización directa: Es cuando la corriente que
circula por el diodo sigue la ruta de la flecha (la del
diodo), o sea del ánodo al cátodo. En este caso la
corriente atraviesa con mucha facilidad el diodo
comportándose éste prácticamente como un corto.
circuito.
Polarización inversa: Es cuando la corriente en el
diodo desea circular en sentido opuesto a la flecha (la
flecha del diodo), o se del cátodo al ánodo. En este
caso la corriente no atraviesa el diodo, comportándose
éste prácticamente como un circuito abierto.
Diodo en polarizacion
directa
Diodo en polarizacion
inversa

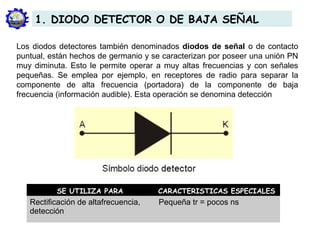

5. Los diodos detectores también denominados diodos de señal o de contacto
puntual, están hechos de germanio y se caracterizan por poseer una unión PN
muy diminuta. Esto le permite operar a muy altas frecuencias y con señales
pequeñas. Se emplea por ejemplo, en receptores de radio para separar la
componente de alta frecuencia (portadora) de la componente de baja
frecuencia (información audible). Esta operación se denomina detección
1. DIODO DETECTOR O DE BAJA SEÑAL
SE UTILIZA PARA CARACTERISTICAS ESPECIALES
Rectificación de altafrecuencia,
detección
Pequeña tr = pocos ns

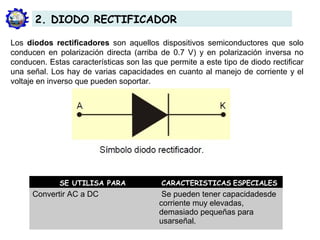

6. Los diodos rectificadores son aquellos dispositivos semiconductores que solo
conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no
conducen. Estas características son las que permite a este tipo de diodo rectificar
una señal. Los hay de varias capacidades en cuanto al manejo de corriente y el
voltaje en inverso que pueden soportar.
2. DIODO RECTIFICADOR
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Convertir AC a DC Se pueden tener capacidadesde
corriente muy elevadas,
demasiado pequeñas para
usarseñal.

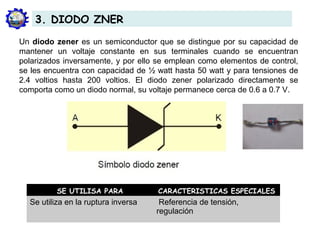

7. Un diodo zener es un semiconductor que se distingue por su capacidad de
mantener un voltaje constante en sus terminales cuando se encuentran
polarizados inversamente, y por ello se emplean como elementos de control,
se les encuentra con capacidad de ½ watt hasta 50 watt y para tensiones de
2.4 voltios hasta 200 voltios. El diodo zener polarizado directamente se
comporta como un diodo normal, su voltaje permanece cerca de 0.6 a 0.7 V.
3. DIODO ZNER
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Se utiliza en la ruptura inversa Referencia de tensión,
regulación

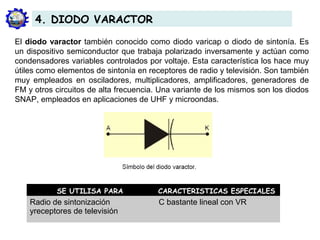

8. El diodo varactor también conocido como diodo varicap o diodo de sintonía. Es
un dispositivo semiconductor que trabaja polarizado inversamente y actúan como
condensadores variables controlados por voltaje. Esta característica los hace muy
útiles como elementos de sintonía en receptores de radio y televisión. Son también
muy empleados en osciladores, multiplicadores, amplificadores, generadores de
FM y otros circuitos de alta frecuencia. Una variante de los mismos son los diodos
SNAP, empleados en aplicaciones de UHF y microondas.
4. DIODO VARACTOR
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Radio de sintonización
yreceptores de televisión
C bastante lineal con VR

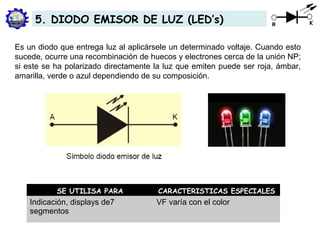

9. Es un diodo que entrega luz al aplicársele un determinado voltaje. Cuando esto
sucede, ocurre una recombinación de huecos y electrones cerca de la unión NP;
si este se ha polarizado directamente la luz que emiten puede ser roja, ámbar,
amarilla, verde o azul dependiendo de su composición.
5. DIODO EMISOR DE LUZ (LED’s)
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Indicación, displays de7
segmentos
VF varía con el color
10. Los diodos láser, también conocidos como láseres de inyección o ILD’s. Son
LED’s que emiten una luz monocromática, generalmente roja o infrarroja,
fuertemente concentrada, enfocada, coherente y potente. Son muy utilizados en
computadoras y sistemas de audio y video para leer discos compactos (CD’s) que
contienen datos, música, películas, etc., así como en sistemas de
comunicaciones para enviar información a través de cables de fibra óptica..
6. DIODO LASER
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Lectura, CD de escritura, DVD,
etc

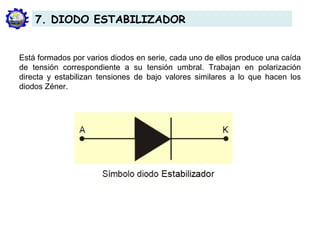

11. Está formados por varios diodos en serie, cada uno de ellos produce una caída
de tensión correspondiente a su tensión umbral. Trabajan en polarización
directa y estabilizan tensiones de bajo valores similares a lo que hacen los
diodos Zéner.
7. DIODO ESTABILIZADOR

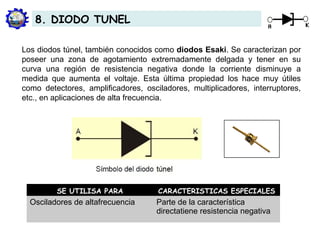

12. Los diodos túnel, también conocidos como diodos Esaki. Se caracterizan por
poseer una zona de agotamiento extremadamente delgada y tener en su
curva una región de resistencia negativa donde la corriente disminuye a
medida que aumenta el voltaje. Esta última propiedad los hace muy útiles
como detectores, amplificadores, osciladores, multiplicadores, interruptores,
etc., en aplicaciones de alta frecuencia.
8. DIODO TUNEL
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Osciladores de altafrecuencia Parte de la característica
directatiene resistencia negativa

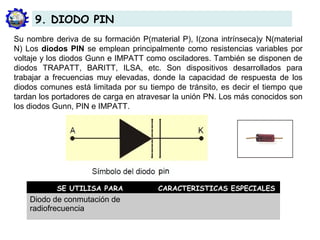

13. Su nombre deriva de su formación P(material P), I(zona intrínseca)y N(material
N) Los diodos PIN se emplean principalmente como resistencias variables por
voltaje y los diodos Gunn e IMPATT como osciladores. También se disponen de
diodos TRAPATT, BARITT, ILSA, etc. Son dispositivos desarrollados para
trabajar a frecuencias muy elevadas, donde la capacidad de respuesta de los
diodos comunes está limitada por su tiempo de tránsito, es decir el tiempo que
tardan los portadores de carga en atravesar la unión PN. Los más conocidos son
los diodos Gunn, PIN e IMPATT.
9. DIODO PIN
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Diodo de conmutación de
radiofrecuencia

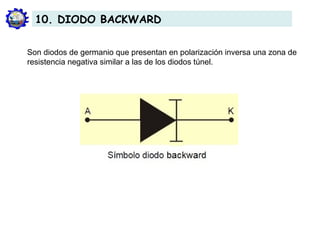

14. Son diodos de germanio que presentan en polarización inversa una zona de
resistencia negativa similar a las de los diodos túnel.
10. DIODO BACKWARD

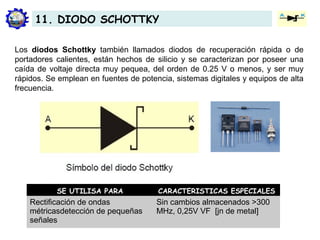

15. Los diodos Schottky también llamados diodos de recuperación rápida o de
portadores calientes, están hechos de silicio y se caracterizan por poseer una
caída de voltaje directa muy pequea, del orden de 0.25 V o menos, y ser muy
rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta
frecuencia.
11. DIODO SCHOTTKY
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Rectificación de ondas
métricasdetección de pequeñas
señales
Sin cambios almacenados >300
MHz, 0,25V VF [jn de metal]

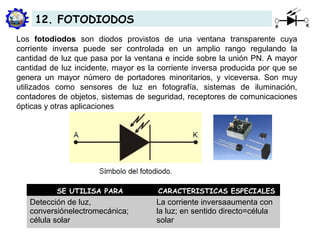

16. Los fotodiodos son diodos provistos de una ventana transparente cuya
corriente inversa puede ser controlada en un amplio rango regulando la
cantidad de luz que pasa por la ventana e incide sobre la unión PN. A mayor
cantidad de luz incidente, mayor es la corriente inversa producida por que se
genera un mayor número de portadores minoritarios, y viceversa. Son muy
utilizados como sensores de luz en fotografía, sistemas de iluminación,
contadores de objetos, sistemas de seguridad, receptores de comunicaciones
ópticas y otras aplicaciones
12. FOTODIODOS
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Detección de luz,
conversiónelectromecánica;
célula solar
La corriente inversaaumenta con
la luz; en sentido directo=célula
solar

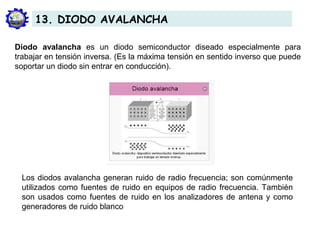

17. Diodo avalancha es un diodo semiconductor diseado especialmente para
trabajar en tensión inversa. (Es la máxima tensión en sentido inverso que puede
soportar un diodo sin entrar en conducción).
Los diodos avalancha generan ruido de radio frecuencia; son comúnmente
utilizados como fuentes de ruido en equipos de radio frecuencia. También
son usados como fuentes de ruido en los analizadores de antena y como
generadores de ruido blanco
13. DIODO AVALANCHA

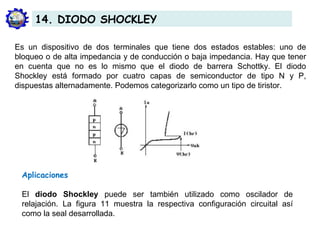

18. Es un dispositivo de dos terminales que tiene dos estados estables: uno de
bloqueo o de alta impedancia y de conducción o baja impedancia. Hay que tener
en cuenta que no es lo mismo que el diodo de barrera Schottky. El diodo
Shockley está formado por cuatro capas de semiconductor de tipo N y P,
dispuestas alternadamente. Podemos categorizarlo como un tipo de tiristor.
Aplicaciones
El diodo Shockley puede ser también utilizado como oscilador de
relajación. La figura 11 muestra la respectiva configuración circuital así
como la seal desarrollada.
14. DIODO SHOCKLEY

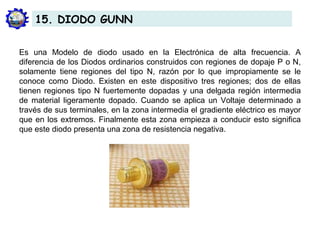

19. Es una Modelo de diodo usado en la Electrónica de alta frecuencia. A
diferencia de los Diodos ordinarios construidos con regiones de dopaje P o N,
solamente tiene regiones del tipo N, razón por lo que impropiamente se le
conoce como Diodo. Existen en este dispositivo tres regiones; dos de ellas
tienen regiones tipo N fuertemente dopadas y una delgada región intermedia
de material ligeramente dopado. Cuando se aplica un Voltaje determinado a
través de sus terminales, en la zona intermedia el gradiente eléctrico es mayor
que en los extremos. Finalmente esta zona empieza a conducir esto significa
que este diodo presenta una zona de resistencia negativa.
15. DIODO GUNN

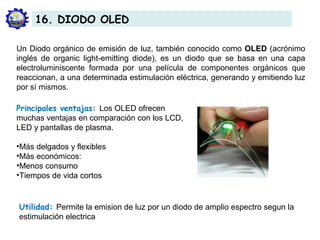

20. Un Diodo orgánico de emisión de luz, también conocido como OLED (acrónimo
inglés de organic light-emitting diode), es un diodo que se basa en una capa
electroluminiscente formada por una película de componentes orgánicos que
reaccionan, a una determinada estimulación eléctrica, generando y emitiendo luz
por sí mismos.
Principales ventajas: Los OLED ofrecen
muchas ventajas en comparación con los LCD,
LED y pantallas de plasma.
•Más delgados y flexibles
•Más económicos:
•Menos consumo
•Tiempos de vida cortos
Utilidad: Permite la emision de luz por un diodo de amplio espectro segun la
estimulación electrica
16. DIODO OLED

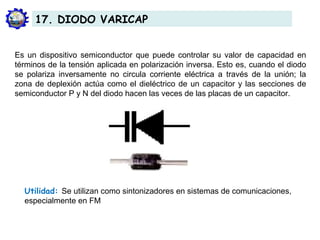

21. Es un dispositivo semiconductor que puede controlar su valor de capacidad en
términos de la tensión aplicada en polarización inversa. Esto es, cuando el diodo
se polariza inversamente no circula corriente eléctrica a través de la unión; la
zona de deplexión actúa como el dieléctrico de un capacitor y las secciones de
semiconductor P y N del diodo hacen las veces de las placas de un capacitor.
Utilidad: Se utilizan como sintonizadores en sistemas de comunicaciones,
especialmente en FM
17. DIODO VARICAP

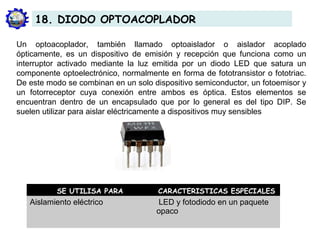

22. Un optoacoplador, también llamado optoaislador o aislador acoplado
ópticamente, es un dispositivo de emisión y recepción que funciona como un
interruptor activado mediante la luz emitida por un diodo LED que satura un
componente optoelectrónico, normalmente en forma de fototransistor o fototriac.
De este modo se combinan en un solo dispositivo semiconductor, un fotoemisor y
un fotorreceptor cuya conexión entre ambos es óptica. Estos elementos se
encuentran dentro de un encapsulado que por lo general es del tipo DIP. Se
suelen utilizar para aislar eléctricamente a dispositivos muy sensibles
18. DIODO OPTOACOPLADOR
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Aislamiento eléctrico LED y fotodiodo en un paquete
opaco

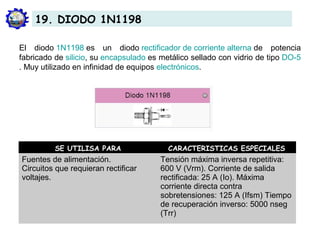

23. El diodo 1N1198 es un diodo rectificador de corriente alterna de potencia
fabricado de silicio, su encapsulado es metálico sellado con vidrio de tipo DO-5
. Muy utilizado en infinidad de equipos electrónicos.
19. DIODO 1N1198
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Fuentes de alimentación.
Circuitos que requieran rectificar
voltajes.
Tensión máxima inversa repetitiva:
600 V (Vrm). Corriente de salida
rectificada: 25 A (Io). Máxima
corriente directa contra
sobretensiones: 125 A (Ifsm) Tiempo
de recuperación inverso: 5000 nseg
(Trr)
24. El Diodo BA481 es un dispositivos mezclador para la banda de UHF.
BA481 es un diodo planar de barrera Schottky, (llamados diodos de señal),
muy utilizado en los selectores de canales de equipos detelevisión y en otras
aplicaciones similares. Su encapsulado es de vidrio de tipo DO-34.
20. DIODO BA481
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Equipos de televisión.
Equipos de comunicaciones.
Tensión inversa máxima: 4 V (VR)
Corriente directa máxima: 30 mA (IF)
Caída de tensión a corriente directa:
450
25. El Diodo 1N4005 es un dispositivos utilizado hoy en día en muchos proyectos
electrónicos.
1N4005 es uno de los diodos de una serie muy utilizados en infinidad de
equipos electrónicos. Se utiliza principalmente para convertir lacorriente
alterna en directa. Su encapsulado es de tipo DO-41.
21. DIODO 1N4005
SE UTILISA PARA CARACTERISTICAS ESPECIALES
Fuentes de alimentación.
Otros dispositivos que lo requieran.
Tensión inversa de pico máximo:
1KV (VRRM)ma
Tensión máxima en un circuito
rectificador de madia onda con carga
capacitiva: 500 V (Vef)
Caída de tensión: 0,8 V (VF)max
Notas del editor
FACULTAD:
Ingeniería Eléctrica y Electrónica (2° Semestre)
AREA:
Técnicas de Expresión Oral y Escrita
ECONOMISTA:
Julio Vivas Alejos
ALUMNO:Daniel Anderson Arroyo Palacios
