Ac dc rectificadores
Este documento describe los conceptos básicos de rectificadores de media onda y onda completa, incluido su funcionamiento teórico y experimental. Explica qué es un diodo, para qué sirve y su historia. Luego detalla los componentes, equipos y pasos para construir y probar rectificadores de media onda y puente de onda completa experimentalmente, midiendo las señales de entrada y salida. Concluye que se observaron las variaciones de la señal debido a los cambios en los componentes y recomienda no usar un puente rect
Más contenido relacionado
Ac dc rectificadores
- 1. República Bolivariana deVenezuela Ministerio del Poder Popular para la Educación E.T.I Simón Rodríguez 1ero Electrónica Cátedra: Electricidad Rectificadores trifásicos Convertidores AC-DC Docente: Ing.JhonattanValladares Alumno: FabioGuevara#21

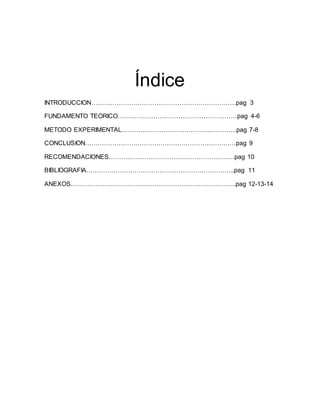

- 2. Índice INTRODUCCION……………………………………………………………pag 3 FUNDAMENTO TEORICO…………………………………………………pag4-6 METODO EXPERIMENTAL……………………………………………….pag 7-8 CONCLUSION………………………………………………………………pag 9 RECOMENDACIONES……………………………………………………pag 10 BIBLIOGRAFIA……………………………………………………………..pag 11 ANEXOS…………………………………………………………………….pag 12-13-14

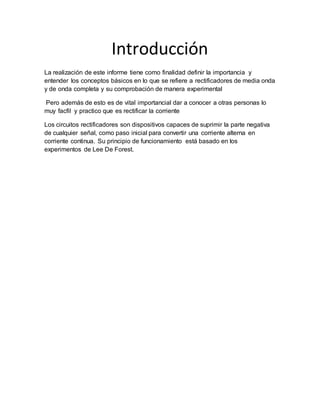

- 3. Introducción La realización deeste informe tiene como finalidad definir la importancia y entender los conceptos básicos en lo que se refiere a rectificadores de media onda y de onda completa y su comprobación de manera experimental Pero además de esto es de vital importancial dar a conocer a otras personas lo muy facfil y practico que es rectificar la corriente Los circuitos rectificadores son dispositivos capaces de suprimir la parte negativa de cualquier señal, como paso inicial para convertir una corriente alterna en corriente continua. Su principio de funcionamiento está basado en los experimentos de Lee De Forest.

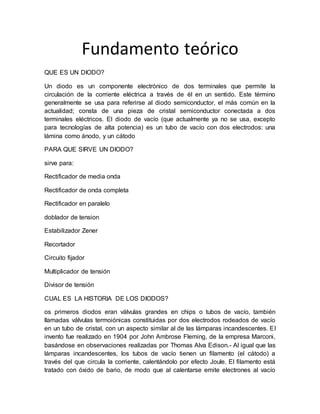

- 4. Fundamento teórico QUE ESUN DIODO? Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo PARA QUE SIRVE UN DIODO? sirve para: Rectificador de media onda Rectificador de onda completa Rectificador en paralelo doblador de tension Estabilizador Zener Recortador Circuito fijador Multiplicador de tensión Divisor de tensión CUAL ES LA HISTORIA DE LOS DIODOS? os primeros diodos eran válvulas grandes en chips o tubos de vacío, también llamadas válvulas termoiónicas constituidas por dos electrodos rodeados de vacío en un tubo de cristal, con un aspecto similar al de las lámparas incandescentes. El invento fue realizado en 1904 por John Ambrose Fleming, de la empresa Marconi, basándose en observaciones realizadas por Thomas Alva Edison.- Al igual que las lámparas incandescentes, los tubos de vacío tienen un filamento (el cátodo) a través del que circula la corriente, calentándolo por efecto Joule. El filamento está tratado con óxido de bario, de modo que al calentarse emite electrones al vacío

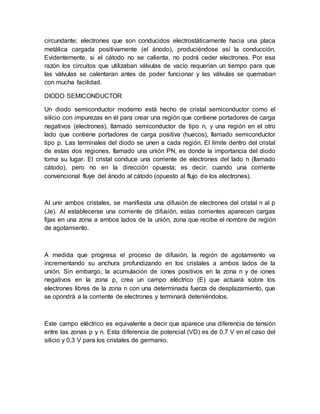

- 5. circundante; electrones queson conducidos electrostáticamente hacia una placa metálica cargada positivamente (el ánodo), produciéndose así la conducción. Evidentemente, si el cátodo no se calienta, no podrá ceder electrones. Por esa razón los circuitos que utilizaban válvulas de vacío requerían un tiempo para que las válvulas se calentaran antes de poder funcionar y las válvulas se quemaban con mucha facilidad. DIODO SEMICONDUCTOR Un diodo semiconductor moderno está hecho de cristal semiconductor como el silicio con impurezas en él para crear una región que contiene portadores de carga negativos (electrones), llamado semiconductor de tipo n, y una región en el otro lado que contiene portadores de carga positiva (huecos), llamado semiconductor tipo p. Las terminales del diodo se unen a cada región. El límite dentro del cristal de estas dos regiones, llamado una unión PN, es donde la importancia del diodo toma su lugar. El cristal conduce una corriente de electrones del lado n (llamado cátodo), pero no en la dirección opuesta; es decir, cuando una corriente convencional fluye del ánodo al cátodo (opuesto al flujo de los electrones). Al unir ambos cristales, se manifiesta una difusión de electrones del cristal n al p (Je). Al establecerse una corriente de difusión, estas corrientes aparecen cargas fijas en una zona a ambos lados de la unión, zona que recibe el nombre de región de agotamiento. A medida que progresa el proceso de difusión, la región de agotamiento va incrementando su anchura profundizando en los cristales a ambos lados de la unión. Sin embargo, la acumulación de iones positivos en la zona n y de iones negativos en la zona p, crea un campo eléctrico (E) que actuará sobre los electrones libres de la zona n con una determinada fuerza de desplazamiento, que se opondrá a la corriente de electrones y terminará deteniéndolos. Este campo eléctrico es equivalente a decir que aparece una diferencia de tensión entre las zonas p y n. Esta diferencia de potencial (VD) es de 0,7 V en el caso del silicio y 0,3 V para los cristales de germanio.

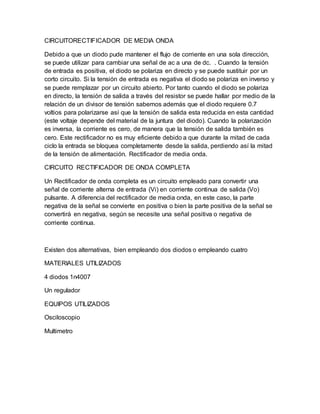

- 6. CIRCUITORECTIFICADOR DE MEDIAONDA Debido a que un diodo pude mantener el flujo de corriente en una sola dirección, se puede utilizar para cambiar una señal de ac a una de dc. . Cuando la tensión de entrada es positiva, el diodo se polariza en directo y se puede sustituir por un corto circuito. Si la tensión de entrada es negativa el diodo se polariza en inverso y se puede remplazar por un circuito abierto. Por tanto cuando el diodo se polariza en directo, la tensión de salida a través del resistor se puede hallar por medio de la relación de un divisor de tensión sabemos además que el diodo requiere 0.7 voltios para polarizarse así que la tensión de salida esta reducida en esta cantidad (este voltaje depende del material de la juntura del diodo). Cuando la polarización es inversa, la corriente es cero, de manera que la tensión de salida también es cero. Este rectificador no es muy eficiente debido a que durante la mitad de cada ciclo la entrada se bloquea completamente desde la salida, perdiendo así la mitad de la tensión de alimentación. Rectificador de media onda. CIRCUITO RECTIFICADOR DE ONDA COMPLETA Un Rectificador de onda completa es un circuito empleado para convertir una señal de corriente alterna de entrada (Vi) en corriente continua de salida (Vo) pulsante. A diferencia del rectificador de media onda, en este caso, la parte negativa de la señal se convierte en positiva o bien la parte positiva de la señal se convertirá en negativa, según se necesite una señal positiva o negativa de corriente continua. Existen dos alternativas, bien empleando dos diodos o empleando cuatro MATERIALES UTILIZADOS 4 diodos 1n4007 Un regulador EQUIPOS UTILIZADOS Osciloscopio Multimetro

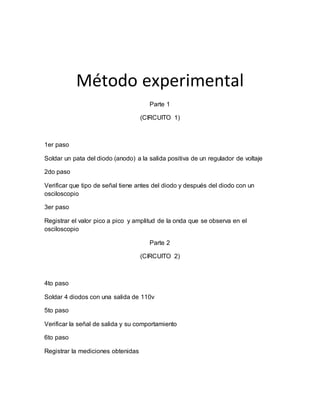

- 7. Método experimental Parte 1 (CIRCUITO1) 1er paso Soldar un pata del diodo (anodo) a la salida positiva de un regulador de voltaje 2do paso Verificar que tipo de señal tiene antes del diodo y después del diodo con un osciloscopio 3er paso Registrar el valor pico a pico y amplitud de la onda que se observa en el osciloscopio Parte 2 (CIRCUITO 2) 4to paso Soldar 4 diodos con una salida de 110v 5to paso Verificar la señal de salida y su comportamiento 6to paso Registrar la mediciones obtenidas

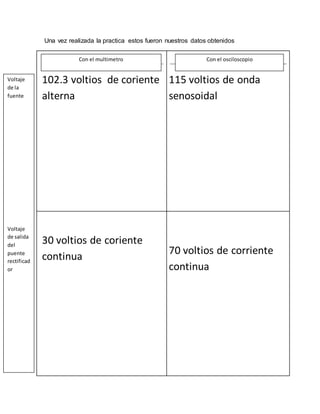

- 8. Una vez realizadala practica estos fueron nuestros datos obtenidos 102.3 voltios de coriente alterna 115 voltios de onda senosoidal 30 voltios de coriente continua 70 voltios de corriente continua Voltaje de la fuente Voltaje de salida del puente rectificad or Con el multimetro Con el osciloscopio

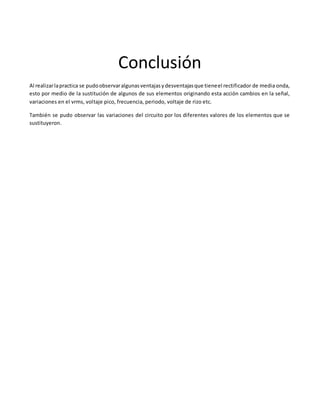

- 9. Conclusión Al realizarlapractica sepudoobservaralgunasventajasydesventajasque tieneel rectificador de media onda, esto por medio de la sustitución de algunos de sus elementos originando esta acción cambios en la señal, variaciones en el vrms, voltaje pico, frecuencia, periodo, voltaje de rizo etc. También se pudo observar las variaciones del circuito por los diferentes valores de los elementos que se sustituyeron.

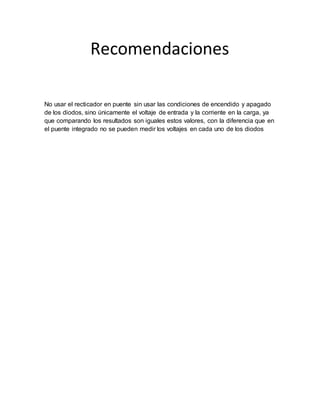

- 10. Recomendaciones No usar elrecticador en puente sin usar las condiciones de encendido y apagado de los diodos, sino únicamente el voltaje de entrada y la corriente en la carga, ya que comparando los resultados son iguales estos valores, con la diferencia que en el puente integrado no se pueden medir los voltajes en cada uno de los diodos
- 11.
- 12.

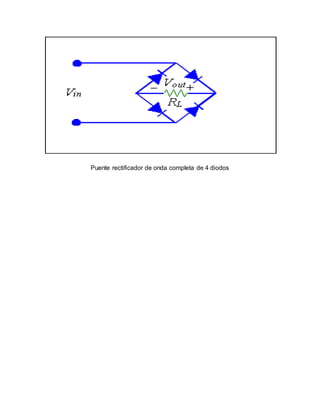

- 14. Puente rectificador deonda completa de 4 diodos
