DIMA 3D - Freecad para impresión 3D

Diseño de sólidos en 3D con
Diseño de geometrías 3D

• Árbol de proceso
del diseño
• Propiedades y
especificaciones
de las
operaciones
Introducción al entorno FreeCAD
Distribución del entorno de trabajo
1
2
3
1
3 2
• Barras de
herramientas
• Barras de
operaciones
• Ventana de
trabajo
• Posicionamiento
de ejes

·Multitud de
módulos de
trabajo

Módulo “PART DESIGN”
12
3 4 5 6
1
Barra de
operaciones
de edición
2
6 5 4 3
Barra de
visualización
Barra de
posicionamiento
de croquis
Barra de
operaciones
sólidas
Barra de
operaciones de
croquizado
Barra de
restricciones de
croquizado

Barra de posicionamiento y creación de
croquis
Crear nuevo croquis o editar uno existente
Posicionar el croquis
Crear croquis sobre una cara
Salir de edición del croquis actual

Operaciones/práctica
-Crear croquis sobre
plano cartesiano
-Crear croquis sobre
cara de sólido.
[ Requiere la selección previa de una
cara de un sólido ]

Barra de operaciones de croquizado
Punto
Opciones de arco
Geometrías regulares
Recta
Línea múltiple
Rectángulo
Elipse
Arco tangente
Corte de recta
Proyección plana
Geometría de obra

-Crear y definir
una línea recta
1
2
3
Crear
línea
Seleccionar
la línea
Restricción
de tamaño

-Crear y definir
una círculo, en el
mismo croquis
1
2
3
Crear
línea
Seleccionar
la línea
Restricción
de tamaño

Barra de restricciones de croquizado
Restricción de coincidencia
Restricción de unión
Restricción vertical
Restricción vertical
Paralelismo
Perpendicularidad
Tangencia
Igualdad
Simetría
Bloqueo
Cota horizontal
Cota vertical
Longitud
Radio/Diámetro
Angularidad

• Definir
restricciones
de conjunto
1
2
Selección
de ambas
geometrías
Restricción
de tangencia

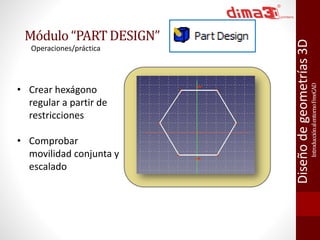

• Crear hexágono
regular a partir de
restricciones
• Comprobar
movilidad conjunta y
escalado

• Inscribir el
hexágono anterior
en una
circunferencia
• Comprobar la
parametrización del
hexágono con
respecto al radio de
la circunferencia

4
Barra de operaciones sólidas
Extrusión
Vaciado
Sólido Revolución
Vaciado Revolución
Redondeo
Chaflán
Inclinación
Espejado
Patrón lineal
Patrón polar
Operación múltiple

• Selección del croquis y posterior
selección de la operación extruir
• Extrusión del croquis y visualización
de sus propiedades
• Selección de las propiedades de la
operación

• Selección del croquis con separación
del centro de revolución
• Revolución del croquis y visualización
de sus propiedades
operación

• Selección la cara del sólido sobre la
que croquizar
• Dibujo del croquis y extrusión
negativa
operación

1
2
3
Módulo “PART”
Barras de herramientas
4 5 6
1
Barra de
operaciones
de edición
2
6 5 4 3
Barra de
visualización
Barra de
operaciones
sólidas simples
Barra de
operaciones
sólidas complejas
Barra de
operaciones
booleanas
Barra de toma
de medidas

Módulo “PART”
Cubo
Cilindro
Esfera
Cono
Toroide circular
Primitivas paramétricas
Primitivas avanzadas
Extrusión de croquis
Revolución
Espejado
Redondeo
Chaflán
Creación de superficies
Multi-sección
Barrido guía
Desplazamiento
Espesor

Módulo “PART ”
-REDONDEO -CHAFLAN

Módulo “PART”
Operación booleana
con dos formas
Operación de
sustracción
Operación de
unión
Operación de
intersección
Búsqueda de errores
Sección de dos formas
Secciones transversales
Medida lineal
Medida angular
Borrar medida
Modificar
Activar 3D
Activar delta

Módulo “PART”
• Creación de 3 croquis en planos
paralelos
• Selección ordenada y uso de la
herramienta
• Resultado y edición

Módulo “PART ”
• Creación de un prisma
hexagonal mediante la
herramienta barrido
de secciones
• DATOS:
Lado de hexágono=60mm
Altura de prisma= 150mm

Módulo “PART ”
• Creación de un cilindro
ovalado de caras
circulares paralelas
entre sí
• DATOS:
Ángulo de extrusión: 45º
Diámetro de cara: 60mm

Práctica 1 “TAPÓN DE ESCANCIAR”
Especificaciones:
• Tensiones internas ¿?
• Impactos NO
• Contacto con alimentos SI
• Calidad NO
• Exposición al sol ¿?
• Exposición a la temperatura NO

Práctica 2 “CASQUILLO DE REFRIGERACIÓN”
Especificaciones:
• Temperatura de trabajo : 98 C
• Bajo apriete
• Impactos NO
• Contacto con alimentos NO
• Requiere calidad
• Exposición al sol
