El documento aborda la edición de modelos de malla en software CAD, destacando la facilidad de modificación de archivos nativos y la generación de geometrías complejas. También menciona las limitaciones en la edición directa de archivos de malla y proporciona una introducción al entorno FreeCAD para trabajar con estos formatos. Se incluyen prácticas relacionadas con la edición y creación de nuevos modelos a partir de geometrías existentes.

1. EDICIÓN DE MODELOS MALLA EN CAD
Edición de geometrías 3D
Edición de mallas mediante programa CAD

2. • Edición sencilla
ya que se tiene
acceso al
archivo nativo.
Permite
modificaciones
rápidas.
• Permite
exportar como
malla
• Exporta por
defecto archivos
malla. Limita la
edición directa
a unas pocas
operaciones.
• Genera
geometrías
complejas de
diseñar.
DISEÑO
CAD

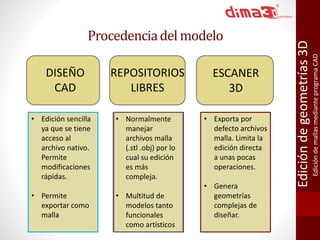

Edición de geometrías 3D
Edición de mallas mediante programa CAD
Procedencia del modelo
REPOSITORIOS
LIBRES
ESCANER
3D
• Normalmente
manejar
archivos malla
(.stl .obj) por lo
cual su edición
es más
compleja.
• Multitud de
modelos tanto
funcionales
como artísticos

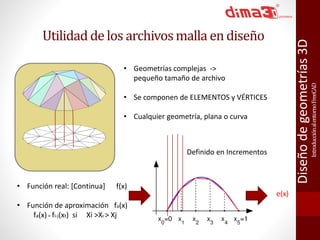

3. Introducción al entorno FreeCAD
Diseño de geometrías 3D
Utilidad de los archivos malla en diseño
• Geometrías complejas ->
pequeño tamaño de archivo
• Se componen de ELEMENTOS y VÉRTICES
• Cualquier geometría, plana o curva
• Función real: [Continua] f(x)
• Función de aproximación fa(x)
fa(x) = fi-j(xt) si Xi >Xt > Xj
e(x)
Definido en Incrementos

4. Introducción al entorno FreeCAD
Diseño de geometrías 3D
Edición de diseños
.STL
.OBJ
Repositorios
.CATPART
.FCSTD
.IPT
Software
CAD
http://www.thingiverse.com/thing:5665
Download
• Permite
impresión
• No permite
edición simple
con software
CAD

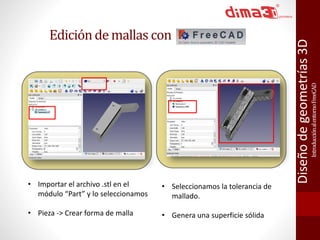

5. Introducción al entorno FreeCAD
Diseño de geometrías 3D
Edición de mallas con
• Importar el archivo .stl en el
módulo “Part” y lo seleccionamos
• Pieza -> Crear forma de malla
• Seleccionamos la tolerancia de
mallado.
• Genera una superficie sólida

6. Introducción al entorno FreeCAD
Diseño de geometrías 3D
• El archivo generado es solo una
superficie con la precisión de sus
elementos.
• Simplificar la malla
• Simplificará elementos que no
aportan información determinante
al sólido
• Triángulos coplanarios ->
Superficies planas
Edición de mallas con

7. Introducción al entorno FreeCAD
Diseño de geometrías 3D
Edición de mallas con
• Una vez simplificada la superficie
sólida, generamos un sólido
• Seleccionándolo se podrá exportar
como archivo nativo para edición
CAD
• En este punto es un sólido que
permite edición como cualquier
otro archivo nativo.

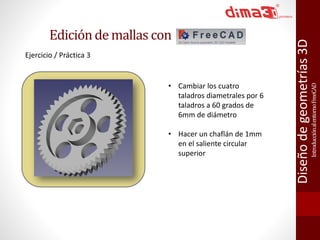

8. Introducción al entorno FreeCAD
Diseño de geometrías 3D
Ejercicio / Práctica 3
• Cambiar los cuatro
taladros diametrales por 6
taladros a 60 grados de
6mm de diámetro
• Hacer un chaflán de 1mm
en el saliente circular
superior
Edición de mallas con

9. Introducción al entorno FreeCAD
Diseño de geometrías 3D
Edición de mallas con
Ejercicio / Práctica 4
• Añadir una peana circular
con 4 taladros a 90 grados
de 5 mm de diámetro
separados del eje por una
circunferencia de 70mm de
diámetro
Escaneado 3D
