El documento detalla herramientas y técnicas para esculpir y editar mallas 3D, incluyendo la creación de figuras básicas y la modificación de personajes. Se mencionan procedimientos para analizar y reparar defectos en mallas, así como para añadir soportes que faciliten la impresión. Además, se incluyen ejercicios prácticos que permiten aplicar las herramientas discutidas en ejemplos concretos.

1. OPERACIONES CON MALLAS Y AÑADIDO DE SOPORTES CON

2. Esculpido de mallas
Creamos una esfera básica
con “Import Sphere”
Podemos añadir
más figuras básicas
(“Primitivas”)
arrastrándolas
desde el Menú
“Meshmix” a la
izquierda

3. Esculpido de mallas

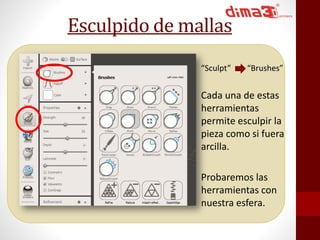

“Sculpt” “Brushes”
Cada una de estas
herramientas
permite esculpir la
pieza como si fuera
arcilla.
Probaremos las
herramientas con
nuestra esfera.

4. Esculpido de mallas
“Sculpt” “Brushes”
Cada una de estas
herramientas
permite esculpir la
pieza como si fuera
arcilla.
Probaremos las
herramientas con
nuestra esfera.

5. Esculpido de mallas

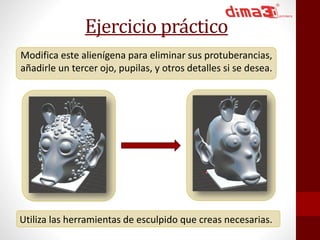

6. Ejercicio práctico
Modifica este alienígena para eliminar sus protuberancias,
añadirle un tercer ojo, pupilas, y otros detalles si se desea.
Utiliza las herramientas de esculpido que creas necesarias.

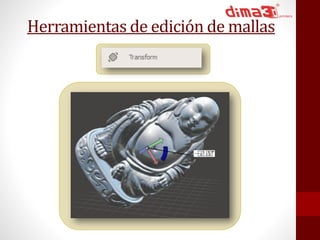

7. Herramientas de edición de mallas

8. Herramientas de edición de mallas

9. Herramientas de edición de mallas

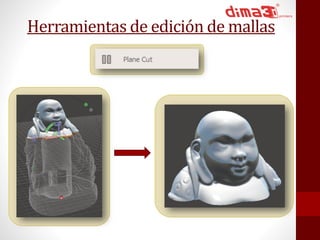

10. Herramientas de edición de mallas

11. Herramientas de edición de mallas

12. Herramientas de edición de mallas

13. Herramientas de edición de mallas

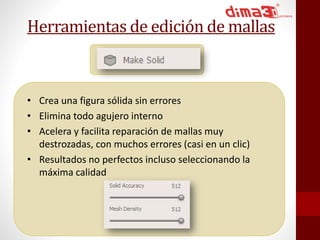

• Crea una figura sólida sin errores
• Elimina todo agujero interno
• Acelera y facilita reparación de mallas muy
destrozadas, con muchos errores (casi en un clic)
• Resultados no perfectos incluso seleccionando la
máxima calidad

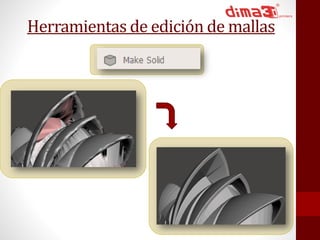

14. Herramientas de edición de mallas

15. Herramientas de análisis de mallas

16. Herramientas de análisis de mallas

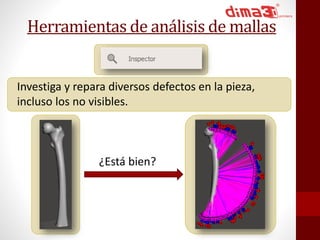

Investiga y repara diversos defectos en la pieza,
incluso los no visibles.
¿Está bien?

17. Herramientas de análisis de mallas
• Análisis visual de
perfiles muy
estrechos en la pieza
• Umbral en mm
seleccionable

18. Herramientas de análisis de mallas
• Medidas de longitud,
anchura y altura en mm
• La pieza puede escalarse
mediante las flechas al
lado de la medida

19. Herramientas de análisis de mallas
• Detección de
voladizos en la pieza
• Los voladizos son más
difíciles de imprimir
• Ángulo umbral
seleccionable

20. Herramientas de análisis de mallas
• Pueden añadirse
soportes en las zonas
de voladizo
• Autogenerados desde
unos parámetros, o
manualmente
Añadido de soportes

21. Ejercicio práctico
Añade a la figura de Hulk manualmente todos los soportes
necesarios para que sea imprimible.

22. Ejercicio práctico
Añade a la figura del Dragón todos los soportes que puedas
manualmente para hacer que sea imprimible.
