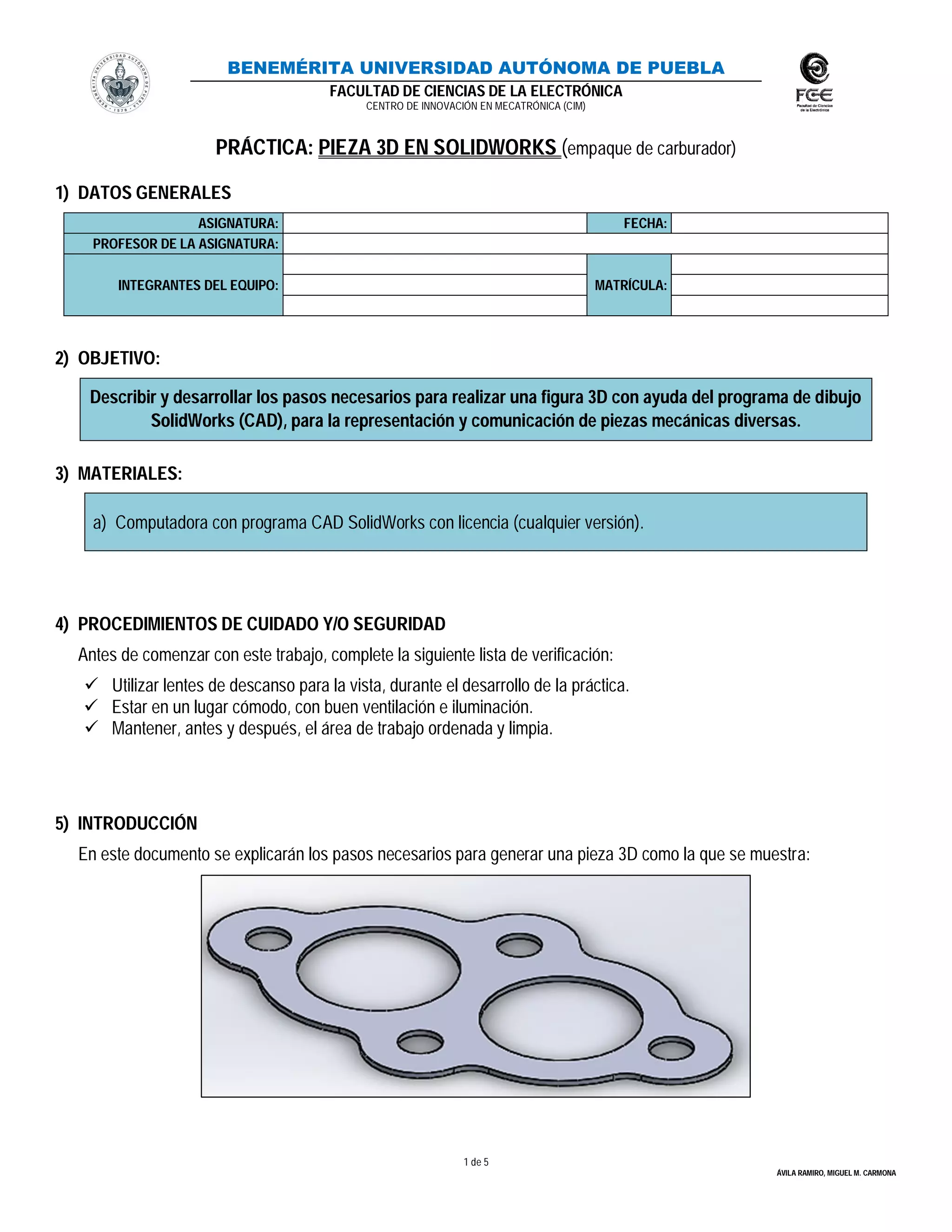

1. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
1 de 5
ÁVILA RAMIRO, MIGUEL M. CARMONA
PRÁCTICA: PIEZA 3D EN SOLIDWORKS (empaque de carburador)
1) DATOS GENERALES
ASIGNATURA: FECHA:
PROFESOR DE LA ASIGNATURA:
INTEGRANTES DEL EQUIPO: MATRÍCULA:
2) OBJETIVO:
Describir y desarrollar los pasos necesarios para realizar una figura 3D con ayuda del programa de dibujo
SolidWorks (CAD), para la representación y comunicación de piezas mecánicas diversas.
3) MATERIALES:
a) Computadora con programa CAD SolidWorks con licencia (cualquier versión).
4) PROCEDIMIENTOS DE CUIDADO Y/O SEGURIDAD
Antes de comenzar con este trabajo, complete la siguiente lista de verificación:
 Utilizar lentes de descanso para la vista, durante el desarrollo de la práctica.
 Estar en un lugar cómodo, con buen ventilación e iluminación.
 Mantener, antes y después, el área de trabajo ordenada y limpia.
5) INTRODUCCIÓN
En este documento se explicarán los pasos necesarios para generar una pieza 3D como la que se muestra:

2. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
2 de 5
ÁVILA RAMIRO, MIGUEL M. CARMONA
6) DESARROLLO:
a) Iniciar el programa con doble click (se recomienda crear un acceso directo en el escritorio).
b) Al abrir el programa, la ventana que aparece es la siguiente:
VENTANA DE INICIO DEL PROGRAMA SOLIDWORKS
CONFIGURACIÓN PARA NUEVA PIEZA
c) Para crear piezas 3D, abrir un archivo tipo PIEZA nueva, esto se consigue en 3 formas diferentes:
i. Dar click izquierdo (con el mouse) en barra de menús, seleccionar: ARCHIVO  NUEVO  PIEZA  Aceptar
ii. Dar click izquierdo en barra de comandos, sobre el primer icono (pieza) y seleccionar: PIEZA  Aceptar
iii. Con la combinación de teclas CTRL+N y seleccionar: PIEZA  ACEPTAR.
FORMAS DE CREAR UN PIEZAS 3D EN SOLIDWORKS
VENTANA DE TRABAJO
d) Aparecerá una nueva ventana para crear una pieza en 3D con todos los comandos disponibles.

3. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
3 de 5
ÁVILA RAMIRO, MIGUEL M. CARMONA
e) Para iniciar, se selecciona en el árbol de especificaciones el plano a trabajar. En este caso utilizar plano: PLANTA.
Posteriormente, se crea un croquis para crear el dibujo preliminar.
Presionar comando: “NORMAL A”. Se selecciona el comando “CROQUIS”, ubicado en la barra de comandos.
SELECCIÓN DE CROQUIS PARA CREAR PIEZAS 3D EN SOLIDWORKS
o
CTRL + 8
f) Se dibuja un rectángulo de centro, con las medidas indicadas en este CROQUIS y se convierte a líneas constructivas.
DESARROLLO
ÁREA DE TRABAJO
Dimensiones del rectángulo 1
Se convierte a líneas constructivas

4. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
4 de 5
ÁVILA RAMIRO, MIGUEL M. CARMONA
g) Se dibuja un 2º rectángulo de centro de 75mm x 35mm y también se convierte a líneas constructivas.
DESARROLLO
h) Se dibujan círculos en diferentes croquis, con las dimensiones y acomodos mostrados:
 4 círculos diámetro 7.5mm (parte 1).
 2 círculos diámetro 27.0mm (2).
 4 círculos diámetro 20.0mm, concéntricos a los de 7.5mm (3).
 2 círculos diámetro 40.0mm, concéntricos a los de 27.0mm (4).
Desarrollo
1
CÍRCULOS DE 7.5mm
2
Comando para acotar los CÍRCULOS, estos de: 27.0mm
3
CÍRCULOS DE 20.0mm
4
CÍRCULOS DE 40.0mm
Dimensiones del rectángulo 2
Se convierte a líneas constructivas
Dimensiones y ubicación
de los círculos

5. BENEMÉRITA UNIVERSIDAD AUTÓNOMA DE PUEBLA
FACULTAD DE CIENCIAS DE LA ELECTRÓNICA
CENTRO DE INNOVACIÓN EN MECATRÓNICA (CIM)
5 de 5
ÁVILA RAMIRO, MIGUEL M. CARMONA
i) Utilizar el comando RECORTAR ENTIDADES, opción “Recorte Inteligente” para limpiar el croquis como se muestra.
DESARROLLO
j) Con el comando REDONDEO DE CROQUIS se seleccionan las entidades mostradas.
DESARROLLO
k) Finalmente se extruye el croquis con la profundidad especificada.
DESARROLLO
Croquis con entidades recortadas
Entidades para redondear
Pieza Final
