El documento describe operaciones básicas en la edición y reparación de mallas 3D utilizando archivos .stl, incluyendo desplazamiento, rotación, escalado y corte de piezas. También aborda la reparación de mallas, explicando errores comunes y cómo solucionarlos automáticamente o manualmente. Se incluyen ejercicios prácticos para aplicar las herramientas aprendidas en ejemplos específicos.
Más contenido relacionado
DIMA 3D - Netfabb para impresión 3D
- 1. EDICIÓN BÁSICA YREPARACIÓN DE MALLAS CON
- 2. Operaciones básicas sobreuna pieza Desplazamiento Abrimos un archivo .stl desde el menú Project -> Open Seleccionamos la pieza con un clic y pulsamos el botón “Move Parts” en la parte superior Escribimos el desplazamiento deseado en milímetros de manera relativa o absoluta y pulsamos “Translate”
- 3. Operaciones básicas sobreuna pieza Rotación Seleccionamos el eje de rotación, escribimos los grados que queremos que rote la pieza y pulsamos “Rotate” Ayuda fijarse en el modelo de los ejes, en la esquina inferior izquierda Abrimos un archivo .stl desde el menú Project -> Open Seleccionamos la pieza con un clic y pulsamos el botón “Rotate Parts” en la parte superior
- 4. Operaciones básicas sobreuna pieza Escalado Seleccionamos la pieza con un clic y pulsamos el botón “Scale Parts” en la parte superior Seleccionamos el porcentaje de escalado, o bien el tamaño de destino para uno de los ejes. Desactivando esta casilla podemos escalar a un factor diferente en cada eje Abrimos un archivo .stl desde el menú Project -> Open
- 5. Corte de unapieza mediante plano En la sección “Cuts” (cortes) creamos un plano de corte a 20 mm del origen a lo largo del eje Z Ejecutamos el corte Abrimos un archivo .stl desde el menú Project -> Open Cuts
- 6. Corte de unapieza mediante plano Ahora tenemos dos partes diferentes Podemos borrar, mover, escalar o exportar como STL cada una de manera independiente
- 7. Ejercicio práctico Dividiral maestro Yoda en dos piezas para facilitar su impresión, y colocar las partes resultantes apoyadas sobre el plano XY. Utilizar las herramientas de corte, rotación y desplazamiento.
- 8. Ejercicio práctico Convertiresta estatua de Hulk en un busto a tamaño triple, sin hombros, que quedará sobre la misma base. Utilizar las herramientas de corte, borrado, escalado y desplazamiento.
- 9. Reparación de mallas Justificación Símbolo que indica error en el archivo abierto Posibles errores: Triángulos faltantes (agujeros), triángulos invertidos (cara interna hacia fuera), triángulos cortando a otros…

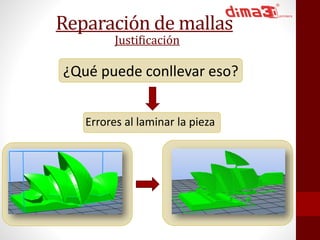

- 10. Reparación de mallas Justificación ¿Qué puede conllevar eso? Errores al laminar la pieza
- 11. Reparación de mallas Reparación automática Resuelve 85% de los errores Activamos el modo de reparación con el botón superior 1 2 3 Abrimos un archivo .stl desde el menú Project -> Open
- 12. Reparación de mallas Reparación automática Resuelve 85% de los errores Borrar la pieza sin reparar Conservar la pieza sin reparar
- 13. Reparación de mallas Reparación manual La única opción en ocasiones Añadir/quitar triángulos manualmente Triángulo añadido
- 14. Reparación de mallas Reparación manual Modos de selección Añadir triángulo en agujero
- 15. Ejercicio práctico Abrirla pieza Hélice rota y observar que tiene un agujero grande. Ejecutar la reparación automática y comentar los resultados.
- 16. Ejercicio práctico Repararla pieza Hélice rota de manera manual, añadiendo triángulos. No importa dejar agujeros pequeños. Para los agujeros pequeños
