Diseño de puentes seccion 06ptx

Existe en las conexiones en las cuales la línea
de aplicación de la carga excéntrica respecto
del eje del bulón, provoca la deformación del
accesorio y una amplificación de la carga axial
sobre el bulón.
DISEÑO DE PUENTES 10"B"

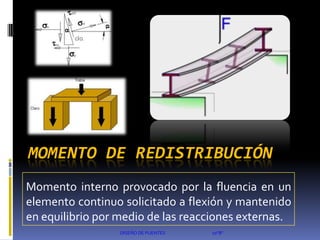

MOMENTO DE REDISTRIBUCIÓN
Momento interno provocado por la fluencia en un
elemento continuo solicitado a flexión y mantenido
en equilibrio por medio de las reacciones externas.

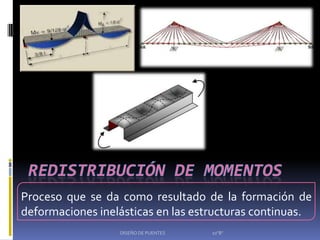

Proceso que se da como resultado de la formación de
deformaciones inelásticas en las estructuras continuas.

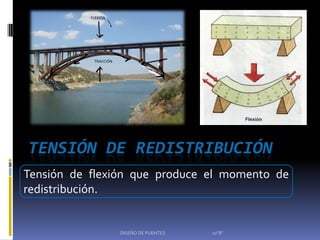

Tensión de flexión que produce el momento de
redistribución.


continuar satisfaciendo la
de para función para la cual fue
Propiedad
diseñado aun cuando
éste haya sufrido daños.

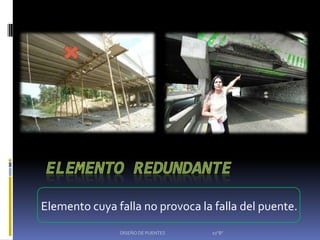

Elemento cuya falla no provoca la falla del puente.

VIDA A FATIGA REQUERIDA
Producto entre el tráfico medio diario correspondiente a
camiones en un único carril, el número de ciclos por
pasada de camión, y la vida de diseño en días.


Permanecen en un elemento luego de ser plegado en
frío o de su enfriamiento posterior a un proceso de
laminado o soldadura.

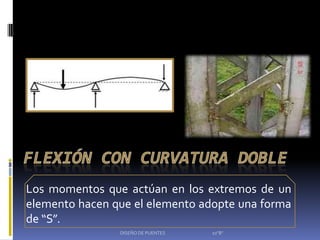

Los momentos que actúan en los extremos de un
elemento hacen que el elemento adopte una forma
de “S”.

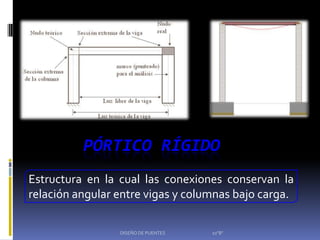

PÓRTICO RÍGIDO
Estructura en la cual las conexiones conservan la
relación angular entre vigas y columnas bajo carga.

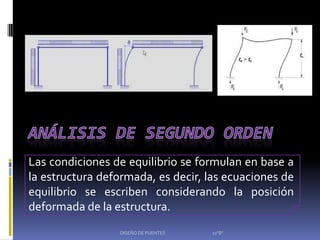

Las condiciones de equilibrio se formulan en base a
la estructura deformada, es decir, las ecuaciones de
equilibrio se escriben considerando la posición
deformada de la estructura.

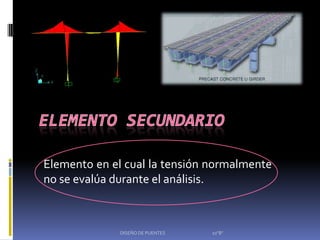

Elemento en el cual la tensión normalmente
no se evalúa durante el análisis.


Cargas que se anticipa soportará la estructura bajo
condiciones de uso normal.

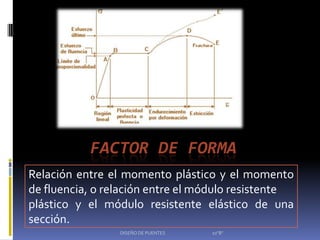

FACTOR DE FORMA
Relación entre el momento plástico y el momento
de fluencia, o relación entre el módulo resistente
plástico y el módulo resistente elástico de una
sección.

Máxima carga que puede soportar una placa de
alma sin experimentar pandeo teórico debido al
corte.

Dispositivo mecánico que impide movimientos
relativos tanto normales como perpendiculares a
una interfaz.

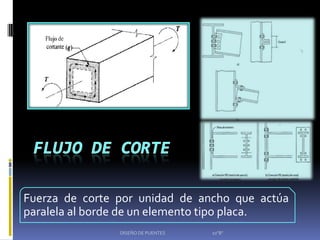

Fuerza de corte por unidad de ancho que actúa
paralela al borde de un elemento tipo placa.

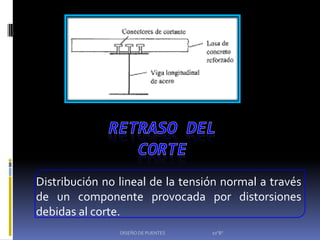

Distribución no lineal de la tensión normal a través
de un componente provocada por distorsiones
debidas al corte.

Producto laminado plano cuyo
espesor está comprendido entre
0.15 y 6.0 mm.

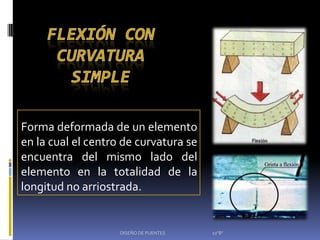

Forma deformada de un elemento
en la cual el centro de curvatura se
encuentra del mismo lado del
elemento en la totalidad de la
longitud no arriostrada.

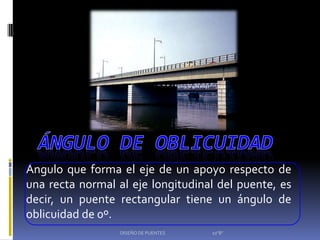

Ángulo que forma el eje de un apoyo respecto de
una recta normal al eje longitudinal del puente, es
decir, un puente rectangular tiene un ángulo de
oblicuidad de 0º.

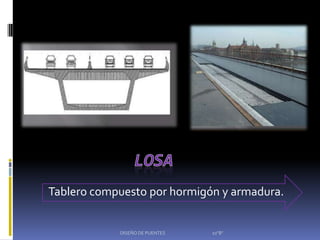

Tablero compuesto por hormigón y armadura.

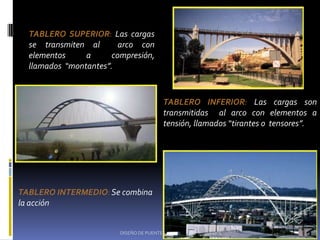

TABLERO SUPERIOR: Las cargas
se transmiten al arco con
elementos a compresión,
llamados “montantes”.

TABLERO INFERIOR: Las cargas son
transmitidas al arco con elementos a
tensión, llamados “tirantes o tensores”.

TABLERO INTERMEDIO: Se combina
la acción


En el caso de una sección compuesta en flexión negativa
o de una sección no compuesta, ala de compresión con
arriostramiento discreto que tiene una esbeltez para o
por debajo de la cual la resistencia nominal a la flexión es
determinada por el pandeo elástico local del ala, siempre
que se satisfagan los requisitos sobre arriostramiento
lateral necesarios.DISEÑO DE PUENTES 10"B"

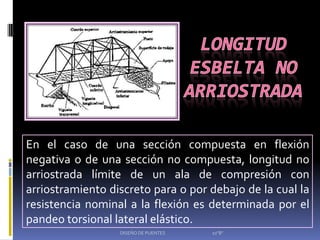

En el caso de una sección compuesta en flexión
negativa o de una sección no compuesta, longitud no
arriostrada límite de un ala de compresión con
arriostramiento discreto para o por debajo de la cual la
resistencia nominal a la flexión es determinada por el
pandeo torsional lateral elástico.

En el caso de una sección compuesta en flexión negativa
o de una sección no compuesta, alma con una esbeltez
para o por debajo de la cual el alma alcanza la tensión
teórica de pandeo elástico por flexión antes que el ala de
compresión alcance la resistencia a la fluencia.

Relación entre la longitud efectiva de un elemento y
el radio de giro de la sección transversal del
elemento, ambos con respecto al mismo eje de
flexión.

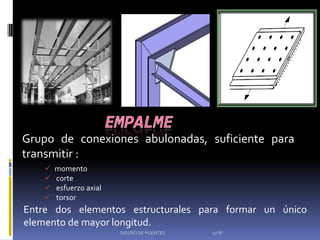

Grupo de conexiones abulonadas, suficiente para
transmitir :
 momento
 corte
 esfuerzo axial
 torsor
Entre dos elementos estructurales para formar un único
elemento de mayor longitud.

Parte de la torsión resistente interna de un elemento
que solamente produce tensiones de corte puro en una
sección transversal, también conocida como torsión
pura o torsión uniforme.

ENCOFRADO PERDIDO

Encofrado permanente ya sea metálico o de
hormigón que permanece en su sitio una vez
finalizada la construcción.

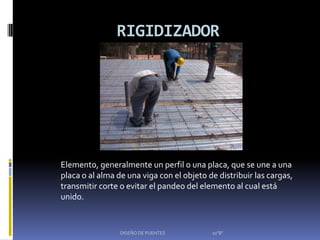

RIGIDIZADOR

Elemento, generalmente un perfil o una placa, que se une a una
placa o al alma de una viga con el objeto de distribuir las cargas,
transmitir corte o evitar el pandeo del elemento al cual está
unido.

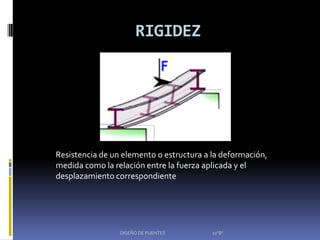

RIGIDEZ

Resistencia de un elemento o estructura a la deformación,
medida como la relación entre la fuerza aplicada y el
desplazamiento correspondiente


ENDURECIMIENTO POR DEFORMACIÓN

Fenómeno por el cual el acero dúctil, luego de sufrir una deformación
considerable al llegar o inmediatamente después de pasar el punto de
fluencia, tiene capacidad para resistir cargas considerablemente
mayores que aquella que provocó la fluencia inicial

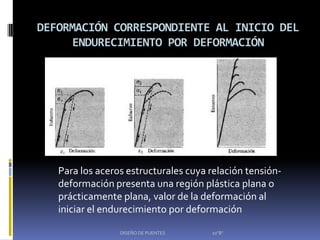

DEFORMACIÓN CORRESPONDIENTE AL INICIO DEL
ENDURECIMIENTO POR DEFORMACIÓN

Para los aceros estructurales cuya relación tensión-
deformación presenta una región plástica plana o
prácticamente plana, valor de la deformación al
iniciar el endurecimiento por deformación

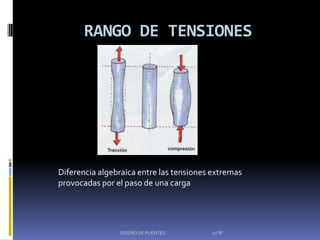

RANGO DE TENSIONES

Diferencia algebraica entre las tensiones extremas
provocadas por el paso de una carga

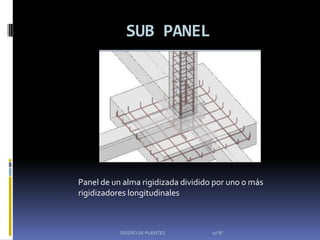

SUB PANEL

Panel de un alma rigidizada dividido por uno o más
rigidizadores longitudinales


RESISTENCIA A LA TRACCIÓN

Máxima tensión de tracción que es
capaz de soportar un material.

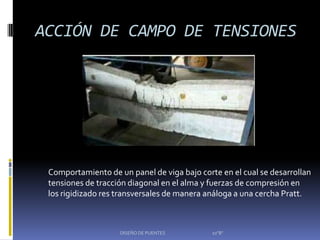

ACCIÓN DE CAMPO DE TENSIONES

Comportamiento de un panel de viga bajo corte en el cual se desarrollan
tensiones de tracción diagonal en el alma y fuerzas de compresión en
los rigidizado res transversales de manera análoga a una cercha Pratt.

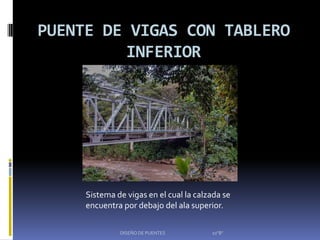

PUENTE DE VIGAS CON TABLERO
INFERIOR

Sistema de vigas en el cual la calzada se
encuentra por debajo del ala superior.

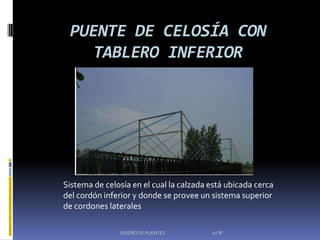

PUENTE DE CELOSÍA CON
TABLERO INFERIOR

Sistema de celosía en el cual la calzada está ubicada cerca
del cordón inferior y donde se provee un sistema superior
de cordones laterales

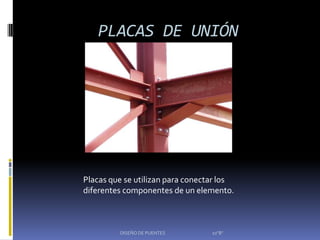

PLACAS DE UNIÓN

Placas que se utilizan para conectar los
diferentes componentes de un elemento.

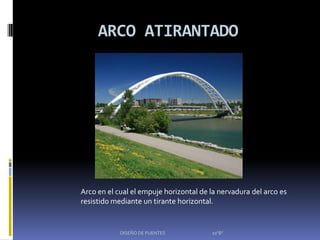

ARCO ATIRANTADO

Arco en el cual el empuje horizontal de la nervadura del arco es
resistido mediante un tirante horizontal.


TALÓN DEL FILETE

Punto donde termina una soldadura de filete o el chaflán
de una sección laminada

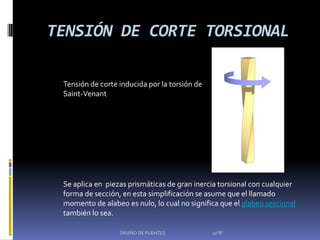

TENSIÓN DE CORTE TORSIONAL

Tensión de corte inducida por la torsión de
Saint-Venant

Se aplica en piezas prismáticas de gran inercia torsional con cualquier
forma de sección, en esta simplificación se asume que el llamado
momento de alabeo es nulo, lo cual no significa que el alabeo seccional
también lo sea.

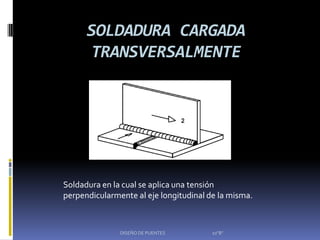

SOLDADURA CARGADA
TRANSVERSALMENTE

Soldadura en la cual se aplica una tensión
perpendicularmente al eje longitudinal de la misma.

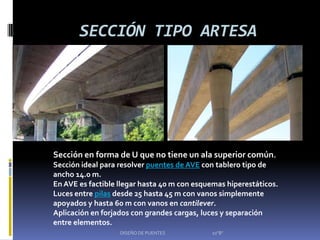

SECCIÓN TIPO ARTESA

Sección en forma de U que no tiene un ala superior común.
Sección ideal para resolver puentes de AVE con tablero tipo de
ancho 14.0 m.
En AVE es factible llegar hasta 40 m con esquemas hiperestáticos.
Luces entre pilas desde 25 hasta 45 m con vanos simplemente
apoyados y hasta 60 m con vanos en cantilever.
Aplicación en forjados con grandes cargas, luces y separación
entre elementos.

ARCO VERDADERO

Arco en el cual la componente horizontal de la fuerza en la
nervadura del arco es resistida por una fuerza externa provista
por su fundación

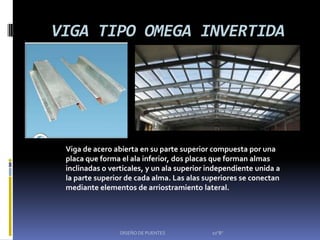

VIGA TIPO OMEGA INVERTIDA

Viga de acero abierta en su parte superior compuesta por una
placa que forma el ala inferior, dos placas que forman almas
inclinadas o verticales, y un ala superior independiente unida a
la parte superior de cada alma. Las alas superiores se conectan
mediante elementos de arriostramiento lateral.

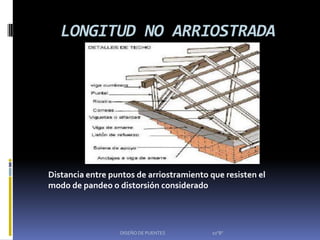

LONGITUD NO ARRIOSTRADA

Distancia entre puntos de arriostramiento que resisten el
modo de pandeo o distorsión considerado


CRITERIO DE FLUENCIA DE VON MISES

La deformación plástica comienza cuando el esfuerzo
equivalente aplicado, alcanza el valor del límite de
fluencia en tracción.
De acuerdo con esta teoría, la fluencia por corte ocurre
a 0.58 veces la resistencia a la fluencia

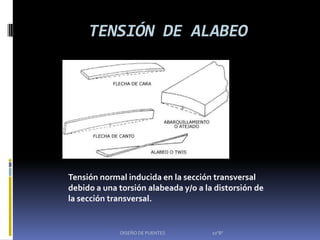

TENSIÓN DE ALABEO

Tensión normal inducida en la sección transversal
debido a una torsión alabeada y/o a la distorsión de
la sección transversal.

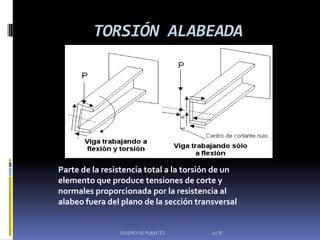

TORSIÓN ALABEADA

Parte de la resistencia total a la torsión de un
elemento que produce tensiones de corte y
normales proporcionada por la resistencia al
alabeo fuera del plano de la sección transversal

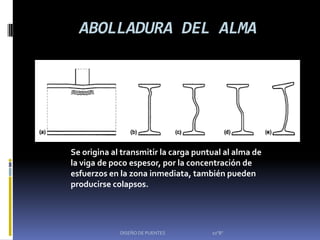

ABOLLADURA DEL ALMA

Se origina al transmitir la carga puntual al alma de
la viga de poco espesor, por la concentración de
esfuerzos en la zona inmediata, también pueden
producirse colapsos.

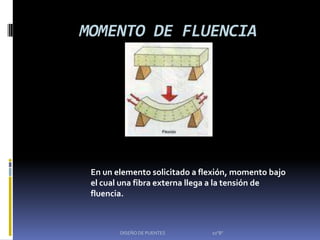

MOMENTO DE FLUENCIA

En un elemento solicitado a flexión, momento bajo
el cual una fibra externa llega a la tensión de
fluencia.

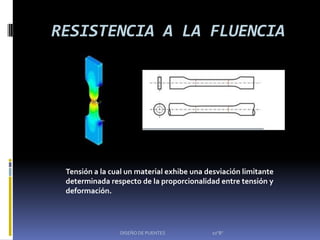

RESISTENCIA A LA FLUENCIA

Tensión a la cual un material exhibe una desviación limitante
determinada respecto de la proporcionalidad entre tensión y
deformación.


TENSIÓN DE FLUENCIA

Tensión determinada en un ensayo de tracción
cuando la deformación específica llega a 0.005
mm por mm.
