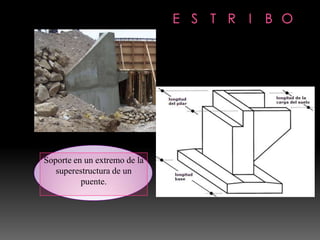

Soporte en un extremo de la
   superestructura de un
          puente.

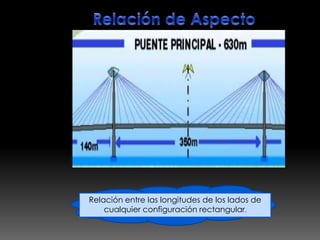

Relación entre las longitudes de los lados de
    cualquier configuración rectangular.

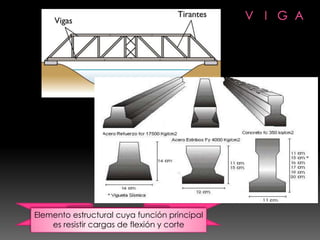

Elemento estructural cuya función principal
    es resistir cargas de flexión y corte

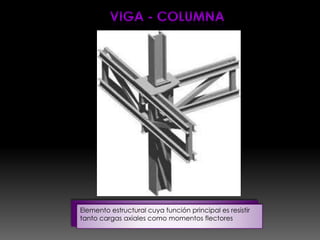

Elemento estructural cuya función principal es resistir
tanto cargas axiales como momentos flectores

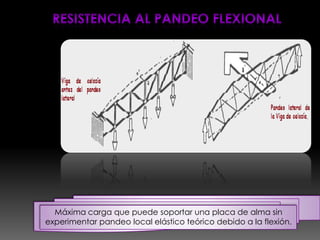

Máxima carga que puede soportar una placa de alma sin
experimentar pandeo local elástico teórico debido a la flexión.
Flexión simultánea de un elemento o componente respecto de
dos ejes perpendiculares
Fenómeno según el cual un elemento o componente
idealmente recto o plano solicitado a compresión puede
asumir una posición deformada o mantener su forma original.
Análisis que se utiliza para determinar la carga
de pandeo o bifurcación del equilibrio.

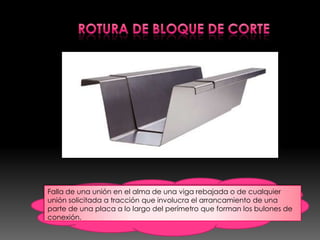

Falla de una unión en el alma de una viga rebajada o de cualquier
unión solicitada a tracción que involucra el arrancamiento de una
parte de una placa a lo largo del perímetro que forman los bulones de
conexión.

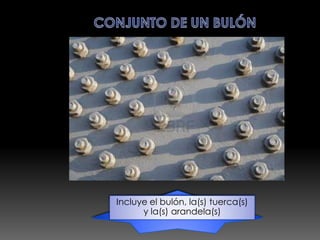

Incluye el bulón, la(s) tuerca(s)
      y la(s) arandela(s)

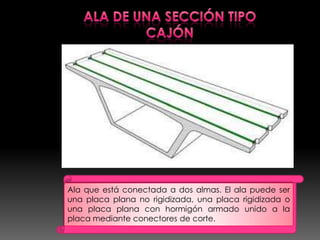

Ala que está conectada a dos almas. El ala puede ser
una placa plana no rigidizada, una placa rigidizada o
una placa plana con hormigón armado unido a la
placa mediante conectores de corte.
Elemento cuya intención es arriostrar un elemento principal
o una parte del mismo contra el desplazamiento lateral.

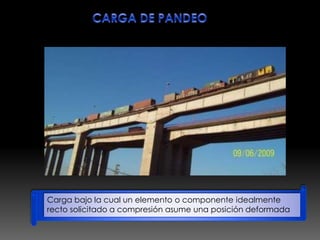

Carga bajo la cual un elemento o componente idealmente
recto solicitado a compresión asume una posición deformada
Elemento formado por componentes de acero
estructural soldados, abulonados o remachados entre sí.

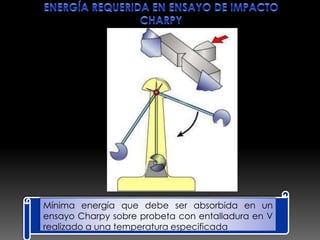

Mínima energía que debe ser absorbida en un
ensayo Charpy sobre probeta con entalladura en V
realizado a una temperatura especificada
Ensayo de impacto de acuerdo con la norma AASHTO T
243M (ASTM A 673M).

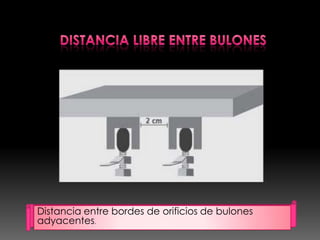

Distancia entre bordes de orificios de bulones
adyacentes.

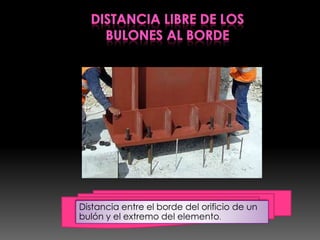

Distancia entre el borde del orificio de un
bulón y el extremo del elemento.

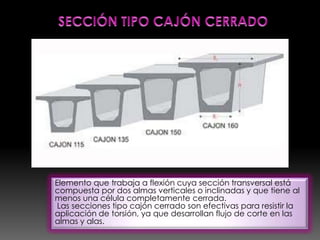

Elemento que trabaja a flexión cuya sección transversal está
compuesta por dos almas verticales o inclinadas y que tiene al
menos una célula completamente cerrada.
 Las secciones tipo cajón cerrado son efectivas para resistir la
aplicación de torsión, ya que desarrollan flujo de corte en las
almas y alas.

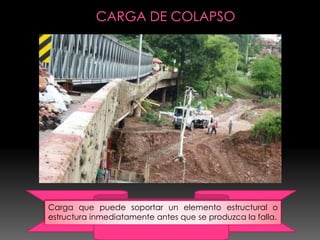

Carga que puede soportar un elemento estructural o
estructura inmediatamente antes que se produzca la falla.

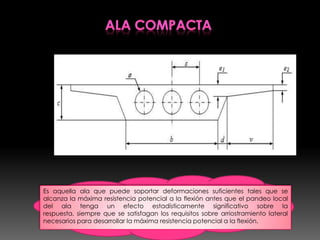

Es aquella ala que puede soportar deformaciones suficientes tales que se
alcanza la máxima resistencia potencial a la flexión antes que el pandeo local
del ala tenga un efecto estadísticamente significativo sobre la
respuesta, siempre que se satisfagan los requisitos sobre arriostramiento lateral
necesarios para desarrollar la máxima resistencia potencial a la flexión.

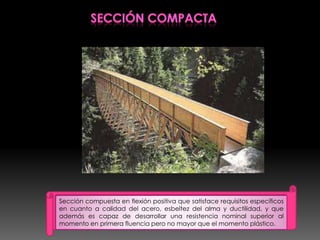

Sección compuesta en flexión positiva que satisface requisitos específicos
en cuanto a calidad del acero, esbeltez del alma y ductilidad, y que
además es capaz de desarrollar una resistencia nominal superior al
momento en primera fluencia pero no mayor que el momento plástico.

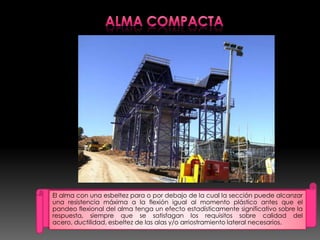

El alma con una esbeltez para o por debajo de la cual la sección puede alcanzar
una resistencia máxima a la flexión igual al momento plástico antes que el
pandeo flexional del alma tenga un efecto estadísticamente significativo sobre la
respuesta, siempre que se satisfagan los requisitos sobre calidad del
acero, ductilidad, esbeltez de las alas y/o arriostramiento lateral necesarios.

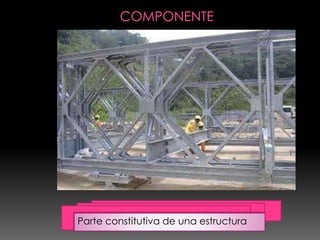

Parte constitutiva de una estructura

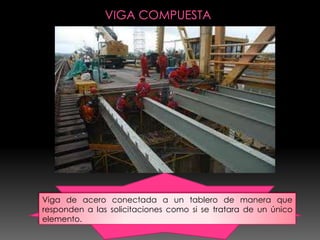

Viga de acero conectada a un tablero de manera que
responden a las solicitaciones como si se tratara de un único
elemento.

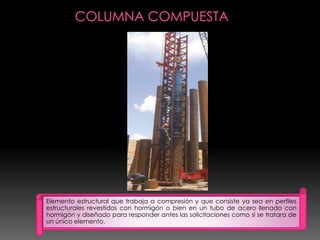

Elemento estructural que trabaja a compresión y que consiste ya sea en perfiles
estructurales revestidos con hormigón o bien en un tubo de acero llenado con
hormigón y diseñado para responder antes las solicitaciones como si se tratara de
un único elemento.

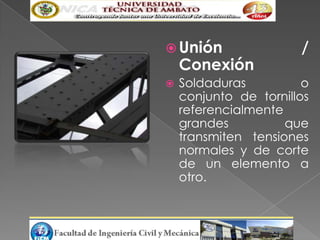

 Unión                /
    Conexión
   Soldaduras          o
    conjunto de tornillos
    referencialmente
    grandes          que
    transmiten tensiones
    normales y de corte
    de un elemento a
    otro.

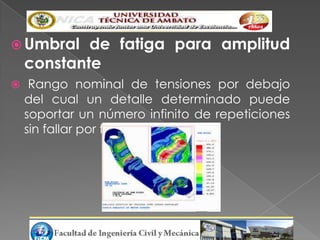

 Umbral de fatiga para amplitud
 constante
 Rango nominal de tensiones por debajo
 del cual un detalle determinado puede
 soportar un número infinito de repeticiones
 sin fallar por fatiga.
 Ala con apoyo lateral continuo
 Ala con revestimiento de hormigón o
  anclada mediante conectores de corte de
  manera tal que no es necesario considerar
  los efectos de la flexión lateral sobre dicha
  ala. También se supone que un ala con
  apoyo lateral continuo comprimida no está
  sujeta a pandeo local o lateral torsional.

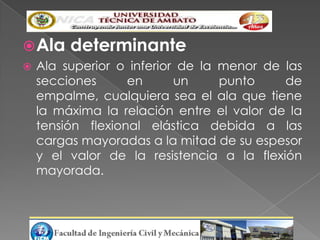

 Ala    determinante
   Ala superior o inferior de la menor de las
    secciones      en      un     punto    de
    empalme, cualquiera sea el ala que tiene
    la máxima la relación entre el valor de la
    tensión flexional elástica debida a las
    cargas mayoradas a la mitad de su espesor
    y el valor de la resistencia a la flexión
    mayorada.

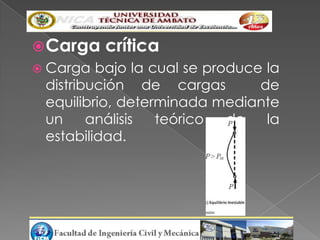

 Carga crítica
 Carga bajo la cual se produce la
  distribución de cargas       de
  equilibrio, determinada mediante
  un     análisis  teórico de   la
  estabilidad.

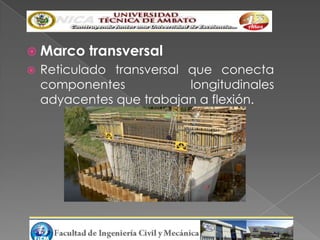

 Marco    transversal
   Reticulado transversal que conecta
    componentes            longitudinales
    adyacentes que trabajan a flexión.

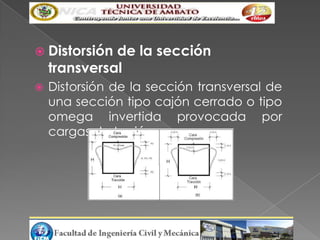

 Distorsión  de la sección
    transversal
   Distorsión de la sección transversal de
    una sección tipo cajón cerrado o tipo
    omega invertida provocada por
    cargas de torsión.

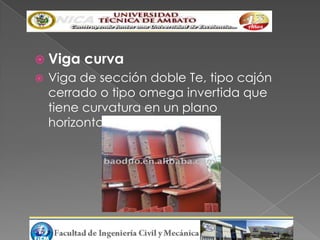

 Viga   curva
   Viga de sección doble Te, tipo cajón
    cerrado o tipo omega invertida que
    tiene curvatura en un plano
    horizontal.

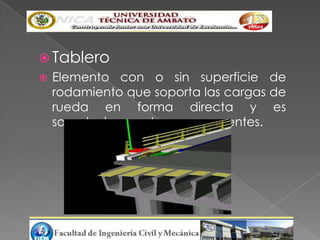

 Tablero
 Elemento con o sin superficie de
  rodamiento que soporta las cargas de
  rueda en forma directa y es
  soportado por otros componentes.
 Sistema    de tablero
   Superestructura en la cual el tablero
    está integrado con los componentes
    que lo soportan, o en la cual la
    deformación de los componentes
    que soportan el tablero tiene una
    influencia   significativa sobre   el
    comportamiento de dicho tablero
 Puente   de celosía con tablero
    superior
   Sistema en el cual la calzada se
    encuentra al mismo nivel o a un nivel
    superior al del cordón superior de la
    celosía.

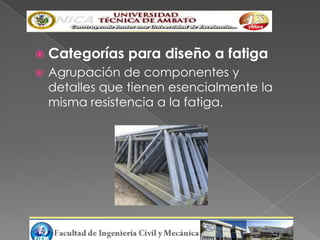

 Categorías    para diseño a fatiga
   Agrupación de componentes y
    detalles que tienen esencialmente la
    misma resistencia a la fatiga.

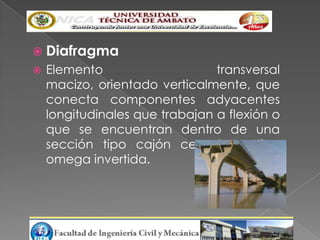

 Diafragma
   Elemento                    transversal
    macizo, orientado verticalmente, que
    conecta componentes adyacentes
    longitudinales que trabajan a flexión o
    que se encuentran dentro de una
    sección tipo cajón cerrado o tipo
    omega invertida.

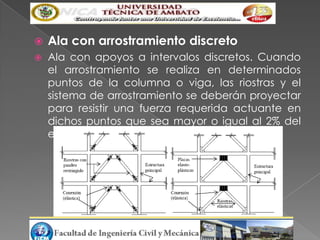

   Ala con arrostramiento discreto
   Ala con apoyos a intervalos discretos. Cuando
    el arrostramiento se realiza en determinados
    puntos de la columna o viga, las riostras y el
    sistema de arrostramiento se deberán proyectar
    para resistir una fuerza requerida actuante en
    dichos puntos que sea mayor o igual al 2% del
    esfuerzo axial
 Fatiga   inducida por distorsión
   Efectos de fatiga debidos a tensiones
    secundarias que normalmente no se
    cuantifican en el análisis y diseño
    típico de un puente.

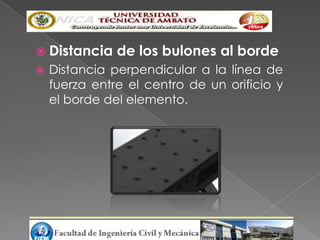

 Distancia    de los bulones al borde
   Distancia perpendicular a la línea de
    fuerza entre el centro de un orificio y
    el borde del elemento.

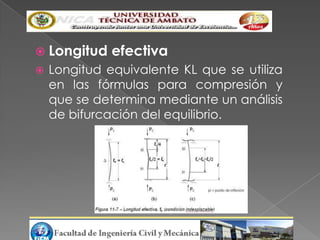

 Longitud    efectiva
   Longitud equivalente KL que se utiliza
    en las fórmulas para compresión y
    que se determina mediante un análisis
    de bifurcación del equilibrio.
 Factor    de longitud efectiva
   Relación entre la longitud efectiva y la
    longitud no arriostrada del elemento
    medida     entre    los   centros    de
    gravedad de los elementos de
    arrostramiento.

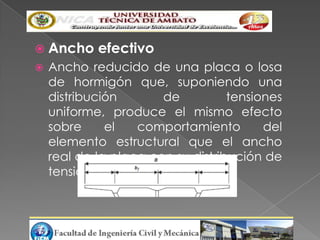

 Ancho     efectivo
   Ancho reducido de una placa o losa
    de hormigón que, suponiendo una
    distribución       de          tensiones
    uniforme, produce el mismo efecto
    sobre     el   comportamiento        del
    elemento estructural que el ancho
    real de la placa con su distribución de
    tensiones no uniforme.

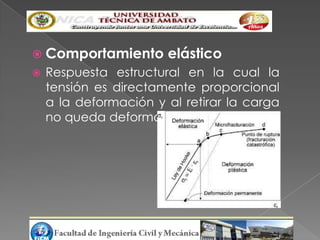

 Comportamiento       elástico
   Respuesta estructural en la cual la
    tensión es directamente proporcional
    a la deformación y al retirar la carga
    no queda deformación remanente.

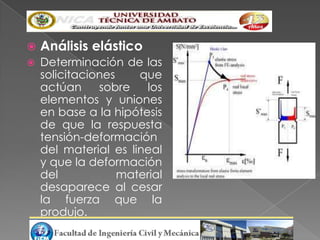

   Análisis elástico
   Determinación de las
    solicitaciones    que
    actúan     sobre   los
    elementos y uniones
    en base a la hipótesis
    de que la respuesta
    tensión-deformación
    del material es lineal
    y que la deformación
    del            material
    desaparece al cesar
    la fuerza que la
    produjo.

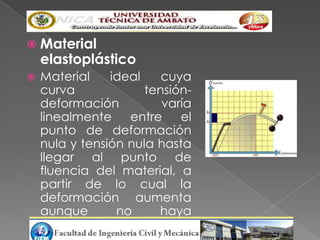

 Material
    elastoplástico
   Material    ideal    cuya
    curva             tensión-
    deformación          varía
    linealmente    entre    el
    punto de deformación
    nula y tensión nula hasta
    llegar al punto de
    fluencia del material, a
    partir de lo cual la
    deformación aumenta
    aunque       no     haya
    aumentos      adicionales
 Distancia  de los bulones al
    extremo del elemento
   Distancia entre el centro de un orificio
    y el extremo del elemento medida a
    lo largo de la línea de fuerza.

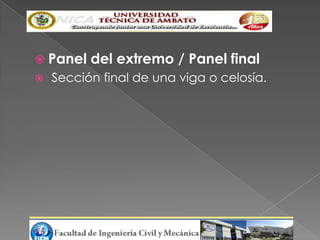

 Panel   del extremo / Panel final
   Sección final de una viga o celosía.
 Ingeniero
    Ingeniero estructural matriculado
    responsable por el diseño del puente
    o por supervisar la construcción del
    puente.

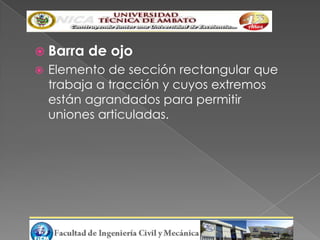

 Barra   de ojo
   Elemento de sección rectangular que
    trabaja a tracción y cuyos extremos
    están agrandados para permitir
    uniones articuladas.
 Carga    mayorada
   Producto de la carga nominal por un
    factor de carga.
                         U=1,4D+1,7L
                          +1,87E

Sección 6 grupo 1

  • 2.
    Soporte en unextremo de la superestructura de un puente.
  • 3.
    Relación entre laslongitudes de los lados de cualquier configuración rectangular.
  • 4.
    Elemento estructural cuyafunción principal es resistir cargas de flexión y corte
  • 5.
    Elemento estructural cuyafunción principal es resistir tanto cargas axiales como momentos flectores
  • 6.
    Máxima carga quepuede soportar una placa de alma sin experimentar pandeo local elástico teórico debido a la flexión.
  • 7.
    Flexión simultánea deun elemento o componente respecto de dos ejes perpendiculares
  • 8.
    Fenómeno según elcual un elemento o componente idealmente recto o plano solicitado a compresión puede asumir una posición deformada o mantener su forma original.
  • 9.
    Análisis que seutiliza para determinar la carga de pandeo o bifurcación del equilibrio.
  • 10.
    Falla de unaunión en el alma de una viga rebajada o de cualquier unión solicitada a tracción que involucra el arrancamiento de una parte de una placa a lo largo del perímetro que forman los bulones de conexión.
  • 11.
    Incluye el bulón,la(s) tuerca(s) y la(s) arandela(s)
  • 12.
    Ala que estáconectada a dos almas. El ala puede ser una placa plana no rigidizada, una placa rigidizada o una placa plana con hormigón armado unido a la placa mediante conectores de corte.
  • 13.
    Elemento cuya intenciónes arriostrar un elemento principal o una parte del mismo contra el desplazamiento lateral.
  • 14.
    Carga bajo lacual un elemento o componente idealmente recto solicitado a compresión asume una posición deformada
  • 15.
    Elemento formado porcomponentes de acero estructural soldados, abulonados o remachados entre sí.
  • 16.
    Mínima energía quedebe ser absorbida en un ensayo Charpy sobre probeta con entalladura en V realizado a una temperatura especificada
  • 17.
    Ensayo de impactode acuerdo con la norma AASHTO T 243M (ASTM A 673M).
  • 18.
    Distancia entre bordesde orificios de bulones adyacentes.
  • 19.
    Distancia entre elborde del orificio de un bulón y el extremo del elemento.
  • 20.
    Elemento que trabajaa flexión cuya sección transversal está compuesta por dos almas verticales o inclinadas y que tiene al menos una célula completamente cerrada. Las secciones tipo cajón cerrado son efectivas para resistir la aplicación de torsión, ya que desarrollan flujo de corte en las almas y alas.
  • 21.
    Carga que puedesoportar un elemento estructural o estructura inmediatamente antes que se produzca la falla.
  • 22.
    Es aquella alaque puede soportar deformaciones suficientes tales que se alcanza la máxima resistencia potencial a la flexión antes que el pandeo local del ala tenga un efecto estadísticamente significativo sobre la respuesta, siempre que se satisfagan los requisitos sobre arriostramiento lateral necesarios para desarrollar la máxima resistencia potencial a la flexión.
  • 23.
    Sección compuesta enflexión positiva que satisface requisitos específicos en cuanto a calidad del acero, esbeltez del alma y ductilidad, y que además es capaz de desarrollar una resistencia nominal superior al momento en primera fluencia pero no mayor que el momento plástico.
  • 24.
    El alma conuna esbeltez para o por debajo de la cual la sección puede alcanzar una resistencia máxima a la flexión igual al momento plástico antes que el pandeo flexional del alma tenga un efecto estadísticamente significativo sobre la respuesta, siempre que se satisfagan los requisitos sobre calidad del acero, ductilidad, esbeltez de las alas y/o arriostramiento lateral necesarios.
  • 25.
    Parte constitutiva deuna estructura
  • 26.
    Viga de aceroconectada a un tablero de manera que responden a las solicitaciones como si se tratara de un único elemento.
  • 27.
    Elemento estructural quetrabaja a compresión y que consiste ya sea en perfiles estructurales revestidos con hormigón o bien en un tubo de acero llenado con hormigón y diseñado para responder antes las solicitaciones como si se tratara de un único elemento.
  • 28.
     Unión / Conexión  Soldaduras o conjunto de tornillos referencialmente grandes que transmiten tensiones normales y de corte de un elemento a otro.
  • 29.
     Umbral defatiga para amplitud constante  Rango nominal de tensiones por debajo del cual un detalle determinado puede soportar un número infinito de repeticiones sin fallar por fatiga.
  • 30.
     Ala conapoyo lateral continuo  Ala con revestimiento de hormigón o anclada mediante conectores de corte de manera tal que no es necesario considerar los efectos de la flexión lateral sobre dicha ala. También se supone que un ala con apoyo lateral continuo comprimida no está sujeta a pandeo local o lateral torsional.
  • 31.
     Ala determinante  Ala superior o inferior de la menor de las secciones en un punto de empalme, cualquiera sea el ala que tiene la máxima la relación entre el valor de la tensión flexional elástica debida a las cargas mayoradas a la mitad de su espesor y el valor de la resistencia a la flexión mayorada.
  • 32.
     Carga crítica Carga bajo la cual se produce la distribución de cargas de equilibrio, determinada mediante un análisis teórico de la estabilidad.
  • 33.
     Marco transversal  Reticulado transversal que conecta componentes longitudinales adyacentes que trabajan a flexión.
  • 34.
     Distorsión de la sección transversal  Distorsión de la sección transversal de una sección tipo cajón cerrado o tipo omega invertida provocada por cargas de torsión.
  • 35.
     Viga curva  Viga de sección doble Te, tipo cajón cerrado o tipo omega invertida que tiene curvatura en un plano horizontal.
  • 36.
     Tablero  Elementocon o sin superficie de rodamiento que soporta las cargas de rueda en forma directa y es soportado por otros componentes.
  • 37.
     Sistema de tablero  Superestructura en la cual el tablero está integrado con los componentes que lo soportan, o en la cual la deformación de los componentes que soportan el tablero tiene una influencia significativa sobre el comportamiento de dicho tablero
  • 38.
     Puente de celosía con tablero superior  Sistema en el cual la calzada se encuentra al mismo nivel o a un nivel superior al del cordón superior de la celosía.
  • 39.
     Categorías para diseño a fatiga  Agrupación de componentes y detalles que tienen esencialmente la misma resistencia a la fatiga.
  • 40.
     Diafragma  Elemento transversal macizo, orientado verticalmente, que conecta componentes adyacentes longitudinales que trabajan a flexión o que se encuentran dentro de una sección tipo cajón cerrado o tipo omega invertida.
  • 41.
    Ala con arrostramiento discreto  Ala con apoyos a intervalos discretos. Cuando el arrostramiento se realiza en determinados puntos de la columna o viga, las riostras y el sistema de arrostramiento se deberán proyectar para resistir una fuerza requerida actuante en dichos puntos que sea mayor o igual al 2% del esfuerzo axial
  • 42.
     Fatiga inducida por distorsión  Efectos de fatiga debidos a tensiones secundarias que normalmente no se cuantifican en el análisis y diseño típico de un puente.
  • 43.
     Distancia de los bulones al borde  Distancia perpendicular a la línea de fuerza entre el centro de un orificio y el borde del elemento.
  • 44.
     Longitud efectiva  Longitud equivalente KL que se utiliza en las fórmulas para compresión y que se determina mediante un análisis de bifurcación del equilibrio.
  • 45.
     Factor de longitud efectiva  Relación entre la longitud efectiva y la longitud no arriostrada del elemento medida entre los centros de gravedad de los elementos de arrostramiento.
  • 46.
     Ancho efectivo  Ancho reducido de una placa o losa de hormigón que, suponiendo una distribución de tensiones uniforme, produce el mismo efecto sobre el comportamiento del elemento estructural que el ancho real de la placa con su distribución de tensiones no uniforme.
  • 47.
     Comportamiento elástico  Respuesta estructural en la cual la tensión es directamente proporcional a la deformación y al retirar la carga no queda deformación remanente.
  • 48.
    Análisis elástico  Determinación de las solicitaciones que actúan sobre los elementos y uniones en base a la hipótesis de que la respuesta tensión-deformación del material es lineal y que la deformación del material desaparece al cesar la fuerza que la produjo.
  • 49.
     Material elastoplástico  Material ideal cuya curva tensión- deformación varía linealmente entre el punto de deformación nula y tensión nula hasta llegar al punto de fluencia del material, a partir de lo cual la deformación aumenta aunque no haya aumentos adicionales
  • 50.
     Distancia de los bulones al extremo del elemento  Distancia entre el centro de un orificio y el extremo del elemento medida a lo largo de la línea de fuerza.
  • 51.
     Panel del extremo / Panel final  Sección final de una viga o celosía.
  • 52.
     Ingeniero  Ingeniero estructural matriculado responsable por el diseño del puente o por supervisar la construcción del puente.
  • 53.
     Barra de ojo  Elemento de sección rectangular que trabaja a tracción y cuyos extremos están agrandados para permitir uniones articuladas.
  • 54.
     Carga mayorada  Producto de la carga nominal por un factor de carga. U=1,4D+1,7L +1,87E
