1. DISEÑO DE REDES
LOCALES
ALUMNOS:
CARLOS MIGUEL XIMELLO SANTIAGO
ALEJANDRO REYES HERRERA

2. Elementos constructivos de la red
 Elementos básicos que permiten la construcción de este tipo de
redes son :
 1: Dos computadoras
 2: Un interfaz o tarjeta de red para cada computador
 3: Un medio de conexión usualmente un cable aunque también es posible
el uso de comunicaciones inalámbricas
 4: Un sistema operativo de red por ejemplo
 Windows
 Novell
 NetWare
 Artisof LANtasnic

3.  Muchas redes incluso las que se limitan a solo dos
computadores también constan de concentradores o
conmutadores que actúan como punto de conexión
entre los mismos

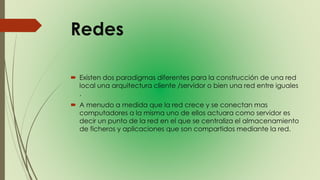

4. Redes
 Existen dos paradigmas diferentes para la construcción de una red
local una arquitectura cliente /servidor o bien una red entre iguales
.
 A menudo a medida que la red crece y se conectan mas
computadores a la misma uno de ellos actuara como servidor es
decir un punto de la red en el que se centraliza el almacenamiento
de ficheros y aplicaciones que son compartidos mediante la red.

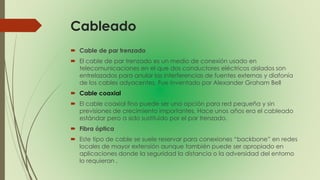

5. Cableado
 Cable de par trenzado
 El cable de par trenzado es un medio de conexión usado en
telecomunicaciones en el que dos conductores eléctricos aislados son
entrelazados para anular las interferencias de fuentes externas y diafonía
de los cables adyacentes. Fue inventado por Alexander Graham Bell
 Cable coaxial
 El cable coaxial fino puede ser una opción para red pequeña y sin
previsiones de crecimiento importantes. Hace unos años era el cableado
estándar pero a sido sustituido por el par trenzado.
 Fibra óptica
 Este tipo de cable se suele reservar para conexiones “backbone” en redes
locales de mayor extensión aunque también puede ser apropiado en
aplicaciones donde la seguridad la distancia o la adversidad del entorno
lo requieran .

6. Categorías de par trenzado
La especificación 568A Commercial Building Wiring Standard de la asociación Industrias
Electrónicas e Industrias de las Telecomunicaciones (EIA/TIA) específica el tipo de cable UTP
que se utilizará en cada situación y construcción. Dependiendo de la velocidad de
transmisión, ha sido dividida en diferentes categorías de acuerdo a esta tabla:
 Categoría Ancho de banda (MHz) Aplicaciones Notas
 Categoría 1 0,4 MHz Líneas telefónicas y módem de banda ancha. No descrito en las
recomendaciones del EIA/TIA. No es adecuado para sistemas modernos.
 Categoría 2 4 MHz Cable para conexión de antiguos terminales como el IBM 3270.
No descrito en las recomendaciones del EIA/TIA. No es adecuado para sistemas
modernos.
 Categoría 3 16 MHz Clase C 10BASE-T and 100BASE-T4 Ethernet Descrito en la norma
EIA/TIA-568. No es adecuado para transmisión de datos mayor a 16 Mbit/s.
 Categoría 4 20 MHz 16 Mbit/s Token Ring

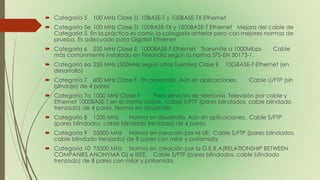

7.  Categoría 5 100 MHz Clase D 10BASE-T y 100BASE-TX Ethernet
 Categoría 5e 100 MHz Clase D 100BASE-TX y 1000BASE-T Ethernet Mejora del cable de
Categoría 5. En la práctica es como la categoría anterior pero con mejores normas de
prueba. Es adecuado para Gigabit Ethernet
 Categoría 6 250 MHz Clase E 1000BASE-T Ethernet Transmite a 1000Mbps Cable
más comúnmente instalado en Finlandia según la norma SFS-EN 50173-1.
 Categoría 6a 250 MHz (500MHz según otras fuentes) Clase E 10GBASE-T Ethernet (en
desarrollo)
 Categoría 7 600 MHz Clase F En desarrollo. Aún sin aplicaciones. Cable U/FTP (sin
blindaje) de 4 pares.
 Categoría 7a 1000 MHz Clase F Para servicios de telefonía, Televisión por cable y
Ethernet 1000BASE-T en el mismo cable. Cable S/FTP (pares blindados, cable blindado
trenzado) de 4 pares. Norma en desarrollo.
 Categoría 8 1200 MHz Norma en desarrollo. Aún sin aplicaciones. Cable S/FTP
(pares blindados, cable blindado trenzado) de 4 pares.
 Categoría 9 25000 MHz Norma en creación por la UE. Cable S/FTP (pares blindados,
cable blindado trenzado) de 8 pares con milar y poliamida.
 Categoría 10 75000 MHz Norma en creación por la G.E.R.A(RELATIONSHIP BETWEEN
COMPANIES ANONYMA G) e IEEE. Cable S/FTP (pares blindados, cable blindado
trenzado) de 8 pares con milar y poliamida.

9. TARJETAS DE RED
 La tarjeta de red, también conocida como: “placa de red” o
“adaptador de red”, es el periférico que actúa de interfaz de
conexión entre aparatos o dispositivos, y también posibilita
compartir recursos (discos duros, impresoras, etcétera) entre dos o
más computadoras, es decir, en una red de computadoras.

10. HUBS Y CONMUTADORES
 Los hubs o repetidores son dispositivos simples que
permiten la interconexión de varios equipos a la red.
Son básicos cuando la estructura física de la red es de
tipo estrella aunque también se utilizan en redes de
cable coaxial para la interconexión de varios
segmentos

11. Encaminadores
 Los encaminadores (o routers ) realizan una función
similar a la de los conmutadores pero a nivel de la capa
de red aunque pueden usarse en redes locales su uso
en una red local solo tiene sentido por razones de
seguridad o cuando el tamaño de la red es excesivo.

12. ETHERNET
 Para distinguir las diferentes implementaciones que hay disponibles, el comité
IEEE 802.3 ha desarrollado una notación concisa:
 <tasa de datos Mbps><Método de señalización><Máxima longitud del
segmento en cientos de metros>
 Las alternativas definidas a 10 Mbps son las siguientes: · 10BASE5 ,· 10BASE2 ,·
10BASE-T, 10BROAD36, · 10BASE-F .
 Se puede observar que 10BASE-T y 10BASE-F no siguen la notación: "T" es para
par trenzado (twisted pair) y "F" es para fibra óptica (optical fiber). La
alternativa 10BROAD36 define un sistema de topología de árbol con cable
coaxial broadband a 10 Mbps, con una longitud máxima de 3600 m. Esta
alternativa es raramente usada, así que no se mencionará más. La tabla 7.2
resume las otras opciones de 10Mbps. Además de estas alternativas, hay
versiones que operan a 100 Mbps y 1 Gbps.

13. FAST ETHERNET
 Fast Ethernet se crea como respuesta a la demanda de mayores anchos de
banda, capacitando así las conexiones de las nuevas aplicaciones, como bases
de datos, o aplicaciones cliente-servidor, además con la gran ventaja que
supone el pequeño gasto de actualización a Fast Ethernet, si lo comparamos con
soluciones como FDDI o ATM, manteniendo también una total compatibilidad e
interoperabilidad con Ethernet. 100BASE-T, también llamada como Fast Ethernet,
es un conjunto de especificaciones desarrolladas por el comité IEEE 802.3 para
proporcionar una LAN de bajo costo compatible con Ethernet que opera a 100
Mbps. El comité definió una serie de alternativas para ser usadas con diferentes
medios de transmisión.

14.  - Ventajas · Los datos pueden moverse entre Ethernet y Fast Ethernet sin
traducción protocolar.· Fast Ethernet también usa las mismas aplicaciones y los
mismos drivers usados por Ethernet tradicional. · Fast Ethernet está basado en
un esquema de cableado en estrella. Este topología es más fiable y en ella es
más fácil de detectar los problemas que en 10Base2 con topología de bus.· En
muchos casos, las instalaciones pueden actualizarse a 100BaseT sin reemplazar
el cableado ya existente. · Fast Ethernet necesita sólo 2 pares de UTP categoría
5, mientras 100VG-AnyLAN necesita 4 pares. Así en algunos casos a Fast
Ethernet se la prefiere.
 - Desventajas · Si el cableado existente no se encuentra dentro de los
estandares, puede haber un costo sustancial en el recableado. · Fast Ethernet
puede ser más rápido que las necesidades de la workstations individuales y
más lento que las necesidades de la red entera. · La tecnología "no es
escalable" más allá de 100 Mbps. Así que el próximo perfeccionamiento
tecnológico puede requerir una inversión mayor.

15. GIGABIT ETHERNET
 La base del protocolo Gigabit Ethernet es el protocolo Ethernet, con un
incremento de diez veces la velocidad de Fast Ethernet a 1000 Mbps o 1
gigabit por segundo (Gbps). Este protocolo fue estandarizado en Junio de
1998, promete ser un sistema dominante de alta velocidad en redes de
área local y conectividad de servidores.
 Para acelerar la velocidad desde 100 Mbps Fast Ethernet a 1 Gbps, fue
necesario hacer importantes cambios en la interfase física. Se decidió que
Gigabit Ethernet sería idéntico a Ethernet desde la capa de enlace de
datos hacia arriba. Los cambios involucrados en la aceleración a 1 Gbps
han sido resueltos incluyendo dos tecnologías juntas: IEEE 802.3 Ethernet y
ANSI X3T11 FiberChannel.. Aplicando estas dos tecnologías, tenemos que
el estándar puede tomar ventaja de la interfase física de alta velocidad
existente como lo es la tecnología de FibreChannel manteniendo el
formato de trama IEEE 802.3 Ethernet, compatibilidad subdesarrollada para
medios ya instalados, y el uso de full- o half-duplex CSMA/CD. Este
escenario ayuda a minimizar la complejidad tecnológica, resultando una
tecnología estable que puede ser desarrollada rápidamente.
