1. INTRODUCCIÓN A LAS REDES DE
COMUNICACIÓN
Ing. Jorge Luis Pariasca León
Carrera Profesional de Computación e Informática
Unidad Didáctica: Diseño de Redes de Comunicación
Instituto de Educación Superior
Tecnológico Público
INSTITUTO SUPERIOR TECNOLÓGICO PÚBLICO
Semana 01
“Víctor Raúl Haya de la Torre”
“VÍCTOR RAÚL HAYA DE LA TORRE”

2. 2
INTRODUCCIÓN
• En el mundo de hoy todos estamos
conectados.
• Las personas que quieren comunicar algo
lo pueden hacer de forma casi
instantánea.
• Las noticias y los descubrimientos se
conocen en todo el mundo en cuestión de
segundos.
• Las redes de comunicación han cambiado
la forma como vivimos, aprendemos,
trabajamos y actuamos.
• En el centro de todo esto están los
diseñadores, ingenieros y técnicos de
redes que mantienen conectada estas
redes de comunicación.

3. 3

4. 4
¿CÓMO Y DONDE SE USAN LAS
COMPUTADORAS?
• Las computadoras cumplen un papel cada vez más importante y casi indispensable
en la vida cotidiana.
• Se utilizan en todo el mundo y en todo tipo de entorno.
• Se emplean en empresas, entornos de fabricación, hogares, oficinas
gubernamentales, entre otros.
• Además de estos tipos de computadoras, también hay muchas computadoras
personalizadas diseñadas para funciones específicas.
• Estas computadoras se pueden integrar en dispositivos, como televisores, cajas
registradoras, sistemas de sonido y otros dispositivos electrónicos.

5. 5
ELEMENTOS DE UN SISTEMA DE CÓMPUTO

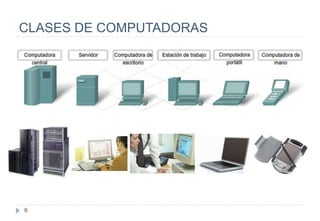

6. 6
CLASES DE COMPUTADORAS

7. 7
REPRESENTACIÓN DE LA INFORMACIÓN
 En las computadoras, la información se representa y se almacena en un formato
binario digital.
 El bit representa el dato más pequeño posible.
 Los seres humanos interpretamos palabras e imágenes; las computadoras sólo
interpretan patrones de bits.
 Un bit sólo puede tener dos valores, el dígito uno (1) o el dígito cero (0).
 Las computadoras utilizan códigos binarios para representar e interpretar
letras, números y caracteres especiales mediante bits.
 Un código muy utilizado es el Código estadounidense normalizado para el
intercambio de información (ASCII).
 Con ASCII, cada carácter se representa mediante una cadena de bits. Por
ejemplo:
 Mayúscula: A = 01000001
 Número: 9 = 00111001
 Cada grupo de ocho bits, como las representaciones de letras y números, se
conoce como byte.

8. REPRESENTACIÓN DE LA INFORMACIÓN
8
 1 bit : (puede tomar valores: 1 ó 0 - binarios)
 1 byte : 8 bits
 1 kilobyte (Kb) : 210 bytes
 1 megabyte (Mb): 210 kilobytes: 220 bytes
 1 gigabyte (Gb) : 210 megabytes: 230 bytes
 1 terabyte : 210 gigabytes: 240 bytes
 I petabyte
 I exabyte
 I zettabyte
 I yottabyte

9. 9
VELOCIDAD DE TRANSMISIÓN DE DATOS
• La velocidad de transmisión de datos determina cuánto se tarda en transferir un
archivo.
• Cuanto más grande es el archivo, más tiempo lleva, porque hay más
información para transferir.
• La unidad de medida es bits por segundo (bps) y sus múltiplos (kbps, mbps,
gbps).
• A mayor ancho de banda, mayor cantidad de información se transmite por
unidad de tiempo y como consecuencia, el proceso de comunicación de datos es
más rápido.

10. ¿QUÉ ES UNA RED?
10
 Cada nodo es una estación
que envía y/o recibe datos
(ordenadores o dispositivos),
es decir, los nodos son
elementos de hardware.
 Los canales de
comunicación son los
medios que transportan
datos, de un dispositivo
emisor a otro receptor.
 Se requiere software
especializado para manejar
la comunicación de datos.

11. 11
¿QUÉ ES UNA RED?
Ejemplo:

12. BENEFICIOS DE UNA RED
12
 Acceso simultáneo a
programas e información.
 Equipos periféricos
compartidos (impresoras,
escáner, etc.)
 Comunicación personal
más eficiente (correo
electrónico, foros, etc.)
 Procesos de respaldo
más efectivos.

13. 13
TAMAÑOS DE UNA RED

14. 14
RED DE ÁREA LOCAL (LAN)
El término "red de área local" (LAN) hace
referencia a una red local o un grupo de
redes locales interconectadas que están
bajo el mismo control administrativo.
En un inicio, las LAN se definían como
redes pequeñas que existían en una
única ubicación física.
Si bien una LAN puede ser una única red
local instalada en una oficina hogareña o
pequeña, la definición de LAN ha
evolucionado para incluir redes locales
interconectadas, conformadas por varios
cientos de hosts e instaladas en
diferentes edificios y ubicaciones.

15. 15
RED DE ÁREA EXTENSA (WAN)
Cuando una compañía o una
organización tiene ubicaciones
separadas por grandes distancias
geográficas, es posible que deba
utilizar un proveedor de servicio de
telecomunicaciones (ISP) para
interconectar las LAN en las
distintas ubicaciones.
Por lo general, las organizaciones
individuales alquilan las conexiones
a través de una red de proveedores
de servicios de telecomunicaciones.
Estas redes que conectan las LAN
en ubicaciones separadas
geográficamente se conocen como
Redes de área amplia (WAN).

16. 16
MODELO CLIENTE - SERVIDOR

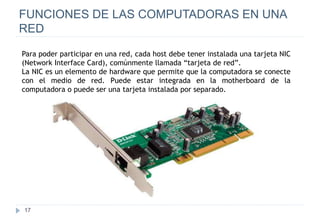

17. 17
FUNCIONES DE LAS COMPUTADORAS EN UNA
RED
Para poder participar en una red, cada host debe tener instalada una tarjeta NIC
(Network Interface Card), comúnmente llamada “tarjeta de red”.
La NIC es un elemento de hardware que permite que la computadora se conecte
con el medio de red. Puede estar integrada en la motherboard de la
computadora o puede ser una tarjeta instalada por separado.

18. 18
FUNCIONES DE LAS COMPUTADORAS EN UNA
RED
Todas las computadoras conectadas a una red que participan directamente en las
comunicaciones de la red se clasifican como hosts. Los hosts pueden enviar y
recibir mensajes a través de la red. En las redes modernas, las computadoras que
son hosts pueden actuar como clientes, servidores o ambos.
Una computadora con software de servidor puede prestar servicios a uno o varios
clientes simultáneamente. Además, una sola computadora puede ejecutar varios
tipos de software de servidor.
Una sola computadora también puede ejecutar varios tipos de software cliente.
Debe haber un software cliente por cada servicio requerido. Si un host tiene
varios clientes instalados, puede conectarse a varios servidores de manera
simultánea.

19. 19
IDENTIFICACIÓN DE HOST: DIRECCIÓN
LÓGICA
El nombre de una persona generalmente no cambia. Por otro lado, la dirección
de una persona indica dónde vive esa persona y puede cambiar. En un host, la
dirección MAC no cambia; está físicamente asignada a la NIC del host y se
conoce como dirección física. La dirección física es siempre la misma,
independientemente del lugar de la red en donde se encuentre el host.
La dirección IP es similar a la dirección de una persona. Se conoce como
dirección lógica porque está asignada lógicamente en función de la ubicación
del host. La dirección IP o dirección de red es asignada a cada host por un
administrador de la red en función de la red local.

20. 20
IDENTIFICACIÓN DE HOST: DIRECCIÓN
FÍSICA
Toda comunicación requiere una manera de identificar el origen y el destino. El
origen y el destino en las comunicaciones humanas se representan con
nombres.
En las redes Ethernet, existe un método similar para identificar los hosts de
origen y de destino. Cada host conectado a una red Ethernet recibe una
dirección física que sirve para identificar el host en la red.
Se asigna una dirección física a cada interfaz de red Ethernet en el momento
de su creación. Esta dirección se conoce como dirección de Control de acceso
al medio (MAC). La dirección MAC identifica cada host de origen y de destino de
la red. MAC 12:BC:45:A1:BE:D4

21. 21
PRINCIPIOS DE LA COMUNICACIÓN

22. 22
TAMAÑO DEL MENSAJE

23. 23
TAMAÑO DEL MENSAJE
Cuando las personas se
comunican, los mensajes que
envían, normalmente, están
divididos en fragmentos más
pequeños u oraciones.
De manera similar, cuando se
envía un mensaje largo de un
host a otro a través de una
red, es necesario separarlo en
partes más pequeñas, llamadas
tramas.

24. 24
PROTOCOLOS DE COMUNICACIÓN
Las computadoras, al igual que los seres humanos, utilizan reglas o protocolos
para comunicarse.
Los protocolos son sumamente importantes en una red local. En un entorno
conectado por cables, una red local se define como un área en donde todos los
hosts deben "hablar el mismo idioma" o, en términos informáticos, "compartir un
mismo protocolo".

25. 25
ESTANDARIZACIÓN DE PROTOCOLOS
En los comienzos de las
redes, cada fabricante
utilizaba sus propios
métodos para la
interconexión de los
dispositivos de red y los
protocolos de red. Los
equipos de un fabricante
no podían comunicarse con
los equipos de otro
fabricante.

26. Actividad N° 01
26
 INDICADOR: Comprende el concepto de una red de
comunicación y los tipos de red para diferenciarlas.
 INDICADORES ESPECÍFICOS: Cuestionario
 ¿Qué es una red? ¿Cuáles son sus ventajas?
 ¿Qué equipos se pueden conectar a una red de comunicación?
 ¿Cuáles son los componentes de una red de comunicación?
 Explique los tipos de redes.
 ¿Qué es una IP?
