1. “Distribución de las Aguas”
Universidad Nacional de Córdoba
Facultad de Ciencias Exactas, Físicas y Naturales
Cátedra de Ingenieria Sanitaria
Msc. Ing. José M. Díaz Lozada
jmdiazlozada@gmail.com

2. Unidad 9.: Redes de Distribución de Agua
Distribución de las Aguas, Introducción. Sistemas de
distribución, parámetros de diseño, métodos de
cálculo. Elementos integrantes de una red.
Conexiones domiciliarias, Construcción y
desinfección de la red

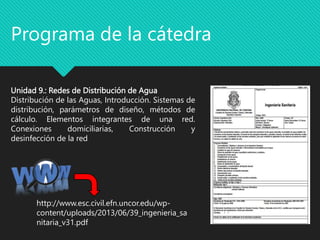

Programa de la cátedra
http://www.esc.civil.efn.uncor.edu/wp-
content/uploads/2013/06/39_ingenieria_sa
nitaria_v31.pdf

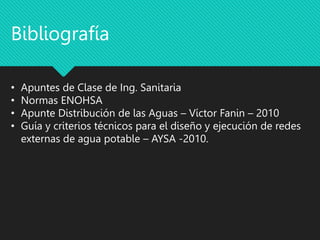

3. Bibliografía
• Apuntes de Clase de Ing. Sanitaria
• Normas ENOHSA
• Apunte Distribución de las Aguas – Víctor Fanin – 2010
• Guía y criterios técnicos para el diseño y ejecución de redes
externas de agua potable – AYSA -2010.

4. 1-) Introducción

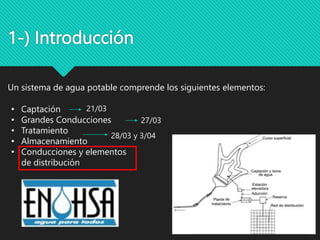

Un sistema de agua potable comprende los siguientes elementos:
• Captación
• Grandes Conducciones
• Tratamiento
• Almacenamiento
• Conducciones y elementos
de distribución
21/03
27/03
28/03 y 3/04

5. http://www.un.org/sustainabledevelopment/es/objetivos-de-desarrollo-sostenible/

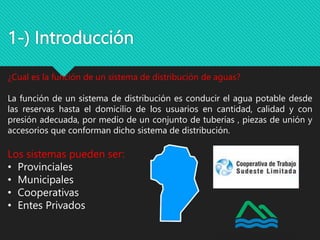

6. 1-) Introducción
¿Cual es la función de un sistema de distribución de aguas?
La función de un sistema de distribución es conducir el agua potable desde
las reservas hasta el domicilio de los usuarios en cantidad, calidad y con
presión adecuada, por medio de un conjunto de tuberías , piezas de unión y
accesorios que conforman dicho sistema de distribución.
Los sistemas pueden ser:
• Provinciales
• Municipales
• Cooperativas
• Entes Privados

7. 1-) Introducción
La distribución de agua debe asegurar:
• Servicio Continuo: Se debe diseñar la red para
afectar lo menor posible al suministro frente a una
reparación (Ventaja de la malla cerrada)
• Calidad del agua: La calidad del agua no debe
deteriorarse en la red (un agua con una calidad
inadecuada puede ser muy peligrosa).
Importante de monitoreo
• Presión suficiente: para abastecer los elementos de
mas elevados del inmueble
• Debe ser capas de suministrar agua suficiente para
combatir incendios
• Debe estar diseñado de manera tal de reducir las
fugas al mínimo
Si no aseguramos estos elementos…

8. 2-) Sistemas de distribución
Cañerías principales
Cañerías
Secundarias

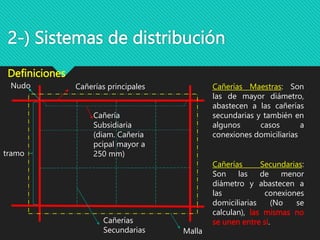

Cañerías Maestras: Son
las de mayor diámetro,
abastecen a las cañerías
secundarias y también en
algunos casos a
conexiones domiciliarias
Cañerías Secundarias:
Son las de menor
diámetro y abastecen a
las conexiones
domiciliarias (No se
calculan), las mismas no
se unen entre si.
Nudo
tramo
Malla
Definiciones
Cañería
Subsidiaria
(diam. Cañeria
pcipal mayor a
250 mm)

9. 2-) Sistemas de distribución
Los sistemas de distribución pueden ser:

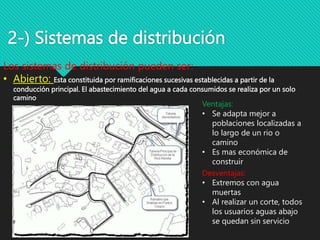

• Abierto: Esta constituida por ramificaciones sucesivas establecidas a partir de la
conducción principal. El abastecimiento del agua a cada consumidos se realiza por un solo
camino
Ventajas:
• Se adapta mejor a
poblaciones localizadas a
lo largo de un rio o
camino
• Es mas económica de
construir
Desventajas:
• Extremos con agua
muertas
• Al realizar un corte, todos
los usuarios aguas abajo
se quedan sin servicio

10. 2-) Sistemas de distribución

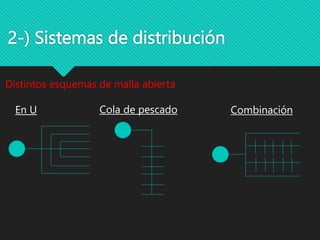

En U Cola de pescado Combinación
Distintos esquemas de malla abierta

11. 2-) Sistemas de distribución
Los sistemas de distribución pueden ser:

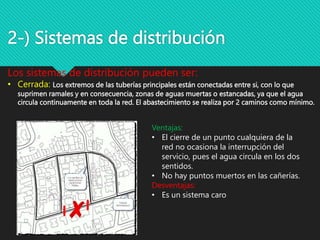

• Cerrada: Los extremos de las tuberías principales están conectadas entre si, con lo que
suprimen ramales y en consecuencia, zonas de aguas muertas o estancadas, ya que el agua
circula continuamente en toda la red. El abastecimiento se realiza por 2 caminos como mínimo.
Ventajas:
• El cierre de un punto cualquiera de la
red no ocasiona la interrupción del
servicio, pues el agua circula en los dos
sentidos.
• No hay puntos muertos en las cañerías.
Desventajas:
• Es un sistema caro

12. 2-) Sistemas de distribución

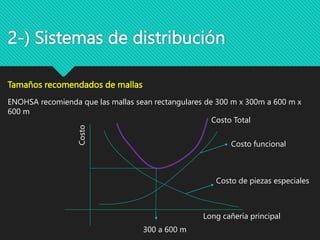

Tamaños recomendados de mallas
ENOHSA recomienda que las mallas sean rectangulares de 300 m x 300m a 600 m x
600 m
Costo
Long cañería principal
Costo funcional
Costo de piezas especiales
Costo Total
300 a 600 m

13. Los sistemas de distribución pueden ser:
• Mixtos: Es una combinación de los dos sistemas vistos anteriormente.
2-) Sistemas de distribución

14. 3-) Parámetros de diseño

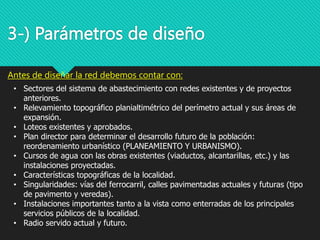

Antes de diseñar la red debemos contar con:
• Sectores del sistema de abastecimiento con redes existentes y de proyectos
anteriores.
• Relevamiento topográfico planialtimétrico del perímetro actual y sus áreas de
expansión.
• Loteos existentes y aprobados.
• Plan director para determinar el desarrollo futuro de la población:
reordenamiento urbanístico (PLANEAMIENTO Y URBANISMO).
• Cursos de agua con las obras existentes (viaductos, alcantarillas, etc.) y las
instalaciones proyectadas.
• Características topográficas de la localidad.
• Singularidades: vías del ferrocarril, calles pavimentadas actuales y futuras (tipo
de pavimento y veredas).
• Instalaciones importantes tanto a la vista como enterradas de los principales
servicios públicos de la localidad.
• Radio servido actual y futuro.

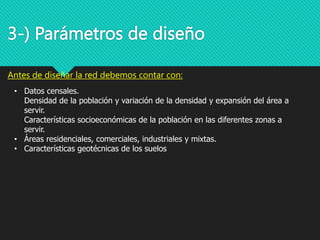

15. • Datos censales.
Densidad de la población y variación de la densidad y expansión del área a
servir.
Características socioeconómicas de la población en las diferentes zonas a
servir.
• Áreas residenciales, comerciales, industriales y mixtas.
• Características geotécnicas de los suelos
3-) Parámetros de diseño
Antes de diseñar la red debemos contar con:

16. 3-) Parámetros de diseño

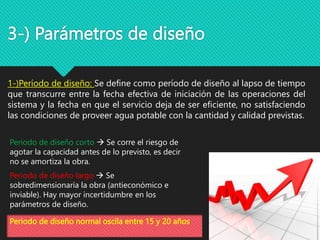

1-)Período de diseño: Se define como período de diseño al lapso de tiempo
que transcurre entre la fecha efectiva de iniciación de las operaciones del
sistema y la fecha en que el servicio deja de ser eficiente, no satisfaciendo
las condiciones de proveer agua potable con la cantidad y calidad previstas.
Periodo de diseño corto  Se corre el riesgo de
agotar la capacidad antes de lo previsto, es decir
no se amortiza la obra.
Periodo de diseño largo  Se
sobredimensionaría la obra (antieconómico e
inviable). Hay mayor incertidumbre en los
parámetros de diseño.
Periodo de diseño normal oscila entre 15 y 20 años

17. 3-) Parámetros de diseño

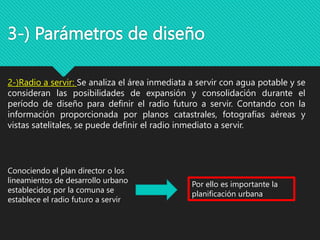

2-)Radio a servir: Se analiza el área inmediata a servir con agua potable y se
consideran las posibilidades de expansión y consolidación durante el
período de diseño para definir el radio futuro a servir. Contando con la
información proporcionada por planos catastrales, fotografías aéreas y
vistas satelitales, se puede definir el radio inmediato a servir.
Conociendo el plan director o los
lineamientos de desarrollo urbano
establecidos por la comuna se
establece el radio futuro a servir
Por ello es importante la
planificación urbana

18. 3-) Parámetros de diseño

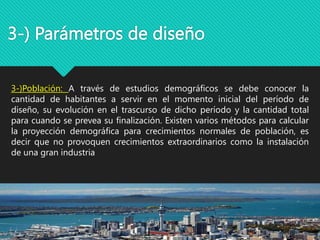

3-)Población: A través de estudios demográficos se debe conocer la
cantidad de habitantes a servir en el momento inicial del período de
diseño, su evolución en el trascurso de dicho período y la cantidad total
para cuando se prevea su finalización. Existen varios métodos para calcular
la proyección demográfica para crecimientos normales de población, es
decir que no provoquen crecimientos extraordinarios como la instalación
de una gran industria

19. 3-) Parámetros de diseño

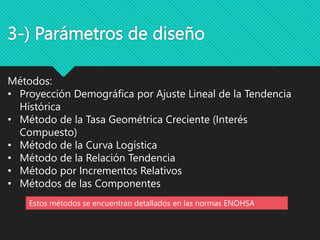

Métodos:
• Proyección Demográfica por Ajuste Lineal de la Tendencia
Histórica
• Método de la Tasa Geométrica Creciente (Interés
Compuesto)
• Método de la Curva Logística
• Método de la Relación Tendencia
• Método por Incrementos Relativos
• Métodos de las Componentes
Estos métodos se encuentran detallados en las normas ENOHSA

20. 3-) Parámetros de diseño

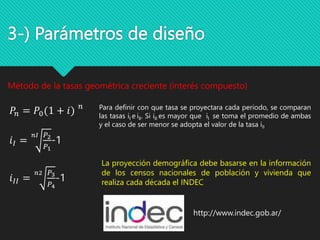

Método de la tasas geométrica creciente (interés compuesto)
𝑃𝑛 = 𝑃0(1 + 𝑖) 𝑛
𝑖𝐼 =
𝑛𝐼 𝑃2
𝑃1
-1
𝑖𝐼𝐼 =
𝑛2 𝑃3
𝑃4
-1
Para definir con que tasa se proyectara cada periodo, se comparan
las tasas iI e iII. Si iII es mayor que iI se toma el promedio de ambas
y el caso de ser menor se adopta el valor de la tasa iII
http://www.indec.gob.ar/

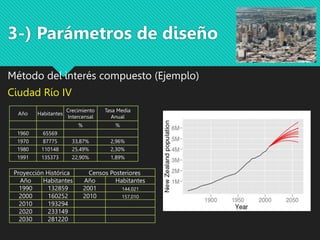

La proyección demográfica debe basarse en la información
de los censos nacionales de población y vivienda que
realiza cada década el INDEC

21. 3-) Parámetros de diseño
Método del interés compuesto (Ejemplo)
Ciudad Río IV
Año Habitantes
Crecimiento
Intercensal
Tasa Media
Anual
% %
1960 65569
1970 87775 33,87% 2,96%
1980 110148 25,49% 2,30%
1991 135373 22,90% 1,89%
Proyección Histórica Censos Posteriores
Año Habitantes Año Habitantes
1990 132859 2001 144.021
2000 160252 2010 157,010
2010 193294
2020 233149
2030 281220
0
50000
100000
150000
200000
250000
300000
1950 1960 1970 1980 1990 2000 2010 2020 2030 2040
Habitantes
Año
Proyeccion Historica Ciudad de Rio IV

22. 3-) Parámetros de diseño

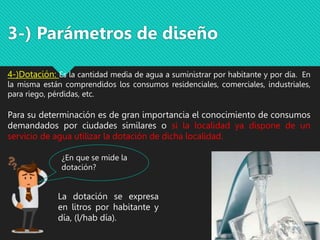

4-)Dotación: Es la cantidad media de agua a suministrar por habitante y por día. En
la misma están comprendidos los consumos residenciales, comerciales, industriales,
para riego, pérdidas, etc.
Para su determinación es de gran importancia el conocimiento de consumos
demandados por ciudades similares o si la localidad ya dispone de un
servicio de agua utilizar la dotación de dicha localidad.
La dotación se expresa
en litros por habitante y
día, (l/hab día).
¿En que se mide la
dotación?

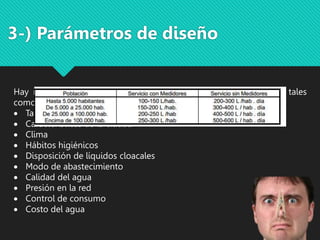

23. Hay múltiples factores que influyen en la fijación de la dotación, tales
como:
 Tamaño de la ciudad
 Características de la ciudad
 Clima
 Hábitos higiénicos
 Disposición de líquidos cloacales
 Modo de abastecimiento
 Calidad del agua
 Presión en la red
 Control de consumo
 Costo del agua
3-) Parámetros de diseño

24. Para satisfacer las necesidades básicas higiénicas y biológicas se debe contar con
una dotación mínima de 75 l/hab día.
En poblaciones de mediana importancia las
dotaciones están comprendidas entre los 250 y
300 l/hab día.
La dotación en Córdoba es de 350
lts/hab dia , en Rosario es de 500
lts/hab dia, y en Buenos Aires es de
550 l/hab día.
¿Como elegir el valor de la dotación?
3-) Parámetros de diseño
A medida que aumenta el tamaño de la
población también se incrementa el valor
de la dotación.

25. 3-) Parámetros de diseño

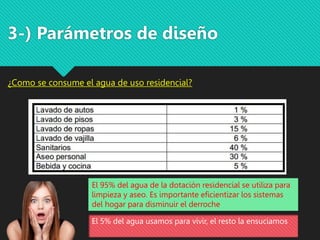

¿Como se consume el agua de uso residencial?
El 95% del agua de la dotación residencial se utiliza para
limpieza y aseo. Es importante eficientizar los sistemas
del hogar para disminuir el derroche
El 5% del agua usamos para vivir, el resto la ensuciamos

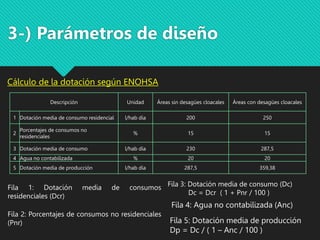

26. Cálculo de la dotación según ENOHSA
3-) Parámetros de diseño
Descripción Unidad Áreas sin desagües cloacales Áreas con desagües cloacales
1 Dotación media de consumo residencial l/hab día 200 250
2
Porcentajes de consumos no
residenciales
% 15 15
3 Dotación media de consumo l/hab día 230 287,5
4 Agua no contabilizada % 20 20
5 Dotación media de producción l/hab día 287,5 359,38
Fila 1: Dotación media de consumos
residenciales (Dcr)
Fila 2: Porcentajes de consumos no residenciales
(Pnr)
Fila 3: Dotación media de consumo (Dc)
Dc = Dcr ( 1 + Pnr / 100 )
Fila 4: Agua no contabilizada (Anc)
Fila 5: Dotación media de producción
Dp = Dc / ( 1 – Anc / 100 )

27. 3-) Parámetros de diseño

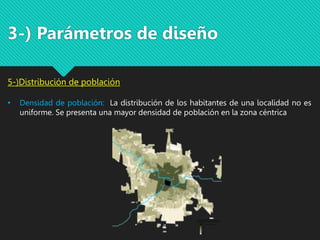

5-)Distribución de población
• Densidad de población: La distribución de los habitantes de una localidad no es
uniforme. Se presenta una mayor densidad de población en la zona céntrica

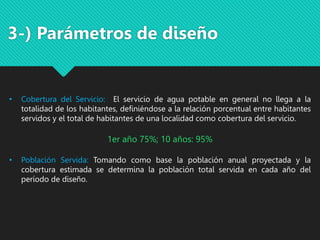

28. • Cobertura del Servicio: El servicio de agua potable en general no llega a la
totalidad de los habitantes, definiéndose a la relación porcentual entre habitantes
servidos y el total de habitantes de una localidad como cobertura del servicio.
1er año 75%; 10 años: 95%
• Población Servida: Tomando como base la población anual proyectada y la
cobertura estimada se determina la población total servida en cada año del
período de diseño.
3-) Parámetros de diseño

29. 3-) Parámetros de diseño

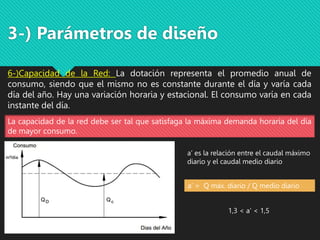

6-)Capacidad de la Red: La dotación representa el promedio anual de
consumo, siendo que el mismo no es constante durante el día y varía cada
día del año. Hay una variación horaria y estacional. El consumo varía en cada
instante del día.
La capacidad de la red debe ser tal que satisfaga la máxima demanda horaria del día
de mayor consumo.
a’ es la relación entre el caudal máximo
diario y el caudal medio diario
a’ = Q máx. diario / Q medio diario
1,3 < a’ < 1,5

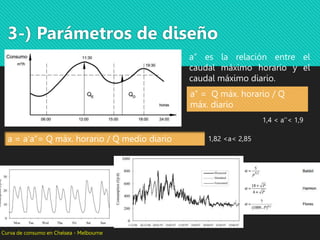

30. 3-) Parámetros de diseño
a’’ = Q máx. horario / Q
máx. diario
a’’ es la relación entre el
caudal máximo horario y el
caudal máximo diario.
1,4 < a’‘< 1,9
a = a‘a’’= Q máx. horario / Q medio diario 1,82 <a< 2,85
Curva de consumo en Chelsea - Melbourne

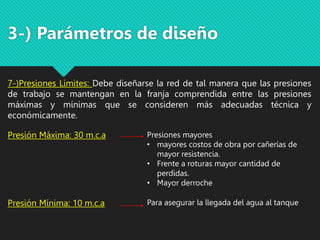

31. 3-) Parámetros de diseño
7-)Presiones Limites: Debe diseñarse la red de tal manera que las presiones
de trabajo se mantengan en la franja comprendida entre las presiones
máximas y mínimas que se consideren más adecuadas técnica y
económicamente.
Presión Máxima: 30 m.c.a Presiones mayores
• mayores costos de obra por cañerías de
mayor resistencia.
• Frente a roturas mayor cantidad de
perdidas.
• Mayor derroche
Presión Mínima: 10 m.c.a Para asegurar la llegada del agua al tanque

32. 3-) Parámetros de diseño

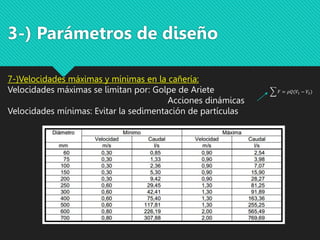

7-)Velocidades máximas y mínimas en la cañería:
Velocidades máximas se limitan por: Golpe de Ariete
Acciones dinámicas
Velocidades mínimas: Evitar la sedimentación de partículas
𝐹 = 𝜌𝑄(𝑉1 − 𝑉2)

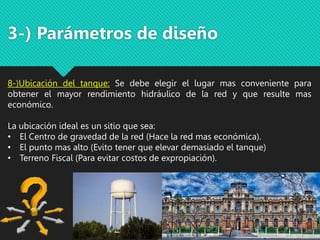

33. 3-) Parámetros de diseño
8-)Ubicación del tanque: Se debe elegir el lugar mas conveniente para
obtener el mayor rendimiento hidráulico de la red y que resulte mas
económico.
La ubicación ideal es un sitio que sea:
• El Centro de gravedad de la red (Hace la red mas económica).
• El punto mas alto (Evito tener que elevar demasiado el tanque)
• Terreno Fiscal (Para evitar costos de expropiación).

34. 3-) Parámetros de diseño

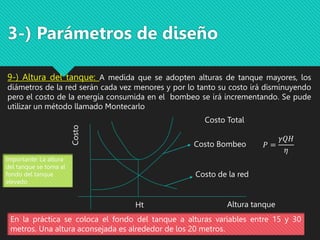

9-) Altura del tanque: A medida que se adopten alturas de tanque mayores, los
diámetros de la red serán cada vez menores y por lo tanto su costo irá disminuyendo
pero el costo de la energía consumida en el bombeo se irá incrementando. Se pude
utilizar un método llamado Montecarlo
En la práctica se coloca el fondo del tanque a alturas variables entre 15 y 30
metros. Una altura aconsejada es alrededor de los 20 metros.
Costo
Costo Bombeo
Costo de la red
Costo Total
Altura tanque
Ht
Importante: La altura
del tanque se toma al
fondo del tanque
elevado
𝑃 =
𝛾𝑄𝐻
𝜂

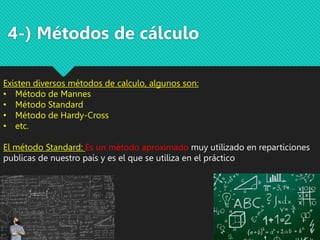

35. 4-) Métodos de cálculo
Existen diversos métodos de calculo, algunos son:
• Método de Mannes
• Método Standard
• Método de Hardy-Cross
• etc.
El método Standard: Es un método aproximado muy utilizado en reparticiones
publicas de nuestro país y es el que se utiliza en el práctico

36. 4-) Métodos de cálculo

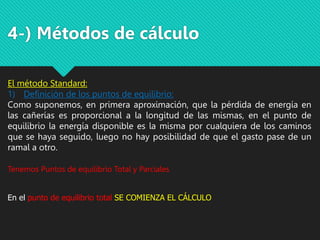

El método Standard:
1) Definición de los puntos de equilibrio:
Como suponemos, en primera aproximación, que la pérdida de energía en
las cañerías es proporcional a la longitud de las mismas, en el punto de
equilibrio la energía disponible es la misma por cualquiera de los caminos
que se haya seguido, luego no hay posibilidad de que el gasto pase de un
ramal a otro.

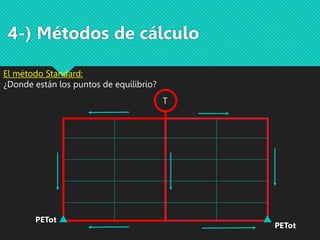

Tenemos Puntos de equilibrio Total y Parciales
En el punto de equilibrio total SE COMIENZA EL CÁLCULO

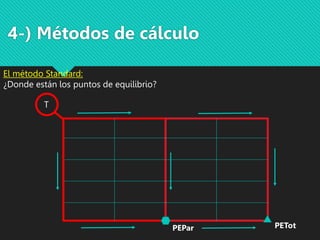

37. 4-) Métodos de cálculo
T
PETot
PEPar
El método Standard:

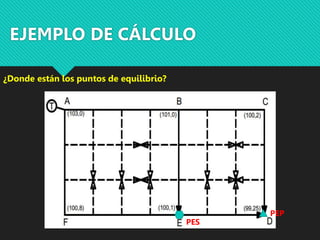

¿Donde están los puntos de equilibrio?

38. El método Standard:
¿Donde están los puntos de equilibrio?
4-) Métodos de cálculo
T
PETot
PETot

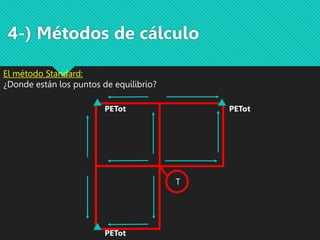

39. 4-) Métodos de cálculo
El método Standard:
¿Donde están los puntos de equilibrio?
T
PETot
PETot
PETot

40. 4-) Métodos de cálculo
El método Standard:
2) Atribución de las cañerías secundarias
Las cañerías secundarias están alimentadas en sus extremos por las
principales
CAÑERÍA
MAESTRA
CAÑERÍA
MAESTRA
LÍNEA
PIEZOMÉTRICA
P.E.
CAÑERÍA
SECUNDARIA
2 / 3 L 1 / 3 L
Se considera que desde el punto de mayor presión se alimenta 2/3 de la
longitud de la secundaria y desde el punto de menor presión 1/3.

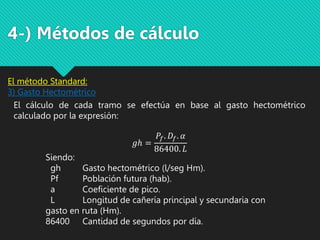

41. 4-) Métodos de cálculo
El cálculo de cada tramo se efectúa en base al gasto hectométrico
calculado por la expresión:
𝑔ℎ =
𝑃𝑓. 𝐷𝑓. 𝛼
86400. 𝐿
Siendo:
gh Gasto hectométrico (l/seg Hm).
Pf Población futura (hab).
a Coeficiente de pico.
L Longitud de cañería principal y secundaria con
gasto en ruta (Hm).
86400 Cantidad de segundos por día.
El método Standard:
3) Gasto Hectométrico

42. 4-) Métodos de cálculo
El método Standard:
4) Gasto en los tramos

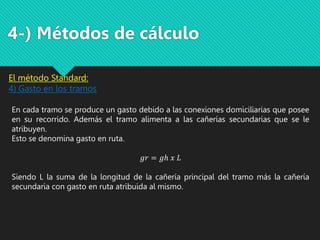

En cada tramo se produce un gasto debido a las conexiones domiciliarias que posee
en su recorrido. Además el tramo alimenta a las cañerías secundarias que se le
atribuyen.
Esto se denomina gasto en ruta.
𝑔𝑟 = 𝑔ℎ 𝑥 𝐿
Siendo L la suma de la longitud de la cañería principal del tramo más la cañería
secundaria con gasto en ruta atribuida al mismo.

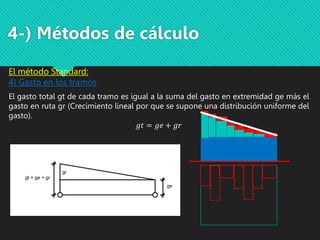

43. El gasto total gt de cada tramo es igual a la suma del gasto en extremidad ge más el
gasto en ruta gr (Crecimiento lineal por que se supone una distribución uniforme del
gasto).
𝑔𝑡 = 𝑔𝑒 + 𝑔𝑟
gt = ge + gr
gr
ge
4-) Métodos de cálculo
El método Standard:
4) Gasto en los tramos

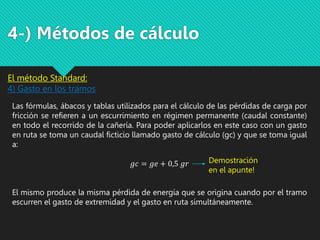

44. Las fórmulas, ábacos y tablas utilizados para el cálculo de las pérdidas de carga por
fricción se refieren a un escurrimiento en régimen permanente (caudal constante)
en todo el recorrido de la cañería. Para poder aplicarlos en este caso con un gasto
en ruta se toma un caudal ficticio llamado gasto de cálculo (gc) y que se toma igual
a:
𝑔𝑐 = 𝑔𝑒 + 0,5 𝑔𝑟
El mismo produce la misma pérdida de energía que se origina cuando por el tramo
escurren el gasto de extremidad y el gasto en ruta simultáneamente.
El método Standard:
4) Gasto en los tramos
4-) Métodos de cálculo
Demostración
en el apunte!

45. 4-) Métodos de cálculo
El método Standard:

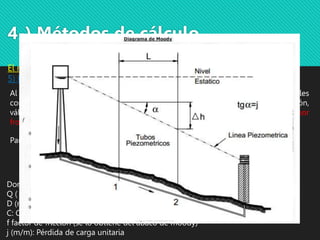

5) Perdida de carga
Al calcular las pérdidas de carga no se tienen en cuenta las pérdidas singulares tales
como las debidas a la velocidad, cambio de dirección, variaciones de sección,
válvulas, etc., y se consideran únicamente las pérdidas de carga producidas por
frotamiento.
Donde:
Q ( m 3/seg ): Caudal
D (m): Diámetro de la cañería
C: Coeficiente de rugosidad
f factor de fricción (se lo obtiene del abaco de moody)
j (m/m): Pérdida de carga unitaria
𝑗 =
10,643. 𝑄1,85
𝐶1,85𝐷4,87
Para calcular las perdidas podemos usar Hazen-Williams o Darcy-Weisbach
HW 𝑗 =
8. 𝑓. 𝑄2
𝐷5. 𝑔. 𝜋2
DW

46. 4-) Métodos de cálculo
El método Standard:

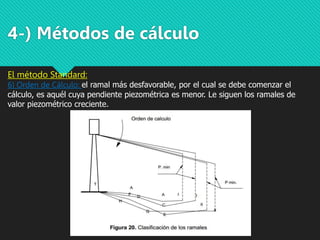

6) Orden de Cálculo: el ramal más desfavorable, por el cual se debe comenzar el
cálculo, es aquél cuya pendiente piezométrica es menor. Le siguen los ramales de
valor piezométrico creciente.

47. 5-) Elementos integrantes de
una red
Al comprar una cañería debo tener en cuenta la presión que puede soportar
la misma, esto se llama clase de la cañería. Por ej. Una cañería clase 10 (10
kg/cm2) soporta 100 m.c.a
Cañería de PEAD

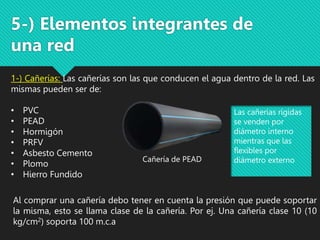

1-) Cañerías: Las cañerías son las que conducen el agua dentro de la red. Las
mismas pueden ser de:
• PVC
• PEAD
• Hormigón
• PRFV
• Asbesto Cemento
• Plomo
• Hierro Fundido
Las cañerías rígidas
se venden por
diámetro interno
mientras que las
flexibles por
diámetro externo

48. 5-) Elementos integrantes de
una red

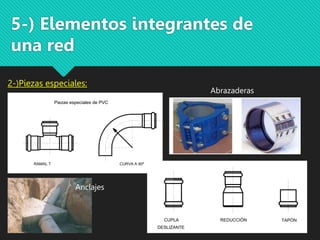

2-)Piezas especiales:
CURVA A 90º
RAMAL T
Piezas especiales de PVC
TAPÓN
CUPLA
DESLIZANTE
REDUCCIÓN
Abrazaderas
Anclajes

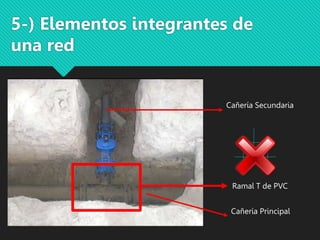

49. 5-) Elementos integrantes de
una red
Ramal T de PVC
Cañería Secundaria
Cañería Principal

50. 5-) Elementos integrantes de
una red

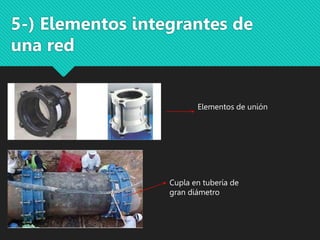

Elementos de unión
Cupla en tubería de
gran diámetro

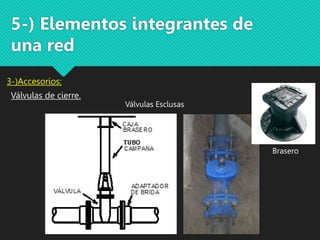

51. 5-) Elementos integrantes de
una red
3-)Accesorios:
Válvulas de cierre.
Válvulas Esclusas
Brasero

52. Válvulas Mariposa
5-) Elementos integrantes de
una red
VÁLVULA
VÁLVULA
CONEXIÓN
ADAPTADOR
DE BRIDA
PASAMURO
VÁLVULA MARIPOSA

53. 5-) Elementos integrantes de
una red
1)
2)
3)

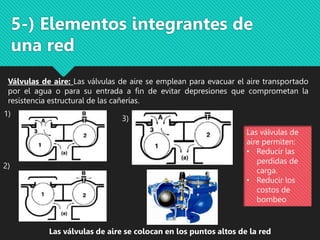

Válvulas de aire: Las válvulas de aire se emplean para evacuar el aire transportado
por el agua o para su entrada a fin de evitar depresiones que comprometan la
resistencia estructural de las cañerías.
Las válvulas de
aire permiten:
• Reducir las
perdidas de
carga.
• Reducir los
costos de
bombeo
Las válvulas de aire se colocan en los puntos altos de la red

54. 5-) Elementos integrantes de
una red

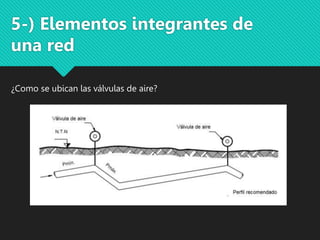

¿Como se ubican las válvulas de aire?

55. 5-) Elementos integrantes de
una red
VÁLVULA
MARCO Y
TAPA REJA
ESCLUSA
RAMAL T
CURVA 22º 30
ADAPTADOR DE BRIDA

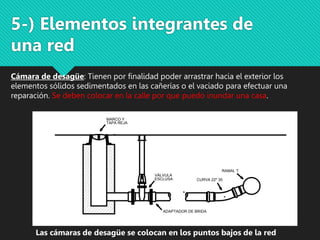

Cámara de desagüe: Tienen por finalidad poder arrastrar hacia el exterior los
elementos sólidos sedimentados en las cañerías o el vaciado para efectuar una
reparación. Se deben colocar en la calle por que puedo inundar una casa.
Las cámaras de desagüe se colocan en los puntos bajos de la red

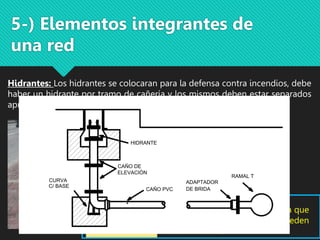

56. Hidrantes: Los hidrantes se colocaran para la defensa contra incendios, debe
haber un hidrante por tramo de cañería y los mismos deben estar separados
aproximadamente 200 m en tres bolillo.
5-) Elementos integrantes de
una red
Se adopta esa distancia
por que se considera que
la manguera tiene un radio
de acción de 100m .
Se los debe ubicar de tal manera que
todos los tramos de cañerías queden
con un hidrante.
ADAPTADOR
CAÑO PVC
CAÑO DE
HIDRANTE
DE BRIDA
RAMAL T
ELEVACIÓN
C/ BASE
CURVA

57. 5-) Elementos integrantes de
una red

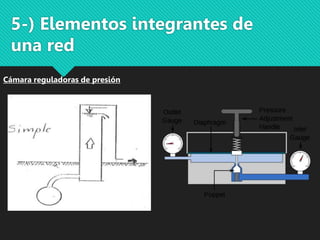

Cámara reguladoras de presión

58. 5-) Elementos integrantes de
una red

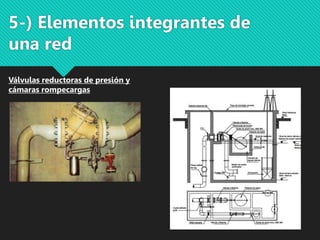

Válvulas reductoras de presión y
cámaras rompecargas

59. 5-) Elementos integrantes de
una red
4-)Conexiones domiciliarias: (SE VERA MAS ADELANTE)

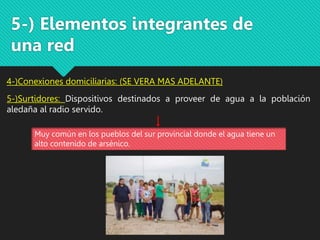

5-)Surtidores: Dispositivos destinados a proveer de agua a la población
aledaña al radio servido.
Muy común en los pueblos del sur provincial donde el agua tiene un
alto contenido de arsénico.

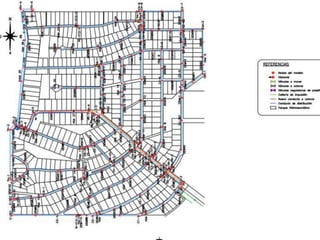

60. 5-) Elementos integrantes de
una red
TAPÓN
VÁLVULA ESCLUSA
CAÑERÍA SECUNDARIA PROYECTADA
CAÑERÍA MAESTRA PROYECTADA
REFERENCIAS
RAMAL SIMPLE
HIDRANTE
CÁMARA DE DESAGÜE
VÁLVULA DE AIRE
Malla cerrada completa

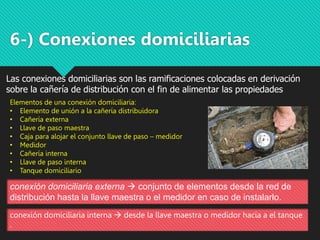

61. 6-) Conexiones domiciliarias
Las conexiones domiciliarias son las ramificaciones colocadas en derivación
sobre la cañería de distribución con el fin de alimentar las propiedades
conexión domiciliaria externa  conjunto de elementos desde la red de
distribución hasta la llave maestra o el medidor en caso de instalarlo.
conexión domiciliaria interna  desde la llave maestra o medidor hacia a el tanque
.
Elementos de una conexión domiciliaria:
• Elemento de unión a la cañería distribuidora
• Cañería externa
• Llave de paso maestra
• Caja para alojar el conjunto llave de paso – medidor
• Medidor
• Cañería interna
• Llave de paso interna
• Tanque domiciliario

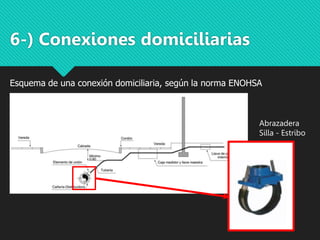

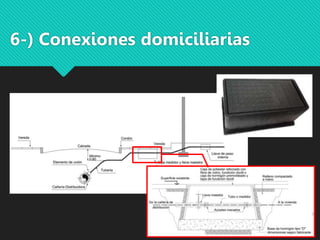

62. Esquema de una conexión domiciliaria, según la norma ENOHSA
6-) Conexiones domiciliarias
Abrazadera
Silla - Estribo

63. 6-) Conexiones domiciliarias

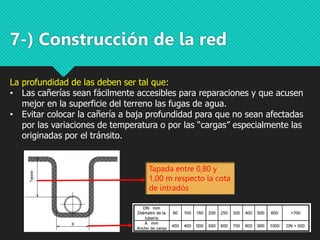

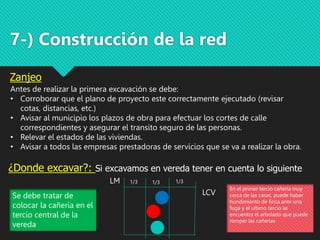

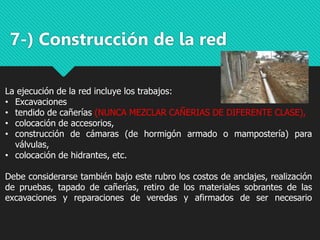

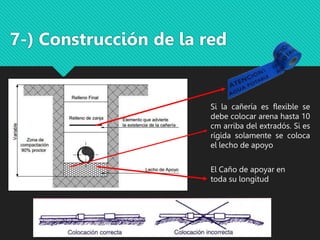

64. 7-) Construcción de la red
La ejecución de la red incluye los trabajos:
• Excavaciones
• tendido de cañerías (NUNCA MEZCLAR CAÑERIAS DE DIFERENTE CLASE),
• colocación de accesorios,
• construcción de cámaras (de hormigón armado o mampostería) para
válvulas,
• colocación de hidrantes, etc.
Debe considerarse también bajo este rubro los costos de anclajes, realización
de pruebas, tapado de cañerías, retiro de los materiales sobrantes de las
excavaciones y reparaciones de veredas y afirmados de ser necesario

65. 7-) Construcción de la red
Zanjeo
Antes de realizar la primera excavación se debe:
• Corroborar que el plano de proyecto este correctamente ejecutado (revisar
cotas, distancias, etc.)
• Avisar al municipio los plazos de obra para efectuar los cortes de calle
correspondientes y asegurar el transito seguro de las personas.
• Relevar el estados de las viviendas.
• Avisar a todos las empresas prestadoras de servicios que se va a realizar la obra.
¿Donde excavar?: Si excavamos en vereda tener en cuenta lo siguiente
LM
LCV
1/3 1/3 1/3
Se debe tratar de
colocar la cañería en el
tercio central de la
vereda
En el primer tercio cañería muy
cerca de las casas, puede haber
hundimiento de finca ante una
fuga y el ultimo tercio se
encuentra el arbolado que puede
romper las cañerias

66. 7-) Construcción de la red
La profundidad de las deben ser tal que:
• Las cañerías sean fácilmente accesibles para reparaciones y que acusen
mejor en la superficie del terreno las fugas de agua.
• Evitar colocar la cañería a baja profundidad para que no sean afectadas
por las variaciones de temperatura o por las “cargas” especialmente las
originadas por el tránsito.
Tapada entre 0,80 y
1,00 m respecto la cota
de intradós

67. 7-) Construcción de la red
Si la cañería es flexible se
debe colocar arena hasta 10
cm arriba del extradós. Si es
rígida solamente se coloca
el lecho de apoyo
El Caño de apoyar en
toda su longitud

68. 7-) Construcción de la red

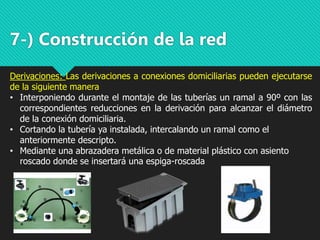

Derivaciones: Las derivaciones a conexiones domiciliarias pueden ejecutarse
de la siguiente manera
• Interponiendo durante el montaje de las tuberías un ramal a 90º con las
correspondientes reducciones en la derivación para alcanzar el diámetro
de la conexión domiciliaria.
• Cortando la tubería ya instalada, intercalando un ramal como el
anteriormente descripto.
• Mediante una abrazadera metálica o de material plástico con asiento
roscado donde se insertará una espiga-roscada

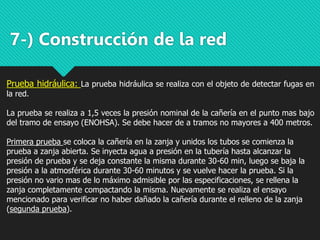

69. 7-) Construcción de la red
Prueba hidráulica: La prueba hidráulica se realiza con el objeto de detectar fugas en
la red.
La prueba se realiza a 1,5 veces la presión nominal de la cañería en el punto mas bajo
del tramo de ensayo (ENOHSA). Se debe hacer de a tramos no mayores a 400 metros.
Primera prueba se coloca la cañería en la zanja y unidos los tubos se comienza la
prueba a zanja abierta. Se inyecta agua a presión en la tubería hasta alcanzar la
presión de prueba y se deja constante la misma durante 30-60 min, luego se baja la
presión a la atmosférica durante 30-60 minutos y se vuelve hacer la prueba. Si la
presión no vario mas de lo máximo admisible por las especificaciones, se rellena la
zanja completamente compactando la misma. Nuevamente se realiza el ensayo
mencionado para verificar no haber dañado la cañería durante el relleno de la zanja
(segunda prueba).

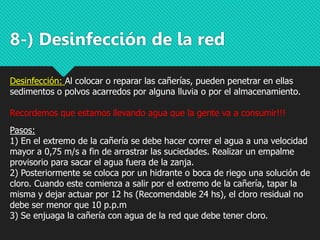

70. 8-) Desinfección de la red
Desinfección: Al colocar o reparar las cañerías, pueden penetrar en ellas
sedimentos o polvos acarredos por alguna lluvia o por el almacenamiento.
Recordemos que estamos llevando agua que la gente va a consumir!!!
Pasos:
1) En el extremo de la cañería se debe hacer correr el agua a una velocidad
mayor a 0,75 m/s a fin de arrastrar las suciedades. Realizar un empalme
provisorio para sacar el agua fuera de la zanja.
2) Posteriormente se coloca por un hidrante o boca de riego una solución de
cloro. Cuando este comienza a salir por el extremo de la cañería, tapar la
misma y dejar actuar por 12 hs (Recomendable 24 hs), el cloro residual no
debe ser menor que 10 p.p.m
3) Se enjuaga la cañería con agua de la red que debe tener cloro.

71. EJEMPLO DE CÁLCULO

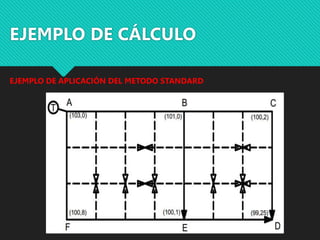

EJEMPLO DE APLICACIÓN DEL METODO STANDARD

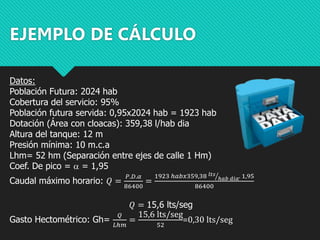

72. EJEMPLO DE CÁLCULO
Datos:
Población Futura: 2024 hab
Cobertura del servicio: 95%
Población futura servida: 0,95x2024 hab = 1923 hab
Dotación (Área con cloacas): 359,38 l/hab dia
Altura del tanque: 12 m
Presión mínima: 10 m.c.a
Lhm= 52 hm (Separación entre ejes de calle 1 Hm)
Coef. De pico = a = 1,95
Caudal máximo horario: 𝑄 =
𝑃.𝐷.𝛼
86400
=
1923 ℎ𝑎𝑏𝑥359,38 𝑙𝑡𝑠
ℎ𝑎𝑏 𝑑𝑖𝑎. 1,95
86400
𝑄 = 15,6 lts/seg
Gasto Hectométrico: Gh=
𝑄
𝐿ℎ𝑚
=
15,6 lts/seg
52
=0,30 lts/seg

73. EJEMPLO DE CÁLCULO

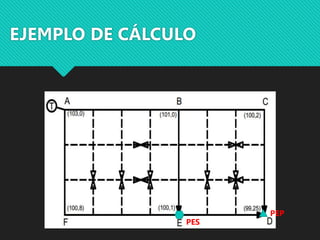

¿Donde están los puntos de equilibrio?
PEP
PES

74. EJEMPLO DE CÁLCULO

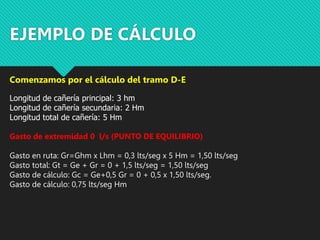

Comenzamos por el cálculo del tramo D-E
Longitud de cañería principal: 3 hm
Longitud de cañería secundaria: 2 Hm
Longitud total de cañería: 5 Hm
Gasto de extremidad 0 l/s (PUNTO DE EQUILIBRIO)
Gasto en ruta: Gr=Ghm x Lhm = 0,3 lts/seg x 5 Hm = 1,50 lts/seg
Gasto total: Gt = Ge + Gr = 0 + 1,5 lts/seg = 1,50 lts/seg
Gasto de cálculo: Gc = Ge+0,5 Gr = 0 + 0,5 x 1,50 lts/seg.
Gasto de cálculo: 0,75 lts/seg Hm

75. EJEMPLO DE CÁLCULO
PEP
PES

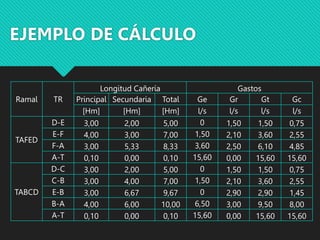

76. EJEMPLO DE CÁLCULO
Ramal TR
Longitud Cañería Gastos
Principal Secundaria Total Ge Gr Gt Gc
[Hm] [Hm] [Hm] l/s l/s l/s l/s
TAFED
D-E 3,00 2,00 5,00 0 1,50 1,50 0,75
E-F 4,00 3,00 7,00 1,50 2,10 3,60 2,55
F-A 3,00 5,33 8,33 3,60 2,50 6,10 4,85
A-T 0,10 0,00 0,10 15,60 0,00 15,60 15,60
TABCD
D-C 3,00 2,00 5,00 0 1,50 1,50 0,75
C-B 3,00 4,00 7,00 1,50 2,10 3,60 2,55
E-B 3,00 6,67 9,67 0 2,90 2,90 1,45
B-A 4,00 6,00 10,00 6,50 3,00 9,50 8,00
A-T 0,10 0,00 0,10 15,60 0,00 15,60 15,60

77. EJEMPLO DE CÁLCULO

78. EJEMPLO DE CÁLCULO

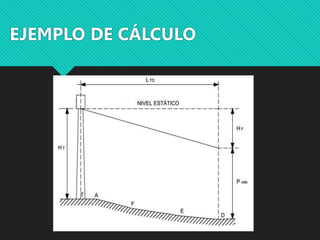

Perdida de carga unitaria teórica
𝐽𝑡 =
(𝐶𝐴 + 𝐻𝑡 − 𝐶𝐷 − 𝑃𝑃𝑚𝑖𝑛)
𝐿𝑇𝐷
Se considera que la longitud del tramo TA = 10 m
𝐽𝑡 =
(103,00 + 12,00 − 99,25 − 10,00)
1010
𝐽𝑡 = 0,0057 m/m

79. EJEMPLO DE CÁLCULO
PEP
PES

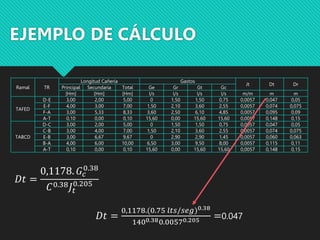

80. EJEMPLO DE CÁLCULO
Ramal TR
Longitud Cañería Gastos
Jt Dt Dr
Principal Secundaria Total Ge Gr Gt Gc
[Hm] [Hm] [Hm] l/s l/s l/s l/s m/m m m
TAFED
D-E 3,00 2,00 5,00 0 1,50 1,50 0,75 0,0057 0,047 0,05
E-F 4,00 3,00 7,00 1,50 2,10 3,60 2,55 0,0057 0,074 0,075
F-A 3,00 5,33 8,33 3,60 2,50 6,10 4,85 0,0057 0,095 0,09
A-T 0,10 0,00 0,10 15,60 0,00 15,60 15,60 0,0057 0,148 0,15
TABCD
D-C 3,00 2,00 5,00 0 1,50 1,50 0,75 0,0057 0,047 0,05
C-B 3,00 4,00 7,00 1,50 2,10 3,60 2,55 0,0057 0,074 0,075
E-B 3,00 6,67 9,67 0 2,90 2,90 1,45 0,0057 0,060 0,063
B-A 4,00 6,00 10,00 6,50 3,00 9,50 8,00 0,0057 0,115 0,11
A-T 0,10 0,00 0,10 15,60 0,00 15,60 15,60 0,0057 0,148 0,15
𝐷𝑡 =
0,1178. 𝐺𝑐
0.38
𝐶0.38𝐽𝑡
0.205
𝐷𝑡 =
0,1178.(0.75 𝑙𝑡𝑠/𝑠𝑒𝑔)0.38
1400.380.00570.205 =0.047

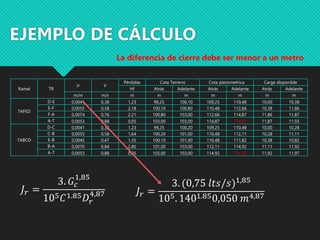

81. Ramal TR
Jr V
Pérdidas Cota Terreno Cota piezometrica Carga disponible
Hf Atrás Adelante Atrás Adelante Atrás Adelante
m/m m/s m m m m m m m
TAFED
D-E 0,0041 0,38 1,23 99,25 100,10 109,25 110,48 10,00 10,38
E-F 0,0055 0,58 2,18 100,10 100,80 110,48 112,66 10,38 11,86
F-A 0,0074 0,76 2,21 100,80 103,00 112,66 114,87 11,86 11,87
A-T 0,0053 0,88 0,05 103,00 103,00 114,87 114,93 11,87 11,93
TABCD
D-C 0,0041 0,38 1,23 99,25 100,20 109,25 110,48 10,00 10,28
C-B 0,0055 0,58 1,64 100,20 101,00 110,48 112,11 10,28 11,11
E-B 0,0045 0,47 1,35 100,10 101,00 110,48 111,82 10,38 10,82
B-A 0,0070 0,84 2,80 101,00 103,00 112,11 114,92 11,11 11,92
A-T 0,0053 0,88 0,05 103,00 103,00 114,92 114,97 11,92 11,97
EJEMPLO DE CÁLCULO
𝐽𝑟 =
3. 𝐺𝑐
1,85
105𝐶1.85𝐷𝑟
4,87 𝐽𝑟 =
3. (0,75 𝑙𝑡𝑠/𝑠)1,85
105. 1401.850,050 𝑚4,87

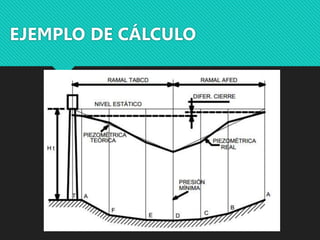

La diferencia de cierre debe ser menor a un metro

82. EJEMPLO DE CÁLCULO

83. EJEMPLO DE CÁLCULO

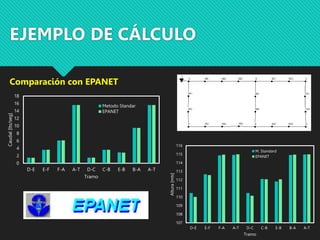

Comparación con EPANET
0
2
4
6
8
10
12
14
16
18
D-E E-F F-A A-T D-C C-B E-B B-A A-T
Caudal
[lts/seg]
Tramo
Metodo Standar
EPANET
107
108
109
110
111
112
113
114
115
116
D-E E-F F-A A-T D-C C-B E-B B-A A-T
Altura
[mts]
Tramo
M. Standard
EPANET

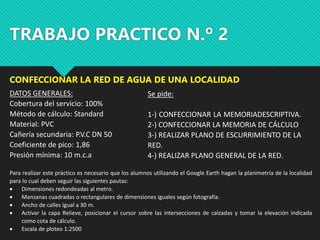

84. TRABAJO PRACTICO N.º 2
CONFECCIONAR LA RED DE AGUA DE UNA LOCALIDAD
DATOS GENERALES:
Cobertura del servicio: 100%
Método de cálculo: Standard
Material: PVC
Cañería secundaria: P.V.C DN 50
Coeficiente de pico: 1,86
Presión mínima: 10 m.c.a
Se pide:
1-) CONFECCIONAR LA MEMORIADESCRIPTIVA.
2-) CONFECCIONAR LA MEMORIA DE CÁLCULO
3-) REALIZAR PLANO DE ESCURRIMIENTO DE LA
RED.
4-) REALIZAR PLANO GENERAL DE LA RED.
Para realizar este práctico es necesario que los alumnos utilizando el Google Earth hagan la planimetría de la localidad
para lo cual deben seguir las siguientes pautas:
 Dimensiones redondeadas al metro.
 Manzanas cuadradas o rectangulares de dimensiones iguales según fotografía.
 Ancho de calles igual a 30 m.
 Activar la capa Relieve, posicionar el cursor sobre las intersecciones de calzadas y tomar la elevación indicada
como cota de cálculo.
 Escala de ploteo 1:2500

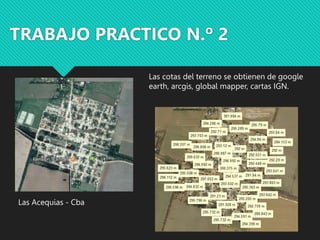

85. TRABAJO PRACTICO N.º 2
Las Acequias - Cba
Las cotas del terreno se obtienen de google
earth, arcgis, global mapper, cartas IGN.

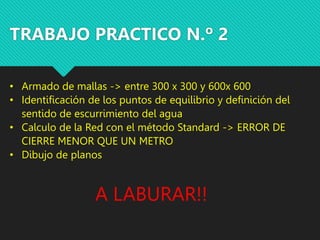

86. TRABAJO PRACTICO N.º 2
• Armado de mallas -> entre 300 x 300 y 600x 600
• Identificación de los puntos de equilibrio y definición del
sentido de escurrimiento del agua
• Calculo de la Red con el método Standard -> ERROR DE
CIERRE MENOR QUE UN METRO
• Dibujo de planos
A LABURAR!!
