1. Introducción
El presente informe es elaborado con la finalidad de redactar
información Clara y precisa sobre nuestra práctica realizada con el
“nivel en A”.
Con nuestra práctica realizada queremos obtener datos de
desnivel y así mismo crear surcos a nivel y también la creación de
acequias con un determinado desnivel dependiendo al punto que
queremos llevarla.
Estás prácticas nos ayudan a la conservación de suelos, ya que
sabemos que en estos últimos años por el mal manejo de nosotros
los agricultores los suelos se van degradando y así pierden sus
nutrientes convirtiéndose en un suelo infértil, es por ello que
nosotros utilizamos el criterio técnico para evitar o reducir estás
malas prácticas y así incentivar a la toma de conciencia de los
agricultores y así darle un adecuado manejo.
Objetivo general:
• Realizar prácticas con el uso del “nivel en A”
Objetivos específicos:
▪ Encontrar el desnivel del terreno Elegido.
▪ En el terreno hacer surcos a nivel.
▪ Hacer una acequia utilizando un desnivel de 1%.

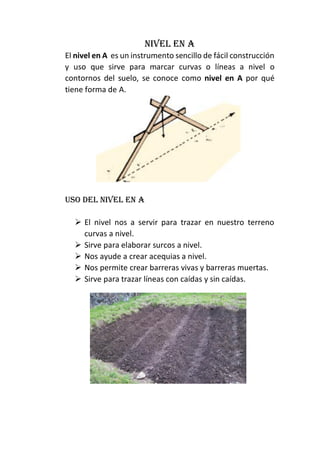

2. NIVEL EN A
El nivel en A es un instrumento sencillo de fácil construcción
y uso que sirve para marcar curvas o líneas a nivel o
contornos del suelo, se conoce como nivel en A por qué
tiene forma de A.
Uso del nivel en A
➢ El nivel nos a servir para trazar en nuestro terreno
curvas a nivel.
➢ Sirve para elaborar surcos a nivel.
➢ Nos ayude a crear acequias a nivel.
➢ Nos permite crear barreras vivas y barreras muertas.
➢ Sirve para trazar líneas con caídas y sin caídas.

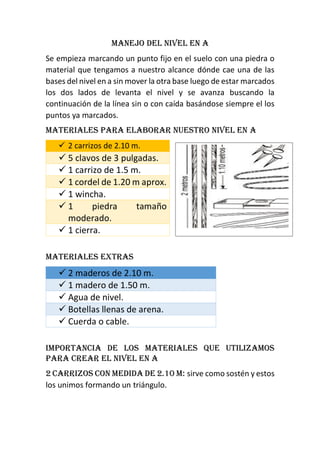

3. MANEJO DEL NIVEL EN A
Se empieza marcando un punto fijo en el suelo con una piedra o
material que tengamos a nuestro alcance dónde cae una de las
bases del nivel en a sin mover la otra base luego de estar marcados
los dos lados de levanta el nivel y se avanza buscando la
continuación de la línea sin o con caída basándose siempre el los
puntos ya marcados.
Materiales para elaborar nuestro nivel en a
✓ 2 carrizos de 2.10 m.
✓ 5 clavos de 3 pulgadas.
✓ 1 carrizo de 1.5 m.
✓ 1 cordel de 1.20 m aprox.
✓ 1 wincha.
✓ 1 piedra tamaño
moderado.
✓ 1 cierra.
Materiales extras
✓ 2 maderos de 2.10 m.
✓ 1 madero de 1.50 m.
✓ Agua de nivel.
✓ Botellas llenas de arena.
✓ Cuerda o cable.
Importancia de los materiales que utilizamos
para crear el nivel en a
2 carrizos con medida de 2.10 m: sirve como sostén y estos
los unimos formando un triángulo.

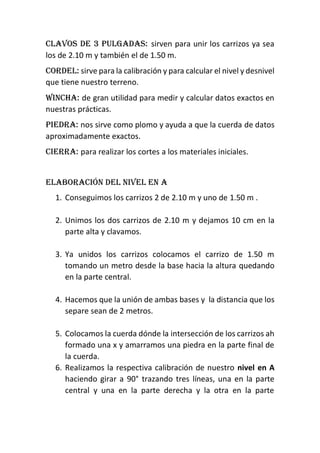

4. Clavos de 3 pulgadas: sirven para unir los carrizos ya sea
los de 2.10 m y también el de 1.50 m.
Cordel: sirve para la calibración y para calcular el nivel y desnivel
que tiene nuestro terreno.
Wincha: de gran utilidad para medir y calcular datos exactos en
nuestras prácticas.
Piedra: nos sirve como plomo y ayuda a que la cuerda de datos
aproximadamente exactos.
Cierra: para realizar los cortes a los materiales iniciales.
Elaboración del nivel en a
1. Conseguimos los carrizos 2 de 2.10 m y uno de 1.50 m .
2. Unimos los dos carrizos de 2.10 m y dejamos 10 cm en la
parte alta y clavamos.
3. Ya unidos los carrizos colocamos el carrizo de 1.50 m
tomando un metro desde la base hacia la altura quedando
en la parte central.
4. Hacemos que la unión de ambas bases y la distancia que los
separe sean de 2 metros.
5. Colocamos la cuerda dónde la intersección de los carrizos ah
formado una x y amarramos una piedra en la parte final de
la cuerda.
6. Realizamos la respectiva calibración de nuestro nivel en A
haciendo girar a 90° trazando tres líneas, una en la parte
central y una en la parte derecha y la otra en la parte

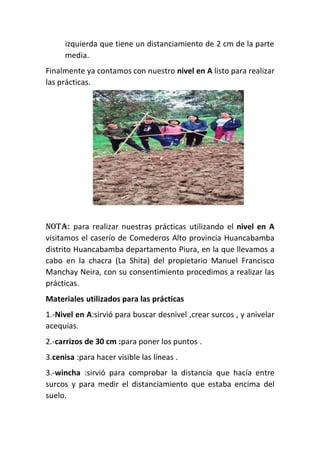

5. izquierda que tiene un distanciamiento de 2 cm de la parte
media.
Finalmente ya contamos con nuestro nivel en A listo para realizar
las prácticas.
NOTA: para realizar nuestras prácticas utilizando el nivel en A
visitamos el caserío de Comederos Alto provincia Huancabamba
distrito Huancabamba departamento Piura, en la que llevamos a
cabo en la chacra (La Shita) del propietario Manuel Francisco
Manchay Neira, con su consentimiento procedimos a realizar las
prácticas.
Materiales utilizados para las prácticas
1.-Nivel en A:sirvió para buscar desnivel ,crear surcos , y anivelar
acequias.
2.-carrizos de 30 cm :para poner los puntos .
3.cenisa :para hacer visible las líneas .
3.-wincha :sirvió para comprobar la distancia que hacía entre
surcos y para medir el distanciamiento que estaba encima del
suelo.

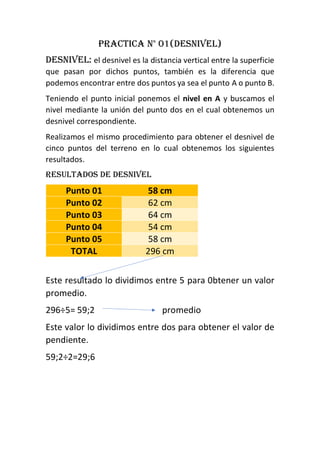

6. Practica n° 01(Desnivel)
Desnivel: el desnivel es la distancia vertical entre la superficie
que pasan por dichos puntos, también es la diferencia que
podemos encontrar entre dos puntos ya sea el punto A o punto B.
Teniendo el punto inicial ponemos el nivel en A y buscamos el
nivel mediante la unión del punto dos en el cual obtenemos un
desnivel correspondiente.
Realizamos el mismo procedimiento para obtener el desnivel de
cinco puntos del terreno en lo cual obtenemos los siguientes
resultados.
RESULTADOS DE DESNIVEL
Punto 01 58 cm
Punto 02 62 cm
Punto 03 64 cm
Punto 04 54 cm
Punto 05 58 cm
TOTAL 296 cm
Este resultado lo dividimos entre 5 para 0btener un valor
promedio.
296÷5= 59;2 promedio
Este valor lo dividimos entre dos para obtener el valor de
pendiente.
59;2÷2=29;6

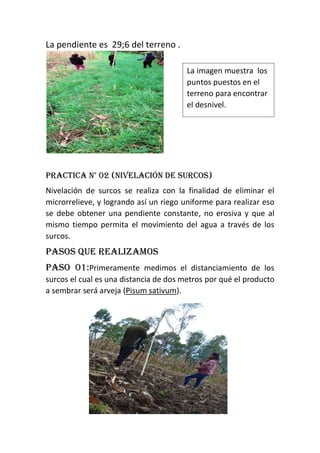

7. La pendiente es 29;6 del terreno .
Practica n° 02 (nivelación de surcos)
Nivelación de surcos se realiza con la finalidad de eliminar el
microrrelieve, y logrando así un riego uniforme para realizar eso
se debe obtener una pendiente constante, no erosiva y que al
mismo tiempo permita el movimiento del agua a través de los
surcos.
Pasos que realizamos
Paso 01:Primeramente medimos el distanciamiento de los
surcos el cual es una distancia de dos metros por qué el producto
a sembrar será arveja (Pisum sativum).
La imagen muestra los
puntos puestos en el
terreno para encontrar
el desnivel.

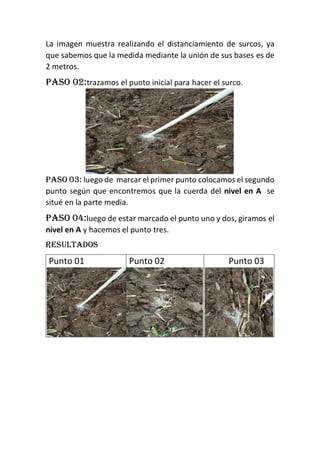

8. La imagen muestra realizando el distanciamiento de surcos, ya
que sabemos que la medida mediante la unión de sus bases es de
2 metros.
Paso 02:trazamos el punto inicial para hacer el surco.
Paso 03: luego de marcar el primer punto colocamos el segundo
punto según que encontremos que la cuerda del nivel en A se
situé en la parte media.
Paso 04:luego de estar marcado el punto uno y dos, giramos el
nivel en A y hacemos el punto tres.
Resultados
Punto 01 Punto 02 Punto 03

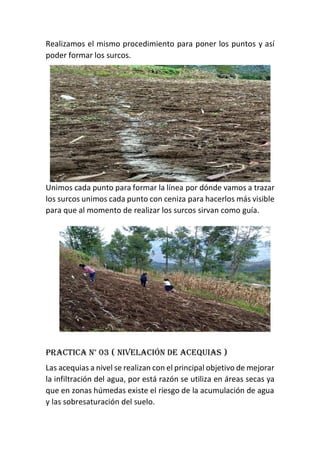

9. Realizamos el mismo procedimiento para poner los puntos y así
poder formar los surcos.
Unimos cada punto para formar la línea por dónde vamos a trazar
los surcos unimos cada punto con ceniza para hacerlos más visible
para que al momento de realizar los surcos sirvan como guía.
Practica n° 03 ( nivelación de acequias )
Las acequias a nivel se realizan con el principal objetivo de mejorar
la infiltración del agua, por está razón se utiliza en áreas secas ya
que en zonas húmedas existe el riesgo de la acumulación de agua
y las sobresaturación del suelo.

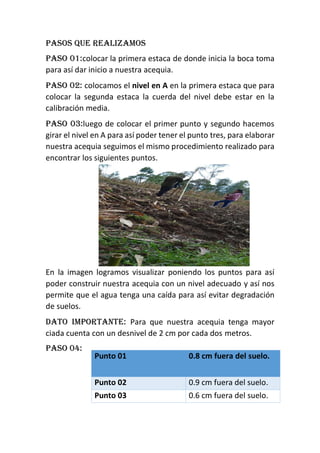

10. Pasos que realizamos
Paso 01:colocar la primera estaca de donde inicia la boca toma
para así dar inicio a nuestra acequia.
Paso 02: colocamos el nivel en A en la primera estaca que para
colocar la segunda estaca la cuerda del nivel debe estar en la
calibración media.
Paso 03:luego de colocar el primer punto y segundo hacemos
girar el nivel en A para así poder tener el punto tres, para elaborar
nuestra acequia seguimos el mismo procedimiento realizado para
encontrar los siguientes puntos.
En la imagen logramos visualizar poniendo los puntos para así
poder construir nuestra acequia con un nivel adecuado y así nos
permite que el agua tenga una caída para así evitar degradación
de suelos.
Dato importante: Para que nuestra acequia tenga mayor
ciada cuenta con un desnivel de 2 cm por cada dos metros.
Paso 04:
Punto 01 0.8 cm fuera del suelo.
Punto 02 0.9 cm fuera del suelo.
Punto 03 0.6 cm fuera del suelo.

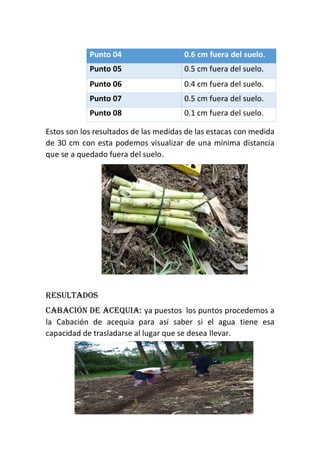

11. Estos son los resultados de las medidas de las estacas con medida
de 30 cm con esta podemos visualizar de una mínima distancia
que se a quedado fuera del suelo.
Resultados
Cabación de acequia: ya puestos los puntos procedemos a
la Cabación de acequia para así saber si el agua tiene esa
capacidad de trasladarse al lugar que se desea llevar.
Punto 04 0.6 cm fuera del suelo.
Punto 05 0.5 cm fuera del suelo.
Punto 06 0.4 cm fuera del suelo.
Punto 07 0.5 cm fuera del suelo.
Punto 08 0.1 cm fuera del suelo.

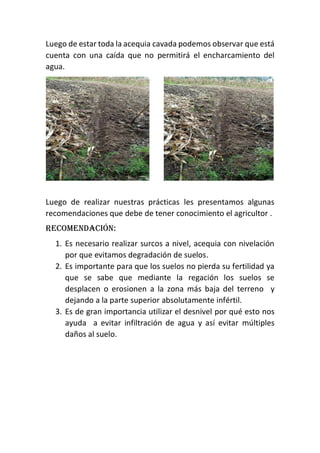

12. Luego de estar toda la acequia cavada podemos observar que está
cuenta con una caída que no permitirá el encharcamiento del
agua.
Luego de realizar nuestras prácticas les presentamos algunas
recomendaciones que debe de tener conocimiento el agricultor .
Recomendación:
1. Es necesario realizar surcos a nivel, acequia con nivelación
por que evitamos degradación de suelos.
2. Es importante para que los suelos no pierda su fertilidad ya
que se sabe que mediante la regación los suelos se
desplacen o erosionen a la zona más baja del terreno y
dejando a la parte superior absolutamente infértil.
3. Es de gran importancia utilizar el desnivel por qué esto nos
ayuda a evitar infiltración de agua y así evitar múltiples
daños al suelo.

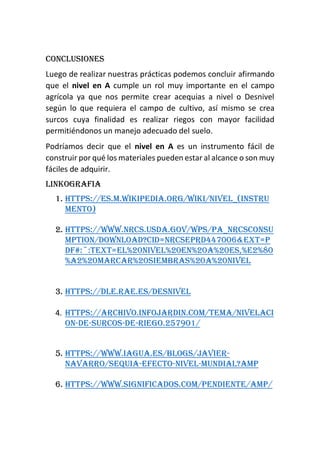

13. Conclusiones
Luego de realizar nuestras prácticas podemos concluir afirmando
que el nivel en A cumple un rol muy importante en el campo
agrícola ya que nos permite crear acequias a nivel o Desnivel
según lo que requiera el campo de cultivo, así mismo se crea
surcos cuya finalidad es realizar riegos con mayor facilidad
permitiéndonos un manejo adecuado del suelo.
Podríamos decir que el nivel en A es un instrumento fácil de
construir por qué los materiales pueden estar al alcance o son muy
fáciles de adquirir.
Linkografia
1. https://es.m.wikipedia.org/wiki/Nivel_(instru
mento)
2. https://www.nrcs.usda.gov/wps/PA_NRCSConsu
mption/download?cid=nrcseprd447006&ext=p
df#:~:text=El%20nivel%20en%20A%20es,%E2%80
%A2%20Marcar%20siembras%20a%20nivel
3. https://dle.rae.es/desnivel
4. https://archivo.infojardin.com/tema/nivelaci
on-de-surcos-de-riego.257901/
5. https://www.iagua.es/blogs/javier-
navarro/sequia-efecto-nivel-mundial?amp
6. https://www.significados.com/pendiente/amp/

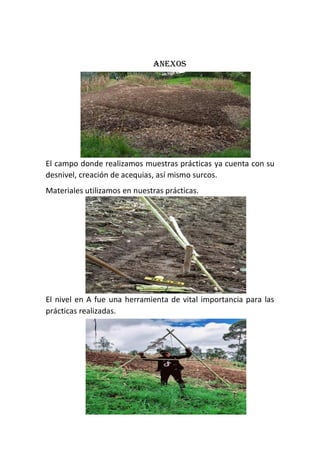

14. Anexos
El campo donde realizamos muestras prácticas ya cuenta con su
desnivel, creación de acequias, así mismo surcos.
Materiales utilizamos en nuestras prácticas.
El nivel en A fue una herramienta de vital importancia para las
prácticas realizadas.
15.

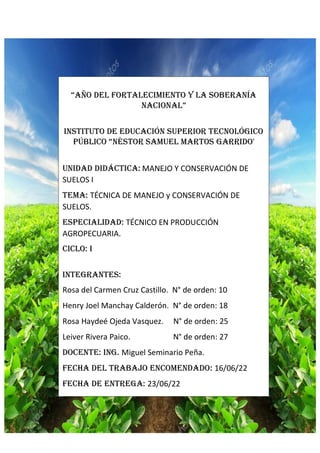

16. “Año del fortalecimiento y la soberanía
