El documento describe un experimento para medir la tensión y corriente en un circuito RC mientras se varía la frecuencia del generador. Se conecta un osciloscopio para medir la tensión en la resistencia y bobina, y un voltímetro y amperímetro para medir valores eficaces a diferentes frecuencias, anotando los resultados en una tabla.

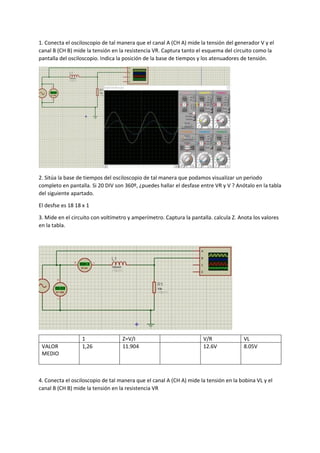

1. 1. Conecta el osciloscopio de tal manera que el canal A (CH A) mide la tensión del generador V y el
canal B (CH B) mide la tensión en la resistencia VR. Captura tanto el esquema del circuito como la
pantalla del osciloscopio. Indica la posición de la base de tiempos y los atenuadores de tensión.
2. Sitúa la base de tiempos del osciloscopio de tal manera que podamos visualizar un periodo
completo en pantalla. Si 20 DIV son 360º, ¿puedes hallar el desfase entre VR y V ? Anótalo en la tabla
del siguiente apartado.
El desfse es 18 18 x 1
3. Mide en el circuito con voltímetro y amperímetro. Captura la pantalla. calcula Z. Anota los valores
en la tabla.
1 Z=V/I V/R VL
VALOR
MEDIO
1,26 11.904 12.6V 8.05V
4. Conecta el osciloscopio de tal manera que el canal A (CH A) mide la tensión en la bobina VL y el
canal B (CH B) mide la tensión en la resistencia VR

2. 5. Cambia el valor de la frecuencia a 500Hz. Anota las lecturas de los instrumentos (valores eficaces)
en la siguiente tabla.
1 Z=V/I VR VL
VALOER MEDIO 1,50MmA 1O OHMIOS 15V 0,48V
6. Repite el proceso para valores de la frecuencia de 1 kHz y 10 kHz y anota los valores
FRECUENCIA 1 VR VL
5khz 1,43Ma 11.3 4.5V
15khz 1,06ma 10.8V 10.3V
20khz 0.92ma 9.26V 11.8V
100khz 0.22ma 2.32V 14.8V
200khz 0.06ma 1.05V 14.2V
500khz 0.01ma 0.35V 12.3V
