La domótica se refiere a los sistemas que automatizan las instalaciones de una vivienda u edificio de manera inteligente. Estos sistemas permiten controlar y automatizar funciones como iluminación, climatización, riego, seguridad y más, de forma programable e integrada, logrando ahorros energéticos y mayor comodidad y confort. Los sistemas domóticos usan sensores, actuadores y una red de comunicación para controlar dispositivos de manera automática u opcionalmente manual, ofreciendo versatilidad

1. DOMOTICA
SISTEMAS DE CONTROL PARA VIVIENDAS Y EDIFICIOS INTELIGENTES

2. Domótica
● Proviene del latín 'domus' = casa, y del
griego 'tica' = que funciona por sí sola.
(Wikipedia).
● Del lat. Domus = casa, e informática (Real
Academia de la Lengua Española).
● Conjunto de sistemas que automatizan las
diferentes instalaciones de una vivienda.

3. Caracteristicas de los sistemas
domóticos (Inmóticos)
● Son parte integral de la estructura edilicia.
● Automáticos.
● Programables y 'modificables'.
● Estructura modular escalable.
● Se comunican en red de datos.
● Se integran con otros sistemas.

4. Instalacion tradicional
• Cableados permanentes y definitivos.
• Estructuras rígidas, estáticas, inalterables.
• No permiten interacción entre sus elementos.
• Redundancia de sensores y detectores.

5. DOMOTICA
Integración
Programabilidad
Versatilidad
Eficiencia

6. INSTALACION TRADICIONAL INSTALACION DOMOTICA
• Elementos cableados en
serie con las cargas. • Elementos aislados e
independientes entre si.
• Vinculación y funciones
permanentes. • Funciones asignadas por
programa alterable.
• Acceso difícil a los elementos
de la instalación. • Acceso total a cualquier
elemento del sistema.
• Cableado entre puntos.
• Cableado por software.

7. Mejoras en el hábitat:
• Confort
• Ahorro energético
• Vigilancia y seguridad
• Accesibilidad
• Climatización eficiente
• Automatismos programables

8. Edificaciones sustentables
● Optimizan los recursos energéticos.
● Condicionan su uso a la ocupación.
● Adecúan intensidad segun horarios.
● Privilegian los sistemas de emergencia.
● Monitorean variables de la edificación.
● Prolongan la vida útil de luminarias.

9. Vida útil de lámparas de filamento
Limitación de la tensión nominal:
● De acuerdo a la recomendación del IESNA
(Illuminating Engineering Society of North
America), la duración de filamento aumenta
cuatro veces reduciendo sólo un 8% la
tensión de filamentos.
● Una rampa lenta de encendido reduce hasta
10 veces las posibilidades de que el filamento
se queme al encender en frío (soft-start).

10. Ahorro energético en iluminación
● Apagan las luces en recintos no ocupados.
● Inhiben el encendido cuando hay luz natural.
● Adecúan la intensidad al nivel de luz natural.
● Reducen nivel de iluminación en sectores de
tránsito que permanecen vacíos,
aumentándolo sólo cuando son utilizados.

11. CONTROL DE CLIMATIZACION
• Zonificacion
• Niveles Confort y Economico
• Control por horarios programables
• Control por presencia de personas
»

12. Ahorro energético en climatización
Zonificación: Las edificaciones no se ocupan
de forma homogénea durante las 24 horas.
● Las necesidades de climatización en
viviendas son menores durante la noche.
● No mantener climatizados sectores que
permanecen vacíos durante horas.
● Desactivar equipos al abrir ventanas.
● Adecuar el nivel de forma dinámica.

13. Confort en iluminación
● Ajustar la intensidad de todas las luminarias.
● Configurar 'escenarios' de iluminación
preprogramados para cada situación
específica (escenas de luces).
● Cambiar cada escena con un simple toque.
● Programar sectores de 'penumbra' en
interiores y exteriores.
● Funcionamiento automático y manual.
● Función 'fiesta' para inhibido de sensores.

14. Confort en climatización
● Adecuar de forma automática el nivel a los
horarios y condiciones de ocupación.
● Coordinar el encendido, apagado y cambios
de nivel, a la inercia térmica propia del
sistema de climatización.
● Manejar el encendido de la climatización
remotamente desde internet o por celular.
● Programar niveles de climatización de
'mantenimiento' cuando la edificación
permanece desocupada.

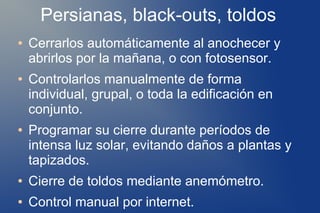

15. Persianas, black-outs, toldos
● Cerrarlos automáticamente al anochecer y
abrirlos por la mañana, o con fotosensor.
● Controlarlos manualmente de forma
individual, grupal, o toda la edificación en
conjunto.
● Programar su cierre durante períodos de
intensa luz solar, evitando daños a plantas y
tapizados.
● Cierre de toldos mediante anemómetro.
● Control manual por internet.

16. SEGURIDAD
• Alarmas tecnicas
– Humo e incendio
– Fugas de gas
– Inundacion
– Corte de fluidos
• Simulacion de presencia
• Alarmas de robo zonificadas
• Control del personal de seguridad
• Avisos telefonicos o por e-mail

17. Alarmas técnicas
● Sensado de humo, gas, CO y CO2.
● Sensado de inundación.
● Aviso remoto y cierre automático de fluídos.
● Sensado de llaves térmicas (bombas, etc.).
● Alarmas de intrusión, perimatrales, apertura
de puertas y ventanas, etc.
● Pedido de socorro médico (edificios,
countries).

18. Riego
● Sectorización: cada zona recibe la cantidad
necesaria de agua.
● Sincronización secuencial: evita que la
bomba de riego baje la presión y no se eleven
los aspersores.
● Sensor de lluvia: evita regar con suelo
mojado por precipitaciones.
● Función 'fiesta': inhibido del riego.

19. Accesibilidad
● Control de toda la edificación desde paneles
ubicados en cualquier recinto de la misma.
● Control desde PC's, pantallas touch, PDA's,
(palm's, iPod's) celulares, y cualquier
dispositivo que posea un navegador web.
● Configuración de la página web de la
edificación, con acceso desde una Lan
interna o desde internet.
● Acceso por red cableada o Wi-Fi.

20. Medios físicos de transmisión de
datos
● Cable Bus
(Siemens, Clipsal, Merten, Domotic, Niko).
● Onda portadora (PLC)
(X10).
● Radio Frecuencia (RF)
(ZigBee, Z-Wave, BlueTooth).
● Infra Rojo (IR)
(IRDA).

21. Protocolos de transmisión de datos
● Constituyen una 'Convención' o 'acuerdo'
de 'formateo de mensajes' sobre un
'medio' físico.
● Un 'lenguaje común' al que responden
todos los módulos de un sistema.
● Configuran un 'mecanismo' que posibilita
una correcta transmisión por ese 'medio'.
● Pueden ser 'abiertos' o 'propietarios'.

22. Sistemas domóticos comerciales
en Argentina
Marca Distribuye Origen Velocidad Bus Longitud
Bus
Clipsal Controles Australia 9.600 bauds 1.000 m
Tecnova
Domotic Domotic Argentina 312.500 bauds 1.200 m
Instabus Siemens Alemania 9.600 bauds 300 – 1.000
m
Merten THI Alemania 9.600 bauds 300 – 1.000
m
Niko Teclastar Bélgica 9.600 bauds ???

23. Salidas del sistema domótico
● Son las 'cargas' eléctricas o 'actuadores'
de la edificación: luminarias, motores,
electroválvulas, etc.
● Manejan la 'potencia' de los dispositivos.
● Se cablean mediante conductores de po-
tencia, usualmente para 220 volts.
● Se conducen por cañerías de alta tensión.
● Se conectan a un módulo de Salidas.

24. Entradas del sistema domótico
● Son las 'llaves de luz' y 'sensores' distribuidos
en la edificación.
● Ingresan un 'dato' para ser procesado por el
sistema domótico.
● No manejan potencia (señales débiles).
● Se cablean por cañeria independiente de
'baja tensión' (> 24 volts).
● Se conectan a un módulo de Entradas.

25. Sensores (Entradas)
● Sensor de movimientos (PIR)
● Sensor Magnético (aberturas)
● Termostatos
● Fotosensor
● Barrera Infra Roja (perimetrales)
● Sensor de lluvia (riego)
● Sensor de humo
● Sensor de gas
● Sensor de CO2 (garages)
● Sensor de inundación (sótanos, garages, bodegas)
● Anemómetro

26. Actuadores (Salidas)
● Electroválvulas de riego
● Electroválvulas de gas
● Motores tubulares (cortinas, blackouts,
persianas, toldos)
● Bombas
● Luminarias

27. ESTRUCTURA DE UN SISTEMA DOMOTICO
• Sensores • Actuadores
• Pulsadores • Lámparas
• Llaves • Electrodomésticos
• Termostatos • Motores
• Mandos a distancia • Electroválvulas
• Etc. • Etc.

28. ARQUITECTURA DEL SISTEMA DOMOTIC
• Unidad Central.
• Unidades de Alimentación.
• Hasta 31 Unidades Remotas.
• Bus de comunicaciones de alta velocidad.

29. FUNCIONES
• Control de la iluminación.
• Escenas de luces programables.
• Control horario de dispositivos.
• Ajuste horario astronómico
anual.
• Simulación de presencia.
• Funciones estadísticas.
• Funciones de Alarma.
• Secuenciador de cámaras de TV.
• Funciones antivandalismo.

30. SISTEMAS DE CONTROL PARA
VIVIENDAS Y EDIFICIOS INTELIGENTES
