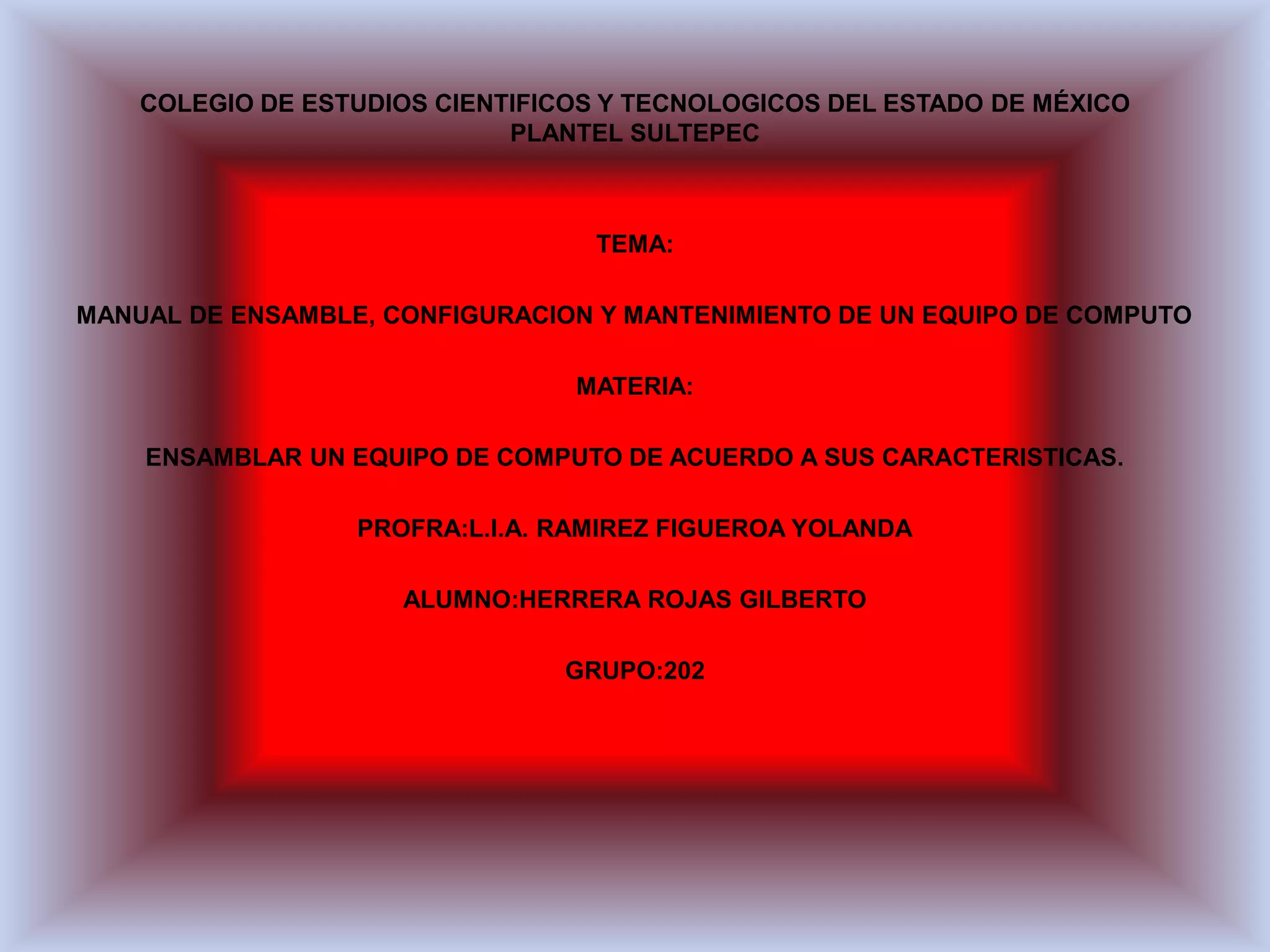

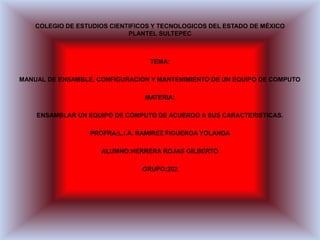

COLEGIO DE ESTUDIOS CIENTIFICOS Y TECNOLOGICOS DEL ESTADO DE MÉXICO
PLANTEL SULTEPEC
TEMA:
MANUAL DE ENSAMBLE, CONFIGURACION Y MANTENIMIENTO DE UN EQUIPO DE COMPUTO
MATERIA:
ENSAMBLAR UN EQUIPO DE COMPUTO DE ACUERDO A SUS CARACTERISTICAS.
PROFRA:L.I.A. RAMIREZ FIGUEROA YOLANDA
ALUMNO:HERRERA ROJAS GILBERTO
GRUPO:202
INTRODUCCIÓN
EN ESTE MANUAL HABLARE LA FUNCION Y LA DEFINICION DE CADA UNO DE LOS
COMPONENTES INTERNOS DE UN GABINETE, ASI COMO LAS MEDIDAS DE SEGURIDAD
PARA NO DAÑAR LOS COMPONENTES, TAMBIEN LAS HERRAMIENTAS PARA PODER HACER
EL ENSAMBLE Y LLEVAR ACABO ESTE TRABAJO.
ASI QUE LOS INVITO A LEER ESTE MANUAL ESPERO Y SEA DE SU AGRADO.
HERRAMIENTAS
• DESATORNILLADORES PLANO Y DE CRUZ
• PULSERA ANTIESTATICA
• UNA MESA LIMPIA Y AMPLIA, AISLANTE
Microprocesador
El microprocesador es un circuito integrado que es
parte fundamental de un CPU o unidad central de
procesamiento en una computadora.
Función
Es el encargado de ejecutar los programas, desde el
sistema operativo hasta las aplicaciones de usuario;
sólo ejecuta instrucciones programadas en lenguaje
de bajo nivel, realizando operaciones aritméticas y
lógicas simples, tales como sumar, restar, multiplicar,
dividir, las lógicas binarias y accesos a memoria.
Medidas de seguridad. Tener Las Manos Limpias.
Evitar movimientos bruscos o golpes a los
procesadores.
Evitar el contacto del procesador con cualquier tipo
de líquido (agua, refresco, café, líquidos corrosivos,
etc.).
Mantener el procesador en un lugar seco y fresco ya
que el calor o la exposición al sol le puede afectar.
Es importante ver que el ventilador esté libre de
etiquetas, pelusas o algo que obstaculice la entrada
de aire al procesador.
FUENTE DE PODER
La fuente de poder, fuente de alimentación o fuente de
energía es el dispositivo que provee la electricidad con
que se alimenta una computadora u ordenador. Por lo
general, en las computadoras de escritorio (PC), la fuente
de poder se ubica en la parte de atrás del gabinete, junto a
un ventilador que evita su recalentamiento.
Función
es la encargada de reducir el voltaje o tensión eléctrica
que recibe de la corriente doméstica (110-120 Volts), a una
que puedan utilizar los componentes electrónicos que hay
dentro de la PC.
Medidas de seguridad
Revisar que la alimentación de poder corresponda al
voltaje, no bloquear los orificios de ventilación, y
particularmente revisar que la tierra física esté funcional
en la toma de corriente. No utilizar adaptadores ni romper
el poste redondo... y no cometer la torpeza de rompérselo
al multicontacto o al regulador o a otro dispositivo en vez
de la computadora
MEMORIA RAM
Se trata de una memoria volátil, es decir, que pierde sus
datos cuando deja de recibir energía. Típicamente,
cuando el ordenador es apagado.
Función
Es almacenar temporalmente los programas que se están
ejecutando y los datos que se están usando. Este tipo de
memoria es muy rápida de acceder/leer por ende se utiliza
para estos fines y no directamente el disco duro.
Medidas de seguridad
Se debe tomar por las orillas. No se deben tocar los pines
y nunca se debe forzar la memoria al colocarlo en el
banco de memoria.
TARJETA DE GRAFICOS
Es una tarjeta de expansión para una computadora u
ordenador,
Función
Encargada de procesar los datos provenientes de la CPU
y transformarlos en información comprensible y
representable en un dispositivo de salida, como un
monitor o televisor.
Medidas de seguridad
Estas deben de ser tomadas por las orillas o por la placa
metálica en forma de L, sin tocar los contactos ni la parte
que se inserta en la tarjeta madre.
DISCO DURO
Un disco duro, es un dispositivo de almacenamiento de
datos no volátil (porque los contenidos almacenados no
se pierden aunque no se encuentre energizado) y que
emplea un sistema de grabación magnético para guardar
los datos digitales.
Función
Trabaja mediante principios magnéticos, son usados en
las computadoras como dispositivos donde se graba el
sistema operativo, los programas de aplicaciones y los
archivos que se generan durante un trabajo, actúan como
memoria temporal durante los procesos complejos en
ambientes de trabajo avanzados
Medidas de seguridad
Sujeta SIEMPRE la unidad de disco por el cuadro. No
toques NUNCA los conectores ni otras piezas de la placa
de circuitos...
.Conecta la correa al chasis metálico del ordenador. Si el
disco viene en una bolsa antiestática, utilízala como
superficie de trabajo.
* Conserva el embalaje de la unidad del disco para un uso
posterior.
BIOS
Es un tipo de firmware
Función
Localiza y prepara los componentes electrónicos o
periféricos de una máquina, para comunicarlos con algún
sistema operativo que la gobernará.
El programa está instalado en un chip de la placa base y
realizará el control POST de la misma en el tiempo de
arranque o encendido, proporcionando funcionalidades
básicas: chequeo de la memoria principal y secundaria,
comunicación con el usuario vía monitor o teclado y
enlace mediante los procesos de arranque o booting con
el núcleo del sistema operativo que gobernará el sistema.
DISIPADOR
Un disipador es un instrumento que se utiliza para bajar la
temperatura de algunos componentes electrónicos.
Su funcionamiento se basa en la segunda ley de la
termodinámica, transfiriendo el calor de la parte caliente
que se desea disipar al aire. Este proceso se propicia
aumentando la superficie de contacto con el aire
permitiendo una eliminación más rápida del calor
excedente.
UNIDAD DE DISCO
En informática, el término unidad
de disco se refiere a aquel
dispositivo o aparato que realiza
las operaciones de lectura y
escritura de los medios o
soportes de almacenamiento con
forma de disco, refiriéndose a las
unidades de disco duro,
unidades de discos o unidades
de discos magneto-ópticos
CHIPSET
Circuito integrado auxiliar o
chipset es el conjunto de
circuitos integrados diseñados
con base a la arquitectura de un
procesador
Función
Permitiendo que ese tipo de
procesadores funcionen en una
placa base. Sirven de puente de
comunicación con el resto de
componentes de la placa, como
son la memoria, las tarjetas de
expansión, los puertos USB,
ratón, teclado, etc.
PILA BIOS
La pila conserva los datos de la
BIOS cuando el ordenador está
apagado
TARJETA DE RED
Función
Permite la comunicación con
aparatos conectados entre sí y
también permite compartir
recursos entre dos o más
computadoras (disco duro, CD-
ROM, impresoras, etc.).
PUERTO AGP
Es una especificación de bus
Función
Proporciona una conexión
directa entre el adaptador de
gráficos y la memoria. Es un
puerto (puesto que sólo se
puede conectar un dispositivo,
mientras que en el bus se
pueden conectar varios)
desarrollado por Intel en 1996
como solución a los cuellos de
botella que se producían en las
tarjetas gráficas que usaban el
bus PCI. El diseño parte de las
especificaciones del PCI 2.1.
TARJETA MADRE
La tarjeta madre se encarga de conectar todos los
dispositivos para que funcione el sistema operativo.
Función
Es actuar como el circuito principal que conecta y
comunica a todos los dispositivos y componentes
conectados a ella
Medidas de seguridad
Primero antes que nada saca cuidadosamente tu mother
desenchufada del disco duro, la lectora, etc. Luego en el
mother nuevo instala todo y colócalo con cuidado para no
dañar ningún capacitor, etc.
Tratar de no golpear la motherboard, quitarte la estática
(por si hubiera) debes tocar algo de metal para que el
metal absorba la carga eléctrica.
PASOS PARA EL ENSAMBLE DE UN EQUIPO DE COMPUTO
Paso 1: La fuente de alimentación
Lo primero será fijara la fuente al
gabinete, en el que se ubica el ventilador
disipador de la misma quede orientado
hacia la parte posterior de la carcasa, y
que los cables de alimentación queden
hacia el interior. Una vez colocada, debe
ser sujetada con los tornillos.
Pasó 2: fijar el procesador
Podemos instalar el procesador
una vez que la motherboard se
encuentre sujetada al gabinete,
lo más recomendable es en
principio fijar el procesador en la
motherboard
Lo primero que haremos es
identificar el zócalo en el que se
ubicará el procesador además de
tener la indicación de las siglas
ZIF.
La ubicación correcta del
procesador estará definida de
acuerdo con la alineación de la
ranura. El CPU posee una marca
que es lo que nos permitirá
colocarlo de manera correcta, ya
que debe coincidir exactamente
con la que tiene el zócalo.
Colocamos con cuidado el
procesador sobre el zócalo
insertamos los pines del
procesador en las ranuras del
zócalo. Luego bajamos la
sujeción del zócalo, con el fin de
que el procesador quede bien
fijado a la motherboard.
En caso de que el procesador no
incluya disipador de fábrica,
debemos poner uno utilizando
pasta térmica así aseguraremos
que este bien fijado el disipador.
Pasó 3: La motherboard a la caja
El siguiente paso será acomodar
la motherboard, para lo cual sólo
debemos alinearla de forma
correcta en el gabinete y luego
fijarla con los tornillos que son
los que vienen hechos de
fábrica con la carcasa.
Debemos asegurarnos que los
distintos conectores para bahías
queden debidamente ubicados,
con el fin de posteriormente
poder montar las placas que
creamos necesarias para nuestra
computadora.
Pasó 4: poner memoria RAM
Los módulos de memoria RAM
pueden ponerse antes o después
de colocar la motherboard en el
chasis del gabinete. Eso
depende de la decisión de cada
uno.
Una vez que identificamos los
bancos para la memoria RAM,
debemos colocar
cuidadosamente cada módulo
sobre ellos y empujar el mismo
tiempo lentamente sin ejercer
fuerza para no romper la
memoria.
Pasó 5: colocar el disco duro
El siguiente paso será conectar
el disco duro. Este debe ser
colocado en el soporte que
posee el chasis del gabinete,
después lo atornillamos con los
tornillos adecuados.
Después con los cables de la
fuente de alimentación lo
conectamos al disco duro.
Después colocamos la unidad de
CD-ROM la atornillamos y la
conectamos con los mismos
cables con que se conecto el
disco duro
Después conectamos la
motherboard
Pasó 6: conexión del botón de encendido y apagado
Conexión de interruptor de corriente y el botón de reinicio: Para terminar
con las conexiones, se conectan los
cables hacia los botones de interrupción y reinicio. El primero permite
encender y apagar la computadora; el segundo
reinicia el sistema cuando se ha quedado "congelado", a causa de un
error de algunas aplicaciones. Es el equivalente a
pulsar juntas las teclas [Ctrl + Alt + Supr].
Pasó 7: conexión de los cables IDE
En este paso se conectan los dos cables IDE estos van conectados en la
tarjeta madre en una orilla en la otro orilla van conectados el disco duro,
y en la unidad de disquete.
Pasó 8: Placas extras
Si decidimos incluir alguna
placa extra, como una placa de
video, una de Wi-Fi o una de
internet, la ponemos en las
ranuras de expansión.
Si se quiere insertar la tarjeta de
video se debe debemos
identificar las ranuras PCI-E PCI
o AGP en el que debe ir puesta
la. Se coloca de forma que los
pines coincidan con el
conector y presionamos sin
fuerza para no romper la tarjeta
de video.
Pasó 9: terminación del
ensamble
En este paso se observa si es
correcta la ubicación de cada
componente.
Pasó 10: cerrado del gabinete
Ya que observamos si es
correcto el lugar de cada
componente cerramos el
gabinete para que no le caiga
algún liquido a un componente.
CONCLUCION
Para el ensamble de las computadoras debemos tener una buena
organización y utilizar las herramientas necesarias para un buen
desempeño de trabajo
También nos permite identificar mejor cada uno de los elementos de la
tarjeta madre y observar cómo están conectados
Debemos tener en cuenta la ubicación de cada una de los elementos que
la componen esto para que en el momento del ensamble no nos
confundamos y cometamos un error.

Dp manual

  • 1.
    COLEGIO DE ESTUDIOSCIENTIFICOS Y TECNOLOGICOS DEL ESTADO DE MÉXICO PLANTEL SULTEPEC TEMA: MANUAL DE ENSAMBLE, CONFIGURACION Y MANTENIMIENTO DE UN EQUIPO DE COMPUTO MATERIA: ENSAMBLAR UN EQUIPO DE COMPUTO DE ACUERDO A SUS CARACTERISTICAS. PROFRA:L.I.A. RAMIREZ FIGUEROA YOLANDA ALUMNO:HERRERA ROJAS GILBERTO GRUPO:202
  • 2.
    INTRODUCCIÓN EN ESTE MANUALHABLARE LA FUNCION Y LA DEFINICION DE CADA UNO DE LOS COMPONENTES INTERNOS DE UN GABINETE, ASI COMO LAS MEDIDAS DE SEGURIDAD PARA NO DAÑAR LOS COMPONENTES, TAMBIEN LAS HERRAMIENTAS PARA PODER HACER EL ENSAMBLE Y LLEVAR ACABO ESTE TRABAJO. ASI QUE LOS INVITO A LEER ESTE MANUAL ESPERO Y SEA DE SU AGRADO.
  • 3.
    HERRAMIENTAS • DESATORNILLADORES PLANOY DE CRUZ • PULSERA ANTIESTATICA • UNA MESA LIMPIA Y AMPLIA, AISLANTE
  • 4.
    Microprocesador El microprocesador esun circuito integrado que es parte fundamental de un CPU o unidad central de procesamiento en una computadora. Función Es el encargado de ejecutar los programas, desde el sistema operativo hasta las aplicaciones de usuario; sólo ejecuta instrucciones programadas en lenguaje de bajo nivel, realizando operaciones aritméticas y lógicas simples, tales como sumar, restar, multiplicar, dividir, las lógicas binarias y accesos a memoria. Medidas de seguridad. Tener Las Manos Limpias. Evitar movimientos bruscos o golpes a los procesadores. Evitar el contacto del procesador con cualquier tipo de líquido (agua, refresco, café, líquidos corrosivos, etc.). Mantener el procesador en un lugar seco y fresco ya que el calor o la exposición al sol le puede afectar. Es importante ver que el ventilador esté libre de etiquetas, pelusas o algo que obstaculice la entrada de aire al procesador.
  • 5.
    FUENTE DE PODER Lafuente de poder, fuente de alimentación o fuente de energía es el dispositivo que provee la electricidad con que se alimenta una computadora u ordenador. Por lo general, en las computadoras de escritorio (PC), la fuente de poder se ubica en la parte de atrás del gabinete, junto a un ventilador que evita su recalentamiento. Función es la encargada de reducir el voltaje o tensión eléctrica que recibe de la corriente doméstica (110-120 Volts), a una que puedan utilizar los componentes electrónicos que hay dentro de la PC. Medidas de seguridad Revisar que la alimentación de poder corresponda al voltaje, no bloquear los orificios de ventilación, y particularmente revisar que la tierra física esté funcional en la toma de corriente. No utilizar adaptadores ni romper el poste redondo... y no cometer la torpeza de rompérselo al multicontacto o al regulador o a otro dispositivo en vez de la computadora
  • 6.
    MEMORIA RAM Se tratade una memoria volátil, es decir, que pierde sus datos cuando deja de recibir energía. Típicamente, cuando el ordenador es apagado. Función Es almacenar temporalmente los programas que se están ejecutando y los datos que se están usando. Este tipo de memoria es muy rápida de acceder/leer por ende se utiliza para estos fines y no directamente el disco duro. Medidas de seguridad Se debe tomar por las orillas. No se deben tocar los pines y nunca se debe forzar la memoria al colocarlo en el banco de memoria.
  • 7.
    TARJETA DE GRAFICOS Esuna tarjeta de expansión para una computadora u ordenador, Función Encargada de procesar los datos provenientes de la CPU y transformarlos en información comprensible y representable en un dispositivo de salida, como un monitor o televisor. Medidas de seguridad Estas deben de ser tomadas por las orillas o por la placa metálica en forma de L, sin tocar los contactos ni la parte que se inserta en la tarjeta madre.
  • 8.
    DISCO DURO Un discoduro, es un dispositivo de almacenamiento de datos no volátil (porque los contenidos almacenados no se pierden aunque no se encuentre energizado) y que emplea un sistema de grabación magnético para guardar los datos digitales. Función Trabaja mediante principios magnéticos, son usados en las computadoras como dispositivos donde se graba el sistema operativo, los programas de aplicaciones y los archivos que se generan durante un trabajo, actúan como memoria temporal durante los procesos complejos en ambientes de trabajo avanzados Medidas de seguridad Sujeta SIEMPRE la unidad de disco por el cuadro. No toques NUNCA los conectores ni otras piezas de la placa de circuitos... .Conecta la correa al chasis metálico del ordenador. Si el disco viene en una bolsa antiestática, utilízala como superficie de trabajo. * Conserva el embalaje de la unidad del disco para un uso posterior.
  • 9.
    BIOS Es un tipode firmware Función Localiza y prepara los componentes electrónicos o periféricos de una máquina, para comunicarlos con algún sistema operativo que la gobernará. El programa está instalado en un chip de la placa base y realizará el control POST de la misma en el tiempo de arranque o encendido, proporcionando funcionalidades básicas: chequeo de la memoria principal y secundaria, comunicación con el usuario vía monitor o teclado y enlace mediante los procesos de arranque o booting con el núcleo del sistema operativo que gobernará el sistema.
  • 10.
    DISIPADOR Un disipador esun instrumento que se utiliza para bajar la temperatura de algunos componentes electrónicos. Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente.
  • 11.
    UNIDAD DE DISCO Eninformática, el término unidad de disco se refiere a aquel dispositivo o aparato que realiza las operaciones de lectura y escritura de los medios o soportes de almacenamiento con forma de disco, refiriéndose a las unidades de disco duro, unidades de discos o unidades de discos magneto-ópticos
  • 12.
    CHIPSET Circuito integrado auxiliaro chipset es el conjunto de circuitos integrados diseñados con base a la arquitectura de un procesador Función Permitiendo que ese tipo de procesadores funcionen en una placa base. Sirven de puente de comunicación con el resto de componentes de la placa, como son la memoria, las tarjetas de expansión, los puertos USB, ratón, teclado, etc.
  • 13.
    PILA BIOS La pilaconserva los datos de la BIOS cuando el ordenador está apagado
  • 14.
    TARJETA DE RED Función Permitela comunicación con aparatos conectados entre sí y también permite compartir recursos entre dos o más computadoras (disco duro, CD- ROM, impresoras, etc.).
  • 15.
    PUERTO AGP Es unaespecificación de bus Función Proporciona una conexión directa entre el adaptador de gráficos y la memoria. Es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI 2.1.
  • 16.
    TARJETA MADRE La tarjetamadre se encarga de conectar todos los dispositivos para que funcione el sistema operativo. Función Es actuar como el circuito principal que conecta y comunica a todos los dispositivos y componentes conectados a ella Medidas de seguridad Primero antes que nada saca cuidadosamente tu mother desenchufada del disco duro, la lectora, etc. Luego en el mother nuevo instala todo y colócalo con cuidado para no dañar ningún capacitor, etc. Tratar de no golpear la motherboard, quitarte la estática (por si hubiera) debes tocar algo de metal para que el metal absorba la carga eléctrica.
  • 17.
    PASOS PARA ELENSAMBLE DE UN EQUIPO DE COMPUTO Paso 1: La fuente de alimentación Lo primero será fijara la fuente al gabinete, en el que se ubica el ventilador disipador de la misma quede orientado hacia la parte posterior de la carcasa, y que los cables de alimentación queden hacia el interior. Una vez colocada, debe ser sujetada con los tornillos.
  • 18.
    Pasó 2: fijarel procesador Podemos instalar el procesador una vez que la motherboard se encuentre sujetada al gabinete, lo más recomendable es en principio fijar el procesador en la motherboard Lo primero que haremos es identificar el zócalo en el que se ubicará el procesador además de tener la indicación de las siglas ZIF. La ubicación correcta del procesador estará definida de acuerdo con la alineación de la ranura. El CPU posee una marca que es lo que nos permitirá colocarlo de manera correcta, ya que debe coincidir exactamente con la que tiene el zócalo.
  • 19.
    Colocamos con cuidadoel procesador sobre el zócalo insertamos los pines del procesador en las ranuras del zócalo. Luego bajamos la sujeción del zócalo, con el fin de que el procesador quede bien fijado a la motherboard. En caso de que el procesador no incluya disipador de fábrica, debemos poner uno utilizando pasta térmica así aseguraremos que este bien fijado el disipador.
  • 20.
    Pasó 3: Lamotherboard a la caja El siguiente paso será acomodar la motherboard, para lo cual sólo debemos alinearla de forma correcta en el gabinete y luego fijarla con los tornillos que son los que vienen hechos de fábrica con la carcasa. Debemos asegurarnos que los distintos conectores para bahías queden debidamente ubicados, con el fin de posteriormente poder montar las placas que creamos necesarias para nuestra computadora.
  • 21.
    Pasó 4: ponermemoria RAM Los módulos de memoria RAM pueden ponerse antes o después de colocar la motherboard en el chasis del gabinete. Eso depende de la decisión de cada uno.
  • 22.
    Una vez queidentificamos los bancos para la memoria RAM, debemos colocar cuidadosamente cada módulo sobre ellos y empujar el mismo tiempo lentamente sin ejercer fuerza para no romper la memoria.
  • 23.
    Pasó 5: colocarel disco duro El siguiente paso será conectar el disco duro. Este debe ser colocado en el soporte que posee el chasis del gabinete, después lo atornillamos con los tornillos adecuados. Después con los cables de la fuente de alimentación lo conectamos al disco duro.
  • 24.
    Después colocamos launidad de CD-ROM la atornillamos y la conectamos con los mismos cables con que se conecto el disco duro Después conectamos la motherboard
  • 25.
    Pasó 6: conexióndel botón de encendido y apagado Conexión de interruptor de corriente y el botón de reinicio: Para terminar con las conexiones, se conectan los cables hacia los botones de interrupción y reinicio. El primero permite encender y apagar la computadora; el segundo reinicia el sistema cuando se ha quedado "congelado", a causa de un error de algunas aplicaciones. Es el equivalente a pulsar juntas las teclas [Ctrl + Alt + Supr].
  • 26.
    Pasó 7: conexiónde los cables IDE En este paso se conectan los dos cables IDE estos van conectados en la tarjeta madre en una orilla en la otro orilla van conectados el disco duro, y en la unidad de disquete.
  • 27.
    Pasó 8: Placasextras Si decidimos incluir alguna placa extra, como una placa de video, una de Wi-Fi o una de internet, la ponemos en las ranuras de expansión. Si se quiere insertar la tarjeta de video se debe debemos identificar las ranuras PCI-E PCI o AGP en el que debe ir puesta la. Se coloca de forma que los pines coincidan con el conector y presionamos sin fuerza para no romper la tarjeta de video.
  • 28.
    Pasó 9: terminacióndel ensamble En este paso se observa si es correcta la ubicación de cada componente. Pasó 10: cerrado del gabinete Ya que observamos si es correcto el lugar de cada componente cerramos el gabinete para que no le caiga algún liquido a un componente.
  • 29.
    CONCLUCION Para el ensamblede las computadoras debemos tener una buena organización y utilizar las herramientas necesarias para un buen desempeño de trabajo También nos permite identificar mejor cada uno de los elementos de la tarjeta madre y observar cómo están conectados Debemos tener en cuenta la ubicación de cada una de los elementos que la componen esto para que en el momento del ensamble no nos confundamos y cometamos un error.
