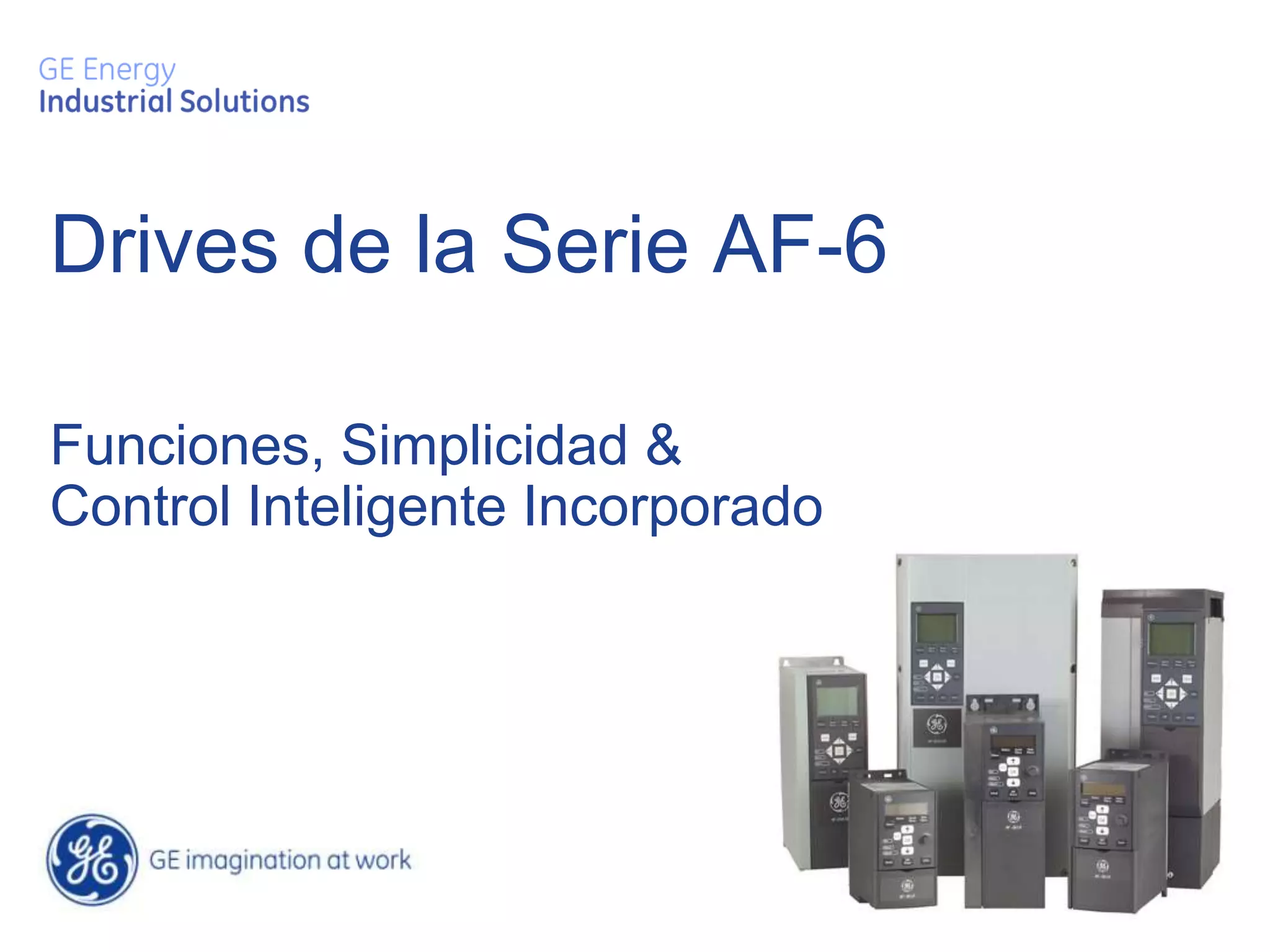

- 1. Drives de laSerie AF-6 Funciones, Simplicidad & Control Inteligente Incorporado

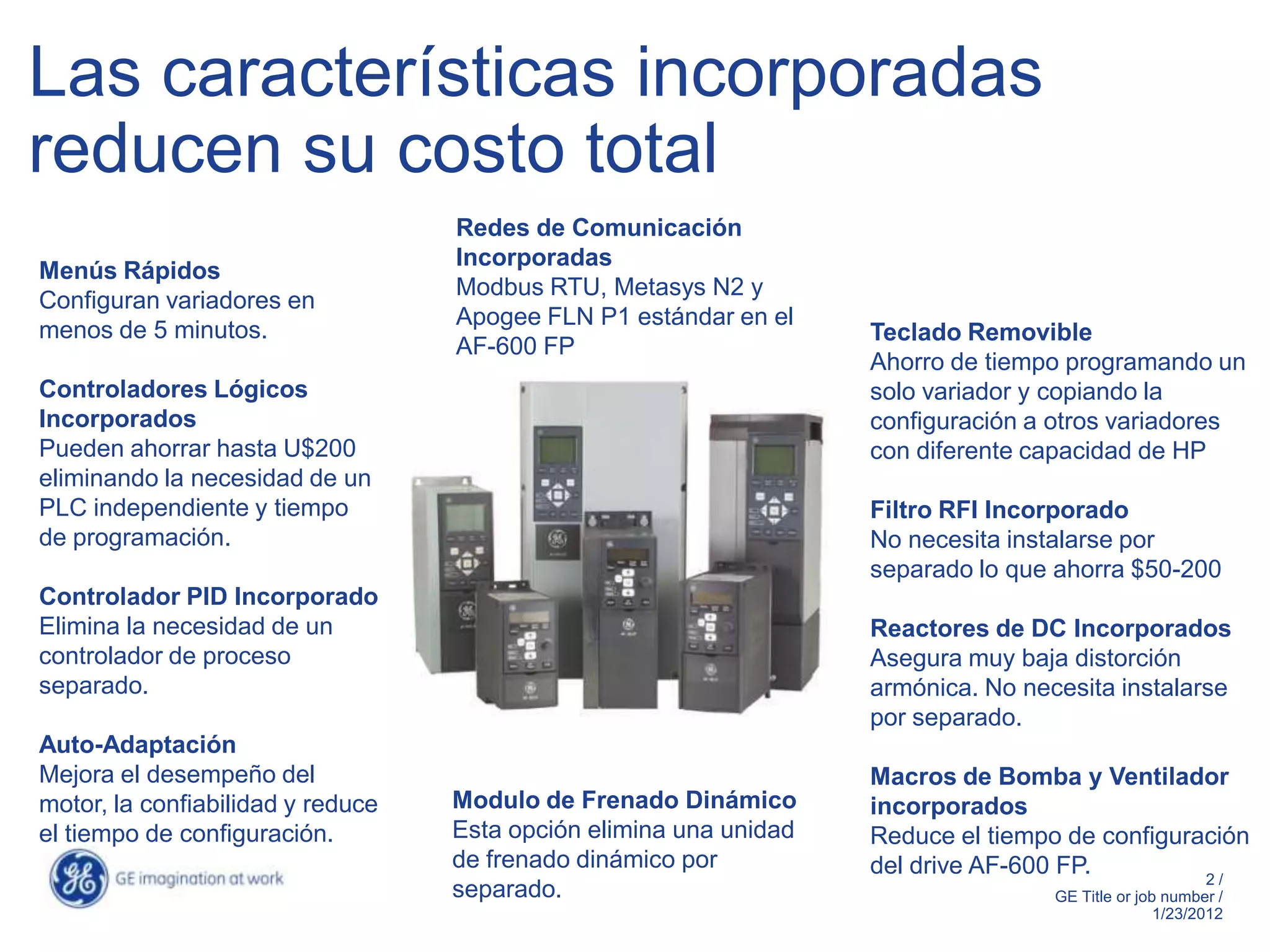

- 2. Las características incorporadas reducensu costo total Redes de Comunicación Incorporadas Menús Rápidos Modbus RTU, Metasys N2 y Configuran variadores en Apogee FLN P1 estándar en el menos de 5 minutos. Teclado Removible AF-600 FP Ahorro de tiempo programando un Controladores Lógicos solo variador y copiando la Incorporados configuración a otros variadores Pueden ahorrar hasta U$200 con diferente capacidad de HP eliminando la necesidad de un PLC independiente y tiempo Filtro RFI Incorporado de programación. No necesita instalarse por separado lo que ahorra $50-200 Controlador PID Incorporado Elimina la necesidad de un Reactores de DC Incorporados controlador de proceso Asegura muy baja distorción separado. armónica. No necesita instalarse por separado. Auto-Adaptación Mejora el desempeño del Macros de Bomba y Ventilador motor, la confiabilidad y reduce Modulo de Frenado Dinámico incorporados el tiempo de configuración. Esta opción elimina una unidad Reduce el tiempo de configuración de frenado dinámico por del drive AF-600 FP. 2/ separado. GE Title or job number / 1/23/2012

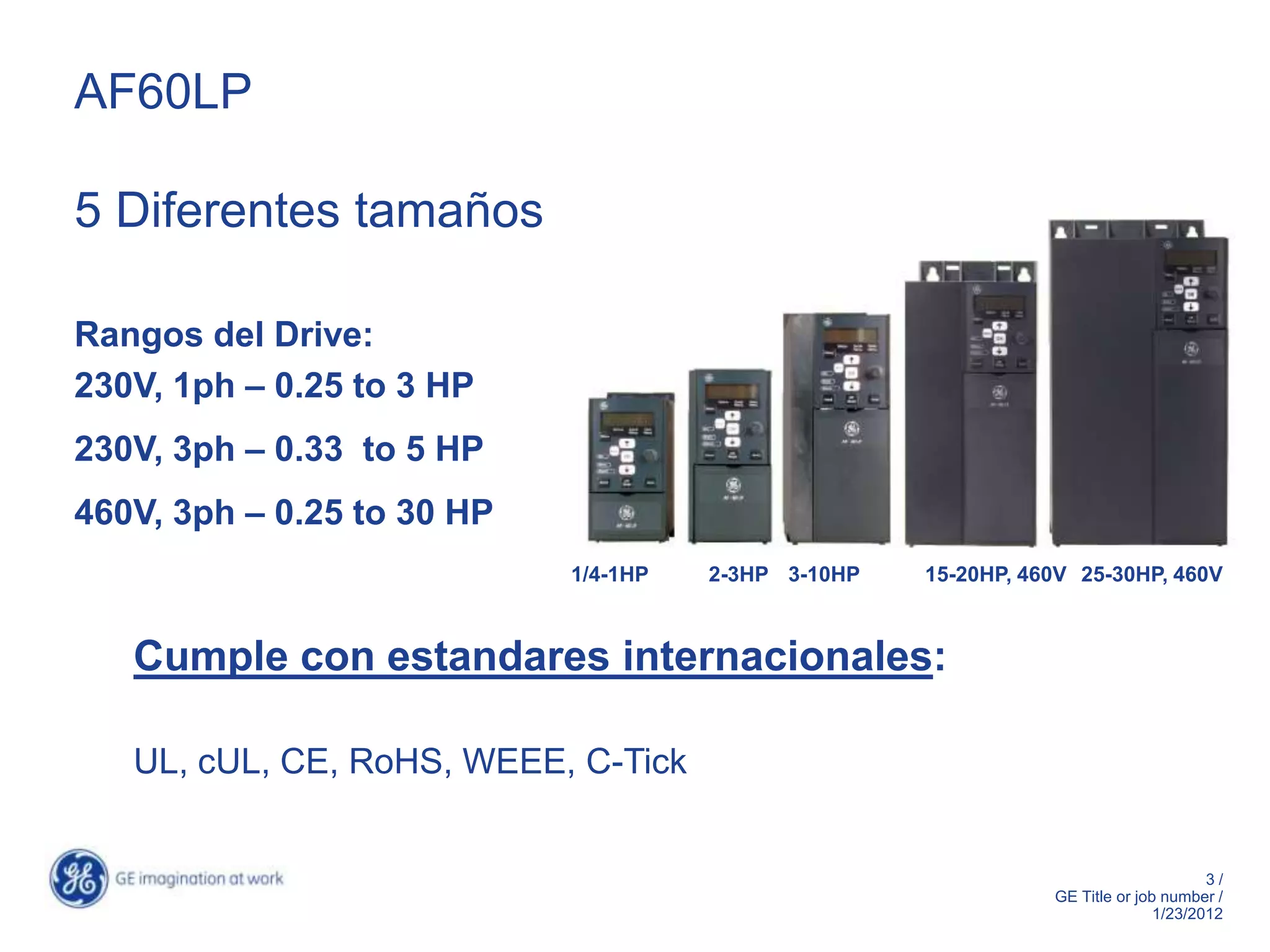

- 3. AF60LP 5 Diferentes tamaños Rangosdel Drive: 230V, 1ph – 0.25 to 3 HP 230V, 3ph – 0.33 to 5 HP 460V, 3ph – 0.25 to 30 HP 1/4-1HP 2-3HP 3-10HP 15-20HP, 460V 25-30HP, 460V Cumple con estandares internacionales: UL, cUL, CE, RoHS, WEEE, C-Tick 3/ GE Title or job number / 1/23/2012

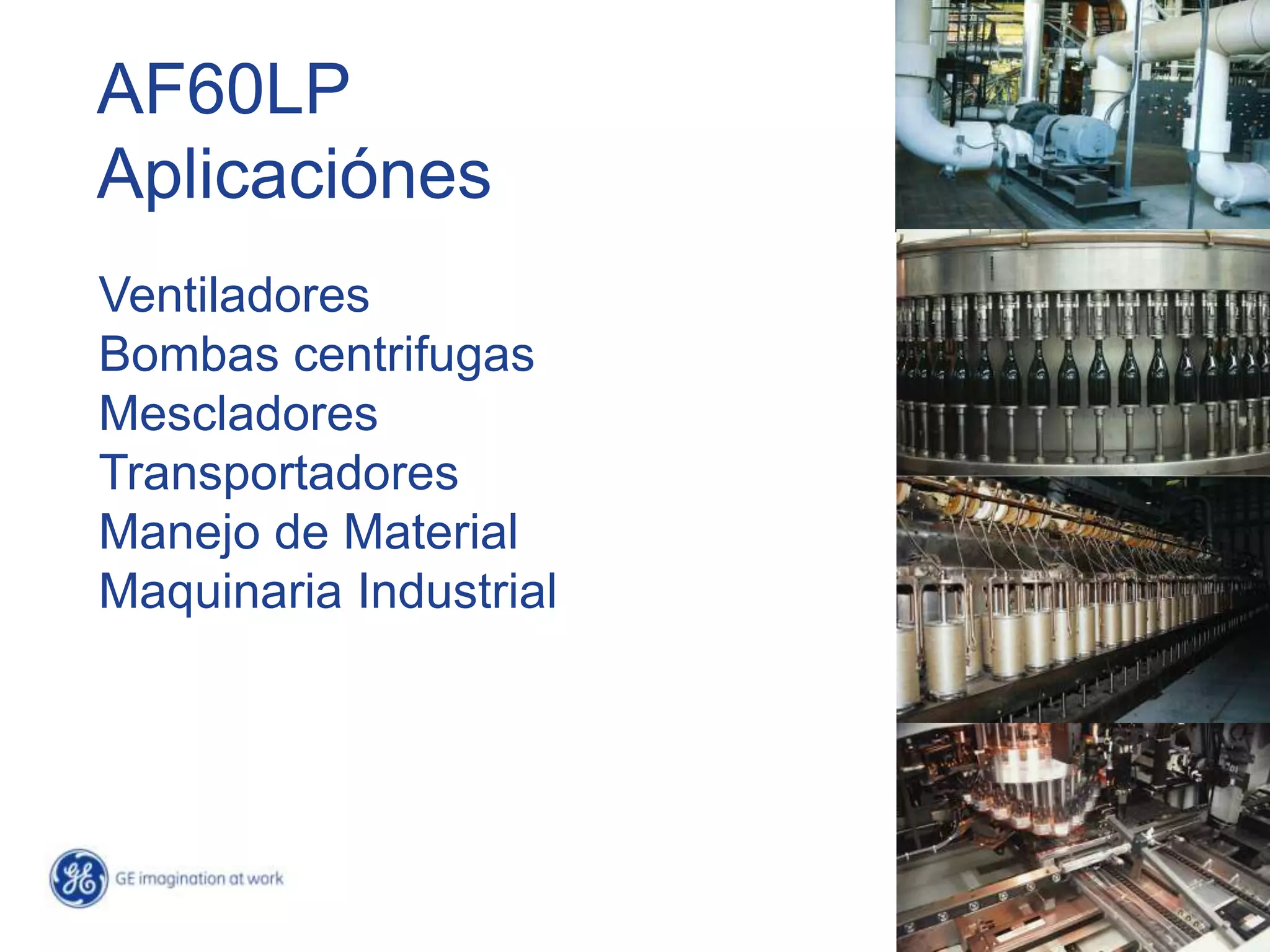

- 4. AF60LP Aplicaciónes Ventiladores Bombas centrifugas Mescladores Transportadores Manejo deMaterial Maquinaria Industrial 4/ GE Title or job number / 1/23/2012

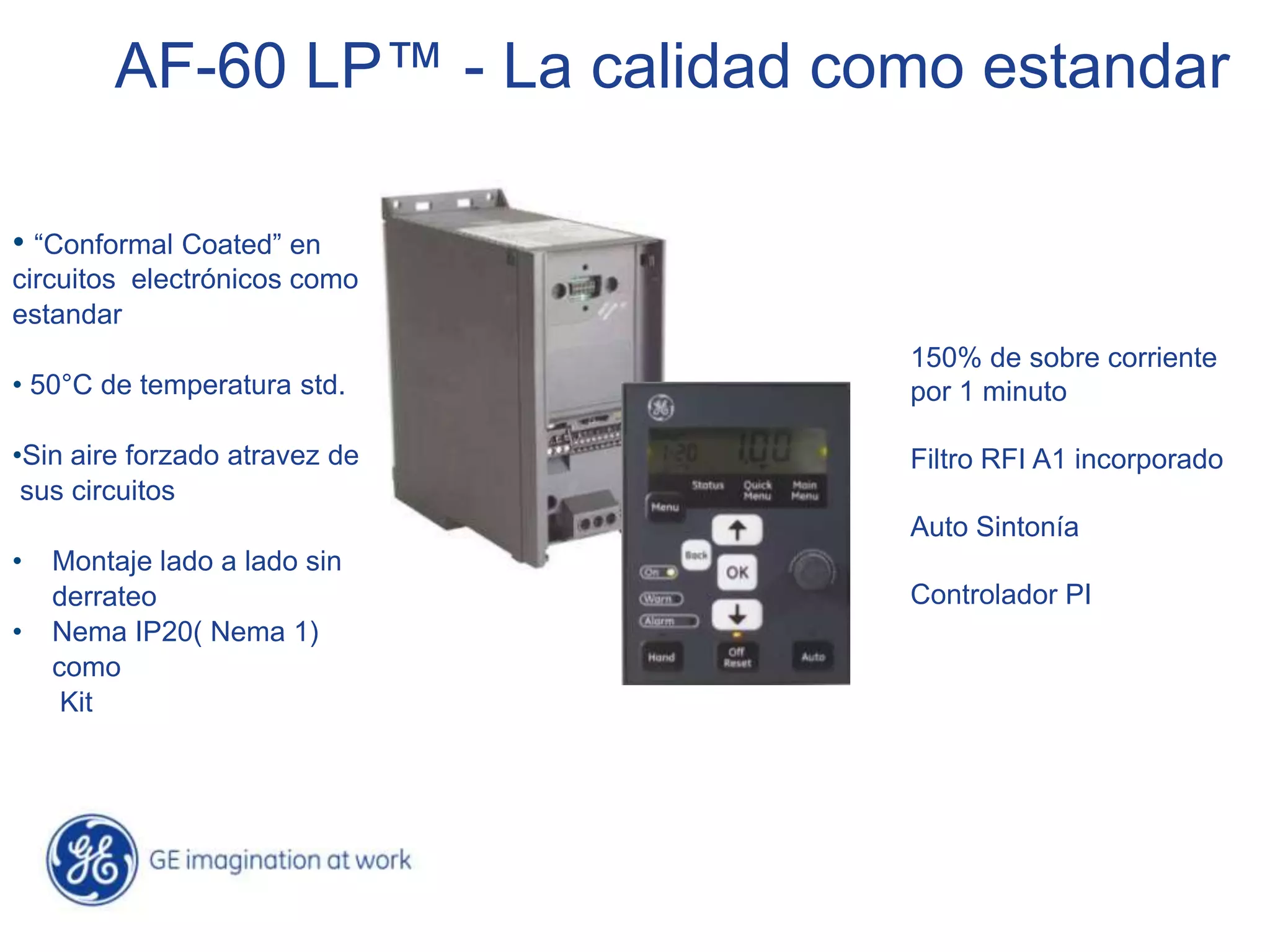

- 5. AF-60 LP™ -La calidad como estandar • “Conformal Coated” en circuitos electrónicos como estandar 150% de sobre corriente • 50°C de temperatura std. por 1 minuto •Sin aire forzado atravez de Filtro RFI A1 incorporado sus circuitos Auto Sintonía • Montaje lado a lado sin derrateo Controlador PI • Nema IP20( Nema 1) como Kit

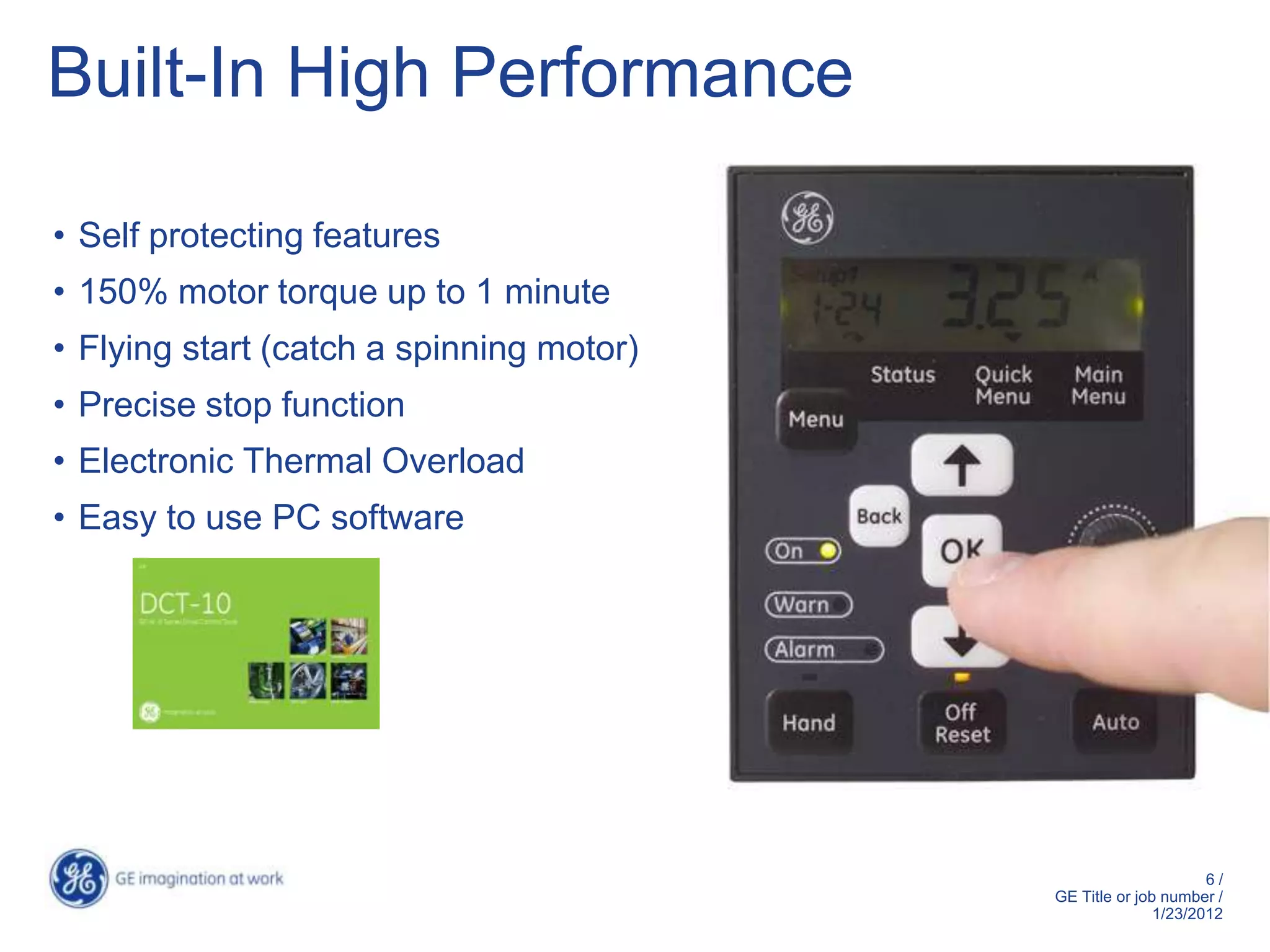

- 6. Built-In High Performance •Self protecting features • 150% motor torque up to 1 minute • Flying start (catch a spinning motor) • Precise stop function • Electronic Thermal Overload • Easy to use PC software 6/ GE Title or job number / 1/23/2012

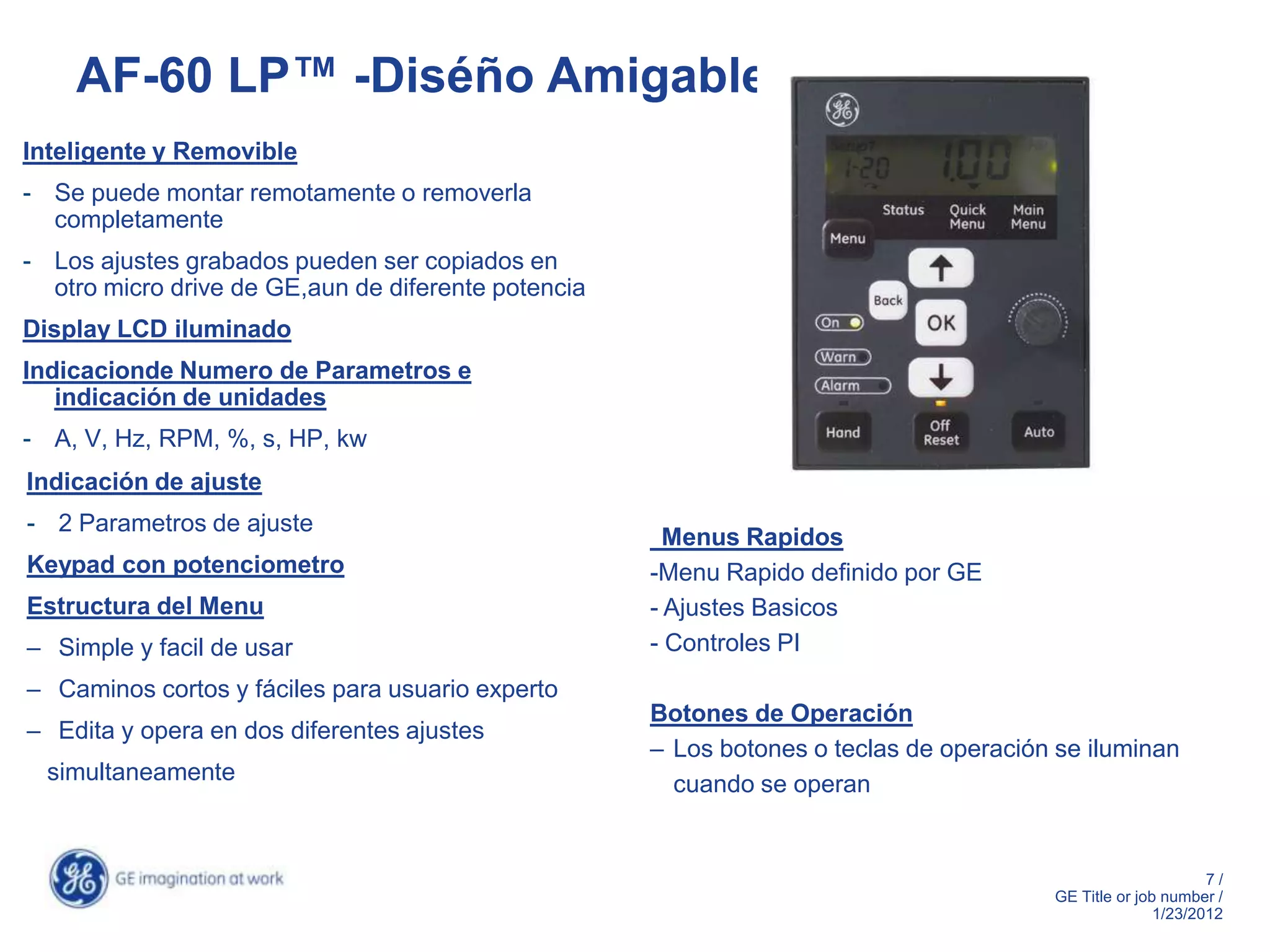

- 7. AF-60 LP™ -DiséñoAmigable Inteligente y Removible - Se puede montar remotamente o removerla completamente - Los ajustes grabados pueden ser copiados en otro micro drive de GE,aun de diferente potencia Display LCD iluminado Indicacionde Numero de Parametros e indicación de unidades - A, V, Hz, RPM, %, s, HP, kw Indicación de ajuste - 2 Parametros de ajuste Menus Rapidos Keypad con potenciometro -Menu Rapido definido por GE Estructura del Menu - Ajustes Basicos – Simple y facil de usar - Controles PI – Caminos cortos y fáciles para usuario experto Botones de Operación – Edita y opera en dos diferentes ajustes – Los botones o teclas de operación se iluminan simultaneamente cuando se operan 7/ GE Title or job number / 1/23/2012

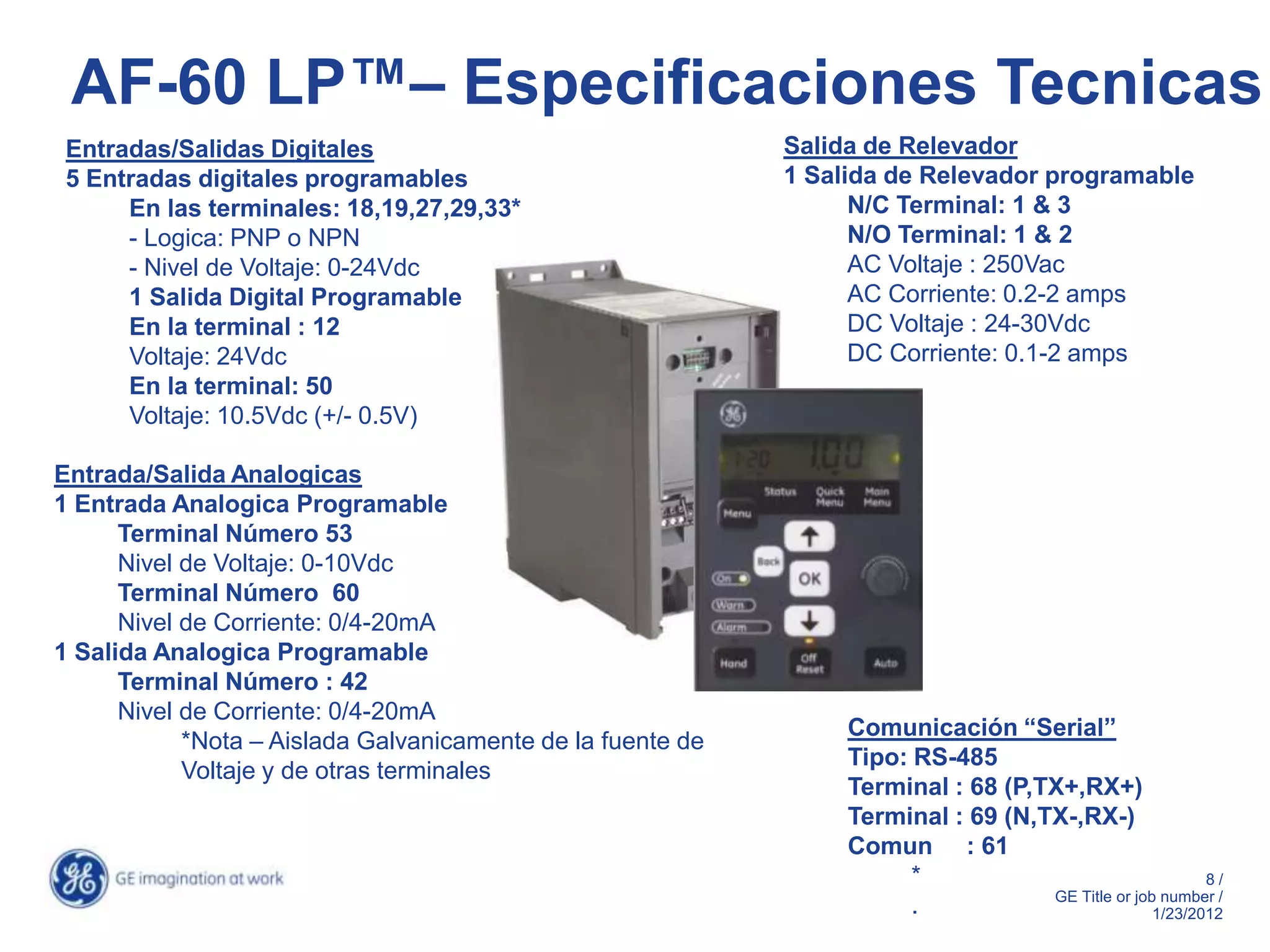

- 8. AF-60 LP™– EspecificacionesTecnicas Entradas/Salidas Digitales Salida de Relevador 5 Entradas digitales programables 1 Salida de Relevador programable En las terminales: 18,19,27,29,33* N/C Terminal: 1 & 3 - Logica: PNP o NPN N/O Terminal: 1 & 2 - Nivel de Voltaje: 0-24Vdc AC Voltaje : 250Vac 1 Salida Digital Programable AC Corriente: 0.2-2 amps En la terminal : 12 DC Voltaje : 24-30Vdc Voltaje: 24Vdc DC Corriente: 0.1-2 amps En la terminal: 50 Voltaje: 10.5Vdc (+/- 0.5V) Entrada/Salida Analogicas 1 Entrada Analogica Programable Terminal Número 53 Nivel de Voltaje: 0-10Vdc Terminal Número 60 Nivel de Corriente: 0/4-20mA 1 Salida Analogica Programable Terminal Número : 42 Nivel de Corriente: 0/4-20mA Comunicación “Serial” *Nota – Aislada Galvanicamente de la fuente de Tipo: RS-485 Voltaje y de otras terminales Terminal : 68 (P,TX+,RX+) Terminal : 69 (N,TX-,RX-) Comun : 61 * 8/ GE Title or job number / . 1/23/2012

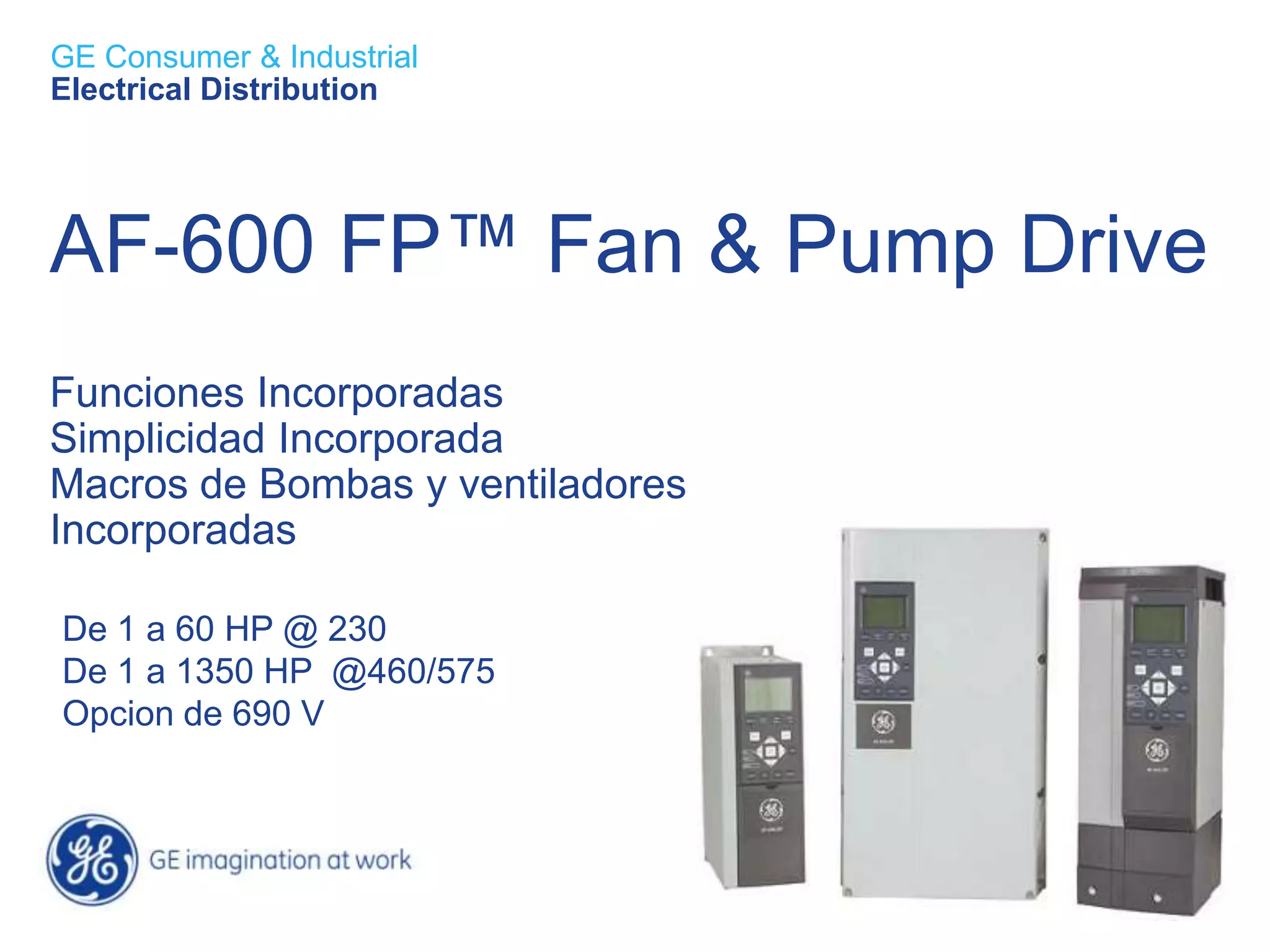

- 9. GE Consumer &Industrial Electrical Distribution AF-600 FP™ Fan & Pump Drive Funciones Incorporadas Simplicidad Incorporada Macros de Bombas y ventiladores Incorporadas De 1 a 60 HP @ 230 De 1 a 1350 HP @460/575 Opcion de 690 V

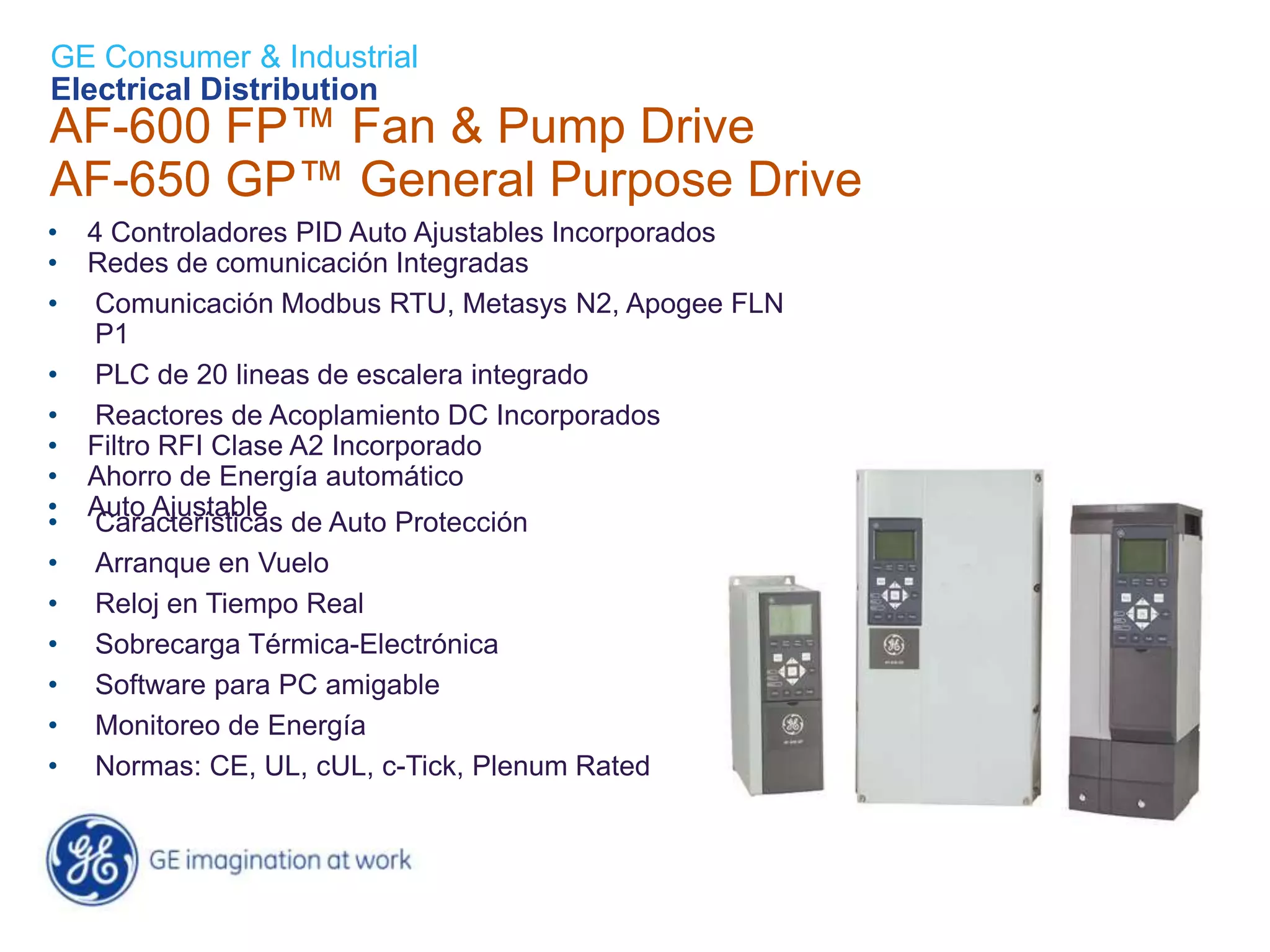

- 10. GE Consumer &Industrial Electrical Distribution AF-600 FP™ Fan & Pump Drive AF-650 GP™ General Purpose Drive • 4 Controladores PID Auto Ajustables Incorporados • Redes de comunicación Integradas • Comunicación Modbus RTU, Metasys N2, Apogee FLN P1 • PLC de 20 lineas de escalera integrado • Reactores de Acoplamiento DC Incorporados • Filtro RFI Clase A2 Incorporado • Ahorro de Energía automático • Auto Ajustable • Características de Auto Protección • Arranque en Vuelo • Reloj en Tiempo Real • Sobrecarga Térmica-Electrónica • Software para PC amigable • Monitoreo de Energía • Normas: CE, UL, cUL, c-Tick, Plenum Rated

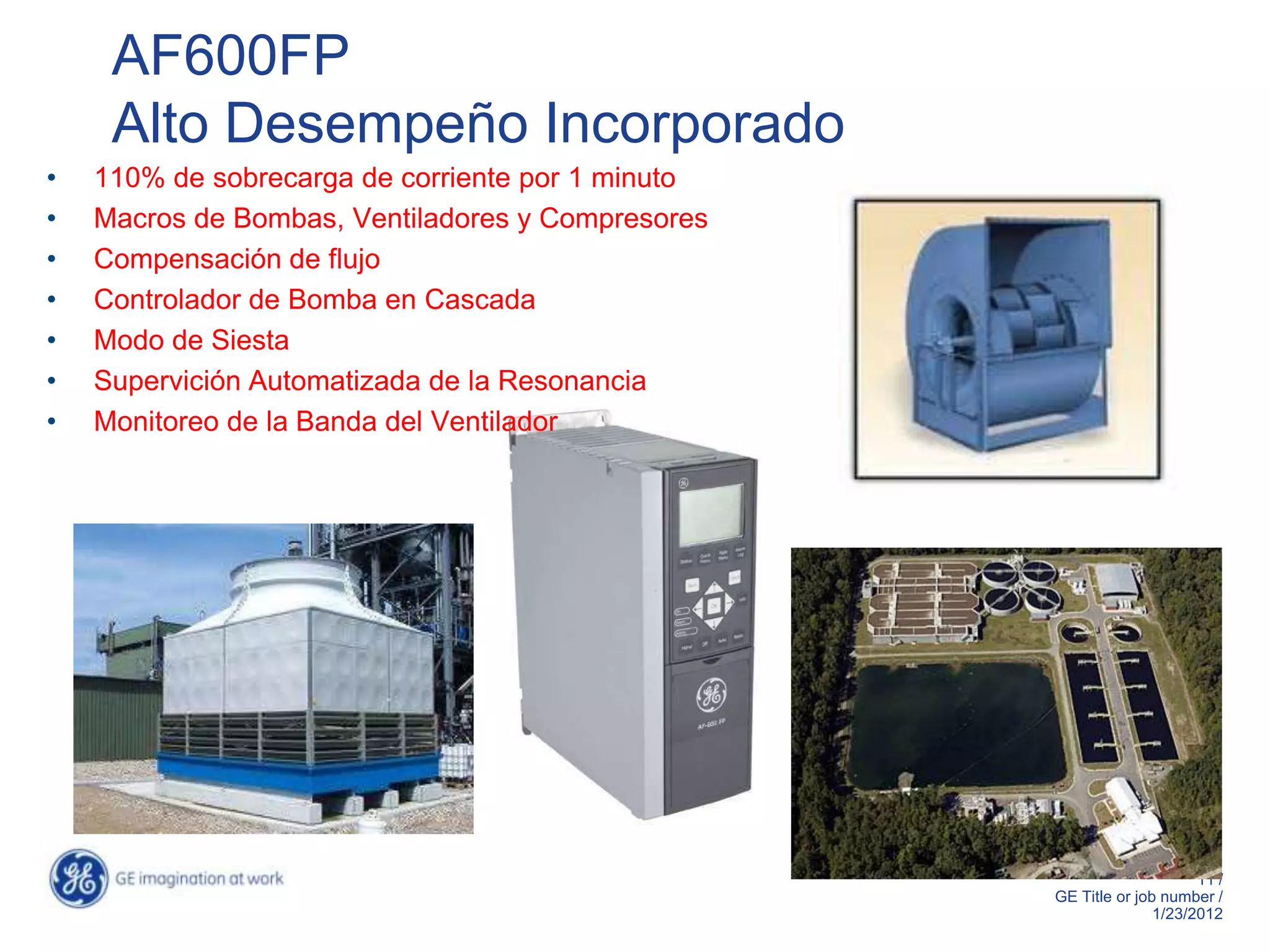

- 11. AF600FP Alto Desempeño Incorporado • 110% de sobrecarga de corriente por 1 minuto • Macros de Bombas, Ventiladores y Compresores • Compensación de flujo • Controlador de Bomba en Cascada • Modo de Siesta • Supervición Automatizada de la Resonancia • Monitoreo de la Banda del Ventilador IP20 chasis shown 11 / GE Title or job number / 1/23/2012

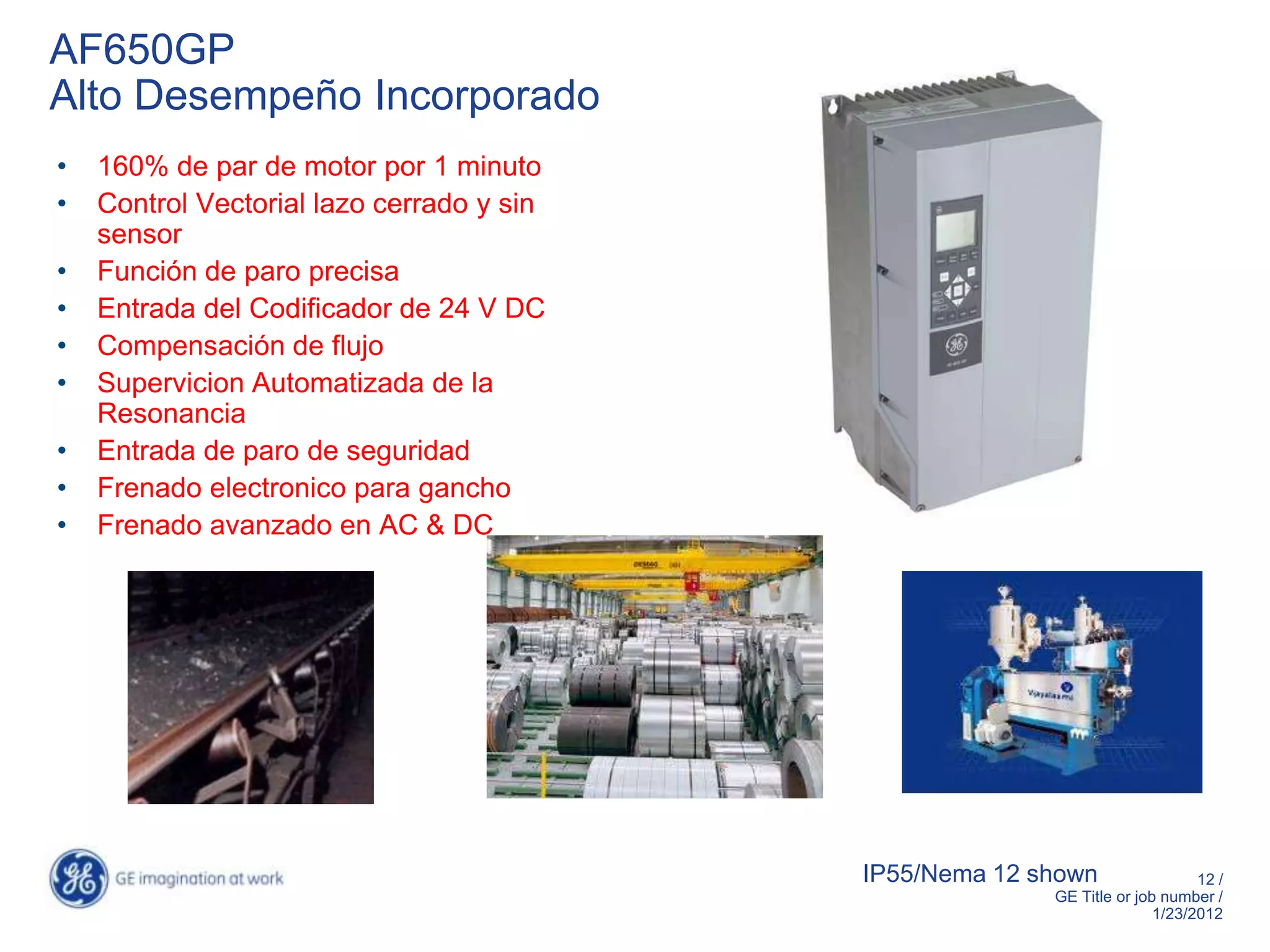

- 12. AF650GP Alto Desempeño Incorporado • 160% de par de motor por 1 minuto • Control Vectorial lazo cerrado y sin sensor • Función de paro precisa • Entrada del Codificador de 24 V DC • Compensación de flujo • Supervicion Automatizada de la Resonancia • Entrada de paro de seguridad • Frenado electronico para gancho • Frenado avanzado en AC & DC IP55/Nema 12 shown 12 / GE Title or job number / 1/23/2012

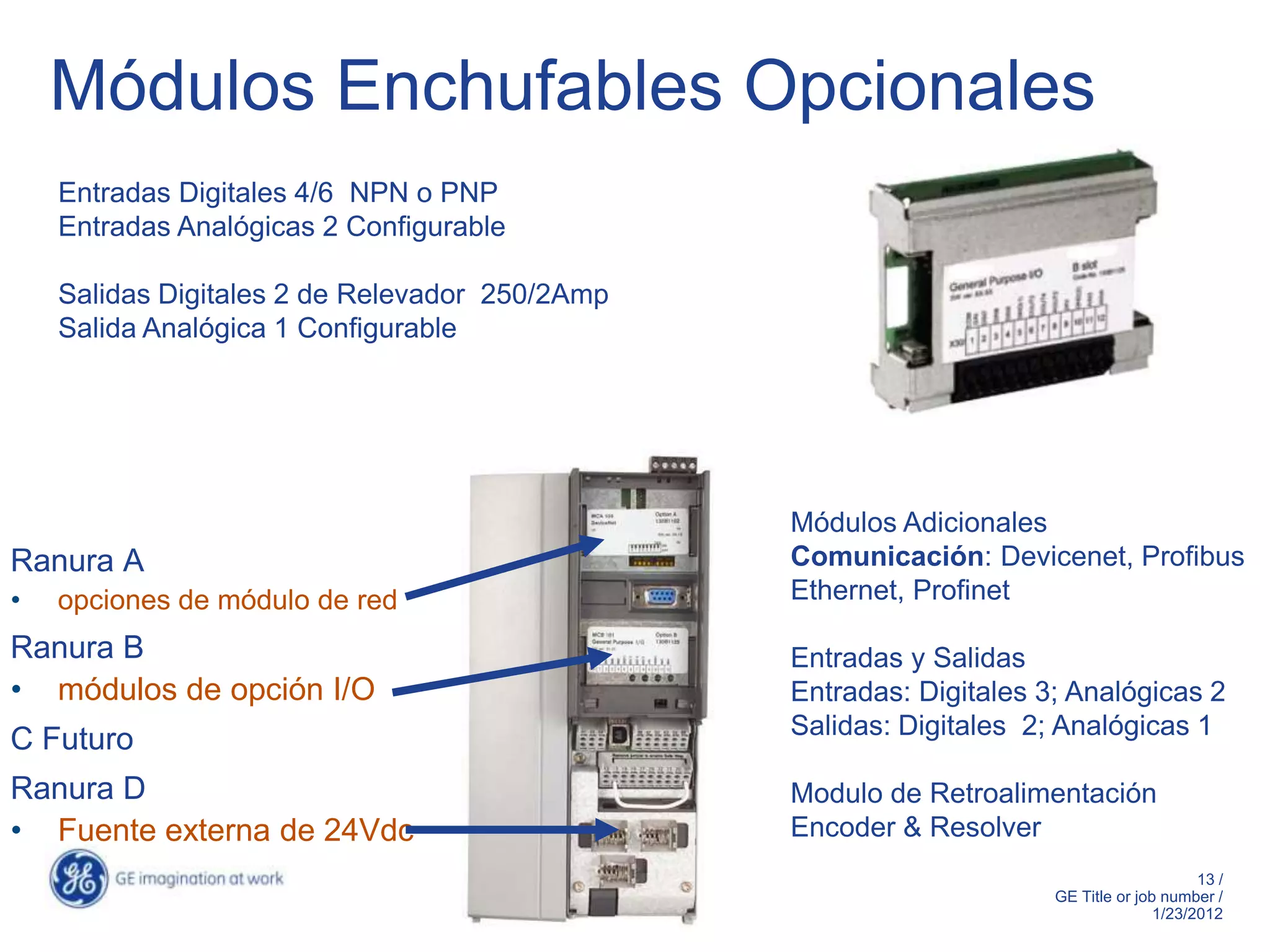

- 13. Módulos Enchufables Opcionales Entradas Digitales 4/6 NPN o PNP Entradas Analógicas 2 Configurable Salidas Digitales 2 de Relevador 250/2Amp Salida Analógica 1 Configurable Módulos Adicionales Ranura A Comunicación: Devicenet, Profibus • opciones de módulo de red Ethernet, Profinet Ranura B Entradas y Salidas • módulos de opción I/O Entradas: Digitales 3; Analógicas 2 Salidas: Digitales 2; Analógicas 1 C Futuro Ranura D Modulo de Retroalimentación • Fuente externa de 24Vdc Encoder & Resolver 13 / GE Title or job number / 1/23/2012

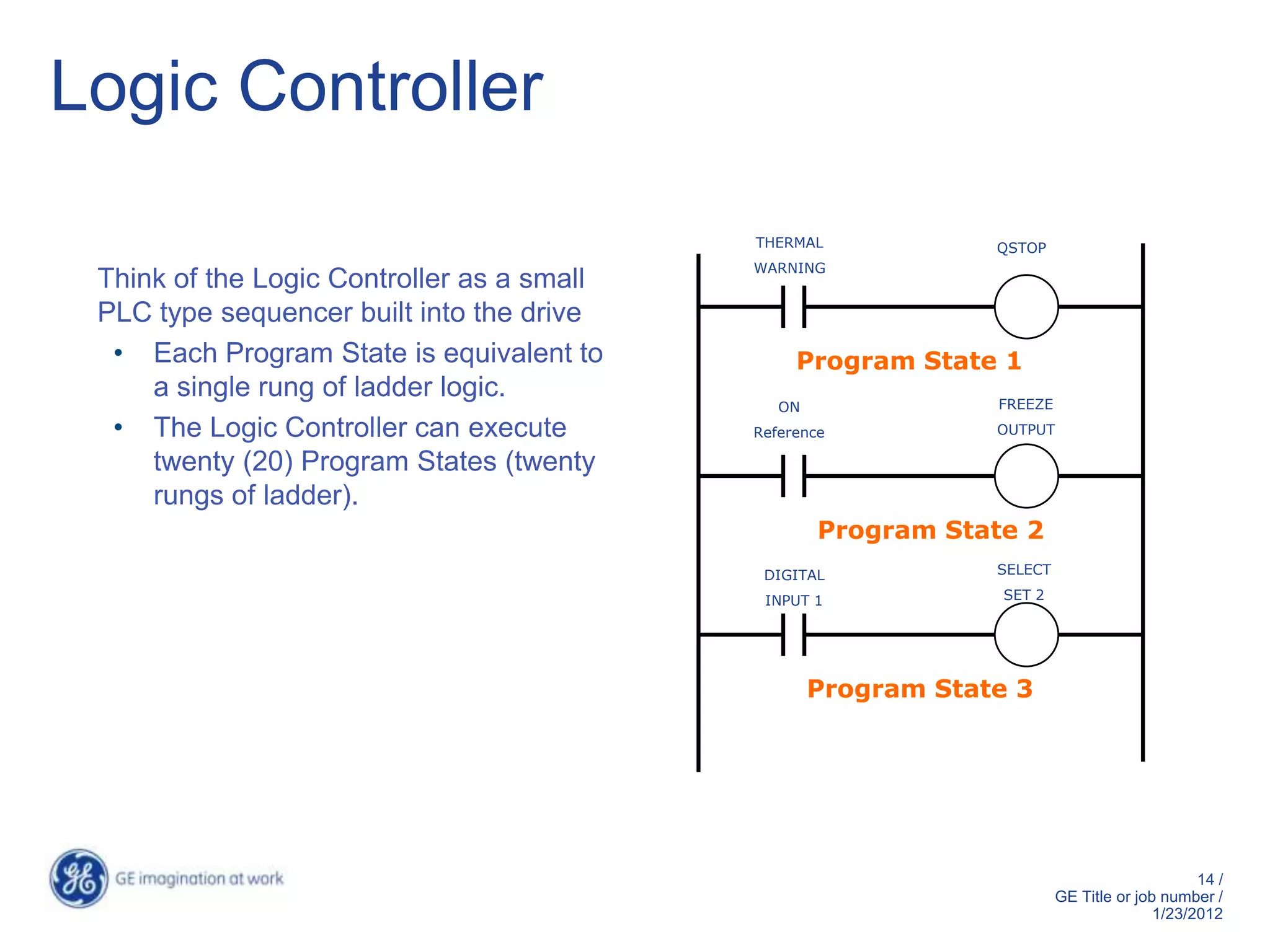

- 14. Logic Controller THERMAL QSTOP WARNING Think of the Logic Controller as a small PLC type sequencer built into the drive • Each Program State is equivalent to Program State 1 a single rung of ladder logic. FREEZE ON • The Logic Controller can execute Reference OUTPUT twenty (20) Program States (twenty rungs of ladder). Program State 2 DIGITAL SELECT INPUT 1 SET 2 Program State 3 14 / GE Title or job number / 1/23/2012

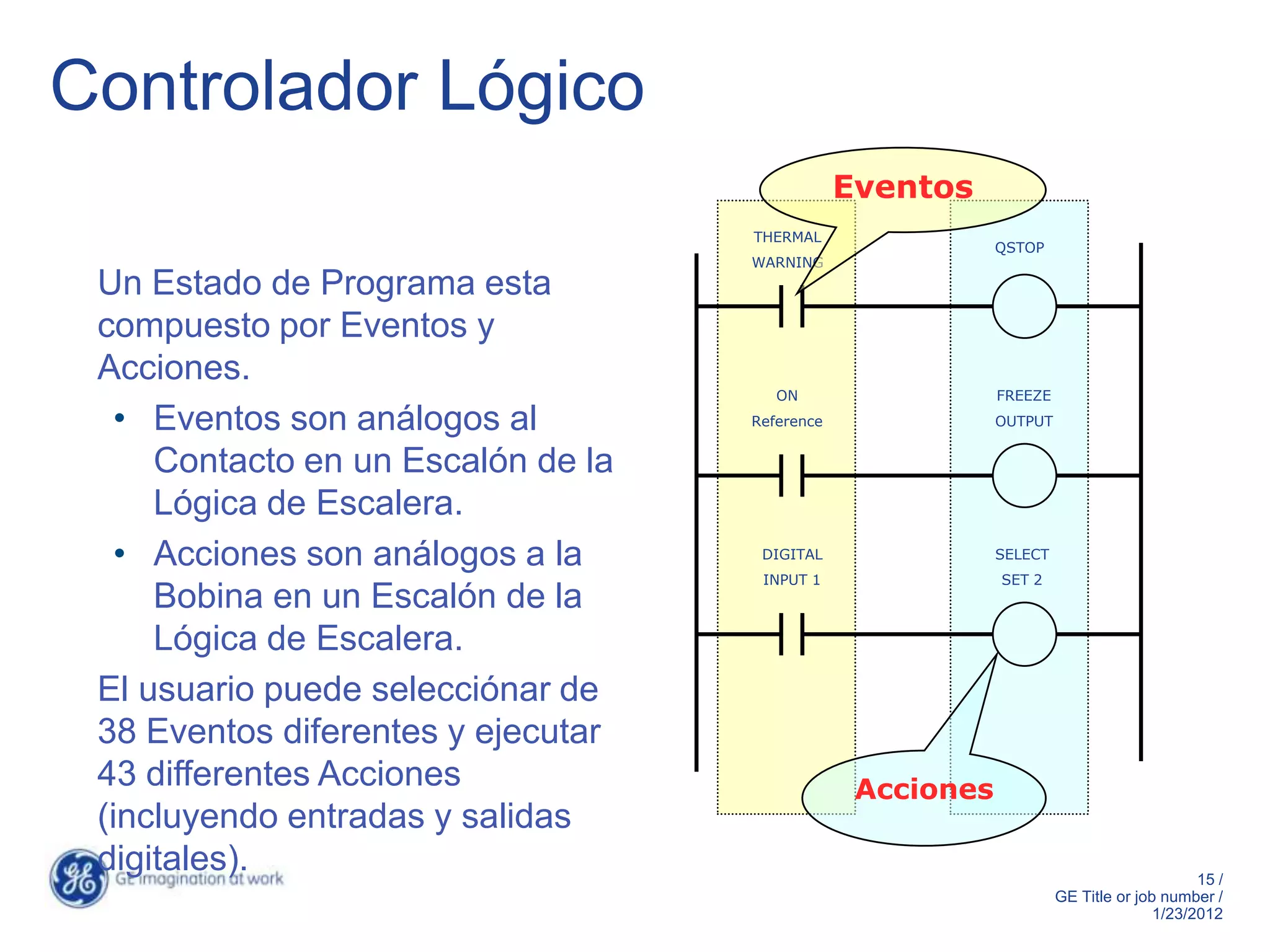

- 15. Controlador Lógico Eventos THERMAL QSTOP WARNING Un Estado de Programa esta compuesto por Eventos y Acciones. ON FREEZE • Eventos son análogos al Reference OUTPUT Contacto en un Escalón de la Lógica de Escalera. • Acciones son análogos a la DIGITAL SELECT INPUT 1 SET 2 Bobina en un Escalón de la Lógica de Escalera. El usuario puede selecciónar de 38 Eventos diferentes y ejecutar 43 differentes Acciones Acciones (incluyendo entradas y salidas digitales). 15 / GE Title or job number / 1/23/2012

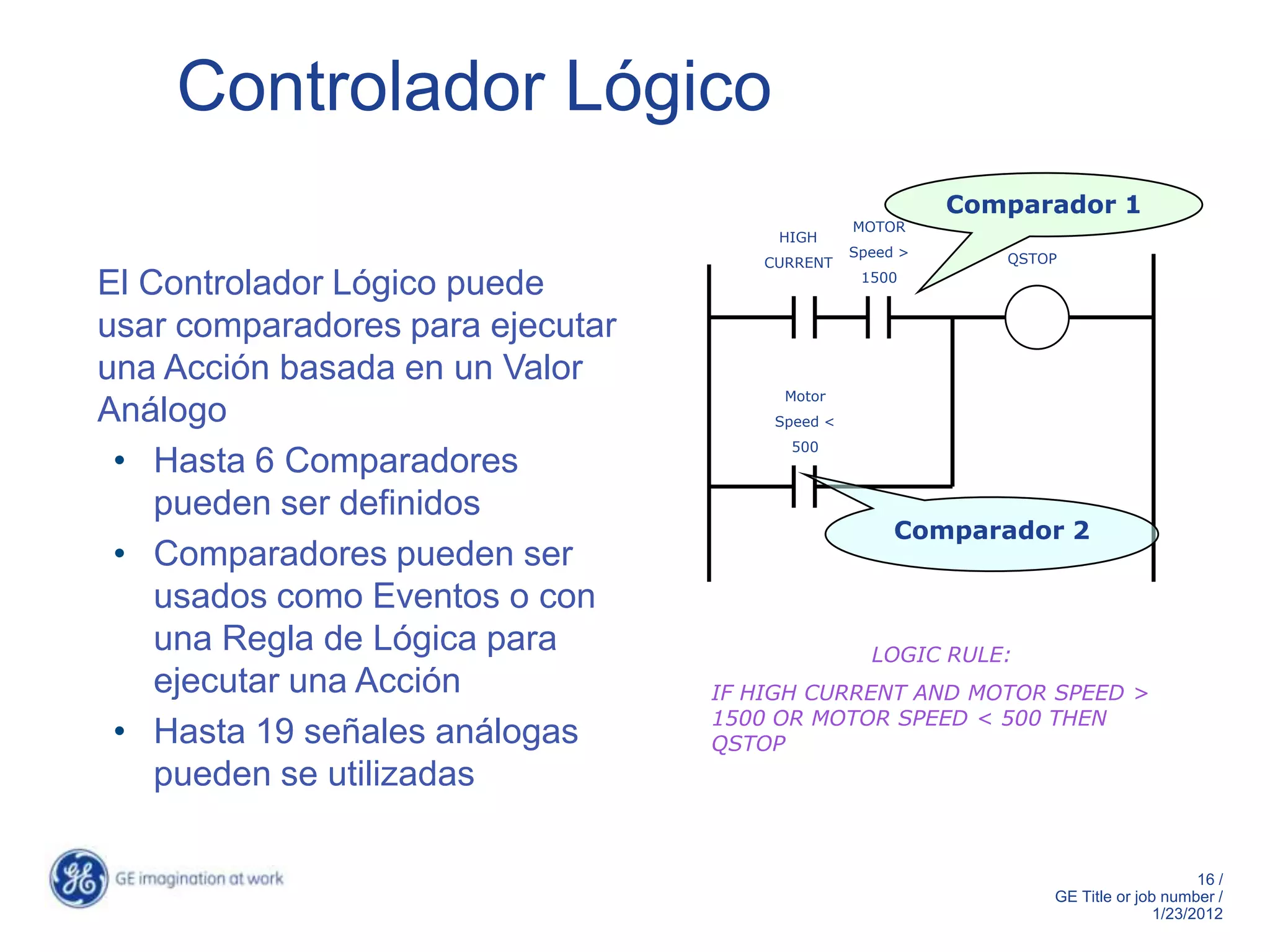

- 16. Controlador Lógico Comparador 1 MOTOR HIGH Speed > QSTOP CURRENT 1500 El Controlador Lógico puede usar comparadores para ejecutar una Acción basada en un Valor Motor Análogo Speed < 500 • Hasta 6 Comparadores pueden ser definidos Comparador 2 • Comparadores pueden ser usados como Eventos o con una Regla de Lógica para LOGIC RULE: ejecutar una Acción IF HIGH CURRENT AND MOTOR SPEED > 1500 OR MOTOR SPEED < 500 THEN • Hasta 19 señales análogas QSTOP pueden se utilizadas 16 / GE Title or job number / 1/23/2012

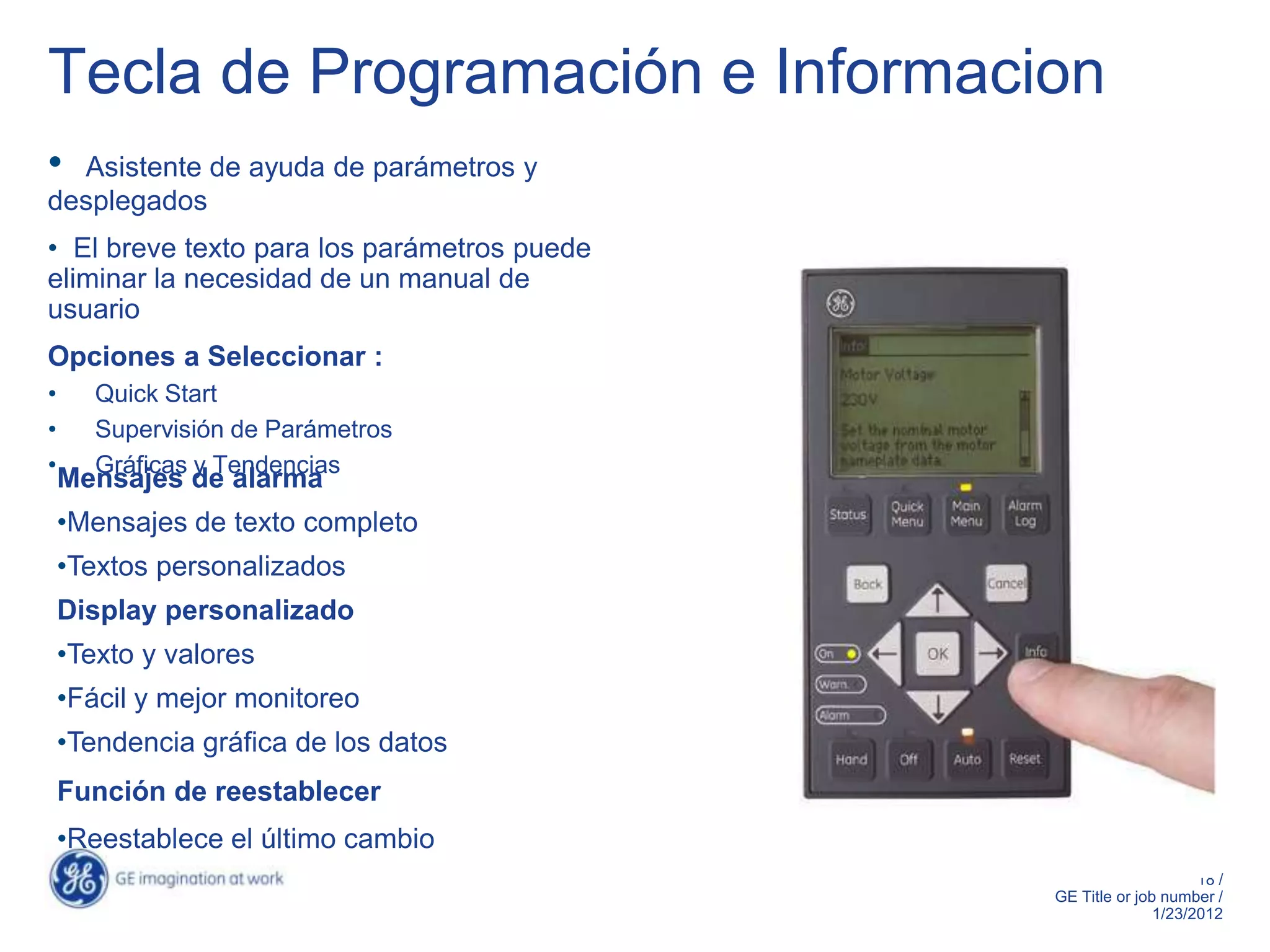

- 17. Tecla de Programacióne Informacion • Asistente de ayuda de parámetros y desplegados • El breve texto para los parámetros puede eliminar la necesidad de un manual de usuario Opciones a Seleccionar : • Quick Start • Supervisión de Parámetros • Gráficas y Tendencias Mensajes de alarma •Mensajes de texto completo •Textos personalizados Display personalizado •Texto y valores •Fácil y mejor monitoreo •Tendencia gráfica de los datos Función de reestablecer •Reestablece el último cambio 18 / GE Title or job number / 1/23/2012
- 18. AF-6 Panels… Wall-Mounted Drive External Floor-Mounted 19 / GE Title or job number / 1/23/2012

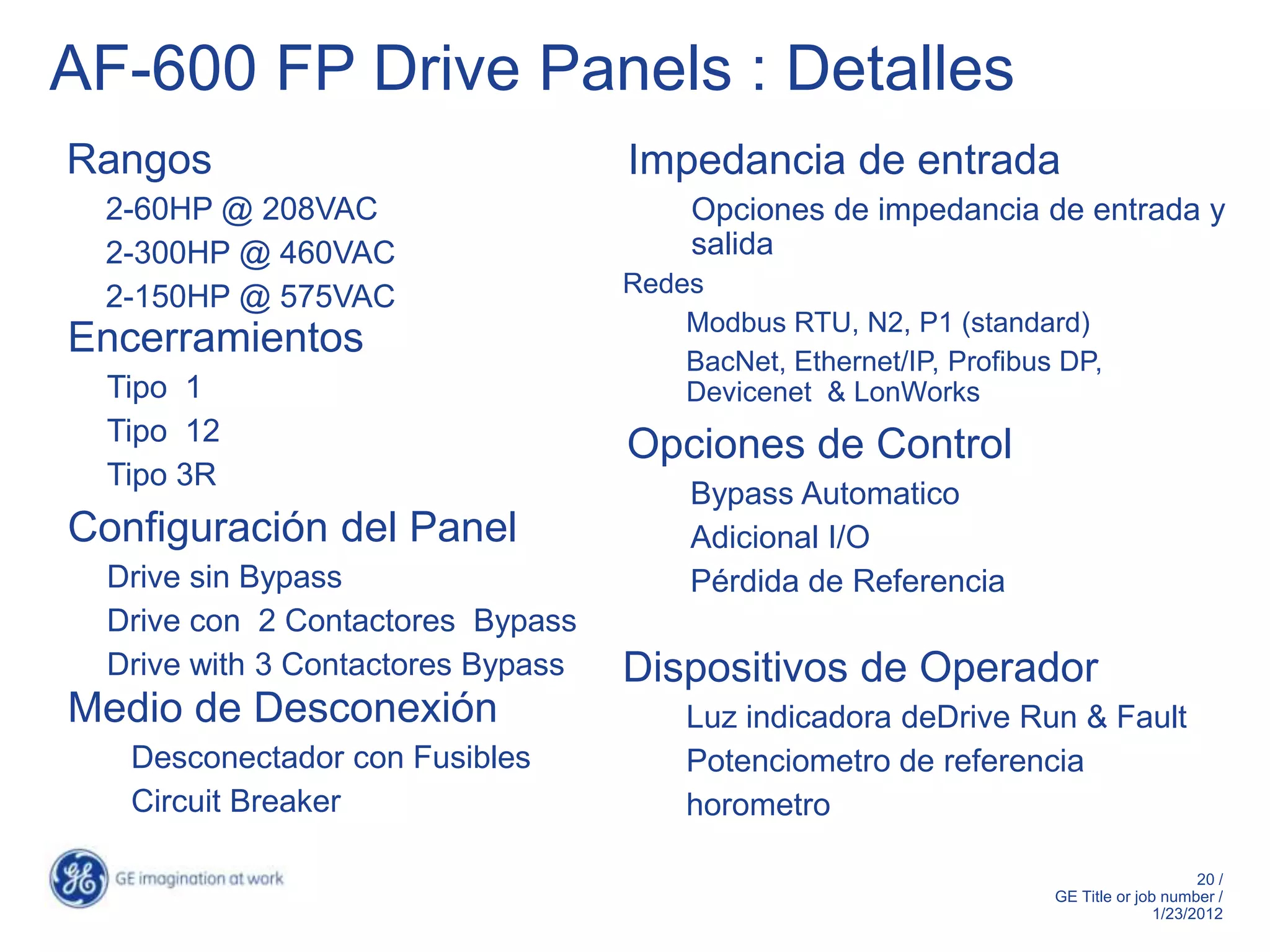

- 19. AF-600 FP DrivePanels : Detalles Rangos Impedancia de entrada 2-60HP @ 208VAC Opciones de impedancia de entrada y 2-300HP @ 460VAC salida Redes 2-150HP @ 575VAC Modbus RTU, N2, P1 (standard) Encerramientos BacNet, Ethernet/IP, Profibus DP, Tipo 1 Devicenet & LonWorks Tipo 12 Opciones de Control Tipo 3R Bypass Automatico Configuración del Panel Adicional I/O Drive sin Bypass Pérdida de Referencia Drive con 2 Contactores Bypass Drive with 3 Contactores Bypass Dispositivos de Operador Medio de Desconexión Luz indicadora deDrive Run & Fault Desconectador con Fusibles Potenciometro de referencia Circuit Breaker horometro 20 / GE Title or job number / 1/23/2012

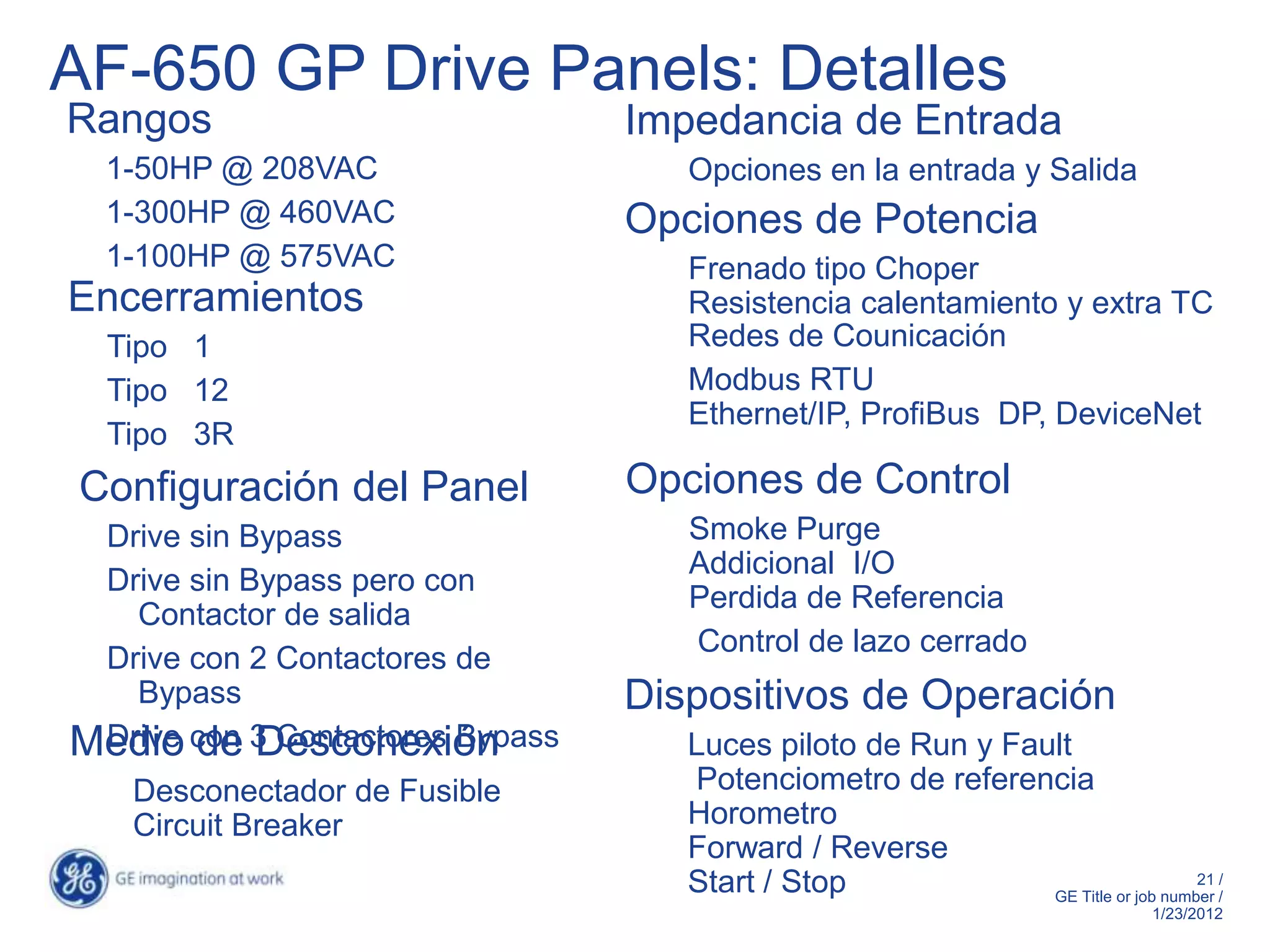

- 20. AF-650 GP DrivePanels: Detalles Rangos Impedancia de Entrada 1-50HP @ 208VAC Opciones en la entrada y Salida 1-300HP @ 460VAC Opciones de Potencia 1-100HP @ 575VAC Frenado tipo Choper Encerramientos Resistencia calentamiento y extra TC Tipo 1 Redes de Counicación Tipo 12 Modbus RTU Ethernet/IP, ProfiBus DP, DeviceNet Tipo 3R Configuración del Panel Opciones de Control Drive sin Bypass Smoke Purge Addicional I/O Drive sin Bypass pero con Perdida de Referencia Contactor de salida Control de lazo cerrado Drive con 2 Contactores de Bypass Dispositivos de Operación Medio con 3 Contactores Bypass Drive de Desconexión Luces piloto de Run y Fault Desconectador de Fusible Potenciometro de referencia Circuit Breaker Horometro Forward / Reverse Start / Stop 21 / GE Title or job number / 1/23/2012

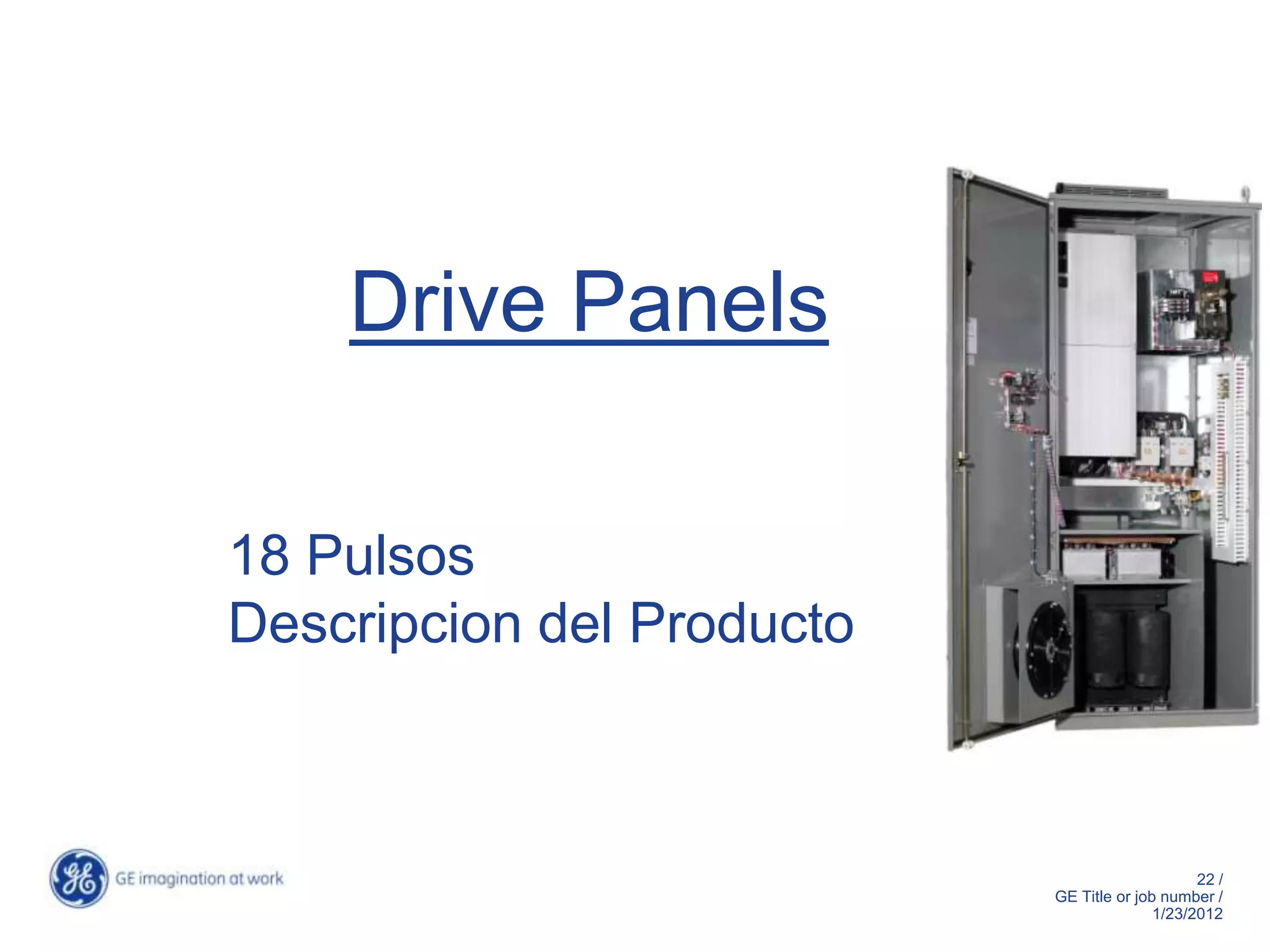

- 21. Drive Panels 18 Pulsos Descripciondel Producto 22 / GE Title or job number / 1/23/2012
- 22. 18 Pulse DrivePanels’ Details Rangos Comunicación 40-600HP @ 460VAC Modbus RTU AF-600 FP or AF-650 GP drives Ethernet/IP, ProfiBus DP, DeviceNet & Encerramiento Modbus TCP Tipo 1 Opciones de Control Configuración del Panel Adicional I/O Drive sin Bypass Perdida de Referencia Drive con 2 Contactores Bypass Control de velocidad de lazo cerrado Drive con 3 Contactores Bypass Dispositivos de Control Medio de Desconexión Luces Piloto de Run & Fault Desconectador de Fusibles Potenciometro de Referencia Circuit Breaker Horometro Forward / Reverse Start / Stop 23 / GE Title or job number / 1/23/2012
