cielo falso en placa de yeso.

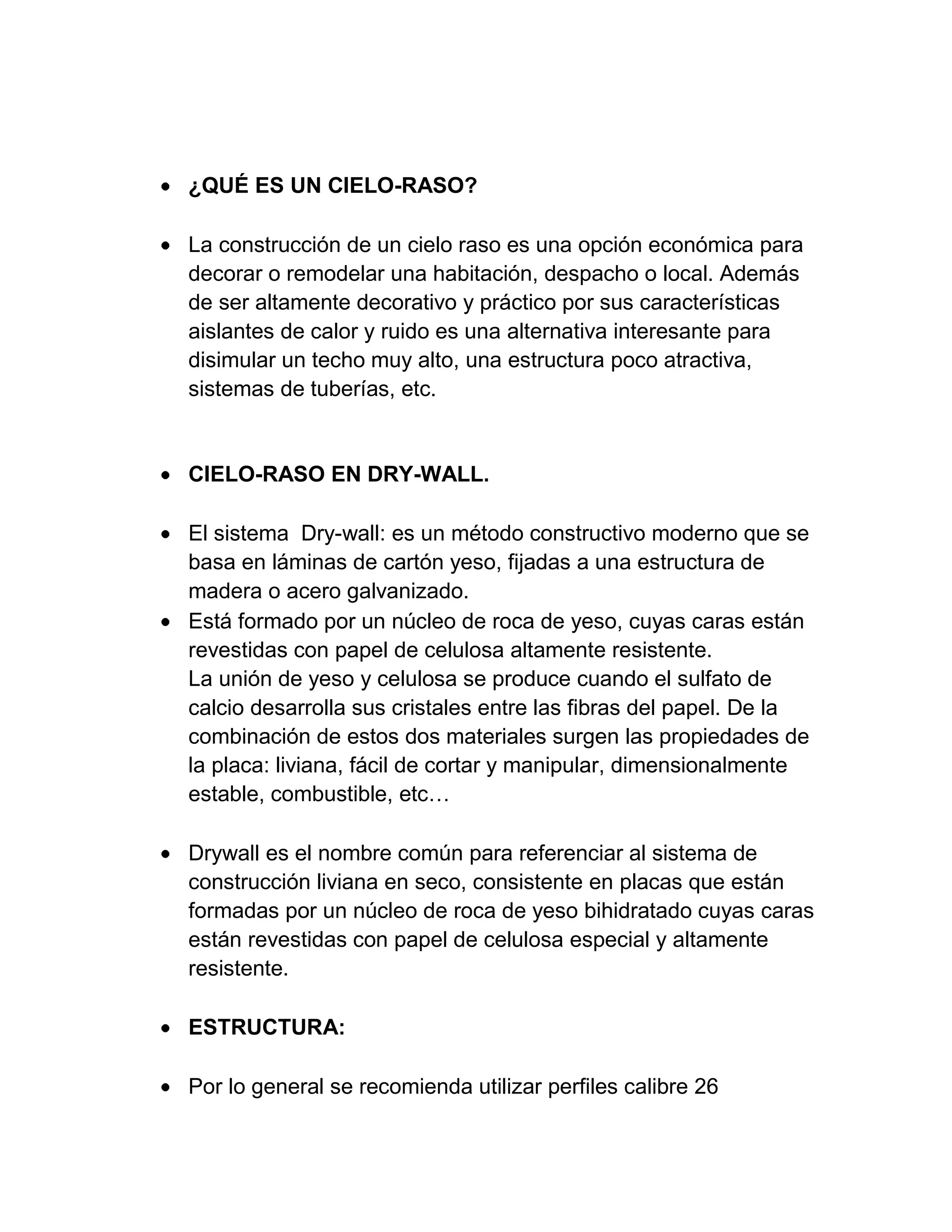

1. ¿QUÉ ES UN CIELO-RASO?
La construcción de un cielo raso es una opción económica para
decorar o remodelar una habitación, despacho o local. Además
de ser altamente decorativo y práctico por sus características
aislantes de calor y ruido es una alternativa interesante para
disimular un techo muy alto, una estructura poco atractiva,
sistemas de tuberías, etc.
CIELO-RASO EN DRY-WALL.
El sistema Dry-wall: es un método constructivo moderno que se
basa en láminas de cartón yeso, fijadas a una estructura de
madera o acero galvanizado.
Está formado por un núcleo de roca de yeso, cuyas caras están
revestidas con papel de celulosa altamente resistente.
La unión de yeso y celulosa se produce cuando el sulfato de
calcio desarrolla sus cristales entre las fibras del papel. De la
combinación de estos dos materiales surgen las propiedades de
la placa: liviana, fácil de cortar y manipular, dimensionalmente
estable, combustible, etc…
Drywall es el nombre común para referenciar al sistema de
construcción liviana en seco, consistente en placas que están
formadas por un núcleo de roca de yeso bihidratado cuyas caras
están revestidas con papel de celulosa especial y altamente
resistente.
ESTRUCTURA:
Por lo general se recomienda utilizar perfiles calibre 26

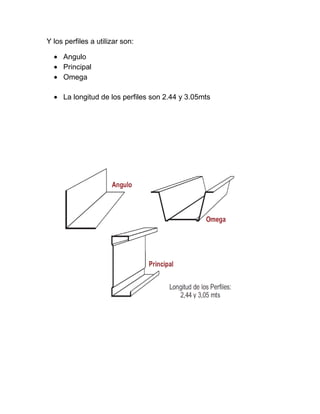

2. Y los perfiles a utilizar son:
Angulo
Principal
Omega
La longitud de los perfiles son 2.44 y 3.05mts

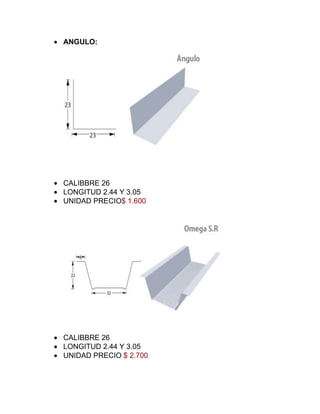

3. ANGULO:
CALIBBRE 26
LONGITUD 2.44 Y 3.05
UNIDAD PRECIO$ 1.600
CALIBBRE 26
LONGITUD 2.44 Y 3.05
UNIDAD PRECIO $ 2.700

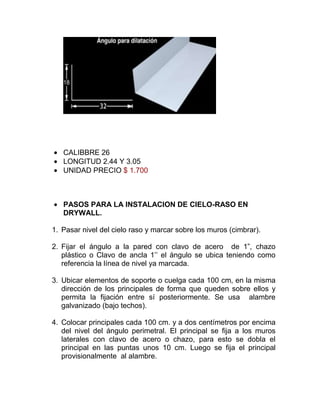

4. CALIBBRE 26
LONGITUD 2.44 Y 3.05
UNIDAD PRECIO $ 1.700
PASOS PARA LA INSTALACION DE CIELO-RASO EN
DRYWALL.
1. Pasar nivel del cielo raso y marcar sobre los muros (cimbrar).
2. Fijar el ángulo a la pared con clavo de acero de 1”, chazo
plástico o Clavo de ancla 1’’ el ángulo se ubica teniendo como
referencia la línea de nivel ya marcada.
3. Ubicar elementos de soporte o cuelga cada 100 cm, en la misma
dirección de los principales de forma que queden sobre ellos y
permita la fijación entre sí posteriormente. Se usa alambre
galvanizado (bajo techos).
4. Colocar principales cada 100 cm. y a dos centímetros por encima
del nivel del ángulo perimetral. El principal se fija a los muros
laterales con clavo de acero o chazo, para esto se dobla el
principal en las puntas unos 10 cm. Luego se fija el principal
provisionalmente al alambre.

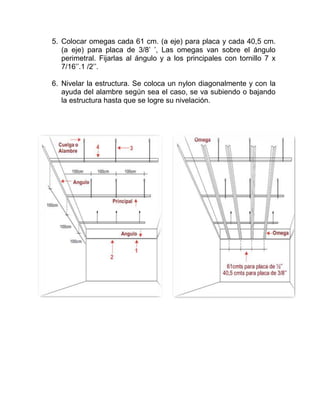

5. 5. Colocar omegas cada 61 cm. (a eje) para placa y cada 40,5 cm.
(a eje) para placa de 3/8’ ’, Las omegas van sobre el ángulo
perimetral. Fijarlas al ángulo y a los principales con tornillo 7 x
7/16’’.1 /2’’.
6. Nivelar la estructura. Se coloca un nylon diagonalmente y con la
ayuda del alambre según sea el caso, se va subiendo o bajando
la estructura hasta que se logre su nivelación.

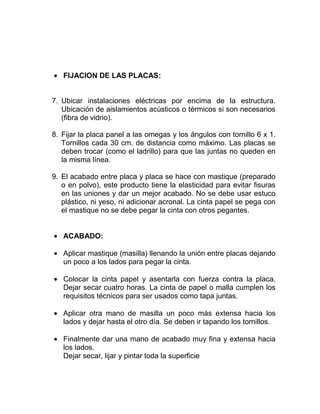

6. FIJACION DE LAS PLACAS:
7. Ubicar instalaciones eléctricas por encima de la estructura.
Ubicación de aislamientos acústicos o térmicos si son necesarios
(fibra de vidrio).
8. Fijar la placa panel a las omegas y los ángulos con tornillo 6 x 1.
Tornillos cada 30 cm. de distancia como máximo. Las placas se
deben trocar (como el ladrillo) para que las juntas no queden en
la misma línea.
9. El acabado entre placa y placa se hace con mastique (preparado
o en polvo), este producto tiene la elasticidad para evitar fisuras
en las uniones y dar un mejor acabado. No se debe usar estuco
plástico, ni yeso, ni adicionar acronal. La cinta papel se pega con
el mastique no se debe pegar la cinta con otros pegantes.
ACABADO:
Aplicar mastique (masilla) llenando la unión entre placas dejando
un poco a los lados para pegar la cinta.
Colocar la cinta papel y asentarla con fuerza contra la placa.
Dejar secar cuatro horas. La cinta de papel o malla cumplen los
requisitos técnicos para ser usados como tapa juntas.
Aplicar otra mano de masilla un poco más extensa hacia los
lados y dejar hasta el otro día. Se deben ir tapando los tornillos.
Finalmente dar una mano de acabado muy fina y extensa hacia
los lados.
Dejar secar, lijar y pintar toda la superficie

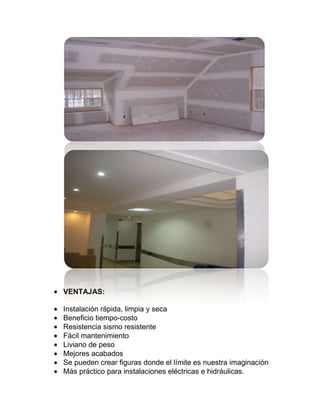

7. VENTAJAS:
Instalación rápida, limpia y seca
Beneficio tiempo-costo
Resistencia sismo resistente
Fácil mantenimiento
Liviano de peso
Mejores acabados
Se pueden crear figuras donde el límite es nuestra imaginación
Más práctico para instalaciones eléctricas e hidráulicas.

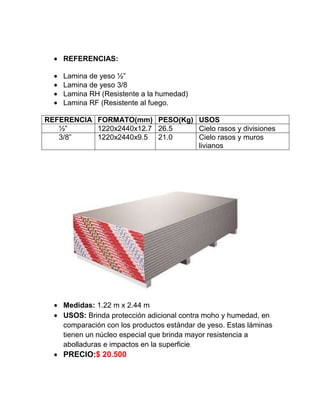

8. REFERENCIAS:
Lamina de yeso ½”
Lamina de yeso 3/8
Lamina RH (Resistente a la humedad)
Lamina RF (Resistente al fuego.
REFERENCIA FORMATO(mm) PESO(Kg) USOS
½” 1220x2440x12.7 26.5 Cielo rasos y divisiones
3/8” 1220x2440x9.5 21.0 Cielo rasos y muros
livianos
Medidas: 1.22 m x 2.44 m
USOS: Brinda protección adicional contra moho y humedad, en
comparación con los productos estándar de yeso. Estas láminas
tienen un núcleo especial que brinda mayor resistencia a
abolladuras e impactos en la superficie.
PRECIO:$ 20.500

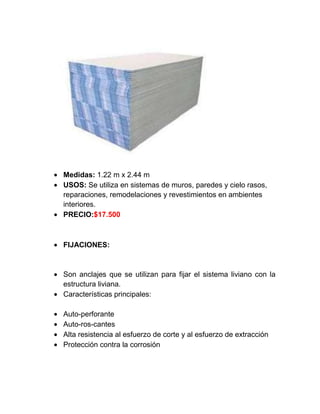

9. Medidas: 1.22 m x 2.44 m
USOS: Se utiliza en sistemas de muros, paredes y cielo rasos,
reparaciones, remodelaciones y revestimientos en ambientes
interiores.
PRECIO:$17.500
FIJACIONES:
Son anclajes que se utilizan para fijar el sistema liviano con la
estructura liviana.
Características principales:
Auto-perforante
Auto-ros-cantes
Alta resistencia al esfuerzo de corte y al esfuerzo de extracción
Protección contra la corrosión

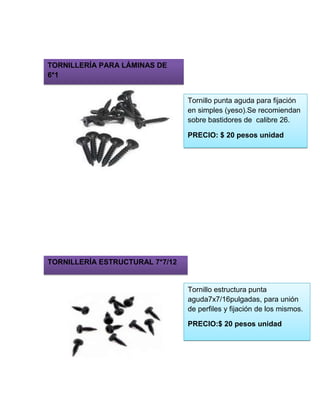

10. Tornillo punta aguda para fijación
en simples (yeso).Se recomiendan
sobre bastidores de calibre 26.
PRECIO: $ 20 pesos unidad
Tornillo estructura punta
aguda7x7/16pulgadas, para unión
de perfiles y fijación de los mismos.
PRECIO:$ 20 pesos unidad
TORNILLERÍA PARA LÁMINAS DE
6*1
TORNILLERÍA ESTRUCTURAL 7*7/12

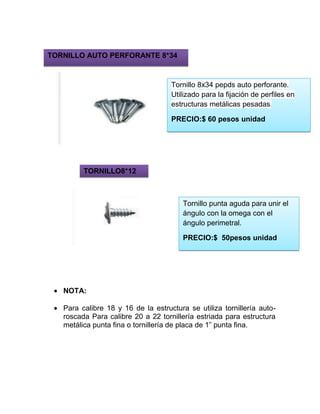

11. NOTA:
Para calibre 18 y 16 de la estructura se utiliza tornillería auto-
roscada Para calibre 20 a 22 tornillería estriada para estructura
metálica punta fina o tornillería de placa de 1” punta fina.
Tornillo 8x34 pepds auto perforante.
Utilizado para la fijación de perfiles en
estructuras metálicas pesadas.
PRECIO:$ 60 pesos unidad
TORNILLO AUTO PERFORANTE 8*34
Tornillo punta aguda para unir el
ángulo con la omega con el
ángulo perimetral.
PRECIO:$ 50pesos unidad
TORNILLO8*12

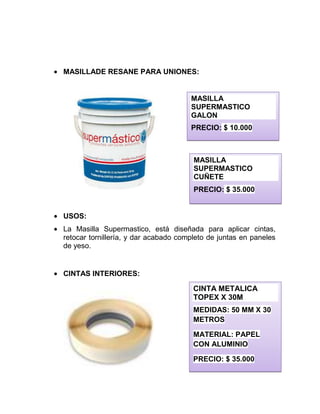

12. MASILLADE RESANE PARA UNIONES:
USOS:
La Masilla Supermastico, está diseñada para aplicar cintas,
retocar tornillería, y dar acabado completo de juntas en paneles
de yeso.
CINTAS INTERIORES:
MASILLA
SUPERMASTICO
GALON
PRECIO: $ 10.000
MASILLA
SUPERMASTICO
CUÑETE
PRECIO: $ 35.000
CINTA METALICA
TOPEX X 30M
MEDIDAS: 50 MM X 30
METROS
MATERIAL: PAPEL
CON ALUMINIO
PRECIO: $ 35.000

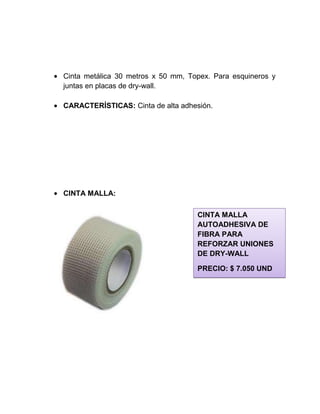

13. Cinta metálica 30 metros x 50 mm, Topex. Para esquineros y
juntas en placas de dry-wall.
CARACTERÍSTICAS: Cinta de alta adhesión.
CINTA MALLA:
CINTA MALLA
AUTOADHESIVA DE
FIBRA PARA
REFORZAR UNIONES
DE DRY-WALL
PRECIO: $ 7.050 UND

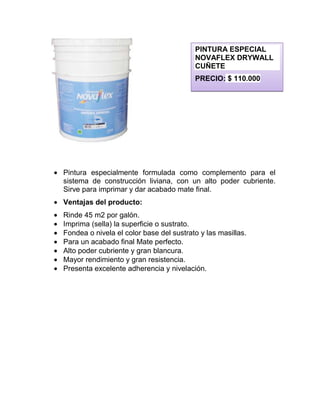

14. Pintura especialmente formulada como complemento para el
sistema de construcción liviana, con un alto poder cubriente.
Sirve para imprimar y dar acabado mate final.
Ventajas del producto:
Rinde 45 m2 por galón.
Imprima (sella) la superficie o sustrato.
Fondea o nivela el color base del sustrato y las masillas.
Para un acabado final Mate perfecto.
Alto poder cubriente y gran blancura.
Mayor rendimiento y gran resistencia.
Presenta excelente adherencia y nivelación.
PINTURA ESPECIAL
NOVAFLEX DRYWALL
CUÑETE
PRECIO: $ 110.000

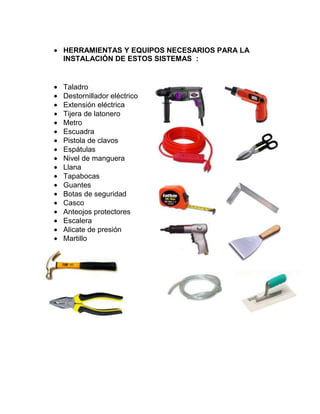

15. HERRAMIENTAS Y EQUIPOS NECESARIOS PARA LA
INSTALACIÓN DE ESTOS SISTEMAS :
Taladro
Destornillador eléctrico
Extensión eléctrica
Tijera de latonero
Metro
Escuadra
Pistola de clavos
Espátulas
Nivel de manguera
Llana
Tapabocas
Guantes
Botas de seguridad
Casco
Anteojos protectores
Escalera
Alicate de presión
Martillo

16. ELEMENTOS DE PREOTECCION PERSONAL
NOTA:Estos elementos de protección personal son indispensables para la
hora en que se esté realizando alguna actividad que requiera de protección
personal, estos elementos varían según la necesidad en la cual se vayan a
utilizar en este caso que es cielo-raso en dry-wall se requiere de un tapa
bocas, guantes, overol, gafas, casco, y botas.
