1. ACABADOS RECUBRIMIENTOS EN
SUELO
EQUIPO 3
MARIA JOSE PEREZ CASTRO
ANUAR SAID FERRER CASTILLO
JOSE HUMBERTO LOPEZ MORAN
JOSE LUIS TRUJILLO MARTINEZ
E.E.: CONSTRUCCION DE ACABADOS Y
OBRAS COMPLEMENTARIAS

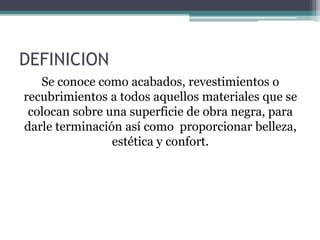

2. DEFINICION
Se conoce como acabados, revestimientos o
recubrimientos a todos aquellos materiales que se
colocan sobre una superficie de obra negra, para
darle terminación así como proporcionar belleza,
estética y confort.

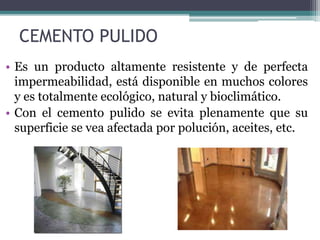

4. CEMENTO PULIDO
• Es un producto altamente resistente y de perfecta
impermeabilidad, está disponible en muchos colores
y es totalmente ecológico, natural y bioclimático.
• Con el cemento pulido se evita plenamente que su
superficie se vea afectada por polución, aceites, etc.

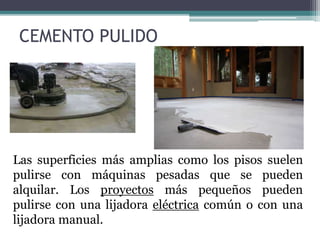

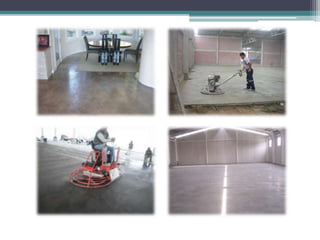

5. Las superficies más amplias como los pisos suelen
pulirse con máquinas pesadas que se pueden
alquilar. Los proyectos más pequeños pueden
pulirse con una lijadora eléctrica común o con una
lijadora manual.
CEMENTO PULIDO

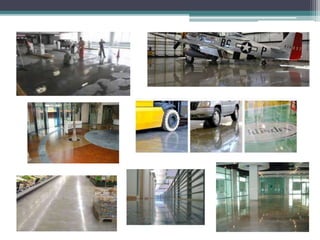

6. Los pisos de cemento pulido son muy amigables
y frecuentemente solicitados en las remodelaciones
de espacios con alto tráfico como los centros
comerciales, centros de salud, aeropuertos,
industrias y salones de belleza. Pero también
son cada vez más usados como pisos para los
interiores de casas.
USO

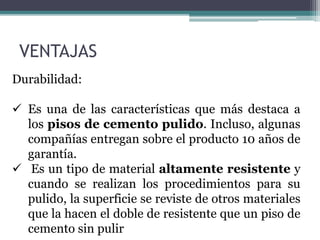

8. VENTAJAS
Durabilidad:
 Es una de las características que más destaca a
los pisos de cemento pulido. Incluso, algunas
compañías entregan sobre el producto 10 años de
garantía.
 Es un tipo de material altamente resistente y
cuando se realizan los procedimientos para su
pulido, la superficie se reviste de otros materiales
que la hacen el doble de resistente que un piso de
cemento sin pulir

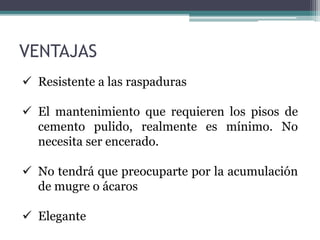

9.  Resistente a las raspaduras
 El mantenimiento que requieren los pisos de
cemento pulido, realmente es mínimo. No
necesita ser encerado.
 No tendrá que preocuparte por la acumulación
de mugre o ácaros
 Elegante
VENTAJAS

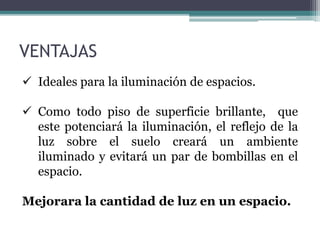

10.  Ideales para la iluminación de espacios.
 Como todo piso de superficie brillante, que
este potenciará la iluminación, el reflejo de la
luz sobre el suelo creará un ambiente
iluminado y evitará un par de bombillas en el
espacio.
Mejorara la cantidad de luz en un espacio.
VENTAJAS

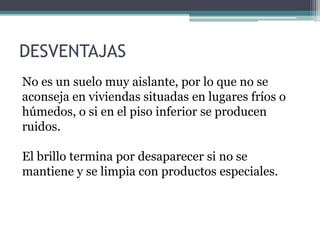

12. No es un suelo muy aislante, por lo que no se
aconseja en viviendas situadas en lugares fríos o
húmedos, o si en el piso inferior se producen
ruidos.
El brillo termina por desaparecer si no se
mantiene y se limpia con productos especiales.
DESVENTAJAS

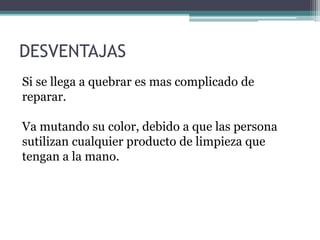

13. Si se llega a quebrar es mas complicado de
reparar.
Va mutando su color, debido a que las persona
sutilizan cualquier producto de limpieza que
tengan a la mano.
DESVENTAJAS

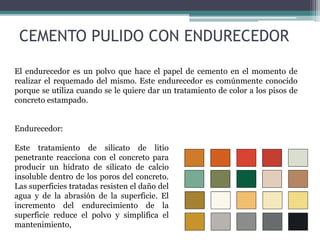

15. El endurecedor es un polvo que hace el papel de cemento en el momento de
realizar el requemado del mismo. Este endurecedor es comúnmente conocido
porque se utiliza cuando se le quiere dar un tratamiento de color a los pisos de
concreto estampado.
Endurecedor:
Este tratamiento de silicato de litio
penetrante reacciona con el concreto para
producir un hidrato de silicato de calcio
insoluble dentro de los poros del concreto.
Las superficies tratadas resisten el daño del
agua y de la abrasión de la superficie. El
incremento del endurecimiento de la
superficie reduce el polvo y simplifica el
mantenimiento,
CEMENTO PULIDO CON ENDURECEDOR

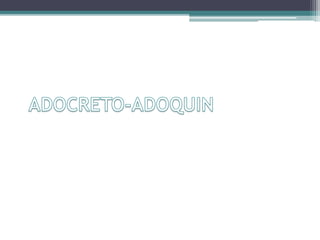

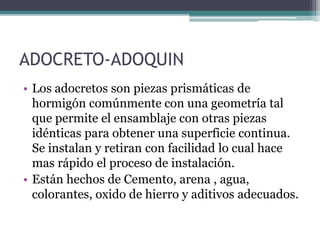

17. ADOCRETO-ADOQUIN
• Los adocretos son piezas prismáticas de
hormigón comúnmente con una geometría tal
que permite el ensamblaje con otras piezas
idénticas para obtener una superficie continua.
Se instalan y retiran con facilidad lo cual hace
mas rápido el proceso de instalación.
• Están hechos de Cemento, arena , agua,
colorantes, oxido de hierro y aditivos adecuados.

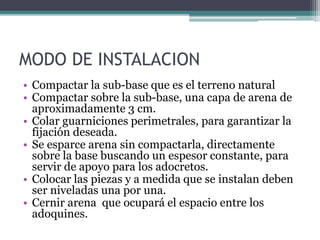

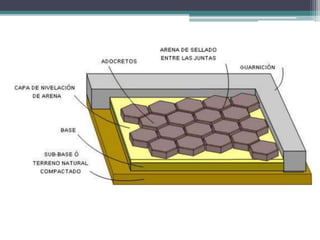

18. MODO DE INSTALACION
• Compactar la sub-base que es el terreno natural
• Compactar sobre la sub-base, una capa de arena de
aproximadamente 3 cm.
• Colar guarniciones perimetrales, para garantizar la
fijación deseada.
• Se esparce arena sin compactarla, directamente
sobre la base buscando un espesor constante, para
servir de apoyo para los adocretos.
• Colocar las piezas y a medida que se instalan deben
ser niveladas una por una.
• Cernir arena que ocupará el espacio entre los
adoquines.

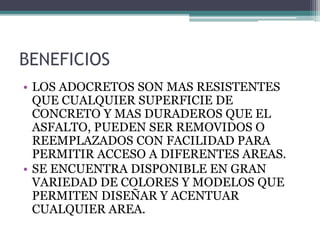

20. BENEFICIOS
• LOS ADOCRETOS SON MAS RESISTENTES
QUE CUALQUIER SUPERFICIE DE
CONCRETO Y MAS DURADEROS QUE EL
ASFALTO, PUEDEN SER REMOVIDOS O
REEMPLAZADOS CON FACILIDAD PARA
PERMITIR ACCESO A DIFERENTES AREAS.
• SE ENCUENTRA DISPONIBLE EN GRAN
VARIEDAD DE COLORES Y MODELOS QUE
PERMITEN DISEÑAR Y ACENTUAR
CUALQUIER AREA.

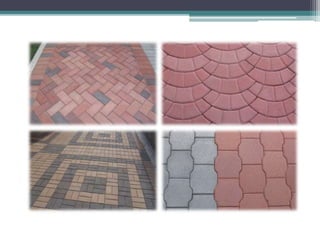

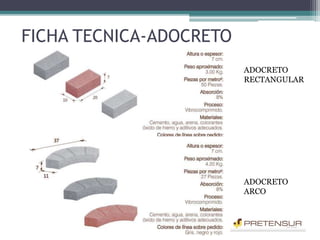

21. FICHA TECNICA-ADOCRETO
ADOCRETO
RECTANGULAR
ADOCRETO
ARCO

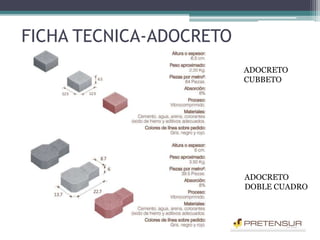

22. ADOCRETO
CUBBETO
ADOCRETO
DOBLE CUADRO
FICHA TECNICA-ADOCRETO

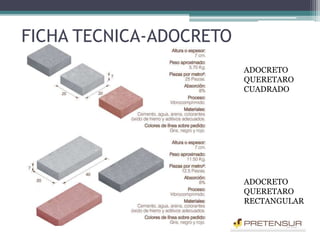

23. ADOCRETO
QUERETARO
CUADRADO
ADOCRETO
QUERETARO
RECTANGULAR
FICHA TECNICA-ADOCRETO

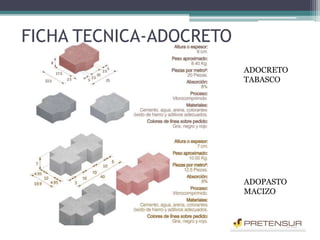

24. ADOCRETO
TABASCO
ADOPASTO
MACIZO
FICHA TECNICA-ADOCRETO

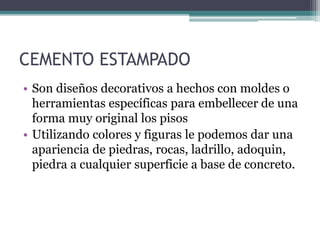

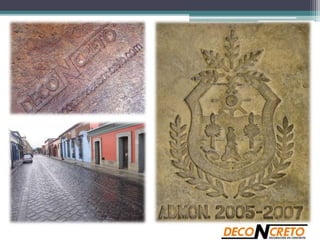

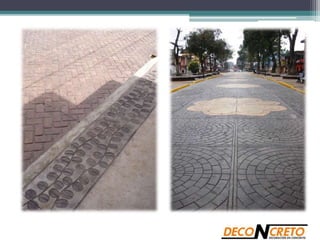

26. CEMENTO ESTAMPADO
• Son diseños decorativos a hechos con moldes o
herramientas específicas para embellecer de una
forma muy original los pisos
• Utilizando colores y figuras le podemos dar una
apariencia de piedras, rocas, ladrillo, adoquin,
piedra a cualquier superficie a base de concreto.

27. VENTAJAS Y DESVENTAJAS
VENTAJAS
-Rápido de colocar
- Alta Durabilidad
- Fácil Mantenimiento
- Mayor economía que los materiales que imita
- Acabado Vanguardista
- Para interiores y exteriores
- Gran variedad de colores
- Impermeabilidad
DESVENTAJAS
-Puede sufrir fracturas o grietas
-Difícil remodelación

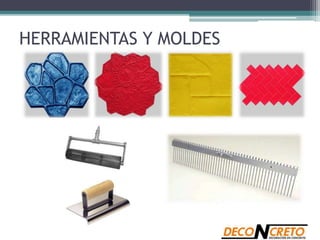

30. HERRAMIENTAS Y MOLDES

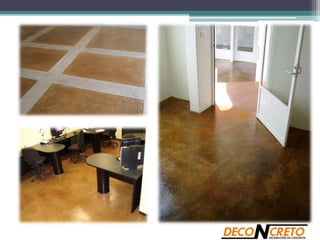

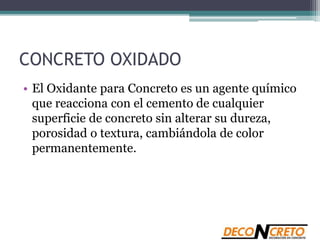

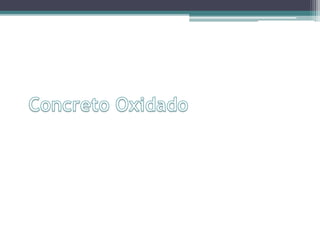

32. CONCRETO OXIDADO
• El Oxidante para Concreto es un agente químico
que reacciona con el cemento de cualquier
superficie de concreto sin alterar su dureza,
porosidad o textura, cambiándola de color
permanentemente.

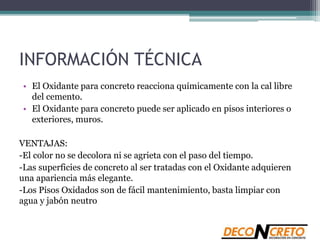

33. INFORMACIÓN TÉCNICA
• El Oxidante para concreto reacciona químicamente con la cal libre
del cemento.
• El Oxidante para concreto puede ser aplicado en pisos interiores o
exteriores, muros.
VENTAJAS:
-El color no se decolora ni se agrieta con el paso del tiempo.
-Las superficies de concreto al ser tratadas con el Oxidante adquieren
una apariencia más elegante.
-Los Pisos Oxidados son de fácil mantenimiento, basta limpiar con
agua y jabón neutro

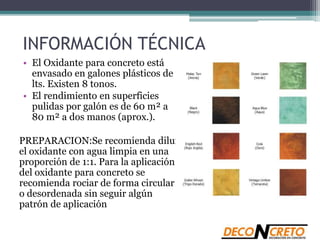

34. INFORMACIÓN TÉCNICA
• El Oxidante para concreto está
envasado en galones plásticos de 4
lts. Existen 8 tonos.
• El rendimiento en superficies
pulidas por galón es de 60 m² a
80 m² a dos manos (aprox.).
PREPARACION:Se recomienda diluir
el oxidante con agua limpia en una
proporción de 1:1. Para la aplicación
del oxidante para concreto se
recomienda rociar de forma circular
o desordenada sin seguir algún
patrón de aplicación

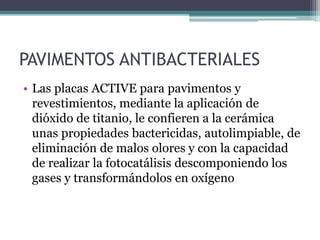

36. PAVIMENTOS ANTIBACTERIALES
• Las placas ACTIVE para pavimentos y
revestimientos, mediante la aplicación de
dióxido de titanio, le confieren a la cerámica
unas propiedades bactericidas, autolimpiable, de
eliminación de malos olores y con la capacidad
de realizar la fotocatálisis descomponiendo los
gases y transformándolos en oxígeno

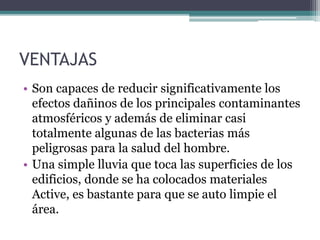

37. VENTAJAS
• Son capaces de reducir significativamente los
efectos dañinos de los principales contaminantes
atmosféricos y además de eliminar casi
totalmente algunas de las bacterias más
peligrosas para la salud del hombre.
• Una simple lluvia que toca las superficies de los
edificios, donde se ha colocados materiales
Active, es bastante para que se auto limpie el
área.

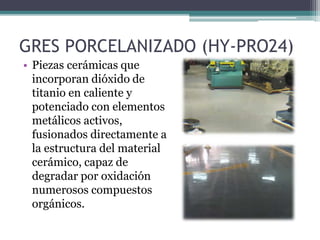

38. GRES PORCELANIZADO (HY-PRO24)
• Piezas cerámicas que
incorporan dióxido de
titanio en caliente y
potenciado con elementos
metálicos activos,
fusionados directamente a
la estructura del material
cerámico, capaz de
degradar por oxidación
numerosos compuestos
orgánicos.

39. ¿COMO FUNCIONA?
Al someter el material a la radiación UV, la energía
así acumulada, junto con el aire, permiten generar
reacciones químicas en cadena que oxidan y
descomponen las sustancias contaminantes. El
proceso no se interrumpe en caso de ausencia total
de luz por lo que garantiza una excelente higiene
de los espacios exteriores y de los ambientes
interiores durante las 24 horas del día.

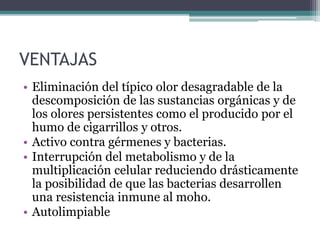

40. VENTAJAS
• Eliminación del típico olor desagradable de la
descomposición de las sustancias orgánicas y de
los olores persistentes como el producido por el
humo de cigarrillos y otros.
• Activo contra gérmenes y bacterias.
• Interrupción del metabolismo y de la
multiplicación celular reduciendo drásticamente
la posibilidad de que las bacterias desarrollen
una resistencia inmune al moho.
• Autolimpiable

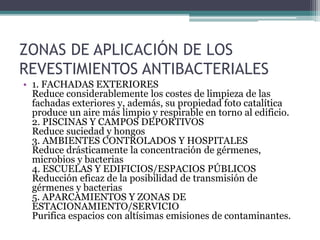

41. ZONAS DE APLICACIÓN DE LOS
REVESTIMIENTOS ANTIBACTERIALES
• 1. FACHADAS EXTERIORES
Reduce considerablemente los costes de limpieza de las
fachadas exteriores y, además, su propiedad foto catalítica
produce un aire más limpio y respirable en torno al edificio.
2. PISCINAS Y CAMPOS DEPORTIVOS
Reduce suciedad y hongos
3. AMBIENTES CONTROLADOS Y HOSPITALES
Reduce drásticamente la concentración de gérmenes,
microbios y bacterias
4. ESCUELAS Y EDIFICIOS/ESPACIOS PÚBLICOS
Reducción eficaz de la posibilidad de transmisión de
gérmenes y bacterias
5. APARCAMIENTOS Y ZONAS DE
ESTACIONAMIENTO/SERVICIO
Purifica espacios con altísimas emisiones de contaminantes.

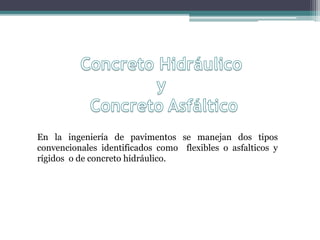

44. En la ingeniería de pavimentos se manejan dos tipos
convencionales identificados como flexibles o asfalticos y
rígidos o de concreto hidráulico.

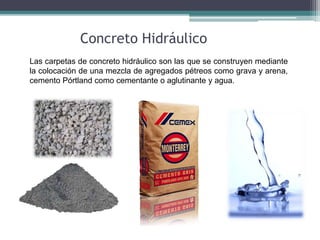

45. Las carpetas de concreto hidráulico son las que se construyen mediante
la colocación de una mezcla de agregados pétreos como grava y arena,
cemento Pórtland como cementante o aglutinante y agua.
Concreto Hidráulico

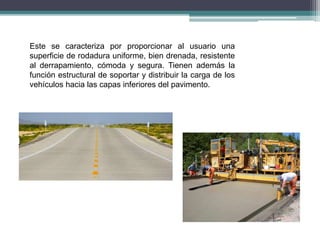

46. Este se caracteriza por proporcionar al usuario una
superficie de rodadura uniforme, bien drenada, resistente
al derrapamiento, cómoda y segura. Tienen además la
función estructural de soportar y distribuir la carga de los
vehículos hacia las capas inferiores del pavimento.

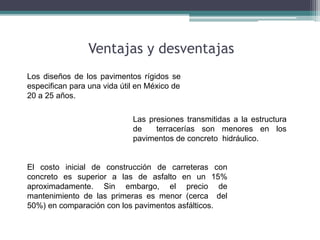

47. Ventajas y desventajas
Los diseños de los pavimentos rígidos se
especifican para una vida útil en México de
20 a 25 años.
Las presiones transmitidas a la estructura
de terracerías son menores en los
pavimentos de concreto hidráulico.
El costo inicial de construcción de carreteras con
concreto es superior a las de asfalto en un 15%
aproximadamente. Sin embargo, el precio de
mantenimiento de las primeras es menor (cerca del
50%) en comparación con los pavimentos asfálticos.

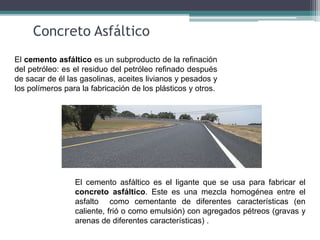

48. Concreto Asfáltico
El cemento asfáltico es el ligante que se usa para fabricar el
concreto asfáltico. Este es una mezcla homogénea entre el
asfalto como cementante de diferentes características (en
caliente, frió o como emulsión) con agregados pétreos (gravas y
arenas de diferentes características) .
El cemento asfáltico es un subproducto de la refinación
del petróleo: es el residuo del petróleo refinado después
de sacar de él las gasolinas, aceites livianos y pesados y
los polímeros para la fabricación de los plásticos y otros.

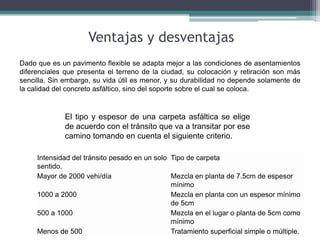

49. El tipo y espesor de una carpeta asfáltica se elige
de acuerdo con el tránsito que va a transitar por ese
camino tomando en cuenta el siguiente criterio.
Intensidad del tránsito pesado en un solo
sentido.
Tipo de carpeta
Mayor de 2000 vehi/día Mezcla en planta de 7.5cm de espesor
mínimo
1000 a 2000 Mezcla en planta con un espesor mínimo
de 5cm
500 a 1000 Mezcla en el lugar o planta de 5cm como
mínimo
Menos de 500 Tratamiento superficial simple o múltiple.
Dado que es un pavimento flexible se adapta mejor a las condiciones de asentamientos
diferenciales que presenta el terreno de la ciudad, su colocación y retiración son más
sencilla. Sin embargo, su vida útil es menor, y su durabilidad no depende solamente de
la calidad del concreto asfáltico, sino del soporte sobre el cual se coloca.
Ventajas y desventajas

50. Carpeta Asfáltica de Nivelación: Es una capa (mezcla de agregado y asfalto) de
espesor variable utilizada para eliminar irregularidades de la superficie existente
antes de cubrirla con un tratamiento nuevo o con una carpeta de recubrimiento.
Carpeta Asfáltica de Recubrimiento: Consiste en una o más capas asfálticas
aplicadas sobre el pavimento existente. La carpeta de recubrimiento generalmente
consiste de una carpeta de nivelación, para corregir las irregularidades del pavimento
viejo, seguida por una o varias carpetas de grosor uniforme, hasta obtener el espesor
total necesario.
Pavimentos Asfálticos: Son pavimentos compuestos por una capa superficial de
agregado mineral recubierto y aglomerado con cemento asfáltico, colocada sobre
superficies de apoyo tales como bases asfálticas, piedra triturada o grava; o sobre un
pavimento de concreto de cemento Portland, de ladrillo o bloques.

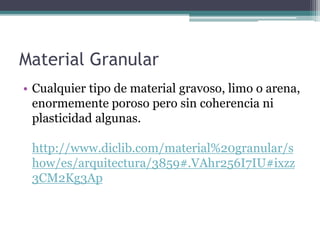

52. Material Granular
• Cualquier tipo de material gravoso, limo o arena,
enormemente poroso pero sin coherencia ni
plasticidad algunas.
http://www.diclib.com/material%20granular/s
how/es/arquitectura/3859#.VAhr256I7IU#ixzz
3CM2Kg3Ap

53. Tezontle
• Es una roca de origen
volcánico cuyo uso y
aplicación en la construcción
tuvo su mayor auge durante la
época colonial en la Ciudad de
México.

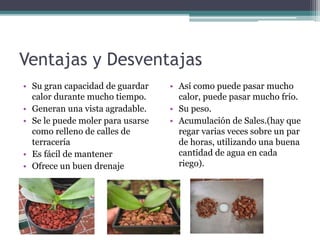

54. Ventajas y Desventajas
• Su gran capacidad de guardar
calor durante mucho tiempo.
• Generan una vista agradable.
• Se le puede moler para usarse
como relleno de calles de
terracería
• Es fácil de mantener
• Ofrece un buen drenaje
• Así como puede pasar mucho
calor, puede pasar mucho frío.
• Su peso.
• Acumulación de Sales.(hay que
regar varias veces sobre un par
de horas, utilizando una buena
cantidad de agua en cada
riego).

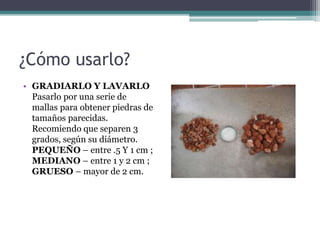

55. ¿Cómo usarlo?
• GRADIARLO Y LAVARLO
Pasarlo por una serie de
mallas para obtener piedras de
tamaños parecidas.
Recomiendo que separen 3
grados, según su diámetro.
PEQUEÑO – entre .5 Y 1 cm ;
MEDIANO – entre 1 y 2 cm ;
GRUESO – mayor de 2 cm.

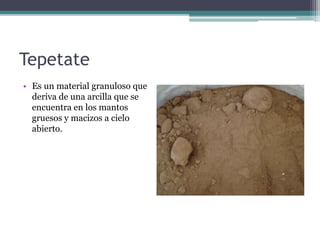

56. Tepetate
• Es un material granuloso que
deriva de una arcilla que se
encuentra en los mantos
gruesos y macizos a cielo
abierto.

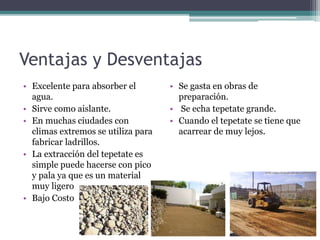

57. Ventajas y Desventajas
• Excelente para absorber el
agua.
• Sirve como aislante.
• En muchas ciudades con
climas extremos se utiliza para
fabricar ladrillos.
• La extracción del tepetate es
simple puede hacerse con pico
y pala ya que es un material
muy ligero
• Bajo Costo
• Se gasta en obras de
preparación.
• Se echa tepetate grande.
• Cuando el tepetate se tiene que
acarrear de muy lejos.

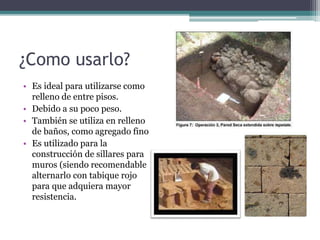

58. ¿Como usarlo?
• Es ideal para utilizarse como
relleno de entre pisos.
• Debido a su poco peso.
• También se utiliza en relleno
de baños, como agregado fino
• Es utilizado para la
construcción de sillares para
muros (siendo recomendable
alternarlo con tabique rojo
para que adquiera mayor
resistencia.

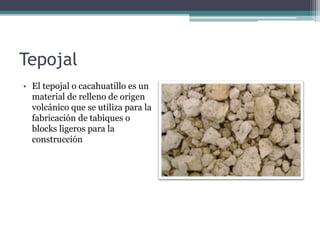

59. Tepojal
• El tepojal o cacahuatillo es un
material de relleno de origen
volcánico que se utiliza para la
fabricación de tabiques o
blocks ligeros para la
construcción

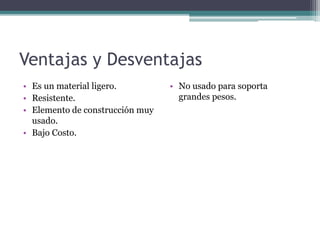

60. Ventajas y Desventajas
• Es un material ligero.
• Resistente.
• Elemento de construcción muy
usado.
• Bajo Costo.
• No usado para soporta
grandes pesos.

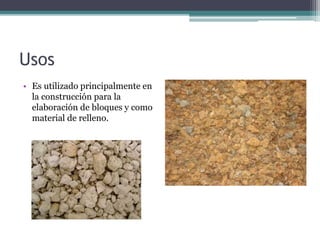

61. Usos
• Es utilizado principalmente en
la construcción para la
elaboración de bloques y como
material de relleno.

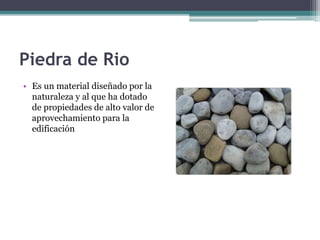

62. Piedra de Rio
• Es un material diseñado por la
naturaleza y al que ha dotado
de propiedades de alto valor de
aprovechamiento para la
edificación

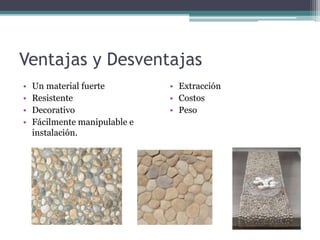

63. Ventajas y Desventajas
• Un material fuerte
• Resistente
• Decorativo
• Fácilmente manipulable e
instalación.
• Extracción
• Costos
• Peso

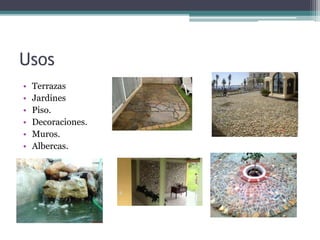

64. Usos
• Terrazas
• Jardines
• Piso.
• Decoraciones.
• Muros.
• Albercas.

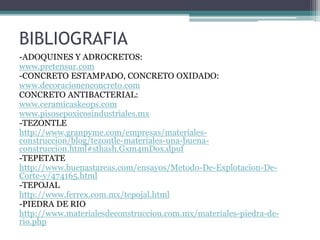

65. BIBLIOGRAFIA
-ADOQUINES Y ADROCRETOS:
www.pretensur.com
-CONCRETO ESTAMPADO, CONCRETO OXIDADO:
www.decoracionenconcreto.com
CONCRETO ANTIBACTERIAL:
www.ceramicaskeops.com
www.pisosepoxicosindustriales.mx
-TEZONTLE
http://www.granpyme.com/empresas/materiales-
construccion/blog/tezontle-materiales-una-buena-
construccion.html#sthash.Gxm4mDox.dpuf
-TEPETATE
http://www.buenastareas.com/ensayos/Metodo-De-Explotacion-De-
Corte-y/474165.html
-TEPOJAL
http://www.ferrex.com.mx/tepojal.html
-PIEDRA DE RIO
http://www.materialesdeconstruccion.com.mx/materiales-piedra-de-
rio.php
