1. Universidad Autónoma de Nuevo León
Facultad de Arquitectura
Trabajo 7
LOSAS
Jorge Campos Morales – 1514090
Arq. Gabriel Quezada

2. Índice
1.
INTRODUCCIÓN
2.
DEFINICIÓN DE LOSA
3.
LOSAS DE CONCRETO SÓLIDA
4.
LOSAS ALIGERADAS
5.
LOSA NERVADA O RETICULAR
6.
LOSAS PRE-FABRICADAS
7.
CIMBRAS PARA LOSAS
8.
ALIGERANTES PARA LOSAS
9.
CONCLUSIÓN
10.
ANEXO.- BOCETOS DE COLOCACION DE ALIGERANTES
11.
BIBLIOGRAFÍA

3. Introducción

Las losas son la cubierta de
una
edificación,
son
elementos
estructurales
capaces de transmitir cargas
mediante la ayuda de otros
elementos,
en
esta
presentación me daré a la
tarea de definir este
concepto ya que es parte
importante del proceso de
construcción.

4. Definición de Losa
Armado de losa de concreto

Ejemplos de losa maciza y aligerada
Elemento estructural, generalmente horizontal,
capaz de transmitir las cargas que soporta, así
como su propio peso, a los demás elementos de la
estructura (vigas, pilares, muros...) hasta que todas
las cargas llegan a la cimentación, que descansa
sobre el terreno.

5. Definición de Losa

Forma parte de la estructura horizontal de las
diferentes plantas de un edificio, siendo capaz de
solidarizar horizontalmente los diversos elementos
estructurales, permitiendo, por tanto, no solo
transmitir cargas verticales sino también
horizontales.

6. Losas de concreto
Corte estructural de losa de concreto

Son elementos estructurales de concreto armado, de sección
transversal rectangular llena, de poco espesor y abarcan una
superficie considerable del piso.

Sirven para conformar pisos y techos en un edificio y se
apoyan en las vigas o pantallas. Pueden tener uno o varios
tramos continuos.

7. Losa de Concreto

Tienen la desventaja de ser pesadas y transmiten fácilmente las
vibraciones, el ruido y el calor; pero son más fáciles de construir.
Las losas macizas pueden ser:

Armada en dos sentidos: si se apoya en los cuatro lados. En
este caso se colocarán barras principales en los dos sentidos
ortogonales

Armadas en un sentido: si la losa se apoya en dos lados
opuestos.

8. Losas aligeradas

Está formada por concreto y acero en sus
secciones estructurales, pero también por
aligerantes como el barroblock, casetones,
poliuretano, etc.

9. Losa aligerada

Es similar al de una losa
nervada, pero en este
caso
los
materiales
quedan
ahogados
o
embebidos en la losa, y
por el acabado final no se
ven

Se
utiliza
cimbra
completa debajo de la
losa.

10. Losa nervada o reticular
Perspectiva de corte de losa nervada
Ejemplos de losa nervada

Sistema de entramado de trabes cruzadas que forman
un retícula, dejando huecos intermedios que pueden
ser ocupados permanentemente por bloques huecos o
por otros materiales ligeros y resistentes.

Este procedimiento es a base de trabes con secciones
de 15x15, 15x20 y 15x25 y casetones de polietileno o
prefabricados.

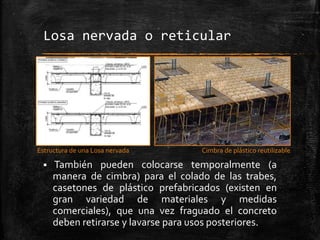

11. Losa nervada o reticular
Estructura de una Losa nervada

Cimbra de plástico reutilizable
También pueden colocarse temporalmente (a
manera de cimbra) para el colado de las trabes,
casetones de plástico prefabricados (existen en
gran variedad de materiales y medidas
comerciales), que una vez fraguado el concreto
deben retirarse y lavarse para usos posteriores.

12. Losa de bóveda catalana

•La bóveda catalana o
bóveda tabicada es una
técnica de construcción
tradicional catalana.

Consiste en cubrir el
recinto
o
espacio
mediante una bóveda
de ladrillos colocados
por la parte plana.

http://www.youtube.com/watch
?v=CiEQBboDE7s

13. Losas pre-fabricadas

En el mercado hay muchas soluciones de prefabricados para
losa y cada empresa tiene productos y sistemas constructivos
particulares.

Algunos de ellos son:
•
Vigueta y bovedilla: prefabricados de concreto armado y
aligerante de barro.
•
Panel de losa Hebel: Es un prefabricado de concreto celular
armado.

14. Cimbras para losas

La cimbra es un conjunto de obra falsa y moldes
temporales que sirven para soportar y moldear la
construcción de elementos de concreto.

El molde es la parte de la cimbra que sirve para confinar
y moldear el concreto fresco de acuerdo a las
especificaciones del proyecto durante el tiempo que
éste alcanza su resistencia.

15. Cimbra para losa

Para el cimbrado de la losa, lo
primero que se tiene que hacer es
calcular la altura a la que quedara la
losa, es conveniente marcar varios
puntos. Ya calculada la altura de la
losa se pondrán los puntales con
polines de 4” x 4” (pulgadas).

La distancia entre cada puntal no
debe pasar de un metro; hay que
clavar los cargadores para que no se
caigan los puntales.

16. Cimbra para losa

Abajo del puntal se coloca una rastra y dos cuñas de madera,
estas sirven para que no se hunda el puntal y para que se pueda
bajar o subir.

Luego se amarran los puntales con contraventeos diagonales
para que no se mueva la cimbra a la hora del colado.

Por ultimo se colocan tablas o tarimas sobre los cargadores

17. Cimbras para losa

Los elementos de madera al
ser utilizados ya en un molde
o cimbra cambian de
nombre, el cual reciben en
función del trabajo que
desarrollan dentro de la
misma.
Cimbra de una trabe y elementos que la
componen

18. Cimbras para losa
Glosario de elementos que conforman la cimbra

Madera de contacto.- Es la parte de la cimbra
que esta en contacto con el concreto, la cual
le da la forma y textura, y pueden ser a base
de fajillas, duelas o cimbraplay.

Yugos.- Son los elementos que mantienen
unidos a la madera de contacto o rigidizan al
cimbraplay, y cuya separación promedio
entre yugo y yugo es de 50 cm.



Madrinas.- Son los elementos sobre los
cuales descansan los Yugos y su función
principal es absorber los esfuerzos
transmitidos por el concreto, y cuya
separación máxima es de 100 cm.
Pie Derecho.- Es el elemento en una cimbra
que recibe todo el peso de la misma y lo
transmite al suelo, y su separación máxima es
de 100 cm.
Contraventeos.- Son elementos cuya función
es mantener unidos a todos los pies derechos
con el objetivo que trabajen juntos.

Patas de gallo.- Son elementos diagonales
que absorben los esfuerzos transmitidos por
los yugos cuando no existen apoyos a los
lados, y van colocados en cada yugo.

Arrastres.- Son los elementos sobre los
cuales descansan los pies derechos y su
función es distribuir como una viga los
esfuerzos al suelo.

Plomos.- Son fajillas o duelas sobre las cuales
penden un elemento o plomada.

Cachetes.- Son dos pedazos de fajilla o duela
cuya función es de mantener unido al pie
derecho con la madrina.

Cuñas.- Son elemento que permiten calzar al
pie derecho y lograr con ello la altura de
diseño de la cimbra.

Separadores.- Son pedazos de fajilla o duela
que mantienen separado a los dos lados de la
cimbra de contacto, logrando con ello
mantener la sección del elemento
estructural.

19. Aligerantes para losas
Imagen
Descripción
Imagen
Descripción
$7.00/pza. BARROBLOCK
Medida 10 x 30 x 30 cm.
$17.00 pza. CASETÓN
Medida 50 x 60 x 10 cm.
$8.00/pza. BARROBLOCK
Medida 15 x 30 x 20 cm.
$25.00 pza CASETÓN
Medida 50 x 60 x 15 cm.
$16.00/pza. BARROBLOCK ROJO
Medida 20 x 30 x 20 cm.
$13.00 pza CASETÓN DE
POLIESTIRENO / UNICEL 0.07 X
0.50 X 0.60
$7.00/pza. BARROBLOCK ROJO
Medida 10 x 30 x 20 cm.
$391.00 ALIGERANTE
P/CONCRETO QUALY PANEL
SACO DE 2KG.

20. Conclusión

¿PARA QUÉ ME SIRVE ÉSTA INFORMACIÓN COMO
PROFESIONISTA?

R= PARA AMPLIAR MIS OPCIONES DE RESPUESTA A
DIVERSAS SITUACIONES, Y ELEGIR LA MEJOR OPCION EN
ECONOMIA Y CUALIDADES, ADEMAS DE DARME LAS
BASES QUE ME AYUDARAN EN LA INSPECCION DEL
TRABAJO.

¿CUÁL ES MI FUNCIÓN COMO ARQUITECTO Ó DISEÑADOR
AL RESPECTO DE ÉSTA INFORMACIÓN?

R= APRENDERLA Y APLICARLA DE LA MEJOR MANERA
POSIBLE, YA QUE SABIENDO LAS CUALIDADES DE LAS
LOSAS PODRÉ HACER LOS CALCULOS PERTINENTES PARA
QUE LA LOSA NO FALLE.

21. Conclusión

¿QUÉ RECOMENDACIONES DARÍA YO COMO ARQUITECTO Ó
DISEÑADOR AL USUARIO DE ÉSTA INFORMACIÓN?

R= LE INFORMARIA SOBRE LAS NUEVAS TECNOLOGIAS QUE
EXISTEN EN LA CONSTRUCCION DE LOSAS, LAS CUALES SON
MAS ECONOMICAS EN LA MAYORIA DE LOS CASOS, ADEMAS
DE SER MAS RAPIDAS EN SU COLOCACIÓN Y DE MEJORES
CUALIDADES ACUSTICAS Y DE TEMPERATURA.

¿QUÉ TEMAS AGREGARÍA PARA COMPLEMENTAR ÉSTA
INFORMACIÓN TOMANDO EN CUENTA EL ÁREA
SUSTENTABLE?

R= YO AGREGARIA LA BUSQUEDA DE MATERIALES CAPACES
DE SUSTITUIR LA MADERA EN EL PROCESO DE
ELABORACION DE CIMBRA, YA QUE EN MUCHOS DE LOS
CASOS HAY MADERA QUE SE DESPERDICIA, Y EN CASO DE
QUE SEA NECESARIO EL USO DE MADERA, IMPULSAR LA
REFORESTACION DE BOSQUES YA QUE ESTE TEMA ES DE
VITAL IMPORTANCIA PARA NOSOTROS.

22. Bocetos de colocación de
aligerantes

23. Bocetos de colocación de
aligerantes

24. Bocetos de colocación de
aligerantes
