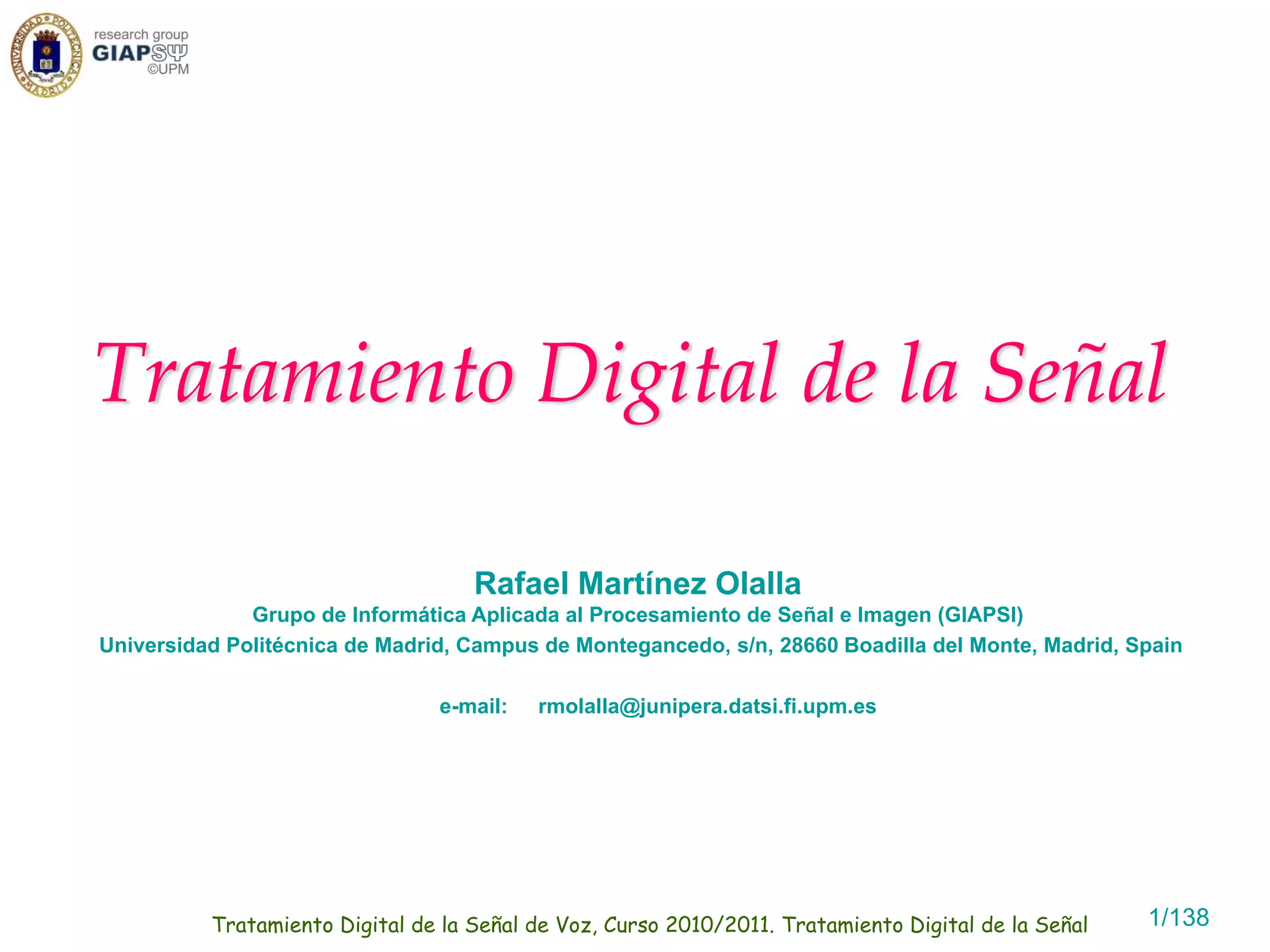

1. Tratamiento Digital de la Señal
Rafael Martínez Olalla
Grupo de Informática Aplicada al Procesamiento de Señal e Imagen (GIAPSI)
Universidad Politécnica de Madrid, Campus de Montegancedo, s/n, 28660 Boadilla del Monte, Madrid, Spain
e-mail: rmolalla@junipera.datsi.fi.upm.es
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 1/138
2. Tratamiento Digital de la Señal
1. Técnicas de procesado de señal
2. Señales y sistemas
Definiciones básicas
Propiedades de los sistemas
Representación de señales en términos de impulsos
3. Transformada de Laplace
4. Introducción al análisis de Fourier

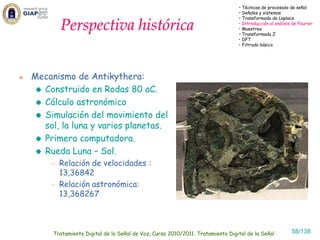

Perspectiva Histórica
Conceptos básicos
Respuesta de sistemas LTI a exponenciales complejas
Representación de señales periódicas en tiempo continuo
Generalización para señales aperiódicas
Representación de señales discretas
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 2/138
3. Tratamiento Digital de la Señal
5. Paso del mundo continuo al discreto (Muestreo)
Ejemplos cotidianos
Teorema de muestreo
Esquema de un sistema digital
6. Transformada Z
7. DFT
8. Filtrado básico
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 3/138
4. Técnicas de Procesado de Señal
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 4/138
5. Técnicas de procesado de señal
Filtrado
Análisis
Clasificación
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 5/138
6. • Técnicas de procesado de señal
• Señales y sistemas
Filtrado (I)
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Filtros fijos
F P Bajo, F P Banda, F P Alto, F Banda
Eliminada
Aplicaciones sencillas:
Diferenciadores
Integradores
Filtros de nulo
Media móvil
Suavizado
Filtros en peine
etc.
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 6/138
7. • Técnicas de procesado de señal
• Señales y sistemas
Filtrado (II)
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Filtros adaptativos
Se pueden clasificar de diversos modos,
atendiendo a:
Su estructura (transversales, celosías)
Algoritmos de actualización de los pesos
(gradiente, mínimos cuadrados)
Dominio de filtrado (tiempo, frecuencia)
etc
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 7/138
8. • Técnicas de procesado de señal
• Señales y sistemas
Filtrado (III)
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Aplicaciones del filtrado adaptativo:
Identificación de sistemas (modelo en capas de la
tierra, modelo del tracto vocal, etc.)
Modelado inverso (deconvolución predictiva,
ecualización adaptativa -cancelación de los efectos del
canal en transmisión-)
Predicción (LPC, ADPCM, análisis espectral, detección
de señal)
Cancelación de interferencias (ECG fetal, interferencia
de red, cancelación de ruido, cancelación de eco,
antenas adaptativas, dirección de baterías de artillería)
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 8/138
9. • Técnicas de procesado de señal
• Señales y sistemas
Análisis
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Autocorrelación
Bancos de filtros
Métodos transformacionales
Fourier
Cepstrum
Wavelets
Métodos paramétricos
Modelo autorregresivo (predicción lineal)
Métodos para hallarlo: (autocorrelación, covarianza,
filtros en celosía, filtros adaptativos)
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 9/138
10. • Técnicas de procesado de señal
Clasificación , Codificación,
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
Compresión • Muestreo
• Transformada Z
• DFT
• Filtrado básico
Codificación reversible / irreversible
Digitalización => pérdida
Codificación por forma de onda (PCM, DPCM, ADPCM)
Codificación en subbandas
Codificación LPC
Codificación mediante Wavelets
Redes neuronales
Cuantificación vectorial
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 10/138
12. 2. Señales y sistemas
Definiciones
Señales útiles Filtro acústico
Propiedades de los Cavidad nasal
sistemas
Señal acústica
de salida
Cuerdas Cavidad Cavidad oral
vocales faríngea (modificada por los
órganos articulatorios)
Representación de
Velo
Laringe
señales en términos de
Tráquea
Generador
Pulmones
impulsos: convolución Diafragma
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 12/138
13. • Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
Definición de señal • Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Amplitud
tiempo
Señal de electrocardiograma
Señal: función de una o más variables independientes
Contiene información acerca de fenómenos físicos
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 13/138
14. • Técnicas de procesado de señal
Definición de señal
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Es t o e s u n a s e ñ a l de v o z
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 14/138
15. • Técnicas de procesado de señal
Definición de señal
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
11 kHz
0 kHz
0s e s t o e s u n a s e ñ a l dev o z 3s
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 15/138
16. • Técnicas de procesado de señal
Definición de señal
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Tono fundamental Formantes
Espectro de la vocal /i/ pronunciada por un hablante masculino
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 16/138
17. • Técnicas de procesado de señal
Definición de • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
sistema • Muestreo
• Transformada Z
• DFT
• Filtrado básico
Oído externo Oído medio Oído Interno
Ventana Cóclea
oval Resonancia en (desenrollada)
la membrana
Pabellón Altas frecuencias Bajas frecuencias
Canal auditivo
auditivo
Cadena de
huesecillos
Tímpano
Trompa de Ventana Membrana Fibras del
Eustaquio redonda basilar nervio auditivo
Sistema: proceso que produce transformación de señales
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 17/138
18. • Técnicas de procesado de señal
Definición de • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
sistema • Muestreo
• Transformada Z
• DFT
• Filtrado básico
(a) (b)
Señal de Señal de Señal de Señal de
Sistema Sistema
entrada salida entrada salida
Movimiento
Onda de Movimiento Oído de la
presión Oído externo Movimiento del tímpano medio ventana oval
acústica del tímpano
(c) (d) (e)
Señal de Señal de Señal de Señal de Señal de Señal de
Sistema Sistema Sistema
entrada salida entrada salida entrada salida
Onda de presión Onda de presión Resonancia de Células del Impulso eléctrico
en el fluido Resonancia de la membrana órgano de Corti al cerebro
en el fluido la membrana
Movimiento Conjunto
de la ventana oval Membrana
ventana oval fluido basilar
endolinfático
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 18/138
19. • Técnicas de procesado de señal
Definición de • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
sistema • Muestreo
• Transformada Z
• DFT
• Filtrado básico
Filtro acústico
Cavidad nasal
Señal acústica
de salida
Cuerdas Cavidad Cavidad oral
vocales faríngea (modificada por los
órganos articulatorios)
Velo
Laringe
Tráquea
Generador
Pulmones
Diafragma
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 19/138
20. • Técnicas de procesado de señal
Definición de • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
sistema • Muestreo
• Transformada Z
• DFT
• Filtrado básico
Periodo del pitch
|H(Ω)|
Tren de
Amplitud π
impulsos Ω
Filtro digital Señal
H(z) de voz
Ruido
aleatorio
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 20/138
21. • Técnicas de procesado de señal
Definición de • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
sistema • Muestreo
• Transformada Z
• DFT
• Filtrado básico
(a)
Filtro del
Excitación Señal de voz
tracto vocal
(b)
amplitud
amplitud
amplitud
tiempo tiempo tiempo
Pulsos glotales Respuesta al impulso del Voz
tracto vocal
(c) Formantes
Espectro de
un pulso
amplitud
amplitud
amplitud
frecuencia frecuencia frecuencia
Excitación sonora Respuesta del tracto vocal Voz
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 21/138
22. • Técnicas de procesado de señal
• Señales y sistemas
Definiciones
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Señal: Función de una o mas variables independientes (Contienen
información de fenómenos físicos)
Señales tiempo continuo x(t)
Señales tiempo discreto x[n]
Sistema: Cualquier proceso que produce transformación de señales
Tiempo continuo
Tiempo discreto
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 22/138
23. Tiempo continuo /
• Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
tiempo discreto
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
x y
Sistema x y
x(t) Sistema de tiempo continuo
Sistema
x(t) y(t)
de
x(t) y(t)
tiempo
continuo
t
(a)
Sistema de tiempo discreto
x[n] (b)
Sistema
...... 2, 1.8, 0.8, -0.7, 2.5, -0.8, 1.5, 1.5, 1.5, ....... x[n] y[n]
..... de
..... x[n] y[n]
tiempo
discreto
n n=0
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 23/138
24. • Técnicas de procesado de señal
Transformaciones de la • Señales y sistemas
• Transformada de Laplace
variable independiente
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
x(t) x(t-t0) x(t+t0)
Desplazamiento temporal
t t0 t -t0 t
x[n-n0] x[n+n0]
x[n]
..... ..... ..... ..... ..... .....
n n0 n -n0 n
x(t) x(-t)
Inversión temporal
t t
x(t) x(2t) x(t/2)
Escalado
t t t
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 24/138
25. Transformaciones de la
• Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
variable independiente • Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Dada la señal x(t) de la figura, representar:
(a) x(t+1), (b) x(t-1), (c) x(-t+1), (d) x(-t-1), (e) x(2t), (f) x(t/2) y (g)
x(2t+1)
x(t)
x(t+1) x(t-1)
1
1 1
-2 -1 t 1 2 t
-1 1 t
x(2t) x(-t+1) x(-t-1)
1 1 1
-1/2 1/2 t 1 2 t -2 -1 t
x(t/2) x(2t+1)
1 1
-2 2 t -1 -1/2 t
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 25/138
26. • Técnicas de procesado de señal
Propiedades de simetría y
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
periodicidad • Muestreo
• Transformada Z
• DFT
• Filtrado básico
x(t)
x(t)
t
t
Señal par
Señal impar
Señal periódica
x(t)
x[n]
...... ...... ..... .....
-3T -2T -T T 2T t -2N -N N 2N n
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 26/138
27. • Técnicas de procesado de señal
Señales útiles –
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
Señal sinusoidal
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
1 sen(ωt)
0.5
cos(ωt)
0
−2π/ω −3π/2ω −π/ω −π/2ω 0 π/2ω π/ω 3π/2ω 2π/ω t
-0.5
-1
ϕ /ω
1 sen(2πt)
sen(2πt+ϕ)
0.5
0
-1 -0.8 -0.6 -0.4 -0.2 0 0.2 0.4 0.6 0.8 1 t
-0.5
-1
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 27/138
28. Señales útiles - • Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
exponencial compleja de • Introducción al análisis de Fourier
• Muestreo
tiempo continuo
• Transformada Z
• DFT
• Filtrado básico
Exponenciales
Eje imaginario
complejas
periódicas
αt
x(t ) = Ke
Exponenciales reales Exponenciales
decrecientes reales crecientes
Eje real
Cualquier lugar del plano α
distinto de los ejes: producto de
exponencial real por exponencial
compleja periódica (combinación
de sinusoides amortiguadas)
Plano α
x(t) Exponenciales reales x(t)
Keαt K K>0 K Keαt
K>0
α>0
α<0
t t
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 28/138
29. Señales útiles - • Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
exponencial compleja de • Introducción al análisis de Fourier
• Muestreo
tiempo continuo
• Transformada Z
• DFT
• Filtrado básico
jω 0 t
x(t ) = e
Eje imaginario
j j2πt
e
0.5j
Eje real
0
-0.5j
tiempo
-j
0
0.5
1 0.5 1
-0.5 0
1.5 -1
2
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 29/138
30. Señales útiles - • Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
exponencial compleja de • Introducción al análisis de Fourier
• Muestreo
tiempo continuo
• Transformada Z
• DFT
• Filtrado básico
αt ⎧ K = K e jϕ
⎪ x(t ) = Keαt = K e jϕ e(σ + jω 0 )t = K eσt e j (ω 0 t +ϕ )
x(t ) = Ke ⎨
⎪α = σ + jω 0
⎩ x(t ) = K eσt [cos(ω0t + ϕ ) + jsen(ω0t + ϕ )]
Eje
imaginario
Envolvente
exponencial
(eσ )
t
Eje real
Eje de
tiempos
Fase inicial ϕ
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 30/138
31. • Técnicas de procesado de señal
Señales útiles –
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
función sinc
• Muestreo
• Transformada Z
• DFT
(a) sen(πϑ) • Filtrado básico
ϑ
sen(πϑ )
-5 -4 -3 -2 -1 1 2 3 4 5
sinc (ϑ ) =
πϑ
(b) 1/πϑ
3
2
1
-5 -4 -3 -2 -1
1 2 3 4 5 ϑ
-1
-2
-3
(c) sinc(ϑ)
1
-5 -4 -3 -2 -1 1 2 3 4 5 ϑ
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 31/138
32. • Técnicas de procesado de señal
Señales útiles - exponencial
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
compleja de tiempo discreto • Muestreo
• Transformada Z
• DFT
• Filtrado básico
(a)
x[n] = Kα
(d)
n ..... .....
n
..... .....
n
(b)
Exponenciales complejas Eje imaginario (e)
relacionadas con señales 1
sinusoidales Circunferencia unidad
..... ..... ..... .....
n n
Eje real
Exponenciales
reales
(c) (f)
..... .....
Plano α ..... .....
n n
Exponenciales reales: (a) a >1, (b) 0<a<1, (c) -1<a<0,
(d) a<-1, (e) a=1, (f) a=-1
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 32/138
33. • Técnicas de procesado de señal
Señales útiles - exponencial • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
compleja de tiempo discreto • Muestreo
• Transformada Z
• DFT
Eje imaginario Eje imaginario • Filtrado básico
(a) (d)
j j
0.5j 0.5j
ejnπ/4 ejn3π/2
Eje real 0 Eje real 0 1
3 2
0 1 4 0 4
2 5 3
6 7 5 6
-0.5j 8 -0.5j 7 8
n n
-j -j
0.5 1 0.5 1
-0.5 0 -0.5 0
-1 -1
Eje imaginario
Eje imaginario (e)
(b)
j
j
0.5j
0.5j
ejn7π/4
ejnπ/2 Eje real 0
Eje real 0 1 0 1
2 3
2 3
0 4 4
6 5
5 7 6 7
-0.5j 8
-0.5j 8
n
n -j
-j
0.5 1
1 -0.5 0
0 0.5 -1
-1 -0.5
Eje imaginario
Eje imaginario (f)
(c)
j
j
0.5j
ejk2πn
0.5j
ejnπ Eje real
Eje real 0 1 0 0
2 1 2
0 3 4 3
5 6 4 5
7 8 6 7
-0.5j 8
-0.5j
n
n -j
-j
0.5 1
0.5 1 -0.5 0
-0.5 0 -1
-1
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 33/138
34. • Técnicas de procesado de señal
• Señales y sistemas
Interconexión de sistemas • Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Serie o cascada
x y z
Sistema 1 Sistema 2
Sistema 1
Paralelo
x y
Sistema 2
x y
Sistema 1
Con realimentación
Sistema 2
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 34/138
35. • Técnicas de procesado de señal
• Señales y sistemas
Propiedades de los sistemas • Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Memoria: (sin memoria => la salida en un instante depende de la entrada
en ese instante)
Ej. sin mem: Multiplicar la entrada por dos.
Invertibilidad: (Entradas distintas producen salidas distintas)
Ej. Aplicaciones de restauración de señal, ecualización de canal,
filtrado inverso.
Causalidad: (La salida no depende de entradas futuras)
Los sistemas “físicos son causales”
N
y[n] = ∑ x[n + k ]
1
2 N + 1 k =− N t
Ej: Filtro de media móvil no causal
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 35/138
36. • Técnicas de procesado de señal
Propiedades de los sistemas
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Estabilidad: (Entradas acotadas producen salidas acotadas)
(a) (b)
x(t)
a) Sistema estable
b) Sistema no estable
y(t)
y(t)
x(t)
Invarianza: (Un desplazamiento en la entrada produce el mismo
desplazamiento en la salida)
x1 (t ) = x(t ) → y1 (t ) x1 [n]= x[n] → y1 [n]
x 2 (t ) = x(t − t 0 ) → y 2 (t ) x 2 [n]= x[n − n0 ] → y 2 [n]
Invarianza ⇔ y 2 (t ) = y1 (t − t 0 ) Invarianza ⇔ y 2 [n] = y1 [n − n0 ]
Linealidad: (Una combinación lineal de entradas produce la misma
combinación lineal de salidas)
x1 (t ) → y1 (t )
x3 (t ) = ax1 (t ) + bx 2 (t ) → y 3 (t ) = ay1 (t ) + by 2 (t )
x 2 (t ) → y 2 (t )
Son muy importantes los sistemas lineales invariantes
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 36/138
37. • Técnicas de procesado de señal
Representación de señales
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
en términos de impulsos • Muestreo
• Transformada Z
• DFT
• Filtrado básico
Función Impulso unidad
δ[n] ⎧1 n = 0 δ[n-1]
δ [n] = ⎨
⎩0 n ≠ 0
0 0
Función Escalón unidad
u[n] u[n-1]
⎧1 n ≥ 0
u[n] = ⎨
0
⎩0 n < 0 0
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 37/138
38. • Técnicas de procesado de señal
Representación de señales • Señales y sistemas
• Transformada de Laplace
en términos de impulsos
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Caso discreto x[−3]δ[n+3]
x[−2]δ[n+2]
x[n] x[−1]δ[n+1]
0 x[0]δ[n]
x[1]δ[n-1]
x[2]δ[n-2]
δ[n]
x[3]δ[n-3]
0
∞
δ[n-1]
x[n] = ∑ x[k ]δ [n − k ]
k = −∞
0
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 38/138
39. • Técnicas de procesado de señal
• Señales y sistemas
Suma de convolución
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Si tenemos sistema lineal invariante:
(a) (b) δ[n] h[n]
Sistema
x[n] y[n]
LI de
tiempo 0 0
discreto
δ[n-n0] h[n-n0]
δ[n] h[n]
0 n0 0 n0
δ[n-n0] h[n-n0] δ[n]+δ[n-n0] h[n]+h[n-n0]
δ[n]+δ[n-n0] h[n]+h[n-n0]
0 n0 0
∞ ∞
x[n] = ∑ x[k ]δ [n − k ] y[n] = ∑ x[k ]h[n − k ]
k = −∞ k = −∞
39/92
40. • Técnicas de procesado de señal
Extensión a sistemas
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
continuos • Muestreo
• Transformada Z
• DFT
• Filtrado básico
¿Cuál es la derivada de una función escalón continua?
x(t) 1
0
Función delta de Dirac du (t )
δ (t ) =
dt
(a) uΔ(t)
(b) δΔ(t)
1 1/Δ
−Δ/2 Δ/2 t −Δ/2 Δ/2 t
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 40/138
41. • Técnicas de procesado de señal
Representación de una
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
señal con funciones delta • Muestreo
• Transformada Z
• DFT
• Filtrado básico
(a) (b) x(t)
x(kΔ)
δΔ(t) x(2Δ) Δx(0)δΔ(t)
x(Δ)
x(0)
1/Δ x(t) x(-Δ)
Δx(kΔ)δΔ(t- kΔ)
0 Δ -Δ 0 Δ 2Δ kΔ
t
∞
⎧1 / Δ 0≤t ≤Δ
δ Δ (t ) = ⎨ x(t ) =
ˆ ∑ x(kΔ)δ
k = −∞
Δ (t − kΔ)Δ
⎩0 resto
∞
Δδ Δ (t ) = 1
x(t ) = lim
Δ →0
∑ x(kΔ)δ
k = −∞
Δ (t − kΔ)Δ
∞
x(t ) = ∫ x(τ )δ (t − τ )dτ
−∞
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 41/138
42. • Técnicas de procesado de señal
Integral de • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
convolución • Muestreo
• Transformada Z
• DFT
• Filtrado básico
(a) (b)
δ(t) h(t)
Sistema
x(t) y(t)
LI de
tiempo 0 0
continuo
δ(t-t0) h(t-t0)
δ(t) h(t)
0 t0 0 t0
δ(t-t0) h(t-t0)
δ(t)+δ(t-t0) h(t)+h(t-t0)
δ(t)+δ(t-t0) h(t)+h(t-t0)
0 t0 0
∞
x(t ) = ∫ x(τ )δ (t − τ )dτ
∞
−∞
y (t ) = ∫ x(τ )h(t − τ )dτ
−∞
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 42/138
44. 3. Transformada de Laplace
TL: representación de
señales como combinación
lineal de exponenciales
complejas de la forma est
s = σ + jω
Concepto de región de
convergencia
Transformada de Laplace
Racional
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 44/138
45. • Técnicas de procesado de señal
Pierre Simón Laplace • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
23 de marzo de 1749 – 5 de mayo de 1827
Probabilidad de que el sol salga por el horizonte = (d+1)/(d+2)
Defensor del determinismo causal
Con 18 años viaja a París para presentarse a D’Alambert.
Tras un primer intento infructuoso decide escribir una
disertación sobre los principios de la mecánica: resultado,
D’Alambert le consiguió una plaza de profesor de
matemáticas en al escuela militar de París.
“Tratado de la mecánica celeste”. Presentación a Napoleón:
Monsieur Laplace, me cuentan que ha escrito usted este gran
libro sobre el sistema del universo, sin haber mencionado ni una
sola vez a su creador." A lo que Laplace contestó "Sire, nunca he
necesitado esa hipótesis.“
Newton 100 años antes al modelar el funcionamiento del
sistema solar mediante su ley de gravitación no fue capaz de
explicar ciertas irregularidades aparentes que se deberían
producir en la órbitas de algunos planetas. Newton aludía a la
mediación divina para que el sistema siguiese funcionando.
Comentario de Lagrange: "Pues es una bella hipótesis. Explica
muchas cosas."
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 45/138
46. • Técnicas de procesado de señal
Representación de señales • Señales y sistemas
• Transformada de Laplace
mediante exponenciales • Introducción al análisis de Fourier
• Muestreo
complejas • Transformada Z
• DFT
• Filtrado básico
Buscamos representar señales como combinación lineal de señales
básicas que tengan 2 propiedades:
Que con ellas se pueda construir una amplia clase de señales
Que la respuesta del sistema LTI a cada señal sea lo suficientemente
simple.
est exponencial compleja en el caso continuo.
zn exponencial compleja en el caso discreto.
∞
y (t ) = ∫ x(τ )h(t − τ )dτ x(t) h(t) y (t) = x(t)*h(t)
−∞
∞ ∞
x(t ) = e y (t ) = ∫ h(τ )e s ( t −τ )
dτ = e ∫ h(τ )e − sτ dτ
st st
−∞ −∞
∞
H ( s ) = ∫ h(τ )e − sτ dτ y (t ) = e st H ( s )
−∞
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 46/138

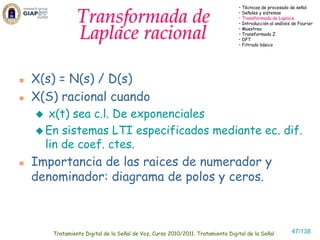

47. • Técnicas de procesado de señal
Transformada de • Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
Laplace racional • Muestreo
• Transformada Z
• DFT
• Filtrado básico
X(s) = N(s) / D(s)
X(S) racional cuando
x(t) sea c.l. De exponenciales
En sistemas LTI especificados mediante ec. dif.
lin de coef. ctes.
Importancia de las raices de numerador y
denominador: diagrama de polos y ceros.
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 47/138
48. • Técnicas de procesado de señal
• Señales y sistemas
Ejemplos de transformadas • Transformada de Laplace
• Introducción al análisis de Fourier
de Laplace racionales • Muestreo
• Transformada Z
• DFT
• Filtrado básico
Filtro paso bajo de primer orden H(s) = H0ωc / (s+ωc)
Filtro paso bajo de segundo orden H(s) = H0 / (s2+as+b)
Filtro paso alto de primer orden H(s) = H0s / (s+ωc)
Filtro paso alto de segundo orden H(s) = H0s2 /
(s2+as+b)
Filtro paso banda H(s) = as /
(s2+bs+c)
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 48/138
50. 4. Introducción al análisis de
Fourier
Perspectiva histórica
Fenómenos periódicos
Experimento de Fourier
Descomposición de señales
Exponenciales complejas
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 56/138
51. • Técnicas de procesado de señal
• Señales y sistemas
Perspectiva histórica • Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
Antecedentes • Filtrado básico
Babilonios: Uso de series trigonométricas para describir fenómenos
periódicos
1748 Euler: estudio de cuerdas vibrantes.
.......
¿Sirve esta representación para alguna señal mas?
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 57/138
52. • Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
Perspectiva histórica • Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Mecanismo de Antikythera:
Construido en Rodas 80 aC.
Cálculo astronómico
Simulación del movimiento del
sol, la luna y varios planetas.
Primera computadora.
Rueda Luna – Sol.
Relación de velocidades :
13,36842
Relación astronómica:
13,368267
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 58/138
53. • Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
Mecanismo de Antikythera • Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 59/138
54. • Técnicas de procesado de señal
• Señales y sistemas
Perspectiva histórica • Transformada de Laplace
• Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
1753 Bernoulli: Todos los movimientos físicos de una cuerda se pueden representar por
combinación lineal de modos normales
1759 Lagrange critica el uso de series trigonométricas el el estudio de cuerdas
vibrantes.
1768 nace Fourier.
Vida Política agitada.
1798 Expedición a Egipto.
1802 – 1815 prefecto de Isère.
Estudio de fenómenos de propagación y difusión del calor.
1807 finaliza su trabajo.
Series de sinusoides armónicamente relacionadas pueden representar cualquier
serie periódica
Justificación teórica Dirichlet 1829.
Representación de señales aperiódicas como integrales ponderadas de sinusoides
que no está armónicamente relacionadas.
1807 presenta un papel que es revisado por Monge, Lacroix, Laplace y Lagrange.
1822 Teoría analítica del calor.
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 60/138
55. • Técnicas de procesado de señal
• Señales y sistemas
• Transformada de Laplace
Perspectiva histórica • Introducción al análisis de Fourier
• Muestreo
• Transformada Z
• DFT
• Filtrado básico
Ordenador de las mareas de Lord
Kelvin. 1876
Analizador armónico de Michelson.
Otro resultado importante de
Michelson no tan relacionado:
medición de la velocidad de la luz
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 61/138
56. • Técnicas de procesado de señal
Fenómenos de carácter
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
periódico • Muestreo
• Transformada Z
• DFT
• Filtrado básico
Movimiento de los planetas
Clima terrestre
Fuentes alternas
Olas del océano
Signals and Systems [Oppenheim]
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 62/138
57. • Técnicas de procesado de señal
Experimento de Fourier: • Señales y sistemas
• Transformada de Laplace
Temperatura a lo largo de una • Introducción al análisis de Fourier
• Muestreo
anilla • Transformada Z
• DFT
• Filtrado básico
0º
Temperatura
Aproximación mediante
funciones sinusoidales
90º 270º
Distribución de
temperatura
180º
0 60 120 180 240 300 360
Ángulo de la anilla
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 63/138
58. Experimento de Fourier: Temperatura a
lo largo de una anilla
[Revista Investigación y Ciencia]
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 64/13864
59. • Técnicas de procesado de señal
Descomposición de una
• Señales y sistemas
• Transformada de Laplace
• Introducción al análisis de Fourier
onda cuadrada periódica • Muestreo
• Transformada Z
• DFT
• Filtrado básico
(a) (d) (g)
(b) (e) (h)
(c) (f) (i)
Tratamiento Digital de la Señal de Voz, Curso 2010/2011. Tratamiento Digital de la Señal 65/138
