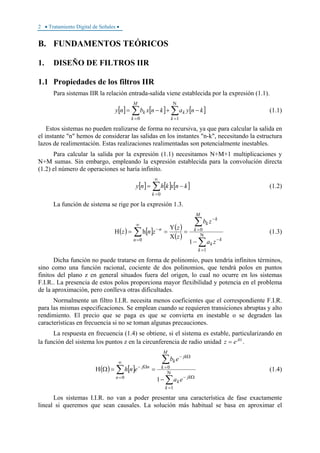

![2 • Tratamiento Digital de Señales •
B. FUNDAMENTOS TEÓRICOS
1. DISEÑO DE FILTROS IIR
1.1 Propiedades de los filtros IIR
Para sistemas IIR la relación entrada-salida viene establecida por la expresión (1.1).
[ ] [ ] [ ]∑∑
Ν
==
−+−=
10 k
k
M
k
k knyaknxbny (1.1)
Estos sistemas no pueden realizarse de forma no recursiva, ya que para calcular la salida en
el instante "n" hemos de considerar las salidas en los instantes "n-k", necesitando la estructura
lazos de realimentación. Estas realizaciones realimentadas son potencialmente inestables.
Para calcular la salida por la expresión (1.1) necesitamos N+M+1 multiplicaciones y
N+M sumas. Sin embargo, empleando la expresión establecida para la convolución directa
(1.2) el número de operaciones se haría infinito.
[ ] [ ] [ ]knxkhny
k
−= ∑
∞
=0
(1.2)
La función de sistema se rige por la expresión 1.3.
( ) [ ] ( )
( )
∑
∑
∑ Ν
=
−
=
−
∞
=
−
−
=
Χ
Υ
==Η
1
0
0
1
h
k
k
k
M
k
k
k
n
n
za
zb
z
z
znz (1.3)
Dicha función no puede tratarse en forma de polinomio, pues tendría infinitos términos,
sino como una función racional, cociente de dos polinomios, que tendrá polos en puntos
finitos del plano z en general situados fuera del origen, lo cual no ocurre en los sistemas
F.I.R.. La presencia de estos polos proporciona mayor flexibilidad y potencia en el problema
de la aproximación, pero conlleva otras dificultades.
Normalmente un filtro I.I.R. necesita menos coeficientes que el correspondiente F.I.R.
para las mismas especificaciones. Se emplean cuando se requieren transiciones abruptas y alto
rendimiento. El precio que se paga es que se convierta en inestable o se degraden las
características en frecuencia si no se toman algunas precauciones.
La respuesta en frecuencia (1.4) se obtiene, si el sistema es estable, particularizando en
la función del sistema los puntos z en la circunferencia de radio unidad Ω
= j
ez .
( ) [ ]
∑
∑
∑ Ν
=
Ω−
=
Ω−
∞
=
Ω−
−
==ΩΗ
1
0
0
1
k
jk
k
M
k
jk
k
n
nj
ea
eb
enh (1.4)
Los sistemas I.I.R. no van a poder presentar una característica de fase exactamente
lineal si queremos que sean causales. La solución más habitual se basa en aproximar el](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-6-320.jpg)
![• Tratamiento Digital de Señales • 5
( )
( )
( )∏
∏
∑
∑
=
=
=
=
−
−
=
⋅
⋅
= N
k
k
M
k
k
N
k
k
k
M
k
k
k
a
ds
cs
s
s
sH
1
1
0
0
α
β
(1.5)
Una vez que se han obtenido los coeficientes {βk} y {αk}, o bien los ceros y los polos
{ck} y {dk} del filtro analógico, se emplean algunas transformaciones para convertirlo en un
filtro digital. Esta técnica será efectiva si tiene unas propiedades:
a. El eje "jω" del plano s debería transformarse en la circunferencia unidad del plano z.
De esta forma la transformación conserva en lo esencial el comportamiento en
frecuencia del sistema continuo.
b. La transformación debe conservar la estabilidad del sistema. Cada punto del
semiplano izquierdo del plano s debería transformarse en otro interior a la
circunferencia unidad.
Existen diversos métodos para realizar la conversión de la función de sistema analógica
en la digital, destacando por su utilización la transformación invariante de impulso y la
transformación bilineal. La relación dificultad/eficiencia de estas técnicas es muy baja.
1.3.2.1 Transformación invariante de impulso
Se basa en tomar como respuesta al impulso del filtro digital una versión muestreada de
la respuesta al impulso del sistema de tiempo continuo empleando un período de muestreo T
(expresión 1.6). Dicho valor es irrelevante cuando la especificación original se da en el
dominio discreto. Además, no tiene porqué coincidir con el valor del período que introduce el
convertidor A/D.
[ ] ( )Tnhknh a ⋅⋅= (1.6)
Cuando empleamos la transformación invariante de impulso para diseñar un sistema de
tiempo discreto a partir de una especificación de su respuesta en frecuencia, es especialmente
importante la relación entre las respuestas en frecuencia de los sistemas de tiempo continuo y
discreto. Si prescindimos del solapamiento (suponiendo espectros limitados en banda
muestreados a suficiente velocidad), las frecuencias de los sistemas de tiempo discreto y de
tiempo continuo se relacionan de forma lineal como se indica en la expresión (1.7). El primer
problema surge porque no hay sistemas analógicos limitados en banda y el solapamiento será
inevitable.
Ω = ⋅ω T (1.7)
Para demostrar cómo se consigue el sistema de tiempo discreto, vamos a partir de la
función de sistema dada en la expresión (1.5). Supondremos que M < N y que todos los polos
de Ha(s) son simples. En caso contrario el método se complica, necesitando realizar algunas
modificaciones en lo que se explica a continuación.
En primer lugar se desarrolla en fracciones simples la función de sistema (1.8), donde
las constantes Ak se calculan a partir de la expresión (1.9).
( )
( )∑
=
−
=
N
k k
K
a
ds
A
sH
1
(1.8)](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-9-320.jpg)

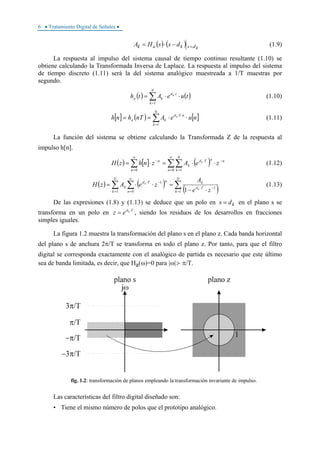

![6 • Tratamiento Digital de Señales •
( ) ( ) kdskak dssHA =−⋅= (1.9)
La respuesta al impulso del sistema causal de tiempo continuo resultante (1.10) se
obtiene calculando la Transformada Inversa de Laplace. La respuesta al impulso del sistema
de tiempo discreto (1.11) será la del sistema analógico muestreada a 1/T muestras por
segundo.
( ) ( )∑=
⋅
⋅⋅=
N
k
td
ka tueAth k
1
(1.10)
[ ] ( ) [ ]∑=
⋅⋅
⋅⋅==
N
k
nTd
ka nueAnThnh k
1
(1.11)
La función del sistema se obtiene calculando la Transformada Z de la respuesta al
impulso h[n].
( ) [ ] ( )∑∑∑
∞
= =
−⋅
∞
=
−
⋅⋅=⋅=
0 10 n
N
k
nnTd
k
n
n
zeAznhzH k
(1.12)
( ) ( )
( )∑∑ ∑ =
−⋅
=
∞
=
−⋅
⋅−
=⋅⋅=
N
k
Td
k
N
k n
nTd
k
ze
A
zeAzH
k
k
1
1
1 0
1
1
(1.13)
De las expresiones (1.8) y (1.13) se deduce que un polo en kds = en el plano s se
transforma en un polo en Tdk
ez ⋅
= , siendo los residuos de los desarrollos en fracciones
simples iguales.
La figura 1.2 muestra la transformación del plano s en el plano z. Cada banda horizontal
del plano s de anchura 2π/T se transforma en todo el plano z. Por tanto, para que el filtro
digital se corresponda exactamente con el analógico de partida es necesario que este último
sea de banda limitada, es decir, que Ha(ω)=0 para |ω|>π/T.
fig. 1.2: transformación de planos empleando la transformación invariante de impulso.
Las características del filtro digital diseñado son:
• Tiene el mismo número de polos que el prototipo analógico.](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-10-320.jpg)

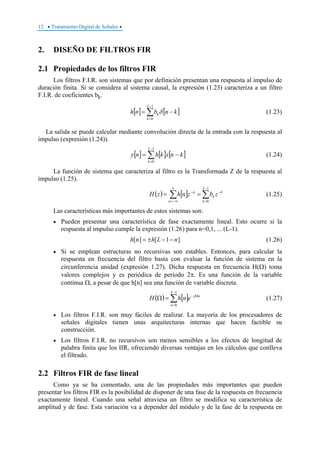

![12 • Tratamiento Digital de Señales •
2. DISEÑO DE FILTROS FIR
2.1 Propiedades de los filtros FIR
Los filtros F.I.R. son sistemas que por definición presentan una respuesta al impulso de
duración finita. Si se considera al sistema causal, la expresión (1.23) caracteriza a un filtro
F.I.R. de coeficientes bk.
[ ] [ ]∑
−
=
−=
1
0
L
k
k knbnh δ (1.23)
La salida se puede calcular mediante convolución directa de la entrada con la respuesta al
impulso (expresión (1.24)).
[ ] [ ] [ ]∑
−
=
−=
1
0
L
k
knxkhny (1.24)
La función de sistema que caracteriza al filtro es la Transformada Z de la respuesta al
impulso (1.25).
( ) [ ] ∑∑
−
=
−
∞
−∞=
−
==
1
0
L
k
k
k
n
n
zbznhzH (1.25)
Las características más importantes de estos sistemas son:
• Pueden presentar una característica de fase exactamente lineal. Esto ocurre si la
respuesta al impulso cumple la expresión (1.26) para n=0,1, ... (L-1).
]1[][ nLhnh −−±= (1.26)
• Si se emplean estructuras no recursivas son estables. Entonces, para calcular la
respuesta en frecuencia del filtro basta con evaluar la función de sistema en la
circunferencia unidad (expresión 1.27). Dicha respuesta en frecuencia H(Ω) toma
valores complejos y es periódica de período 2π. Es una función de la variable
continua Ω, a pesar de que h[n] sea una función de variable discreta.
( ) [ ]∑
−
=
Ω−
=Ω
1
0
L
n
nj
enhH (1.27)
• Los filtros F.I.R. son muy fáciles de realizar. La mayoría de los procesadores de
señales digitales tienen unas arquitecturas internas que hacen factible su
construcción.
• Los filtros F.I.R. no recursivos son menos sensibles a los efectos de longitud de
palabra finita que los IIR, ofreciendo diversas ventajas en los cálculos que conlleva
el filtrado.
2.2 Filtros FIR de fase lineal
Como ya se ha comentado, una de las propiedades más importantes que pueden
presentar los filtros FIR es la posibilidad de disponer de una fase de la respuesta en frecuencia
exactamente lineal. Cuando una señal atraviesa un filtro se modifica su característica de
amplitud y de fase. Esta variación va a depender del módulo y de la fase de la respuesta en](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-16-320.jpg)

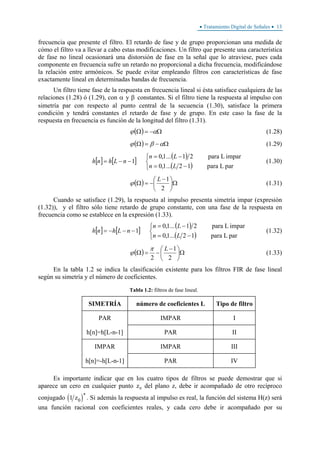

![• Tratamiento Digital de Señales • 13
frecuencia que presente el filtro. El retardo de fase y de grupo proporcionan una medida de
cómo el filtro va a llevar a cabo estas modificaciones. Un filtro que presente una característica
de fase no lineal ocasionará una distorsión de fase en la señal que lo atraviese, pues cada
componente en frecuencia sufre un retardo no proporcional a dicha frecuencia, modificándose
la relación entre armónicos. Se puede evitar empleando filtros con características de fase
exactamente lineal en determinadas bandas de frecuencia.
Un filtro tiene fase de la respuesta en frecuencia lineal si ésta satisface cualquiera de las
relaciones (1.28) ó (1.29), con α y β constantes. Si el filtro tiene la respuesta al impulso con
simetría par con respecto al punto central de la secuencia (1.30), satisface la primera
condición y tendrá constantes el retardo de fase y de grupo. En este caso la fase de la
respuesta en frecuencia es función de la longitud del filtro (1.31).
( ) Ω−=Ω αϕ (1.28)
( ) Ω−=Ω αβϕ (1.29)
[ ] [ ]
( )
( )⎩
⎨
⎧
−=
−=
−−=
parpara L12...1,0
imparpara L21...1,0
1
Ln
Ln
nLhnh (1.30)
( ) Ω⎟
⎠
⎞
⎜
⎝
⎛ −
−=Ω
2
1L
ϕ (1.31)
Cuando se satisface (1.29), la respuesta al impulso presenta simetría impar (expresión
(1.32)), y el filtro sólo tiene retardo de grupo constante, con una fase de la respuesta en
frecuencia como se establece en la expresión (1.33).
[ ] [ ]
( )
( )⎩
⎨
⎧
−=
−=
−−−=
parpara L12...1,0
imparpara L21...1,0
1
Ln
Ln
nLhnh (1.32)
( ) Ω⎟
⎠
⎞
⎜
⎝
⎛ −
−=Ω
2
1
2
Lπ
ϕ (1.33)
En la tabla 1.2 se indica la clasificación existente para los filtros FIR de fase lineal
según su simetría y el número de coeficientes.
Tabla 1.2: filtros de fase lineal.
SIMETRÍA número de coeficientes L Tipo de filtro
PAR IMPAR I
h[n]=h[L-n-1] PAR II
IMPAR IMPAR III
h[n]=-h[L-n-1] PAR IV
Es importante indicar que en los cuatro tipos de filtros se puede demostrar que si
aparece un cero en cualquier punto z0 del plano z, debe ir acompañado de otro recíproco
conjugado ( )1 0z
∗
. Si además la respuesta al impulso es real, la función del sistema H(z) será
una función racional con coeficientes reales, y cada cero debe ir acompañado por su](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-17-320.jpg)

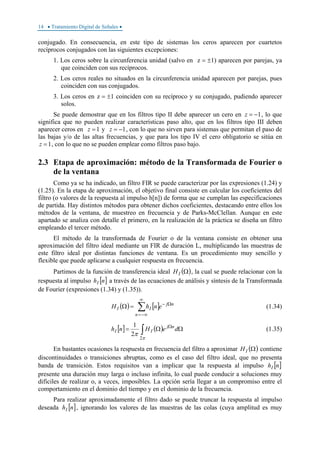

![14 • Tratamiento Digital de Señales •
conjugado. En consecuencia, en este tipo de sistemas los ceros aparecen por cuartetos
recíprocos conjugados con las siguientes excepciones:
1. Los ceros sobre la circunferencia unidad (salvo en z = ±1) aparecen por parejas, ya
que coinciden con sus recíprocos.
2. Los ceros reales no situados en la circunferencia unidad aparecen por parejas, pues
coinciden con sus conjugados.
3. Los ceros en z = ±1 coinciden con su recíproco y su conjugado, pudiendo aparecer
solos.
Se puede demostrar que en los filtros tipo II debe aparecer un cero en 1−=z , lo que
significa que no pueden realizar características paso alto, que en los filtros tipo III deben
aparecer ceros en 1=z y 1−=z , con lo que no sirven para sistemas que permitan el paso de
las bajas y/o de las altas frecuencias, y que para los tipo IV el cero obligatorio se sitúa en
1=z , con lo que no se pueden emplear como filtros paso bajo.
2.3 Etapa de aproximación: método de la Transformada de Fourier o
de la ventana
Como ya se ha indicado, un filtro FIR se puede caracterizar por las expresiones (1.24) y
(1.25). En la etapa de aproximación, el objetivo final consiste en calcular los coeficientes del
filtro (o valores de la respuesta al impulso h[n]) de forma que se cumplan las especificaciones
de partida. Hay distintos métodos para obtener dichos coeficientes, destacando entre ellos los
métodos de la ventana, de muestreo en frecuencia y de Parks-McClellan. Aunque en este
apartado se analiza con detalle el primero, en la realización de la práctica se diseña un filtro
empleando el tercer método.
El método de la transformada de Fourier o de la ventana consiste en obtener una
aproximación del filtro ideal mediante un FIR de duración L, multiplicando las muestras de
este filtro ideal por distintas funciones de ventana. Es un procedimiento muy sencillo y
flexible que puede aplicarse a cualquier respuesta en frecuencia.
Partimos de la función de transferencia ideal ( )ΩIH , la cual se puede relacionar con la
respuesta al impulso [ ]nhI a través de las ecuaciones de análisis y síntesis de la Transformada
de Fourier (expresiones (1.34) y (1.35)).
( ) [ ]∑
∞
−∞=
Ω−
=Ω
n
nj
II enhH (1.34)
[ ] ( )∫ ΩΩ= Ω
π
π
2
2
1
deHnh nj
II (1.35)
En bastantes ocasiones la respuesta en frecuencia del filtro a aproximar ( )ΩIH contiene
discontinuidades o transiciones abruptas, como es el caso del filtro ideal, que no presenta
banda de transición. Estos requisitos van a implicar que la respuesta al impulso [ ]nhI
presente una duración muy larga o incluso infinita, lo cual puede conducir a soluciones muy
difíciles de realizar o, a veces, imposibles. La opción sería llegar a un compromiso entre el
comportamiento en el dominio del tiempo y en el dominio de la frecuencia.
Para realizar aproximadamente el filtro dado se puede truncar la respuesta al impulso
deseada [ ]nhI , ignorando los valores de las muestras de las colas (cuya amplitud es muy](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-18-320.jpg)

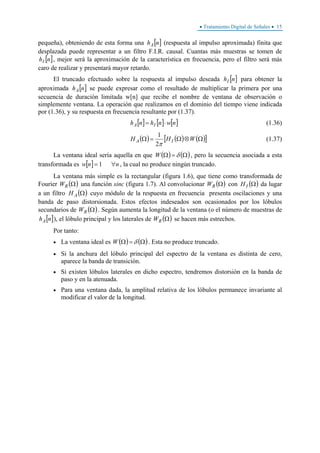

![• Tratamiento Digital de Señales • 15
pequeña), obteniendo de esta forma una [ ]nhA (respuesta al impulso aproximada) finita que
desplazada puede representar a un filtro F.I.R. causal. Cuantas más muestras se tomen de
[ ]nhI , mejor será la aproximación de la característica en frecuencia, pero el filtro será más
caro de realizar y presentará mayor retardo.
El truncado efectuado sobre la respuesta al impulso deseada [ ]nhI para obtener la
aproximada [ ]nhA se puede expresar como el resultado de multiplicar la primera por una
secuencia de duración limitada w[n] que recibe el nombre de ventana de observación o
simplemente ventana. La operación que realizamos en el dominio del tiempo viene indicada
por (1.36), y su respuesta en frecuencia resultante por (1.37).
[ ] [ ] [ ]nwnhnh IA ⋅= (1.36)
( ) ( ) ( )[ ]Ω⊗Ω=Ω WHH IA
π2
1
(1.37)
La ventana ideal sería aquella en que ( ) ( )Ω=Ω δW , pero la secuencia asociada a esta
transformada es [ ] nnw ∀= 1 , la cual no produce ningún truncado.
La ventana más simple es la rectangular (figura 1.6), que tiene como transformada de
Fourier ( )ΩRW una función sinc (figura 1.7). Al convolucionar ( )ΩRW con ( )ΩIH da lugar
a un filtro ( )ΩAH cuyo módulo de la respuesta en frecuencia presenta oscilaciones y una
banda de paso distorsionada. Estos efectos indeseados son ocasionados por los lóbulos
secundarios de ( )ΩRW . Según aumenta la longitud de la ventana (o el número de muestras de
[ ]nhA ), el lóbulo principal y los laterales de ( )ΩRW se hacen más estrechos.
Por tanto:
• La ventana ideal es ( ) ( )Ω=Ω δW . Esta no produce truncado.
• Si la anchura del lóbulo principal del espectro de la ventana es distinta de cero,
aparece la banda de transición.
• Si existen lóbulos laterales en dicho espectro, tendremos distorsión en la banda de
paso y en la atenuada.
• Para una ventana dada, la amplitud relativa de los lóbulos permanece invariante al
modificar el valor de la longitud.](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-19-320.jpg)

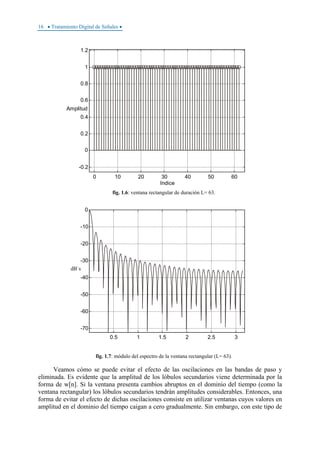

![16 • Tratamiento Digital de Señales •
0 10 20 30 40 50 60
-0.2
0
0.2
0.4
0.6
0.8
1
1.2
Indice
Amplitud
fig. 1.6: ventana rectangular de duración L= 63.
0.5 1 1.5 2 2.5 3
-70
-60
-50
-40
-30
-20
-10
0
dB`s
fig. 1.7: módulo del espectro de la ventana rectangular (L= 63).
Veamos cómo se puede evitar el efecto de las oscilaciones en las bandas de paso y
eliminada. Es evidente que la amplitud de los lóbulos secundarios viene determinada por la
forma de w[n]. Si la ventana presenta cambios abruptos en el dominio del tiempo (como la
ventana rectangular) los lóbulos secundarios tendrán amplitudes considerables. Entonces, una
forma de evitar el efecto de dichas oscilaciones consiste en utilizar ventanas cuyos valores en
amplitud en el dominio del tiempo caigan a cero gradualmente. Sin embargo, con este tipo de](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-20-320.jpg)
![• Tratamiento Digital de Señales • 17
ventanas la anchura del lóbulo principal de ( )ΩW aumenta considerablemente y con ella la
banda de transición de ( )ΩAH . Cuanto mayor es la anchura del lóbulo principal de ( )ΩW ,
más considerable es ese efecto. De este modo, el precio que se paga en ( )ΩAH al reducir el
efecto de las oscilaciones en las bandas de paso y eliminadas (utilizando ventanas con lóbulos
secundarios de amplitud pequeña) es aumentar la anchura de la banda de transición. Para
reducir la anchura de dicha banda basta con aumentar la longitud de la ventana, pero el filtro
aumenta el orden.
Así, se puede establecer que la anchura de la banda de transición del filtro aproximado
depende de la anchura del lóbulo principal del espectro de la ventana. Al estrecharse el lóbulo
principal, la anchura de la banda de transición se reduce. Por otro lado, el rizado y las
oscilaciones dependen de la amplitud máxima relativa del lóbulo principal con respecto a los
laterales, y ésta permanece constante siempre que se emplee la misma forma de ventana. La
reducción de la anchura de la banda de transición y las oscilaciones de forma simultánea no es
posible, ya que son efectos contradictorios. Sin variar la duración N, cambiando de ventana se
puede disminuir la amplitud máxima relativa, pero a costa de aumentar la anchura del lóbulo
principal.
Tabla 1.3: funciones de ventanas típicas.
VENTANA [ ] ( )MnMnw ≤≤−
*
LPA iA sbA ΔΩ
Rectangular 1 ( )1M24 +π 13'3 20.9 Mπ92.0
Hanning ⎟
⎠
⎞
⎜
⎝
⎛
+
+
12
2
cos1
2
1
M
nπ
( )1M28 +π 31.5 43.9 Mπ11.3
Hamming
12
2
cos46.054.0
+
⋅+
M
nπ
( )1M28 +π 42.7 54.5 Mπ32.3
Blackman
12
4
cos08.0
12
2
cos5.042.0
+
⋅+
+
⋅+
M
n
M
n ππ ( )1M212 +π 58.1 75.3 Mπ56.5
A*
LP: anchura del lóbulo principal.
A*
i: amplitud máxima relativa (en dB's) de los lóbulos laterales.
Asb: atenuación mínima (en dB's) en la banda eliminada.
ΔΩ: anchura de la banda de transición.
Hay distintas funciones de ventana que se caracterizan por una respuesta en frecuencia
adecuada para el diseño de filtros. Algunas de las más populares son las que se indican en la
tabla 1.3. La ventana triangular o de Bartlett se puede obtener como el resultado de la
convolución de dos rectangulares, y consigue aumentar la amplitud máxima relativa del
lóbulo primario al secundario (de -13'5 dBs a -27 dBs) a costa de ensanchar el lóbulo
principal (de Lπ4 a Lπ8 ). Otras ventanas de gran aceptación son las Hanning y Hamming,
ya que llegan a un buen compromiso entre la selectividad del filtro deseado (lóbulo principal
estrecho) y el rizado en las bandas de paso y atenuada (lóbulos laterales de amplitud
pequeña).](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-21-320.jpg)
![18 • Tratamiento Digital de Señales •
En todas las ventanas de la tabla 1.3 el compromiso entre lóbulo principal y secundarios
es fijo. En la ventana de Kaiser, definida por la expresión (1.38), dicho compromiso puede
variarse. El término Io(·) es la función de Bessel modificada de primera clase y de orden cero
y α= (L-1)/2 . Cuando n = 0, w[n] vale 1 para cualquier valor de ß y de L. Para distintos
valores de ß se obtienen ventanas más o menos suavizadas en los bordes. Para ß=0 se obtiene
la ventana rectangular y con ß = 5.44 aparece una ventana muy parecida a la de Hamming.
Incrementando el valor de ß se ensancha el lóbulo principal y disminuye la amplitud de los
lóbulos secundarios.
[ ]
( )
⎪
⎪
⎩
⎪
⎪
⎨
⎧
−≤≤
⎟
⎟
⎠
⎞
⎜
⎜
⎝
⎛
⎟
⎠
⎞
⎜
⎝
⎛ −
−⋅
=
resto0
10
1
0
2
0
Ln
I
n
I
nw
β
α
α
β
(1.38)
Si expresamos el rizado máximo (±δ) como una atenuación (A) en decibelios, se podrá
calcular el valor de ß a partir de las fórmulas indicadas en la expresión (1.40).
( )δlog20−=A (1.39)
( )
( ) ( )
⎪
⎩
⎪
⎨
⎧
<
≤≤−⋅+−⋅
>−⋅
=
210
50212107886.0215842.0
507.81102.0
4.0
A
AAA
AA
β (1.40)
Se puede sintetizar en tres pasos el diseño de filtros F.I.R. empleando el método de la
ventana:
1 Especificar la respuesta en frecuencia deseada ( )ΩIH . A partir de ésta se calcula la
respuesta al impulso [ ]nhI .
2 Seleccionar la ventana adecuada, de forma que se satisfagan las especificaciones
deseadas en la banda de paso o atenuación. El número de coeficientes del filtro se
puede seleccionar considerando las relaciones entre la longitud de la ventana y la
anchura de la banda de transición.
3 Calcular los valores de [ ]nhA , multiplicando muestra a muestra [ ]nhI y w[n].
El método de la ventana ofrece como ventajas la simplicidad y que la atenuación de la
banda eliminada no depende del valor de la longitud de la ventana. Como inconvenientes
aparecen la desviación de las frecuencias de corte del diseño inicial al convolucionar ( )ΩIH
y ( )ΩW y la falta de flexibilidad del método.
3. COMPARACIÓN ENTRE FILTROS FIR E IIR
La primera pregunta que se plantea al abordar el diseño de un filtro de tiempo discreto
se refiere a la elección entre un sistema FIR o IIR. En dicha elección intervienen numerosos
factores, y no siempre hay una opción claramente favorable. Algunas veces es conveniente
realizar dos diseños completos, uno FIR y otro IIR antes de tomar una decisión que se basará
en factores de tipo práctico como complejidad, consumo de potencia, velocidad de cálculo,
facilidad de integración, etc., o factores de tipo económico. También hay criterios técnicos
basados en las características que señalamos a continuación.](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-22-320.jpg)

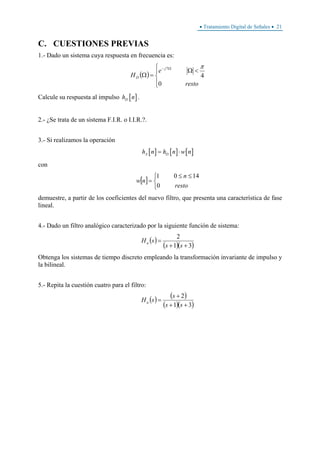

![• Tratamiento Digital de Señales • 21
C. CUESTIONES PREVIAS
1.- Dado un sistema cuya respuesta en frecuencia es:
( )
⎪⎩
⎪
⎨
⎧
<Ω
=Ω
Ω−
resto
e
H
j
D
0
4
7 π
Calcule su respuesta al impulso [ ]Dh n .
2.- ¿Se trata de un sistema F.I.R. o I.I.R.?.
3.- Si realizamos la operación
[ ] [ ] [ ]A Dh n h n w n= ⋅
con
[ ]
⎩
⎨
⎧ ≤≤
=
resto
n
nw
0
1401
demuestre, a partir de los coeficientes del nuevo filtro, que presenta una característica de fase
lineal.
4.- Dado un filtro analógico caracterizado por la siguiente función de sistema:
( )
( )( )31
2
++
=
ss
sHa
Obtenga los sistemas de tiempo discreto empleando la transformación invariante de impulso y
la bilineal.
5.- Repita la cuestión cuatro para el filtro:
( ) ( )
( )( )31
2
++
+
=
ss
s
sHa](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-25-320.jpg)

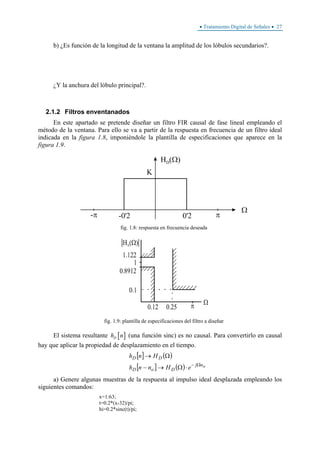

![• Tratamiento Digital de Señales • 27
b) ¿Es función de la longitud de la ventana la amplitud de los lóbulos secundarios?.
¿Y la anchura del lóbulo principal?.
2.1.2 Filtros enventanados
En este apartado se pretende diseñar un filtro FIR causal de fase lineal empleando el
método de la ventana. Para ello se va a partir de la respuesta en frecuencia de un filtro ideal
indicada en la figura 1.8, imponiéndole la plantilla de especificaciones que aparece en la
figura 1.9.
fig. 1.8: respuesta en frecuencia deseada
fig. 1.9: plantilla de especificaciones del filtro a diseñar
El sistema resultante [ ]Dh n (una función sinc) es no causal. Para convertirlo en causal
hay que aplicar la propiedad de desplazamiento en el tiempo.
[ ] ( )
[ ] ( ) onj
DoD
DD
eHnnh
Hnh
Ω−
⋅Ω→−
Ω→
a) Genere algunas muestras de la respuesta al impulso ideal desplazada empleando los
siguientes comandos:
x=1:63;
t=0.2*(x-32)/pi;
hi=0.2*sinc(t)/pi;](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-31-320.jpg)

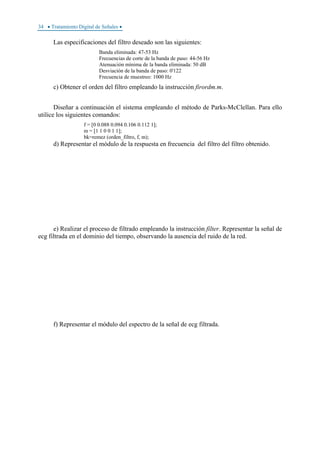

![34 • Tratamiento Digital de Señales •
Las especificaciones del filtro deseado son las siguientes:
Banda eliminada: 47-53 Hz
Frecuencias de corte de la banda de paso: 44-56 Hz
Atenuación mínima de la banda eliminada: 50 dB
Desviación de la banda de paso: 0'122
Frecuencia de muestreo: 1000 Hz
c) Obtener el orden del filtro empleando la instrucción firordm.m.
Diseñar a continuación el sistema empleando el método de Parks-McClellan. Para ello
utilice los siguientes comandos:
f = [0 0.088 0.094 0.106 0.112 1];
m = [1 1 0 0 1 1];
bk=remez (orden_filtro, f, m);
d) Representar el módulo de la respuesta en frecuencia del filtro del filtro obtenido.
e) Realizar el proceso de filtrado empleando la instrucción filter. Representar la señal de
ecg filtrada en el dominio del tiempo, observando la ausencia del ruido de la red.
f) Representar el módulo del espectro de la señal de ecg filtrada.](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-38-320.jpg)

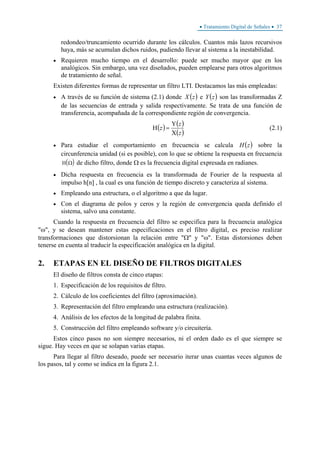

![• Tratamiento Digital de Señales • 37
redondeo/truncamiento ocurrido durante los cálculos. Cuantos más lazos recursivos
haya, más se acumulan dichos ruidos, pudiendo llevar al sistema a la inestabilidad.
• Requieren mucho tiempo en el desarrollo: puede ser mucho mayor que en los
analógicos. Sin embargo, una vez diseñados, pueden emplearse para otros algoritmos
de tratamiento de señal.
Existen diferentes formas de representar un filtro LTI. Destacamos las más empleadas:
• A través de su función de sistema (2.1) donde ( )zX e ( )zY son las transformadas Z
de las secuencias de entrada y salida respectivamente. Se trata de una función de
transferencia, acompañada de la correspondiente región de convergencia.
( ) ( )
( )z
z
z
Χ
Υ
=Η (2.1)
• Para estudiar el comportamiento en frecuencia se calcula ( )zH sobre la
circunferencia unidad (si es posible), con lo que se obtiene la respuesta en frecuencia
( )H Ω de dicho filtro, donde Ω es la frecuencia digital expresada en radianes.
• Dicha respuesta en frecuencia es la transformada de Fourier de la respuesta al
impulso h[n] , la cual es una función de tiempo discreto y caracteriza al sistema.
• Empleando una estructura, o el algoritmo a que da lugar.
• Con el diagrama de polos y ceros y la región de convergencia queda definido el
sistema, salvo una constante.
Cuando la respuesta en frecuencia del filtro se especifica para la frecuencia analógica
"ω", y se desean mantener estas especificaciones en el filtro digital, es preciso realizar
transformaciones que distorsionan la relación entre "Ω" y "ω". Estas distorsiones deben
tenerse en cuenta al traducir la especificación analógica en la digital.
2. ETAPAS EN EL DISEÑO DE FILTROS DIGITALES
El diseño de filtros consta de cinco etapas:
1. Especificación de los requisitos de filtro.
2. Cálculo de los coeficientes del filtro (aproximación).
3. Representación del filtro empleando una estructura (realización).
4. Análisis de los efectos de la longitud de palabra finita.
5. Construcción del filtro empleando software y/o circuitería.
Estos cinco pasos no son siempre necesarios, ni el orden dado es el que siempre se
sigue. Hay veces en que se solapan varias etapas.
Para llegar al filtro deseado, puede ser necesario iterar unas cuantas veces algunos de
los pasos, tal y como se indica en la figura 2.1.](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-41-320.jpg)

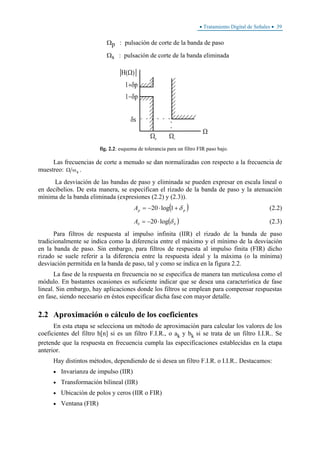

![• Tratamiento Digital de Señales • 39
Ωp : pulsación de corte de la banda de paso
Ωs : pulsación de corte de la banda eliminada
fig. 2.2: esquema de tolerancia para un filtro FIR paso bajo.
Las frecuencias de corte a menudo se dan normalizadas con respecto a la frecuencia de
muestreo: Ω ωs .
La desviación de las bandas de paso y eliminada se pueden expresar en escala lineal o
en decibelios. De esta manera, se especifican el rizado de la banda de paso y la atenuación
mínima de la banda eliminada (expresiones (2.2) y (2.3)).
( )ppA δ+⋅−= 1log20 (2.2)
( )ssA δlog20⋅−= (2.3)
Para filtros de respuesta al impulso infinita (IIR) el rizado de la banda de paso
tradicionalmente se indica como la diferencia entre el máximo y el mínimo de la desviación
en la banda de paso. Sin embargo, para filtros de respuesta al impulso finita (FIR) dicho
rizado se suele referir a la diferencia entre la respuesta ideal y la máxima (o la mínima)
desviación permitida en la banda de paso, tal y como se indica en la figura 2.2.
La fase de la respuesta en frecuencia no se especifica de manera tan meticulosa como el
módulo. En bastantes ocasiones es suficiente indicar que se desea una característica de fase
lineal. Sin embargo, hay aplicaciones donde los filtros se emplean para compensar respuestas
en fase, siendo necesario en éstos especificar dicha fase con mayor detalle.
2.2 Aproximación o cálculo de los coeficientes
En esta etapa se selecciona un método de aproximación para calcular los valores de los
coeficientes del filtro h[n] si es un filtro F.I.R., o ak y bk si se trata de un filtro I.I.R.. Se
pretende que la respuesta en frecuencia cumpla las especificaciones establecidas en la etapa
anterior.
Hay distintos métodos, dependiendo de si desea un filtro F.I.R. o I.I.R.. Destacamos:
• Invarianza de impulso (IIR)
• Transformación bilineal (IIR)
• Ubicación de polos y ceros (IIR o FIR)
• Ventana (FIR)](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-43-320.jpg)
![40 • Tratamiento Digital de Señales •

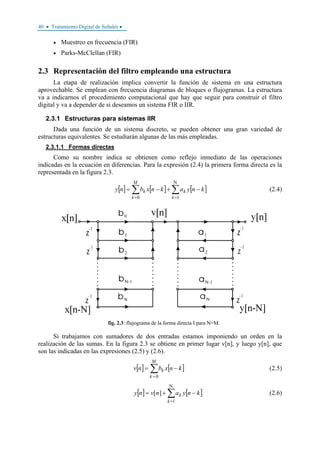

• Muestreo en frecuencia (FIR)
• Parks-McClellan (FIR)
2.3 Representación del filtro empleando una estructura
La etapa de realización implica convertir la función de sistema en una estructura
aprovechable. Se emplean con frecuencia diagramas de bloques o flujogramas. La estructura
va a indicarnos el procedimiento computacional que hay que seguir para construir el filtro
digital y va a depender de si deseamos un sistema FIR o IIR.
2.3.1 Estructuras para sistemas IIR
Dada una función de un sistema discreto, se pueden obtener una gran variedad de
estructuras equivalentes. Se estudiarán algunas de las más empleadas.
2.3.1.1 Formas directas
Como su nombre indica se obtienen como reflejo inmediato de las operaciones
indicadas en la ecuación en diferencias. Para la expresión (2.4) la primera forma directa es la
representada en la figura 2.3.
[ ] [ ] [ ]∑∑
Ν
==
−+−=
10 k
k
M
k
k knyaknxbny (2.4)
fig. 2.3: flujograma de la forma directa I para N=M.
Si trabajamos con sumadores de dos entradas estamos imponiendo un orden en la
realización de las sumas. En la figura 2.3 se obtiene en primer lugar v[n], y luego y[n], que
son las indicadas en las expresiones (2.5) y (2.6).
[ ] [ ]∑
=
−=
M
k
k knxbnv
0
(2.5)
[ ] [ ]∑
Ν
=
−+=
1
][
k
k knyanvny (2.6)](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-44-320.jpg)
![46 • Tratamiento Digital de Señales •

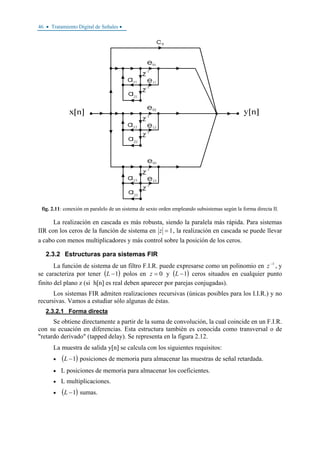

fig. 2.11: conexión en paralelo de un sistema de sexto orden empleando subsistemas según la forma directa II.
La realización en cascada es más robusta, siendo la paralela más rápida. Para sistemas
IIR con los ceros de la función de sistema en 1=z , la realización en cascada se puede llevar
a cabo con menos multiplicadores y más control sobre la posición de los ceros.
2.3.2 Estructuras para sistemas FIR
La función de sistema de un filtro F.I.R. puede expresarse como un polinomio en 1−
z , y
se caracteriza por tener ( )1−L polos en 0=z y ( )1−L ceros situados en cualquier punto
finito del plano z (si h[n] es real deben aparecer por parejas conjugadas).
Los sistemas FIR admiten realizaciones recursivas (únicas posibles para los I.I.R.) y no
recursivas. Vamos a estudiar sólo algunas de éstas.
2.3.2.1 Forma directa
Se obtiene directamente a partir de la suma de convolución, la cual coincide en un F.I.R.
con su ecuación en diferencias. Esta estructura también es conocida como transversal o de
"retardo derivado" (tapped delay). Se representa en la figura 2.12.
La muestra de salida y[n] se calcula con los siguientes requisitos:
• ( )1−L posiciones de memoria para almacenar las muestras de señal retardada.
• L posiciones de memoria para almacenar los coeficientes.
• L multiplicaciones.
• ( )1−L sumas.](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-50-320.jpg)
![• Tratamiento Digital de Señales • 53

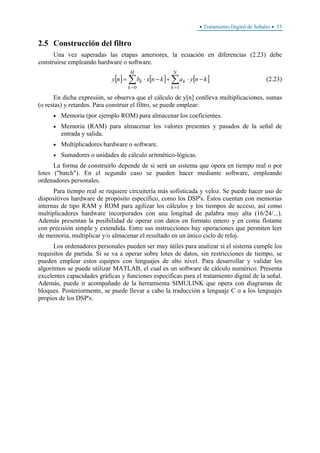

2.5 Construcción del filtro
Una vez superadas las etapas anteriores, la ecuación en diferencias (2.23) debe
construirse empleando hardware o software.
[ ] [ ] [ ]∑∑
==
−⋅+−⋅=
N
k
k
M
k
k knyaknxbny
10
(2.23)
En dicha expresión, se observa que el cálculo de y[n] conlleva multiplicaciones, sumas
(o restas) y retardos. Para construir el filtro, se puede emplear:
• Memoria (por ejemplo ROM) para almacenar los coeficientes.
• Memoria (RAM) para almacenar los valores presentes y pasados de la señal de
entrada y salida.
• Multiplicadores hardware o software.
• Sumadores o unidades de cálculo aritmético-lógicas.
La forma de construirlo depende de si será un sistema que opera en tiempo real o por
lotes ("batch"). En el segundo caso se pueden hacer mediante software, empleando
ordenadores personales.
Para tiempo real se requiere circuitería más sofisticada y veloz. Se puede hacer uso de
dispositivos hardware de propósito específico, como los DSP's. Éstos cuentan con memorias
internas de tipo RAM y ROM para agilizar los cálculos y los tiempos de acceso, así como
multiplicadores hardware incorporados con una longitud de palabra muy alta (16/24/...).
Además presentan la posibilidad de operar con datos en formato entero y en coma flotante
con precisión simple y extendida. Entre sus instrucciones hay operaciones que permiten leer
de memoria, multiplicar y/o almacenar el resultado en un único ciclo de reloj.
Los ordenadores personales pueden ser muy útiles para analizar si el sistema cumple los
requisitos de partida. Si se va a operar sobre lotes de datos, sin restricciones de tiempo, se
pueden emplear estos equipos con lenguajes de alto nivel. Para desarrollar y validar los
algoritmos se puede utilizar MATLAB, el cual es un software de cálculo numérico. Presenta
excelentes capacidades gráficas y funciones específicas para el tratamiento digital de la señal.
Además, puede ir acompañado de la herramienta SIMULINK que opera con diagramas de
bloques. Posteriormente, se puede llevar a cabo la traducción a lenguaje C o a los lenguajes
propios de los DSP's.](https://image.slidesharecdn.com/iir-140507205440-phpapp02/85/filtros-iir-57-320.jpg)
Subido porAngel Dominguez
filtros iir
Este documento presenta los fundamentos teóricos y métodos para el diseño de filtros digitales. Explica las propiedades de los filtros IIR y FIR, así como los métodos para el diseño de filtros IIR como la colocación de polos y ceros, y el diseño a partir de prototipos analógicos usando las transformaciones invariante de impulso y bilineal. También cubre las especificaciones de filtros y métodos para el cálculo de coeficientes en filtros FIR usando la transformada de Fourier y ventanas. El objetivo es aprender a dise
![[PDS-Bio] Unidad_5_2_Filtros_Digitales_IIR_23_I.pptx](https://cdn.slidesharecdn.com/ss_thumbnails/pds-biounidad52filtrosdigitalesiir23i-240212211813-1511a93b-thumbnail.jpg?width=640&height=640&fit=bounds)
filtros iir
- 1. Prácticas de laAsignatura Tratamiento Digital de Señales SÍNTESIS DE FILTROS DIGITALES Fernando Cruz Roldán

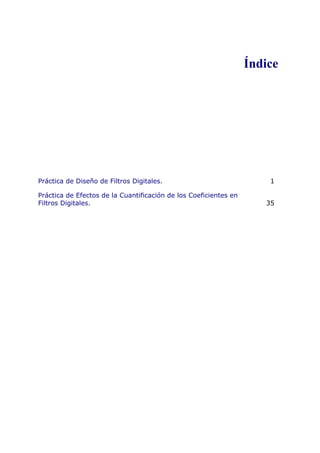

- 3. Índice Práctica de Diseñode Filtros Digitales. 1 Práctica de Efectos de la Cuantificación de los Coeficientes en Filtros Digitales. 35

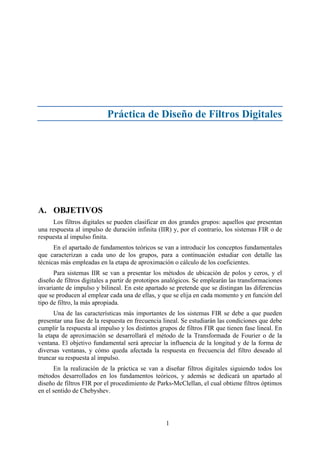

- 5. 1 Práctica de Diseñode Filtros Digitales A. OBJETIVOS Los filtros digitales se pueden clasificar en dos grandes grupos: aquellos que presentan una respuesta al impulso de duración infinita (IIR) y, por el contrario, los sistemas FIR o de respuesta al impulso finita. En el apartado de fundamentos teóricos se van a introducir los conceptos fundamentales que caracterizan a cada uno de los grupos, para a continuación estudiar con detalle las técnicas más empleadas en la etapa de aproximación o cálculo de los coeficientes. Para sistemas IIR se van a presentar los métodos de ubicación de polos y ceros, y el diseño de filtros digitales a partir de prototipos analógicos. Se emplearán las transformaciones invariante de impulso y bilineal. En este apartado se pretende que se distingan las diferencias que se producen al emplear cada una de ellas, y que se elija en cada momento y en función del tipo de filtro, la más apropiada. Una de las características más importantes de los sistemas FIR se debe a que pueden presentar una fase de la respuesta en frecuencia lineal. Se estudiarán las condiciones que debe cumplir la respuesta al impulso y los distintos grupos de filtros FIR que tienen fase lineal. En la etapa de aproximación se desarrollará el método de la Transformada de Fourier o de la ventana. El objetivo fundamental será apreciar la influencia de la longitud y de la forma de diversas ventanas, y cómo queda afectada la respuesta en frecuencia del filtro deseado al truncar su respuesta al impulso. En la realización de la práctica se van a diseñar filtros digitales siguiendo todos los métodos desarrollados en los fundamentos teóricos, y además se dedicará un apartado al diseño de filtros FIR por el procedimiento de Parks-McClellan, el cual obtiene filtros óptimos en el sentido de Chebyshev.
- 6. 2 • TratamientoDigital de Señales • B. FUNDAMENTOS TEÓRICOS 1. DISEÑO DE FILTROS IIR 1.1 Propiedades de los filtros IIR Para sistemas IIR la relación entrada-salida viene establecida por la expresión (1.1). [ ] [ ] [ ]∑∑ Ν == −+−= 10 k k M k k knyaknxbny (1.1) Estos sistemas no pueden realizarse de forma no recursiva, ya que para calcular la salida en el instante "n" hemos de considerar las salidas en los instantes "n-k", necesitando la estructura lazos de realimentación. Estas realizaciones realimentadas son potencialmente inestables. Para calcular la salida por la expresión (1.1) necesitamos N+M+1 multiplicaciones y N+M sumas. Sin embargo, empleando la expresión establecida para la convolución directa (1.2) el número de operaciones se haría infinito. [ ] [ ] [ ]knxkhny k −= ∑ ∞ =0 (1.2) La función de sistema se rige por la expresión 1.3. ( ) [ ] ( ) ( ) ∑ ∑ ∑ Ν = − = − ∞ = − − = Χ Υ ==Η 1 0 0 1 h k k k M k k k n n za zb z z znz (1.3) Dicha función no puede tratarse en forma de polinomio, pues tendría infinitos términos, sino como una función racional, cociente de dos polinomios, que tendrá polos en puntos finitos del plano z en general situados fuera del origen, lo cual no ocurre en los sistemas F.I.R.. La presencia de estos polos proporciona mayor flexibilidad y potencia en el problema de la aproximación, pero conlleva otras dificultades. Normalmente un filtro I.I.R. necesita menos coeficientes que el correspondiente F.I.R. para las mismas especificaciones. Se emplean cuando se requieren transiciones abruptas y alto rendimiento. El precio que se paga es que se convierta en inestable o se degraden las características en frecuencia si no se toman algunas precauciones. La respuesta en frecuencia (1.4) se obtiene, si el sistema es estable, particularizando en la función del sistema los puntos z en la circunferencia de radio unidad Ω = j ez . ( ) [ ] ∑ ∑ ∑ Ν = Ω− = Ω− ∞ = Ω− − ==ΩΗ 1 0 0 1 k jk k M k jk k n nj ea eb enh (1.4) Los sistemas I.I.R. no van a poder presentar una característica de fase exactamente lineal si queremos que sean causales. La solución más habitual se basa en aproximar el

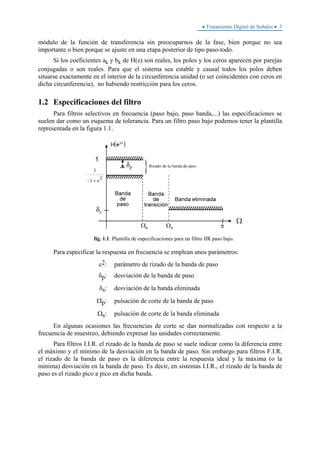

- 7. • Tratamiento Digitalde Señales • 3 módulo de la función de transferencia sin preocuparnos de la fase, bien porque no sea importante o bien porque se ajuste en una etapa posterior de tipo paso-todo. Si los coeficientes ak y bk de H(z) son reales, los polos y los ceros aparecen por parejas conjugadas o son reales. Para que el sistema sea estable y causal todos los polos deben situarse exactamente en el interior de la circunferencia unidad (o ser coincidentes con ceros en dicha circunferencia), no habiendo restricción para los ceros. 1.2 Especificaciones del filtro Para filtros selectivos en frecuencia (paso bajo, paso banda,...) las especificaciones se suelen dar como un esquema de tolerancia. Para un filtro paso bajo podemos tener la plantilla representada en la figura 1.1. fig. 1.1: Plantilla de especificaciones para un filtro IIR paso bajo. Para especificar la respuesta en frecuencia se emplean unos parámetros: ε2: parámetro de rizado de la banda de paso δp: desviación de la banda de paso δs: desviación de la banda eliminada Ωp: pulsación de corte de la banda de paso Ωs: pulsación de corte de la banda eliminada En algunas ocasiones las frecuencias de corte se dan normalizadas con respecto a la frecuencia de muestreo, debiendo expresar las unidades correctamente. Para filtros I.I.R. el rizado de la banda de paso se suele indicar como la diferencia entre el máximo y el mínimo de la desviación en la banda de paso. Sin embargo para filtros F.I.R. el rizado de la banda de paso es la diferencia entre la respuesta ideal y la máxima (o la mínima) desviación en la banda de paso. Es decir, en sistemas I.I.R., el rizado de la banda de paso es el rizado pico a pico en dicha banda.

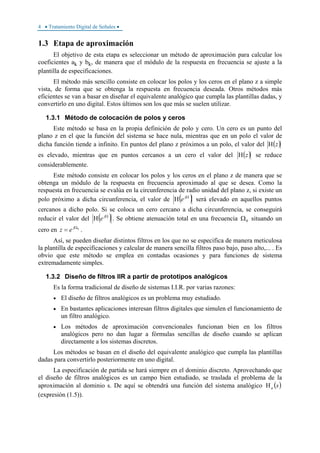

- 8. 4 • TratamientoDigital de Señales • 1.3 Etapa de aproximación El objetivo de esta etapa es seleccionar un método de aproximación para calcular los coeficientes ak y bk, de manera que el módulo de la respuesta en frecuencia se ajuste a la plantilla de especificaciones. El método más sencillo consiste en colocar los polos y los ceros en el plano z a simple vista, de forma que se obtenga la respuesta en frecuencia deseada. Otros métodos más eficientes se van a basar en diseñar el equivalente analógico que cumpla las plantillas dadas, y convertirlo en uno digital. Estos últimos son los que más se suelen utilizar. 1.3.1 Método de colocación de polos y ceros Este método se basa en la propia definición de polo y cero. Un cero es un punto del plano z en el que la función del sistema se hace nula, mientras que en un polo el valor de dicha función tiende a infinito. En puntos del plano z próximos a un polo, el valor del ( )zΗ es elevado, mientras que en puntos cercanos a un cero el valor del ( )zΗ se reduce considerablemente. Este método consiste en colocar los polos y los ceros en el plano z de manera que se obtenga un módulo de la respuesta en frecuencia aproximado al que se desea. Como la respuesta en frecuencia se evalúa en la circunferencia de radio unidad del plano z, si existe un polo próximo a dicha circunferencia, el valor de ( )Ω Η j e será elevado en aquellos puntos cercanos a dicho polo. Si se coloca un cero cercano a dicha circunferencia, se conseguirá reducir el valor del ( )Ω Η j e . Se obtiene atenuación total en una frecuencia 0Ω situando un cero en 0Ω = j ez . Así, se pueden diseñar distintos filtros en los que no se especifica de manera meticulosa la plantilla de especificaciones y calcular de manera sencilla filtros paso bajo, paso alto,... . Es obvio que este método se emplea en contadas ocasiones y para funciones de sistema extremadamente simples. 1.3.2 Diseño de filtros IIR a partir de prototipos analógicos Es la forma tradicional de diseño de sistemas I.I.R. por varias razones: • El diseño de filtros analógicos es un problema muy estudiado. • En bastantes aplicaciones interesan filtros digitales que simulen el funcionamiento de un filtro analógico. • Los métodos de aproximación convencionales funcionan bien en los filtros analógicos pero no dan lugar a fórmulas sencillas de diseño cuando se aplican directamente a los sistemas discretos. Los métodos se basan en el diseño del equivalente analógico que cumpla las plantillas dadas para convertirlo posteriormente en uno digital. La especificación de partida se hará siempre en el dominio discreto. Aprovechando que el diseño de filtros analógicos es un campo bien estudiado, se traslada el problema de la aproximación al dominio s. De aquí se obtendrá una función del sistema analógico ( )saΗ (expresión (1.5)).
- 9. • Tratamiento Digitalde Señales • 5 ( ) ( ) ( )∏ ∏ ∑ ∑ = = = = − − = ⋅ ⋅ = N k k M k k N k k k M k k k a ds cs s s sH 1 1 0 0 α β (1.5) Una vez que se han obtenido los coeficientes {βk} y {αk}, o bien los ceros y los polos {ck} y {dk} del filtro analógico, se emplean algunas transformaciones para convertirlo en un filtro digital. Esta técnica será efectiva si tiene unas propiedades: a. El eje "jω" del plano s debería transformarse en la circunferencia unidad del plano z. De esta forma la transformación conserva en lo esencial el comportamiento en frecuencia del sistema continuo. b. La transformación debe conservar la estabilidad del sistema. Cada punto del semiplano izquierdo del plano s debería transformarse en otro interior a la circunferencia unidad. Existen diversos métodos para realizar la conversión de la función de sistema analógica en la digital, destacando por su utilización la transformación invariante de impulso y la transformación bilineal. La relación dificultad/eficiencia de estas técnicas es muy baja. 1.3.2.1 Transformación invariante de impulso Se basa en tomar como respuesta al impulso del filtro digital una versión muestreada de la respuesta al impulso del sistema de tiempo continuo empleando un período de muestreo T (expresión 1.6). Dicho valor es irrelevante cuando la especificación original se da en el dominio discreto. Además, no tiene porqué coincidir con el valor del período que introduce el convertidor A/D. [ ] ( )Tnhknh a ⋅⋅= (1.6) Cuando empleamos la transformación invariante de impulso para diseñar un sistema de tiempo discreto a partir de una especificación de su respuesta en frecuencia, es especialmente importante la relación entre las respuestas en frecuencia de los sistemas de tiempo continuo y discreto. Si prescindimos del solapamiento (suponiendo espectros limitados en banda muestreados a suficiente velocidad), las frecuencias de los sistemas de tiempo discreto y de tiempo continuo se relacionan de forma lineal como se indica en la expresión (1.7). El primer problema surge porque no hay sistemas analógicos limitados en banda y el solapamiento será inevitable. Ω = ⋅ω T (1.7) Para demostrar cómo se consigue el sistema de tiempo discreto, vamos a partir de la función de sistema dada en la expresión (1.5). Supondremos que M < N y que todos los polos de Ha(s) son simples. En caso contrario el método se complica, necesitando realizar algunas modificaciones en lo que se explica a continuación. En primer lugar se desarrolla en fracciones simples la función de sistema (1.8), donde las constantes Ak se calculan a partir de la expresión (1.9). ( ) ( )∑ = − = N k k K a ds A sH 1 (1.8)

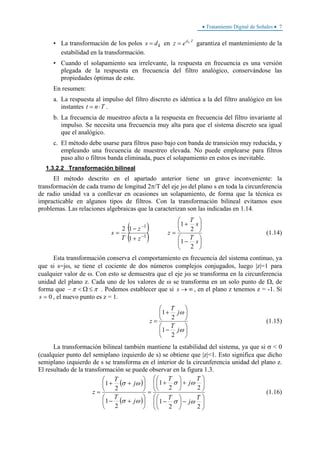

- 10. 6 • TratamientoDigital de Señales • ( ) ( ) kdskak dssHA =−⋅= (1.9) La respuesta al impulso del sistema causal de tiempo continuo resultante (1.10) se obtiene calculando la Transformada Inversa de Laplace. La respuesta al impulso del sistema de tiempo discreto (1.11) será la del sistema analógico muestreada a 1/T muestras por segundo. ( ) ( )∑= ⋅ ⋅⋅= N k td ka tueAth k 1 (1.10) [ ] ( ) [ ]∑= ⋅⋅ ⋅⋅== N k nTd ka nueAnThnh k 1 (1.11) La función del sistema se obtiene calculando la Transformada Z de la respuesta al impulso h[n]. ( ) [ ] ( )∑∑∑ ∞ = = −⋅ ∞ = − ⋅⋅=⋅= 0 10 n N k nnTd k n n zeAznhzH k (1.12) ( ) ( ) ( )∑∑ ∑ = −⋅ = ∞ = −⋅ ⋅− =⋅⋅= N k Td k N k n nTd k ze A zeAzH k k 1 1 1 0 1 1 (1.13) De las expresiones (1.8) y (1.13) se deduce que un polo en kds = en el plano s se transforma en un polo en Tdk ez ⋅ = , siendo los residuos de los desarrollos en fracciones simples iguales. La figura 1.2 muestra la transformación del plano s en el plano z. Cada banda horizontal del plano s de anchura 2π/T se transforma en todo el plano z. Por tanto, para que el filtro digital se corresponda exactamente con el analógico de partida es necesario que este último sea de banda limitada, es decir, que Ha(ω)=0 para |ω|>π/T. fig. 1.2: transformación de planos empleando la transformación invariante de impulso. Las características del filtro digital diseñado son: • Tiene el mismo número de polos que el prototipo analógico.
- 11. • Tratamiento Digitalde Señales • 7 • La transformación de los polos kds = en Tdk ez ⋅ = garantiza el mantenimiento de la estabilidad en la transformación. • Cuando el solapamiento sea irrelevante, la respuesta en frecuencia es una versión plegada de la respuesta en frecuencia del filtro analógico, conservándose las propiedades óptimas de este. En resumen: a. La respuesta al impulso del filtro discreto es idéntica a la del filtro analógico en los instantes Tnt ⋅= . b. La frecuencia de muestreo afecta a la respuesta en frecuencia del filtro invariante al impulso. Se necesita una frecuencia muy alta para que el sistema discreto sea igual que el analógico. c. El método debe usarse para filtros paso bajo con banda de transición muy reducida, y empleando una frecuencia de muestreo elevada. No puede emplearse para filtros paso alto o filtros banda eliminada, pues el solapamiento en estos es inevitable. 1.3.2.2 Transformación bilineal El método descrito en el apartado anterior tiene un grave inconveniente: la transformación de cada tramo de longitud 2π/T del eje jω del plano s en toda la circunferencia de radio unidad va a conllevar en ocasiones un solapamiento, de forma que la técnica es impracticable en algunos tipos de filtros. Con la transformación bilineal evitamos esos problemas. Las relaciones algebraicas que la caracterizan son las indicadas en 1.14. ( ) ( ) ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ + = + − = − − s T s T z z z T s 2 1 2 1 1 12 1 1 (1.14) Esta transformación conserva el comportamiento en frecuencia del sistema continuo, ya que si s=jω, se tiene el cociente de dos números complejos conjugados, luego |z|=1 para cualquier valor de ω. Con esto se demuestra que el eje jω se transforma en la circunferencia unidad del plano z. Cada uno de los valores de ω se transforma en un solo punto de Ω, de forma que ππ ≤Ω<− . Podemos establecer que si ∞→s , en el plano z tenemos z = -1. Si 0=s , el nuevo punto es z = 1. ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ + = ω ω j T j T z 2 1 2 1 (1.15) La transformación bilineal también mantiene la estabilidad del sistema, ya que si σ < 0 (cualquier punto del semiplano izquierdo de s) se obtiene que |z|<1. Esto significa que dicho semiplano izquierdo de s se transforma en el interior de la circunferencia unidad del plano z. El resultado de la transformación se puede observar en la figura 1.3. ( ) ( ) ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ −⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ +⎟ ⎠ ⎞ ⎜ ⎝ ⎛ + = ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ +− ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ ++ = 22 1 22 1 2 1 2 1 T j T T j T j T j T z ωσ ωσ ωσ ωσ (1.16)

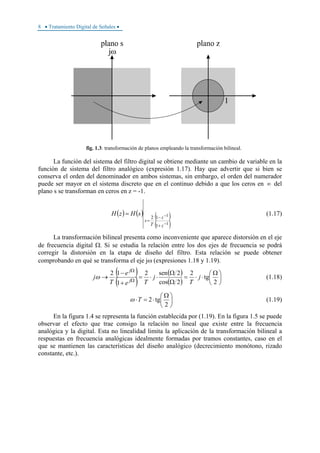

- 12. 8 • TratamientoDigital de Señales • fig. 1.3: transformación de planos empleando la transformación bilineal. La función del sistema del filtro digital se obtiene mediante un cambio de variable en la función de sistema del filtro analógico (expresión 1.17). Hay que advertir que si bien se conserva el orden del denominador en ambos sistemas, sin embargo, el orden del numerador puede ser mayor en el sistema discreto que en el continuo debido a que los ceros en ∞ del plano s se transforman en ceros en z = -1. ( ) ( ) ( ) ( )1 1 1 12 − − + − = = z z T s sHzH (1.17) La transformación bilineal presenta como inconveniente que aparece distorsión en el eje de frecuencia digital Ω. Si se estudia la relación entre los dos ejes de frecuencia se podrá corregir la distorsión en la etapa de diseño del filtro. Esta relación se puede obtener comprobando en qué se transforma el eje jω (expresiones 1.18 y 1.19). ( ) ( ) ( ) ( ) ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ Ω ⋅⋅= Ω Ω ⋅⋅= + − → Ω Ω 2 tg 2 2cos 2sen2 1 12 j T j Te e T j j j ω (1.18) ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ Ω ⋅=⋅ 2 tg2Tω (1.19) En la figura 1.4 se representa la función establecida por (1.19). En la figura 1.5 se puede observar el efecto que trae consigo la relación no lineal que existe entre la frecuencia analógica y la digital. Esta no linealidad limita la aplicación de la transformación bilineal a respuestas en frecuencia analógicas idealmente formadas por tramos constantes, caso en el que se mantienen las características del diseño analógico (decrecimiento monótono, rizado constante, etc.).

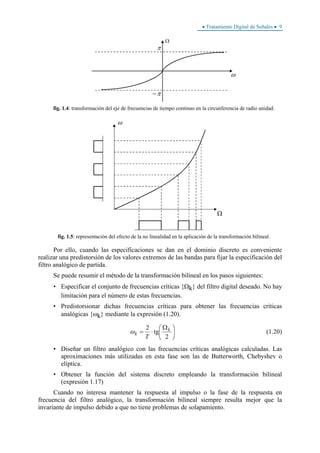

- 13. • Tratamiento Digitalde Señales • 9 ω Ω π −π fig. 1.4: transformación del eje de frecuencias de tiempo continuo en la circunferencia de radio unidad. ω Ω 2 2Td tan ΩF HG I KJ fig. 1.5: representación del efecto de la no linealidad en la aplicación de la transformación bilineal. Por ello, cuando las especificaciones se dan en el dominio discreto es conveniente realizar una predistorsión de los valores extremos de las bandas para fijar la especificación del filtro analógico de partida. Se puede resumir el método de la transformación bilineal en los pasos siguientes: • Especificar el conjunto de frecuencias críticas {Ωk} del filtro digital deseado. No hay limitación para el número de estas frecuencias. • Predistorsionar dichas frecuencias críticas para obtener las frecuencias críticas analógicas {ωk} mediante la expresión (1.20). ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ Ω ⋅= 2 tg 2 k k T ω (1.20) • Diseñar un filtro analógico con las frecuencias críticas analógicas calculadas. Las aproximaciones más utilizadas en esta fase son las de Butterworth, Chebyshev o elíptica. • Obtener la función del sistema discreto empleando la transformación bilineal (expresión 1.17) Cuando no interesa mantener la respuesta al impulso o la fase de la respuesta en frecuencia del filtro analógico, la transformación bilineal siempre resulta mejor que la invariante de impulso debido a que no tiene problemas de solapamiento.

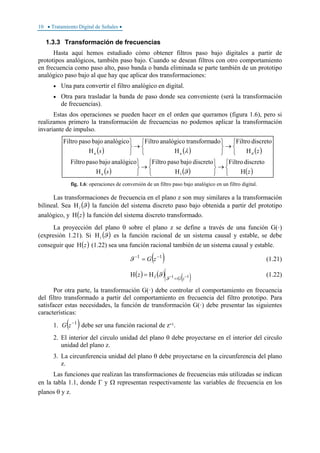

- 14. 10 • TratamientoDigital de Señales • 1.3.3 Transformación de frecuencias Hasta aquí hemos estudiado cómo obtener filtros paso bajo digitales a partir de prototipos analógicos, también paso bajo. Cuando se desean filtros con otro comportamiento en frecuencia como paso alto, paso banda o banda eliminada se parte también de un prototipo analógico paso bajo al que hay que aplicar dos transformaciones: • Una para convertir el filtro analógico en digital. • Otra para trasladar la banda de paso donde sea conveniente (será la transformación de frecuencias). Estas dos operaciones se pueden hacer en el orden que queramos (figura 1.6), pero si realizamos primero la transformación de frecuencias no podemos aplicar la transformación invariante de impulso. ( ) ( ) ( ) ( ) ( ) ( )⎩ ⎨ ⎧ → ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ → ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ → ⎭ ⎬ ⎫ ⎩ ⎨ ⎧ → ⎭ ⎬ ⎫ zs zs H discretoFiltro H discretobajopasoFiltro H analógicobajopasoFiltro H discretoFiltro H adotransformanalógicoFiltro H analógicobajopasoFiltro la daa ϑ λ fig. 1.6: operaciones de conversión de un filtro paso bajo analógico en un filtro digital. Las transformaciones de frecuencia en el plano z son muy similares a la transformación bilineal. Sea ( )ϑlΗ la función del sistema discreto paso bajo obtenida a partir del prototipo analógico, y ( )zΗ la función del sistema discreto transformado. La proyección del plano θ sobre el plano z se define a través de una función G(·) (expresión 1.21). Si ( )ϑlΗ es la función racional de un sistema causal y estable, se debe conseguir que ( )zΗ (1.22) sea una función racional también de un sistema causal y estable. ( )11 −− = zGϑ (1.21) ( ) ( ) ( )11 −− = Η=Η zGlz ϑ ϑ (1.22) Por otra parte, la transformación G(·) debe controlar el comportamiento en frecuencia del filtro transformado a partir del comportamiento en frecuencia del filtro prototipo. Para satisfacer estas necesidades, la función de transformación G(·) debe presentar las siguientes características: 1. ( )1− zG debe ser una función racional de z-1. 2. El interior del circulo unidad del plano θ debe proyectarse en el interior del circulo unidad del plano z. 3. La circunferencia unidad del plano θ debe proyectarse en la circunferencia del plano z. Las funciones que realizan las transformaciones de frecuencias más utilizadas se indican en la tabla 1.1, donde Γ y Ω representan respectivamente las variables de frecuencia en los planos θ y z.

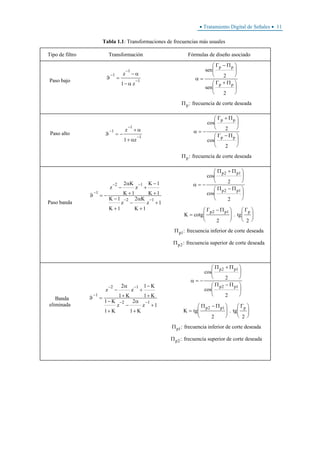

- 15. • Tratamiento Digitalde Señales • 11 Tabla 1.1: Transformaciones de frecuencias más usuales Tipo de filtro Transformación Fórmulas de diseño asociado Paso bajo ϑ α α − − − = − − 1 1 1 1 z z α = −⎛ ⎝ ⎜ ⎞ ⎠ ⎟ +⎛ ⎝ ⎜ ⎞ ⎠ ⎟ sen sen frecuencia de corte deseada Γ Π Γ Π Π p p p p p 2 2 : Paso alto ϑ α α − − − = − + + 1 1 1 1 z z α = − +⎛ ⎝ ⎜ ⎞ ⎠ ⎟ −⎛ ⎝ ⎜ ⎞ ⎠ ⎟ cos cos frecuencia de corte deseada Γ Π Γ Π Π p p p p p 2 2 : Paso banda ϑ α αΚ − − − − − = − − + + − + − + − + + 1 2 1 2 1 2 1 1 1 1 1 2 1 1 z K z z z Κ Κ Κ Κ Κ Κ α = − +⎛ ⎝ ⎜ ⎞ ⎠ ⎟ −⎛ ⎝ ⎜ ⎞ ⎠ ⎟ = −⎛ ⎝ ⎜⎜ ⎞ ⎠ ⎟⎟ ⎛ ⎝ ⎜⎜ ⎞ ⎠ ⎟⎟ cos cos cotg . tg frecuencia inferior de corte deseada frecuencia superior de corte deseada Π Π Π Π Κ Γ Π Γ Π Π p p p p p p p p p 2 1 2 1 2 1 1 2 2 2 2 2 : : Banda eliminada ϑ α α − − − − − = − + + − + − + − + + 1 2 1 2 1 2 1 1 1 1 1 2 1 1 z z z z Κ Κ Κ Κ Κ Κ α = − +⎛ ⎝ ⎜ ⎞ ⎠ ⎟ −⎛ ⎝ ⎜ ⎞ ⎠ ⎟ = −⎛ ⎝ ⎜⎜ ⎞ ⎠ ⎟⎟ ⎛ ⎝ ⎜⎜ ⎞ ⎠ ⎟⎟ cos cos tg . tg frecuencia inferior de corte deseada frecuencia superior de corte deseada Π Π Π Π Κ Π Π Γ Π Π p p p p p p p p p 2 1 2 1 2 1 1 2 2 2 2 2 : :
- 16. 12 • TratamientoDigital de Señales • 2. DISEÑO DE FILTROS FIR 2.1 Propiedades de los filtros FIR Los filtros F.I.R. son sistemas que por definición presentan una respuesta al impulso de duración finita. Si se considera al sistema causal, la expresión (1.23) caracteriza a un filtro F.I.R. de coeficientes bk. [ ] [ ]∑ − = −= 1 0 L k k knbnh δ (1.23) La salida se puede calcular mediante convolución directa de la entrada con la respuesta al impulso (expresión (1.24)). [ ] [ ] [ ]∑ − = −= 1 0 L k knxkhny (1.24) La función de sistema que caracteriza al filtro es la Transformada Z de la respuesta al impulso (1.25). ( ) [ ] ∑∑ − = − ∞ −∞= − == 1 0 L k k k n n zbznhzH (1.25) Las características más importantes de estos sistemas son: • Pueden presentar una característica de fase exactamente lineal. Esto ocurre si la respuesta al impulso cumple la expresión (1.26) para n=0,1, ... (L-1). ]1[][ nLhnh −−±= (1.26) • Si se emplean estructuras no recursivas son estables. Entonces, para calcular la respuesta en frecuencia del filtro basta con evaluar la función de sistema en la circunferencia unidad (expresión 1.27). Dicha respuesta en frecuencia H(Ω) toma valores complejos y es periódica de período 2π. Es una función de la variable continua Ω, a pesar de que h[n] sea una función de variable discreta. ( ) [ ]∑ − = Ω− =Ω 1 0 L n nj enhH (1.27) • Los filtros F.I.R. son muy fáciles de realizar. La mayoría de los procesadores de señales digitales tienen unas arquitecturas internas que hacen factible su construcción. • Los filtros F.I.R. no recursivos son menos sensibles a los efectos de longitud de palabra finita que los IIR, ofreciendo diversas ventajas en los cálculos que conlleva el filtrado. 2.2 Filtros FIR de fase lineal Como ya se ha comentado, una de las propiedades más importantes que pueden presentar los filtros FIR es la posibilidad de disponer de una fase de la respuesta en frecuencia exactamente lineal. Cuando una señal atraviesa un filtro se modifica su característica de amplitud y de fase. Esta variación va a depender del módulo y de la fase de la respuesta en
- 17. • Tratamiento Digitalde Señales • 13 frecuencia que presente el filtro. El retardo de fase y de grupo proporcionan una medida de cómo el filtro va a llevar a cabo estas modificaciones. Un filtro que presente una característica de fase no lineal ocasionará una distorsión de fase en la señal que lo atraviese, pues cada componente en frecuencia sufre un retardo no proporcional a dicha frecuencia, modificándose la relación entre armónicos. Se puede evitar empleando filtros con características de fase exactamente lineal en determinadas bandas de frecuencia. Un filtro tiene fase de la respuesta en frecuencia lineal si ésta satisface cualquiera de las relaciones (1.28) ó (1.29), con α y β constantes. Si el filtro tiene la respuesta al impulso con simetría par con respecto al punto central de la secuencia (1.30), satisface la primera condición y tendrá constantes el retardo de fase y de grupo. En este caso la fase de la respuesta en frecuencia es función de la longitud del filtro (1.31). ( ) Ω−=Ω αϕ (1.28) ( ) Ω−=Ω αβϕ (1.29) [ ] [ ] ( ) ( )⎩ ⎨ ⎧ −= −= −−= parpara L12...1,0 imparpara L21...1,0 1 Ln Ln nLhnh (1.30) ( ) Ω⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − −=Ω 2 1L ϕ (1.31) Cuando se satisface (1.29), la respuesta al impulso presenta simetría impar (expresión (1.32)), y el filtro sólo tiene retardo de grupo constante, con una fase de la respuesta en frecuencia como se establece en la expresión (1.33). [ ] [ ] ( ) ( )⎩ ⎨ ⎧ −= −= −−−= parpara L12...1,0 imparpara L21...1,0 1 Ln Ln nLhnh (1.32) ( ) Ω⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − −=Ω 2 1 2 Lπ ϕ (1.33) En la tabla 1.2 se indica la clasificación existente para los filtros FIR de fase lineal según su simetría y el número de coeficientes. Tabla 1.2: filtros de fase lineal. SIMETRÍA número de coeficientes L Tipo de filtro PAR IMPAR I h[n]=h[L-n-1] PAR II IMPAR IMPAR III h[n]=-h[L-n-1] PAR IV Es importante indicar que en los cuatro tipos de filtros se puede demostrar que si aparece un cero en cualquier punto z0 del plano z, debe ir acompañado de otro recíproco conjugado ( )1 0z ∗ . Si además la respuesta al impulso es real, la función del sistema H(z) será una función racional con coeficientes reales, y cada cero debe ir acompañado por su
- 18. 14 • TratamientoDigital de Señales • conjugado. En consecuencia, en este tipo de sistemas los ceros aparecen por cuartetos recíprocos conjugados con las siguientes excepciones: 1. Los ceros sobre la circunferencia unidad (salvo en z = ±1) aparecen por parejas, ya que coinciden con sus recíprocos. 2. Los ceros reales no situados en la circunferencia unidad aparecen por parejas, pues coinciden con sus conjugados. 3. Los ceros en z = ±1 coinciden con su recíproco y su conjugado, pudiendo aparecer solos. Se puede demostrar que en los filtros tipo II debe aparecer un cero en 1−=z , lo que significa que no pueden realizar características paso alto, que en los filtros tipo III deben aparecer ceros en 1=z y 1−=z , con lo que no sirven para sistemas que permitan el paso de las bajas y/o de las altas frecuencias, y que para los tipo IV el cero obligatorio se sitúa en 1=z , con lo que no se pueden emplear como filtros paso bajo. 2.3 Etapa de aproximación: método de la Transformada de Fourier o de la ventana Como ya se ha indicado, un filtro FIR se puede caracterizar por las expresiones (1.24) y (1.25). En la etapa de aproximación, el objetivo final consiste en calcular los coeficientes del filtro (o valores de la respuesta al impulso h[n]) de forma que se cumplan las especificaciones de partida. Hay distintos métodos para obtener dichos coeficientes, destacando entre ellos los métodos de la ventana, de muestreo en frecuencia y de Parks-McClellan. Aunque en este apartado se analiza con detalle el primero, en la realización de la práctica se diseña un filtro empleando el tercer método. El método de la transformada de Fourier o de la ventana consiste en obtener una aproximación del filtro ideal mediante un FIR de duración L, multiplicando las muestras de este filtro ideal por distintas funciones de ventana. Es un procedimiento muy sencillo y flexible que puede aplicarse a cualquier respuesta en frecuencia. Partimos de la función de transferencia ideal ( )ΩIH , la cual se puede relacionar con la respuesta al impulso [ ]nhI a través de las ecuaciones de análisis y síntesis de la Transformada de Fourier (expresiones (1.34) y (1.35)). ( ) [ ]∑ ∞ −∞= Ω− =Ω n nj II enhH (1.34) [ ] ( )∫ ΩΩ= Ω π π 2 2 1 deHnh nj II (1.35) En bastantes ocasiones la respuesta en frecuencia del filtro a aproximar ( )ΩIH contiene discontinuidades o transiciones abruptas, como es el caso del filtro ideal, que no presenta banda de transición. Estos requisitos van a implicar que la respuesta al impulso [ ]nhI presente una duración muy larga o incluso infinita, lo cual puede conducir a soluciones muy difíciles de realizar o, a veces, imposibles. La opción sería llegar a un compromiso entre el comportamiento en el dominio del tiempo y en el dominio de la frecuencia. Para realizar aproximadamente el filtro dado se puede truncar la respuesta al impulso deseada [ ]nhI , ignorando los valores de las muestras de las colas (cuya amplitud es muy
- 19. • Tratamiento Digitalde Señales • 15 pequeña), obteniendo de esta forma una [ ]nhA (respuesta al impulso aproximada) finita que desplazada puede representar a un filtro F.I.R. causal. Cuantas más muestras se tomen de [ ]nhI , mejor será la aproximación de la característica en frecuencia, pero el filtro será más caro de realizar y presentará mayor retardo. El truncado efectuado sobre la respuesta al impulso deseada [ ]nhI para obtener la aproximada [ ]nhA se puede expresar como el resultado de multiplicar la primera por una secuencia de duración limitada w[n] que recibe el nombre de ventana de observación o simplemente ventana. La operación que realizamos en el dominio del tiempo viene indicada por (1.36), y su respuesta en frecuencia resultante por (1.37). [ ] [ ] [ ]nwnhnh IA ⋅= (1.36) ( ) ( ) ( )[ ]Ω⊗Ω=Ω WHH IA π2 1 (1.37) La ventana ideal sería aquella en que ( ) ( )Ω=Ω δW , pero la secuencia asociada a esta transformada es [ ] nnw ∀= 1 , la cual no produce ningún truncado. La ventana más simple es la rectangular (figura 1.6), que tiene como transformada de Fourier ( )ΩRW una función sinc (figura 1.7). Al convolucionar ( )ΩRW con ( )ΩIH da lugar a un filtro ( )ΩAH cuyo módulo de la respuesta en frecuencia presenta oscilaciones y una banda de paso distorsionada. Estos efectos indeseados son ocasionados por los lóbulos secundarios de ( )ΩRW . Según aumenta la longitud de la ventana (o el número de muestras de [ ]nhA ), el lóbulo principal y los laterales de ( )ΩRW se hacen más estrechos. Por tanto: • La ventana ideal es ( ) ( )Ω=Ω δW . Esta no produce truncado. • Si la anchura del lóbulo principal del espectro de la ventana es distinta de cero, aparece la banda de transición. • Si existen lóbulos laterales en dicho espectro, tendremos distorsión en la banda de paso y en la atenuada. • Para una ventana dada, la amplitud relativa de los lóbulos permanece invariante al modificar el valor de la longitud.
- 20. 16 • TratamientoDigital de Señales • 0 10 20 30 40 50 60 -0.2 0 0.2 0.4 0.6 0.8 1 1.2 Indice Amplitud fig. 1.6: ventana rectangular de duración L= 63. 0.5 1 1.5 2 2.5 3 -70 -60 -50 -40 -30 -20 -10 0 dB`s fig. 1.7: módulo del espectro de la ventana rectangular (L= 63). Veamos cómo se puede evitar el efecto de las oscilaciones en las bandas de paso y eliminada. Es evidente que la amplitud de los lóbulos secundarios viene determinada por la forma de w[n]. Si la ventana presenta cambios abruptos en el dominio del tiempo (como la ventana rectangular) los lóbulos secundarios tendrán amplitudes considerables. Entonces, una forma de evitar el efecto de dichas oscilaciones consiste en utilizar ventanas cuyos valores en amplitud en el dominio del tiempo caigan a cero gradualmente. Sin embargo, con este tipo de
- 21. • Tratamiento Digitalde Señales • 17 ventanas la anchura del lóbulo principal de ( )ΩW aumenta considerablemente y con ella la banda de transición de ( )ΩAH . Cuanto mayor es la anchura del lóbulo principal de ( )ΩW , más considerable es ese efecto. De este modo, el precio que se paga en ( )ΩAH al reducir el efecto de las oscilaciones en las bandas de paso y eliminadas (utilizando ventanas con lóbulos secundarios de amplitud pequeña) es aumentar la anchura de la banda de transición. Para reducir la anchura de dicha banda basta con aumentar la longitud de la ventana, pero el filtro aumenta el orden. Así, se puede establecer que la anchura de la banda de transición del filtro aproximado depende de la anchura del lóbulo principal del espectro de la ventana. Al estrecharse el lóbulo principal, la anchura de la banda de transición se reduce. Por otro lado, el rizado y las oscilaciones dependen de la amplitud máxima relativa del lóbulo principal con respecto a los laterales, y ésta permanece constante siempre que se emplee la misma forma de ventana. La reducción de la anchura de la banda de transición y las oscilaciones de forma simultánea no es posible, ya que son efectos contradictorios. Sin variar la duración N, cambiando de ventana se puede disminuir la amplitud máxima relativa, pero a costa de aumentar la anchura del lóbulo principal. Tabla 1.3: funciones de ventanas típicas. VENTANA [ ] ( )MnMnw ≤≤− * LPA iA sbA ΔΩ Rectangular 1 ( )1M24 +π 13'3 20.9 Mπ92.0 Hanning ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ + + 12 2 cos1 2 1 M nπ ( )1M28 +π 31.5 43.9 Mπ11.3 Hamming 12 2 cos46.054.0 + ⋅+ M nπ ( )1M28 +π 42.7 54.5 Mπ32.3 Blackman 12 4 cos08.0 12 2 cos5.042.0 + ⋅+ + ⋅+ M n M n ππ ( )1M212 +π 58.1 75.3 Mπ56.5 A* LP: anchura del lóbulo principal. A* i: amplitud máxima relativa (en dB's) de los lóbulos laterales. Asb: atenuación mínima (en dB's) en la banda eliminada. ΔΩ: anchura de la banda de transición. Hay distintas funciones de ventana que se caracterizan por una respuesta en frecuencia adecuada para el diseño de filtros. Algunas de las más populares son las que se indican en la tabla 1.3. La ventana triangular o de Bartlett se puede obtener como el resultado de la convolución de dos rectangulares, y consigue aumentar la amplitud máxima relativa del lóbulo primario al secundario (de -13'5 dBs a -27 dBs) a costa de ensanchar el lóbulo principal (de Lπ4 a Lπ8 ). Otras ventanas de gran aceptación son las Hanning y Hamming, ya que llegan a un buen compromiso entre la selectividad del filtro deseado (lóbulo principal estrecho) y el rizado en las bandas de paso y atenuada (lóbulos laterales de amplitud pequeña).
- 22. 18 • TratamientoDigital de Señales • En todas las ventanas de la tabla 1.3 el compromiso entre lóbulo principal y secundarios es fijo. En la ventana de Kaiser, definida por la expresión (1.38), dicho compromiso puede variarse. El término Io(·) es la función de Bessel modificada de primera clase y de orden cero y α= (L-1)/2 . Cuando n = 0, w[n] vale 1 para cualquier valor de ß y de L. Para distintos valores de ß se obtienen ventanas más o menos suavizadas en los bordes. Para ß=0 se obtiene la ventana rectangular y con ß = 5.44 aparece una ventana muy parecida a la de Hamming. Incrementando el valor de ß se ensancha el lóbulo principal y disminuye la amplitud de los lóbulos secundarios. [ ] ( ) ⎪ ⎪ ⎩ ⎪ ⎪ ⎨ ⎧ −≤≤ ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ⎟ ⎠ ⎞ ⎜ ⎝ ⎛ − −⋅ = resto0 10 1 0 2 0 Ln I n I nw β α α β (1.38) Si expresamos el rizado máximo (±δ) como una atenuación (A) en decibelios, se podrá calcular el valor de ß a partir de las fórmulas indicadas en la expresión (1.40). ( )δlog20−=A (1.39) ( ) ( ) ( ) ⎪ ⎩ ⎪ ⎨ ⎧ < ≤≤−⋅+−⋅ >−⋅ = 210 50212107886.0215842.0 507.81102.0 4.0 A AAA AA β (1.40) Se puede sintetizar en tres pasos el diseño de filtros F.I.R. empleando el método de la ventana: 1 Especificar la respuesta en frecuencia deseada ( )ΩIH . A partir de ésta se calcula la respuesta al impulso [ ]nhI . 2 Seleccionar la ventana adecuada, de forma que se satisfagan las especificaciones deseadas en la banda de paso o atenuación. El número de coeficientes del filtro se puede seleccionar considerando las relaciones entre la longitud de la ventana y la anchura de la banda de transición. 3 Calcular los valores de [ ]nhA , multiplicando muestra a muestra [ ]nhI y w[n]. El método de la ventana ofrece como ventajas la simplicidad y que la atenuación de la banda eliminada no depende del valor de la longitud de la ventana. Como inconvenientes aparecen la desviación de las frecuencias de corte del diseño inicial al convolucionar ( )ΩIH y ( )ΩW y la falta de flexibilidad del método. 3. COMPARACIÓN ENTRE FILTROS FIR E IIR La primera pregunta que se plantea al abordar el diseño de un filtro de tiempo discreto se refiere a la elección entre un sistema FIR o IIR. En dicha elección intervienen numerosos factores, y no siempre hay una opción claramente favorable. Algunas veces es conveniente realizar dos diseños completos, uno FIR y otro IIR antes de tomar una decisión que se basará en factores de tipo práctico como complejidad, consumo de potencia, velocidad de cálculo, facilidad de integración, etc., o factores de tipo económico. También hay criterios técnicos basados en las características que señalamos a continuación.

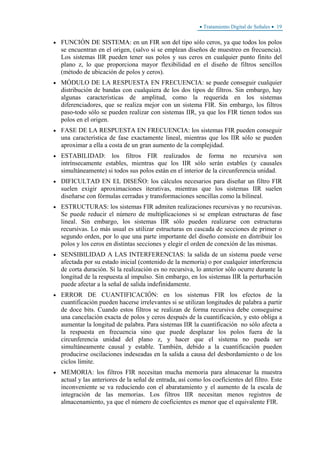

- 23. • Tratamiento Digitalde Señales • 19 • FUNCIÓN DE SISTEMA: en un FIR son del tipo sólo ceros, ya que todos los polos se encuentran en el origen, (salvo si se emplean diseños de muestreo en frecuencia). Los sistemas IIR pueden tener sus polos y sus ceros en cualquier punto finito del plano z, lo que proporciona mayor flexibilidad en el diseño de filtros sencillos (método de ubicación de polos y ceros). • MÓDULO DE LA RESPUESTA EN FRECUENCIA: se puede conseguir cualquier distribución de bandas con cualquiera de los dos tipos de filtros. Sin embargo, hay algunas características de amplitud, como la requerida en los sistemas diferenciadores, que se realiza mejor con un sistema FIR. Sin embargo, los filtros paso-todo sólo se pueden realizar con sistemas IIR, ya que los FIR tienen todos sus polos en el origen. • FASE DE LA RESPUESTA EN FRECUENCIA: los sistemas FIR pueden conseguir una característica de fase exactamente lineal, mientras que los IIR sólo se pueden aproximar a ella a costa de un gran aumento de la complejidad. • ESTABILIDAD: los filtros FIR realizados de forma no recursiva son intrínsecamente estables, mientras que los IIR sólo serán estables (y causales simultáneamente) si todos sus polos están en el interior de la circunferencia unidad. • DIFICULTAD EN EL DISEÑO: los cálculos necesarios para diseñar un filtro FIR suelen exigir aproximaciones iterativas, mientras que los sistemas IIR suelen diseñarse con fórmulas cerradas y transformaciones sencillas como la bilineal. • ESTRUCTURAS: los sistemas FIR admiten realizaciones recursivas y no recursivas. Se puede reducir el número de multiplicaciones si se emplean estructuras de fase lineal. Sin embargo, los sistemas IIR sólo pueden realizarse con estructuras recursivas. Lo más usual es utilizar estructuras en cascada de secciones de primer o segundo orden, por lo que una parte importante del diseño consiste en distribuir los polos y los ceros en distintas secciones y elegir el orden de conexión de las mismas. • SENSIBILIDAD A LAS INTERFERENCIAS: la salida de un sistema puede verse afectada por su estado inicial (contenido de la memoria) o por cualquier interferencia de corta duración. Si la realización es no recursiva, lo anterior sólo ocurre durante la longitud de la respuesta al impulso. Sin embargo, en los sistemas IIR la perturbación puede afectar a la señal de salida indefinidamente. • ERROR DE CUANTIFICACIÓN: en los sistemas FIR los efectos de la cuantificación pueden hacerse irrelevantes si se utilizan longitudes de palabra a partir de doce bits. Cuando estos filtros se realizan de forma recursiva debe conseguirse una cancelación exacta de polos y ceros después de la cuantificación, y esto obliga a aumentar la longitud de palabra. Para sistemas IIR la cuantificación no sólo afecta a la respuesta en frecuencia sino que puede desplazar los polos fuera de la circunferencia unidad del plano z, y hacer que el sistema no pueda ser simultáneamente causal y estable. También, debido a la cuantificación pueden producirse oscilaciones indeseadas en la salida a causa del desbordamiento o de los ciclos límite. • MEMORIA: los filtros FIR necesitan mucha memoria para almacenar la muestra actual y las anteriores de la señal de entrada, así como los coeficientes del filtro. Este inconveniente se va reduciendo con el abaratamiento y el aumento de la escala de integración de las memorias. Los filtros IIR necesitan menos registros de almacenamiento, ya que el número de coeficientes es menor que el equivalente FIR.

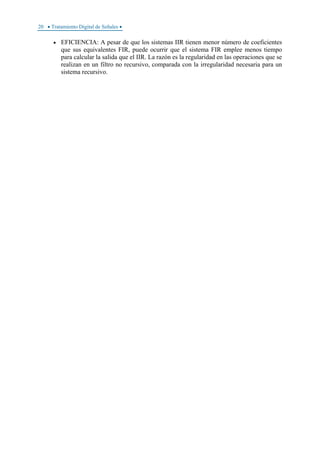

- 24. 20 • TratamientoDigital de Señales • • EFICIENCIA: A pesar de que los sistemas IIR tienen menor número de coeficientes que sus equivalentes FIR, puede ocurrir que el sistema FIR emplee menos tiempo para calcular la salida que el IIR. La razón es la regularidad en las operaciones que se realizan en un filtro no recursivo, comparada con la irregularidad necesaria para un sistema recursivo.
- 25. • Tratamiento Digitalde Señales • 21 C. CUESTIONES PREVIAS 1.- Dado un sistema cuya respuesta en frecuencia es: ( ) ⎪⎩ ⎪ ⎨ ⎧ <Ω =Ω Ω− resto e H j D 0 4 7 π Calcule su respuesta al impulso [ ]Dh n . 2.- ¿Se trata de un sistema F.I.R. o I.I.R.?. 3.- Si realizamos la operación [ ] [ ] [ ]A Dh n h n w n= ⋅ con [ ] ⎩ ⎨ ⎧ ≤≤ = resto n nw 0 1401 demuestre, a partir de los coeficientes del nuevo filtro, que presenta una característica de fase lineal. 4.- Dado un filtro analógico caracterizado por la siguiente función de sistema: ( ) ( )( )31 2 ++ = ss sHa Obtenga los sistemas de tiempo discreto empleando la transformación invariante de impulso y la bilineal. 5.- Repita la cuestión cuatro para el filtro: ( ) ( ) ( )( )31 2 ++ + = ss s sHa

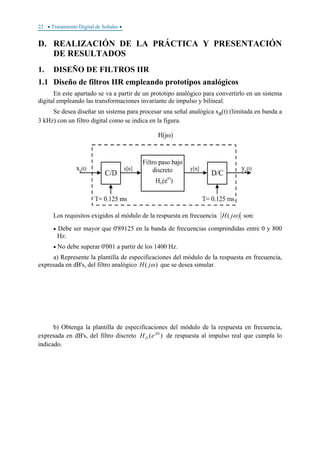

- 26. 22 • TratamientoDigital de Señales • D. REALIZACIÓN DE LA PRÁCTICA Y PRESENTACIÓN DE RESULTADOS 1. DISEÑO DE FILTROS IIR 1.1 Diseño de filtros IIR empleando prototipos analógicos En este apartado se va a partir de un prototipo analógico para convertirlo en un sistema digital empleando las transformaciones invariante de impulso y bilineal. Se desea diseñar un sistema para procesar una señal analógica xa(t) (limitada en banda a 3 kHz) con un filtro digital como se indica en la figura. Los requisitos exigidos al módulo de la respuesta en frecuencia )( ωjH son: • Debe ser mayor que 0'89125 en la banda de frecuencias comprendidas entre 0 y 800 Hz. • No debe superar 0'001 a partir de los 1400 Hz. a) Represente la plantilla de especificaciones del módulo de la respuesta en frecuencia, expresada en dB's, del filtro analógico )( ωjH que se desea simular. b) Obtenga la plantilla de especificaciones del módulo de la respuesta en frecuencia, expresada en dB's, del filtro discreto )( Ωj D eH de respuesta al impulso real que cumpla lo indicado.

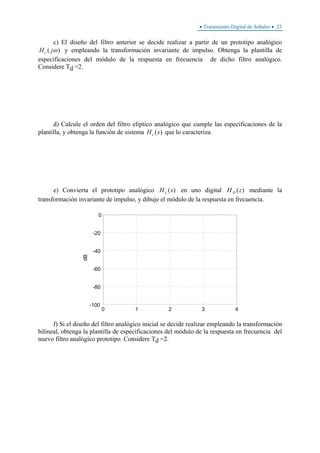

- 27. • Tratamiento Digitalde Señales • 23 c) El diseño del filtro anterior se decide realizar a partir de un prototipo analógico )( ωjHc y empleando la transformación invariante de impulso. Obtenga la plantilla de especificaciones del módulo de la respuesta en frecuencia de dicho filtro analógico. Considere Td =2. d) Calcule el orden del filtro elíptico analógico que cumple las especificaciones de la plantilla, y obtenga la función de sistema )(sHc que lo caracteriza. e) Convierta el prototipo analógico )(sHc en uno digital )(zH D mediante la transformación invariante de impulso, y dibuje el módulo de la respuesta en frecuencia. 0 1 2 3 4 -100 -80 -60 -40 -20 0 dB f) Si el diseño del filtro analógico inicial se decide realizar empleando la transformación bilineal, obtenga la plantilla de especificaciones del módulo de la respuesta en frecuencia del nuevo filtro analógico prototipo. Considere Td =2.

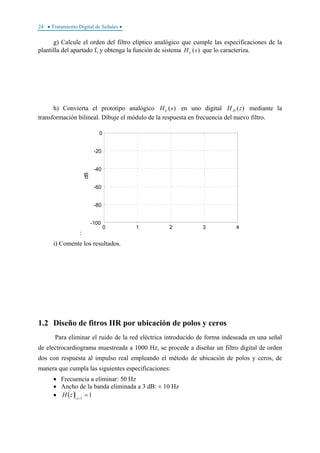

- 28. 24 • TratamientoDigital de Señales • g) Calcule el orden del filtro elíptico analógico que cumple las especificaciones de la plantilla del apartado f, y obtenga la función de sistema )(sHc que lo caracteriza. h) Convierta el prototipo analógico )(sHc en uno digital )(zH D mediante la transformación bilineal. Dibuje el módulo de la respuesta en frecuencia del nuevo filtro. : 0 1 2 3 4 -100 -80 -60 -40 -20 0 dB i) Comente los resultados. 1.2 Diseño de fitros IIR por ubicación de polos y ceros Para eliminar el ruido de la red eléctrica introducido de forma indeseada en una señal de electrocardiograma muestreada a 1000 Hz, se procede a diseñar un filtro digital de orden dos con respuesta al impulso real empleando el método de ubicación de polos y ceros, de manera que cumpla las siguientes especificaciones: • Frecuencia a eliminar: 50 Hz • Ancho de la banda eliminada a 3 dB: ± 10 Hz • ( ) 11 ==z zH

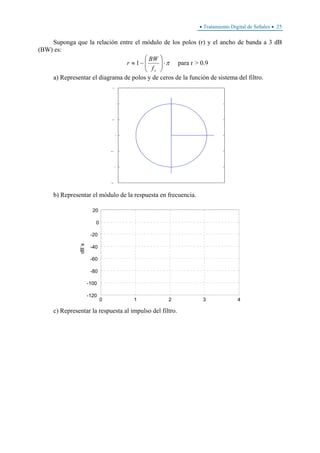

- 29. • Tratamiento Digitalde Señales • 25 Suponga que la relación entre el módulo de los polos (r) y el ancho de banda a 3 dB (BW) es: 0.9>rpara1 π⋅⎟⎟ ⎠ ⎞ ⎜⎜ ⎝ ⎛ −≈ sf BW r a) Representar el diagrama de polos y de ceros de la función de sistema del filtro. -1.5 -1 -0.5 0 0.5 1 1.5 b) Representar el módulo de la respuesta en frecuencia. 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s c) Representar la respuesta al impulso del filtro.
- 30. 26 • TratamientoDigital de Señales • 2. DISEÑO DE FILTROS FIR 2.1 Método de la Ventana 2.1.1 Ventanas En este apartado se van a estudiar distintas funciones de ventana, útiles tanto en el diseño de filtros digitales como en el análisis espectral de secuencias de larga duración. Se pretende observar la forma de la ventana en el dominio del tiempo y su correspondiente espectro de amplitud, analizando cómo influye en este último la longitud empleada en cada caso. La elección correcta de la ventana consiste en optar por aquella que llegue a un buen compromiso entre un lóbulo principal estrecho (que conducirá a un filtro muy selectivo) y lóbulos laterales de amplitud reducida (disminuye la distorsión en las bandas de paso y atenuada). a) Observar la forma de las ventanas rectangular, triangular, de Hanning, de Hamming y de Kaiser (con ß=7'865) para unas longitudes de 128 y 64 muestras. Dibuje en escala semilogarítmica el módulo del espectro para las tres ventanas, e indique los valores de ALSmáx (amplitud máxima relativa de los lóbulos secundarios, en dB’s), ωLS (pulsación que se corresponde con ALSmáx) y aLP (anchura del lóbulo principal). L = 128: VENTANA ALSmáx (dB) ωLS aLP RECTANGULAR TRIANGULAR HANNING HAMMING KAISER L = 64: VENTANA ALSmáx (dB) ωLS aLP RECTANGULAR TRIANGULAR HANNING HAMMING KAISER
- 31. • Tratamiento Digitalde Señales • 27 b) ¿Es función de la longitud de la ventana la amplitud de los lóbulos secundarios?. ¿Y la anchura del lóbulo principal?. 2.1.2 Filtros enventanados En este apartado se pretende diseñar un filtro FIR causal de fase lineal empleando el método de la ventana. Para ello se va a partir de la respuesta en frecuencia de un filtro ideal indicada en la figura 1.8, imponiéndole la plantilla de especificaciones que aparece en la figura 1.9. fig. 1.8: respuesta en frecuencia deseada fig. 1.9: plantilla de especificaciones del filtro a diseñar El sistema resultante [ ]Dh n (una función sinc) es no causal. Para convertirlo en causal hay que aplicar la propiedad de desplazamiento en el tiempo. [ ] ( ) [ ] ( ) onj DoD DD eHnnh Hnh Ω− ⋅Ω→− Ω→ a) Genere algunas muestras de la respuesta al impulso ideal desplazada empleando los siguientes comandos: x=1:63; t=0.2*(x-32)/pi; hi=0.2*sinc(t)/pi;

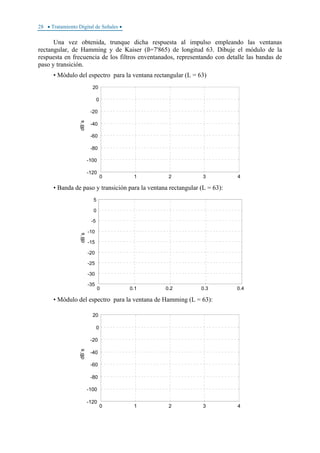

- 32. 28 • TratamientoDigital de Señales • Una vez obtenida, trunque dicha respuesta al impulso empleando las ventanas rectangular, de Hamming y de Kaiser (ß=7'865) de longitud 63. Dibuje el módulo de la respuesta en frecuencia de los filtros enventanados, representando con detalle las bandas de paso y transición. • Módulo del espectro para la ventana rectangular (L = 63) 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s • Banda de paso y transición para la ventana rectangular (L = 63): 0 0.1 0.2 0.3 0.4 -35 -30 -25 -20 -15 -10 -5 0 5 dB`s • Módulo del espectro para la ventana de Hamming (L = 63): 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s

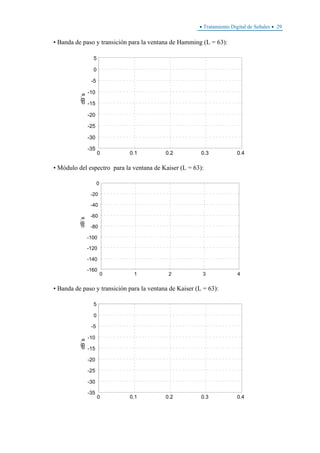

- 33. • Tratamiento Digitalde Señales • 29 • Banda de paso y transición para la ventana de Hamming (L = 63): 0 0.1 0.2 0.3 0.4 -35 -30 -25 -20 -15 -10 -5 0 5 dB`s • Módulo del espectro para la ventana de Kaiser (L = 63): 0 1 2 3 4 -160 -140 -120 -100 -80 -60 -40 -20 0 dB´s • Banda de paso y transición para la ventana de Kaiser (L = 63): 0 0.1 0.2 0.3 0.4 -35 -30 -25 -20 -15 -10 -5 0 5 dB`s
- 34. 30 • TratamientoDigital de Señales • b) Indique los filtros enventanados (L=63) que cumplen las condiciones de diseño. c) Repita el apartado "a" cambiando la longitud de las ventanas de L=63 a L=127. Para ello debe modificar los comandos anteriormente propuestos: x=1:127; t=0.2*(x-64)/pi; hi=0.2*sinc(t)/pi; • Módulo del espectro para la ventana rectangular (L = 127): 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s • Banda de paso y transición para la ventana rectangular (L = 127): 0 0.1 0.2 0.3 0.4 -60 -50 -40 -30 -20 -10 0 10 dB

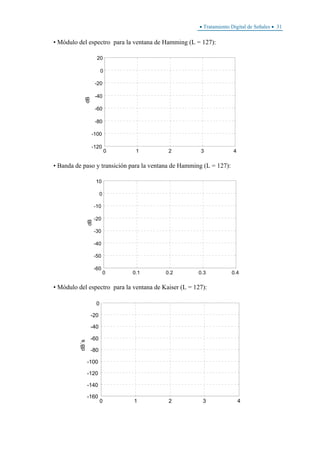

- 35. • Tratamiento Digitalde Señales • 31 • Módulo del espectro para la ventana de Hamming (L = 127): 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB • Banda de paso y transición para la ventana de Hamming (L = 127): 0 0.1 0.2 0.3 0.4 -60 -50 -40 -30 -20 -10 0 10 dB • Módulo del espectro para la ventana de Kaiser (L = 127): 0 1 2 3 4 -160 -140 -120 -100 -80 -60 -40 -20 0 dB´s

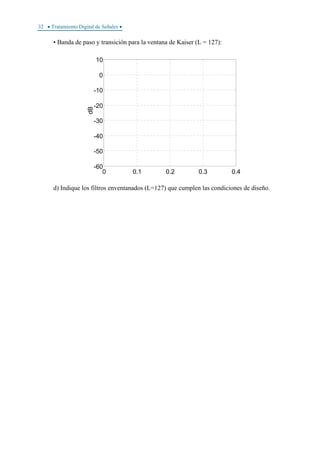

- 36. 32 • TratamientoDigital de Señales • • Banda de paso y transición para la ventana de Kaiser (L = 127): 0 0.1 0.2 0.3 0.4 -60 -50 -40 -30 -20 -10 0 10 dB d) Indique los filtros enventanados (L=127) que cumplen las condiciones de diseño.

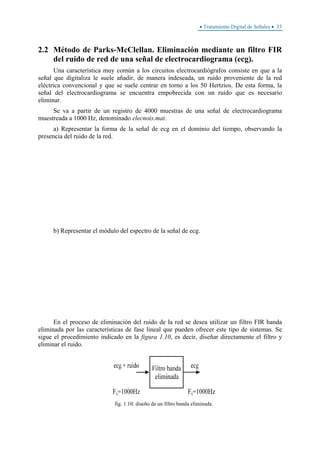

- 37. • Tratamiento Digitalde Señales • 33 2.2 Método de Parks-McClellan. Eliminación mediante un filtro FIR del ruido de red de una señal de electrocardiograma (ecg). Una característica muy común a los circuitos electrocardiógrafos consiste en que a la señal que digitaliza le suele añadir, de manera indeseada, un ruido proveniente de la red eléctrica convencional y que se suele centrar en torno a los 50 Hertzios. De esta forma, la señal del electrocardiograma se encuentra empobrecida con un ruido que es necesario eliminar. Se va a partir de un registro de 4000 muestras de una señal de electrocardiograma muestreada a 1000 Hz, denominado elecnois.mat. a) Representar la forma de la señal de ecg en el dominio del tiempo, observando la presencia del ruido de la red. b) Representar el módulo del espectro de la señal de ecg. En el proceso de eliminación del ruido de la red se desea utilizar un filtro FIR banda eliminada por las características de fase lineal que pueden ofrecer este tipo de sistemas. Se sigue el procedimiento indicado en la figura 1.10, es decir, diseñar directamente el filtro y eliminar el ruido. fig. 1.10: diseño de un filtro banda eliminada.
- 38. 34 • TratamientoDigital de Señales • Las especificaciones del filtro deseado son las siguientes: Banda eliminada: 47-53 Hz Frecuencias de corte de la banda de paso: 44-56 Hz Atenuación mínima de la banda eliminada: 50 dB Desviación de la banda de paso: 0'122 Frecuencia de muestreo: 1000 Hz c) Obtener el orden del filtro empleando la instrucción firordm.m. Diseñar a continuación el sistema empleando el método de Parks-McClellan. Para ello utilice los siguientes comandos: f = [0 0.088 0.094 0.106 0.112 1]; m = [1 1 0 0 1 1]; bk=remez (orden_filtro, f, m); d) Representar el módulo de la respuesta en frecuencia del filtro del filtro obtenido. e) Realizar el proceso de filtrado empleando la instrucción filter. Representar la señal de ecg filtrada en el dominio del tiempo, observando la ausencia del ruido de la red. f) Representar el módulo del espectro de la señal de ecg filtrada.

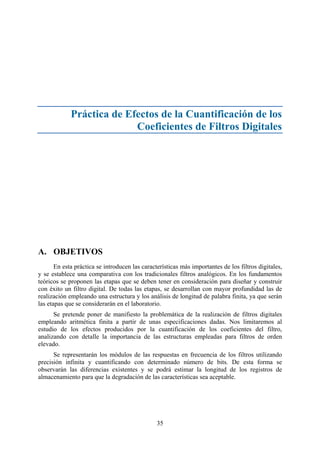

- 39. 35 Práctica de Efectosde la Cuantificación de los Coeficientes de Filtros Digitales A. OBJETIVOS En esta práctica se introducen las características más importantes de los filtros digitales, y se establece una comparativa con los tradicionales filtros analógicos. En los fundamentos teóricos se proponen las etapas que se deben tener en consideración para diseñar y construir con éxito un filtro digital. De todas las etapas, se desarrollan con mayor profundidad las de realización empleando una estructura y los análisis de longitud de palabra finita, ya que serán las etapas que se considerarán en el laboratorio. Se pretende poner de manifiesto la problemática de la realización de filtros digitales empleando aritmética finita a partir de unas especificaciones dadas. Nos limitaremos al estudio de los efectos producidos por la cuantificación de los coeficientes del filtro, analizando con detalle la importancia de las estructuras empleadas para filtros de orden elevado. Se representarán los módulos de las respuestas en frecuencia de los filtros utilizando precisión infinita y cuantificando con determinado número de bits. De esta forma se observarán las diferencias existentes y se podrá estimar la longitud de los registros de almacenamiento para que la degradación de las características sea aceptable.

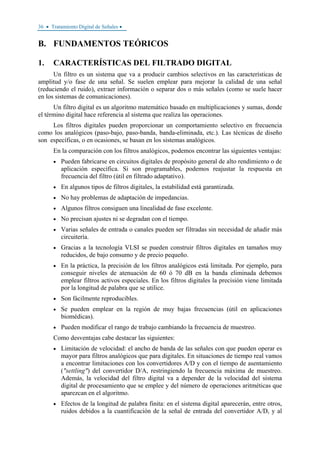

- 40. 36 • TratamientoDigital de Señales • B. FUNDAMENTOS TEÓRICOS 1. CARACTERÍSTICAS DEL FILTRADO DIGITAL Un filtro es un sistema que va a producir cambios selectivos en las características de amplitud y/o fase de una señal. Se suelen emplear para mejorar la calidad de una señal (reduciendo el ruido), extraer información o separar dos o más señales (como se suele hacer en los sistemas de comunicaciones). Un filtro digital es un algoritmo matemático basado en multiplicaciones y sumas, donde el término digital hace referencia al sistema que realiza las operaciones. Los filtros digitales pueden proporcionar un comportamiento selectivo en frecuencia como los analógicos (paso-bajo, paso-banda, banda-eliminada, etc.). Las técnicas de diseño son específicas, o en ocasiones, se basan en los sistemas analógicos. En la comparación con los filtros analógicos, podemos encontrar las siguientes ventajas: • Pueden fabricarse en circuitos digitales de propósito general de alto rendimiento o de aplicación específica. Si son programables, podemos reajustar la respuesta en frecuencia del filtro (útil en filtrado adaptativo). • En algunos tipos de filtros digitales, la estabilidad está garantizada. • No hay problemas de adaptación de impedancias. • Algunos filtros consiguen una linealidad de fase excelente. • No precisan ajustes ni se degradan con el tiempo. • Varias señales de entrada o canales pueden ser filtradas sin necesidad de añadir más circuitería. • Gracias a la tecnología VLSI se pueden construir filtros digitales en tamaños muy reducidos, de bajo consumo y de precio pequeño. • En la práctica, la precisión de los filtros analógicos está limitada. Por ejemplo, para conseguir niveles de atenuación de 60 ó 70 dB en la banda eliminada debemos emplear filtros activos especiales. En los filtros digitales la precisión viene limitada por la longitud de palabra que se utilice. • Son fácilmente reproducibles. • Se pueden emplear en la región de muy bajas frecuencias (útil en aplicaciones biomédicas). • Pueden modificar el rango de trabajo cambiando la frecuencia de muestreo. Como desventajas cabe destacar las siguientes: • Limitación de velocidad: el ancho de banda de las señales con que pueden operar es mayor para filtros analógicos que para digitales. En situaciones de tiempo real vamos a encontrar limitaciones con los convertidores A/D y con el tiempo de asentamiento ("settling") del convertidor D/A, restringiendo la frecuencia máxima de muestreo. Además, la velocidad del filtro digital va a depender de la velocidad del sistema digital de procesamiento que se emplee y del número de operaciones aritméticas que aparezcan en el algoritmo. • Efectos de la longitud de palabra finita: en el sistema digital aparecerán, entre otros, ruidos debidos a la cuantificación de la señal de entrada del convertidor A/D, y al
- 41. • Tratamiento Digitalde Señales • 37 redondeo/truncamiento ocurrido durante los cálculos. Cuantos más lazos recursivos haya, más se acumulan dichos ruidos, pudiendo llevar al sistema a la inestabilidad. • Requieren mucho tiempo en el desarrollo: puede ser mucho mayor que en los analógicos. Sin embargo, una vez diseñados, pueden emplearse para otros algoritmos de tratamiento de señal. Existen diferentes formas de representar un filtro LTI. Destacamos las más empleadas: • A través de su función de sistema (2.1) donde ( )zX e ( )zY son las transformadas Z de las secuencias de entrada y salida respectivamente. Se trata de una función de transferencia, acompañada de la correspondiente región de convergencia. ( ) ( ) ( )z z z Χ Υ =Η (2.1) • Para estudiar el comportamiento en frecuencia se calcula ( )zH sobre la circunferencia unidad (si es posible), con lo que se obtiene la respuesta en frecuencia ( )H Ω de dicho filtro, donde Ω es la frecuencia digital expresada en radianes. • Dicha respuesta en frecuencia es la transformada de Fourier de la respuesta al impulso h[n] , la cual es una función de tiempo discreto y caracteriza al sistema. • Empleando una estructura, o el algoritmo a que da lugar. • Con el diagrama de polos y ceros y la región de convergencia queda definido el sistema, salvo una constante. Cuando la respuesta en frecuencia del filtro se especifica para la frecuencia analógica "ω", y se desean mantener estas especificaciones en el filtro digital, es preciso realizar transformaciones que distorsionan la relación entre "Ω" y "ω". Estas distorsiones deben tenerse en cuenta al traducir la especificación analógica en la digital. 2. ETAPAS EN EL DISEÑO DE FILTROS DIGITALES El diseño de filtros consta de cinco etapas: 1. Especificación de los requisitos de filtro. 2. Cálculo de los coeficientes del filtro (aproximación). 3. Representación del filtro empleando una estructura (realización). 4. Análisis de los efectos de la longitud de palabra finita. 5. Construcción del filtro empleando software y/o circuitería. Estos cinco pasos no son siempre necesarios, ni el orden dado es el que siempre se sigue. Hay veces en que se solapan varias etapas. Para llegar al filtro deseado, puede ser necesario iterar unas cuantas veces algunos de los pasos, tal y como se indica en la figura 2.1.

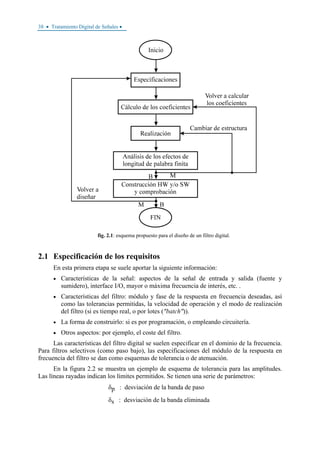

- 42. 38 • TratamientoDigital de Señales • fig. 2.1: esquema propuesto para el diseño de un filtro digital. 2.1 Especificación de los requisitos En esta primera etapa se suele aportar la siguiente información: • Características de la señal: aspectos de la señal de entrada y salida (fuente y sumidero), interface I/O, mayor o máxima frecuencia de interés, etc. . • Características del filtro: módulo y fase de la respuesta en frecuencia deseadas, así como las tolerancias permitidas, la velocidad de operación y el modo de realización del filtro (si es tiempo real, o por lotes ("batch")). • La forma de construirlo: si es por programación, o empleando circuitería. • Otros aspectos: por ejemplo, el coste del filtro. Las características del filtro digital se suelen especificar en el dominio de la frecuencia. Para filtros selectivos (como paso bajo), las especificaciones del módulo de la respuesta en frecuencia del filtro se dan como esquemas de tolerancia o de atenuación. En la figura 2.2 se muestra un ejemplo de esquema de tolerancia para las amplitudes. Las líneas rayadas indican los límites permitidos. Se tienen una serie de parámetros: δp : desviación de la banda de paso δs : desviación de la banda eliminada
- 43. • Tratamiento Digitalde Señales • 39 Ωp : pulsación de corte de la banda de paso Ωs : pulsación de corte de la banda eliminada fig. 2.2: esquema de tolerancia para un filtro FIR paso bajo. Las frecuencias de corte a menudo se dan normalizadas con respecto a la frecuencia de muestreo: Ω ωs . La desviación de las bandas de paso y eliminada se pueden expresar en escala lineal o en decibelios. De esta manera, se especifican el rizado de la banda de paso y la atenuación mínima de la banda eliminada (expresiones (2.2) y (2.3)). ( )ppA δ+⋅−= 1log20 (2.2) ( )ssA δlog20⋅−= (2.3) Para filtros de respuesta al impulso infinita (IIR) el rizado de la banda de paso tradicionalmente se indica como la diferencia entre el máximo y el mínimo de la desviación en la banda de paso. Sin embargo, para filtros de respuesta al impulso finita (FIR) dicho rizado se suele referir a la diferencia entre la respuesta ideal y la máxima (o la mínima) desviación permitida en la banda de paso, tal y como se indica en la figura 2.2. La fase de la respuesta en frecuencia no se especifica de manera tan meticulosa como el módulo. En bastantes ocasiones es suficiente indicar que se desea una característica de fase lineal. Sin embargo, hay aplicaciones donde los filtros se emplean para compensar respuestas en fase, siendo necesario en éstos especificar dicha fase con mayor detalle. 2.2 Aproximación o cálculo de los coeficientes En esta etapa se selecciona un método de aproximación para calcular los valores de los coeficientes del filtro h[n] si es un filtro F.I.R., o ak y bk si se trata de un filtro I.I.R.. Se pretende que la respuesta en frecuencia cumpla las especificaciones establecidas en la etapa anterior. Hay distintos métodos, dependiendo de si desea un filtro F.I.R. o I.I.R.. Destacamos: • Invarianza de impulso (IIR) • Transformación bilineal (IIR) • Ubicación de polos y ceros (IIR o FIR) • Ventana (FIR)
- 44. 40 • TratamientoDigital de Señales • • Muestreo en frecuencia (FIR) • Parks-McClellan (FIR) 2.3 Representación del filtro empleando una estructura La etapa de realización implica convertir la función de sistema en una estructura aprovechable. Se emplean con frecuencia diagramas de bloques o flujogramas. La estructura va a indicarnos el procedimiento computacional que hay que seguir para construir el filtro digital y va a depender de si deseamos un sistema FIR o IIR. 2.3.1 Estructuras para sistemas IIR Dada una función de un sistema discreto, se pueden obtener una gran variedad de estructuras equivalentes. Se estudiarán algunas de las más empleadas. 2.3.1.1 Formas directas Como su nombre indica se obtienen como reflejo inmediato de las operaciones indicadas en la ecuación en diferencias. Para la expresión (2.4) la primera forma directa es la representada en la figura 2.3. [ ] [ ] [ ]∑∑ Ν == −+−= 10 k k M k k knyaknxbny (2.4) fig. 2.3: flujograma de la forma directa I para N=M. Si trabajamos con sumadores de dos entradas estamos imponiendo un orden en la realización de las sumas. En la figura 2.3 se obtiene en primer lugar v[n], y luego y[n], que son las indicadas en las expresiones (2.5) y (2.6). [ ] [ ]∑ = −= M k k knxbnv 0 (2.5) [ ] [ ]∑ Ν = −+= 1 ][ k k knyanvny (2.6)

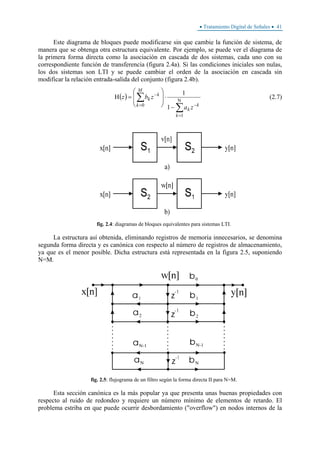

- 45. • Tratamiento Digitalde Señales • 41 Este diagrama de bloques puede modificarse sin que cambie la función de sistema, de manera que se obtenga otra estructura equivalente. Por ejemplo, se puede ver el diagrama de la primera forma directa como la asociación en cascada de dos sistemas, cada uno con su correspondiente función de transferencia (figura 2.4a). Si las condiciones iniciales son nulas, los dos sistemas son LTI y se puede cambiar el orden de la asociación en cascada sin modificar la relación entrada-salida del conjunto (figura 2.4b). ( ) ∑ ∑ Ν = −= − − ⋅ ⎟ ⎟ ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ =Η 1 0 1 1 k k k M k k k za zbz (2.7) fig. 2.4: diagramas de bloques equivalentes para sistemas LTI. La estructura así obtenida, eliminando registros de memoria innecesarios, se denomina segunda forma directa y es canónica con respecto al número de registros de almacenamiento, ya que es el menor posible. Dicha estructura está representada en la figura 2.5, suponiendo N=M. fig. 2.5: flujograma de un filtro según la forma directa II para N=M. Esta sección canónica es la más popular ya que presenta unas buenas propiedades con respecto al ruido de redondeo y requiere un número mínimo de elementos de retardo. El problema estriba en que puede ocurrir desbordamiento ("overflow") en nodos internos de la

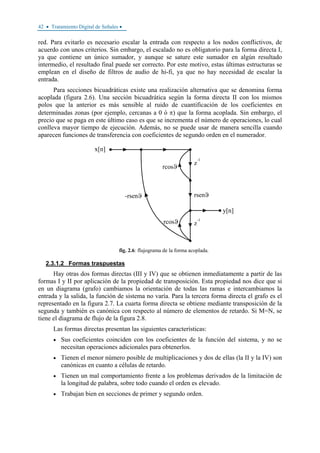

- 46. 42 • TratamientoDigital de Señales • red. Para evitarlo es necesario escalar la entrada con respecto a los nodos conflictivos, de acuerdo con unos criterios. Sin embargo, el escalado no es obligatorio para la forma directa I, ya que contiene un único sumador, y aunque se sature este sumador en algún resultado intermedio, el resultado final puede ser correcto. Por este motivo, estas últimas estructuras se emplean en el diseño de filtros de audio de hi-fi, ya que no hay necesidad de escalar la entrada. Para secciones bicuadráticas existe una realización alternativa que se denomina forma acoplada (figura 2.6). Una sección bicuadrática según la forma directa II con los mismos polos que la anterior es más sensible al ruido de cuantificación de los coeficientes en determinadas zonas (por ejemplo, cercanas a 0 ó π) que la forma acoplada. Sin embargo, el precio que se paga en este último caso es que se incrementa el número de operaciones, lo cual conlleva mayor tiempo de ejecución. Además, no se puede usar de manera sencilla cuando aparecen funciones de transferencia con coeficientes de segundo orden en el numerador. fig. 2.6: flujograma de la forma acoplada. 2.3.1.2 Formas traspuestas Hay otras dos formas directas (III y IV) que se obtienen inmediatamente a partir de las formas I y II por aplicación de la propiedad de transposición. Esta propiedad nos dice que si en un diagrama (grafo) cambiamos la orientación de todas las ramas e intercambiamos la entrada y la salida, la función de sistema no varía. Para la tercera forma directa el grafo es el representado en la figura 2.7. La cuarta forma directa se obtiene mediante transposición de la segunda y también es canónica con respecto al número de elementos de retardo. Si M=N, se tiene el diagrama de flujo de la figura 2.8. Las formas directas presentan las siguientes características: • Sus coeficientes coinciden con los coeficientes de la función del sistema, y no se necesitan operaciones adicionales para obtenerlos. • Tienen el menor número posible de multiplicaciones y dos de ellas (la II y la IV) son canónicas en cuanto a células de retardo. • Tienen un mal comportamiento frente a los problemas derivados de la limitación de la longitud de palabra, sobre todo cuando el orden es elevado. • Trabajan bien en secciones de primer y segundo orden.

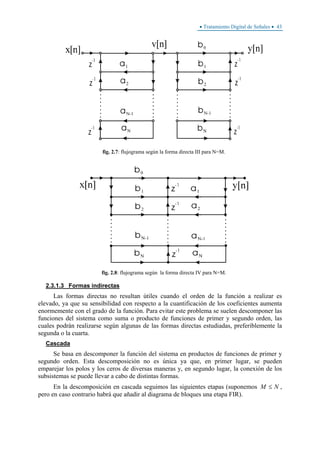

- 47. • Tratamiento Digitalde Señales • 43 fig. 2.7: flujograma según la forma directa III para N=M. fig. 2.8: flujograma según la forma directa IV para N=M. 2.3.1.3 Formas indirectas Las formas directas no resultan útiles cuando el orden de la función a realizar es elevado, ya que su sensibilidad con respecto a la cuantificación de los coeficientes aumenta enormemente con el grado de la función. Para evitar este problema se suelen descomponer las funciones del sistema como suma o producto de funciones de primer y segundo orden, las cuales podrán realizarse según algunas de las formas directas estudiadas, preferiblemente la segunda o la cuarta. Cascada Se basa en descomponer la función del sistema en productos de funciones de primer y segundo orden. Esta descomposición no es única ya que, en primer lugar, se pueden emparejar los polos y los ceros de diversas maneras y, en segundo lugar, la conexión de los subsistemas se puede llevar a cabo de distintas formas. En la descomposición en cascada seguimos las siguientes etapas (suponemos NM ≤ , pero en caso contrario habrá que añadir al diagrama de bloques una etapa FIR).

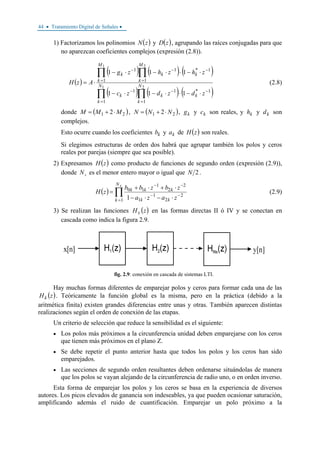

- 48. 44 • TratamientoDigital de Señales • 1) Factorizamos los polinomios ( )zN y ( )zD , agrupando las raíces conjugadas para que no aparezcan coeficientes complejos (expresión (2.8)). ( ) ( ) ( ) ( ) ( ) ( ) ( )∏∏ ∏∏ = −− = − = −− = − ⋅−⋅⋅−⋅− ⋅−⋅⋅−⋅− ⋅= 21 21 1 1*1 1 1 1 1*1 1 1 111 111 N k kk N k k M k kk M k k zdzdzc zhzhzg AzH (2.8) donde ( )21 2 MMM ⋅+= , ( )21 2 NNN ⋅+= , kg y kc son reales, y kh y kd son complejos. Esto ocurre cuando los coeficientes kb y ka de ( )zH son reales. Si elegimos estructuras de orden dos habrá que agrupar también los polos y ceros reales por parejas (siempre que sea posible). 2) Expresamos ( )zH como producto de funciones de segundo orden (expresión (2.9)), donde sN es el menor entero mayor o igual que 2N . ( ) ∏ = −− −− ⋅−⋅− ⋅+⋅+ = sN k kk kkk zaza zbzbb zH 1 2 2 1 1 2 2 1 10 1 (2.9) 3) Se realizan las funciones ( )zHk en las formas directas II ó IV y se conectan en cascada como indica la figura 2.9. fig. 2.9: conexión en cascada de sistemas LTI. Hay muchas formas diferentes de emparejar polos y ceros para formar cada una de las ( )zHk . Teóricamente la función global es la misma, pero en la práctica (debido a la aritmética finita) existen grandes diferencias entre unas y otras. También aparecen distintas realizaciones según el orden de conexión de las etapas. Un criterio de selección que reduce la sensibilidad es el siguiente: • Los polos más próximos a la circunferencia unidad deben emparejarse con los ceros que tienen más próximos en el plano Z. • Se debe repetir el punto anterior hasta que todos los polos y los ceros han sido emparejados. • Las secciones de segundo orden resultantes deben ordenarse situándolas de manera que los polos se vayan alejando de la circunferencia de radio uno, o en orden inverso. Esta forma de emparejar los polos y los ceros se basa en la experiencia de diversos autores. Los picos elevados de ganancia son indeseables, ya que pueden ocasionar saturación, amplificando además el ruido de cuantificación. Emparejar un polo próximo a la

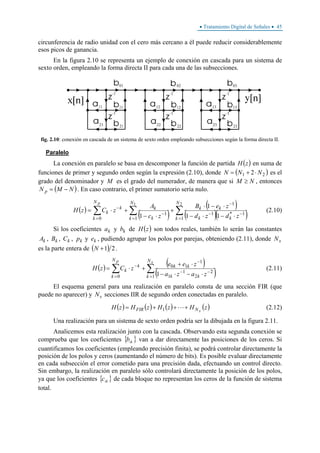

- 49. • Tratamiento Digitalde Señales • 45 circunferencia de radio unidad con el cero más cercano a él puede reducir considerablemente esos picos de ganancia. En la figura 2.10 se representa un ejemplo de conexión en cascada para un sistema de sexto orden, empleando la forma directa II para cada una de las subsecciones. fig. 2.10: conexión en cascada de un sistema de sexto orden empleando subsecciones según la forma directa II. Paralelo La conexión en paralelo se basa en descomponer la función de partida ( )zH en suma de funciones de primer y segundo orden según la expresión (2.10), donde ( )21 2 NNN ⋅+= es el grado del denominador y M es el grado del numerador, de manera que si NM ≥ , entonces ( )NMN p −= . En caso contrario, el primer sumatorio sería nulo. ( ) ( ) ( ) ( )( )∑∑∑ = −− − = − = − ⋅−⋅− ⋅−⋅ + ⋅− +⋅= 21 1 1*1 1 1 1 0 11 1 1 N k kk kk N k k k N k k k zdzd zeB zc A zCzH p (2.10) Si los coeficientes ka y kb de ( )zH son todos reales, también lo serán las constantes kA , kB , kC , kp y ke , pudiendo agrupar los polos por parejas, obteniendo (2.11), donde sN es la parte entera de ( ) 21+N . ( ) ( ) ( )∑∑ = −− − = − ⋅−⋅− ⋅+ +⋅= sp N k kk kk N k k k zaza zee zCzH 1 2 2 1 1 1 10 0 1 (2.11) El esquema general para una realización en paralelo consta de una sección FIR (que puede no aparecer) y sN secciones IIR de segundo orden conectadas en paralelo. ( ) ( ) ( ) ( )zHzHzHzH sNFIR +++= 1 (2.12) Una realización para un sistema de sexto orden podría ser la dibujada en la figura 2.11. Analicemos esta realización junto con la cascada. Observando esta segunda conexión se comprueba que los coeficientes { }ikb van a dar directamente las posiciones de los ceros. Si cuantificamos los coeficientes (empleando precisión finita), se podrá controlar directamente la posición de los polos y ceros (aumentando el número de bits). Es posible evaluar directamente en cada subsección el error cometido para una precisión dada, efectuando un control directo. Sin embargo, la realización en paralelo sólo controlará directamente la posición de los polos, ya que los coeficientes { }ikc de cada bloque no representan los ceros de la función de sistema total.
- 50. 46 • TratamientoDigital de Señales • fig. 2.11: conexión en paralelo de un sistema de sexto orden empleando subsistemas según la forma directa II. La realización en cascada es más robusta, siendo la paralela más rápida. Para sistemas IIR con los ceros de la función de sistema en 1=z , la realización en cascada se puede llevar a cabo con menos multiplicadores y más control sobre la posición de los ceros. 2.3.2 Estructuras para sistemas FIR La función de sistema de un filtro F.I.R. puede expresarse como un polinomio en 1− z , y se caracteriza por tener ( )1−L polos en 0=z y ( )1−L ceros situados en cualquier punto finito del plano z (si h[n] es real deben aparecer por parejas conjugadas). Los sistemas FIR admiten realizaciones recursivas (únicas posibles para los I.I.R.) y no recursivas. Vamos a estudiar sólo algunas de éstas. 2.3.2.1 Forma directa Se obtiene directamente a partir de la suma de convolución, la cual coincide en un F.I.R. con su ecuación en diferencias. Esta estructura también es conocida como transversal o de "retardo derivado" (tapped delay). Se representa en la figura 2.12. La muestra de salida y[n] se calcula con los siguientes requisitos: • ( )1−L posiciones de memoria para almacenar las muestras de señal retardada. • L posiciones de memoria para almacenar los coeficientes. • L multiplicaciones. • ( )1−L sumas.

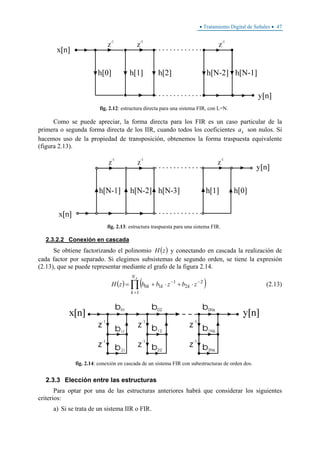

- 51. • Tratamiento Digitalde Señales • 47 fig. 2.12: estructura directa para una sistema FIR, con L=N. Como se puede apreciar, la forma directa para los FIR es un caso particular de la primera o segunda forma directa de los IIR, cuando todos los coeficientes ka son nulos. Si hacemos uso de la propiedad de transposición, obtenemos la forma traspuesta equivalente (figura 2.13). fig. 2.13: estructura traspuesta para una sistema FIR. 2.3.2.2 Conexión en cascada Se obtiene factorizando el polinomio ( )zH y conectando en cascada la realización de cada factor por separado. Si elegimos subsistemas de segundo orden, se tiene la expresión (2.13), que se puede representar mediante el grafo de la figura 2.14. ( ) ( )∏ = −− ⋅+⋅+= sN k kkk zbzbbzH 1 2 2 1 10 (2.13) fig. 2.14: conexión en cascada de un sistema FIR con subestructuras de orden dos. 2.3.3 Elección entre las estructuras Para optar por una de las estructuras anteriores habrá que considerar los siguientes criterios: a) Si se trata de un sistema IIR o FIR.

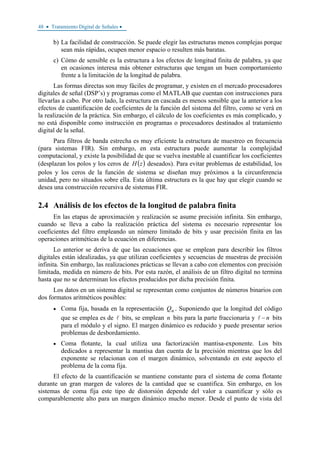

- 52. 48 • TratamientoDigital de Señales • b) La facilidad de construcción. Se puede elegir las estructuras menos complejas porque sean más rápidas, ocupen menor espacio o resulten más baratas. c) Cómo de sensible es la estructura a los efectos de longitud finita de palabra, ya que en ocasiones interesa más obtener estructuras que tengan un buen comportamiento frente a la limitación de la longitud de palabra. Las formas directas son muy fáciles de programar, y existen en el mercado procesadores digitales de señal (DSP’s) y programas como el MATLAB que cuentan con instrucciones para llevarlas a cabo. Por otro lado, la estructura en cascada es menos sensible que la anterior a los efectos de cuantificación de coeficientes de la función del sistema del filtro, como se verá en la realización de la práctica. Sin embargo, el cálculo de los coeficientes es más complicado, y no está disponible como instrucción en programas o procesadores destinados al tratamiento digital de la señal. Para filtros de banda estrecha es muy eficiente la estructura de muestreo en frecuencia (para sistemas FIR). Sin embargo, en esta estructura puede aumentar la complejidad computacional, y existe la posibilidad de que se vuelva inestable al cuantificar los coeficientes (desplazan los polos y los ceros de ( )zH deseados). Para evitar problemas de estabilidad, los polos y los ceros de la función de sistema se diseñan muy próximos a la circunferencia unidad, pero no situados sobre ella. Esta última estructura es la que hay que elegir cuando se desea una construcción recursiva de sistemas FIR. 2.4 Análisis de los efectos de la longitud de palabra finita En las etapas de aproximación y realización se asume precisión infinita. Sin embargo, cuando se lleva a cabo la realización práctica del sistema es necesario representar los coeficientes del filtro empleando un número limitado de bits y usar precisión finita en las operaciones aritméticas de la ecuación en diferencias. Lo anterior se deriva de que las ecuaciones que se emplean para describir los filtros digitales están idealizadas, ya que utilizan coeficientes y secuencias de muestras de precisión infinita. Sin embargo, las realizaciones prácticas se llevan a cabo con elementos con precisión limitada, medida en número de bits. Por esta razón, el análisis de un filtro digital no termina hasta que no se determinan los efectos producidos por dicha precisión finita. Los datos en un sistema digital se representan como conjuntos de números binarios con dos formatos aritméticos posibles: • Coma fija, basada en la representación nQ . Suponiendo que la longitud del código que se emplea es de bits, se emplean n bits para la parte fraccionaria y n− bits para el módulo y el signo. El margen dinámico es reducido y puede presentar serios problemas de desbordamiento. • Coma flotante, la cual utiliza una factorización mantisa-exponente. Los bits dedicados a representar la mantisa dan cuenta de la precisión mientras que los del exponente se relacionan con el margen dinámico, solventando en este aspecto el problema de la coma fija. El efecto de la cuantificación se mantiene constante para el sistema de coma flotante durante un gran margen de valores de la cantidad que se cuantifica. Sin embargo, en los sistemas de coma fija este tipo de distorsión depende del valor a cuantificar y sólo es comparablemente alto para un margen dinámico mucho menor. Desde el punto de vista del

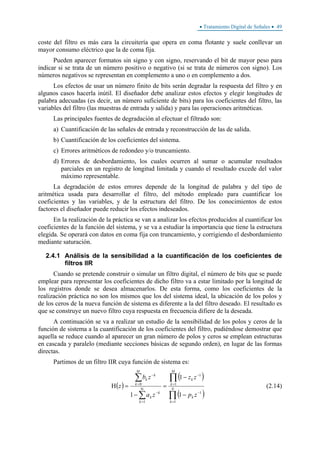

- 53. • Tratamiento Digitalde Señales • 49 coste del filtro es más cara la circuitería que opera en coma flotante y suele conllevar un mayor consumo eléctrico que la de coma fija. Pueden aparecer formatos sin signo y con signo, reservando el bit de mayor peso para indicar si se trata de un número positivo o negativo (si se trata de números con signo). Los números negativos se representan en complemento a uno o en complemento a dos. Los efectos de usar un número finito de bits serán degradar la respuesta del filtro y en algunos casos hacerla inútil. El diseñador debe analizar estos efectos y elegir longitudes de palabra adecuadas (es decir, un número suficiente de bits) para los coeficientes del filtro, las variables del filtro (las muestras de entrada y salida) y para las operaciones aritméticas. Las principales fuentes de degradación al efectuar el filtrado son: a) Cuantificación de las señales de entrada y reconstrucción de las de salida. b) Cuantificación de los coeficientes del sistema. c) Errores aritméticos de redondeo y/o truncamiento. d) Errores de desbordamiento, los cuales ocurren al sumar o acumular resultados parciales en un registro de longitud limitada y cuando el resultado excede del valor máximo representable. La degradación de estos errores depende de la longitud de palabra y del tipo de aritmética usada para desarrollar el filtro, del método empleado para cuantificar los coeficientes y las variables, y de la estructura del filtro. De los conocimientos de estos factores el diseñador puede reducir los efectos indeseados. En la realización de la práctica se van a analizar los efectos producidos al cuantificar los coeficientes de la función del sistema, y se va a estudiar la importancia que tiene la estructura elegida. Se operará con datos en coma fija con truncamiento, y corrigiendo el desbordamiento mediante saturación. 2.4.1 Análisis de la sensibilidad a la cuantificación de los coeficientes de filtros IIR Cuando se pretende construir o simular un filtro digital, el número de bits que se puede emplear para representar los coeficientes de dicho filtro va a estar limitado por la longitud de los registros donde se desea almacenarlos. De esta forma, como los coeficientes de la realización práctica no son los mismos que los del sistema ideal, la ubicación de los polos y de los ceros de la nueva función de sistema es diferente a la del filtro deseado. El resultado es que se construye un nuevo filtro cuya respuesta en frecuencia difiere de la deseada. A continuación se va a realizar un estudio de la sensibilidad de los polos y ceros de la función de sistema a la cuantificación de los coeficientes del filtro, pudiéndose demostrar que aquella se reduce cuando al aparecer un gran número de polos y ceros se emplean estructuras en cascada y paralelo (mediante secciones básicas de segundo orden), en lugar de las formas directas. Partimos de un filtro IIR cuya función de sistema es: ( ) ( ) ( )∏ ∏ ∑ ∑ = − = − Ν = − = − − − = − =Η N k k M k k k k k M k k k zp zz za zb z 1 1 1 1 1 0 1 1 1 (2.14)

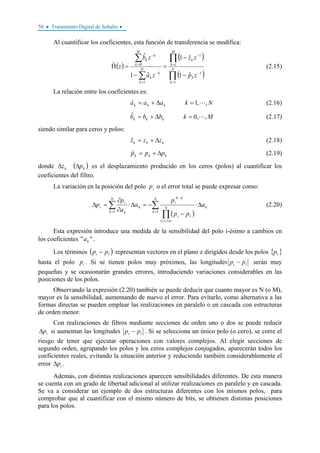

- 54. 50 • TratamientoDigital de Señales • Al cuantificar los coeficientes, esta función de transferencia se modifica: ( ) ( ) ( )∏ ∏ ∑ ∑ = − = − Ν = − = − − − = − =Η N k k M k k k k k M k k k zp zz za zb z 1 1 1 1 1 0 ˆ1 ˆ1 ˆ1 ˆ ˆ (2.15) La relación entre los coeficientes es: Nkaaa kkk ,,1ˆ =Δ+= (2.16) Mkbbb kkk ,,0ˆ =Δ+= (2.17) siendo similar para ceros y polos: kkk zzz Δ+=ˆ (2.18) kkk ppp Δ+=ˆ (2.19) donde ( )kk pz ΔΔ es el desplazamiento producido en los ceros (polos) al cuantificar los coeficientes del filtro. La variación en la posición del polo ip o el error total se puede expresar como: ( ) ∑ ∏ ∑ = ≠= − = Δ⋅ − −=Δ⋅ ∂ ∂ =Δ N k kN ill li kN i N k k k i i a pp p a a p p 1 ,1 1 (2.20) Esta expresión introduce una medida de la sensibilidad del polo i-ésimo a cambios en los coeficientes "" ka . Los términos ( )li pp − representan vectores en el plano z dirigidos desde los polos { }lp hasta el polo ip . Si se tienen polos muy próximos, las longitudes li pp − serán muy pequeñas y se ocasionarán grandes errores, introduciendo variaciones considerables en las posiciones de los polos. Observando la expresión (2.20) también se puede deducir que cuanto mayor es N (o M), mayor es la sensibilidad, aumentando de nuevo el error. Para evitarlo, como alternativa a las formas directas se pueden emplear las realizaciones en paralelo o en cascada con estructuras de orden menor. Con realizaciones de filtros mediante secciones de orden uno o dos se puede reducir ipΔ si aumentan las longitudes li pp − . Si se selecciona un único polo (o cero), se corre el riesgo de tener que ejecutar operaciones con valores complejos. Al elegir secciones de segundo orden, agrupando los polos y los ceros complejos conjugados, aparecerán todos los coeficientes reales, evitando la situación anterior y reduciendo también considerablemente el error ipΔ . Además, con distintas realizaciones aparecen sensibilidades diferentes. De esta manera se cuenta con un grado de libertad adicional al utilizar realizaciones en paralelo y en cascada. Se va a considerar un ejemplo de dos estructuras diferentes con los mismos polos, para comprobar que al cuantificar con el mismo número de bits, se obtienen distintas posiciones para los polos.

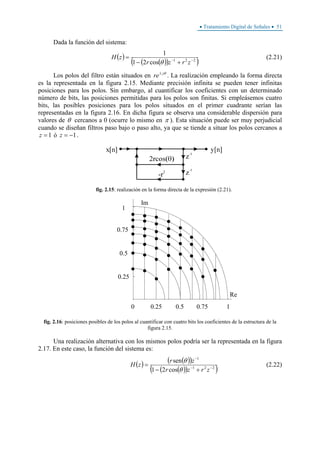

- 55. • Tratamiento Digitalde Señales • 51 Dada la función del sistema: ( ) ( )( )( )221 cos21 1 −− +− = zrzr zH θ (2.21) Los polos del filtro están situados en θj re± . La realización empleando la forma directa es la representada en la figura 2.15. Mediante precisión infinita se pueden tener infinitas posiciones para los polos. Sin embargo, al cuantificar los coeficientes con un determinado número de bits, las posiciones permitidas para los polos son finitas. Si empleásemos cuatro bits, las posibles posiciones para los polos situados en el primer cuadrante serían las representadas en la figura 2.16. En dicha figura se observa una considerable dispersión para valores de θ cercanos a 0 (ocurre lo mismo en π ). Esta situación puede ser muy perjudicial cuando se diseñan filtros paso bajo o paso alto, ya que se tiende a situar los polos cercanos a 1=z ó 1−=z . fig. 2.15: realización en la forma directa de la expresión (2.21). 0.25 0.75 Im Re 0.5 0 1 0.25 0.5 0.75 1 fig. 2.16: posiciones posibles de los polos al cuantificar con cuatro bits los coeficientes de la estructura de la figura 2.15. Una realización alternativa con los mismos polos podría ser la representada en la figura 2.17. En este caso, la función del sistema es: ( ) ( )( ) ( )( )( )221 1 cos21 sen −− − +− = zrzr zr zH θ θ (2.22)

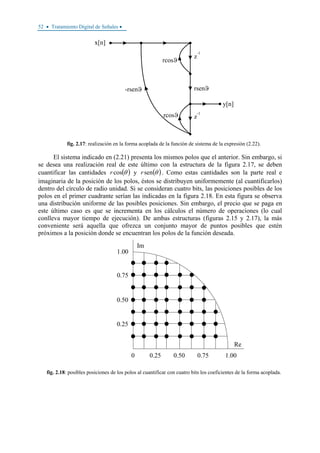

- 56. 52 • TratamientoDigital de Señales • fig. 2.17: realización en la forma acoplada de la función de sistema de la expresión (2.22). El sistema indicado en (2.21) presenta los mismos polos que el anterior. Sin embargo, si se desea una realización real de este último con la estructura de la figura 2.17, se deben cuantificar las cantidades ( )θcosr y ( )θsenr . Como estas cantidades son la parte real e imaginaria de la posición de los polos, éstos se distribuyen uniformemente (al cuantificarlos) dentro del círculo de radio unidad. Si se consideran cuatro bits, las posiciones posibles de los polos en el primer cuadrante serían las indicadas en la figura 2.18. En esta figura se observa una distribución uniforme de las posibles posiciones. Sin embargo, el precio que se paga en este último caso es que se incrementa en los cálculos el número de operaciones (lo cual conlleva mayor tiempo de ejecución). De ambas estructuras (figuras 2.15 y 2.17), la más conveniente será aquella que ofrezca un conjunto mayor de puntos posibles que estén próximos a la posición donde se encuentran los polos de la función deseada. 0.75 0.50 1.00 0.25 Im 0 0.25 0.75 1.00 Re 0.50 fig. 2.18: posibles posiciones de los polos al cuantificar con cuatro bits los coeficientes de la forma acoplada.
- 57. • Tratamiento Digitalde Señales • 53 2.5 Construcción del filtro Una vez superadas las etapas anteriores, la ecuación en diferencias (2.23) debe construirse empleando hardware o software. [ ] [ ] [ ]∑∑ == −⋅+−⋅= N k k M k k knyaknxbny 10 (2.23) En dicha expresión, se observa que el cálculo de y[n] conlleva multiplicaciones, sumas (o restas) y retardos. Para construir el filtro, se puede emplear: • Memoria (por ejemplo ROM) para almacenar los coeficientes. • Memoria (RAM) para almacenar los valores presentes y pasados de la señal de entrada y salida. • Multiplicadores hardware o software. • Sumadores o unidades de cálculo aritmético-lógicas. La forma de construirlo depende de si será un sistema que opera en tiempo real o por lotes ("batch"). En el segundo caso se pueden hacer mediante software, empleando ordenadores personales. Para tiempo real se requiere circuitería más sofisticada y veloz. Se puede hacer uso de dispositivos hardware de propósito específico, como los DSP's. Éstos cuentan con memorias internas de tipo RAM y ROM para agilizar los cálculos y los tiempos de acceso, así como multiplicadores hardware incorporados con una longitud de palabra muy alta (16/24/...). Además presentan la posibilidad de operar con datos en formato entero y en coma flotante con precisión simple y extendida. Entre sus instrucciones hay operaciones que permiten leer de memoria, multiplicar y/o almacenar el resultado en un único ciclo de reloj. Los ordenadores personales pueden ser muy útiles para analizar si el sistema cumple los requisitos de partida. Si se va a operar sobre lotes de datos, sin restricciones de tiempo, se pueden emplear estos equipos con lenguajes de alto nivel. Para desarrollar y validar los algoritmos se puede utilizar MATLAB, el cual es un software de cálculo numérico. Presenta excelentes capacidades gráficas y funciones específicas para el tratamiento digital de la señal. Además, puede ir acompañado de la herramienta SIMULINK que opera con diagramas de bloques. Posteriormente, se puede llevar a cabo la traducción a lenguaje C o a los lenguajes propios de los DSP's.

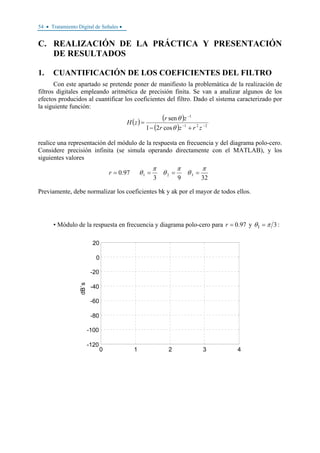

- 58. 54 • TratamientoDigital de Señales • C. REALIZACIÓN DE LA PRÁCTICA Y PRESENTACIÓN DE RESULTADOS 1. CUANTIFICACIÓN DE LOS COEFICIENTES DEL FILTRO Con este apartado se pretende poner de manifiesto la problemática de la realización de filtros digitales empleando aritmética de precisión finita. Se van a analizar algunos de los efectos producidos al cuantificar los coeficientes del filtro. Dado el sistema caracterizado por la siguiente función: ( ) ( ) ( ) 221 1 cos21 sen −− − +− = zrzr zr zH θ θ realice una representación del módulo de la respuesta en frecuencia y del diagrama polo-cero. Considere precisión infinita (se simula operando directamente con el MATLAB), y los siguientes valores 3293 97.0 321 π θ π θ π θ ====r Previamente, debe normalizar los coeficientes bk y ak por el mayor de todos ellos. • Módulo de la respuesta en frecuencia y diagrama polo-cero para 97.0=r y 31 πθ = : 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s
- 59. • Tratamiento Digitalde Señales • 55 -1.5 -1 -0.5 0 0.5 1 1.5 • Módulo de la respuesta en frecuencia y diagrama polo-cero para 97.0=r y 92 πθ = : 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s -1.5 -1 -0.5 0 0.5 1 1.5

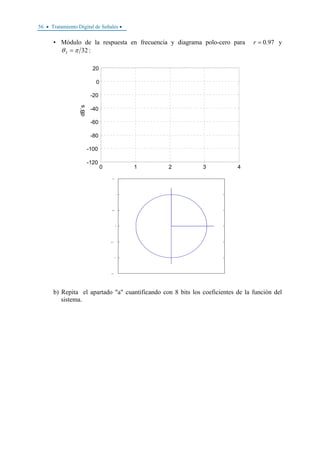

- 60. 56 • TratamientoDigital de Señales • • Módulo de la respuesta en frecuencia y diagrama polo-cero para 97.0=r y 323 πθ = : 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s -1.5 -1 -0.5 0 0.5 1 1.5 b) Repita el apartado "a" cuantificando con 8 bits los coeficientes de la función del sistema.

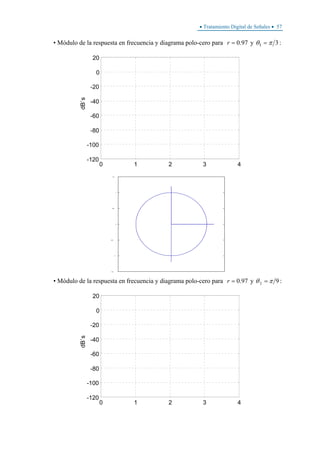

- 61. • Tratamiento Digitalde Señales • 57 • Módulo de la respuesta en frecuencia y diagrama polo-cero para 97.0=r y 31 πθ = : 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s -1.5 -1 -0.5 0 0.5 1 1.5 • Módulo de la respuesta en frecuencia y diagrama polo-cero para 97.0=r y 92 πθ = : 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s

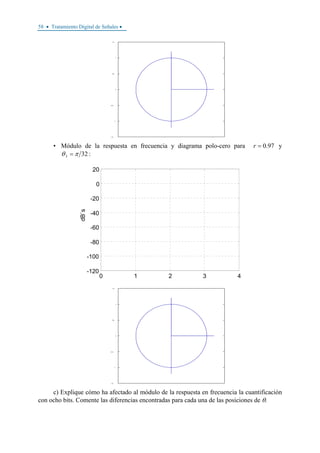

- 62. 58 • TratamientoDigital de Señales • -1.5 -1 -0.5 0 0.5 1 1.5 • Módulo de la respuesta en frecuencia y diagrama polo-cero para 97.0=r y 323 πθ = : 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s -1.5 -1 -0.5 0 0.5 1 1.5 c) Explique cómo ha afectado al módulo de la respuesta en frecuencia la cuantificación con ocho bits. Comente las diferencias encontradas para cada una de las posiciones de θ.
- 63. • Tratamiento Digitalde Señales • 59 2. INFLUENCIA DE LAS ESTRUCTURAS UTILIZADAS En este segundo apartado se va a estudiar el efecto de la cuantificación de los coeficientes para un filtro dado y la importancia que tiene la estructura elegida para mantener una serie de características. a) Calcule los coeficientes de un filtro digital paso bajo elíptico de orden 5, con un rizado de 0.5 dB en la banda de paso, atenuación mínima de 55 dB en la banda eliminada y una pulsación de corte 0.5Nω = . Normalice los coeficientes bk y ak por el mayor de todos ellos: Coeficientes akn y bkn: a0n = a1n = a2n = a3n = a4n = a5n = b0n = b1n = b2n = b3n = b4n = b5n = b) En cualquiera de las formas directas, los coeficientes que aparecen en la estructura son los mismos que los del apartado anterior. Dibuje el diagrama polo-cero y el módulo de la respuesta en frecuencia del filtro empleando dichos coeficientes. -1.5 -1 -0.5 0 0.5 1 1.5 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s

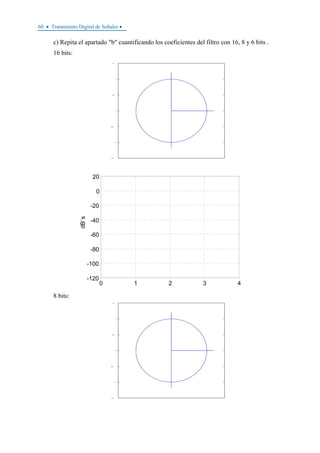

- 64. 60 • TratamientoDigital de Señales • c) Repita el apartado "b" cuantificando los coeficientes del filtro con 16, 8 y 6 bits . 16 bits: -1.5 -1 -0.5 0 0.5 1 1.5 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s 8 bits: -1.5 -1 -0.5 0 0.5 1 1.5

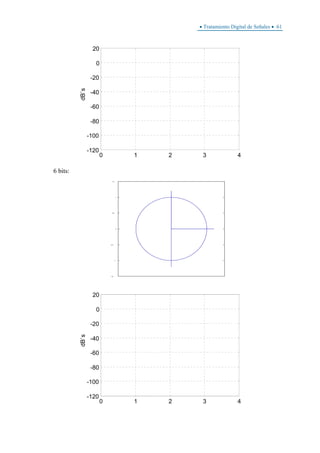

- 65. • Tratamiento Digitalde Señales • 61 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s 6 bits: -1.5 -1 -0.5 0 0.5 1 1.5 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s

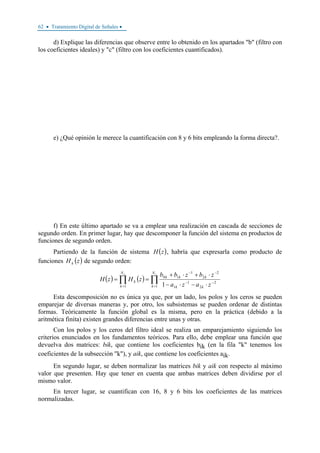

- 66. 62 • TratamientoDigital de Señales • d) Explique las diferencias que observe entre lo obtenido en los apartados "b" (filtro con los coeficientes ideales) y "c" (filtro con los coeficientes cuantificados). e) ¿Qué opinión le merece la cuantificación con 8 y 6 bits empleando la forma directa?. f) En este último apartado se va a emplear una realización en cascada de secciones de segundo orden. En primer lugar, hay que descomponer la función del sistema en productos de funciones de segundo orden. Partiendo de la función de sistema ( )zH , habría que expresarla como producto de funciones ( )zH k de segundo orden: ( ) ( ) ∏∏ = −− −− = ⋅−⋅− ⋅+⋅+ == ss N k kk kkk N k k zaza zbzbb zHzH 1 2 2 1 1 2 2 1 10 1 1 Esta descomposición no es única ya que, por un lado, los polos y los ceros se pueden emparejar de diversas maneras y, por otro, los subsistemas se pueden ordenar de distintas formas. Teóricamente la función global es la misma, pero en la práctica (debido a la aritmética finita) existen grandes diferencias entre unas y otras. Con los polos y los ceros del filtro ideal se realiza un emparejamiento siguiendo los criterios enunciados en los fundamentos teóricos. Para ello, debe emplear una función que devuelva dos matrices: bik, que contiene los coeficientes bik (en la fila "k" tenemos los coeficientes de la subsección "k"), y aik, que contiene los coeficientes aik. En segundo lugar, se deben normalizar las matrices bik y aik con respecto al máximo valor que presenten. Hay que tener en cuenta que ambas matrices deben dividirse por el mismo valor. En tercer lugar, se cuantifican con 16, 8 y 6 bits los coeficientes de las matrices normalizadas.

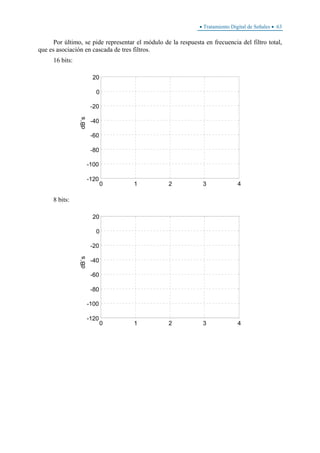

- 67. • Tratamiento Digitalde Señales • 63 Por último, se pide representar el módulo de la respuesta en frecuencia del filtro total, que es asociación en cascada de tres filtros. 16 bits: 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s 8 bits: 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s

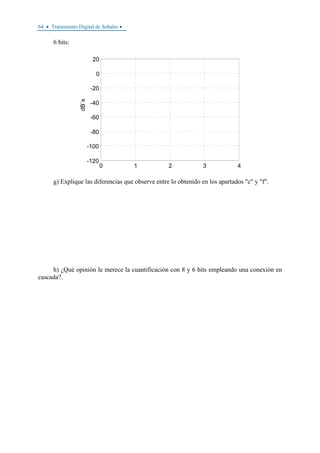

- 68. 64 • TratamientoDigital de Señales • 6 bits: 0 1 2 3 4 -120 -100 -80 -60 -40 -20 0 20 dB`s g) Explique las diferencias que observe entre lo obtenido en los apartados "c" y "f". h) ¿Qué opinión le merece la cuantificación con 8 y 6 bits empleando una conexión en cascada?.
