- 1. ECOGRAFIA VASCULAR ✓ DOCENTE: ClaudiaKarina cerquin chunqui. ✓ CURSO: Procedimientos invasivos y no invasivos. ✓ INTEGRANTES: ✓ Abanto Abanto Erlinda. ✓ Castrejon chaupe felicitas. ✓ Días Centurión Lidia Yaneth. ✓ Ordóñez Zelanda Jaqueline.

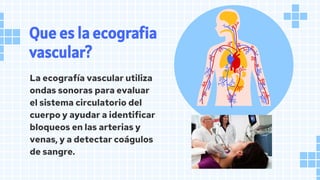

- 2. Que es laecografia vascular? La ecografía vascular utiliza ondas sonoras para evaluar el sistema circulatorio del cuerpo y ayudar a identificar bloqueos en las arterias y venas, y a detectar coágulos de sangre.

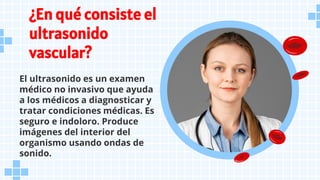

- 3. ¿En qué consisteel ultrasonido vascular? El ultrasonido es un examen médico no invasivo que ayuda a los médicos a diagnosticar y tratar condiciones médicas. Es seguro e indoloro. Produce imágenes del interior del organismo usando ondas de sonido.

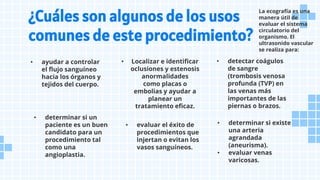

- 4. • determinar siun paciente es un buen candidato para un procedimiento tal como una angioplastia. ¿Cuáles son algunos de los usos comunes de este procedimiento? • ayudar a controlar el flujo sanguíneo hacia los órganos y tejidos del cuerpo. • Localizar e identificar oclusiones y estenosis anormalidades como placas o embolias y ayudar a planear un tratamiento eficaz. • evaluar el éxito de procedimientos que injertan o evitan los vasos sanguíneos. • detectar coágulos de sangre (trombosis venosa profunda (TVP) en las venas más importantes de las piernas o brazos. • determinar si existe una arteria agrandada (aneurisma). • evaluar venas varicosas. La ecografía es una manera útil de evaluar el sistema circulatorio del organismo. El ultrasonido vascular se realiza para:

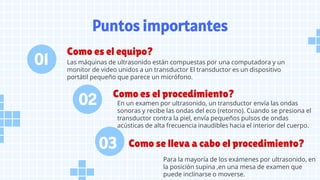

- 5. Puntos importantes Como esel equipo? Como es el procedimiento? Como se lleva a cabo el procedimiento? Las máquinas de ultrasonido están compuestas por una computadora y un monitor de video unidos a un transductor El transductor es un dispositivo portátil pequeño que parece un micrófono. En un examen por ultrasonido, un transductor envía las ondas sonoras y recibe las ondas del eco (retorno). Cuando se presiona el transductor contra la piel, envía pequeños pulsos de ondas acústicas de alta frecuencia inaudibles hacia el interior del cuerpo. Para la mayoría de los exámenes por ultrasonido, en la posición supina ,en una mesa de examen que puede inclinarse o moverse. 02 01 03

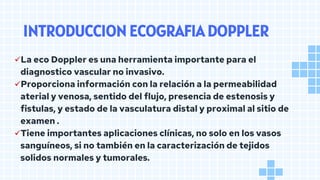

- 6. INTRODUCCION ECOGRAFIA DOPPLER ✓Laeco Doppler es una herramienta importante para el diagnostico vascular no invasivo. ✓Proporciona información con la relación a la permeabilidad aterial y venosa, sentido del flujo, presencia de estenosis y fistulas, y estado de la vasculatura distal y proximal al sitio de examen . ✓Tiene importantes aplicaciones clínicas, no solo en los vasos sanguíneos, si no también en la caracterización de tejidos solidos normales y tumorales.

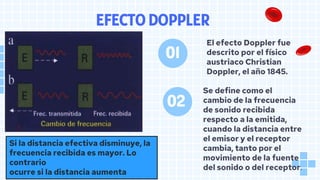

- 7. EFECTO DOPPLER El efectoDoppler fue descrito por el físico austriaco Christian Doppler, el año 1845. Se define como el cambio de la frecuencia de sonido recibida respecto a la emitida, cuando la distancia entre el emisor y el receptor cambia, tanto por el movimiento de la fuente del sonido o del receptor. 02 01 Si la distancia efectiva disminuye, la frecuencia recibida es mayor. Lo contrario ocurre si la distancia aumenta

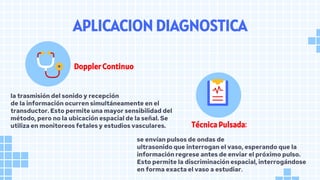

- 8. APLICACION DIAGNOSTICA la trasmisióndel sonido y recepción de la información ocurren simultáneamente en el transductor. Esto permite una mayor sensibilidad del método, pero no la ubicación espacial de la señal. Se utiliza en monitoreos fetales y estudios vasculares. se envían pulsos de ondas de ultrasonido que interrogan el vaso, esperando que la información regrese antes de enviar el próximo pulso. Esto permite la discriminación espacial, interrogándose en forma exacta el vaso a estudiar. Doppler Continuo Técnica Pulsada:
- 9.
- 10.
- 11.

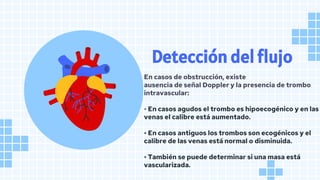

- 12. En casos deobstrucción, existe ausencia de señal Doppler y la presencia de trombo intravascular: • En casos agudos el trombo es hipoecogénico y en las venas el calibre está aumentado. • En casos antiguos los trombos son ecogénicos y el calibre de las venas está normal o disminuida. • También se puede determinar si una masa está vascularizada. Detección del flujo

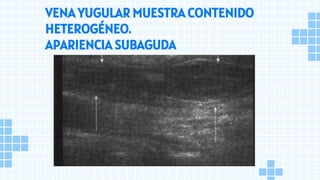

- 13. VENA YUGULAR MUESTRACONTENIDO HETEROGÉNEO. APARIENCIA SUBAGUDA

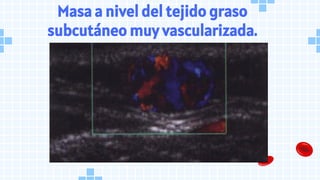

- 14. Masa a niveldel tejido graso subcutáneo muy vascularizada.

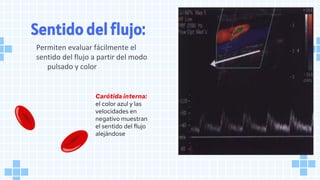

- 15. Sentido del flujo: Permitenevaluar fácilmente el sentido del flujo a partir del modo pulsado y color Carótida interna: el color azul y las velocidades en negativo muestran el sentido del flujo alejándose

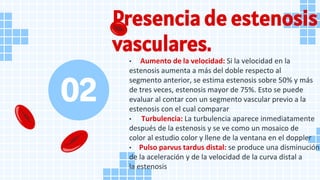

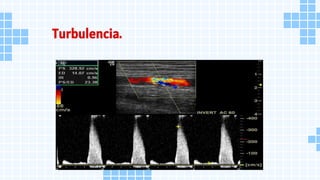

- 16. Presencia de estenosis vasculares. •Aumento de la velocidad: Si la velocidad en la estenosis aumenta a más del doble respecto al segmento anterior, se estima estenosis sobre 50% y más de tres veces, estenosis mayor de 75%. Esto se puede evaluar al contar con un segmento vascular previo a la estenosis con el cual comparar • Turbulencia: La turbulencia aparece inmediatamente después de la estenosis y se ve como un mosaico de color al estudio color y llene de la ventana en el doppler • Pulso parvus tardus distal: se produce una disminución de la aceleración y de la velocidad de la curva distal a la estenosis 02

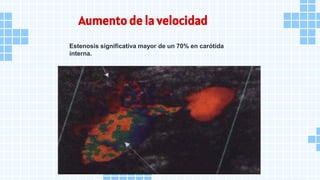

- 17. Aumento de lavelocidad Estenosis significativa mayor de un 70% en carótida interna.
- 18.

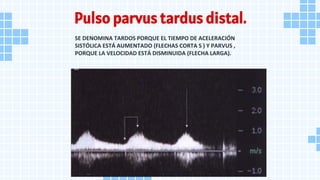

- 19. Pulso parvus tardusdistal. SE DENOMINA TARDOS PORQUE EL TIEMPO DE ACELERACIÓN SISTÓLICA ESTÁ AUMENTADO (FLECHAS CORTA S ) Y PARVUS , PORQUE LA VELOCIDAD ESTÁ DISMINUIDA (FLECHA LARGA).

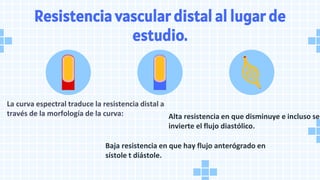

- 20. Resistencia vascular distalal lugar de estudio. La curva espectral traduce la resistencia distal a través de la morfología de la curva: Baja resistencia en que hay flujo anterógrado en sístole t diástole. Alta resistencia en que disminuye e incluso se invierte el flujo diastólico.

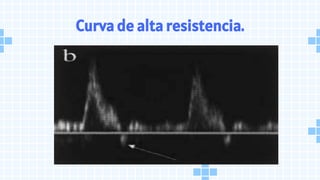

- 21. Curva de altaresistencia.
- 22.
