El Doppler color es una técnica ultrasónica que permite estudiar el flujo sanguíneo mediante la detección del efecto Doppler. Mide las diferencias en la frecuencia de ondas emitidas y recibidas para determinar la velocidad y dirección del flujo, distinguiendo arterias de venas. Se usa principalmente para evaluar el sistema arterial y venoso, incluyendo la detección de estenosis, trombosis y aterosclerosis.

1. DOPPLER-COLOR

2. DEFINICION
Es una técnica ultrasónica que permite estudiar
el flujo de los distintos vasos mediante el registro
de la onda del pulso y la determinación de su
presión.

3. BASES FÍSICAS
Cuando una onda es emitida desde un
emisor móvil, la frecuencia de la onda
recibida difiere de la que ha sido
transmitida.
Esta diferencia en frecuencia es conocida
como "efecto Doppler" que es el cambio
de frecuencia de una onda cuando el
emisor y/o el receptor se mueven
respecto al medio de propagación

4. EFECTO DOPPLER

5. EFECTO DOPPLER

6. BASES FÍSICAS
La frecuencia del ultrasonido aumenta si la
sangre fluye en dirección al transductor y
disminuye si se aleja.
Cuando la fuente se aleja del receptor, se
reduce la longitud de onda y detecta una
frecuencia menor.

8. BASES FÍSICAS
El diámetro medio del eritrocito es de 7
um, mucho menor que la longitud de onda
del ultrasonido, que es alrededor de 0.2-
0.5 mm por lo tanto, los eritrocitos actúan
como dispersores puntuales, cuyo efecto
combinado se denomina "dispersión de
Rayleigh-Tyndall.

9. ECO DOPPLER
El nivel de
frecuencia
adecuado para los
estudios periféricos
y vasculares se
encuentra
alrededor de los 10
MHz.

10. ESCÁNER DÚPLEX
Se denomina de esta forma la
combinación de imagen ecográfica en
tiempo real y las técnicas de doppler.
Utilizando un sistema dúplex, se puede
sobre imponer la información doppler a la
imagen en tiempo real, codificando las
diferentes velocidades mediante una
escala de color

11. INTERPRETACIÓN
La imagen en color muestra donde se
detecta sangre en movimiento.
La cantidad de color refleja el volumen de
sangre en movimiento en las estructuras
examinadas.

12. DOPPLER-COLOR
Determina la velocidad de la sangre en un
volumen de muestra.
Determina la dirección del flujo.
Las sombras de color de la imagen
indican la velocidad. Ej, rojo claro cuando
la velocidad es elevada y rojo oscuro
cuando es lenta ( flujo laminar ).
Diferencia arteria y vena.

13. DOPPLER-COLOR
En la ecografía doppler color la valoración ha de
ser fundamentalmente fisiológica con el lógico
soporte anatómico.

14. APLICACIONES
En patología arterial permite estudiar el sistema
arterial de las extremidades superiores,
extremidades inferiores y troncos supraaórticos,
brindando dos tipos de información: las curvas
de Doppler y los gradientes tensionales.
En patología venosa se utiliza en el diagnóstico
de la tromboflebitis profunda, fundamentalmente
de la tromboflebitis proximal de extremidades
inferiores.

15. ECO DOPPLER ARTERIA
CARÓTIDA
El ultrasonido de la
arteria carótida a
menudo se realiza
para detectar un
estrechamiento, o
estenosis, de la
arteria carótida.

16. ECO DOPPLER ARTERIA
CARÓTIDA
Detectar la disección de la arteria
carótida, un desgarro entre las capas de
la pared de la arteria que puede producir
una obstrucción del flujo sanguíneo.
Controlar el estado de la arteria carótida
luego de una cirugía para reestablecer el
flujo sanguíneo normal

17. ATEROMATOSIS ARTERIAL
Según su morfología:
Blandas ( homogeneas e hipoecogénicas ).
Densas ( muy ecogénicas ).
Calcificadas ( hiperecogénicas con sombra
posterior )
Hetereogéneas ( placas complejas ).
Ulceradas ( márgenes irregulares).

18. TÉCNICA

20. BIFURCACIÓN CARÓTIDA
COMÚN DERECHA

21. OBSTRUCCIÓN PARCIAL DE
CARÓTIDA COMÚN
.

22. OBSTRUCCIÓN TOTAL DE
ARTERIA CARÓTIDA COMÚN
IZQUIERDA

23. PLACA ATEROMATOSA EN
BIFURCACIÓN CAROTÍDEA
.

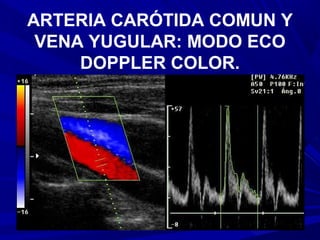

24. ARTERIA CARÓTIDA COMUN Y
VENA YUGULAR: MODO ECO
DOPPLER COLOR.
