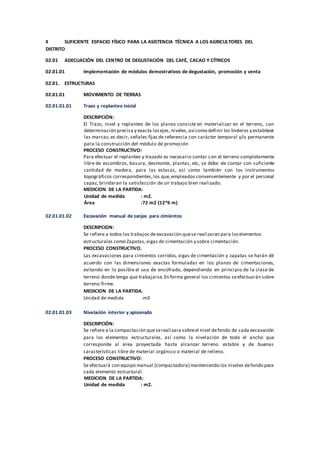

II SUFICIENTE ESPACIO FÍSICO PARA LA ASISTENCIA TÉCNICA A LOS AGRICULTORES DEL
DISTRITO
02.01 ADECUACIÓN DEL CENTRO DE DEGUSTACIÓN DEL CAFÉ, CACAO Y CÍTRICOS
02.01.01 Implementación de módulos demostrativos de degustación, promoción y venta
02.01. ESTRUCTURAS
02.01.01 MOVIMIENTO DE TIERRAS
02.01.01.01 Trazo y replanteo inicial
DESCRIPCIÓN:
El Trazo, nivel y replanteo de los planos consiste en materializar en el terreno, con
determinación precisa y exacta losejes, niveles,así como definir los linderos y establecer
las marcas; es decir, señales fijas de referencia con carácter temporal y/o permanente
para la construcción del módulo de promoción

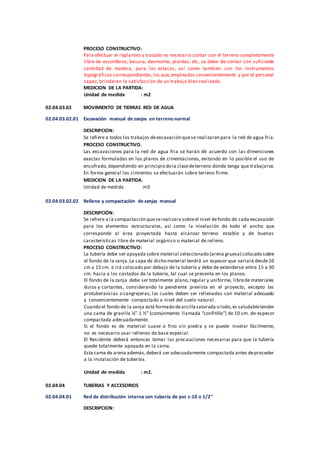

PROCESO CONSTRUCTIVO:
Para efectuar el replanteo y trazado es necesario contar con el terreno completamente
libre de escombros, basura, desmonte, plantas, etc, se debe de contar con suficiente
cantidad de madera, para las estacas, así como también con los instrumentos
topográficos correspondientes,los que,empleados convenientemente y por el personal
capaz, brindaran la satisfacción de un trabajo bien realizado.
MEDICION DE LA PARTIDA:
Unidad de medida : m2.
Área :72 m2 (12*6 m)
02.01.01.02 Excavación manual de zanjas para cimientos
DESCRIPCION:
Se refiere a todos los trabajos de excavación quese realizaran para loselementos
estructurales como Zapatas,vigas de cimentación y sobre cimentación.
PROCESO CONSTRUCTIVO.
Las excavaciones para cimientos corridos, vigas de cimentación y zapatas se harán dé
acuerdo con las dimensiones exactas formuladas en los planos de cimentaciones,
evitando en lo posible el uso de encofrado, dependiendo en principio de la clase de
terreno donde tenga que trabajarse.En forma general los cimientos seefectuarán sobre
terreno firme.
MEDICION DE LA PARTIDA.
Unidad de medida :m3
02.01.01.03 Nivelación interior y apisonado
DESCRIPCIÓN:
Se refiere a la compactación queserealizara sobreel nivel defondo de cada excavación
para los elementos estructurales, así como la nivelación de todo el ancho que
corresponde al área proyectada hasta alcanzar terreno estable y de buenas
características libre de material orgánico o material de relleno.
Se efectuará con equipo manual (compactadora) manteniendo los niveles defondo para
cada elemento estructural.

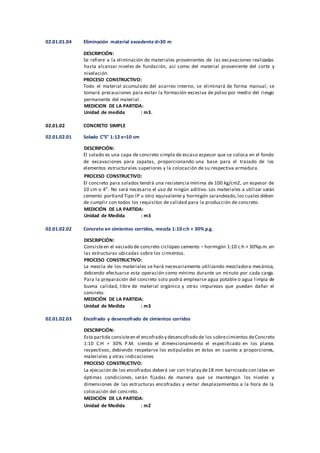

02.01.01.04 Eliminación material excedente d=30 m
DESCRIPCIÓN:
Se refiere a la eliminación de materiales provenientes de las excavaciones realizadas
hasta alcanzar niveles de fundación, así como del material proveniente del corte y
nivelación.
Todo el material acumulado del acarreo interno, se eliminará de forma manual; se
tomará precauciones para evitar la formación excesiva de polvo por medio del riesgo
permanente del material.
02.01.02 CONCRETO SIMPLE
02.01.02.01 Solado C°S° 1:12 e=10 cm
DESCRIPCIÓN:
El solado es una capa de concreto simple de escaso espesor que se coloca en el fondo
de excavaciones para zapatas, proporcionando una base para el trazado de los
elementos estructurales superiores y la colocación de su respectiva armadura.
El concreto para solados tendrá una resistencia mínima de 100 kg/cm2, un espesor de
10 cm o 4”. No será necesario el uso de ningún aditivo. Los materiales a utilizar serán
cemento portland Tipo IP u otro equivalente y hormigón zarandeado,los cuales deben
de cumplir con todos los requisitos de calidad para la producción de concreto.
MEDICIÓN DE LA PARTIDA:
Unidad de Medida : m3
02.01.02.02 Concreto en cimientos corridos, mezcla 1:10 c:h + 30% p.g.
DESCRIPCIÓN:
Consisteen el vaciado de concreto ciclópeo cemento – hormigón 1:10 c:h + 30%p.m. en
las estructuras ubicadas sobre los cimientos.
La mezcla de los materiales se hará necesariamente utilizando mezcladora mecánica,
debiendo efectuarse esta operación como mínimo durante un minuto por cada carga.
Para la preparación del concreto solo podrá emplearse agua potable o agua limpia de
buena calidad, libre de material orgánico y otras impurezas que puedan dañar el
concreto.
02.01.02.03 Encofrado y desencofrado de cimientos corridos
DESCRIPCIÓN:
Esta partida consisteen el encofrado y desencofrado de los sobrecimientos deConcreto
1:10 C:H + 30% P.M. siendo el dimensionamiento el especificado en los planos
respectivos, debiendo respetarse los estipulados en éstos en cuanto a proporciones,
materiales y otras indicaciones
La ejecución de los encofrados deberá ser con triplay de18 mm barnizado con látex en
óptimas condiciones, serán fijadas de manera que se mantengan los niveles y
dimensiones de las estructuras encofradas y evitar desplazamientos a la hora de la
colocación del concreto.

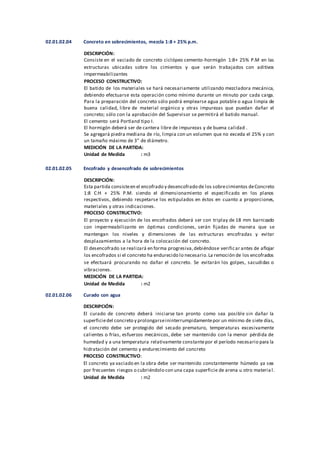

02.01.02.04 Concreto en sobrecimientos, mezcla 1:8 + 25% p.m.
DESCRIPCIÓN:
Consiste en el vaciado de concreto ciclópeo cemento-hormigón 1:8+ 25% P.M en las
estructuras ubicadas sobre los cimientos y que serán trabajados con aditivos
impermeabilizantes
El batido de los materiales se hará necesariamente utilizando mezcladora mecánica,
Para la preparación del concreto sólo podrá emplearse agua potable o agua limpia de
concreto; sólo con la aprobación del Supervisor se permitirá el batido manual.
El cemento será Portland tipo I.
El hormigón deberá ser de cantera libre de impurezas y de buena calidad .
Se agregará piedra mediana de río, limpia con un volumen que no exceda el 25% y con
un tamaño máximo de 3” de diámetro.
02.01.02.05 Encofrado y desencofrado de sobrecimientos
DESCRIPCIÓN:
materiales y otras indicaciones.
El proyecto y ejecución de los encofrados deberá ser con triplay de 18 mm barnizado
con impermeabilizante en óptimas condiciones, serán fijadas de manera que se
mantengan los niveles y dimensiones de las estructuras encofradas y evitar
desplazamientos a la hora de la colocación del concreto.
El desencofrado se realizará en forma progresiva,debiéndose verificar antes de aflojar
los encofrados si el concreto ha endurecido lo necesario.La remoción de los encofrados
se efectuará procurando no dañar el concreto. Se evitarán los golpes, sacudidas o
vibraciones.
02.01.02.06 Curado con agua
DESCRIPCIÓN:
El curado de concreto deberá iniciarse tan pronto como sea posible sin dañar la
superficiedel concreto y prolongarseininterrumpidamentepor un mínimo de siete días,
el concreto debe ser protegido del secado prematuro, temperaturas excesivamente
calientes o frías, esfuerzos mecánicos, debe ser mantenido con la menor pérdida de
humedad y a una temperatura relativamente constantepor el período necesario para la
hidratación del cemento y endurecimiento del concreto
El concreto ya vaciado en la obra debe ser mantenido constantemente húmedo ya sea
por frecuentes riesgos o cubriéndolo con una capa superficie de arena u otro materia l.

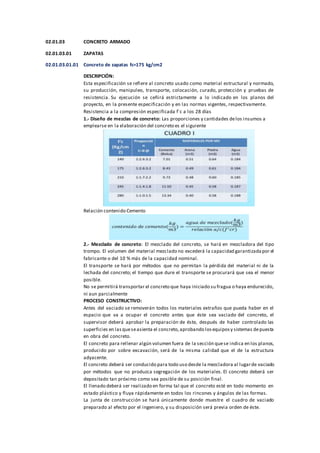

02.01.03 CONCRETO ARMADO
02.01.03.01 ZAPATAS
02.01.03.01.01 Concreto de zapatas fc=175 kg/cm2
DESCRIPCIÓN:
Esta especificación se refiere al concreto usado como material estructural y normado,
su producción, manipuleo, transporte, colocación, curado, protección y pruebas de
resistencia. Su ejecución se ceñirá estrictamente a lo indicado en los planos del
proyecto, en la presente especificación y en las normas vigentes, respectivamente.

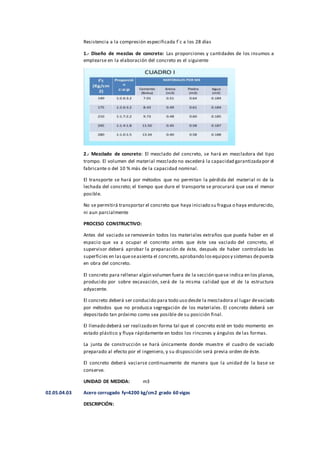

Resistencia a la compresión especificada f´c a los 28 días
1.- Diseño de mezclas de concreto: Las proporciones y cantidades delos insumos a
emplearse en la elaboración del concreto es el siguiente
Relación contenido Cemento

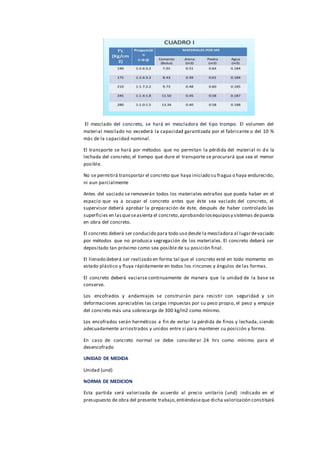

2.- Mezclado de concreto: El mezclado del concreto, se hará en mezcladora del tipo
trompo. El volumen del material mezclado no excederá la capacidad garantizadapor el
fabricante o del 10 % más de la capacidad nominal.

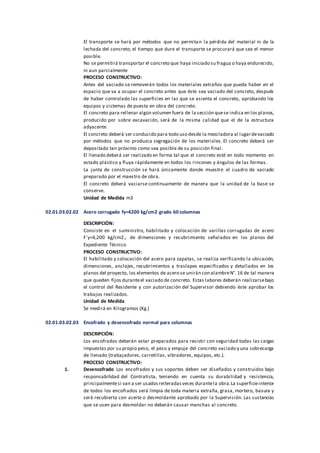

El transporte se hará por métodos que no permitan la pérdida del material ni de la
lechada del concreto; el tiempo que dure el transporte se procurará que sea el menor
posible.
No se permitirá transportar el concreto que haya iniciado su fragua o haya endurecido,
ni aun parcialmente

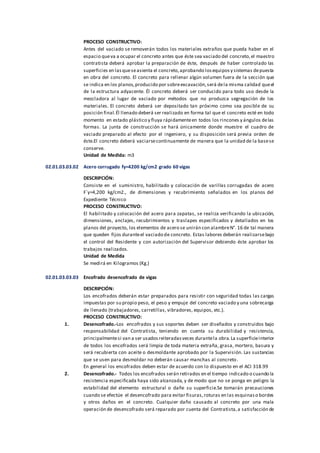

Antes del vaciado se removerán todos los materiales extraños que pueda haber en el
espacio que va a ocupar el concreto antes que éste sea vaciado del concreto, el
supervisor deberá aprobar la preparación de éste, después de haber controlado las
superficies en lasqueseasienta el concreto,aprobando losequiposy sistemas depuesta
en obra del concreto.
El concreto para rellenar algún volumen fuera de la sección quese indica en los planos,
producido por sobre excavación, será de la misma calidad que el de la estructura
adyacente.
El concreto deberá ser conducido para todo uso desde la mezcladora al lugarde vaciado
por métodos que no produzca segregación de los materiales. El concreto deberá ser
depositado tan próximo como sea posible de su posición final.
El llenado deberá ser realizado en forma tal que el concreto esté en todo momento en
estado plástico y fluya rápidamente en todos los rincones y ángulos de las formas.
La junta de construcción se hará únicamente donde muestre el cuadro de vaciado
preparado al efecto por el ingeniero, y su disposición será previa orden de éste.

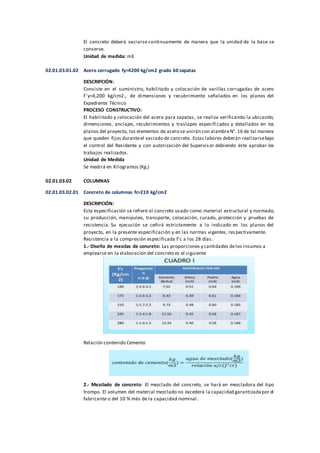

El concreto deberá vaciarse continuamente de manera que la unidad de la base se
conserve.
Unidad de medida: m3
02.01.03.01.02 Acero corrugado fy=4200 kg/cm2 grado 60 zapatas
DESCRIPCIÓN:

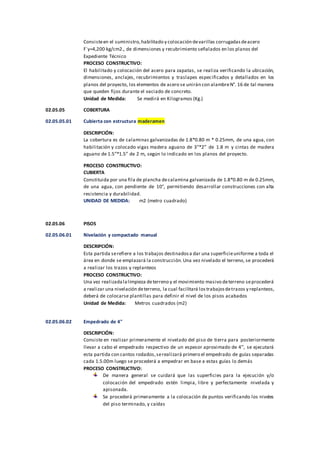

Consiste en el suministro, habilitado y colocación de varillas corrugadas de acero
F´y=4,200 kg/cm2., de dimensiones y recubrimiento señalados en los planos del
Expediente Técnico
El habilitado y colocación del acero para zapatas, se realiza verificando la ubicación,
dimensiones, anclajes, recubrimientos y traslapes especificados y detallados en los
planos del proyecto, los elementos de acero se unirán con alambreN°. 16 de tal manera
que queden fijos duranteel vaciado de concreto. Estas labores deberán realizarsebajo
el control del Residente y con autorización del Supervisor debiendo éste aprobar los
trabajos realizados.
Unidad de Medida
Se medirá en Kilogramos (Kg.)
02.01.03.02 COLUMNAS
02.01.03.02.01 Concreto de columnas fc=210 kg/cm2
DESCRIPCIÓN:
Resistencia a la compresión especificada f´c a los 28 días.

posible.
ni aun parcialmente
espacio que va a ocupar el concreto antes que éste sea vaciado del concreto, después
de haber controlado las superficies en las que se asienta el concreto, aprobando los
equipos y sistemas de puesta en obra del concreto.
adyacente.
El concreto deberá ser conducido para todo uso desde la mezcladora al lugardevaciado
preparado por el maestro de obra.
conserve.
Unidad de Medida m3
02.01.03.02.02 Acero corrugado fy=4200 kg/cm2 grado 60 columnas
DESCRIPCIÓN:
Expediente Técnico
Unidad de Medida
02.01.03.02.03 Encofrado y desencofrado normal para columnas
DESCRIPCIÓN:
Los encofrados deberán estar preparados para resistir con seguridad todas las cargas
impuestas por su propio peso, el peso y empuje del concreto vaciado y una sobrecarga
de llenado (trabajadores, carretillas, vibradores, equipos, etc.).
1. Desencofrado Los encofrados y sus soportes deben ser diseñados y construidos bajo
responsabilidad del Contratista, teniendo en cuenta su durabilidad y resistencia,
principalmentesi van a ser usadosreiteradasveces durantela obra.La superficieinterior
de todos los encofrados será limpia de toda materia extraña, grasa, mortero, basura y
será recubierta con aceite o desmoldante aprobado por la Supervisión. Las sustancias
que se usen para desmoldar no deberán causar manchas al concreto.

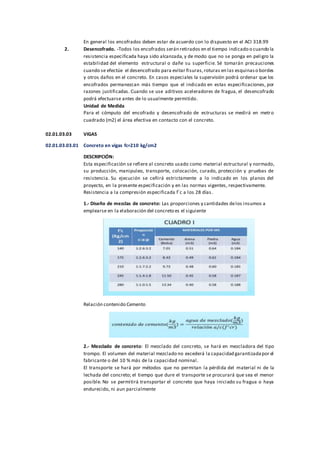

En general los encofrados deben estar de acuerdo con lo dispuesto en el ACI 318.99
2. Desencofrado. -Todos los encofrados serán retirados en el tiempo indicado o cuando la
resistencia especificada haya sido alcanzada, y de modo que no se ponga en peligro la
estabilidad del elemento estructural o dañe su superficie. Sé tomarán precauciones
cuando se efectúe el desencofrado para evitar fisuras,roturas en las esquinaso bordes
y otros daños en el concreto. En casos especiales la supervisión podrá ordenar que los
encofrados permanezcan más tiempo que el indicado en estas especificaciones, por
razones justificadas. Cuando se use aditivos aceleradores de fragua, el desencofrado
podrá efectuarse antes de lo usualmente permitido.
Unidad de Medida
Para el cómputo del encofrado y desencofrado de estructuras se medirá en metro
cuadrado (m2) el área efectiva en contacto con el concreto.
02.01.03.03 VIGAS
02.01.03.03.01 Concreto en vigas fc=210 kg/cm2
DESCRIPCIÓN:
Resistencia a la compresión especificada f´c a los 28 días.
posible. No se permitirá transportar el concreto que haya iniciado su fragua o haya
endurecido, ni aun parcialmente

espacio queva a ocupar el concreto antes que éste sea vaciado del concreto,el maestro
contratista deberá aprobar la preparación de éste, después de haber controlado las
en obra del concreto. El concreto para rellenar algún volumen fuera de la sección que
se indica en los planos,producido por sobreexcavación,será dela misma calidad queel
de la estructura adyacente. Él concreto deberá ser conducido para todo uso desde la
mezcladora al lugar de vaciado por métodos que no produzca segregación de los
materiales. El concreto deberá ser depositado tan próximo como sea posible de su
posición final.Él llenado deberá ser realizado en forma tal que el concreto esté en todo
momento en estado plástico y fluya rápidamenteen todos los rincones y ángulos delas
formas. La junta de construcción se hará únicamente donde muestre el cuadro de
vaciado preparado al efecto por el ingeniero, y su disposición será previa orden de
éste.El concreto deberá vaciarsecontinuamente de manera que la unidad de la basese
conserve.
Unidad de Medida: m3
02.01.03.03.02 Acero corrugado fy=4200 kg/cm2 grado 60 vigas
DESCRIPCIÓN:
Expediente Técnico
Unidad de Medida
02.01.03.03.03 Encofrado desencofrado de vigas
DESCRIPCIÓN:
1. Desencofrado.-Los encofrados y sus soportes deben ser diseñados y construidos bajo
responsabilidad del Contratista, teniendo en cuenta su durabilidad y resistencia,
principalmentesi van a ser usadosreiteradasveces durantela obra.La superficieinterior
de todos los encofrados será limpia de toda materia extraña, grasa, mortero, basura y
será recubierta con aceite o desmoldante aprobado por la Supervisión. Las sustancias
que se usen para desmoldar no deberán causar manchas al concreto.
En general los encofrados deben estar de acuerdo con lo dispuesto en el ACI 318.99
2. Desencofrado.- Todos los encofrados serán retirados en el tiempo indicado o cuando la
resistencia especificada haya sido alcanzada, y de modo que no se ponga en peligro la
estabilidad del elemento estructural o dañe su superficie.Se tomarán precauciones
cuando se efectúe el desencofrado para evitar fisuras,roturas en las esquinaso bordes
y otros daños en el concreto. Cualquier daño causado al concreto por una mala
operación de desencofrado será reparado por cuenta del Contratista,a satisfacción de

la supervisión. En casos especiales la supervisión podrá ordenar que los encofrados
permanezcan más tiempo que el indicado en estas especificaciones, por razones
justificadas. Cuando se use aditivos aceleradores de fragua, el desencofrado podrá
efectuarse antes de lo usualmente permitido, contando para ello con la aprobación de
la Supervisión.
Unidad de Medición:
Para el cómputo del encofrado y desencofrado de estructuras se medirá en metro
cuadrado (m2) el área efectiva en contacto con el concreto.
02.01.03.03.04 Curado con agua
DESCRIPCIÓN:
El curado de concreto deberá iniciarse tan pronto como sea posible sin dañar la
superficiedel concreto y prolongarseininterrumpidamentepor un mínimo de siete días,
el concreto debe ser protegido del secado prematuro, temperaturas excesivamente
calientes o frías, esfuerzos mecánicos, debe ser mantenido con la menor pérdida de
humedad y a una temperatura relativamente constantepor el período necesario para la
hidratación del cemento y endurecimiento del concreto
El concreto ya vaciado en la obra debe ser mantenido constantemente húmedo ya sea
por frecuentes riesgos o cubriéndolo con una capa superficie de arena u otro material.
02.01.04 ESTRUCTURA METALICA
02.01.04.01 Columnas metálicas de 3"
DESCRIPCIÓN:
Comprende la partida del izado decolumnas Metálico con tubo cuadrado LAC de 3”que
se desarrollara según lo indicado en los planos del proyecto.
Dentro de esta partida se considerarán todos los elementos como tubos metálicos LAC
A500 además de los elementos de conexiones metálicas (soldadura) indicados en los
planos así mismo la pintura anticorrosiva en base a zincromato para proteger la
estructura.
MATERIALES:
Tubo LAC ASTM A500:
Será fabricado con acero al carbono laminado en caliente(LAC), utilizando el sistema de
soldadura por resistencia eléctrica por inducción de alta frecuencia (ERW).
Pintura Anticorrosiva base zincromato:
Se aplicarálapinturaanticorrosivaa basederesinas sintéticaselaborado con pigmentos
inhibidores de la corrosión que evita que el metal pintado se oxide por efecto de la

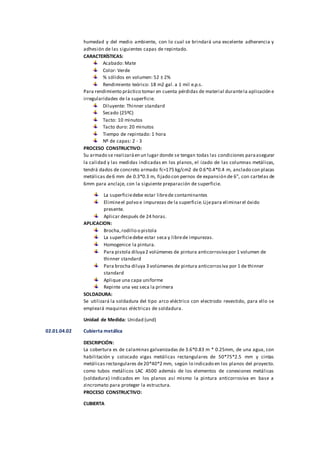

humedad y del medio ambiente, con lo cual se brindará una excelente adherencia y
adhesión de las siguientes capas de repintado.
CARACTERÍSTICAS:
Acabado: Mate
Color: Verde
% sólidos en volumen: 52 ± 2%
Rendimiento teórico: 18 m2 gal. a 1 mil e.p.s.
Para rendimiento práctico tomar en cuenta pérdidas de material durantela aplicación e
irregularidades de la superficie.
Diluyente: Thinner standard
Secado (25ºC)
Tacto: 10 minutos
Tacto duro: 20 minutos
Tiempo de repintado: 1 hora
Nº de capas: 2 - 3
Su armado se realizaráen un lugar donde se tengan todas las condiciones paraasegurar
la calidad y las medidas indicadas en los planos, el izado de las columnas metálicas,
tendrá dados de concreto armado fc=175 kg/cm2 de 0.6*0.4*0.4 m, anclado con placas
metálicas de6 mm de 0.3*0.3 m, fijado con pernos de expansión de 6”, con cartelas de
6mm para anclaje, con la siguiente preparación de superficie.
La superficiedebe estar librede contaminantes
Elimineel polvo e impurezas de la superficie.Lijepara eliminarel óxido
presente.
Aplicar después de 24 horas.
APLICACION:
Brocha,rodillo o pistola
La superficiedebe estar seca y librede impurezas.
Homogenice la pintura.
Para pistola diluya2 volúmenes de pintura anticorrosiva por 1 volumen de
thinner standard
Para brocha diluya 3 volúmenes de pintura anticorrosiva por 1 de thinner
standard
Aplique una capa uniforme
Repinte una vez seca la primera
SOLDADURA:
Se utilizará la soldadura del tipo arco eléctrico con electrodo revestido, para ello se
empleará maquinas eléctricas de soldadura.
Unidad de Medida: Unidad (und)
02.01.04.02 Cubierta metálica
DESCRIPCIÓN:
La cobertura es de calaminas galvanizadas de 3.6*0.83 m * 0.25mm, de una agua, con
habilitación y colocado vigas metálicas rectangulares de 50*75*2.5 mm y cintas
metálicas rectangulares de20*40*2 mm, según lo indicado en los planos del proyecto.
como tubos metálicos LAC A500 además de los elementos de conexiones metálicas
(soldadura) indicados en los planos así mismo la pintura anticorrosiva en base a
zincromato para proteger la estructura.
CUBIERTA

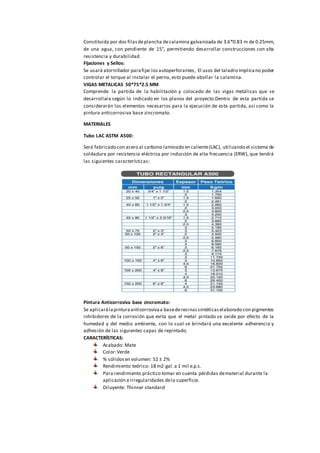

Constituida por dos filasdeplancha decalamina galvanizada de 3.6*0.83 m de 0.25mm,
de una agua, con pendiente de 15°, permitiendo desarrollar construcciones con alta
resistencia y durabilidad.
Fijaciones y Sellos:
Se usará atornillador parafijar los autoperforantes, El usos del taladro implicano poder
controlar el torque al instalar el perno, esto puede abollar la calamina.
VIGAS METALICAS 50*75*2.5 MM
Comprende la partida de la habilitación y colocado de las vigas metálicas que se
desarrollara según lo indicado en los planos del proyecto.Dentro de esta partida se
considerarán los elementos necesarios para la ejecución de esta partida, así como la
pintura anticorrosiva base zincromato.
MATERIALES
Tubo LAC ASTM A500:
soldadura por resistencia eléctrica por inducción de alta frecuencia (ERW), que tendrá
las siguientes características:

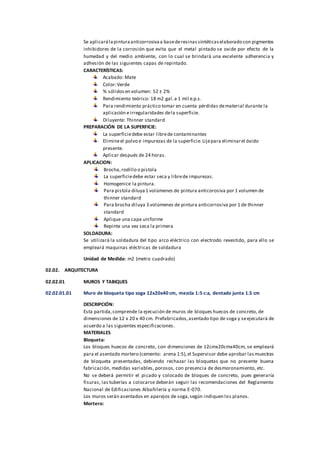

Se aplicarálapinturaanticorrosivaa basederesinassintéticaselaborado con pigmentos
CARACTERÍSTICAS:
Acabado: Mate
Color:Verde
% sólidosen volumen: 52 ± 2%
Rendimiento teórico: 18 m2 gal.a 1 mil e.p.s.
Para rendimiento práctico tomar en cuenta pérdidas dematerial durante la
aplicación eirregularidades dela superficie.

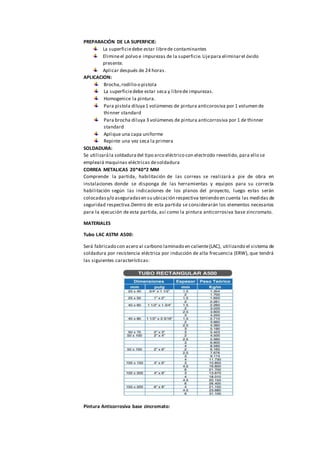

PREPARACIÓN DE LA SUPERFICIE:
presente.
APLICACION:
Para pistola diluya 1 volúmenes de pintura anticorosiva por 1 volumen de
thinner standard
standard
SOLDADURA:
Se utilizarála soldaduradel tipo arco eléctrico con electrodo revestido, para ello se
empleará maquinas eléctricas desoldadura
CORREA METALICAS 20*40*2 MM
Comprende la partida, habilitación de las correas se realizará a pie de obra en
instalaciones donde se disponga de las herramientas y equipos para su correcta
habilitación según las indicaciones de los planos del proyecto, luego estas serán
colocadasy/o aseguradasen su ubicación respectiva teniendo en cuenta las medidas de
seguridad respectiva.Dentro de esta partida se considerarán los elementos necesarios
para la ejecución de esta partida, así como la pintura anticorrosiva base zincromato.
MATERIALES
Tubo LAC ASTM A500:
soldadura por resistencia eléctrica por inducción de alta frecuencia (ERW), que tendrá
las siguientes características:

Se aplicarálapinturaanticorrosivaa basederesinassintéticaselaborado con pigmentos
CARACTERÍSTICAS:
Acabado: Mate
Color:Verde
% sólidosen volumen: 52 ± 2%
Rendimiento teórico: 18 m2 gal.a 1 mil e.p.s.
Para rendimiento práctico tomar en cuenta pérdidas dematerial durante la
aplicación eirregularidades dela superficie.
PREPARACIÓN DE LA SUPERFICIE:
presente.
APLICACION:
Para pistola diluya 1 volúmenes de pintura anticorosiva por 1 volumen de
thinner standard
standard
SOLDADURA:
Se utilizará la soldadura del tipo arco eléctrico con electrodo revestido, para ello se
empleará maquinas eléctricas de soldadura
Unidad de Medida: m2 (metro cuadrado)
02.02. ARQUITECTURA
02.02.01 MUROS Y TABIQUES
02.02.01.01 Muro de bloqueta tipo soga 12x20x40 cm, mezcla 1:5 c:a, dentado junta 1.5 cm
DESCRIPCIÓN:
Esta partida,comprende la ejecución de muros de bloques huecos de concreto, de
dimensiones de 12 x 20 x 40 cm. Prefabricados,asentado tipo de soga y seejecutará de
acuerdo a las siguientes especificaciones.
MATERIALES
Bloqueta:
Los bloques huecos de concreto, con dimensiones de 12cmx20cmx40cm, se empleará
para el asentado mortero (cemento: arena 1:5),el Supervisor debe aprobar lasmuestras
de bloqueta presentadas, debiendo rechazar las bloquetas que no presente buena
fabricación, medidas variables, porosos, con presencia de desmoronamiento, etc.
No se deberá permitir el picado y colocado de bloques de concreto, pues generaría
fisuras, las tuberías a colocarse deberán seguir las recomendaciones del Reglamento
Nacional de Edificaciones Albañilería y norma E-070.
Los muros serán asentados en aparejos de soga,según indiquen los planos.
Mortero:

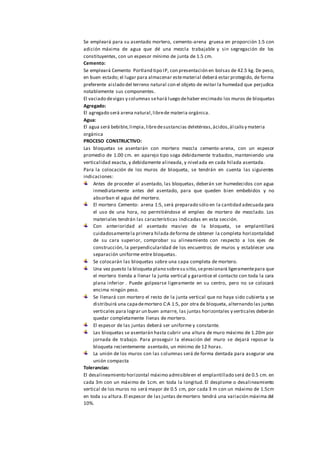

Se empleará para su asentado mortero, cemento-arena gruesa en proporción 1:5 con
adición máxima de agua que dé una mezcla trabajable y sin segregación de los
constituyentes, con un espesor mínimo de junta de 1.5 cm.
Cemento:
Se empleará Cemento Portland tipo IP, con presentación en bolsas de 42.5 kg. De peso,
en buen estado; el lugar para almacenar estematerial deberá estar protegido, de forma
preferente aislado del terreno natural con el objeto de evitar la humedad que perjudica
notablemente sus componentes.
El vaciado devigas y columnas sehará luego dehaber encimado los muros de bloquetas
Agregado:
El agregado será arena natural,librede materia orgánica.
Agua:
El agua será bebible,limpia,libredesustancias deletéreas,ácidos,álcalisy materia
orgánica
Las bloquetas se asentarán con mortero mezcla cemento-arena, con un espesor
promedio de 1.00 cm. en aparejo tipo soga debidamente trabados, manteniendo una
verticalidad exacta, y debidamente alineada, y nivelada en cada hilada asentada.
Para la colocación de los muros de bloqueta, se tendrán en cuenta las siguientes
indicaciones:
Antes de proceder al asentado, las bloquetas, deberán ser humedecidos con agua
inmediatamente antes del asentado, para que queden bien embebidos y no
absorban el agua del mortero.
El mortero Cemento: arena 1:5, será preparado sólo en la cantidad adecuada para
el uso de una hora, no permitiéndose el empleo de mortero de mezclado. Los
materiales tendrán las características indicadas en esta sección.
Con anterioridad al asentado masivo de la bloqueta, se emplantillará
cuidadosamentela primera hilada deforma de obtener la completa horizontalidad
de su cara superior, comprobar su alineamiento con respecto a los ejes de
construcción, la perpendicularidad de los encuentros de muros y establecer una
separación uniforme entre bloquetas.
Se colocarán las bloquetas sobre una capa completa de mortero.
Una vez puesto la bloqueta plano sobresu sitio,sepresionará ligeramentepara que
el mortero tienda a llenar la junta vertical y garantice el contacto con toda la cara
plana inferior . Puede golpearse ligeramente en su centro, pero no se colocará
encima ningún peso.

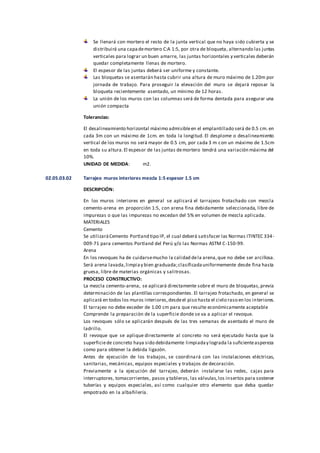

Se llenará con mortero el resto de la junta vertical que no haya sido cubierta y se
distribuirá una capademortero C:A 1:5, por otra de bloqueta, alternando las juntas
verticales para lograr un buen amarre, las juntas horizontales y verticales deberán
quedar completamente llenas de mortero.
El espesor de las juntas deberá ser uniforme y constante.
Las bloquetas se asentarán hasta cubrir una altura de muro máximo de 1.20m por
jornada de trabajo. Para proseguir la elevación del muro se dejará reposar la
bloqueta recientemente asentado, un mínimo de 12 horas.
La unión de los muros con las columnas será de forma dentada para asegurar una
unión compacta
Tolerancias:
El desalineamiento horizontal máximo admisibleen el emplantillado será de 0.5 cm. en
cada 3m con un máximo de 1cm. en toda la longitud. El desplome o desalineamiento
vertical de los muros no será mayor de 0.5 cm, por cada 3 m con un máximo de 1.5cm
en toda su altura.El espesor de las juntas demortero tendrá una variación máxima del
10%.

Unidad de Medida
Metro cuadrado (m2).

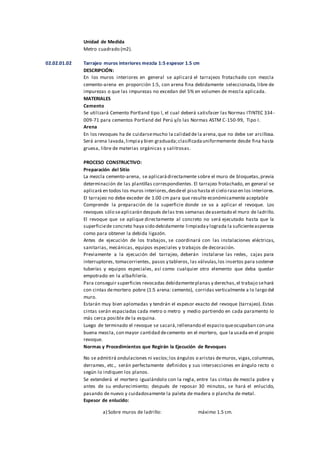

02.02.01.02 Tarrajeo muros interiores mezcla 1:5 espesor 1.5 cm
DESCRIPCIÓN:
En los muros interiores en general se aplicará el tarrajeos frotachado con mezcla
cemento-arena en proporción 1:5, con arena fina debidamente seleccionada, libre de
impurezas o que las impurezas no excedan del 5% en volumen de mezcla aplicada.
MATERIALES
Cemento
Se utilizará Cemento Portland tipo I, el cual deberá satisfacer las Normas ITINTEC 334-
009-71 para cementos Portland del Perú y/o las Normas ASTM C-150-99, Tipo I.
Arena
En los revoques ha de cuidarsemucho la calidad de la arena,que no debe ser arcillosa.
Será arena lavada,limpiay bien graduada;clasificadauniformemente desde fina hasta
gruesa, libre de materias orgánicas y salitrosas.
Preparación del Sitio
La mezcla cemento-arena, se aplicarádirectamente sobre el muro de bloquetas,previa
determinación de las plantillas correspondientes. El tarrajeo frotachado, en general se
aplicará en todos los muros interiores,desdeel piso hasta el cielo raso en los interiores.
El tarrajeo no debe exceder de 1.00 cm para que resulte económicamente aceptable
Comprende la preparación de la superficie donde se va a aplicar el revoque. Los
revoques sólo seaplicarán después delas tres semanas deasentado el muro de ladrillo.
El revoque que se aplique directamente al concreto no será ejecutado hasta que la
superficiede concreto haya sido debidamente limpiaday lograda la suficienteaspereza
como para obtener la debida ligazón.
Antes de ejecución de los trabajos, se coordinará con las instalaciones eléctricas,
sanitarias, mecánicas, equipos especiales y trabajos de decoración.

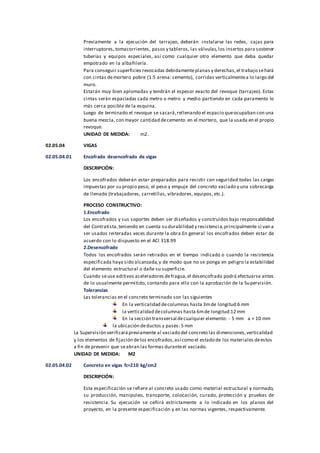

Previamente a la ejecución del tarrajeo, deberán instalarse las redes, cajas para
interruptores, tomacorrientes, pasos y tableros, las válvulas,los insertos para sostener
tuberías y equipos especiales, así como cualquier otro elemento que deba quedar
empotrado en la albañilería.

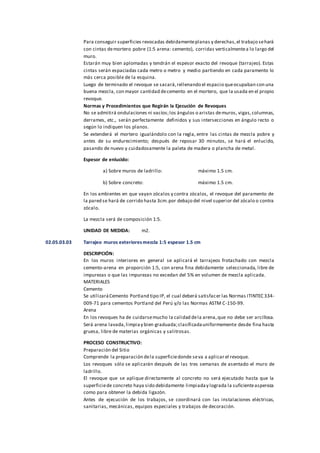

Para conseguir superficies revocadas debidamenteplanas y derechas,el trabajo sehará
con cintas demortero pobre (1:5 arena: cemento), corridas verticalmente a lo largo del
muro.
Estarán muy bien aplomadas y tendrán el espesor exacto del revoque (tarrajeo). Estas
cintas serán espaciadas cada metro o metro y medio partiendo en cada paramento lo
más cerca posible de la esquina.
Luego de terminado el revoque se sacará,rellenando el espacio queocupaban con una
buena mezcla, con mayor cantidad decemento en el mortero, que la usada en el propio
revoque.
Normas y Procedimientos que Regirán la Ejecución de Revoques
No se admitirá ondulaciones ni vacíos;los ángulos o aristas demuros, vigas,columnas,
derrames, etc., serán perfectamente definidos y sus intersecciones en ángulo recto o
según lo indiquen los planos.
Se extenderá el mortero igualándolo con la regla, entre las cintas de mezcla pobre y
antes de su endurecimiento; después de reposar 30 minutos, se hará el enlucido,
pasando de nuevo y cuidadosamente la paleta de madera o plancha de metal.
Espesor de enlucido:
a) Sobre muros de ladrillo: máximo 1.5 cm.

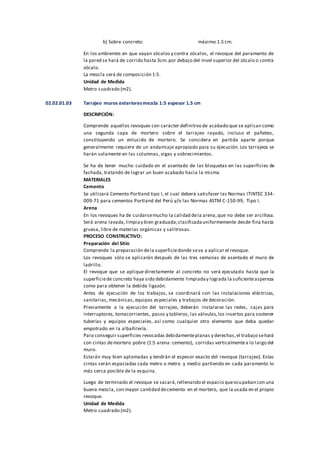

b) Sobre concreto: máximo 1.5 cm.
En los ambientes en que vayan zócalos y contra zócalos, el revoque del paramento de
la pared se hará de corrido hasta 3cm.por debajo del nivel superior del zócalo o contra
zócalo.
La mezcla será de composición 1:5.
Unidad de Medida
02.02.01.03 Tarrajeo muros exterioresmezcla 1:5 espesor 1.5 cm
DESCRIPCIÓN:
Comprende aquellos revoques con carácter definitivo de acabado que se aplican como
una segunda capa de mortero sobre el tarrajeo rayado, incluso el pañeteo,
constituyendo un enlucido de mortero. Se considera en partida aparte porque
generalmente requiere de un andamiaje apropiado para su ejecución. Los tarrajeos se
harán solamente en las columnas, vigas y sobrecimientos.
Se ha de tener mucho cuidado en el asentado de las bloquetas en las superficies de
fachada, tratando de lograr un buen acabado hacia la misma
MATERIALES
Cemento
Arena
En los revoques ha de cuidarsemucho la calidad dela arena,que no debe ser arcillosa.
Comprende la preparación dela superficiedonde seva a aplicar el revoque.
Los revoques sólo se aplicarán después de las tres semanas de asentado el muro de
ladrillo.
con cintas demortero pobre (1:5 arena: cemento), corridas verticalmentea lo largo del
muro.
revoque.
Unidad de Medida

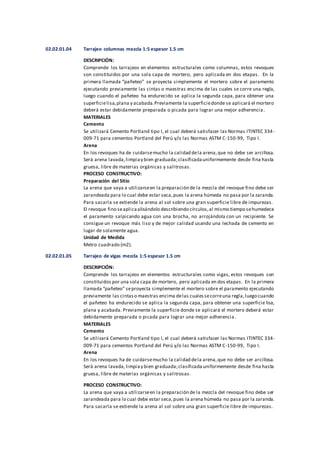

02.02.01.04 Tarrajeo columnas mezcla 1:5 espesor 1.5 cm
DESCRIPCIÓN:
Comprende los tarrajeos en elementos estructurales como columnas, estos revoques
son constituidos por una sola capa de mortero, pero aplicada en dos etapas. En la
primera llamada “pañeteo” se proyecta simplemente el mortero sobre el paramento
ejecutando previamente las cintas o maestras encima de las cuales se corre una regla,
luego cuando el pañeteo ha endurecido se aplica la segunda capa, para obtener una
superficielisa,plana y acabada.Previamente la superficiedonde se aplicará el mortero
deberá estar debidamente preparada o picada para lograr una mejor adherencia.
MATERIALES
Cemento
Arena
La arena que vaya a utilizarseen la preparación de la mezcla del revoque fino debe ser
zarandeada para lo cual debe estar seca,pues la arena húmeda no pasa por la zaranda.
Para sacarla se extiende la arena al sol sobre una gran superficie libre de impurezas.
El revoque fino seaplicaalisándolo describiendo círculos,al mismo tiempo sehumedece
el paramento salpicando agua con una brocha, no arrojándola con un recipiente. Se
consigue un revoque más liso y de mejor calidad usando una lechada de cemento en
lugar de solamente agua.
Unidad de Medida
02.02.01.05 Tarrajeo de vigas mezcla 1:5 espesor 1.5 cm
DESCRIPCIÓN:
Comprende los tarrajeos en elementos estructurales como vigas, estos revoques son
constituidos por una sola capa de mortero, pero aplicada en dos etapas. En la primera
llamada “pañeteo” seproyecta simplemente el mortero sobre el paramento ejecutando
previamente las cintaso maestras encima delas cualessecorreuna regla,luego cuando
el pañeteo ha endurecido se aplica la segunda capa, para obtener una superficie lisa,
plana y acabada. Previamente la superficie donde se aplicará el mortero deberá estar
debidamente preparada o picada para lograr una mejor adherencia.
MATERIALES
Cemento
Arena
La arena que vaya a utilizarseen la preparación de la mezcla del revoque fino debe ser
zarandeada para lo cual debe estar seca,pues la arena húmeda no pasa por la zaranda.
Para sacarla se extiende la arena al sol sobre una gran superficie libre de impurezas.

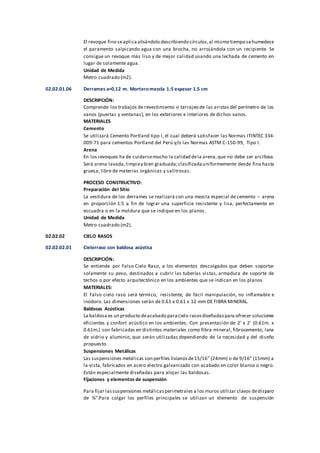

El revoque fino seaplicaalisándolo describiendo círculos,al mismo tiempo sehumedece
el paramento salpicando agua con una brocha, no arrojándola con un recipiente. Se
consigue un revoque más liso y de mejor calidad usando una lechada de cemento en
lugar de solamente agua.
Unidad de Medida
02.02.01.06 Derrames a=0.12 m. Mortero mezcla 1:5 espesor 1.5 cm
DESCRIPCIÓN:
Comprende los trabajos de revestimiento o tarrajeo de las aristas del perímetro de los
vanos (puertas y ventanas), en los exteriores e interiores de dichos vanos.
MATERIALES
Cemento
Arena
La vestidura de los derrames se realizará con una mezcla especial de cemento – arena
en proporción 1:5 a fin de lograr una superficie resistente y lisa, perfectamente en
escuadra o en la moldura que se indique en los planos.
Unidad de Medida
02.02.02 CIELO RASOS
02.02.02.01 Cielorraso con baldosa acústica
DESCRIPCIÓN:
Se entiende por Falso Cielo Raso, a los elementos descolgados que deben soportar
solamente su peso, destinados a cubrir las tuberías vistas, armadura de soporte de
techos o por efecto arquitectónico en los ambientes que se indican en los planos
MATERIALES:
El Falso cielo raso será térmico, resistente, de fácil manipulación, no inflamable e
inodoro. Las dimensiones serán de 0.61 x 0.61 x 12 mm DE FIBRA MINERAL.
Baldosas Acústicas
La baldosa es un producto deacabado paracielo rasosdiseñadaspara ofrecer soluciones
eficientes y confort acústico en los ambientes. Con presentación de 2’ x 2’ (0.61m. x
0.61m.) son fabricadas en distintos materiales como fibra mineral, fibrocemento, lana
de vidrio y aluminio, que serán utilizadas dependiendo de la necesidad y del diseño
propuesto.
Suspensiones Metálicas
Las suspensiones metálicas son perfiles livianosde15/16” (24mm) o de 9/16” (15mm) a
la vista, fabricados en acero electro galvanizado con acabado en color blanco o negro.
Están especialmente diseñadas para alojar las baldosas.
Fijaciones y elementos de suspensión
Para fijar lassuspensiones metálicasperimetrales a los muros utilizar clavos dedisparo
de ¾”.Para colgar los perfiles principales se utilizan un elemento de suspensión

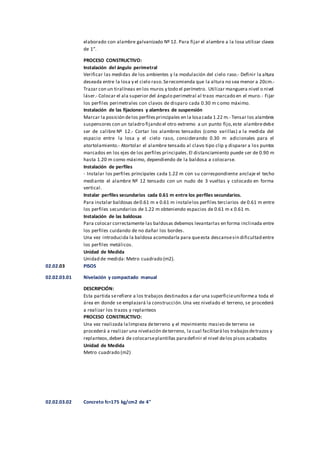

elaborado con alambre galvanizado Nº 12. Para fijar el alambre a la losa utilizar clavos
de 1”.
Instalación del ángulo perimetral
Verificar las medidas de los ambientes y la modulación del cielo raso.- Definir la altura
deseada entre la losa y el cielo raso.Serecomienda que la altura no sea menor a 20cm.-
Trazar con un tiralíneas en los muros y todo el perímetro. Utilizar manguera nivel o nivel
láser.- Colocar el ala superior del ángulo perimetral al trazo marcado en el muro.- Fijar
los perfiles perimetrales con clavos de disparo cada 0.30 m como máximo.
Instalación de las fijaciones y alambres de suspensión
Marcar la posición delos perfilesprincipales en la losacada 1.22 m.- Tensar los alambres
suspensores con un taladro fijando el otro extremo a un punto fijo,este alambredebe
ser de calibre Nº 12.- Cortar los alambres tensados (como varillas) a la medida del
espacio entre la losa y el cielo raso, considerando 0.30 m adicionales para el
atortolamiento.- Atortolar el alambre tensado al clavo tipo clip y disparar a los puntos
marcados en los ejes de los perfiles principales.El distanciamiento puede ser de 0.90 m
hasta 1.20 m como máximo, dependiendo de la baldosa a colocarse.
Instalación de perfiles
- Instalar los perfiles principales cada 1.22 m con su correspondiente anclaje el techo
mediante el alambre Nº 12 tensado con un nudo de 3 vueltas y colocado en forma
vertical.
Instalar perfiles secundarios cada 0.61 m entre los perfiles secundarios.
Para instalar baldosas de0.61 m x 0.61 m instalelos perfiles terciarios de 0.61 m entre
los perfiles secundarios de 1.22 m obteniendo espacios de 0.61 m x 0.61 m.
Instalación de las baldosas
Para colocar correctamente las baldosas debemos levantarlas en forma inclinada entre
los perfiles cuidando de no dañar los bordes.
Una vez introducida la baldosa acomodarla para queesta descansesin dificultad entre
los perfiles metálicos.
Unidad de Medida
Unidad de medida: Metro cuadrado (m2).
02.02.03 PISOS
02.02.03.01 Nivelación y compactado manual
DESCRIPCIÓN:
Esta partida serefiere a los trabajos destinados a dar una superficieuniformea toda el
área en donde se emplazará la construcción.Una vez nivelado el terreno, se procederá
a realizar los trazos y replanteos
Una vez realizada lalimpieza deterreno y el movimiento masivo de terreno se
procederá a realizar una nivelación deterreno, la cual facilitarálos trabajosdetrazos y
replanteos,deberá de colocarseplantillas paradefinir el nivel delos pisos acabados
Unidad de Medida
Metro cuadrado (m2)
02.02.03.02 Concreto fc=175 kg/cm2 de 4"

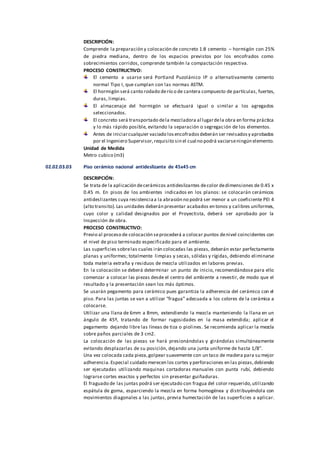

DESCRIPCIÓN:
Comprende la preparación y colocación de concreto 1:8 cemento – hormigón con 25%
de piedra mediana, dentro de los espacios previstos por los encofrados como
sobrecimientos corridos, comprende también la compactación respectiva.
El cemento a usarse será Portland Puzolánico IP o alternativamente cemento
normal Tipo I, que cumplan con las normas ASTM.
El hormigón será canto rodado derío o de cantera compuesto de partículas, fuertes,
duras, limpias.
El almacenaje del hormigón se efectuará igual o similar a los agregados
seleccionados.
El concreto será transportado dela mezcladora al lugardela obra en forma práctica
y lo más rápido posible, evitando la separación o segregación de los elementos.
Antes de iniciarcualquier vaciado losencofradosdeberán ser revisadosy aprobados
por el Ingeniero Supervisor,requisito sin el cual no podrá vaciarseningún elemento.
Unidad de Medida
Metro cubico (m3)
02.02.03.03 Piso cerámico nacional antideslizante de 45x45 cm
DESCRIPCIÓN:
Se trata de la aplicación decerámicos antideslizantes decolor dedimensiones de 0.45 x
0.45 m. En pisos de los ambientes indicados en los planos: se colocarán cerámicos
antideslizantes cuya resistenciaa la abrasión no podrá ser menor a un coeficiente PEI 4
(alto transito).Las unidades deberán presentar acabados en tonos y calibres uniformes,
cuyo color y calidad designados por el Proyectista, deberá ser aprobado por la
Inspección de obra.
Previo al proceso de colocación seprocederá a colocar puntos denivel coincidentes con
el nivel de piso terminado especificado para el ambiente.
Las superficies sobrelas cuales irán colocadas las piezas, deberán estar perfectamente
planas y uniformes; totalmente limpias y secas, sólidas y rígidas, debiendo eliminarse
toda materia extraña y residuos de mezcla utilizados en labores previas.
En la colocación se deberá determinar un punto de inicio, recomendándose para ello
comenzar a colocar las piezas desde el centro del ambiente a revestir, de modo que el
resultado y la presentación sean los más óptimos.
Se usarán pegamento para cerámico pues garantiza la adherencia del cerámico con el
piso. Para las juntas se van a utilizar “fragua” adecuada a los colores de la cerámica a
colocarse.
Utilizar una llana de 6mm a 8mm, extendiendo la mezcla manteniendo la llana en un
ángulo de 45º, tratando de formar rugosidades en la masa extendida; aplicar el
pegamento dejando libre las líneas de tiza o piolines. Se recomienda aplicar la mezcla
sobre paños parciales de 3 cm2.
La colocación de las piezas se hará presionándolas y girándolas simultáneamente
evitando desplazarlas de su posición, dejando una junta uniforme de hasta 1/8”.
Una vez colocada cada pieza,golpear suavemente con un taco de madera para su mejor
adherencia.Especial cuidado merecen los cortes y perforaciones en las piezas,debiendo
ser ejecutadas utilizando maquinas cortadoras manuales con punta rubí, debiendo
lograrse cortes exactos y perfectos sin presentar guiñaduras.
El fraguado de las juntas podrá ser ejecutado con fragua del color requerido,utilizando
espátula de goma, esparciendo la mezcla en forma homogénea y distribuyéndola con
movimientos diagonales a las juntas, previa humectación de las superficies a aplicar.

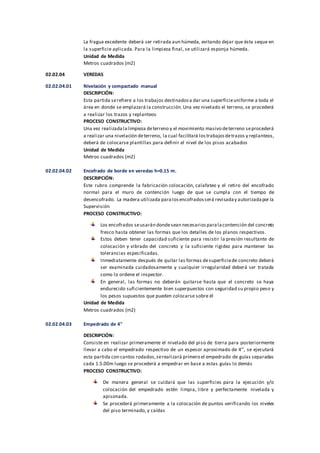

La fragua excedente deberá ser retirada aun húmeda, evitando dejar que ésta seque en
la superficie aplicada. Para la limpieza final, se utilizará esponja húmeda.
Unidad de Medida
Metros cuadrados (m2)
02.02.04 VEREDAS
DESCRIPCIÓN:
Esta partida serefiere a los trabajos destinadosa dar una superficieuniforme a toda el
Una vez realizadalalimpieza deterreno y el movimiento masivo deterreno seprocederá
a realizar una nivelación deterreno, la cual facilitará lostrabajosdetrazos y replanteos,
deberá de colocarse plantillas para definir el nivel de los pisos acabados
Unidad de Medida
02.02.04.02 Encofrado de borde en veredas h=0.15 m.
DESCRIPCIÓN:
Este rubro comprende la fabricación colocación, calafateo y el retiro del encofrado
normal para el muro de contención luego de que se cumpla con el tiempo de
desencofrado. La madera utilizada paralosencofradosserá revisaday autorizadapor la
Supervisión
Los encofrados seusarán dondesean necesariosparalacontención del concreto
fresco hasta obtener las formas que los detalles de los planos respectivos.
Estos deben tener capacidad suficiente para resistir la presión resultante de
colocación y vibrado del concreto y la suficiente rigidez para mantener las
tolerancias especificadas.
Inmediatamente después de quitar las formas desuperficiede concreto deberá
ser examinada cuidadosamente y cualquier irregularidad deberá ser tratada
como lo ordene el inspector.
En general, las formas no deberán quitarse hasta que el concreto se haya
endurecido suficientemente bien superpuestos con seguridad su propio peso y
los pesos supuestos que pueden colocarse sobre él
Unidad de Medida
02.02.04.03 Empedrado de 4"
DESCRIPCIÓN:
Consiste en realizar primeramente el nivelado del piso de tierra para posteriormente
llevar a cabo el empedrado respectivo de un espesor aproximado de 4’’, se ejecutará
esta partida con cantos rodados,serealizará primero el empedrado de guías separadas
cada 1.5.00m luego se procederá a empedrar en base a estas guías lo demás

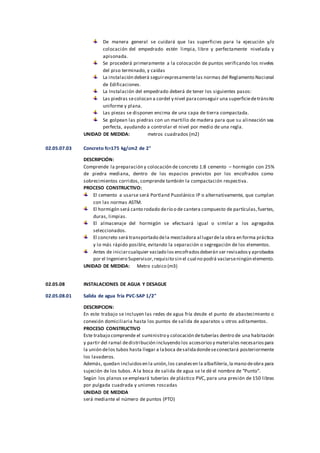

De manera general se cuidará que las superficies para la ejecución y/o
colocación del empedrado estén limpia, libre y perfectamente nivelada y
apisonada.
Se procederá primeramente a la colocación de puntos verificando los niveles
del piso terminado, y caídas

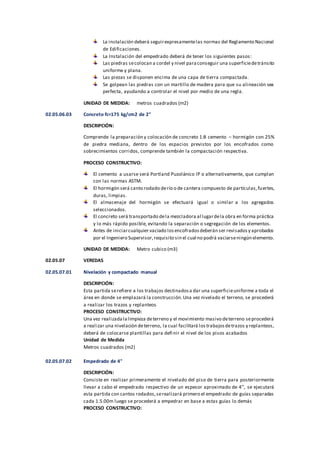

La instalación deberá seguirexpresamentelas normas del Reglamento Nacional
de Edificaciones.
La Instalación del empedrado deberá de tener los siguientes pasos:
Las piedras secolocan a cordel y nivel paraconseguir una superficiedetránsito
uniforme y plana.
Las piezas se disponen encima de una capa de tierra compactada.
Se golpean las piedras con un martillo de madera para que su alineación sea
perfecta, ayudando a controlar el nivel por medio de una regla.
Unidad de Medida
metros cuadrados (m2)
02.02.04.04 Concreto fc=175 kg/cm2
DESCRIPCIÓN:
sobrecimientos corridos, comprende también la compactación respectiva
El cemento a usarse será Portland Puzolánico IP que cumplan con las normas
ASTM.
El hormigón será canto rodado de río o de cantera compuesto de partículas,
fuertes, duras, limpias.
seleccionados.
El concreto será transportado de la mezcladora al lugar de la obra en forma
práctica y lo más rápido posible, evitando la separación o segregación de los
elementos.
Antes de iniciar cualquier vaciado los encofrados deberán ser revisados y
aprobados por el Ingeniero Supervisor, requisito sin el cual no podrá vaciarse
ningún elemento
Unidad de Medida
Metro cubico (m3)
02.02.05 ZOCALOS Y CONTRAZOCALOS
02.02.05.01 Contra zócalo de cerámico H-0.11 m, mezcla 1:4
DESCRIPCIÓN:
Los revestimientos serán de cerámico de dimensiones de 45x45cm. y de 7.5 mm. de
espesor, (de marca reconocida) de primera, según el diseño que figura en los planos
hasta una altura de 0.11 m. Se colocará contrazócalo de cerámico en los ambientes de
especificados en los planos que necesiten permanente limpieza.
Las superficies se limpiarán y humedecerán haciéndose un tarrajeo con mortero de
cemento puro rayado que servirá de base para el enchape y/o se utilizará pegamento
en polvo Novacel de marca reconocida. La superficie donde se van a colocar los
cerámicos debe de estar completamente seca, limpia, exenta de grasas, aceites y
residuos depintura.Los cerámicos sepegarán en una hilera perfectamente horizontal y
con pegamento (mortero 1:4 cemento- arena fina) sobre el tarrajeo preparado. Se
cuidará de no dejar vacíos.
Las juntas de las hiladasverticales serán de3 mm. De espesor como máximo y la fragua
será hecha con polvo de porcelana de color.

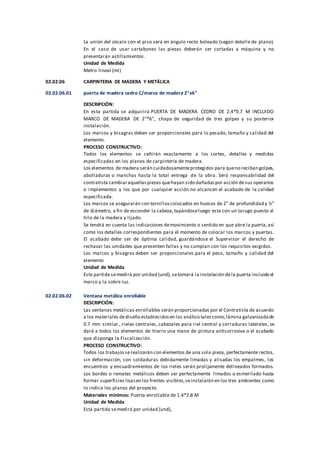

La unión del zócalo con el piso será en ángulo recto boleado (según detalle de plano).
En el caso de usar cartabones las piezas deberán ser cortadas a máquina y no
presentarán astillamientos.
Unidad de Medida
Metro lineal (ml)
02.02.06 CARPINTERIA DE MADERA Y METÁLICA
02.02.06.01 puerta de madera cedro C/marco de madera 2"x6"
DESCRIPCIÓN:
En esta partida se adquirirá PUERTA DE MADERA CEDRO DE 2.4*0.7 M INCLUIDO
MARCO DE MADERA DE 2"*6", chapa de seguridad de tres golpes y su posterior
instalación.
Los marcos y bisagras deben ser proporcionales para lo pesado, tamaño y calidad del
elemento.
Todos los elementos se ceñirán exactamente a los cortes, detalles y medidas
especificadas en los planos de carpintería de madera.
Los elementos de madera serán cuidadosamenteprotegidos para queno reciban golpes,
abolladuras o manchas hasta la total entrega de la obra. Será responsabilidad del
contratista cambiaraquellaspiezas quehayan sido dañadaspor acción desus operarios
o implementos y los que por cualquier acción no alcancen el acabado de la calidad
especificada.
Los marcos se asegurarán con tornilloscolocados en huecos de 2” de profundidad y ½”
de diámetro, a fin de esconder la cabeza,tapándoseluego esta con un tarugo puesto al
hilo de la madera y lijado.
Se tendrá en cuenta las indicaciones demovimiento o sentido en que abre la puerta,así
como los detalles correspondientes para el momento de colocar los marcos y puertas.
El acabado debe ser de óptima calidad, guardándose el Supervisor el derecho de
rechazar las unidades que presenten fallas y no cumplan con los requisitos exigidos.
Los marcos y bisagras deben ser proporcionales para el peso, tamaño y calidad del
elemento
Unidad de Medida
Esta partida semedirá por unidad (und), setomará la instalación dela puerta incluido el
marco y la sobre luz.
02.02.06.02 Ventana metálica enrollable
DESCRIPCIÓN:
Las ventanas metálicas enrollables serán proporcionadas por el Contratista de acuerdo
a los materiales dediseño establecidosen los análisistalescomo;lámina galvanizadade
0.7 mm similar., rieles centrales, cabezales para riel central y cerraduras laterales, se
dará a todos los elementos de hierro una mano de pintura anticorrosiva o el acabado
que disponga la Fiscalización.
Todos los trabajosserealizarán con elementos de una sola pieza, perfectamente rectos,
sin deformación, con soldaduras debidamente limadas y alisadas los empalmes, los
encuentros y encuadramientos de los rieles serán prolijamente delineados formados.
Los bordes o remates metálicos deben ser perfectamente limados o esmerilado hasta
formar superficies lisasen los frentes visibles,seinstalarán en los tres ambientes como
lo indica los planos del proyecto.
Materiales mínimos: Puerta enrollable de 1.4*2.8 M
Unidad de Medida
Esta partida semedirá por unidad (und),

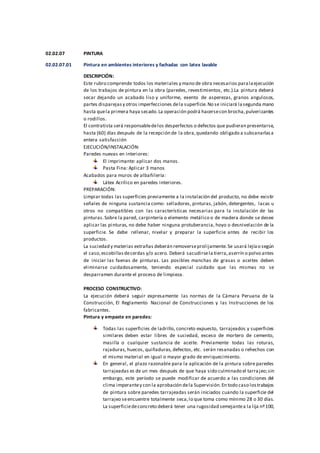

02.02.07 PINTURA
02.02.07.01 Pintura en ambientes interiores y fachadas con latex lavable
DESCRIPCIÓN:
Este rubro comprende todos los materiales y mano de obra necesarios paralaejecución
de los trabajos de pintura en la obra (paredes, revestimientos, etc.).La pintura deberá
secar dejando un acabado liso y uniforme, exento de asperezas, granos angulosos,
partes disparejasy otros imperfecciones dela superficie.No se iniciará lasegunda mano
hasta quela primera haya secado.La operación podrá hacersecon brocha,pulverizantes
o rodillos.
El contratista será responsabledelos desperfectos o defectos que pudieran presentarse,
hasta (60) días después de la recepción de la obra,quedando obligado a subsanarlasa
entera satisfacción
EJECUCIÓN/INSTALACIÓN:
Paredes nuevas en interiores:
El imprimante: aplicar dos manos.
Pasta Fina: Aplicar 3 manos
Acabados para muros de albañilería:
Látex Acrílico en paredes interiores.
PREPARACIÓN:
Limpiar todas las superficies previamente a la instalación del producto, no debe existir
señales de ninguna sustancia como: selladores, pinturas, jabón, detergentes, lacas u
otros no compatibles con las características necesarias para la instalación de las
pinturas.Sobre la pared, carpintería o elemento metálico o de madera donde se desee
aplicar las pinturas, no debe haber ninguna protuberancia, hoyo o desnivelación de la
superficie. Se debe rellenar, nivelar y preparar la superficie antes de recibir los
productos.
La suciedad y materias extrañas deberán removerseprolijamente.Se usará lejíao según
el caso,escobillasdecerdas y/o acero. Deberá sacudirsela tierra,aserrín o polvo antes
de iniciar las faenas de pinturas. Las posibles manchas de grasas o aceites deben
eliminarse cuidadosamente, teniendo especial cuidado que las mismas no se
desparramen durante el proceso de limpieza.
La ejecución deberá seguir expresamente las normas de la Cámara Peruana de la
Construcción, El Reglamento Nacional de Construcciones y las Instrucciones de los
fabricantes.
Pintura y empaste en paredes:
Todas las superficies de ladrillo, concreto expuesto, tarrajeados y superficies
similares deben estar libres de suciedad, exceso de mortero de cemento,
masilla o cualquier sustancia de aceite. Previamente todas las roturas,
rajaduras, huecos, quiñaduras, defectos, etc. serán resanadas o rehechos con
el mismo material en igual o mayor grado de enriquecimiento.
En general, el plazo razonable para la aplicación de la pintura sobre paredes
tarrajeadas es de un mes después de que haya sido culminado el tarrajeo;sin
embargo, este período se puede modificar de acuerdo a las condiciones del
clima imperantey con la aprobación dela Supervisión.En todo caso lostrabajos
de pintura sobre paredes tarrajeadas serán iniciados cuando la superficie del
tarrajeo seencuentre totalmente seca,lo que toma como mínimo 28 o 30 días.
La superficiedeconcreto deberá tener una rugosidad semejantea la lija nº100,

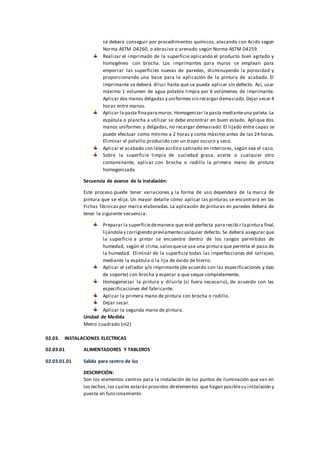

se deberá conseguir por procedimientos químicos, atacando con Acido según
Norma ASTM D4260, o abrasivo o arenado según Norma ASTM D4259.
Realizar el imprimado de la superficie aplicando el producto bien agitado y
homogéneo con brocha. Los imprimantes para muros se emplean para
emporrar las superficies nuevas de paredes, disminuyendo la porosidad y
proporcionando una base para la aplicación de la pintura de acabado. El
imprimante se deberá diluir hasta que se pueda aplicar sin defecto. Así, usar
máximo 1 volumen de agua potable limpia por 6 volúmenes de imprimante.
Aplicar dos manos delgadas y uniformes sin recargar demasiado.Dejar secar 4
horas entre manos.
Aplicar la pasta finaparamuros.Homogenizar la pasta medianteuna paleta.La
espátula o plancha a utilizar se debe encontrar en buen estado. Aplique dos
manos uniformes y delgadas, no recargar demasiado. El lijado entre capas se
puede efectuar como mínimo a 2 horas y como máximo antes de las 24 horas.
Eliminar el polvillo producido con un trapo oscuro y seco.
Aplicar el acabado con látex acrílico satinado en interiores, según sea el caso.
Sobre la superficie limpia de suciedad grasa, aceite o cualquier otro
contaminante, aplicar con brocha o rodillo la primera mano de pintura
homogenizada
Secuencia de avance de la instalación:
Este proceso puede tener variaciones y la forma de uso dependerá de la marca de
pintura que se elija. Un mayor detalle cómo aplicar las pinturas se encontrará en las
Fichas Técnicas por marca elaboradas. La aplicación de pinturas en paredes deberá de
tener la siguiente secuencia:
Preparar la superficiedemanera que esté perfecta para recibir lapintura final,
lijándolay corrigiendo previamentecualquier defecto. Se deberá asegurar que
la superficie a pintar se encuentre dentro de los rangos permitidos de
humedad, según el clima,salvo quese use una pintura que permita el paso de
la humedad. Eliminar de la superficie todas las imperfecciones del tarrajeo,
mediante la espátula o la lija de óxido de hierro.
Aplicar el sellador y/o imprimante (de acuerdo con las especificaciones y tipo
de soporte) con brocha y esperar a que seque completamente.
Homogeneizar la pintura y diluirla (si fuera necesario), de acuerdo con las
especificaciones del fabricante.
Aplicar la primera mano de pintura con brocha o rodillo.
Dejar secar.
Aplicar la segunda mano de pintura.
Unidad de Medida
Metro cuadrado (m2)
02.03. INSTALACIONES ELECTRICAS
02.03.01 ALIMENTADORES Y TABLEROS
02.03.01.01 Salida para centro de luz
DESCRIPCIÓN:
Son los elementos centros para la instalación de los puntos de iluminación que van en
los techos,los cuales estarán provistos deelementos que hagan posiblesu instalación y
puesta en funcionamiento.

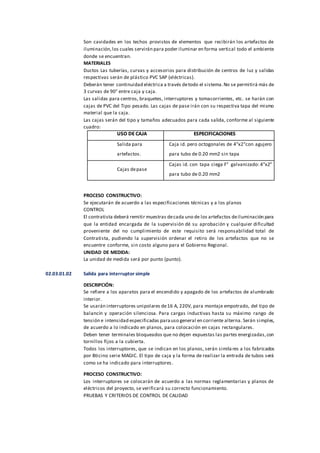

Son cavidades en los techos provistos de elementos que recibirán los artefactos de
iluminación,los cuales servirán para poder iluminar en forma vertical todo el ambiente
donde se encuentran.
MATERIALES
Ductos Las tuberías, curvas y accesorios para distribución de centros de luz y salidas
respectivas serán de plástico PVC SAP (eléctricas).
Deberán tener continuidad eléctrica a través detodo el sistema.No se permitirá más de
3 curvas de 90° entre caja y caja.
Las salidas para centros, braquetes, interruptores y tomacorrientes, etc. se harán con
cajas de PVC del Tipo pesado. Las cajas de pase irán con su respectiva tapa del mismo
material que la caja.
Las cajas serán del tipo y tamaños adecuados para cada salida, conforme al siguiente
cuadro:
USO DE CAJA ESPECIFICACIONES
Salida para
artefactos.
Caja id. pero octogonales de 4"x2"con agujero
para tubo de 0.20 mm2 sin tapa
Cajas depase
Cajas id. con tapa ciega F° galvanizado: 4"x2"
para tubo de 0.20 mm2
Se ejecutarán de acuerdo a las especificaciones técnicas y a los planos
CONTROL
El contratista deberá remitir muestras decada uno de los artefactos deiluminación para
que la entidad encargada de la supervisión dé su aprobación y cualquier dificultad
proveniente del no cumplimiento de este requisito será responsabilidad total de
Contratista, pudiendo la supervisión ordenar el retiro de los artefactos que no se
encuentre conforme, sin costo alguno para el Gobierno Regional.
UNIDAD DE MEDIDA:
La unidad de medida será por punto (punto).
02.03.01.02 Salida para interruptor simple
DESCRIPCIÓN:
Se refiere a los aparatos para el encendido y apagado de los artefactos de alumbrado
interior.
Se usarán interruptores unipolares de16 A, 220V, para montaje empotrado, del tipo de
balancín y operación silenciosa. Para cargas inductivas hasta su máximo rango de
tensión e intensidad especificadas parauso general en corriente alterna. Serán simples,
de acuerdo a lo indicado en planos, para colocación en cajas rectangulares.
Deben tener terminales bloqueados que no dejen expuestas las partes energizadas,con
tornillos fijos a la cubierta.
Todos los interruptores, que se indican en los planos, serán similares a los fabricados
por Bticino serie MAGIC. El tipo de caja y la forma de realizar la entrada de tubos será
como se ha indicado para interruptores.
Los interruptores se colocarán de acuerdo a las normas reglamentarias y planos de
eléctricos del proyecto, se verificará su correcto funcionamiento.
PRUEBAS Y CRITERIOS DE CONTROL DE CALIDAD

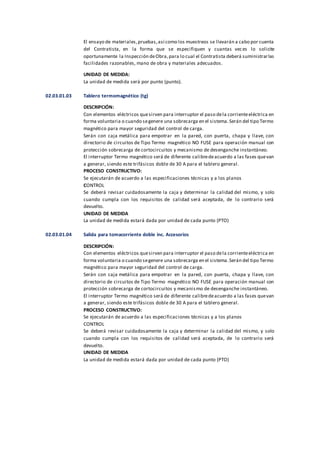

El ensayo de materiales,pruebas,así como los muestreos se llevarán a cabo por cuenta
del Contratista, en la forma que se especifiquen y cuantas veces lo solicite
oportunamente la Inspección deObra,para lo cual el Contratista deberá suministrarlas
facilidades razonables, mano de obra y materiales adecuados.
UNIDAD DE MEDIDA:
02.03.01.03 Tablero termomagnético (tg)
DESCRIPCIÓN:
Con elementos eléctricos quesirven para interruptor el paso dela corrienteeléctrica en
forma voluntaria o cuando segenere una sobrecarga en el sistema.Serán del tipo Termo
magnético para mayor seguridad del control de carga.
Serán con caja metálica para empotrar en la pared, con puerta, chapa y llave, con
directorio de circuitos de Tipo Termo magnético NO FUSE para operación manual con
protección sobrecarga de cortocircuitos y mecanismo de desenganche instantáneo.
El interruptor Termo magnético será de diferente calibredeacuerdo a las fases quevan
a generar, siendo este trifásicos doble de 30 A para el tablero general.
CONTROL
Se deberá revisar cuidadosamente la caja y determinar la calidad del mismo, y solo
cuando cumpla con los requisitos de calidad será aceptada, de lo contrario será
devuelto.
UNIDAD DE MEDIDA
La unidad de medida estará dada por unidad de cada punto (PTO)
02.03.01.04 Salida para tomacorriente doble inc. Accesorios
DESCRIPCIÓN:
Con elementos eléctricos quesirven para interruptor el paso dela corrienteeléctrica en
forma voluntaria o cuando segenere una sobrecarga en el sistema.Serán del tipo Termo
magnético para mayor seguridad del control de carga.
Serán con caja metálica para empotrar en la pared, con puerta, chapa y llave, con
directorio de circuitos de Tipo Termo magnético NO FUSE para operación manual con
protección sobrecarga de cortocircuitos y mecanismo de desenganche instantáneo.
El interruptor Termo magnético será de diferente calibredeacuerdo a las fases quevan
a generar, siendo este trifásicos doble de 30 A para el tablero general.
CONTROL
Se deberá revisar cuidadosamente la caja y determinar la calidad del mismo, y solo
cuando cumpla con los requisitos de calidad será aceptada, de lo contrario será
devuelto.
UNIDAD DE MEDIDA
La unidad de medida estará dada por unidad de cada punto (PTO)

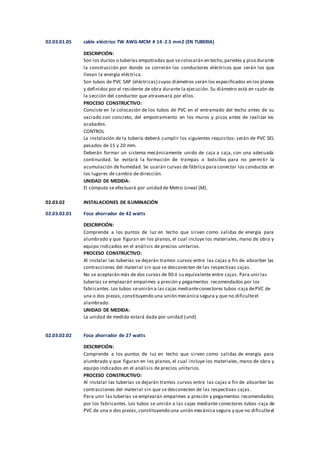

02.03.01.05 cable eléctrico TW AWG-MCM # 14 -2.5 mm2 (EN TUBERIA)
DESCRIPCIÓN:
Son los ductos o tuberías empotradas que secolocarán en techo,paredes y piso durante
la construcción por donde se correrán los conductores eléctricos que serán los que
llevan la energía eléctrica.
Son tubos de PVC SAP (eléctricas) cuyos diámetros serán los especificados en los planos
y definidos por el residente de obra durante la ejecución. Su diámetro está en razón de
la sección del conductor que atravesará por ellos.
Consiste en la colocación de los tubos de PVC en el entramado del techo antes de su
vaciado con concreto, del empotramiento en los muros y pisos antes de realizar los
acabados.
CONTROL
La instalación de la tubería deberá cumplir los siguientes requisitos: serán de PVC SEL
pesados de 15 y 20 mm.
Deberán formar un sistema mecánicamente unido de caja a caja, con una adecuada
continuidad. Se evitará la formación de trampas o bolsillos para no permi tir la
acumulación de humedad. Se usarán curvas de fábrica para conectar los conductos en
los lugares de cambio de dirección.
UNIDAD DE MEDIDA:
El cómputo se efectuará por unidad de Metro Lineal (M).
02.03.02 INSTALACIONES DE ILUMINACIÓN
02.03.02.01 Foco ahorrador de 42 watts
DESCRIPCIÓN:
Comprende a los puntos de luz en techo que sirven como salidas de energía para
alumbrado y que figuran en los planos, el cual incluye los materiales, mano de obra y
equipo indicados en el análisis de precios unitarios.
Al instalar las tuberías se dejarán tramos curvos entre las cajas a fin de absorber las
contracciones del material sin que se desconecten de las respectivas cajas.
No se aceptarán más de dos curvas de 90 ó su equivalente entre cajas. Para unirlas
tuberías se emplearán empalmes a presión y pegamentos recomendados por los
fabricantes.Los tubos seunirán a las cajas medianteconectores tubos-caja dePVC de
una o dos piezas, constituyendo una unión mecánica segura y que no dificulteel
alambrado.
UNIDAD DE MEDIDA:
La unidad de medida estará dada por unidad (und)
DESCRIPCIÓN:
Para unir las tuberías se emplearán empalmes a presión y pegamentos recomendados
por los fabricantes. Los tubos se unirán a las cajas mediante conectores tubos -caja de
PVC de una o dos piezas, constituyendo una unión mecánica segura y que no dificulteel

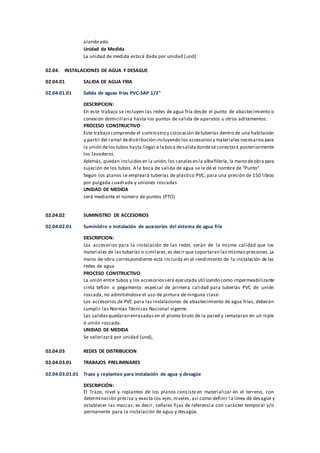

alambrado.
Unidad de Medida
02.04. INSTALACIONES DE AGUA Y DESAGUE
02.04.01 SALIDA DE AGUA FRIA
02.04.01.01 Salida de aguas frias PVC-SAP 1/2"
DESCRIPCION:
En este trabajo se incluyen las redes de agua fría desde el punto de abastecimiento o
conexión domiciliaria hasta los puntos de salida de aparatos u otros aditamentos.
PROCESO CONSTRUCTIVO
Este trabajo comprende el suministro y colocación detuberías dentro de una habitación
y partir del ramal dedistribución incluyendo los accesoriosy materiales necesariospara
la unión delos tubos hasta llegar a laboca desalidadondeseconectará posteriormente
los lavaderos.
Además, quedan incluidosen la unión,los canalesen la albañilería, la mano deobra para
sujeción de los tubos. A la boca de salida de agua se le dé el nombre de “Punto”.
Según los planos se empleará tuberías de plástico PVC, para una presión de 150 libras
por pulgada cuadrada y uniones roscadas
UNIDAD DE MEDIDA
será mediante el número de puntos (PTO)
02.04.02 SUMINISTRO DE ACCESORIOS
02.04.02.01 Suministro e instalación de accesorios del sistema de agua fría
DESCRIPCION:
Los accesorios para la instalación de las redes serán de la misma calidad que los
materiales de las tuberías o similares,es decir que soportaran las mismas presiones.La
mano de obra correspondiente está incluida en el rendimiento de la instalación de las
redes de agua
La unión entre tubos y los accesoriosserá ejecutada utilizando como impermeabilizante
cinta teflón o pegamento especial de primera calidad para tuberías PVC de unión
roscada, no admitiéndose el uso de pintura de ninguna clase.
Los accesorios de PVC para las instalaciones de abastecimiento de agua frías, deberán
cumplir las Normas Técnicas Nacional vigente.
Las salidasquedaran enrasadas en el plomo bruto de la pared y remataran en un niple
ó unión roscada.
UNIDAD DE MEDIDA
Se valorizará por unidad (und),
02.04.03 REDES DE DISTRIBUCION
02.04.03.01 TRABAJOS PRELIMINARES
02.04.03.01.01 Trazo y replanteo para instalación de agua y desagüe
DESCRIPCIÓN:
determinación precisa y exacta los ejes, niveles, así como definir l a línea de desagüe y
establecer las marcas; es decir, señales fijas de referencia con carácter temporal y/o
permanente para la instalación de agua y desagüe.

Unidad de medida : m2
02.04.03.02 MOVIMIENTO DE TIERRAS RED DE AGUA
02.04.03.02.01 Excavación manual de zanjas en terreno normal
DESCRIPCION:
Se refiere a todos los trabajos deexcavación quese realizaran para la red de agua fria.
Las excavaciones para la red de agua fria se harán dé acuerdo con las dimensiones
exactas formuladas en los planos de cimentaciones, evitando en lo posible el uso de
encofrado,dependiendo en principio dela clasedeterreno donde tenga que trabajarse.
En forma general los cimientos se efectuarán sobre terreno firme.
02.04.03.02.02 Relleno y compactación de zanjas manual
DESCRIPCIÓN:
Se refiere a la compactación queserealizara sobreel nivel defondo de cada excavación
para los elementos estructurales, así como la nivelación de todo el ancho que
corresponde al área proyectada hasta alcanzar terreno estable y de buenas
características libre de material orgánico o material de relleno.
La tubería debe ser apoyada sobre material seleccionado (arena gruesa) colocado sobre
el fondo de la zanja.La capa de dicho material tendrá un espesor que variará desde10
cm a 15 cm. e irá colocado por debajo de la tubería y debe de extenderse entre 15 a 30
cm. hacia a los costados de la tubería, tal cual se presenta en los planos.
El fondo de la zanja debe ser totalmente plano,regular y uniforme, librede materiales
duros y cortantes, considerando la pendiente prevista en el proyecto, excepto las
protuberancias o cangrejeras, las cuales deben ser rellenadas con material adecuado
y convenientemente compactado a nivel del suelo natural.
Cuando el fondo de la zanja está formado dearcillasaturada o lodo,es saludabletender
una cama de gravilla ¼”-1 ½” (comúnmente llamada “confitillo”) de 10 cm. de espesor
compactada adecuadamente.
Si el fondo es de material suave o fino sin piedra y se puede nivelar fácilmente,
no es necesario usar rellenos de base especial.
El Residente deberá entonces tomar las precauciones necesarias para que la tubería
quede totalmente apoyada en la cama.
Esta cama de arena además,deberá ser adecuadamente compactada antes deproceder
a la instalación de tuberías.
02.04.04 TUBERIAS Y ACCESORIOS
02.04.04.01 Red de distribución interna con tubería de pvc c-10 o 1/2"
DESCRIPCION:

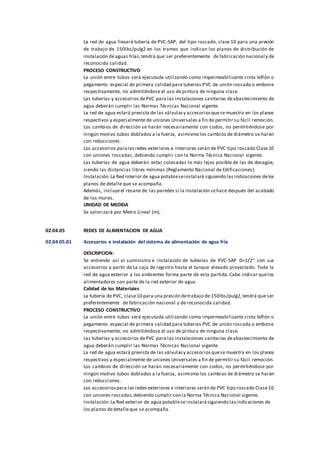

La red de agua llevará tubería de PVC-SAP, del tipo roscado, clase 10 para una presión
de trabajo de 150lbs/pulg2 en los tramos que indican los planos de distribución de
instalación deaguas frías,tendrá que ser preferentemente de fabricación nacional y de
reconocida calidad.
La unión entre tubos será ejecutada utilizando como impermeabilizante cinta teflón o
pegamento especial de primera calidad para tuberías PVC de unión roscada o embone
respectivamente, no admitiéndose el uso de pintura de ninguna clase.
Las tuberías y accesorios dePVC para las instalaciones sanitarias deabastecimiento de
agua deberán cumplir las Normas Técnicas Nacional vigente.
La red de agua estará prevista de las válvulasy accesoriosquese muestra en los planos
respectivos y especialmente de uniones Universales a fin de permitir su fácil remoción.
Los cambios de dirección se harán necesariamente con codos, no permitiéndose por
ningún motivo tubos doblados a la fuerza, asimismo los cambios de diámetro se harán
con reducciones.
Los accesorios paralasredes exteriores e interiores serán de PVC tipo roscado Clase10
con uniones roscadas, debiendo cumplir con la Norma Técnica Nacional vigente.
Las tuberías de agua deberán estar colocadas lo más lejos posible de las de desagüe,
siendo las distancias libres mínimas (Reglamento Nacional de Edificaciones).
Instalación:La Red interior de agua potableseinstalará siguiendo lasindicaciones delos
planos de detalle que se acompaña.
Además, incluyeel resane de las paredes si la instalación sehace después del acabado
de los muros.
UNIDAD DE MEDIDA
Se valorizará por Metro Lineal (m),
02.04.05 REDES DE ALIMENTACION DE AGUA
02.04.05.01 Accesorios e instalación del sistema de alimentación de agua fría
DESCRIPCION:
Se entiende así al suministro e instalación de tuberías de PVC-SAP D=1/2” con sus
accesorios a partir de La caja de registro hasta el tanque elevado proyectado. Toda la
red de agua exterior a los ambientes forma parte de esta partida.Cabe indicar quelos
alimentadores son parte de la red exterior de agua.
Calidad de los Materiales
La tubería de PVC, clase10 para una presión detrabajo de 150lbs/pulg2,tendrá que ser
preferentemente de fabricación nacional y de reconocida calidad.
La unión entre tubos será ejecutada utilizando como impermeabilizante cinta teflón o
pegamento especial de primera calidad para tuberías PVC de unión roscada o embone
respectivamente, no admitiéndose el uso de pintura de ninguna clase.
Las tuberías y accesorios dePVC para las instalaciones sanitarias deabastecimiento de
agua deberán cumplir las Normas Técnicas Nacional vigente.
La red de agua estará prevista de las válvulasy accesoriosquese muestra en los planos
respectivos y especialmente de uniones Universales a fin de permitir su fácil remoción.
Los cambios de dirección se harán necesariamente con codos, no permitiéndose por
ningún motivo tubos doblados a la fuerza, asimismo los cambios de diámetro se harán
con reducciones.
Los accesoriospara las redes exteriores e interiores serán de PVC tipo roscado Clase10
con uniones roscadas,debiendo cumplir con la Norma Técnica Nacional vigente.
Instalación:La Red exterior de agua potablese instalarásiguiendo lasindicaciones de
los planos dedetalleque se acompaña.

Además, incluyeel resane de las paredes si la instalación sehacedespués del acabado
de los muros.
UNIDAD DE MEDIDA
Se valorizará por Metro Lineal (m)
02.04.05.02 Excavación manual de zanjas en terreno normal
DESCRIPCION:
Se refiere a todos los trabajos de excavación que se realizaran para los elementos
estructurales como Zapatas, vigas de cimentación, cimentación.
Las excavaciones para cimientos corridos, vigas de cimentación y zapatas se harán dé
acuerdo con las dimensiones exactas formuladas en los planos de cimentaciones,
evitando en lo posible el uso de encofrado, dependiendo en principio de la clase de
terreno donde tenga que trabajarse.En forma general los cimientos seefectuarán sobre
terreno firme.
02.04.05.03 Válvula esférica de 1/2"
DESCRIPCION:
Serán del tipo liviana (de un cuarto de vuelta), con vástago y aro uniones roscadas, de
150lbs por pulgada cuadrada de presión de trabajo, con marca de fábrica y presión
estampadas en bajo o alto relieve en el cuerpo de la válvula.
En general, las válvulasdepaso se instalarán en la entrada del módulo, de acuerdo con
el Plano. Las válvulas de paso de entrada al módulo serán instaladas en cajas de nicho
(cuyas dimensiones están especificadas en los planos).
UNIDAD DE MEDIDA:
Se valorizará por unidad (und)
02.04.06 TANQUE ELEVADO
02.04.06.01 Instalación de tanque de polietileno de 1100 lts inc. Accesorios
DESCRIPCION:
Este ítem serefiere a la instalación detanqueincluyendo accesorios,registrosy tuberías
de conexión y desagüe. Esta instalación se hará de acuerdo con el plano hidráulico y a
los detalles arquitectónicos;el montajedel tanque se hará con tubería PVC y accesorios
de 1”, el tanque estará sentado sobre una base estructura de concreto armado, de 2*2
m altura 2.5 m, ubicado al costado del centro de degustación de café, cacao y cítricos,
abasteciendo de agua a todo el sistema de red de distribución de aguas frías.
Solado C°S° 1:12 e=10 cm
El concreto para solados tendrá una resistencia mínima de100 kg/cm2, de dimensiones
de 0.5*0.5*0.1 m. No será necesario el uso de ningún aditivo, antes del vaciado del
solado se deberá realizar el nivelado y apisonado
Zapatas de concreto armado:

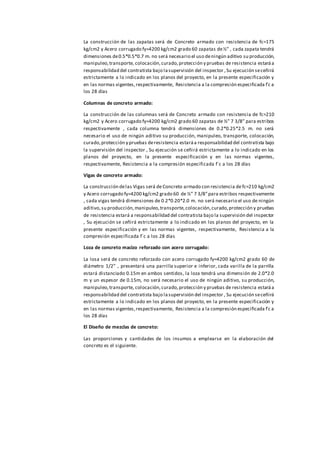

La construcción de las zapatas será de Concreto armado con resistencia de fc=175
kg/cm2 y Acero corrugado fy=4200 kg/cm2 grado 60 zapatas de½” , cada zapata tendrá
dimensiones de0.5*0.5*0.7 m. no será necesario el uso deningún aditivo su producción,
manipuleo,transporte, colocación,curado,protección y pruebas de resistencia estaráa
responsabilidad del contratista bajo lasupervisión del inspector , Su ejecución seceñirá
estrictamente a lo indicado en los planos del proyecto, en la presente especificación y
en las normas vigentes,respectivamente, Resistencia a la compresión especificada fć a
los 28 días
Columnas de concreto armado:
La construcción de las columnas será de Concreto armado con resistencia de fc=210
kg/cm2 y Acero corrugado fy=4200 kg/cm2 grado 60 zapatas de ½” 7 3/8” para estribos
respectivamente , cada columna tendrá dimensiones de 0.2*0.25*2.5 m. no será
necesario el uso de ningún aditivo su producción, manipuleo, transporte, colocación,
curado,protección y pruebas deresistencia estaráa responsabilidad del contratista bajo
la supervisión del inspector , Su ejecución se ceñirá estrictamente a lo indicado en los
planos del proyecto, en la presente especificación y en las normas vigentes,
respectivamente, Resistencia a la compresión especificada fć a los 28 días
Vigas de concreto armado:
La construcción delas Vigas será de Concreto armado con resistencia defc=210 kg/cm2
y Acero corrugado fy=4200 kg/cm2 grado 60 de ½” 7 3/8”para estribos respectivamente
, cada vigas tendrá dimensiones de 0.2*0.20*2.0 m. no será necesario el uso de ningún
aditivo,su producción,manipuleo,transporte,colocación,curado,protección y pruebas
de resistencia estará a responsabilidad del contratista bajo la supervisión del inspector
, Su ejecución se ceñirá estrictamente a lo indicado en los planos del proyecto, en la
presente especificación y en las normas vigentes, respectivamente, Resistencia a la
compresión especificada fć a los 28 días
Loza de concreto macizo reforzado con acero corrugado:
La losa será de concreto reforzado con acero corrugado fy=4200 kg/cm2 grado 60 de
diámetro 1/2” , presentará una parrilla superior e inferior, cada varilla de la parrilla
estará distanciado 0.15m en ambos sentidos, la loza tendrá una dimensión de 2.0*2.0
m y un espesor de 0.15m, no será necesario el uso de ningún aditivo, su producción,
manipuleo,transporte, colocación,curado,protección y pruebas de resistencia estaráa
responsabilidad del contratista bajo lasupervisión del inspector , Su ejecución seceñirá
estrictamente a lo indicado en los planos del proyecto, en la presente especificación y
en las normas vigentes,respectivamente, Resistencia a la compresión especificada fć a
los 28 días
El Diseño de mezclas de concreto:
Las proporciones y cantidades de los insumos a emplearse en la elaboración del
concreto es el siguiente.

El mezclado del concreto, se hará en mezcladora del tipo trompo. El volumen del
material mezclado no excederá la capacidad garantizada por el fabricante o del 10 %
más de la capacidad nominal.
posible.
ni aun parcialmente
El concreto deberá ser conducido para todo uso desde la mezcladora al lugardevaciado
conserve.
Los encofrados y andamiajes se construirán para resistir con seguridad y sin
deformaciones apreciables las cargas impuestas por su peso propio, el peso y empuje
del concreto más una sobrecarga de 300 kg/m2 como mínimo.
Los encofrados serán herméticos a fin de evitar la pérdida de finos y lechada, siendo
adecuadamente arriostrados y unidos entre sí para mantener su posición y forma.
En caso de concreto normal se debe considerar 24 hrs como mínimo para el
desencofrado
UNIDAD DE MEDIDA
Unidad (und)
NORMA DE MEDICION
Esta partida será valorizada de acuerdo al precio unitario (und) indicado en el

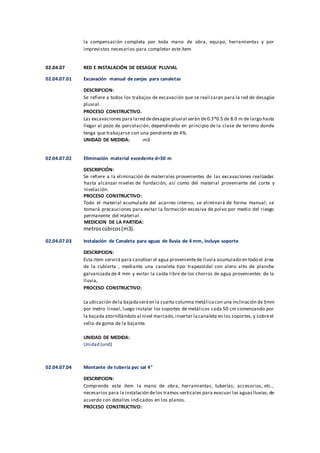

presupuesto de obra del presente trabajo,entiéndaseque dicha valorización constituirá

la compensación completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem
02.04.07 RED E INSTALACIÓN DE DESAGUE PLUVIAL
02.04.07.01 Excavación manual de zanjas para canaletas
DESCRIPCION:
Se refiere a todos los trabajos de excavación que se realizaran para la red de desagüe
pluvial.
Las excavaciones para lared dedesagüe pluvial serán de0.3*0.5 de 8.0 m de largo hasta
llegar al pozo de percolación, dependiendo en principio de la clase de terreno donde
tenga que trabajarse con una pendiente de 4%.
UNIDAD DE MEDIDA: :m3
02.04.07.02 Eliminación material excedente d=30 m
DESCRIPCIÓN:
Se refiere a la eliminación de materiales provenientes de las excavaciones realizadas
hasta alcanzar niveles de fundación, así como del material proveniente del corte y
nivelación.
Todo el material acumulado del acarreo interno, se eliminará de forma manual; se
tomará precauciones para evitar la formación excesiva de polvo por medio del riesgo
permanente del material.
metroscúbicos(m3).
02.04.07.03 Instalación de Canaleta para aguas de lluvia de 4 mm, incluye soporte
DESCRIPCION:
Esta item servirá para canalizar el agua provenientede lluvia acumulado en todo el área
de la cubierta , mediante una canaleta tipo trapezoidal con alero alto de plancha
galvanizada de 4 mm y evitar la caída libre de los chorros de agua provenientes de la
lluvia,
La ubicación dela bajadaseráen la cuarta columna metálicacon una inclinación de3mm
por metro lineal, luego instalar los soportes de metálicos cada 50 cm comenzando por
la bajada atornillándolo al nivel marcado,insertar lacanaleta en los soportes,y sobreel
sello de goma de la bajante.
UNIDAD DE MEDIDA:
Unidad (und)
02.04.07.04 Montante de tubería pvc sal 4"
DESCRIPCION:
Comprende este ítem la mano de obra, herramientas, tuberías, accesorios, etc.,
necesarios para la instalación delos tramos verticales para evacuar las aguaslluvias,de
acuerdo con detalles indicados en los planos.

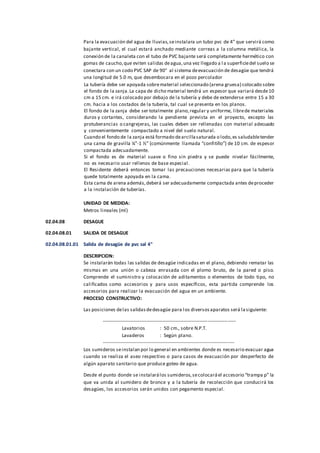

Para la evacuación del agua de lluvias,seinstalara un tubo pvc de 4” que servirá como
bajante vertical, el cual estará anchado mediante correas a la columna metálica, la
conexión de la canaleta con el tubo de PVC bajante será completamente hermético con
gomas de caucho,que eviten salidas deagua,una vez llegado a la superficiedel suelo se
conectara con un codo PVC SAP de 90° al sistema deevacuación de desagüe que tendrá
una longitud de 5.0 m, que desembocara en el pozo percolador
La tubería debe ser apoyada sobrematerial seleccionado (arena gruesa) colocado sobre
UNIDAD DE MEDIDA:
Metros lineales (ml)
02.04.08 DESAGUE
02.04.08.01 SALIDA DE DESAGUE
02.04.08.01.01 Salida de desagüe de pvc sal 4"
DESCRIPCION:
Se instalarán todas las salidas de desagüe indicadas en el plano, debiendo rematar las
mismas en una unión o cabeza enrasada con el plomo bruto, de la pared o piso.
Comprende el suministro y colocación de aditamentos o elementos de todo tipo, no
calificados como accesorios y para usos específicos, esta partida comprende los
accesorios para realizar la evacuación del agua en un ambiente.
Las posiciones delas salidasdedesagüe para los diversosaparatos será lasiguiente:
----------------------------------------------------------------------------------
Lavatorios : 50 cm., sobre N.P.T.
Lavaderos : Según plano.
---------------------------------------------------------------------------------
Los sumideros seinstalan por lo general en ambientes donde es necesario evacuar agua
cuando se realiza el aseo respectivo o para casos de evacuación por desperfecto de
algún aparato sanitario que produce goteo de agua.
Desde el punto donde se instalarálos sumideros,secolocaráel accesorio “trampa p” la
que va unida al sumidero de bronce y a la tubería de recolección que conducirá los
desagües, los accesorios serán unidos con pegamento especial.

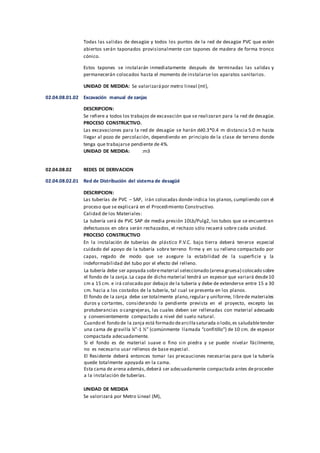

Todas las salidas de desagüe y todos los puntos de la red de desagüe PVC que estén
abiertos serán taponados provisionalmente con tapones de madera de forma tronco
cónico.
Estos tapones se instalarán inmediatamente después de terminadas las salidas y
permanecerán colocados hasta el momento de instalarse los aparatos sanitarios.
UNIDAD DE MEDIDA: Se valorizarápor metro lineal (ml),
02.04.08.01.02 Excavación manual de zanjas
DESCRIPCION:
Se refiere a todos los trabajos de excavación que se realizaran para la red de desagüe.
Las excavaciones para la red de desagüe se harán dé0.3*0.4 m distancia 5.0 m hasta
llegar al pozo de percolación, dependiendo en principio de la clase de terreno donde
tenga que trabajarse pendiente de 4%.
UNIDAD DE MEDIDA: :m3
02.04.08.02 REDES DE DERIVACION
02.04.08.02.01 Red de Distribución del sistema de desagüé
DESCRIPCION:
Las tuberías de PVC – SAP, irán colocadas donde indica los planos, cumpliendo con el
proceso que se explicará en el Procedimiento Constructivo.
Calidad de los Materiales:
La tubería será de PVC SAP de media presión 10Lb/Pulg2, los tubos que se encuentran
defectuosos en obra serán rechazados, el rechazo sólo recaerá sobre cada unidad.
En la instalación de tuberías de plástico P.V.C. bajo tierra deberá tenerse especial
cuidado del apoyo de la tubería sobre terreno firme y en su relleno compactado por
capas, regado de modo que se asegure la estabilidad de la superficie y la
indeformabilidad del tubo por el efecto del relleno.
La tubería debe ser apoyada sobrematerial seleccionado (arena gruesa) colocado sobre
UNIDAD DE MEDIDA
Se valorizará por Metro Lineal (M),

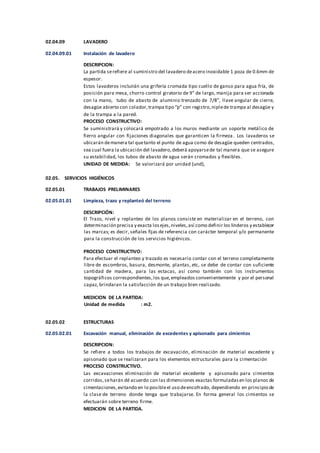

02.04.09 LAVADERO
02.04.09.01 Instalación de lavadero
DESCRIPCION:
La partida serefiere al suministro del lavadero deacero inoxidable 1 poza de 0.6mm de
espesor.
Estos lavaderos incluirán una grifería cromada tipo cuello de ganso para agua fría, de
posición para mesa, chorro control giratorio de 9” de largo, manija para ser accionada
con la mano, tubo de abasto de aluminio trenzado de 7/8”, llave angular de cierre,
desagüe abierto con colador,trampa tipo “p” con registro,niplede trampa al desagüe y
de la trampa a la pared.
Se suministrará y colocará empotrado a los muros mediante un soporte metálico de
fierro angular con fijaciones diagonales que garanticen la firmeza. Los lavaderos se
ubicarán demanera tal quetanto el punto de agua como de desagüe queden centrados,
sea cual fuera la ubicación del lavadero,deberá apoyarsede tal manera que se asegure
su estabilidad, los tubos de abasto de agua serán cromados y flexibles.
UNIDAD DE MEDIDA: Se valorizará por unidad (und),
02.05. SERVICIOS HIGIÉNICOS
02.05.01 TRABAJOS PRELIMINARES
02.05.01.01 Limpieza, trazo y replanteó del terreno
DESCRIPCIÓN:
determinación precisa y exacta losejes,niveles,así como definir los linderos y establecer
las marcas; es decir, señales fijas de referencia con carácter temporal y/o permanente
para la construcción de los servicios higiénicos.
02.05.02 ESTRUCTURAS
02.05.02.01 Excavación manual, eliminación de excedentes y apisonado para cimientos
DESCRIPCION:
Se refiere a todos los trabajos de excavación, eliminación de material excedente y
apisonado que se realizaran para los elementos estructurales para la cimentación
Las excavaciones eliminación de material excedente y apisonado para cimientos
corridos,seharán dé acuerdo con las dimensiones exactas formuladasen los planos de
cimentaciones,evitando en lo posibleel uso deencofrado, dependiendo en principio de
la clase de terreno donde tenga que trabajarse. En forma general los cimientos se
efectuarán sobre terreno firme.

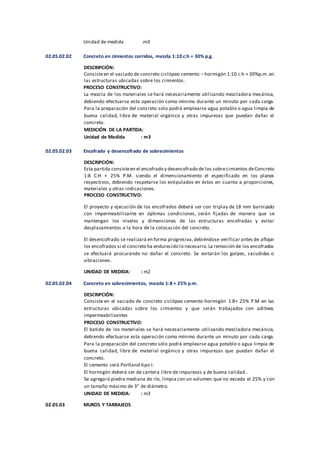

02.05.02.02 Concreto en cimientos corridos, mezcla 1:10 c:h + 30% p.g.
DESCRIPCIÓN:
Consisteen el vaciado de concreto ciclópeo cemento – hormigón 1:10 c:h + 30%p.m. en
las estructuras ubicadas sobre los cimientos.
La mezcla de los materiales se hará necesariamente utilizando mezcladora mecánica,
Para la preparación del concreto solo podrá emplearse agua potable o agua limpia de
concreto.
02.05.02.03 Encofrado y desencofrado de sobrecimientos
DESCRIPCIÓN:
materiales y otras indicaciones.
El proyecto y ejecución de los encofrados deberá ser con triplay de 18 mm barnizado
con impermeabilizante en óptimas condiciones, serán fijadas de manera que se
mantengan los niveles y dimensiones de las estructuras encofradas y evitar
desplazamientos a la hora de la colocación del concreto.
El desencofrado se realizará en forma progresiva,debiéndose verificar antes de aflojar
los encofrados si el concreto ha endurecido lo necesario.La remoción de los encofrados
se efectuará procurando no dañar el concreto. Se evitarán los golpes, sacudidas o
vibraciones.
UNIDAD DE MEDIDA: : m2
02.05.02.04 Concreto en sobrecimientos, mezcla 1:8 + 25% p.m.
DESCRIPCIÓN:
Consiste en el vaciado de concreto ciclópeo cemento-hormigón 1:8+ 25% P.M en las
estructuras ubicadas sobre los cimientos y que serán trabajados con aditivos
impermeabilizantes
El batido de los materiales se hará necesariamente utilizando mezcladora mecánica,
Para la preparación del concreto sólo podrá emplearse agua potable o agua limpia de
concreto.
El cemento será Portland tipo I.
El hormigón deberá ser de cantera libre de impurezas y de buena calidad .
Se agregará piedra mediana de río, limpia con un volumen que no exceda el 25% y con
un tamaño máximo de 3” de diámetro.
UNIDAD DE MEDIDA: : m3
02.05.03 MUROS Y TARRAJEOS

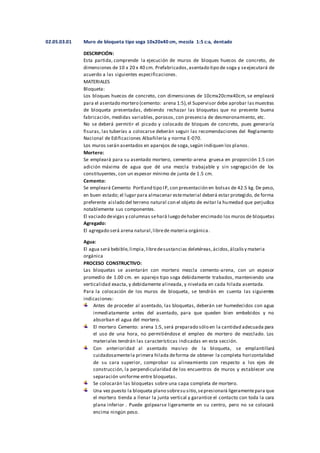

02.05.03.01 Muro de bloqueta tipo soga 10x20x40 cm, mezcla 1:5 c:a, dentado
DESCRIPCIÓN:
Esta partida, comprende la ejecución de muros de bloques huecos de concreto, de
dimensiones de 10 x 20 x 40 cm. Prefabricados,asentado tipo de soga y seejecutará de
acuerdo a las siguientes especificaciones.
MATERIALES
Bloqueta:
Los bloques huecos de concreto, con dimensiones de 10cmx20cmx40cm, se empleará
para el asentado mortero (cemento: arena 1:5),el Supervisor debe aprobar lasmuestras
de bloqueta presentadas, debiendo rechazar las bloquetas que no presente buena
fabricación, medidas variables, porosos, con presencia de desmoronamiento, etc.
No se deberá permitir el picado y colocado de bloques de concreto, pues generaría
fisuras, las tuberías a colocarse deberán seguir las recomendaciones del Reglamento
Nacional de Edificaciones Albañilería y norma E-070.
Los muros serán asentados en aparejos de soga,según indiquen los planos.
Mortero:
Se empleará para su asentado mortero, cemento-arena gruesa en proporción 1:5 con
adición máxima de agua que dé una mezcla trabajable y sin segregación de los
constituyentes, con un espesor mínimo de junta de 1.5 cm.
Cemento:
Se empleará Cemento Portland tipo IP, con presentación en bolsas de 42.5 kg. De peso,
en buen estado; el lugar para almacenar estematerial deberá estar protegido, de forma
preferente aislado del terreno natural con el objeto de evitar la humedad que perjudica
notablemente sus componentes.
El vaciado devigas y columnas sehará luego dehaber encimado los muros de bloquetas
Agregado:
El agregado será arena natural,librede materia orgánica.
Agua:
El agua será bebible,limpia,libredesustancias deletéreas,ácidos,álcalisy materia
orgánica
Las bloquetas se asentarán con mortero mezcla cemento-arena, con un espesor
promedio de 1.00 cm. en aparejo tipo soga debidamente trabados, manteniendo una
verticalidad exacta, y debidamente alineada, y nivelada en cada hilada asentada.
Para la colocación de los muros de bloqueta, se tendrán en cuenta las siguientes
indicaciones:
Antes de proceder al asentado, las bloquetas, deberán ser humedecidos con agua
inmediatamente antes del asentado, para que queden bien embebidos y no
absorban el agua del mortero.
El mortero Cemento: arena 1:5, será preparado sólo en la cantidad adecuada para
el uso de una hora, no permitiéndose el empleo de mortero de mezclado. Los
materiales tendrán las características indicadas en esta sección.
Con anterioridad al asentado masivo de la bloqueta, se emplantillará
cuidadosamentela primera hilada deforma de obtener la completa horizontalidad
de su cara superior, comprobar su alineamiento con respecto a los ejes de
construcción, la perpendicularidad de los encuentros de muros y establecer una
separación uniforme entre bloquetas.
Se colocarán las bloquetas sobre una capa completa de mortero.
Una vez puesto la bloqueta plano sobresu sitio,sepresionará ligeramentepara que
el mortero tienda a llenar la junta vertical y garantice el contacto con toda la cara
plana inferior . Puede golpearse ligeramente en su centro, pero no se colocará
encima ningún peso.

Se llenará con mortero el resto de la junta vertical que no haya sido cubierta y se
distribuirá una capademortero C:A 1:5, por otra de bloqueta, alternando las juntas
verticales para lograr un buen amarre, las juntas horizontales y verticales deberán
quedar completamente llenas de mortero.
El espesor de las juntas deberá ser uniforme y constante.
Las bloquetas se asentarán hasta cubrir una altura de muro máximo de 1.20m por
jornada de trabajo. Para proseguir la elevación del muro se dejará reposar la
bloqueta recientemente asentado, un mínimo de 12 horas.
La unión de los muros con las columnas será de forma dentada para asegurar una
unión compacta
Tolerancias:
El desalineamiento horizontal máximo admisibleen el emplantillado será de 0.5 cm. en
cada 3m con un máximo de 1cm. en toda la longitud. El desplome o desalineamiento
vertical de los muros no será mayor de 0.5 cm, por cada 3 m con un máximo de 1.5cm
en toda su altura.El espesor de las juntas demortero tendrá una variación máxima del
10%.
UNIDAD DE MEDIDA: m2.
02.05.03.02 Tarrajeo muros interiores mezcla 1:5 espesor 1.5 cm
DESCRIPCIÓN:
MATERIALES
Cemento
Se utilizaráCemento Portland tipo IP, el cual deberá satisfacer las Normas ITINTEC 334-
009-71 para cementos Portland del Perú y/o las Normas ASTM C-150-99.
Arena
La mezcla cemento-arena, se aplicará directamente sobre el muro de bloquetas,previa
determinación de las plantillas correspondientes. El tarrajeo frotachado, en general se
aplicará en todos los muros interiores,desdeel piso hasta el cielo raso en los interiores.
El tarrajeo no debe exceder de 1.00 cm para que resulte económicamente aceptable
Comprende la preparación de la superficie donde se va a aplicar el revoque.
ladrillo.

muro.
revoque.
Normas y Procedimientos que Regirán la Ejecución de Revoques
No se admitirá ondulaciones ni vacíos;los ángulos o aristas demuros, vigas,columnas,
derrames, etc., serán perfectamente definidos y sus intersecciones en ángulo recto o
según lo indiquen los planos.
Se extenderá el mortero igualándolo con la regla, entre las cintas de mezcla pobre y
antes de su endurecimiento; después de reposar 30 minutos, se hará el enlucido,
pasando de nuevo y cuidadosamente la paleta de madera o plancha de metal.
Espesor de enlucido:
a) Sobre muros de ladrillo: máximo 1.5 cm.
b) Sobre concreto: máximo 1.5 cm.
En los ambientes en que vayan zócalos y contra zócalos, el revoque del paramento de
la pared se hará de corrido hasta 3cm.por debajo del nivel superior del zócalo o contra
zócalo.
La mezcla será de composición 1:5.
02.05.03.03 Tarrajeo muros exterioresmezcla 1:5 espesor 1.5 cm
DESCRIPCIÓN:
MATERIALES
Cemento
Se utilizaráCemento Portland tipo IP, el cual deberá satisfacer las Normas ITINTEC 334-
009-71 para cementos Portland del Perú y/o las Normas ASTM C-150-99.
Arena
Comprende la preparación dela superficiedonde seva a aplicar el revoque.
ladrillo.

muro.
revoque.
02.05.04 VIGAS
02.05.04.01 Encofrado desencofrado de vigas
DESCRIPCIÓN:
1.Encofrado
Los encofrados y sus soportes deben ser diseñados y construidos bajo responsabilidad
del Contratista,teniendo en cuenta su durabilidad y resistencia,principalmente si van a
ser usados reiteradas veces durante la obra.En general los encofrados deben estar de
acuerdo con lo dispuesto en el ACI 318.99
2.Desencofrado
Todos los encofrados serán retirados en el tiempo indicado o cuando la resistencia
especificada haya sido alcanzada,y de modo que no se ponga en peligro la estabilidad
del elemento estructural o dañe su superficie.
Cuando seuse aditivos aceleradores defragua,el desencofrado podrá efectuarse antes
de lo usualmente permitido, contando para ello con la aprobación de la Supervisión.
Tolerancias
Las tolerancias en el concreto terminado son las siguientes
En la verticalidad decolumnas hasta 3mde longitud:6 mm
la verticalidad decolumnas hasta 6mde longitud:12 mm
En la sección transversal decualquier elemento: - 5 mm a + 10 mm
la ubicación deductos y pases: 5 mm
La Supervisión verificarápreviamente al vaciado del concreto las dimensiones,verticalidad
y los elementos de fijación delos encofrados,así como el estado de los materiales deestos
a fin de prevenir que seabran las formas duranteel vaciado.
UNIDAD DE MEDIDA: M2
02.05.04.02 Concreto en vigas fc=210 kg/cm2
DESCRIPCIÓN:

Resistencia a la compresión especificada f´c a los 28 días
1.- Diseño de mezclas de concreto: Las proporciones y cantidades de los insumos a
posible.
ni aun parcialmente
adyacente.
El concreto deberá ser conducido para todo uso desde la mezcladora al lugar devaciado
preparado al efecto por el ingeniero, y su disposición será previa orden de éste.
conserve.
UNIDAD DE MEDIDA: m3
02.05.04.03 Acero corrugado fy=4200 kg/cm2 grado 60 vigas
DESCRIPCIÓN:

Consisteen el suministro,habilitado y colocación devarillas corrugadasdeacero
Expediente Técnico
que queden fijos durante el vaciado de concreto.
Unidad de Medida: Se medirá en Kilogramos (Kg.)
02.05.05 COBERTURA
02.05.05.01 Cubierta con estructura maderamen
DESCRIPCIÓN:
La cobertura es de calaminas galvanizadas de 1.8*0.80 m * 0.25mm, de una agua, con
habilitación y colocado vigas madera aguano de 3”*2” de 1.8 m y cintas de madera
aguano de 1.5”*1.5” de 2 m, según lo indicado en los planos del proyecto.
CUBIERTA
Constituida por una fila de plancha decalamina galvanizada de 1.8*0.80 m de 0.25mm,
de una agua, con pendiente de 10°, permitiendo desarrollar construcciones con alta
resistencia y durabilidad.
UNIDAD DE MEDIDA: m2 (metro cuadrado)
02.05.06 PISOS
DESCRIPCIÓN:
Unidad de Medida: Metros cuadrados (m2)
DESCRIPCIÓN:
apisonada.

de Edificaciones.
uniforme y plana.
UNIDAD DE MEDIDA: metros cuadrados (m2)
DESCRIPCIÓN:
El cemento a usarse será Portland Puzolánico IP o alternativamente, que cumplan
con las normas ASTM.
El hormigón será canto rodado derío o de cantera compuesto de partículas,fuertes,
duras, limpias.
seleccionados.
Antes de iniciarcualquier vaciado losencofradosdeberán ser revisadosy aprobados
UNIDAD DE MEDIDA: Metro cubico (m3)
02.05.07 VEREDAS
DESCRIPCIÓN:
Unidad de Medida
DESCRIPCIÓN:

apisonada.
de Edificaciones.
uniforme y plana.
UNIDAD DE MEDIDA: metros cuadrados (m2)
DESCRIPCIÓN:
El cemento a usarse será Portland Puzolánico IP o alternativamente, que cumplan
con las normas ASTM.
El hormigón será canto rodado derío o de cantera compuesto de partículas,fuertes,
duras, limpias.
seleccionados.
Antes de iniciarcualquier vaciado los encofradosdeberán ser revisadosy aprobados
UNIDAD DE MEDIDA: Metro cubico (m3)
02.05.08 INSTALACIONES DE AGUA Y DESAGUE
02.05.08.01 Salida de agua fría PVC-SAP 1/2"
DESCRIPCION:
los lavaderos.
Además, quedan incluidosen la unión,los canalesen la albañilería,la mano deobra para
UNIDAD DE MEDIDA

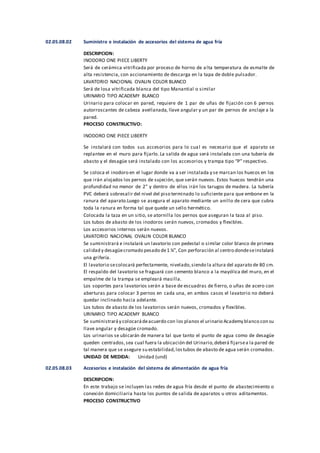

02.05.08.02 Suministro e instalación de accesorios del sistema de agua fría
DESCRIPCION:
INODORO ONE PIECE LIBERTY
Será de cerámica vitrificada por proceso de horno de alta temperatura de esmalte de
alta resistencia, con accionamiento de descarga en la tapa de doble pulsador.
LAVATORIO NACIONAL OVALIN COLOR BLANCO
Será de losa vitrificada blanca del tipo Manantial o similar
URINARIO TIPO ACADEMY BLANCO
Urinario para colocar en pared, requiere de 1 par de uñas de fijación con 6 pernos
autorroscantes de cabeza avellanada, llave angular y un par de pernos de anclaje a la
pared.
INODORO ONE PIECE LIBERTY
Se instalará con todos sus accesorios para lo cual es necesario que el aparato se
replantee en el muro para fijarlo. La salida de agua será instalada con una tubería de
abasto y el desagüe será instalado con los accesorios y trampa tipo “P” respectivo.
Se coloca el inodoro en el lugar donde va a ser instalada y se marcan los huecos en los
que irán alojados los pernos de sujeción, que serán nuevos. Estos huecos tendrán una
profundidad no menor de 2" y dentro de ellos irán los tarugos de madera. La tubería
PVC deberá sobresalir del nivel del piso terminado lo suficiente para que embone en la
ranura del aparato.Luego se asegura el aparato mediante un anillo de cera que cubra
toda la ranura en forma tal que quede un sello hermético.
Colocada la taza en un sitio, se atornilla los pernos que aseguran la taza al piso.
Los tubos de abasto de los inodoros serán nuevos, cromados y flexibles.
Los accesorios internos serán nuevos.
LAVATORIO NACIONAL OVALIN COLOR BLANCO
Se suministrará e instalará un lavatorio con pedestal o similar color blanco de primera
calidad y desagüecromado pesado de1 ¼”, Con perforación al centro dondeseinstalará
una grifería.
El lavatorio secolocará perfectamente, nivelado,siendo la altura del aparato de 80 cm.
El respaldo del lavatorio se fraguará con cemento blanco a la mayólica del muro, en el
empalme de la trampa se empleará masilla.
Los soportes para lavatorios serán a base de escuadras de fierro, o uñas de acero con
aberturas para colocar 3 pernos en cada una, en ambos casos el lavatorio no deberá
quedar inclinado hacia adelante.
Los tubos de abasto de los lavatorios serán nuevos, cromados y flexibles.
URINARIO TIPO ACADEMY BLANCO
Se suministraráy colocarádeacuerdo con los planos el urinario Academy blanco con su
llave angular y desagüe cromado.
Los urinarios se ubicarán de manera tal que tanto el punto de agua como de desagüe
queden centrados,sea cual fuera la ubicación del Urinario,deberá fijarsea la pared de
tal manera que se asegure su estabilidad,lostubos de abasto de agua serán cromados.
UNIDAD DE MEDIDA: Unidad (und)
02.05.08.03 Accesorios e instalación del sistema de alimentación de agua fría
DESCRIPCION:

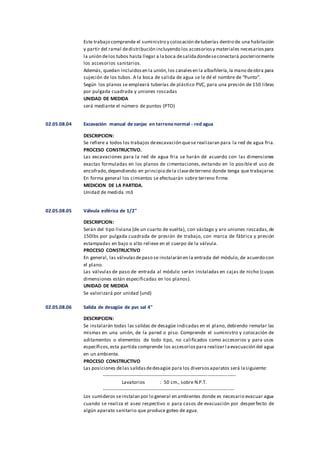

los accesorios sanitarios.
Además, quedan incluidosen la unión,los canalesen la albañilería,la mano deobra para
UNIDAD DE MEDIDA
02.05.08.04 Excavación manual de zanjas en terreno normal - red agua
DESCRIPCION:
Se refiere a todos los trabajos deexcavación quese realizaran para la red de agua fria.
Las excavaciones para la red de agua fria se harán dé acuerdo con las dimensiones
02.05.08.05 Válvula esférica de 1/2"
DESCRIPCION:
Serán del tipo liviana (de un cuarto de vuelta), con vástago y aro uniones roscadas, de
150lbs por pulgada cuadrada de presión de trabajo, con marca de fábrica y presión
estampadas en bajo o alto relieve en el cuerpo de la válvula.
En general, las válvulasdepaso se instalarán en la entrada del módulo, de acuerdo con
el plano.
Las válvulas de paso de entrada al módulo serán instaladas en cajas de nicho (cuyas
dimensiones están especificadas en los planos).
UNIDAD DE MEDIDA
Se valorizará por unidad (und)
02.05.08.06 Salida de desagüe de pvc sal 4"
DESCRIPCION:
Se instalarán todas las salidas de desagüe indicadas en el plano, debiendo rematar las
mismas en una unión, de la pared o piso. Comprende el suministro y colocación de
aditamentos o elementos de todo tipo, no calificados como accesorios y para usos
específicos,esta partida comprende los accesoriospara realizar l aevacuación del agua
en un ambiente.
Las posiciones delas salidasdedesagüe para los diversosaparatos será lasiguiente:
----------------------------------------------------------------------------------
Lavatorios : 50 cm., sobre N.P.T.
---------------------------------------------------------------------------------
Los sumideros seinstalan por lo general en ambientes donde es necesario evacuar agua
cuando se realiza el aseo respectivo o para casos de evacuación por desperfecto de
algún aparato sanitario que produce goteo de agua.

Desde el punto donde se instalarálos sumideros,secolocaráel accesorio “trampa p” la
que va unida al sumidero de bronce y a la tubería de recolección que conducirá los
desagües, los accesorios serán unidos con pegamento especial.
Todas las salidas de desagüe y todos los puntos de la red de desagüe PVC que estén
abiertos serán taponados provisionalmente con tapones de madera de forma tronco
cónico.
Estos tapones se instalarán inmediatamente después de terminadas las salidas y
permanecerán colocados hasta el momento de instalarse los aparatos sanitarios.
UNIDAD DE MEDIDA
Se valorizará por metro lineal (ml),
02.05.08.07 Excavación manual de zanjas – desagüe
DESCRIPCION:
Se refiere a todos los trabajos de excavación que se realizaran para la red de desagüe.
Las excavaciones para la red de desagüe se harán dé acuerdo con las dimensiones
Norma de medición :Se Valoriza por Apertura de zanja ejecutada, conforme o lo
indicado en el presupuesto base de la presente obra.
02.05.08.08 Red de Distribución del interna del sistema de desagüe
DESCRIPCION:
Las tuberías de PVC – SAP, irán colocadas donde indica los planos, cumpliendo con el
proceso que se explicará en el Procedimiento Constructivo.
Calidad de los Materiales:
La tubería será de PVC SAP de media presión 10Lb/Pulg2, los tubos que se encuentran
defectuosos en obra serán rechazados, el rechazo sólo recaerá sobre cada unidad.
En la instalación de tuberías de plástico P.V.C. bajo tierra deberá tenerse especial
cuidado del apoyo de la tubería sobre terreno firme y en su relleno compactado por
capas, regado de modo que se asegure la estabilidad de la superficie y la
indeformabilidad del tubo por el efecto del relleno.
Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de Vi nilo) no plastificado
(PVC –V), en el Standard Americano Pesado (SAP), deberán cumplir con la norma técnica
peruana (NTP) vigente.
UNIDAD DE MEDIDA
Se valorizará por Metro Lineal (M),
02.05.08.09 Instalación de lavadero
DESCRIPCION:
Esta Partida consiste en la colocación de los aparatos sanitarios.
El lavatorio secolocaráperfectamente, nivelado,siendo la altura del aparato de80 cm.
El respaldo del lavatorio sefraguará con cemento blanco a la mayólicadel muro, en el
empalme de la trampa se empleará masilla.

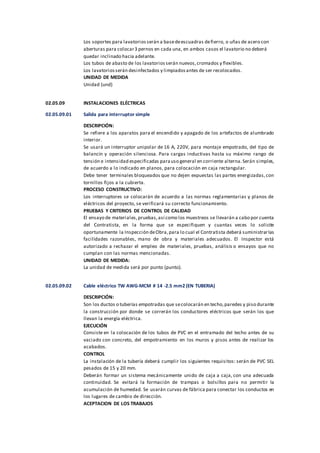

Los soportes para lavatoriosserán a basedeescuadras defierro, o uñas de acero con
aberturas para colocar3 pernos en cada una, en ambos casos el lavatorio no deberá
quedar inclinado hacia adelante.
Los tubos de abasto de los lavatoriosserán nuevos,cromados y flexibles.
Los lavatoriosserán desinfectados y limpiadosantes de ser recolocados.
UNIDAD DE MEDIDA
Unidad (und)
02.05.09 INSTALACIONES ELÉCTRICAS
02.05.09.01 Salida para interruptor simple
DESCRIPCIÓN:
Se refiere a los aparatos para el encendido y apagado de los artefactos de alumbrado
interior.
Se usará un interruptor unipolar de 16 A, 220V, para montaje empotrado, del tipo de
balancín y operación silenciosa. Para cargas inductivas hasta su máximo rango de
tensión e intensidad especificadas parauso general en corriente alterna.Serán simples,
de acuerdo a lo indicado en planos, para colocación en caja rectangular.
Debe tener terminales bloqueados que no dejen expuestas las partes energizadas,con
tornillos fijos a la cubierta.
Los interruptores se colocarán de acuerdo a las normas reglamentarias y planos de
eléctricos del proyecto, se verificará su correcto funcionamiento.
facilidades razonables, mano de obra y materiales adecuados. El Inspector está
autorizado a rechazar el empleo de materiales, pruebas, análisis o ensayos que no
cumplan con las normas mencionadas.
UNIDAD DE MEDIDA:
02.05.09.02 Cable eléctrico TW AWG-MCM # 14 -2.5 mm2 (EN TUBERIA)
DESCRIPCIÓN:
Son los ductos o tuberías empotradas que secolocarán en techo,paredes y piso durante
la construcción por donde se correrán los conductores eléctricos que serán los que
llevan la energía eléctrica.
EJECUCIÓN
Consiste en la colocación de los tubos de PVC en el entramado del techo antes de su
vaciado con concreto, del empotramiento en los muros y pisos antes de realizar los
acabados.
CONTROL
La instalación de la tubería deberá cumplir los siguientes requisitos: serán de PVC SEL
pesados de 15 y 20 mm.
Deberán formar un sistema mecánicamente unido de caja a caja, con una adecuada
continuidad. Se evitará la formación de trampas o bolsillos para no permitir la
acumulación de humedad. Se usarán curvas de fábrica para conectar los conductos en
los lugares de cambio de dirección.
ACEPTACION DE LOS TRABAJOS

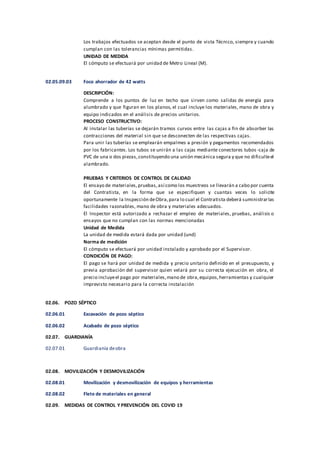

Los trabajos efectuados se aceptan desde el punto de vista Técnico, siempre y cuando
cumplan con las tolerancias mínimas permitidas.
UNIDAD DE MEDIDA
El cómputo se efectuará por unidad de Metro Lineal (M).
DESCRIPCIÓN:
Para unir las tuberías se emplearán empalmes a presión y pegamentos recomendados
por los fabricantes. Los tubos se unirán a las cajas mediante conectores tubos -caja de
PVC de una o dos piezas,constituyendo una unión mecánica segura y que no dificulteel
alambrado.
facilidades razonables, mano de obra y materiales adecuados.
El Inspector está autorizado a rechazar el empleo de materiales, pruebas, análisis o
ensayos que no cumplan con las normas mencionadas
Unidad de Medida
Norma de medición
El cómputo se efectuará por unidad instalado y aprobado por el Supervisor.
CONDICIÓN DE PAGO:
El pago se hará por unidad de medida y precio unitario definido en el presupuesto, y
previa aprobación del supervisor quien velará por su correcta ejecución en obra, el
precio incluyeel pago por materiales,mano de obra,equipos,herramientas y cualquier
imprevisto necesario para la correcta instalación
02.06. POZO SÉPTICO
02.06.01 Excavación de pozo séptico
02.06.02 Acabado de pozo séptico
02.07. GUARDIANÍA
02.07.01 Guardianía deobra
02.08. MOVILIZACIÓN Y DESMOVILIZACIÓN
02.08.01 Movilización y desmovilización de equipos y herramientas
02.08.02 Flete de materiales en general
02.09. MEDIDAS DE CONTROL Y PREVENCIÓN DEL COVID 19

02.09.01 Medidas de control y prevención del COVID 19 en obra

Eett.modulo.dina

Más contenido relacionado

La actualidad más candente

Similar a Eett.modulo.dina

Último

Eett.modulo.dina
