ARTÍCULO TÉCNICO
3
INSTRUMENTACIÓN DE BLOQUES DE
CONCRETO MASIVO PARA VERIFICAR EL
SISTEMA DE ENFRIAMIENTO. CASO PRÁCTICO.
Marlon Valarezo A.
Resumen
El control del agrietamiento debido a la generación
de calor y aumento de la temperatura en
estructuras masivas siempre ha requerido una
atención particular por los diseñadores y
especialmente por los constructores, debido a las
múltiples variables que intervienen en el proceso de
producción y construcción con concreto. Los
reportes de investigación y códigos presentan varias
acciones para disminuir y controlar la temperatura
en estructuras masivas, empleándose generalmente
en obra algunas combinaciones y variaciones de
estas. Este trabajo presenta un caso práctico del uso
de algunas de las recomendaciones establecidas
para el control de la temperatura en estructuras
masivas y el monitoreo respectivo de las mismas
con el fin de determinar su eficacia. Es así que este
documento intenta aclarar las dudas que podrían
existir sobre la aplicación en obra de estas buenas
prácticas de ingeniería.
El caso práctico que se presenta es durante la
construcción de la estructura del vertedero de la
obra de Captación del Proyecto Hidroeléctrico Coca
Codo Sinclair, en donde se requieren alrededor de
130.000 m3 de concreto. El procedimiento
constructivo requiere la construcción de bloques de
concreto con un volumen aproximado de 3.000 m3
cada uno y por ello las consideraciones especiales
de control de la temperatura. La eficiencia de las
acciones aplicadas se verifica comparando la
temperatura y el diferencial de temperatura
obtenido en el concreto de la estructura con los
valores asumidos como máximo dentro del diseño.
Introducción
El Proyecto Hidroeléctrico Coca Codo Sinclair que se
construye en las Provincias de Napo y Sucumbíos en
el oriente ecuatoriano ha sido diseñado para
generar 1500 MW de energía limpia. Las obras
principales en construcción son: la captación, túnel
de conducción, embalse compensador, tuberías de
presión y casa de máquinas.
La Obra de Captación se encuentra ubicada en el rio
Coca a 1 km aguas abajo de la confluencia de los
ríos Salado y Quijos, en donde se construye una
presa de enrocado con cara de concreto (CFRD) con
una altura de 31,50 m sobre la cimentación. Se ha
proyectado un desarenador al exterior para un
caudal de 222 m3/s con la capacidad de sedimentar
partículas superiores a 0,25 mm. La estructura del
vertedero constituida por ocho vanos de 20 m de
longitud tiene su cresta a la elevación de 1.275,50 m
(NAMO) y ha sido diseñado para descargar caudales
de 6.020 m3/s en épocas de crecida con un periodo
de retorno de 200 años y 8.900 m3/s para un
periodo de retorno de 10.000 años con una
elevación en el embalse a 1.284,25 m. La
catastrófica es de 15.000 m3/s a la elevación de
1.288,30 msnm en el embalse.
El vertedero con perfil Creager tiene 174 m de
longitud, 52 m en su base y 25,5 m de altura; se
construye con un núcleo de concreto de 21 MPa
cubierto por una capa aproximada de 2 m de
concreto de 32 MPa reforzado con fibra (Figura 1),
siendo esta la superficie que estará en contacto con
el agua. En la construcción del núcleo del vertedero
se requieren alrededor de 130.000 m3 de concreto,
el procedimiento constructivo se realizó en nueve
secciones longitudinales y siete niveles en altura,
mediante bloques de concreto con dimensiones
Boletín informativo junio 2014
ARTÍCULO TÉCNICO
4
desde 50x20x3 metros en la base, hasta bloques
más pequeños que disminuyen gradualmente de
tamaño conforme se avanza con la construcción
hacia los niveles superiores. La fabricación de cada
uno de estos bloques requirió de un volumen
aproximado de 3.000 m3 de concreto y por ello con
precauciones especiales del concreto con el fin de
evitar daños por las altas temperaturas generadas
que pudieran resultar en agrietamiento (Gajda y
Vaneem, 2002).

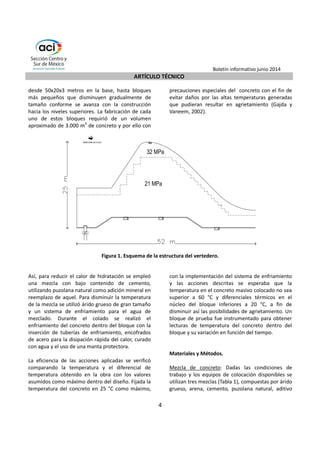

Figura 1. Esquema de la estructura del vertedero.
Así, para reducir el calor de hidratación se empleó
una mezcla con bajo contenido de cemento,
utilizando puzolana natural como adición mineral en
reemplazo de aquel. Para disminuir la temperatura
de la mezcla se utilizó árido grueso de gran tamaño
y un sistema de enfriamiento para el agua de
mezclado. Durante el colado se realizó el
enfriamiento del concreto dentro del bloque con la
inserción de tuberías de enfriamiento, encofrados
de acero para la disipación rápida del calor, curado
con agua y el uso de una manta protectora.
La eficiencia de las acciones aplicadas se verificó
comparando la temperatura y el diferencial de
temperatura obtenido en la obra con los valores
asumidos como máximo dentro del diseño. Fijada la
temperatura del concreto en 25 °C como máximo,
con la implementación del sistema de enfriamiento
y las acciones descritas se esperaba que la
temperatura en el concreto masivo colocado no sea
superior a 60 °C y diferenciales térmicos en el
núcleo del bloque inferiores a 20 °C, a fin de
disminuir así las posibilidades de agrietamiento. Un
bloque de prueba fue instrumentado para obtener
lecturas de temperatura del concreto dentro del
bloque y su variación en función del tiempo.
Materiales y Métodos.
Mezcla de concreto: Dadas las condiciones de
trabajo y los equipos de colocación disponibles se
utilizan tres mezclas (Tabla 1), compuestas por árido
grueso, arena, cemento, puzolana natural, aditivo
Boletín informativo junio 2014
ARTÍCULO TÉCNICO
5
plastificante y agua fría. Estas mezclas tienen un
bajo contenido de cemento, inferior a 270 kg/m3
(Kosmatka, et al, 2004), un porcentaje de árido
grueso (G) del 66 % en función de la cantidad total
de áridos (G+A) y en una de ellas se empleó árido
con tamaño de hasta 75 mm.

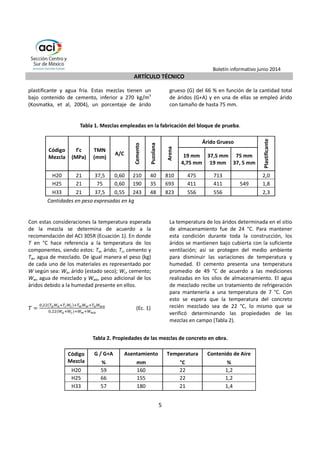

Tabla 1. Mezclas empleadas en la fabricación del bloque de prueba.
Código
Mezcla
f'c
(MPa)
TMN
(mm)
A/C
Cemento
Puzolana
Arena
Árido Grueso
Plastificante
19 mm
4,75 mm
37,5 mm
19 mm
75 mm
37, 5 mm
H20 21 37,5 0,60 210 40 810 475 713 2,0
H25 21 75 0,60 190 35 693 411 411 549 1,8
H33 21 37,5 0,55 243 48 823 556 556 2,3
Cantidades en peso expresadas en kg
Con estas consideraciones la temperatura esperad a
de la mezcla se determina de acuerdo a la
recomendación del ACI 305R (Ecuación 1). En donde
T en °C hace referencia a la temperatura de los
componentes, siendo estos: Ta, árido; Tc, cemento y
Tw, agua de mezclado. De igual manera el peso (kg)
de cada uno de los materiales es representado por
W según sea: Wa, árido (estado seco); Wc, cemento;
Ww, agua de mezclado y Wwa, peso adicional de los
áridos debido a la humedad presente en ellos.
 =
,
,
(Ec. 1)
La temperatura de los áridos determinada en el sitio
de almacenamiento fue de 24 °C. Para mantener
esta condición durante toda la construcción, los
áridos se mantienen bajo cubierta con la suficiente
ventilación; así se protegen del medio ambiente
para disminuir las variaciones de temperatura y
humedad. El cemento presenta una temperatura
promedio de 49 °C de acuerdo a las mediciones
realizadas en los silos de almacenamiento. El agua
de mezclado recibe un tratamiento de refrigeración
para mantenerla a una temperatura de 7 °C. Con
esto se espera que la temperatura del concreto
recién mezclado sea de 22 °C, lo mismo que se
verificó determinando las propiedades de las
mezclas en campo (Tabla 2).
Tabla 2. Propiedades de las mezclas de concreto en obra.
Código
Mezcla
G / G+A Asentamiento Temperatura Contenido de Aire
% mm °C %
H20 59 160 22 1,2
H25 66 155 22 1,2
H33 57 180 21 1,4
Boletín informativo junio 2014
ARTÍCULO TÉCNICO
6
Sistema post-enfriamiento: El sistema post-enfriamiento
consistió en instalar tuberías
embebidas dentro de los bloques de concreto por
donde circulaba agua fría con el objeto de disminuir
la temperatura interna y mantener el diferencial de
temperatura dentro del bloque en rangos
aceptables. Se utilizó tubería de enfriamiento de
acero de 1,5 mm de espesor y 25 mm de diámetro;
el agua de enfriamiento proveniente del rio Coca y
presentaba una temperatura promedio de 18 °C.
Durante el diseño e instalación de este sistema se
siguieron las recomendaciones del ACI 207.4R. La
tubería de enfriamiento se colocó en forma de
serpentín en dos niveles, el primer nivel
directamente sobre la superficie previa de concreto
endurecido y el segundo nivel a una separación
vertical de 1,5 m con respecto al primero. La
distribución en horizontal se realizó manteniendo
una separación de 1,5 m entre la tubería,
desarrollando una longitud no mayor de 300 m por
serpentín (Figura 2) para asegurar un enfriamiento
uniforme de toda la estructura. Para mantener la
tubería en su posición durante el hormigonado se
empleó una armadura de soporte, la figura 3
muestra la disposición de la tubería en un bloque
sin acero de refuerzo principal. Después de instalada
la tubería, se realizan pruebas de presión para
verificar la hermeticidad del sistema.
Instrumentación del bloque de prueba: Como
instrumentación del bloque se colocaron tres
puntos de medición en planta, dos de ellos con
sensores de medición (s) a alturas de 0,75 m y 2,25
m. En el punto central se colocaron dos sensores
adicionales ubicados a 5 cm de los extremos
superior e inferior del bloque, obteniéndose en total
ocho puntos de lectura (Figura 2). Las lecturas en
cada uno de los puntos de medición se efectuaron
cada 2 horas hasta completar un periodo de 334
horas (14 días). Los medidores de temperatura
compuestos por cables y sensor tienen una
precisión de 0,1 °C en un rango de medición de -30
°C a 130 °C con un error menor a 0,5 °C.
.

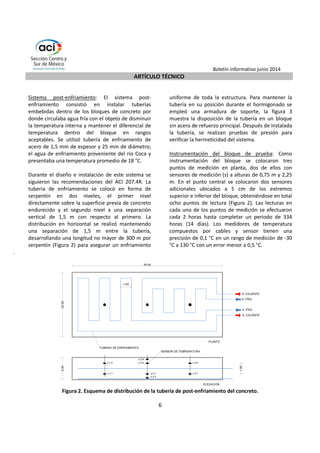

Figura 2. Esquema de distribución de la tubería de post-enfriamiento del concreto.
Boletín informativo junio 2014
ARTÍCULO TÉCNICO
7
Transporte y colocación del concreto: Las
operaciones de colado para cada bloque iniciaron
con el transporte del concreto en camiones
mezcladores de 6 m3 desde la planta de producción,
ubicada a menos de 1 km del sitio de disposición
final. Para evitar paralizaciones durante la
colocación, debido a la pluviosidad de la zona del
proyecto, se colocaron cubiertas sobre todos los
bloques de trabajo. En la colocación del concreto se
utilizaron dos bandas transportadoras y una bomba
con una rata de colocación de 1,6 m3/min y 0,88
m3/min, respectivamente. El tiempo aproximado de
hormigonado fue de 48 horas. En sitio se
dispusieron grupos encargados de la compactación
con vibradores de inmersión y el concreto se colocó
desde una altura máxima de 1,50 m como disponen
las especificaciones del proyecto para evitar la
segregación. Luego del periodo de fraguado, el
bloque fue cubierto con una manta de protección
para prevenir la rápida evaporación y conservar las
condiciones de humedad y temperatura en su
interior.
Luego de 3 horas de haber terminado la colocación
del concreto, se inició la circulación del agua fría por
la tubería de enfriamiento, con un caudal entre 15 y
17 l/min. Durante el enfriamiento se cambió la
dirección de la corriente de agua cada 12 horas para
evitar zonas de temperatura muy baja, logrando así
una distribución uniforme del calor dentro del
elemento.
a. Disposición de la tuberia post-enfriamiento. b. Monitoreo de la temperatura.
Figura 3. Tubería de post-enfriamiento y sensores de temperatura ubicados en obra.
El registro de temperatura del agua de entrada y
salida se realizó cada 24 horas hasta completar un
periodo de 14 días. Esta medición fue directa, para
ello se colocaron 5 l de agua en una cubeta y se
introdujo un termómetro, el mismo que permaneció
de 3 a 5 minutos dentro del agua para proceder a la
lectura. Para tomar la muestra de agua en la salida,
se esperó por lo menos un minuto después del
caudal inicial.
Resultados y Discusión
Las mediciones realizadas en el bloque de prueba
(Figura 4) permitieron observar que la
temperatura del concreto generada en el interior
del bloque fue inferior a 49 °C, alcanzando
temperaturas máximas a las 48 horas de colado. La

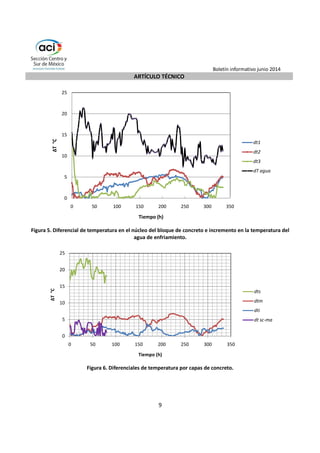

figura 5 en cambio muestra que el diferencial de
temperatura (dt) en el núcleo del bloque de
Boletín informativo junio 2014
ARTÍCULO TÉCNICO
8
concreto se mantiene inferior a 7 °C durante todo
el periodo de observación, registrándose un pico
inicial de 15 °C.
Por otro lado, la figura 5 también permite observar
el calor ganado por el agua dentro de la tubería de
enfriamiento, expresado en función del aumento
de temperatura (dT agua) con respecto a su
condición de temperatura inicial. Así se registra un
rango de incremento entre 7 °C y 21 °C, siendo el
máximo a las 24 horas después de terminada la
colocación del concreto.
Figura 4. Temperaturas registradas en el interior del bloque de prueba.
55
50
45
40
35
30
El análisis de los registros de los cuatro sensores
ubicados en el punto 2 del bloque permite
determinar los diferenciales de temperatura en la
parte inferior (dti: entre 2-3 y 2-1), media (dtm:
entre 2-2 y 2-1) y superior (dts: entre 2-2 y 2-4) del
bloque. En la figura 6 se observan diferenciales por
debajo de los 7 °C, excepto en la franja superior del
bloque (75 cm) en donde dentro de las primeras 12
a 48 horas se alcanzaron diferenciales de
temperatura de hasta 24 °C, registrando una
tendencia a decrecer luego de este periodo de
tiempo. Además, con los registros del sensor 2-4 se
determinó el diferencial de temperatura entre la
superficie de concreto y el medio ambiente (dt sc-ma)
durante las primeras 80 horas después del
colado, obteniendo un diferencial de temperatura
bajo.
25
0 50 100 150 200 250 300 350
Temperatura °C
Tiempo (h)
s11
s12
s21
s22
s31
s32

Más contenido relacionado

La actualidad más candente

Informe de ductilidad
Informe de ductilidadInforme de ductilidad
Informe de ductilidad
Raul Alejandro

Resistencia al desgaste de los agregados
Resistencia al desgaste de los agregados Resistencia al desgaste de los agregados
Resistencia al desgaste de los agregados
RICHARD CULQUE

Norma Tecnica Peruana Cementos 334.090
Norma Tecnica Peruana Cementos 334.090Norma Tecnica Peruana Cementos 334.090
Norma Tecnica Peruana Cementos 334.090
William Huachaca Torres

02.01 proctor cbr 2012
02.01 proctor   cbr 201202.01 proctor   cbr 2012
02.01 proctor cbr 2012
Juan Soto

Analisis precios unitarios final
Analisis precios unitarios finalAnalisis precios unitarios final
Analisis precios unitarios final
Alejandra Martinez

Practica de rotura de concreto (1)
Practica de rotura de concreto (1)Practica de rotura de concreto (1)
Practica de rotura de concreto (1)
Edi Mejia Cadenillas

Especificaciones tecnicas pavimentos
Especificaciones tecnicas pavimentosEspecificaciones tecnicas pavimentos
Especificaciones tecnicas pavimentos
Nombre Sobrenome

NORMA TECNICA
NORMA TECNICANORMA TECNICA
NORMA TECNICA
Sara Altamirano

356376665 ntp-334-009-cementos-portland-requisitos-pdf
356376665 ntp-334-009-cementos-portland-requisitos-pdf356376665 ntp-334-009-cementos-portland-requisitos-pdf
356376665 ntp-334-009-cementos-portland-requisitos-pdf
Ian Jael Espinoza Candia

Sap2000-1
Sap2000-1Sap2000-1
Sap2000-1
Alexander Ticona

INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOSINFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
Herbert Daniel Flores

DETERMINACIÓN DE DELETÉREOS
DETERMINACIÓN DE DELETÉREOSDETERMINACIÓN DE DELETÉREOS
DETERMINACIÓN DE DELETÉREOS
Carmen Antonieta Esparza Villalba

Modulo vi supervisión, control y evaluación de la calidad del concreto. par...
Modulo vi   supervisión, control y evaluación de la calidad del concreto. par...Modulo vi   supervisión, control y evaluación de la calidad del concreto. par...
Modulo vi supervisión, control y evaluación de la calidad del concreto. par...
KAIZEN ENGINEERING CONSULTING SAC

Diseño de concreto por el metodo aci con aditivo
Diseño de concreto por el metodo aci con aditivoDiseño de concreto por el metodo aci con aditivo
Diseño de concreto por el metodo aci con aditivo
Nilder Leonardo Palomino Becerra

Ensayos
EnsayosEnsayos
Propiedades del concreto
Propiedades del concretoPropiedades del concreto
Propiedades del concreto
Antuane Benavente

NORMA DE PAVIMENTOS CE.010
NORMA DE PAVIMENTOS CE.010NORMA DE PAVIMENTOS CE.010
NORMA DE PAVIMENTOS CE.010
Rafael Yosel Chipa C.

Viviendas basicas
Viviendas basicasViviendas basicas
Viviendas basicas
Jack Leon Carlevaro

Pase aereo 30 m
Pase aereo 30 mPase aereo 30 m
Pase aereo 30 m
Edwin Quispe

12 cap11 presionlateraldelsuelo
12 cap11 presionlateraldelsuelo12 cap11 presionlateraldelsuelo
12 cap11 presionlateraldelsuelo
matias diaz


La actualidad más candente (20)

Informe de ductilidad
Informe de ductilidadInforme de ductilidad
Informe de ductilidad

Resistencia al desgaste de los agregados
Resistencia al desgaste de los agregados Resistencia al desgaste de los agregados
Resistencia al desgaste de los agregados

Norma Tecnica Peruana Cementos 334.090
Norma Tecnica Peruana Cementos 334.090Norma Tecnica Peruana Cementos 334.090
Norma Tecnica Peruana Cementos 334.090

02.01 proctor cbr 2012
02.01 proctor   cbr 201202.01 proctor   cbr 2012
02.01 proctor cbr 2012

Analisis precios unitarios final
Analisis precios unitarios finalAnalisis precios unitarios final
Analisis precios unitarios final

Practica de rotura de concreto (1)
Practica de rotura de concreto (1)Practica de rotura de concreto (1)
Practica de rotura de concreto (1)

Especificaciones tecnicas pavimentos
Especificaciones tecnicas pavimentosEspecificaciones tecnicas pavimentos
Especificaciones tecnicas pavimentos

NORMA TECNICA
NORMA TECNICANORMA TECNICA
NORMA TECNICA

356376665 ntp-334-009-cementos-portland-requisitos-pdf
356376665 ntp-334-009-cementos-portland-requisitos-pdf356376665 ntp-334-009-cementos-portland-requisitos-pdf
356376665 ntp-334-009-cementos-portland-requisitos-pdf

Sap2000-1
Sap2000-1Sap2000-1
Sap2000-1

INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOSINFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS

DETERMINACIÓN DE DELETÉREOS
DETERMINACIÓN DE DELETÉREOSDETERMINACIÓN DE DELETÉREOS
DETERMINACIÓN DE DELETÉREOS

Modulo vi supervisión, control y evaluación de la calidad del concreto. par...
Modulo vi   supervisión, control y evaluación de la calidad del concreto. par...Modulo vi   supervisión, control y evaluación de la calidad del concreto. par...
Modulo vi supervisión, control y evaluación de la calidad del concreto. par...

Diseño de concreto por el metodo aci con aditivo
Diseño de concreto por el metodo aci con aditivoDiseño de concreto por el metodo aci con aditivo
Diseño de concreto por el metodo aci con aditivo

Ensayos
EnsayosEnsayos
Ensayos

Propiedades del concreto
Propiedades del concretoPropiedades del concreto
Propiedades del concreto

NORMA DE PAVIMENTOS CE.010
NORMA DE PAVIMENTOS CE.010NORMA DE PAVIMENTOS CE.010
NORMA DE PAVIMENTOS CE.010

Viviendas basicas
Viviendas basicasViviendas basicas
Viviendas basicas

Pase aereo 30 m
Pase aereo 30 mPase aereo 30 m
Pase aereo 30 m

12 cap11 presionlateraldelsuelo
12 cap11 presionlateraldelsuelo12 cap11 presionlateraldelsuelo
12 cap11 presionlateraldelsuelo


Destacado

Fundamentos del Hormigòn
Fundamentos del HormigònFundamentos del Hormigòn
Fundamentos del Hormigòn
Marlon Valarezo

Supervisiòn antes de la colocacion
Supervisiòn antes de la colocacionSupervisiòn antes de la colocacion
Supervisiòn antes de la colocacion
Marlon Valarezo

Aseguramiento de la Calidad
Aseguramiento de la CalidadAseguramiento de la Calidad
Aseguramiento de la Calidad
Marlon Valarezo

Supervisiòn y Supervisor
Supervisiòn y SupervisorSupervisiòn y Supervisor
Supervisiòn y Supervisor
Marlon Valarezo

Aridos
AridosAridos
Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.
Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.
Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.
Marlon Valarezo

Aci 117. tolerancias de materiales y construcciones de hormigòn
Aci 117. tolerancias de materiales y construcciones de hormigònAci 117. tolerancias de materiales y construcciones de hormigòn
Aci 117. tolerancias de materiales y construcciones de hormigòn
Marlon Valarezo

Cemento
CementoCemento
Adiciones, Agua, Aditivos y Fibras
Adiciones, Agua, Aditivos y FibrasAdiciones, Agua, Aditivos y Fibras
Adiciones, Agua, Aditivos y Fibras
Marlon Valarezo

Supervisiòn durante la colocación del hormigón
Supervisiòn durante la colocación del hormigónSupervisiòn durante la colocación del hormigón
Supervisiòn durante la colocación del hormigón
Marlon Valarezo

Losas de Hormigón sobre el Terreno
Losas de Hormigón sobre el TerrenoLosas de Hormigón sobre el Terreno
Losas de Hormigón sobre el Terreno
Marlon Valarezo

Diseño y Construcciòn de Encofrados
Diseño y Construcciòn de EncofradosDiseño y Construcciòn de Encofrados
Diseño y Construcciòn de Encofrados
Marlon Valarezo


Destacado (12)

Fundamentos del Hormigòn
Fundamentos del HormigònFundamentos del Hormigòn
Fundamentos del Hormigòn

Supervisiòn antes de la colocacion
Supervisiòn antes de la colocacionSupervisiòn antes de la colocacion
Supervisiòn antes de la colocacion

Aseguramiento de la Calidad
Aseguramiento de la CalidadAseguramiento de la Calidad
Aseguramiento de la Calidad

Supervisiòn y Supervisor
Supervisiòn y SupervisorSupervisiòn y Supervisor
Supervisiòn y Supervisor

Aridos
AridosAridos
Aridos

Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.
Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.
Uso de las probetas de 100x200mm en el Control de Calidad del Hormigón.

Aci 117. tolerancias de materiales y construcciones de hormigòn
Aci 117. tolerancias de materiales y construcciones de hormigònAci 117. tolerancias de materiales y construcciones de hormigòn
Aci 117. tolerancias de materiales y construcciones de hormigòn

Cemento
CementoCemento
Cemento

Adiciones, Agua, Aditivos y Fibras
Adiciones, Agua, Aditivos y FibrasAdiciones, Agua, Aditivos y Fibras
Adiciones, Agua, Aditivos y Fibras

Supervisiòn durante la colocación del hormigón
Supervisiòn durante la colocación del hormigónSupervisiòn durante la colocación del hormigón
Supervisiòn durante la colocación del hormigón

Losas de Hormigón sobre el Terreno
Losas de Hormigón sobre el TerrenoLosas de Hormigón sobre el Terreno
Losas de Hormigón sobre el Terreno

Diseño y Construcciòn de Encofrados
Diseño y Construcciòn de EncofradosDiseño y Construcciòn de Encofrados
Diseño y Construcciòn de Encofrados


Similar a Monitoreo temperatura en concreto masivo

Diseno de mezclas_por_el_metodo_del_aci
Diseno de mezclas_por_el_metodo_del_aciDiseno de mezclas_por_el_metodo_del_aci
Diseno de mezclas_por_el_metodo_del_aci
Alexander Vilchis

Conductividadtermicaexperimental
ConductividadtermicaexperimentalConductividadtermicaexperimental
Conductividadtermicaexperimental
Magaly Nathaly

000049 ejercicios resueltos de fisica transmision de calor
000049 ejercicios resueltos de fisica transmision de calor000049 ejercicios resueltos de fisica transmision de calor
000049 ejercicios resueltos de fisica transmision de calor
Heitman Ardila

Diseno_de_mezclas_por_el_metodo_del_ACI.pdf
Diseno_de_mezclas_por_el_metodo_del_ACI.pdfDiseno_de_mezclas_por_el_metodo_del_ACI.pdf
Diseno_de_mezclas_por_el_metodo_del_ACI.pdf
ErasmoQuijada

Conveccion1
Conveccion1Conveccion1
Conveccion1
777ecjz

transferencia de calor
transferencia de calortransferencia de calor
transferencia de calor
Maria Camila Pineda Henao

Intercambios termicos ejercicios de todo un oco
Intercambios termicos ejercicios de todo un ocoIntercambios termicos ejercicios de todo un oco
Intercambios termicos ejercicios de todo un oco
Bladimir Quispe Rocha

000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02
000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02
000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02
Esther Silva Gonsales

Intercambios termicos ejercicios
Intercambios termicos ejerciciosIntercambios termicos ejercicios
Intercambios termicos ejercicios
una puno

Diseno de un horno tunel para planta procesadora de arcilla bella azhuquita
Diseno de un horno tunel para planta procesadora de arcilla bella azhuquitaDiseno de un horno tunel para planta procesadora de arcilla bella azhuquita
Diseno de un horno tunel para planta procesadora de arcilla bella azhuquita
Jose luis sierra vergara

Tesina Hormigon Masivo
Tesina Hormigon Masivo Tesina Hormigon Masivo
Tesina Hormigon Masivo
Maria Oliva

35)2016-1_Murrieta Flores_Israel
35)2016-1_Murrieta Flores_Israel35)2016-1_Murrieta Flores_Israel
35)2016-1_Murrieta Flores_Israel
marconuneze

35)2016-1-Murrieta Flores_Israel
35)2016-1-Murrieta Flores_Israel35)2016-1-Murrieta Flores_Israel
35)2016-1-Murrieta Flores_Israel
marconuneze

Caracteristicas presaralco
Caracteristicas presaralcoCaracteristicas presaralco
Caracteristicas presaralco
Dory Cano Díaz

Hoja6 transmisión calor
Hoja6 transmisión calorHoja6 transmisión calor
Hoja6 transmisión calor
Ronny Pacheco

Hoja6 transmisión calor
Hoja6 transmisión calorHoja6 transmisión calor
Hoja6 transmisión calor
Ronny Pacheco

Caldera en un edificio
Caldera en un edificioCaldera en un edificio
Caldera en un edificio
Hazard Montenegro

Construcción de un reactor de nitruración iónica por plasma y simulación de l...
Construcción de un reactor de nitruración iónica por plasma y simulación de l...Construcción de un reactor de nitruración iónica por plasma y simulación de l...
Construcción de un reactor de nitruración iónica por plasma y simulación de l...
Javier García Molleja

SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD DE UN D...
SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD  DE UN D...SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD  DE UN D...
SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD DE UN D...
José Andrés Alanís Navarro

Ejercicio práctico de dosificación (1)
Ejercicio práctico de dosificación (1)Ejercicio práctico de dosificación (1)
Ejercicio práctico de dosificación (1)
Rodrigo García


Similar a Monitoreo temperatura en concreto masivo (20)

Diseno de mezclas_por_el_metodo_del_aci
Diseno de mezclas_por_el_metodo_del_aciDiseno de mezclas_por_el_metodo_del_aci
Diseno de mezclas_por_el_metodo_del_aci

Conductividadtermicaexperimental
ConductividadtermicaexperimentalConductividadtermicaexperimental
Conductividadtermicaexperimental

000049 ejercicios resueltos de fisica transmision de calor
000049 ejercicios resueltos de fisica transmision de calor000049 ejercicios resueltos de fisica transmision de calor
000049 ejercicios resueltos de fisica transmision de calor

Diseno_de_mezclas_por_el_metodo_del_ACI.pdf
Diseno_de_mezclas_por_el_metodo_del_ACI.pdfDiseno_de_mezclas_por_el_metodo_del_ACI.pdf
Diseno_de_mezclas_por_el_metodo_del_ACI.pdf

Conveccion1
Conveccion1Conveccion1
Conveccion1

transferencia de calor
transferencia de calortransferencia de calor
transferencia de calor

Intercambios termicos ejercicios de todo un oco
Intercambios termicos ejercicios de todo un ocoIntercambios termicos ejercicios de todo un oco
Intercambios termicos ejercicios de todo un oco

000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02
000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02
000049ejerciciosresueltosdefisicatransmisiondecalor 140226181831-phpapp02

Intercambios termicos ejercicios
Intercambios termicos ejerciciosIntercambios termicos ejercicios
Intercambios termicos ejercicios

Diseno de un horno tunel para planta procesadora de arcilla bella azhuquita
Diseno de un horno tunel para planta procesadora de arcilla bella azhuquitaDiseno de un horno tunel para planta procesadora de arcilla bella azhuquita
Diseno de un horno tunel para planta procesadora de arcilla bella azhuquita

Tesina Hormigon Masivo
Tesina Hormigon Masivo Tesina Hormigon Masivo
Tesina Hormigon Masivo

35)2016-1_Murrieta Flores_Israel
35)2016-1_Murrieta Flores_Israel35)2016-1_Murrieta Flores_Israel
35)2016-1_Murrieta Flores_Israel

35)2016-1-Murrieta Flores_Israel
35)2016-1-Murrieta Flores_Israel35)2016-1-Murrieta Flores_Israel
35)2016-1-Murrieta Flores_Israel

Caracteristicas presaralco
Caracteristicas presaralcoCaracteristicas presaralco
Caracteristicas presaralco

Hoja6 transmisión calor
Hoja6 transmisión calorHoja6 transmisión calor
Hoja6 transmisión calor

Hoja6 transmisión calor
Hoja6 transmisión calorHoja6 transmisión calor
Hoja6 transmisión calor

Caldera en un edificio
Caldera en un edificioCaldera en un edificio
Caldera en un edificio

Construcción de un reactor de nitruración iónica por plasma y simulación de l...
Construcción de un reactor de nitruración iónica por plasma y simulación de l...Construcción de un reactor de nitruración iónica por plasma y simulación de l...
Construcción de un reactor de nitruración iónica por plasma y simulación de l...

SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD DE UN D...
SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD  DE UN D...SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD  DE UN D...
SIMULACIÓN DEL EFECTO DE LA VELOCIDAD DEL VIENTO EN LA PRODUCTIVIDAD DE UN D...

Ejercicio práctico de dosificación (1)
Ejercicio práctico de dosificación (1)Ejercicio práctico de dosificación (1)
Ejercicio práctico de dosificación (1)


Más de Marlon Valarezo

Medios gestion
Medios gestionMedios gestion
Medios gestion
Marlon Valarezo

Fiscalizacion obras
Fiscalizacion obrasFiscalizacion obras
Fiscalizacion obras
Marlon Valarezo

Control obras
Control obrasControl obras
Control obras
Marlon Valarezo

Recurso energetico
Recurso energeticoRecurso energetico
Recurso energetico
Marlon Valarezo

Comparación de métodos de refrentado de bloques de mampostería para prueba de...
Comparación de métodos de refrentado de bloques de mampostería para prueba de...Comparación de métodos de refrentado de bloques de mampostería para prueba de...
Comparación de métodos de refrentado de bloques de mampostería para prueba de...
Marlon Valarezo

Reducción de muestras
Reducción de muestrasReducción de muestras
Reducción de muestras
Marlon Valarezo

Muestreo de áridos
Muestreo de áridosMuestreo de áridos
Muestreo de áridos
Marlon Valarezo

Material más fino que 75um
Material más fino que 75umMaterial más fino que 75um
Material más fino que 75um
Marlon Valarezo

Impurezas orgánicas
Impurezas orgánicasImpurezas orgánicas
Impurezas orgánicas
Marlon Valarezo

Densidad y absorción árido grueso
Densidad y absorción árido gruesoDensidad y absorción árido grueso
Densidad y absorción árido grueso
Marlon Valarezo

Densidad y absorción árido fino
Densidad y absorción árido finoDensidad y absorción árido fino
Densidad y absorción árido fino
Marlon Valarezo

Contenido humedad áridos
Contenido humedad áridosContenido humedad áridos
Contenido humedad áridos
Marlon Valarezo

Análisis granulometrico de áridos
Análisis granulometrico de áridosAnálisis granulometrico de áridos
Análisis granulometrico de áridos
Marlon Valarezo

Comparación de codigos de diseño sismorresistente de países sudamericanos
Comparación de codigos de diseño sismorresistente de países sudamericanosComparación de codigos de diseño sismorresistente de países sudamericanos
Comparación de codigos de diseño sismorresistente de países sudamericanos
Marlon Valarezo

Refrentado no adherido de cilindros de hormigón.
Refrentado no adherido de cilindros de hormigón.Refrentado no adherido de cilindros de hormigón.
Refrentado no adherido de cilindros de hormigón.
Marlon Valarezo

Refrentado de cilindros de hormigón.
Refrentado de cilindros de hormigón.Refrentado de cilindros de hormigón.
Refrentado de cilindros de hormigón.
Marlon Valarezo

Propiedades del Concreto
Propiedades del ConcretoPropiedades del Concreto
Propiedades del Concreto
Marlon Valarezo

Diseño de Mezclas
Diseño de MezclasDiseño de Mezclas
Diseño de Mezclas
Marlon Valarezo


Más de Marlon Valarezo (18)

Medios gestion
Medios gestionMedios gestion
Medios gestion

Fiscalizacion obras
Fiscalizacion obrasFiscalizacion obras
Fiscalizacion obras

Control obras
Control obrasControl obras
Control obras

Recurso energetico
Recurso energeticoRecurso energetico
Recurso energetico

Comparación de métodos de refrentado de bloques de mampostería para prueba de...
Comparación de métodos de refrentado de bloques de mampostería para prueba de...Comparación de métodos de refrentado de bloques de mampostería para prueba de...
Comparación de métodos de refrentado de bloques de mampostería para prueba de...

Reducción de muestras
Reducción de muestrasReducción de muestras
Reducción de muestras

Muestreo de áridos
Muestreo de áridosMuestreo de áridos
Muestreo de áridos

Material más fino que 75um
Material más fino que 75umMaterial más fino que 75um
Material más fino que 75um

Impurezas orgánicas
Impurezas orgánicasImpurezas orgánicas
Impurezas orgánicas

Densidad y absorción árido grueso
Densidad y absorción árido gruesoDensidad y absorción árido grueso
Densidad y absorción árido grueso

Densidad y absorción árido fino
Densidad y absorción árido finoDensidad y absorción árido fino
Densidad y absorción árido fino

Contenido humedad áridos
Contenido humedad áridosContenido humedad áridos
Contenido humedad áridos

Análisis granulometrico de áridos
Análisis granulometrico de áridosAnálisis granulometrico de áridos
Análisis granulometrico de áridos

Comparación de codigos de diseño sismorresistente de países sudamericanos
Comparación de codigos de diseño sismorresistente de países sudamericanosComparación de codigos de diseño sismorresistente de países sudamericanos
Comparación de codigos de diseño sismorresistente de países sudamericanos

Refrentado no adherido de cilindros de hormigón.
Refrentado no adherido de cilindros de hormigón.Refrentado no adherido de cilindros de hormigón.
Refrentado no adherido de cilindros de hormigón.

Refrentado de cilindros de hormigón.
Refrentado de cilindros de hormigón.Refrentado de cilindros de hormigón.
Refrentado de cilindros de hormigón.

Propiedades del Concreto
Propiedades del ConcretoPropiedades del Concreto
Propiedades del Concreto

Diseño de Mezclas
Diseño de MezclasDiseño de Mezclas
Diseño de Mezclas


Último

448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx
Julio Cesar Malaver

Normatividad y Regulación Energética - Introducción
Normatividad y Regulación Energética - IntroducciónNormatividad y Regulación Energética - Introducción
Normatividad y Regulación Energética - Introducción
José Andrés Alanís Navarro

Juzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptx
Juzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptxJuzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptx
Juzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptx
Folke Claudio Tantahuillca Landeo

1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx
1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx
1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx
RenanWVargas

ACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIAL
ACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIALACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIAL
ACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIAL
sstalejandragarcia

GESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptx
GESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptxGESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptx
GESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptx
HectorSebastianPedra2

Klohn Crippen Berger _ Brochure LAM .pdf
Klohn Crippen Berger _ Brochure LAM .pdfKlohn Crippen Berger _ Brochure LAM .pdf
Klohn Crippen Berger _ Brochure LAM .pdf
ciniguez1

ANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALES
ANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALESANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALES
ANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALES
John Paul Collazos Campos

COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILESCOSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
MatiasMurillo4

5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos
5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos
5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos
ManuelaVillegas8

NRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdf
NRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdfNRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdf
NRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdf
LambertoAugurioMarti1

Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdfCarlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf
juntosvenceremosbras

PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdfPRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
fabian28735081

EXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdf
EXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdfEXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdf
EXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdf
SEGUNDOROBERTO

Gravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptx
Gravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptxGravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptx
Gravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptx
RobertoChvez25

CURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJE
CURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJECURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJE
CURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJE
AnonymouslSEnEklZ7

Señalizacion y codigo de colores[1].pptx
Señalizacion y codigo de colores[1].pptxSeñalizacion y codigo de colores[1].pptx
Señalizacion y codigo de colores[1].pptx
ESCO PERÚ

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Eliana Gomajoa

561425171-5-1-Modelos-de-Pronosticos.pptx
561425171-5-1-Modelos-de-Pronosticos.pptx561425171-5-1-Modelos-de-Pronosticos.pptx
561425171-5-1-Modelos-de-Pronosticos.pptx
Angel Tello

Aplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptxAplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptx
LuisFernandoGarciaHe3


Último (20)

448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx448947888-GAS-5ta-Generacion-Part1 glp.pptx
448947888-GAS-5ta-Generacion-Part1 glp.pptx

Normatividad y Regulación Energética - Introducción
Normatividad y Regulación Energética - IntroducciónNormatividad y Regulación Energética - Introducción
Normatividad y Regulación Energética - Introducción

Juzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptx
Juzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptxJuzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptx
Juzgamiento-de-Ganado-Lechero-CATEGORIA-B-SWISS.pptx

1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx
1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx
1 ANALISIS DE MASA Y ENERGÍA DE VOLÚMENES DE CONTROL [Autoguardado].pptx

ACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIAL
ACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIALACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIAL
ACTORES VIALES PLAN ESTRATEGICO DE SEGURIDAD VIAL

GESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptx
GESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptxGESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptx
GESTIÓN DE LA SEGURIDAD DE LA INFORMACIÓN.pptx

Klohn Crippen Berger _ Brochure LAM .pdf
Klohn Crippen Berger _ Brochure LAM .pdfKlohn Crippen Berger _ Brochure LAM .pdf
Klohn Crippen Berger _ Brochure LAM .pdf

ANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALES
ANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALESANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALES
ANALISIS ESTRUCTURAL SAP2000 EN SISTEMA ESTRUCTURALES

COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILESCOSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES
COSTOS Y PRESUPUESTOS DE CONSTRUCCIONES CIVILES

5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos
5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos
5.2 DINAMICA.pdf.pdf ejercicios realizados y propuestos

NRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdf
NRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdfNRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdf
NRF-032-PEMEX-2012 DISEÑO DE TUBERIA.pdf

Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdfCarlos Augusto da Silva Lins todosIngressantes2024-1.pdf
Carlos Augusto da Silva Lins todosIngressantes2024-1.pdf

PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdfPRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf
PRESENTACION TRANSFERENCIA FABIAN ALVAREZ.pdf

EXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdf
EXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdfEXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdf
EXPEDIENTE TÉCNICO EN OBRAS. PUBLICASpdf

Gravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptx
Gravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptxGravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptx
Gravimetria-Amalgamacion-y-Flotacion-del-Oro-pptx.pptx

CURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJE
CURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJECURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJE
CURSO-DE-RIGGER- GRUAS TELESCOPICAS IZAJE

Señalizacion y codigo de colores[1].pptx
Señalizacion y codigo de colores[1].pptxSeñalizacion y codigo de colores[1].pptx
Señalizacion y codigo de colores[1].pptx

Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...
Enjoy Pasto Bot - "Tu guía virtual para disfrutar del Carnaval de Negros y Bl...

561425171-5-1-Modelos-de-Pronosticos.pptx
561425171-5-1-Modelos-de-Pronosticos.pptx561425171-5-1-Modelos-de-Pronosticos.pptx
561425171-5-1-Modelos-de-Pronosticos.pptx

Aplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptxAplicación de las 5s en mi habitación.pptx
Aplicación de las 5s en mi habitación.pptx


Monitoreo temperatura en concreto masivo

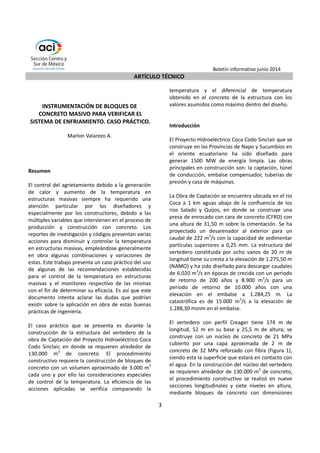

  • 1. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 3 INSTRUMENTACIÓN DE BLOQUES DE CONCRETO MASIVO PARA VERIFICAR EL SISTEMA DE ENFRIAMIENTO. CASO PRÁCTICO. Marlon Valarezo A. Resumen El control del agrietamiento debido a la generación de calor y aumento de la temperatura en estructuras masivas siempre ha requerido una atención particular por los diseñadores y especialmente por los constructores, debido a las múltiples variables que intervienen en el proceso de producción y construcción con concreto. Los reportes de investigación y códigos presentan varias acciones para disminuir y controlar la temperatura en estructuras masivas, empleándose generalmente en obra algunas combinaciones y variaciones de estas. Este trabajo presenta un caso práctico del uso de algunas de las recomendaciones establecidas para el control de la temperatura en estructuras masivas y el monitoreo respectivo de las mismas con el fin de determinar su eficacia. Es así que este documento intenta aclarar las dudas que podrían existir sobre la aplicación en obra de estas buenas prácticas de ingeniería. El caso práctico que se presenta es durante la construcción de la estructura del vertedero de la obra de Captación del Proyecto Hidroeléctrico Coca Codo Sinclair, en donde se requieren alrededor de 130.000 m3 de concreto. El procedimiento constructivo requiere la construcción de bloques de concreto con un volumen aproximado de 3.000 m3 cada uno y por ello las consideraciones especiales de control de la temperatura. La eficiencia de las acciones aplicadas se verifica comparando la temperatura y el diferencial de temperatura obtenido en el concreto de la estructura con los valores asumidos como máximo dentro del diseño. Introducción El Proyecto Hidroeléctrico Coca Codo Sinclair que se construye en las Provincias de Napo y Sucumbíos en el oriente ecuatoriano ha sido diseñado para generar 1500 MW de energía limpia. Las obras principales en construcción son: la captación, túnel de conducción, embalse compensador, tuberías de presión y casa de máquinas. La Obra de Captación se encuentra ubicada en el rio Coca a 1 km aguas abajo de la confluencia de los ríos Salado y Quijos, en donde se construye una presa de enrocado con cara de concreto (CFRD) con una altura de 31,50 m sobre la cimentación. Se ha proyectado un desarenador al exterior para un caudal de 222 m3/s con la capacidad de sedimentar partículas superiores a 0,25 mm. La estructura del vertedero constituida por ocho vanos de 20 m de longitud tiene su cresta a la elevación de 1.275,50 m (NAMO) y ha sido diseñado para descargar caudales de 6.020 m3/s en épocas de crecida con un periodo de retorno de 200 años y 8.900 m3/s para un periodo de retorno de 10.000 años con una elevación en el embalse a 1.284,25 m. La catastrófica es de 15.000 m3/s a la elevación de 1.288,30 msnm en el embalse. El vertedero con perfil Creager tiene 174 m de longitud, 52 m en su base y 25,5 m de altura; se construye con un núcleo de concreto de 21 MPa cubierto por una capa aproximada de 2 m de concreto de 32 MPa reforzado con fibra (Figura 1), siendo esta la superficie que estará en contacto con el agua. En la construcción del núcleo del vertedero se requieren alrededor de 130.000 m3 de concreto, el procedimiento constructivo se realizó en nueve secciones longitudinales y siete niveles en altura, mediante bloques de concreto con dimensiones
  • 2. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 4 desde 50x20x3 metros en la base, hasta bloques más pequeños que disminuyen gradualmente de tamaño conforme se avanza con la construcción hacia los niveles superiores. La fabricación de cada uno de estos bloques requirió de un volumen aproximado de 3.000 m3 de concreto y por ello con precauciones especiales del concreto con el fin de evitar daños por las altas temperaturas generadas que pudieran resultar en agrietamiento (Gajda y Vaneem, 2002). Figura 1. Esquema de la estructura del vertedero. Así, para reducir el calor de hidratación se empleó una mezcla con bajo contenido de cemento, utilizando puzolana natural como adición mineral en reemplazo de aquel. Para disminuir la temperatura de la mezcla se utilizó árido grueso de gran tamaño y un sistema de enfriamiento para el agua de mezclado. Durante el colado se realizó el enfriamiento del concreto dentro del bloque con la inserción de tuberías de enfriamiento, encofrados de acero para la disipación rápida del calor, curado con agua y el uso de una manta protectora. La eficiencia de las acciones aplicadas se verificó comparando la temperatura y el diferencial de temperatura obtenido en la obra con los valores asumidos como máximo dentro del diseño. Fijada la temperatura del concreto en 25 °C como máximo, con la implementación del sistema de enfriamiento y las acciones descritas se esperaba que la temperatura en el concreto masivo colocado no sea superior a 60 °C y diferenciales térmicos en el núcleo del bloque inferiores a 20 °C, a fin de disminuir así las posibilidades de agrietamiento. Un bloque de prueba fue instrumentado para obtener lecturas de temperatura del concreto dentro del bloque y su variación en función del tiempo. Materiales y Métodos. Mezcla de concreto: Dadas las condiciones de trabajo y los equipos de colocación disponibles se utilizan tres mezclas (Tabla 1), compuestas por árido grueso, arena, cemento, puzolana natural, aditivo
  • 3. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 5 plastificante y agua fría. Estas mezclas tienen un bajo contenido de cemento, inferior a 270 kg/m3 (Kosmatka, et al, 2004), un porcentaje de árido grueso (G) del 66 % en función de la cantidad total de áridos (G+A) y en una de ellas se empleó árido con tamaño de hasta 75 mm. Tabla 1. Mezclas empleadas en la fabricación del bloque de prueba. Código Mezcla f'c (MPa) TMN (mm) A/C Cemento Puzolana Arena Árido Grueso Plastificante 19 mm 4,75 mm 37,5 mm 19 mm 75 mm 37, 5 mm H20 21 37,5 0,60 210 40 810 475 713 2,0 H25 21 75 0,60 190 35 693 411 411 549 1,8 H33 21 37,5 0,55 243 48 823 556 556 2,3 Cantidades en peso expresadas en kg Con estas consideraciones la temperatura esperad a de la mezcla se determina de acuerdo a la recomendación del ACI 305R (Ecuación 1). En donde T en °C hace referencia a la temperatura de los componentes, siendo estos: Ta, árido; Tc, cemento y Tw, agua de mezclado. De igual manera el peso (kg) de cada uno de los materiales es representado por W según sea: Wa, árido (estado seco); Wc, cemento; Ww, agua de mezclado y Wwa, peso adicional de los áridos debido a la humedad presente en ellos. = ,
  • 4. ,
  • 5. (Ec. 1) La temperatura de los áridos determinada en el sitio de almacenamiento fue de 24 °C. Para mantener esta condición durante toda la construcción, los áridos se mantienen bajo cubierta con la suficiente ventilación; así se protegen del medio ambiente para disminuir las variaciones de temperatura y humedad. El cemento presenta una temperatura promedio de 49 °C de acuerdo a las mediciones realizadas en los silos de almacenamiento. El agua de mezclado recibe un tratamiento de refrigeración para mantenerla a una temperatura de 7 °C. Con esto se espera que la temperatura del concreto recién mezclado sea de 22 °C, lo mismo que se verificó determinando las propiedades de las mezclas en campo (Tabla 2). Tabla 2. Propiedades de las mezclas de concreto en obra. Código Mezcla G / G+A Asentamiento Temperatura Contenido de Aire % mm °C % H20 59 160 22 1,2 H25 66 155 22 1,2 H33 57 180 21 1,4

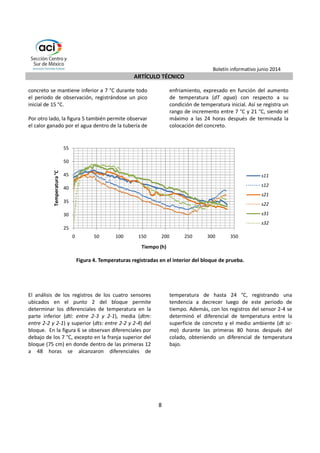

  • 6. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 6 Sistema post-enfriamiento: El sistema post-enfriamiento consistió en instalar tuberías embebidas dentro de los bloques de concreto por donde circulaba agua fría con el objeto de disminuir la temperatura interna y mantener el diferencial de temperatura dentro del bloque en rangos aceptables. Se utilizó tubería de enfriamiento de acero de 1,5 mm de espesor y 25 mm de diámetro; el agua de enfriamiento proveniente del rio Coca y presentaba una temperatura promedio de 18 °C. Durante el diseño e instalación de este sistema se siguieron las recomendaciones del ACI 207.4R. La tubería de enfriamiento se colocó en forma de serpentín en dos niveles, el primer nivel directamente sobre la superficie previa de concreto endurecido y el segundo nivel a una separación vertical de 1,5 m con respecto al primero. La distribución en horizontal se realizó manteniendo una separación de 1,5 m entre la tubería, desarrollando una longitud no mayor de 300 m por serpentín (Figura 2) para asegurar un enfriamiento uniforme de toda la estructura. Para mantener la tubería en su posición durante el hormigonado se empleó una armadura de soporte, la figura 3 muestra la disposición de la tubería en un bloque sin acero de refuerzo principal. Después de instalada la tubería, se realizan pruebas de presión para verificar la hermeticidad del sistema. Instrumentación del bloque de prueba: Como instrumentación del bloque se colocaron tres puntos de medición en planta, dos de ellos con sensores de medición (s) a alturas de 0,75 m y 2,25 m. En el punto central se colocaron dos sensores adicionales ubicados a 5 cm de los extremos superior e inferior del bloque, obteniéndose en total ocho puntos de lectura (Figura 2). Las lecturas en cada uno de los puntos de medición se efectuaron cada 2 horas hasta completar un periodo de 334 horas (14 días). Los medidores de temperatura compuestos por cables y sensor tienen una precisión de 0,1 °C en un rango de medición de -30 °C a 130 °C con un error menor a 0,5 °C. . Figura 2. Esquema de distribución de la tubería de post-enfriamiento del concreto.
  • 7. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 7 Transporte y colocación del concreto: Las operaciones de colado para cada bloque iniciaron con el transporte del concreto en camiones mezcladores de 6 m3 desde la planta de producción, ubicada a menos de 1 km del sitio de disposición final. Para evitar paralizaciones durante la colocación, debido a la pluviosidad de la zona del proyecto, se colocaron cubiertas sobre todos los bloques de trabajo. En la colocación del concreto se utilizaron dos bandas transportadoras y una bomba con una rata de colocación de 1,6 m3/min y 0,88 m3/min, respectivamente. El tiempo aproximado de hormigonado fue de 48 horas. En sitio se dispusieron grupos encargados de la compactación con vibradores de inmersión y el concreto se colocó desde una altura máxima de 1,50 m como disponen las especificaciones del proyecto para evitar la segregación. Luego del periodo de fraguado, el bloque fue cubierto con una manta de protección para prevenir la rápida evaporación y conservar las condiciones de humedad y temperatura en su interior. Luego de 3 horas de haber terminado la colocación del concreto, se inició la circulación del agua fría por la tubería de enfriamiento, con un caudal entre 15 y 17 l/min. Durante el enfriamiento se cambió la dirección de la corriente de agua cada 12 horas para evitar zonas de temperatura muy baja, logrando así una distribución uniforme del calor dentro del elemento. a. Disposición de la tuberia post-enfriamiento. b. Monitoreo de la temperatura. Figura 3. Tubería de post-enfriamiento y sensores de temperatura ubicados en obra. El registro de temperatura del agua de entrada y salida se realizó cada 24 horas hasta completar un periodo de 14 días. Esta medición fue directa, para ello se colocaron 5 l de agua en una cubeta y se introdujo un termómetro, el mismo que permaneció de 3 a 5 minutos dentro del agua para proceder a la lectura. Para tomar la muestra de agua en la salida, se esperó por lo menos un minuto después del caudal inicial. Resultados y Discusión Las mediciones realizadas en el bloque de prueba (Figura 4) permitieron observar que la temperatura del concreto generada en el interior del bloque fue inferior a 49 °C, alcanzando temperaturas máximas a las 48 horas de colado. La figura 5 en cambio muestra que el diferencial de temperatura (dt) en el núcleo del bloque de
  • 8. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 8 concreto se mantiene inferior a 7 °C durante todo el periodo de observación, registrándose un pico inicial de 15 °C. Por otro lado, la figura 5 también permite observar el calor ganado por el agua dentro de la tubería de enfriamiento, expresado en función del aumento de temperatura (dT agua) con respecto a su condición de temperatura inicial. Así se registra un rango de incremento entre 7 °C y 21 °C, siendo el máximo a las 24 horas después de terminada la colocación del concreto. Figura 4. Temperaturas registradas en el interior del bloque de prueba. 55 50 45 40 35 30 El análisis de los registros de los cuatro sensores ubicados en el punto 2 del bloque permite determinar los diferenciales de temperatura en la parte inferior (dti: entre 2-3 y 2-1), media (dtm: entre 2-2 y 2-1) y superior (dts: entre 2-2 y 2-4) del bloque. En la figura 6 se observan diferenciales por debajo de los 7 °C, excepto en la franja superior del bloque (75 cm) en donde dentro de las primeras 12 a 48 horas se alcanzaron diferenciales de temperatura de hasta 24 °C, registrando una tendencia a decrecer luego de este periodo de tiempo. Además, con los registros del sensor 2-4 se determinó el diferencial de temperatura entre la superficie de concreto y el medio ambiente (dt sc-ma) durante las primeras 80 horas después del colado, obteniendo un diferencial de temperatura bajo. 25 0 50 100 150 200 250 300 350 Temperatura °C Tiempo (h) s11 s12 s21 s22 s31 s32
  • 9. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 25 20 15 10 5 Figura 5. Diferencial de temperatura en el núcleo del bloque de concreto e incremento en la temperatura del agua de enfriamiento. Figura 6. Diferenciales de temperatura por capas de concreto. 9 0 0 50 100 150 200 250 300 350 ΔT °C Tiempo (h) dt1 dt2 dt3 dT agua 25 20 15 10 5 0 0 50 100 150 200 250 300 350 ΔT °C Tiempo (h) dts dtm dti dt sc-ma
  • 10. Boletín informativo junio 2014 ARTÍCULO TÉCNICO 10 De lo anterior se determina que se cumplió con la premisa de mantener las temperaturas máximas del concreto en el interior del bloque menores a 50 °C y los diferenciales de temperatura menores a los 20 °C, asumidos como premisas de diseño. Conclusiones El bajo diferencial de temperatura, inferior a 5 °C, obtenido entre la superficie del bloque (sc) y el medio ambiente (ma) se interpreta como un buen trabajo de la manta de protección colocada en la parte superior del bloque para mantener las condiciones de humedad y temperatura del concreto. Los diferenciales de temperatura obtenidos en el núcleo del bloque, inferiores a 15 °C y el incremento de temperatura entre 7 °C y 21 °C registrado en el agua de enfriamiento, demuestran el funcionamiento eficiente del sistema post-enfriamiento. Los valores de hasta 24 °C registrados como diferencial térmico en la capa superior del bloque de concreto (dts) durante las primeras 80 horas, exceden los 20 °C adoptados como diferencial máximo; sin embargo se aprecia que esto ocurrió entre las primeras 10 y 50 horas, tiempo luego del cual su tendencia es decreciente. Además no se observó agrietamiento en el bloque dentro de este periodo de tiempo. Agradecimiento A las empresas COCASINCLAIR EP y SINOHYDRO CORPORATION encargadas de la ejecución y construcción respectivamente del Proyecto Hidroeléctrico Coca Codo Sinclair. Referencias ACI 305R-99 Hot Weather Concreting, American Concrete Institute, Estados Unidos. ACI 207.4R-05 Cooling and Insulating Systems for Mass Concrete, American Concrete Institute, Estados Unidos. Gajda, Jhon, Van Geem, Martha, “Controlling Temperatures in Mass Concrete”, Concrete International, Vol.24, No.1, Enero 2002. Kosmatka, “Diseño y Control de Mezclas”, Portland Cement Association, 2004.
