Ejercicio ccna 3
1) El documento describe los pasos para configurar VLAN, STP y enlaces troncales en una red compuesta por 5 switches y un router. 2) Se crean 4 VLAN para diferentes departamentos y se distribuyen entre los switches usando VTP. 3) SWC es designado root bridge para las VLAN 10 y 30, mientras que SWD lo es para las VLAN 20 y 40.
Más contenido relacionado
Ejercicio ccna 3

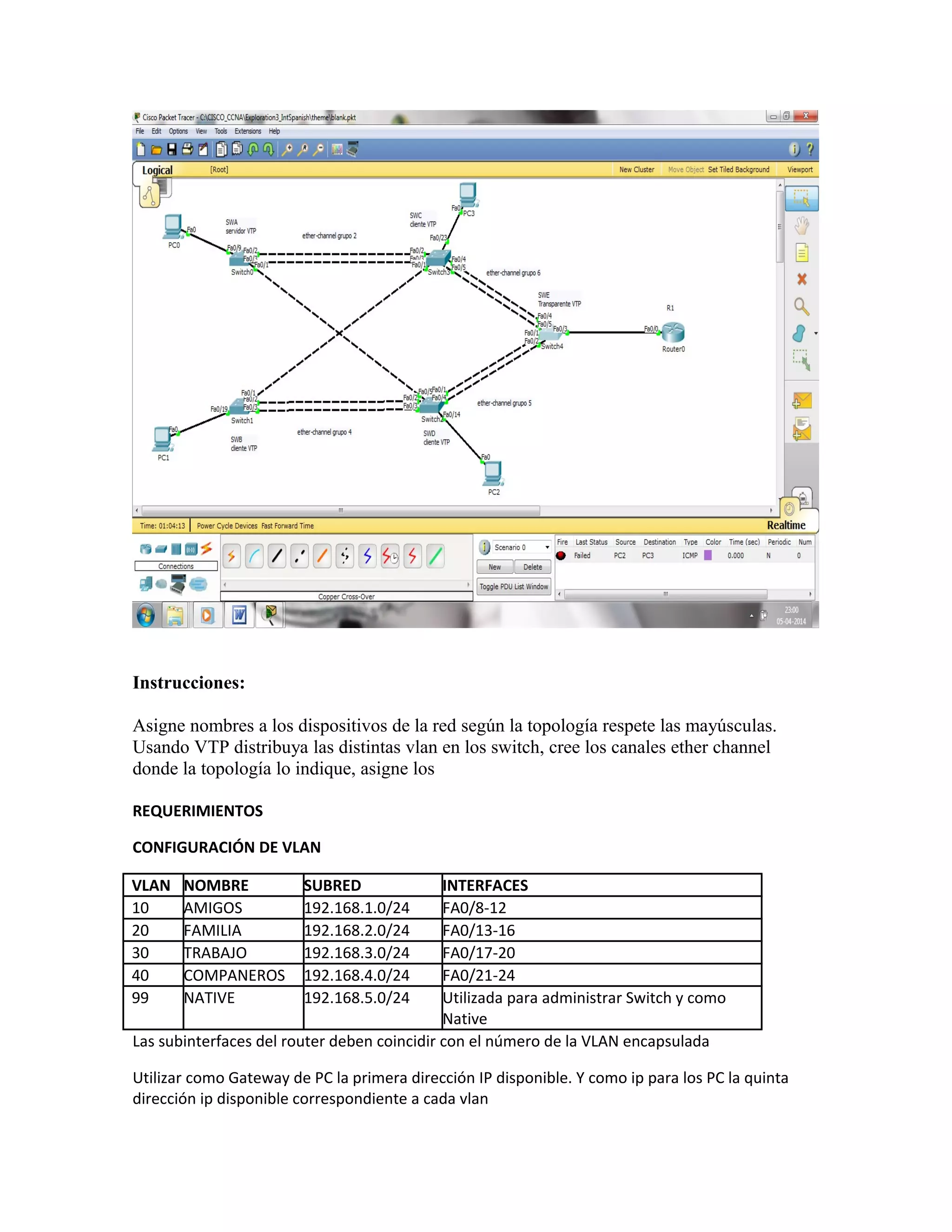

- 1. Instrucciones: Asigne nombres alos dispositivos de la red según la topología respete las mayúsculas. Usando VTP distribuya las distintas vlan en los switch, cree los canales ether channel donde la topología lo indique, asigne los REQUERIMIENTOS CONFIGURACIÓN DE VLAN VLAN NOMBRE SUBRED INTERFACES 10 AMIGOS 192.168.1.0/24 FA0/8-12 20 FAMILIA 192.168.2.0/24 FA0/13-16 30 TRABAJO 192.168.3.0/24 FA0/17-20 40 COMPANEROS 192.168.4.0/24 FA0/21-24 99 NATIVE 192.168.5.0/24 Utilizada para administrar Switch y como Native Las subinterfaces del router deben coincidir con el número de la VLAN encapsulada Utilizar como Gateway de PC la primera dirección IP disponible. Y como ip para los PC la quinta dirección ip disponible correspondiente a cada vlan

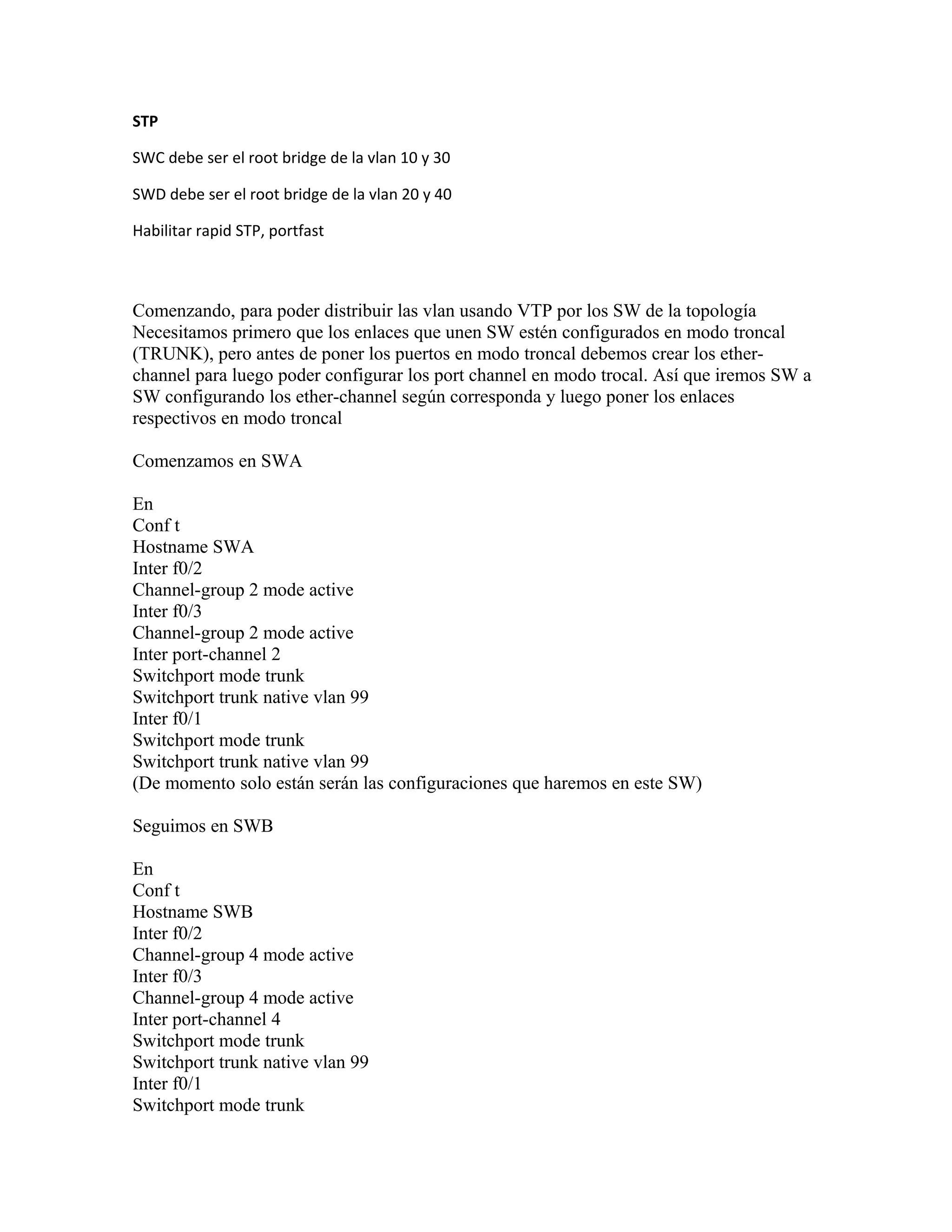

- 2. STP SWC debe serel root bridge de la vlan 10 y 30 SWD debe ser el root bridge de la vlan 20 y 40 Habilitar rapid STP, portfast Comenzando, para poder distribuir las vlan usando VTP por los SW de la topología Necesitamos primero que los enlaces que unen SW estén configurados en modo troncal (TRUNK), pero antes de poner los puertos en modo troncal debemos crear los ether- channel para luego poder configurar los port channel en modo trocal. Así que iremos SW a SW configurando los ether-channel según corresponda y luego poner los enlaces respectivos en modo troncal Comenzamos en SWA En Conf t Hostname SWA Inter f0/2 Channel-group 2 mode active Inter f0/3 Channel-group 2 mode active Inter port-channel 2 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/1 Switchport mode trunk Switchport trunk native vlan 99 (De momento solo están serán las configuraciones que haremos en este SW) Seguimos en SWB En Conf t Hostname SWB Inter f0/2 Channel-group 4 mode active Inter f0/3 Channel-group 4 mode active Inter port-channel 4 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/1 Switchport mode trunk

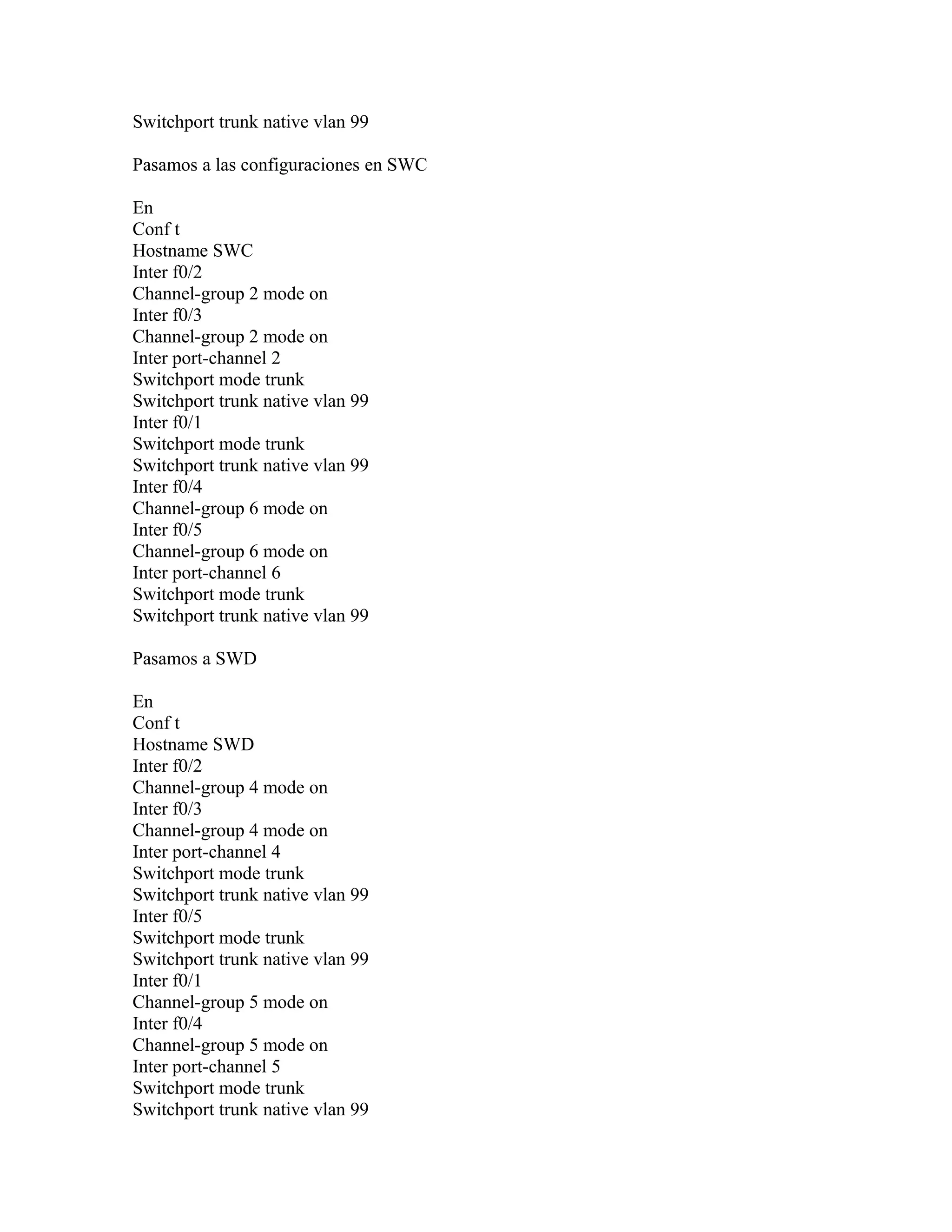

- 3. Switchport trunk nativevlan 99 Pasamos a las configuraciones en SWC En Conf t Hostname SWC Inter f0/2 Channel-group 2 mode on Inter f0/3 Channel-group 2 mode on Inter port-channel 2 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/1 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/4 Channel-group 6 mode on Inter f0/5 Channel-group 6 mode on Inter port-channel 6 Switchport mode trunk Switchport trunk native vlan 99 Pasamos a SWD En Conf t Hostname SWD Inter f0/2 Channel-group 4 mode on Inter f0/3 Channel-group 4 mode on Inter port-channel 4 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/5 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/1 Channel-group 5 mode on Inter f0/4 Channel-group 5 mode on Inter port-channel 5 Switchport mode trunk Switchport trunk native vlan 99

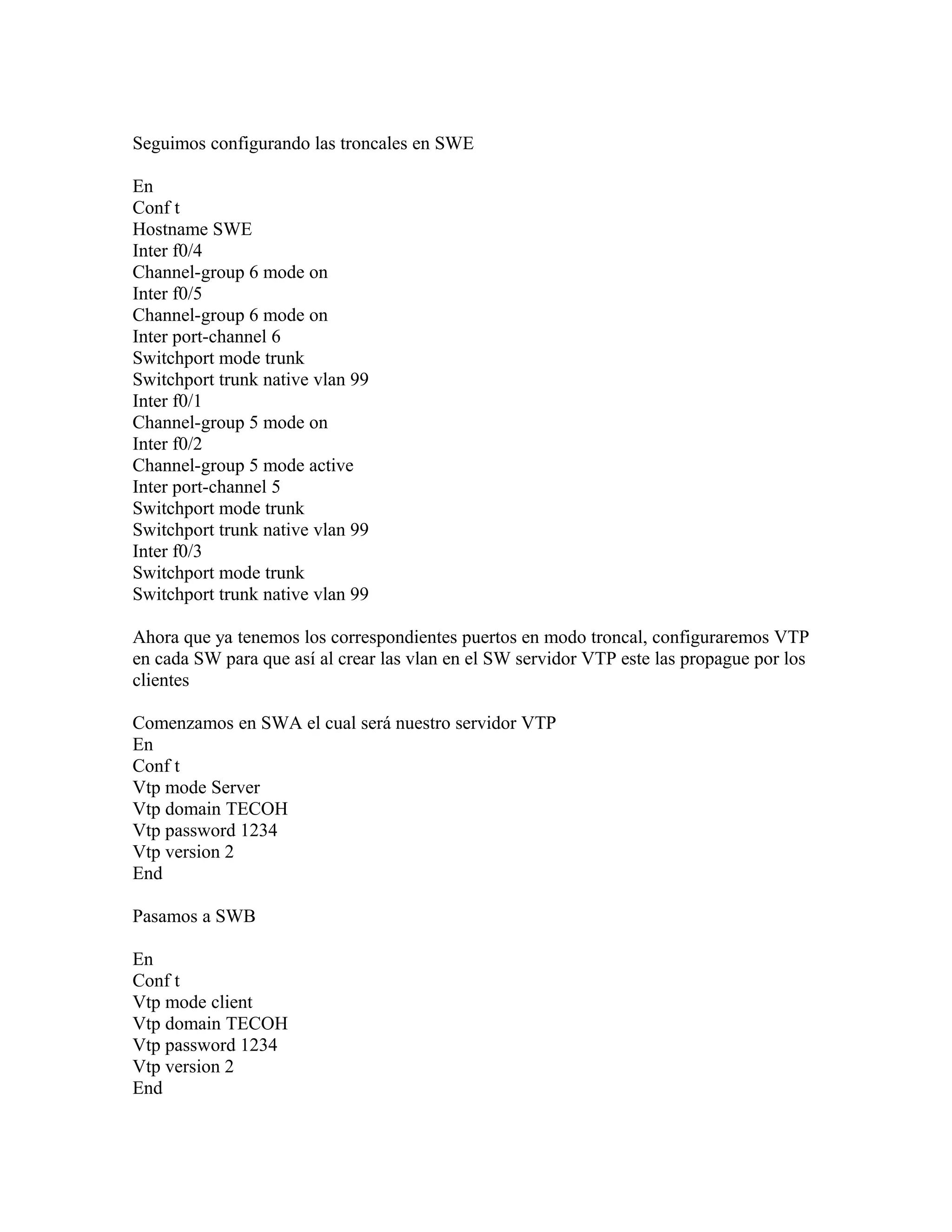

- 4. Seguimos configurando lastroncales en SWE En Conf t Hostname SWE Inter f0/4 Channel-group 6 mode on Inter f0/5 Channel-group 6 mode on Inter port-channel 6 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/1 Channel-group 5 mode on Inter f0/2 Channel-group 5 mode active Inter port-channel 5 Switchport mode trunk Switchport trunk native vlan 99 Inter f0/3 Switchport mode trunk Switchport trunk native vlan 99 Ahora que ya tenemos los correspondientes puertos en modo troncal, configuraremos VTP en cada SW para que así al crear las vlan en el SW servidor VTP este las propague por los clientes Comenzamos en SWA el cual será nuestro servidor VTP En Conf t Vtp mode Server Vtp domain TECOH Vtp password 1234 Vtp version 2 End Pasamos a SWB En Conf t Vtp mode client Vtp domain TECOH Vtp password 1234 Vtp version 2 End

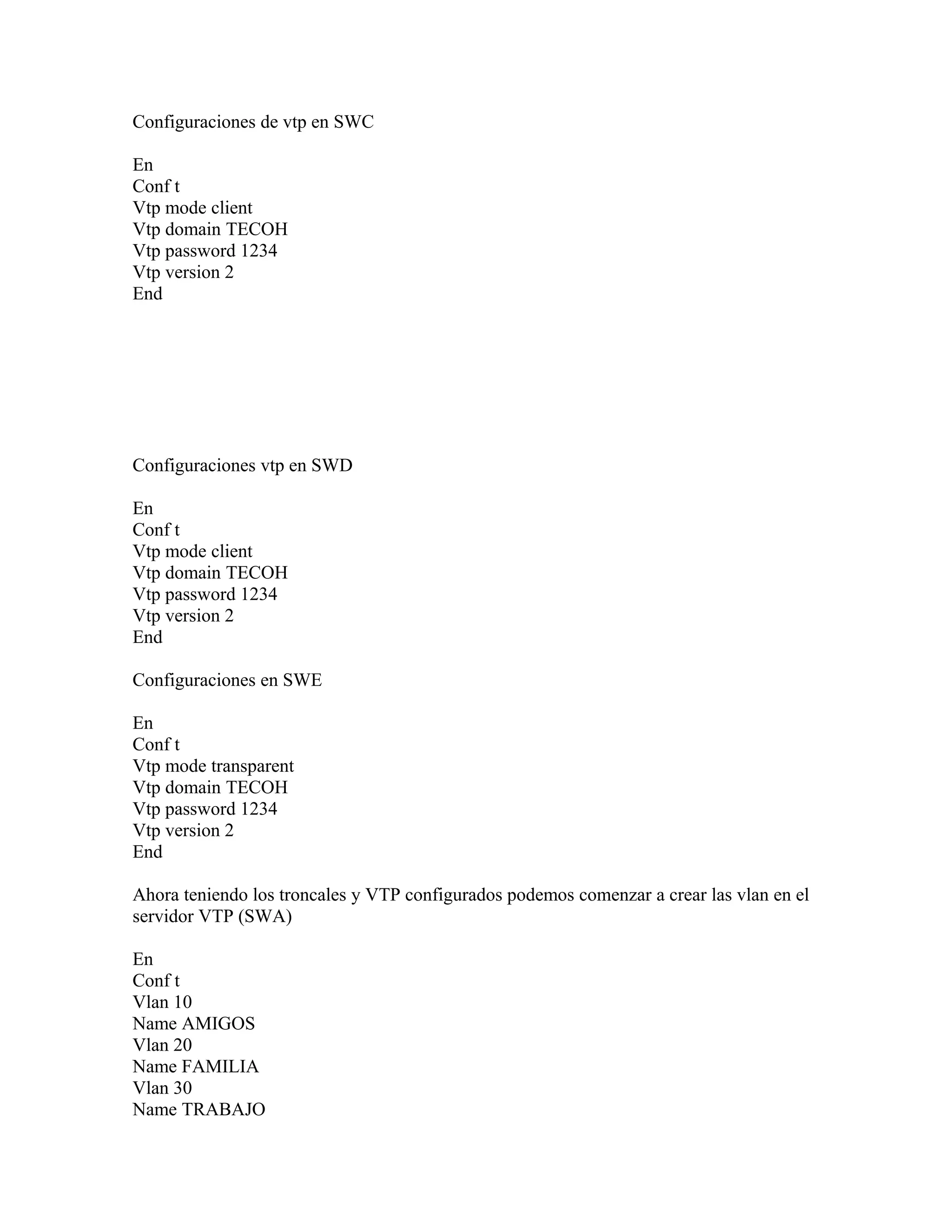

- 5. Configuraciones de vtpen SWC En Conf t Vtp mode client Vtp domain TECOH Vtp password 1234 Vtp version 2 End Configuraciones vtp en SWD En Conf t Vtp mode client Vtp domain TECOH Vtp password 1234 Vtp version 2 End Configuraciones en SWE En Conf t Vtp mode transparent Vtp domain TECOH Vtp password 1234 Vtp version 2 End Ahora teniendo los troncales y VTP configurados podemos comenzar a crear las vlan en el servidor VTP (SWA) En Conf t Vlan 10 Name AMIGOS Vlan 20 Name FAMILIA Vlan 30 Name TRABAJO

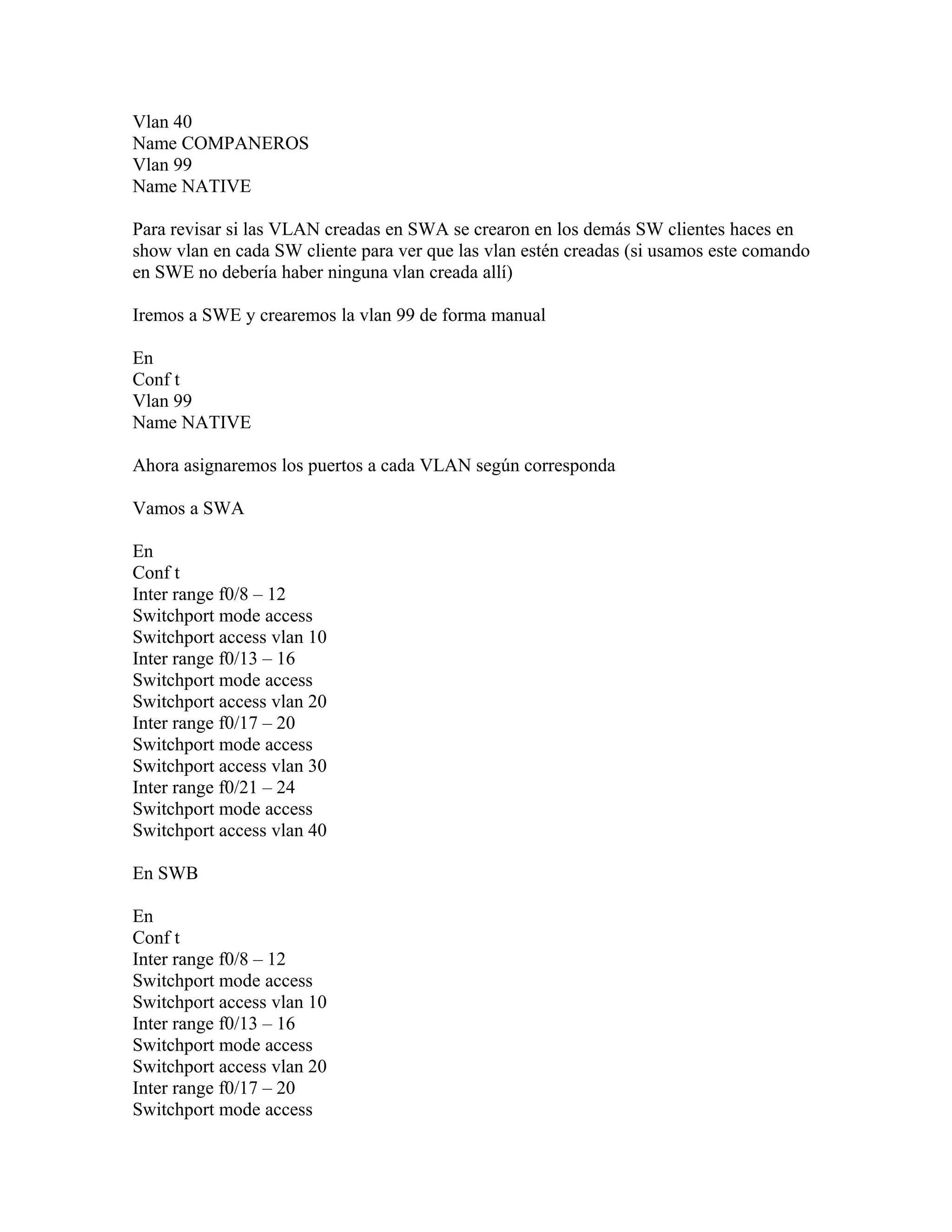

- 6. Vlan 40 Name COMPANEROS Vlan99 Name NATIVE Para revisar si las VLAN creadas en SWA se crearon en los demás SW clientes haces en show vlan en cada SW cliente para ver que las vlan estén creadas (si usamos este comando en SWE no debería haber ninguna vlan creada allí) Iremos a SWE y crearemos la vlan 99 de forma manual En Conf t Vlan 99 Name NATIVE Ahora asignaremos los puertos a cada VLAN según corresponda Vamos a SWA En Conf t Inter range f0/8 – 12 Switchport mode access Switchport access vlan 10 Inter range f0/13 – 16 Switchport mode access Switchport access vlan 20 Inter range f0/17 – 20 Switchport mode access Switchport access vlan 30 Inter range f0/21 – 24 Switchport mode access Switchport access vlan 40 En SWB En Conf t Inter range f0/8 – 12 Switchport mode access Switchport access vlan 10 Inter range f0/13 – 16 Switchport mode access Switchport access vlan 20 Inter range f0/17 – 20 Switchport mode access

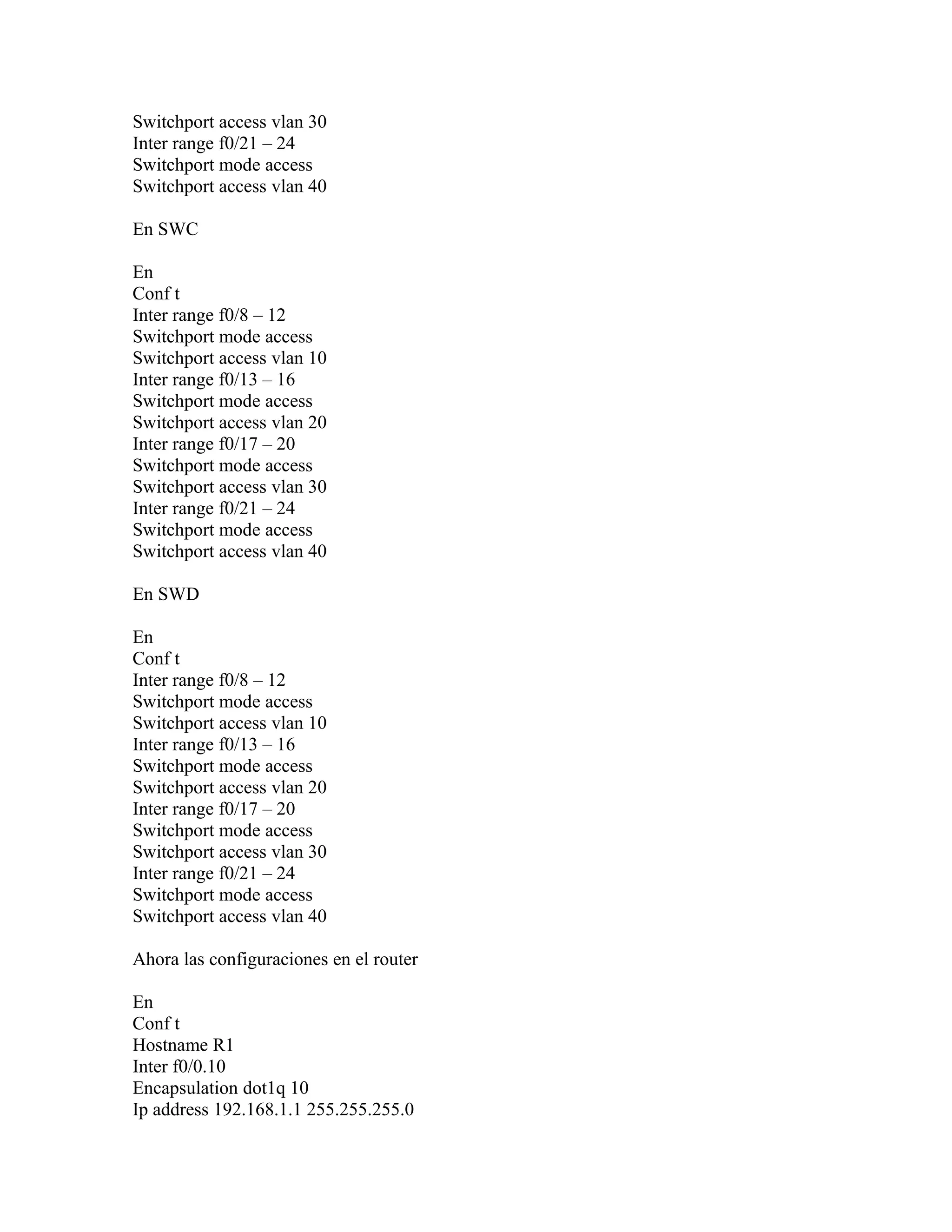

- 7. Switchport access vlan30 Inter range f0/21 – 24 Switchport mode access Switchport access vlan 40 En SWC En Conf t Inter range f0/8 – 12 Switchport mode access Switchport access vlan 10 Inter range f0/13 – 16 Switchport mode access Switchport access vlan 20 Inter range f0/17 – 20 Switchport mode access Switchport access vlan 30 Inter range f0/21 – 24 Switchport mode access Switchport access vlan 40 En SWD En Conf t Inter range f0/8 – 12 Switchport mode access Switchport access vlan 10 Inter range f0/13 – 16 Switchport mode access Switchport access vlan 20 Inter range f0/17 – 20 Switchport mode access Switchport access vlan 30 Inter range f0/21 – 24 Switchport mode access Switchport access vlan 40 Ahora las configuraciones en el router En Conf t Hostname R1 Inter f0/0.10 Encapsulation dot1q 10 Ip address 192.168.1.1 255.255.255.0

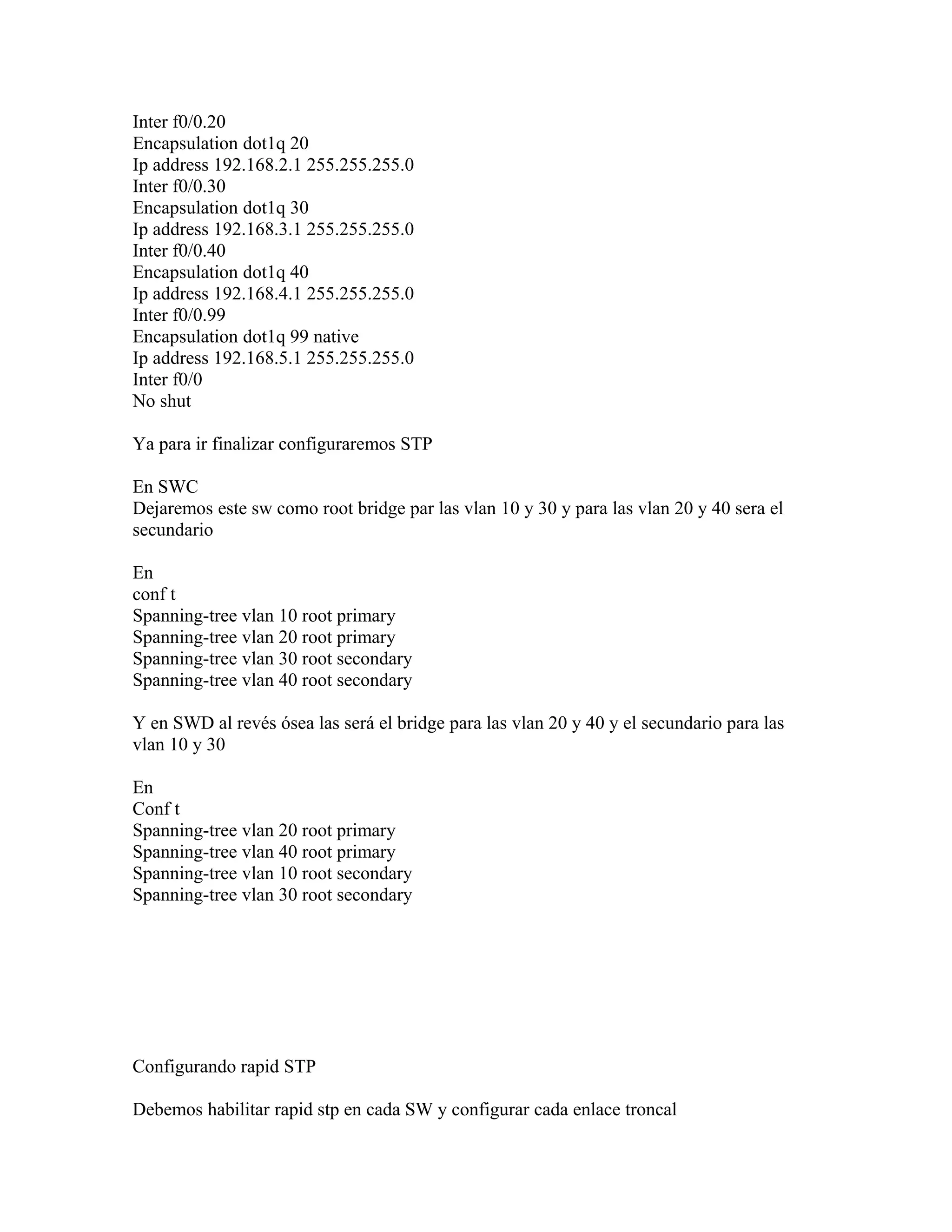

- 8. Inter f0/0.20 Encapsulation dot1q20 Ip address 192.168.2.1 255.255.255.0 Inter f0/0.30 Encapsulation dot1q 30 Ip address 192.168.3.1 255.255.255.0 Inter f0/0.40 Encapsulation dot1q 40 Ip address 192.168.4.1 255.255.255.0 Inter f0/0.99 Encapsulation dot1q 99 native Ip address 192.168.5.1 255.255.255.0 Inter f0/0 No shut Ya para ir finalizar configuraremos STP En SWC Dejaremos este sw como root bridge par las vlan 10 y 30 y para las vlan 20 y 40 sera el secundario En conf t Spanning-tree vlan 10 root primary Spanning-tree vlan 20 root primary Spanning-tree vlan 30 root secondary Spanning-tree vlan 40 root secondary Y en SWD al revés ósea las será el bridge para las vlan 20 y 40 y el secundario para las vlan 10 y 30 En Conf t Spanning-tree vlan 20 root primary Spanning-tree vlan 40 root primary Spanning-tree vlan 10 root secondary Spanning-tree vlan 30 root secondary Configurando rapid STP Debemos habilitar rapid stp en cada SW y configurar cada enlace troncal

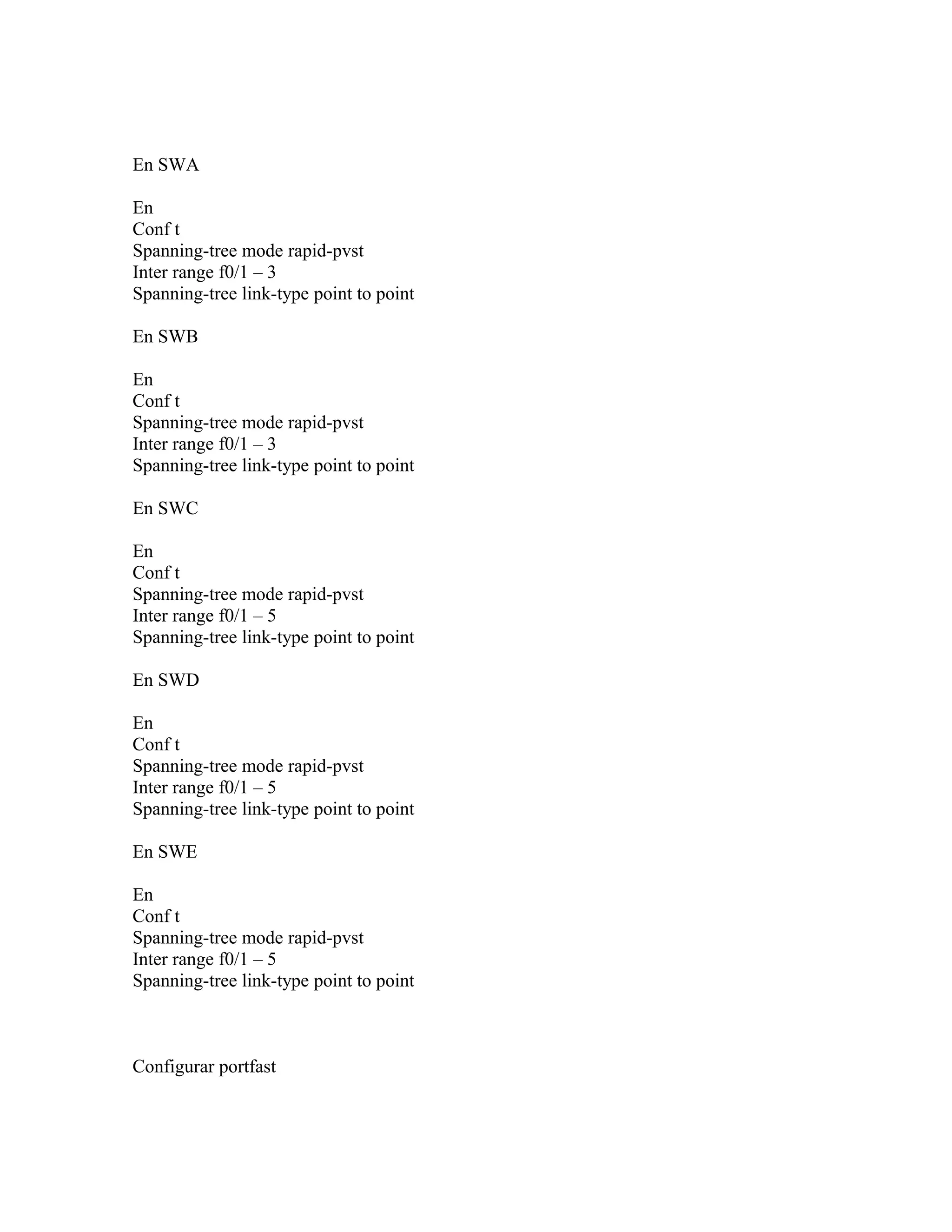

- 9. En SWA En Conf t Spanning-treemode rapid-pvst Inter range f0/1 – 3 Spanning-tree link-type point to point En SWB En Conf t Spanning-tree mode rapid-pvst Inter range f0/1 – 3 Spanning-tree link-type point to point En SWC En Conf t Spanning-tree mode rapid-pvst Inter range f0/1 – 5 Spanning-tree link-type point to point En SWD En Conf t Spanning-tree mode rapid-pvst Inter range f0/1 – 5 Spanning-tree link-type point to point En SWE En Conf t Spanning-tree mode rapid-pvst Inter range f0/1 – 5 Spanning-tree link-type point to point Configurar portfast

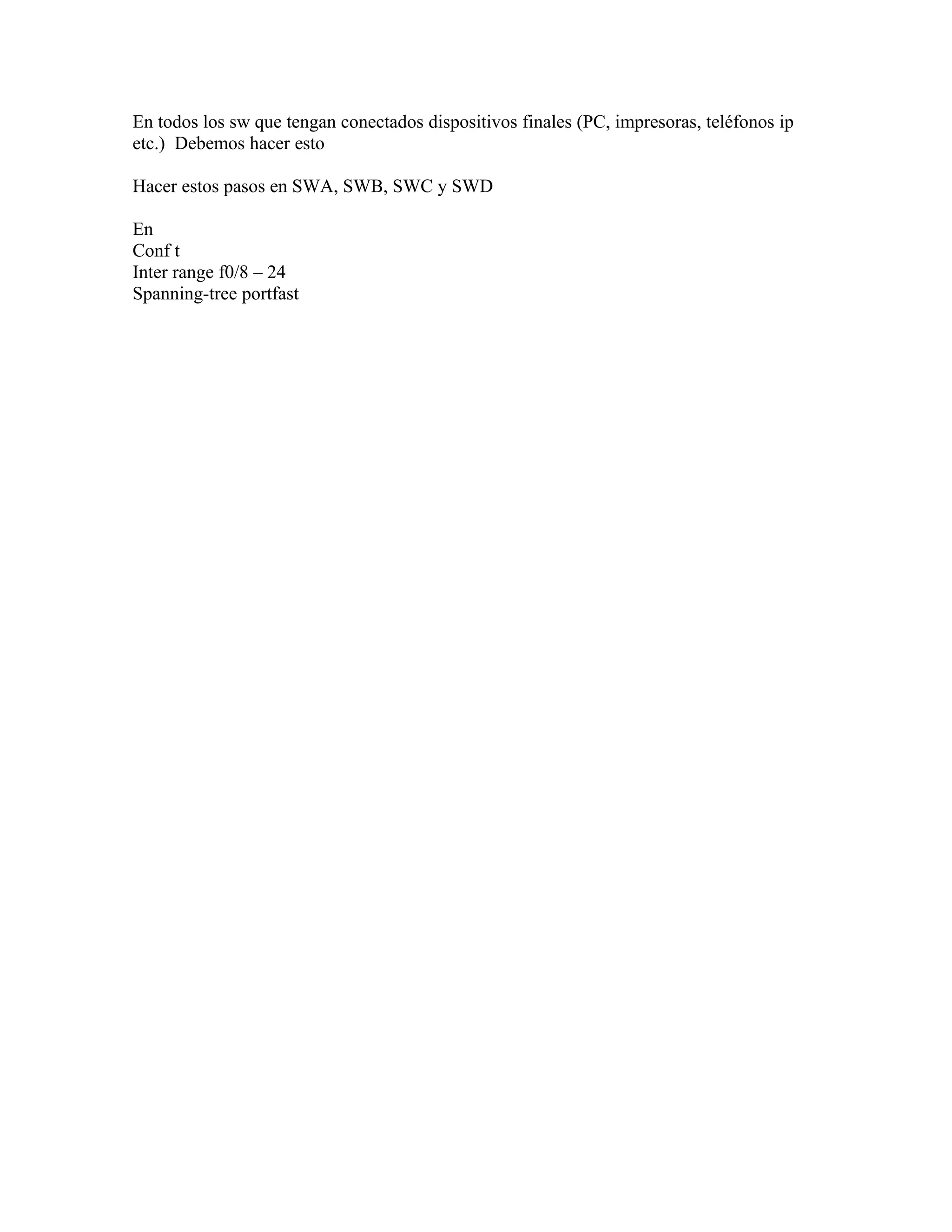

- 10. En todos lossw que tengan conectados dispositivos finales (PC, impresoras, teléfonos ip etc.) Debemos hacer esto Hacer estos pasos en SWA, SWB, SWC y SWD En Conf t Inter range f0/8 – 24 Spanning-tree portfast
