Este documento presenta dos ejercicios de refrigeración por compresión de vapor que utilizan freón-12 como sustancia de trabajo. El primer ejercicio pide calcular el coeficiente de realización, la capacidad de la planta, y la cantidad de líquido y gas en un ciclo ideal. El segundo ejercicio pide dibujar diagramas T-S y de equipos, calcular el coeficiente de realización, la capacidad de la planta, y la cantidad de líquido y gas en un ciclo real dado los parámetros de presión y temperatura del refrigerante

1. Universidad Fermín toro
Vicerrectorado académico
Facultad de ingeniería

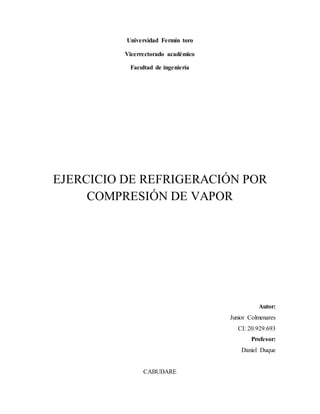

EJERCICIO DE REFRIGERACIÓN POR
COMPRESIÓN DE VAPOR
Autor:
Junior Colmenares
CI: 20.929.693
Profesor:
Daniel Duque
CABUDARE

2. 1) En un CICLO IDEAL de Refrigeración la temperatura del vapor condensado es de
37,8°C y la temperatura durante la Evaporación es de -17,8 °C. ¿Determine: a) El
coeficiente de realización b) Capacidad de la planta en toneladas de refrigeración, c)
Cantidad de líquido que sale del condensador y d) Cantidad de gas que sale del
Evaporador en este ciclo para el Freón 12, si circulan 95 kg/h de sustancia de
trabajo?

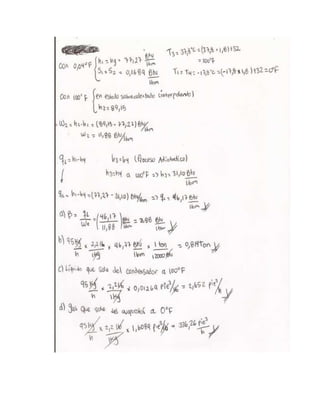

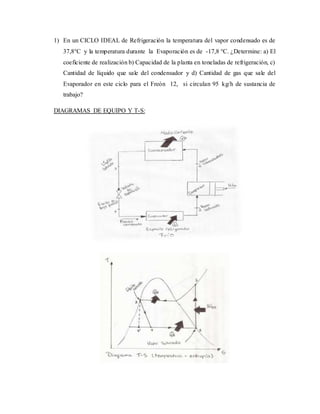

DIAGRAMAS DE EQUIPO Y T-S:

4. 2) En un ciclo real de refrigeración que utiliza Freon-12 como substancia de trabajo.
La relación de Flujo (m) es de 200 kg/hr. El Refrigerante entra al Compresor a 1,76
kgf/cm2 y - 6,67 °C y sale del mismo a 17,6 kgf/cm2 y 138 °C. El Refrigerante
entra a la válvula de Expansión a 11,6 kgf/cm2 y 37,8 °C y sale del
Evaporador a 2,1 kgf/ cm2 y -12,4 °C .
CALCULE:

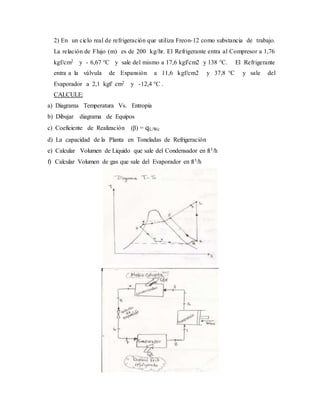

a) Diagrama Temperatura Vs. Entropía
b) Dibujar diagrama de Equipos
c) Coeficiente de Realización (β) = qL/Wc
d) La capacidad de la Planta en Toneladas de Refrigeración
e) Calcular Volumen de Liquido que sale del Condensador en ft3/h
f) Calcular Volumen de gas que sale del Evaporador en ft3/h
