Este documento describe un ciclo de refrigeración que utiliza tetrafluoroetano como refrigerante. Se proporcionan las condiciones de entrada al compresor y a la válvula de expansión. Se piden calcular los calores en el evaporador y condensador, la potencia del compresor y el coeficiente de operación del ciclo. Explica que la entalpia es necesaria para calcular los calores y que se requiere trabajo en el compresor para que el calor fluya de bajas a altas temperaturas.

1. CICLO DE REFRIGERACION.
SERGIO SUAREZ MONJE COD. 19910.
DANIEL RODRIGUEZ COD. 20430.
JORGE LUIS FERNANDEZ COD. 21380.
ANDRES GUZMAN COD. 20705.

2. PROBLEMA
En un ciclo de refrigeración por compresión de vapor que
opera con tetrafluoroetano (refrigerante 134-a) se sabe
que este fluido entra en el compresor a -10°c, 2 bar y con
una entalpia de h= 241 KJ/Kg. Sabiendo que entra a la
válvula de expansión con una entalpia especifica de
134KJ/Kg, determine:
◦ los calores referidos a la unidad de masa en el evaporador y
en el condensador refrigerador.
◦ la potencia del compresor si el gasto másico fue de 15Kg/s.
◦ El coeficiente de operación del ciclo.

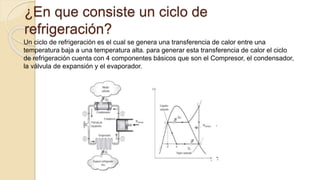

3. ¿En que consiste un ciclo de
refrigeración?
Un ciclo de refrigeración es el cual se genera una transferencia de calor entre una
temperatura baja a una temperatura alta. para generar esta transferencia de calor el ciclo
de refrigeración cuenta con 4 componentes básicos que son el Compresor, el condensador,
la válvula de expansión y el evaporador.

4. a) los calores referidos a la unidad de masa en el evaporador y
en el condensador refrigerador.
Para resolver este punto, tenemos que conocer un principio termodinámico llamado
ENTALPIA.
La entalpia es la cantidad de energía absorbida o cedida por un sistema termodinámico o la
cantidad de energía que un sistema intercambia con su entorno.
Datos:
h=295KJ/K
g.
Válvula de expansión Compresor
h=241KJ/K
g.
h=134KJ/K
g.
Condensador
Evaporador
h=134KJ/K
g.

5.  Necesitamos calcular el calor referido entre el punto 1 y 4 para conocer el calor referido
de el evaporador, y del punto 3 y 2 para el condensador. Para hallar el calor utilizaremos
la formula:
Q= Qsal – Qent
Q= hsal – hent.
NOTESE QUE EL CONDENSADOR GENERA
UN CALOR NEGATIVO DEBIDO A QUE ESTA
CEDIENDO CALOR AL AMBIENTE.

6. b) la potencia del compresor si el gasto másico fue de 15Kg/s.
El calor siempre va direccionado de una temperatura alta a una temperatura baja, este
proceso se realiza de forma natural en el ambiente, sin embargo cuando se desea que el
proceso sea al contrario se necesita adicionarle trabajo al sistema para que el calor fluya
desde temperaturas bajas a temperaturas altas.

7.  Necesitamos calcular la potencia que se necesita en el
compresor para hacer funcionar el circuito.

8. C ) El coeficiente de operación del ciclo.
