Un disco duro almacena datos en platos magnéticos que giran a alta velocidad. Los datos se organizan en pistas y sectores. Existen diferentes interfaces como IDE, SATA y SCSI para conectar el disco duro a la computadora, así como diferentes velocidades de rotación y capacidades de almacenamiento.

1. Es uno de los dispositivos de almacenamiento secundario más habituales en los computadores. Un disco duro está compuesto de numerosos discos de material sensible a los campos magnéticos , apilados unos sobre otros.

2. Conformación Física de un HD : Cabeza (Head) Platos ( Platters ) Pistas ( Tracks ) Cilindro ( Cylinder ) Sectores ( Sectors ) Conformación Lógica de un HD : Unidades de Asignación (Clusters) Ejm. Utilizar el comando CHKDSK

3. Zone Bit Recording Sector Pista

5. Es la velocidad a la que gira el disco duro, más exactamente, la velocidad a la que giran el/los platos del disco , que es donde se almacenan magnéticamente los datos. La regla es: a mayor velocidad de rotación, más alta será la transferencia de datos , pero también mayor será el ruido y mayor será el calor generado por el disco duro.

6. Latencia : Es el promedio de tiempo para que el disco una vez en la pista correcta encuentre el sector deseado , es decir el tiempo que tarda el disco en dar media vuelta. Tasa de transferencia : velocidad a la que los datos (bits) pueden transferirse desde el disco a la memoria. Depende esencialmente de dos factores : la velocidad de rotación densidad de almacenamiento de datos x pista.

7. Actualmente, se usan en el mundo del PC tres tipos de conexiones en discos duros: IDE-ATA Serial-ATA SCSI (pronunciado « escasi » ). La diferencia radica no tanto en lo interno como en la forma de conectarse y comunicarse con el computador .

8. La normativa ATA ( Advanced Technology Attachment ) se define por primera vez en el año 1988. Hablar de interfaz ATA es lo mismo que hablar de interfaz IDE ( Integrated Drive Electronics ), puesto que ambas tecnologías han estado siempre ligadas. Los discos IDE-ATA o Parallel ATA (P-ATA) son los más habituales; ofrecen un rendimiento razonablemente elevado a un precio económico y son más o menos fáciles de instalar.

9. Su conexión se realiza mediante un cable plano con conectores con 40 pines colocados en dos hileras. Así pues, para identificar correctamente un disco IDE basta con observar la presencia de este conector

10. Conectores para HD (2 canales IDE, uno por conector) Conector para HD (1 canal IDE, en las tarjetas modernas)

11. Los modos DMA tienen la ventaja de que liberan al microprocesador de gran parte del trabajo de la transferencia de datos para trabajar en otras tareas , encargándoselo al chipset de la placa.

12. Modo Transferencia Máxima Teórica Comentario DMA-1 multiword 13,3 MB/s Modos de utilidad dudosa, ya que su velocidad no es mayor que en el modo PIO-4 DMA-2 multiword o DMA/16 16,6 MB/s

13. Este estándar ha ido evolucionando en: ATA 33 ATA 66 ATA 100 ATA 133 ATA 166 Con la aparición del modo UltraDMA/66 , o UltraATA Modo 4 (el Modo 3 sería de 44 MB/s) se comienza a trabajar a 7200 rpm .

14. Modo Transferencia Máxima Teórica Comentario ATA 33 (UltraDMA 0 - UltraDMA 1 - UltraDMA 2) 16,67 – 25 – 33,3 MB/s Tiene varias velocidades según el modo UltraDMA ATA 66 (UltraDMA 3 – UltraDMA 4) 44,44 – 66,6 MB/s Utiliza un cable de 40 pines y 80 conductores ATA 100 (UltraDMA 5) 100 MB/s ATA 133 (UltraDMA 6) 133 MB/s ATA 166 (UltraDMA 7) 166 MB/s

15. La necesidad de cambiar el tipo de cable es consecuencia directa de las altas velocidades que podrían alcanzarse, algo para lo cual los cables IDE no estaban en absoluto pensados.

16. La interfaz Serial ATA es totalmente compatible con todos los sistemas operativos actuales y poco a poco ido sustituyendo a la interfaz PATA . Los promotores del grupo SATA-IO incluyen a Dell Computer Corporation Intel Corporation Maxtor Corporation Seagate Technology Western Digital Corporation Hitachi High-Technologies Corporation Vitesse Semiconductor La conexión entre el disco y el controlador es una conexión punto a punto en lugar de una conexión bus. Cnx Serial-ATA 1

17. Velocidades de transferencias de datos más rápidas . Más ancho de banda . Más potencial para los aumentos de velocidades futuras . Mejor integridad de los datos (set de comandos avanzado). Cables más compactos que facilitan la ventilación . Longitud máxima del cable de hasta 2 metros. Diseño de conector que permite HotPlug . Reducción de pineado que permite la escabilidad RAID . Compatibilidad software y drivers existentes de Parallel ATA. Cnx Serial-ATA 2 Ventajas

18. Cnx Serial-ATA 3 Especificación Transferencia Máxima Teórica Comentario SATA 1.5 Gb/s 150 MB/s Conocida también como SATA I SATA 3 Gb/s 300 MB/s Conocida también como SATA II SATA 6 Gb/s 600 MB/s Estándar que esta en el mercado desde el 2009 (SATA III)

19. Conectores S-ATA de 7 contactos en la Tarjeta madre Cnx Serial-ATA 4 Cables S-ATA y P-ATA

20. Esta tecnología es mucho menos utilizada , pero no por ser mala, sino por ser relativamente cara . Estos discos suelen ser: más rápidos a la hora de transmitir datos usan menos al procesador  aumento de prestaciones. Es típica y casi exclusiva de: computadores de marca servidores de red Apple Macintosh

21. Los conectores SCSI son múltiples, como lo son las variantes de la norma: SCSI-1, SCSI-2, Wide SCSI, Ultra SCSI... Una pista para identificarlos puede ser que, en una cadena de dispositivos SCSI (hasta 7 ó 15 dispositivos que van intercalados a lo largo de un cable o cables, como las bombillas de un árbol de Navidad), cada aparato tiene un número que lo identifica, que en general se puede seleccionar. Ultra 160 SCSI Cable 11 way (9 dispositivos) Ultra 320 Quad SCSI Cable with Terminator (4 dispositivos) Ultra 320 Eight Way SCSI Round Cable (6 dispositivos)

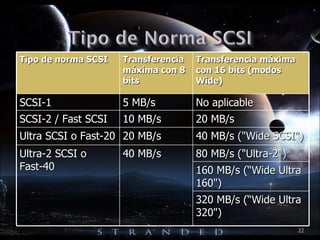

22. Tipo de norma SCSI Transferencia máxima con 8 bits Transferencia máxima con 16 bits (modos Wide) SCSI-1 5 MB/s No aplicable SCSI-2 / Fast SCSI 10 MB/s 20 MB/s Ultra SCSI o Fast-20 20 MB/s 40 MB/s ("Wide SCSI") Ultra-2 SCSI o Fast-40 40 MB/s 80 MB/s ("Ultra-2") 160 MB/s (“Wide Ultra 160") 320 MB/s (“Wide Ultra 320")

23. 1. Cable IDE/ATA de 80 hilos / 40 contactos 2. Cable IDE/ATA de 40 hilos / 40 contactos 3. Cables SCSI con terminador para LVD-SCSI 4. Cable de disquetera 5. Cables Serial-ATA 6. Cable en Y de 4 contactos para alimentación 7. Cable IDE/ATA redondo de 80 hilos / 40 contactos

24. Las controladoras de discos IDE pueden tener 2 dispositivos tipo IDE (discos duros o, por ejemplo, CD-RW o DVD-RW) conectados a ellas. El primero se llama Maestro ( Master ) y el segundo Esclavo ( Slave ).

25. El Maestro debe ir instalado al final del cable IDE y el Esclavo en el centro; la controladora, bien una tarjeta o la placa base, va en el otro extremo. Es recomendable observar cuál es la situación original en el caso concreto de un computador ( ojo, muchas veces el cable no tiene conectores más que en los extremos, faltando el central; si es su caso, puede que necesite un cable nuevo, aunque no se preocupe: es muy barato )

26. Por medio de unos microinterruptores (" jumpers ") en los propios discos, situados en general en la parte trasera o inferior de los mismos. Las posiciones de estos jumpers vienen indicadas en una etiqueta, o bien en el manual o serigrafiadas en la placa de circuito del disco duro, y suelen ser sólo 2 posiciones: MA (maestro), SL (esclavo), aunque en ocasiones aparecen alguna más ("maestro con esclavo", "cable select"...)…

27. Los HD se pueden encontrar de las siguientes capacidades : 120 GB, 160 GB, 200 GB, 250 GB, 300 GB, 320 GB, 400 GB, 500 GB, 750 GB, 1 TB, 1,5 TB, 2 TB y 3TB Con las siguientes revoluciones : 7200 RPM y 10000 RPM Sitio web de http://www.seagate.com/www/es-la/Home/ Sitio web de http ://www.wdc.com/sp/ Sitio web de http://www.hitachigst.com/
