1. HOTEL
BOLÍVAR
LIMA - PERÚ

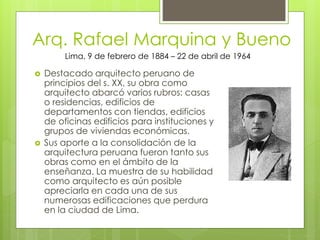

2. Arq. Rafael Marquina y Bueno
 Destacado arquitecto peruano de
principios del s. XX, su obra como
arquitecto abarcó varios rubros: casas
o residencias, edificios de
departamentos con tiendas, edificios
de oficinas edificios para instituciones y
grupos de viviendas económicas.
 Sus aporte a la consolidación de la
arquitectura peruana fueron tanto sus
obras como en el ámbito de la
enseñanza. La muestra de su habilidad
como arquitecto es aún posible
apreciarla en cada una de sus
numerosas edificaciones que perdura
en la ciudad de Lima.
Lima, 9 de febrero de 1884 – 22 de abril de 1964

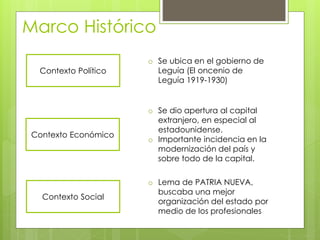

3. Marco Histórico
Contexto Político
Contexto Social
Contexto Económico
o Se ubica en el gobierno de
Leguía (El oncenio de
Leguía 1919-1930)
o Se dio apertura al capital
extranjero, en especial al
estadounidense.
o Importante incidencia en la
modernización del país y
sobre todo de la capital.
o Lema de PATRIA NUEVA,
buscaba una mejor
organización del estado por
medio de los profesionales

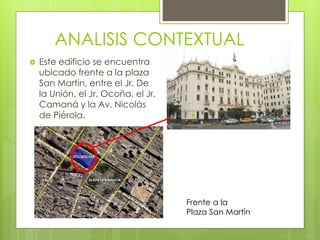

4.  Este edificio se encuentra
ubicado frente a la plaza
San Martin, entre el Jr. De
la Unión, el Jr. Ocoña, el Jr.
Camaná y la Av. Nicolás
de Piérola.
ANALISIS CONTEXTUAL
Frente a la
Plaza San Martín

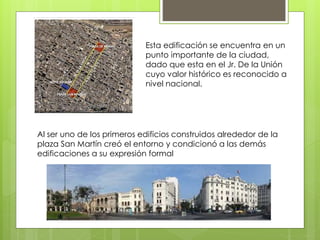

5. Esta edificación se encuentra en un
punto importante de la ciudad,
dado que esta en el Jr. De la Unión
cuyo valor histórico es reconocido a
nivel nacional.
Al ser uno de los primeros edificios construidos alrededor de la
plaza San Martín creó el entorno y condicionó a las demás
edificaciones a su expresión formal

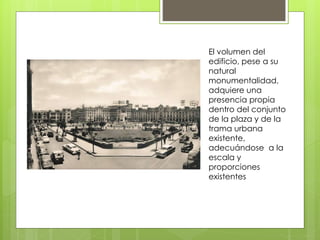

6. El volumen del
edificio, pese a su
natural
monumentalidad,
adquiere una
presencia propia
dentro del conjunto
de la plaza y de la
trama urbana
existente,
adecuándose a la
escala y
proporciones
existentes

7. ANALISIS FORMAL
Formalmente el hotel
es un gran prisma
rectangular al cual se
le ha extraído tres
prismas rectangulares
pequeños y
adicionado un
cilindro coronado
con una cúpula que
no se puede ver
desde el exterior.

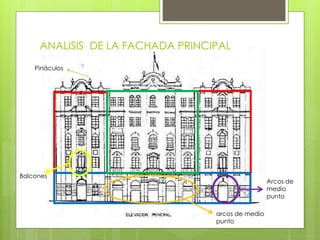

8. ANALISIS DE LA FACHADA PRINCIPAL
Pináculos
arcos de medio
punto
Balcones
Arcos de
medio
punto

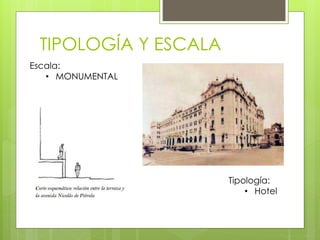

9. TIPOLOGÍA Y ESCALA
Tipología:
• Hotel
Escala:
• MONUMENTAL

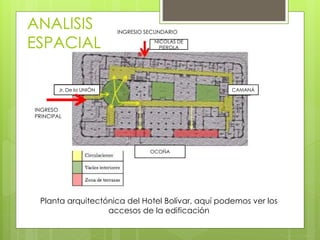

10. Planta arquitectónica del Hotel Bolívar, aquí podemos ver los
accesos de la edificación
NICOLAS DE
PIEROLA
CAMANÁ
OCOÑA
Jr. De la UNIÓN
INGRESO
PRINCIPAL
INGRESIO SECUNDARIO
ANALISIS
ESPACIAL

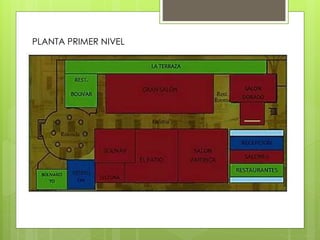

11. PLANTA PRIMER NIVEL

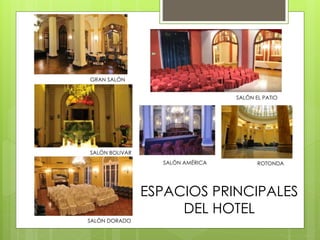

12. GRAN SALÓN
SALÓN BOLIVAR
SALÓN EL PATIO
SALÓN DORADO
SALÓN AMÉRICA
ESPACIOS PRINCIPALES
DEL HOTEL
ROTONDA

13. ANALISIS LINGUÍSTICO
El Hotel Bolívar, es un edificio
que muestra la SIMETRÍA en
toda la composición de su
fachada.
.Además poseen pilastras dóri
cas de orden gigante con un e
ntablamento curvo.
En las calles laterales y entabl
amento roto en la central. Más
aún en esta última
se genera un retiro del plano,
que a la altura del primer piso
alberga cinco arcos
que rompen con la rigidez or
togonal de las calles y cuerps
y da primacía al
ingreso central.

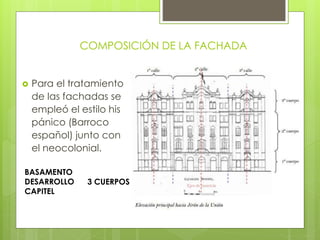

14.  Para el tratamiento
de las fachadas se
empleó el estilo his
pánico (Barroco
español) junto con
el neocolonial.
BASAMENTO
DESARROLLO
CAPITEL
3 CUERPOS
COMPOSICIÓN DE LA FACHADA

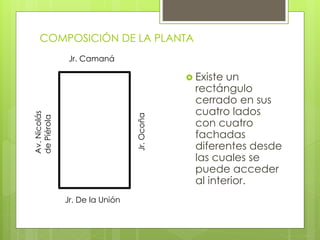

15. COMPOSICIÓN DE LA PLANTA
 Existe un
rectángulo
cerrado en sus
cuatro lados
con cuatro
fachadas
diferentes desde
las cuales se
puede acceder
al interior.
Jr. Camaná
Av.Nicolás
dePiérola
Jr.Ocoña
Jr. De la Unión

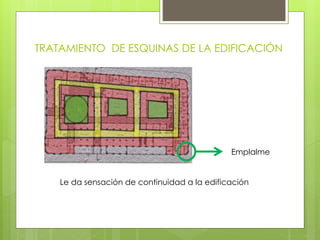

16. TRATAMIENTO DE ESQUINAS DE LA EDIFICACIÓN
Le da sensación de continuidad a la edificación
Emplalme

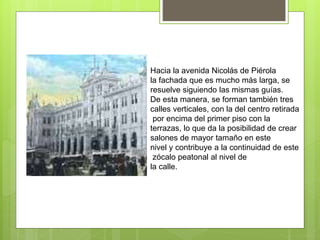

17. Hacia la avenida Nicolás de Piérola
la fachada que es mucho más larga, se
resuelve siguiendo las mismas guías.
De esta manera, se forman también tres
calles verticales, con la del centro retirada
por encima del primer piso con la
terrazas, lo que da la posibilidad de crear
salones de mayor tamaño en este
nivel y contribuye a la continuidad de este
zócalo peatonal al nivel de
la calle.

18. En la planta se puede
observar como es
mucho mayor la
superficie que
ocupan los llenos en
contra posición con
los vacíos (patios).
Generando de esta
forma, un planta en
forma de claustro.
RELACIÓN DE AMBIENTES

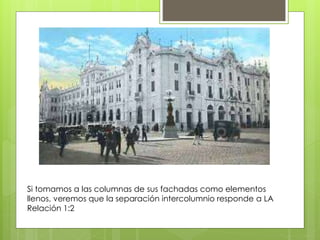

19. Si tomamos a las columnas de sus fachadas como elementos
llenos, veremos que la separación intercolumnio responde a LA
Relación 1:2

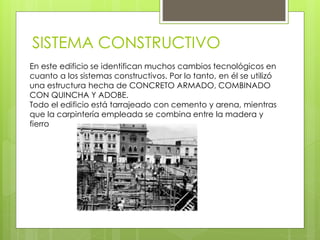

20. SISTEMA CONSTRUCTIVO
En este edificio se identifican muchos cambios tecnológicos en
cuanto a los sistemas constructivos. Por lo tanto, en él se utilizó
una estructura hecha de CONCRETO ARMADO, COMBINADO
CON QUINCHA Y ADOBE.
Todo el edificio está tarrajeado con cemento y arena, mientras
que la carpintería empleada se combina entre la madera y
fierro

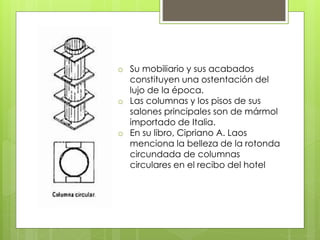

21. o Su mobiliario y sus acabados
constituyen una ostentación del
lujo de la época.
o Las columnas y los pisos de sus
salones principales son de mármol
importado de Italia.
o En su libro, Cipriano A. Laos
menciona la belleza de la rotonda
circundada de columnas
circulares en el recibo del hotel

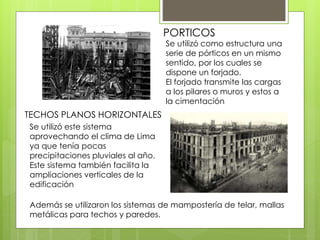

22. PORTICOS
TECHOS PLANOS HORIZONTALES
Se utilizó como estructura una
serie de pórticos en un mismo
sentido, por los cuales se
dispone un forjado.
El forjado transmite las cargas
a los pilares o muros y estos a
la cimentación
Se utilizó este sistema
aprovechando el clima de Lima
ya que tenía pocas
precipitaciones pluviales al año.
Este sistema también facilita la
ampliaciones verticales de la
edificación
Además se utilizaron los sistemas de mampostería de telar, mallas
metálicas para techos y paredes.

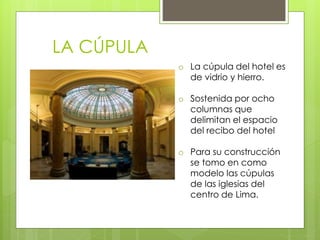

23. LA CÚPULA
o La cúpula del hotel es
de vidrio y hierro.
o Sostenida por ocho
columnas que
delimitan el espacio
del recibo del hotel
o Para su construcción
se tomo en como
modelo las cúpulas
de las iglesias del
centro de Lima.

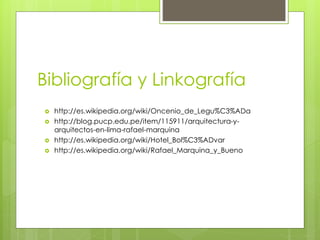

24. Bibliografía y Linkografía
 http://es.wikipedia.org/wiki/Oncenio_de_Legu%C3%ADa
 http://blog.pucp.edu.pe/item/115911/arquitectura-y-
arquitectos-en-lima-rafael-marquina
 http://es.wikipedia.org/wiki/Hotel_Bol%C3%ADvar
 http://es.wikipedia.org/wiki/Rafael_Marquina_y_Bueno
