1. USO DEL PROTOBOARD
Por:
Luis Español
Diego Estrada
Para:
José David López
Grado: 10-01
Fecha: 22 de octubre de 2013
Virginia Gutiérrez De pineda
D.C

2. INTRODUCCIÓN
• El ensamble del prototipo de un circuito se hace
sobre un elemento denominado protoboard.
• La protoboard permite montar y modificar fácil y
rápidamente circuitos electrónicos sin necesidad
de soldadura y muchas veces sin herramientas.
• Una vez que el circuito bajo experimentación está
funcionando correctamente sobre el protoboard
puede procederse en su construcción definitiva
sobre un circuito impreso utilizando soldaduras
para fijar e interconectar los componentes.
• Una protoboar está constituida por un arreglo
matricial de contactos.

3. Pregunta 1.
• ¿QUE ES EL PROTOBOARD?
• Una placa de pruebas, también conocida
como protoboard o breadboard, es una placa de
uso genérico reutilizable o semi permanente, usado
para construir prototipos de circuitos electrónicos
con o sin soldadura. Normalmente se utilizan para la
realización de pruebas experimentales. Además de
los
protoboard
plásticos,
libres
de
soldadura, también existen en el mercado otros
modelos de placas de prueba

4. Pregunta 2.
¿PARA QUE SIRVE EL PROTOBOARD?
• La protoboard permite montar y modificar
fácil y rápidamente circuitos electrónicos
sin necesidad de soldadura y muchas
veces sin herramientas.

5. Pregunta 3.
¿LOS CONTACTOS ESTÁN
SEPARADOS ENTRE SI POR?
• Una distancia de 0,1 pulgadas distancia que
corresponde ala separación entre pines o
terminales de los circuitos integrados.

6. Pregunta 4.
¿EXISTE UNA CANAL CENTRAL?
• Es un separador cuya distancia es igual ala que
existe entre las filas de terminales de los
circuitos integrados

7. Pregunta 5.
¿PAUTAS PARA EL ARMADO POR LO
MENOS TRES?
• Tener ala mano todos los componentes
para armar el circuito según la lista de
materiales.
• Deje suficiente separación aunque no sea
demasiada entre los elementos.
• No corte demasiado las terminales de los
componentes ya que en algunos casos es
necesario cambiarlos donde se requiere
que estos sean más largos.

8. Pregunta 6.
 ¿UTILIZE EN LO POSIBLE?
• Un extractor de circuitos integrados para retirar
o colocar los circuitos integrados para evitar
daños en sus terminales

9. Pregunta 7.
 ¿NO UTILIZE COMOPONENTES?
• Cuyos terminales no sean gruesos o alambres
de calibre grande que dañaran con toda
seguridad las laminillas de contacto que van
dentro del protoboard

10. Pregunta 8.
 ¿ SUS CONEXIONES INTERNAS?
Le permiten que se pueda armar
cualquier circuito

11. Pregunta 9.
• ¿ Los agujeros que forman parte del centro del
Protoboard ?
Son un mismo punto formando columnas y
están separados por los agujeros de abajo
que está en el centro.

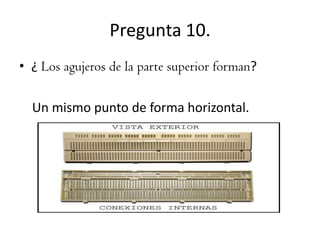

12. Pregunta 10.
• ¿ Los agujeros de la parte superior forman?
Un mismo punto de forma horizontal.

13. Pregunta 11.
• ¿ Los agujeros del centro ?
Se utilizan para armar circuitos.

14. Pregunta 12.
• ¿ Para qué es la línea roja?
Se utiliza para marcar (vvc)

15. Pregunta 13.
• ¿ Para que es la línea azul ?
Es el polo negativo o tierra.

16. Pregunta 14.
• ¿ Consta de un gran número de agujeros ?
Qué nos permitirá insertar los elementos
electrónicos en él.

17. Pregunta 15.
• ¿ Ninguna de las columnas ?
tienen un punto de contacto con otras, todas
son independientes
