Un protoboard es una herramienta que permite ensamblar circuitos electrónicos de forma rápida y sencilla sin necesidad de soldadura. Está compuesto de un material aislante con orificios para insertar componentes electrónicos, y laminillas metálicas internas que proveen la conexión eléctrica entre los componentes. Los protoboards permiten modificar fácilmente los circuitos y probarlos antes de construir una versión permanente soldada.

1. “EL RPOTTOBOARD”
PRESENTADO A
JOSÉ DAVID LÓPEZ
ALUMNA
GABRIELA ALEJANDRA PAREDES
CURSO
10-01

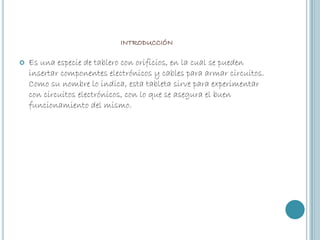

2. INTRODUCCIÓN

Es una especie de tablero con orificios, en la cual se pueden
insertar componentes electrónicos y cables para armar circuitos.
Como su nombre lo indica, esta tableta sirve para experimentar
con circuitos electrónicos, con lo que se asegura el buen
funcionamiento del mismo.

3. ¿QUÉ ES UN PROTOBOARD?
Es una herramienta indispensable para aquellos que empiezan a
experimentar con circuitos electrónicos, permite armar de una
forma rápida y sencilla cualquier tipo de circuitos. Consta de un
gran numero de agujeros que permite insertar los elementos en él.

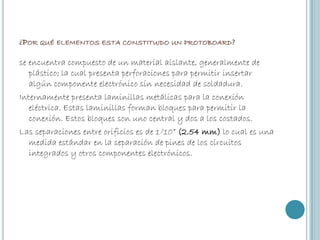

4. ¿POR QUÉ ELEMENTOS ESTA CONSTITUIDO UN PROTOBOARD?
se encuentra compuesto de un material aislante, generalmente de
plástico; la cual presenta perforaciones para permitir insertar
algún componente electrónico sin necesidad de soldadura.
Internamente presenta laminillas metálicas para la conexión
eléctrica. Estas laminillas forman bloques para permitir la
conexión. Estos bloques son uno central y dos a los costados.
Las separaciones entre orificios es de 1/10” (2.54 mm) lo cual es una
medida estándar en la separación de pines de los circuitos
integrados y otros componentes electrónicos.

5. ¿QUÉ PERMITE HACER LA PROTOBARD?
Permite modificar y montar fácil y rápidamente circuitos
electrónicos sin necesidad de soldaduras, y muchas veces sin
herramientas. Una vez que el circuito bajo experimentación esta
funcionando correctamente sobre el protoboard puede procederse a
su construcción definitiva sobre un circuito impreso usando
soldaduras para fijar e interconectar los componentes.

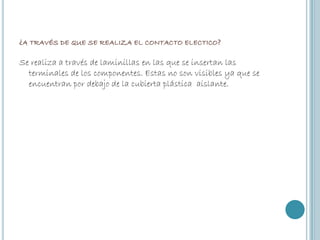

6. ¿A TRAVÉS DE QUE SE REALIZA EL CONTACTO ELECTICO?
Se realiza a través de laminillas en las que se insertan las
terminales de los componentes. Estas no son visibles ya que se
encuentran por debajo de la cubierta plástica aislante.

7. ¿QUÉ PASA CON LAS COLUMNAS A CADA LADO DEL CANAL CENTRAL?
Estas columnas no están unidas, lo que establece dos aéreas de
conexión para el circuito.

8. ¿SOBRE QUE SE HACE EL ENSAMBLE DEL PROTOTIPO DE UN CIRCUITO?

se hace sobre un elemento llamado protoboard. Es una especie de
tablero con orificios, en la cual se pueden insertar componentes
electrónicos y cables para armar circuitos. Como su nombre lo
indica, esta tableta sirve para experimentar con circuitos
electrónicos, con lo que se asegura el buen funcionamiento del
mismo.

9. ¿QUÉ NOMBRE RECIBE LA UNIÓN HORIZONTAL DE LAS FILAS
EXTERNAS DEL PROTOBOARD?
Se llaman buses, la mayoría de las portoboards trae dos a cada lado
y se utilizan generalmente para manejar en ellos voltajes de
alimentación.

10. ¿PARA QUE SE UTILIZAN LOS AGUJEROS DEL CENTRO DEL
PROTOBOARD?
Se utilizan para armar los circuitos, en tanto que los agujeros que
forman las filas están en la parte inferior y superior se usan para
distribuir la tensión al circuito.
Por eso se puede ver una línea roja y una línea azul, normalmente se
utiliza el rojo para marcar VCC
y el azul para GND.

11. ¿QUÉ PERMITEN HACER LOS AGUJEROS CENTRALES?
Permite insertar en él los elementos de la forma que se desee, pero
teniendo en cuenta que se deben separar los pines de los
elementos, ubicándoles en columnas distintas.

12. ¿ DONDE ESTÁN UBICADOS LOS CIRCUITOS INTEGRADOS?
Están puestos en la parte central para que se puedan separar los de
sus extremos, de esta forma no se permite el contacto entre sus
pines y seria la manera correcta para que la resistencia cumpla su
función.

13. ¿ MEDIANTE QUE CABLES SE PUEDEN IR UNIENDO ADECUADAMENTE LOS
PUNTOS?
Mediante cables finos como los del UTP o cable multípar se pueden
unir correctamente los puntos hasta armar el circuito del esquema
que tengamos.

14. ¿POR QUE ESTA CONSTITUIDA UNA PROTOBOARD?
Esta constituida por un arreglo matricial de contactos. Éstos están
separado entre si por una distancia de 0,1 pulgadas, distancia
que corresponde a la separación entre pines o terminales de los
circuitos integrados, principales componentes de los circuitos
electrónicos actuales
