Un protoboard es una placa que permite ensayar circuitos electrónicos de forma provisional insertando los terminales de los componentes en agujeros eléctricamente conectados entre sí, lo que permite probar diseños y detectar errores antes de construir el circuito de forma permanente. El documento incluye diagramas pictóricos y esquemáticos de ejemplo y pide dibujar el diagrama esquemático correspondiente a cada diagrama pictórico.

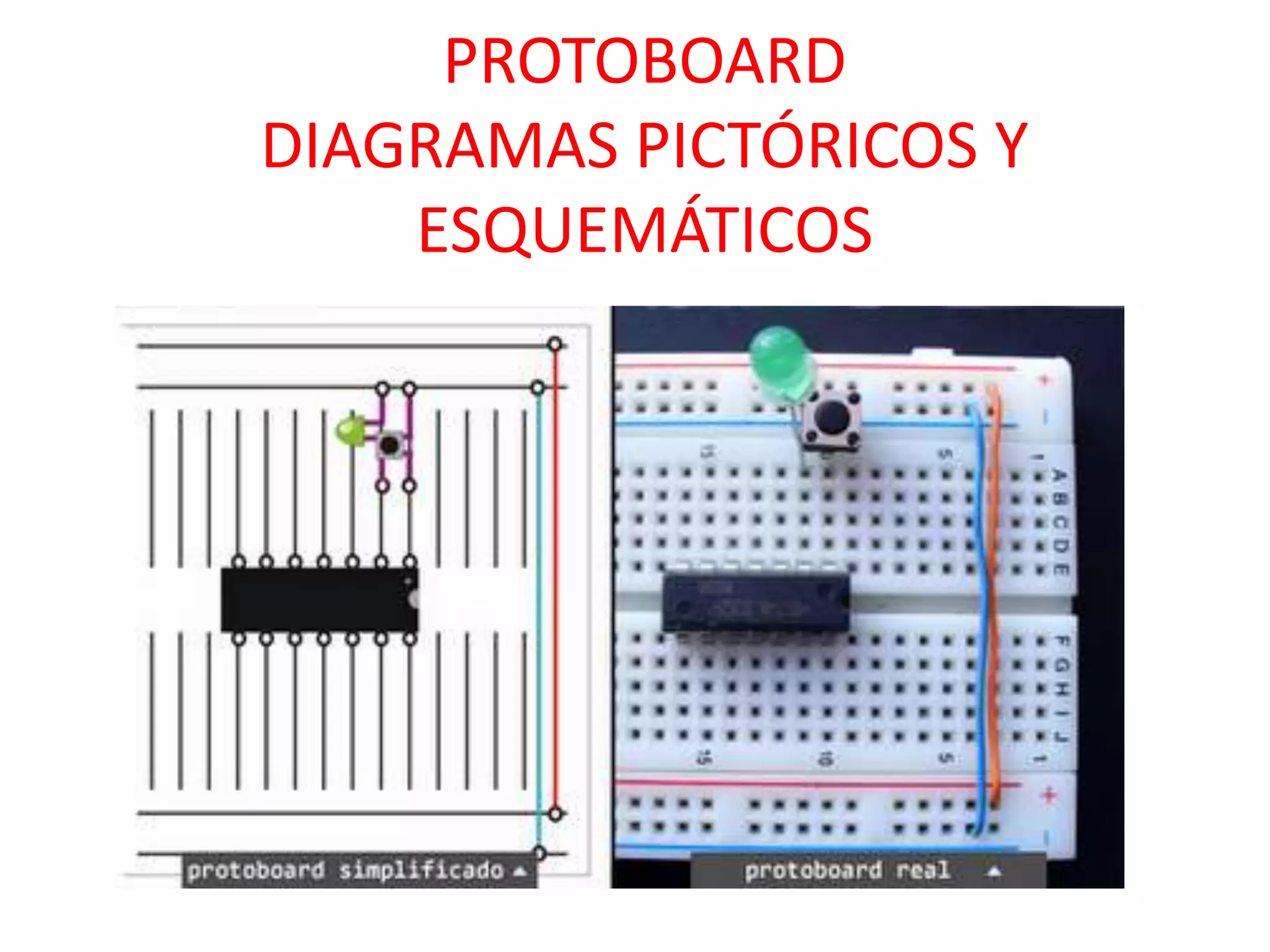

1. PROTOBOARD
DIAGRAMAS PICTÓRICOS Y
ESQUEMÁTICOS

2. USO DEL PROTOBOARD
• Las placas protoboard se utilizan en Electrónica para ensayar
circuitos en la fase de diseño, antes de construirlos de forma
definitiva. Nos permite detectar errores de diseño, probar
diferentes componentes, etc.

3. • La placa está constituida por una matriz de agujeritos donde
se pueden insertar, por simple presión, los terminales de los
componentes, los cuales quedan pinzados. Estos agujeritos
tienen uniones eléctricas por la parte interior de la placa, de
forma que los componentes que insertemos en dos agujeritos
unidos eléctricamente por la parte interior es como si los
conectáramos entre sí.

5. PROTOBOARD

6. DIAGRAMA PICTÓRICO ESQUEMÁTICO

10. EJERCICIO:
Observe detenidamente los siguientes diagramas pictóricos y en
hojas de papel milimetrado dibuje el diagrama esquemático y pegue
a la par el diagrama pictórico correspondiente.
