Un protoboard es una tabla con orificios para insertar componentes electrónicos sin necesidad de soldadura. Permite armar circuitos de forma rápida y modular mediante laminillas metálicas que conectan los pines de los componentes. Está compuesto de material aislante como plástico y presenta una grilla de agujeros separados 0.1 pulgadas para ajustarse a la distancia estándar entre pines de los circuitos integrados.

2. 
Es una especie de tablero con orificios, en la cual se
pueden insertar componentes electrónicos y cables
para armar circuitos. Como su nombre lo indica, esta
tableta sirve para experimentar con circuitos
electrónicos, con lo que se asegura el buen
funcionamiento del mismo.

3. Es una herramienta indispensable para aquellos que
empiezan a experimentar con circuitos electrónicos,
permite armar de una forma rápida y sencilla
cualquier tipo de circuitos. Consta de un gran numero
de agujeros que permite insertar los elementos en él.

4. se encuentra compuesto de un material aislante,
generalmente de plástico; la cual presenta
perforaciones para permitir insertar algún
componente electrónico sin necesidad de soldadura.
Internamente presenta laminillas metálicas para la
conexión eléctrica. Estas laminillas forman bloques
para permitir la conexión. Estos bloques son uno
central y dos a los costados.
Las separaciones entre orificios es de 1/10” (2.54 mm) lo
cual es una medida estándar en la separación de
pines de los circuitos integrados y otros componentes
electrónicos.

5. Permite modificar y montar fácil y rápidamente circuitos
electrónicos sin necesidad de soldaduras, y muchas
veces sin herramientas. Una vez que el circuito bajo
experimentación esta funcionando correctamente
sobre el protoboard puede procederse a su
construcción definitiva sobre un circuito impreso
usando soldaduras para fijar e interconectar los
componentes.

6. Se realiza a través de laminillas en las que se insertan las
terminales de los componentes. Estas no son visibles ya
que se encuentran por debajo de la cubierta plástica
aislante.

7. Estas columnas no están unidas, lo que establece dos aéreas
de conexión para el circuito.

8. 
se hace sobre un elemento llamado protoboard. Es
una especie de tablero con orificios, en la cual se
pueden insertar componentes electrónicos y cables
para armar circuitos. Como su nombre lo indica, esta
tableta sirve para experimentar con circuitos
electrónicos, con lo que se asegura el buen
funcionamiento del mismo.

9. Se llaman buses, la mayoría de las portoboards trae dos
a cada lado y se utilizan generalmente para manejar
en ellos voltajes de alimentación.

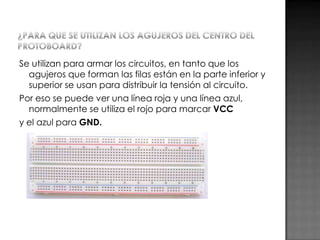

10. Se utilizan para armar los circuitos, en tanto que los
agujeros que forman las filas están en la parte inferior y
superior se usan para distribuir la tensión al circuito.
Por eso se puede ver una línea roja y una línea azul,
normalmente se utiliza el rojo para marcar VCC
y el azul para GND.

11. Permite insertar en él los elementos de la forma que se
desee, pero teniendo en cuenta que se deben
separar los pines de los elementos, ubicándoles en
columnas distintas.

12. Están puestos en la parte central para que se puedan
separar los de sus extremos, de esta forma no se
permite el contacto entre sus pines y seria la manera
correcta para que la resistencia cumpla su función.

13. Mediante cables finos como los del UTP o cable multípar se
pueden unir correctamente los puntos hasta armar el
circuito del esquema que tengamos.

14. Esta constituida por un arreglo matricial de contactos.
Éstos están separado entre si por una distancia de 0,1
pulgadas, distancia que corresponde a la separación
entre pines o terminales de los circuitos integrados,
principales componentes de los circuitos electrónicos
actuales
