Este documento presenta información sobre conceptos básicos de electrónica como el sistema internacional de unidades, medición eléctrica, tipos de fuentes de alimentación para computadoras personales y cómo realizar mediciones básicas con un multímetro. Explica las diferencias entre voltaje, corriente y resistencia, y cómo relacionarlas a través de la ley de Ohm. También describe los componentes y conectores de las fuentes AT y ATX, incluyendo las tensiones que suministran.

1. Objetivo General
El principal objetivo de este primer módulo de introducción y repaso es familiarizar al
estudiante con los conceptos técnicos y teóricos de la ciencia básica.
Objetivos Específicos
Interpretar correctamente el sistema internacional de unidades S.I.
Identificar claramente la utilización del sistema internacional de unidades en los
sistemas electrónicos y en otras áreas técnicas.
Precisar las diferencias entre voltaje, corriente, resistencia, conductancia, potencia y
circuito eléctrico.
Identificar los diferentes sistemas de numeración utilizados por las computadoras
:Decimal, binario, Octal y Hexadecimal.
Comparar y determinar contrastes y similitudes en los sistemas de codificación
computacional.
Conocer de forma directa las tecnologías en las cuales se utilizan los sistemas de
numeración para el diseño de sistemas digitales.
Utilizar adecuadamente los formatos de agrupación de bits en una computadora:
Byte, bit, SemiByte y Palabra digital.
Manejar de forma adecuada y segura el multímetro digital en las diferentes
funciones y escalas de medición.
Sistema internacional de unidades (S.I)
Es el nombre adoptado por la XI Conferencia General de Pesas y Medidas
(celebrada en París en 1960) para un sistema universal, unificado y coherente de
unidades de medida, basado en el sistema mks (metro-kilogramo-segundo). Este
sistema se conoce por sus iniciales como SI (iniciales de Sistema Internacional).
Magnitud
Nombre de la unidad Símbolo
Longitud
Metro
m
Masa
Kilogramo
Kg
Tiempo
Segundo
S
Corriente eléctrica
Amperio
A
Temperatura
Kelvin
K
Cantidad de sustancia
Mol
Mol
Intensidad luminosa
Candela
cd

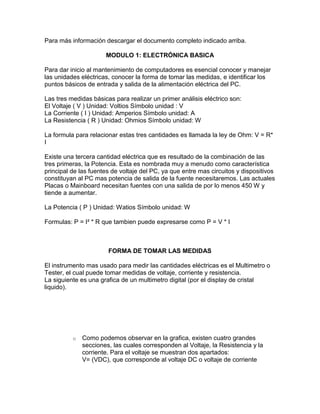

2. Para más información descargar el documento completo indicado arriba.
MODULO 1: ELECTRÓNICA BASICA
Para dar inicio al mantenimiento de computadores es esencial conocer y manejar
las unidades eléctricas, conocer la forma de tomar las medidas, e identificar los
puntos básicos de entrada y salida de la alimentación eléctrica del PC.
Las tres medidas básicas para realizar un primer análisis eléctrico son:
El Voltaje ( V ) Unidad: Voltios Símbolo unidad : V
La Corriente ( I ) Unidad: Amperios Símbolo unidad: A
La Resistencia ( R ) Unidad: Ohmios Símbolo unidad: W
La formula para relacionar estas tres cantidades es llamada la ley de Ohm: V = R*
I
Existe una tercera cantidad eléctrica que es resultado de la combinación de las
tres primeras, la Potencia. Esta es nombrada muy a menudo como característica
principal de las fuentes de voltaje del PC, ya que entre mas circuitos y dispositivos
constituyan al PC mas potencia de salida de la fuente necesitaremos. Las actuales
Placas o Mainboard necesitan fuentes con una salida de por lo menos 450 W y
tiende a aumentar.
La Potencia ( P ) Unidad: Watios Símbolo unidad: W
Formulas: P = I² * R que tambien puede expresarse como P = V * I
FORMA DE TOMAR LAS MEDIDAS
El instrumento mas usado para medir las cantidades eléctricas es el Multimetro o
Tester, el cual puede tomar medidas de voltaje, corriente y resistencia.
La siguiente es una grafica de un multimetro digital (por el display de cristal
liquido).
o
Como podemos observar en la grafica, existen cuatro grandes
secciones, las cuales corresponden al Voltaje, la Resistencia y la
corriente. Para el voltaje se muestran dos apartados:
V= (VDC), que corresponde al voltaje DC o voltaje de corriente

3. o
continua (directa). Todos los voltajes que salen de la fuente del PC
son de este tipo.
V~ (VAC), que corresponde al voltaje AC o voltaje de Corriente
Alterna. El cable de potencia (cable de conexión al toma que traen la
mayoría de los electrodomésticos) que ingresa a la fuente del PC es
de este tipo ( 120 Vac).
Los números en cada sección corresponden a la escala a medir, es decir, si
elegimos en Vdc la escala 20, estaremos diciendo al multimetro que queremos
medir un voltaje que esta entre 0V y 20V. No se deben medir tensiones (tanto
continuas como alternas) más elevadas que las máximas que soporta el
instrumento (en el caso de no saber el valor a medir empezaremos por la escala
mayor). La medida de tensión siempre se realizará colocando el instrumento en
paralelo con el circuito del cual se va a obtener la medida. Cuando midamos
tensiones continuas hay que tener en cuenta la polaridad de los bornes de entrada
(negro el negativo y rojo el positivo). Si las medidas son de tensión (voltaje) alterna
el multimetro mide valores eficaces, algo así como un promedio (sin serlo) .

4. Vamos a seguir el procedimiento para medir resistencia y
voltaje con un multimetro; las medidas en corriente son un
poco más complejas y en gran parte de los casos se puede
medir de forma alternativa con las medidas de voltaje y
resistencia, solo hace falta aplicar la ley de Ohm para
hallarla.
Para las medidas de voltaje y resistencia se usan las puntas
del multimetro en los dos conectores a la izquierda de la
grafica. COM es el conector común a todas las medidas que
se realicen, generalmente aquí se inserta la punta de color
Negro. V es el conector para realizar las medidas de
voltaje y resistencia, aquí debe ir la punta de color rojo.
Por ultimo para medir resistencia es necesario apagar las
fuentes de voltaje ya que el multimetro proporcionara la
tensión a través de su pila.

5. Medir resistencia directamente sobre los componentes de la
mainboard puede ser engañoso, ya que si medimos entre los
puntos extremos de una resistencia, y el multimetro nos
muestra 3340 Ω, pero el valor real (teórico o de fabrica) es
10000 Ω, no necesariamente es un defecto o un
malfuncionamiento de ésta; el valor extraño de la resistencia
se debe a que en la mainboard la resistencia hace parte uno
o varios circuitos electronicos y al intentar tomar la medida
sobre los extremos de la resistencia estamos midiendo
también la resistencia de los componentes del circuito que se
encuentren en paralelo con ella (por esto el valor más
pequeño).

6. EJEMPLO
Esta es la forma errada de medir resistencia ya que adicional al valor de la
resistencia también estamos midiendo la resistencia en paralelo de nuestro
cuerpo, y el valor final no va ser el esperado (el teórico).
Ahora que veremos los tipos de conectores, la forma de comprobar los voltajes es
ubicar el multimetro en Vdc y en la escala apropiada (20 en este caso), colocar la
punta negra en la tierra de los conectores (NEGRO) y la punta roja en el pin a
medir.
FUENTE DE ALIMENTACIÓN DEL PC
En los PC se pueden encontrar actualmente dos tipos de fuentes de alimentación,
la fuente AT y la fuente ATX (AT eXtended).
CARACTERÍSTICAS DE LA FUENTE AT
La fuente AT tiene tres tipos de conectores de salida: El primer tipo, del cual hay
dos, que alimentan al motherboard. Los dos tipos restantes, de los cuales hay una
cantidad variable, son aquellos que se conectan a las unidades de discos, CDROM, disquetes, etc., vale decir que alimentan a los periféricos no enchufados en
un slot del motherboard. La conexión al motherboard es a través de dos
conectores de 6 pines cada uno, los cuales deben ir enchufados de modo que los
cables negros de ambos queden unidos en el centro.
Las tensiones presentes en estos dos conectores son las siguientes:
Conector P8
COLOR
Nº PIN
CABLE
1
NARANJA
TENSION
PG

7. 2
3
4
5
6
ROJO
AMARILLO
AZUL
NEGRO
NEGRO
+5 VDC
+12 VDC
-12 VDC
TIERRA
TIERRA
Nº
PIN
COLOR
CABLE
TENSION
1
NEGRO
TIERRA
2
NEGRO
TIERRA
3
BLANCO
-5 VDC
4
ROJO
+5 VDC
5
ROJO
+5 VDC
6
ROJO
+5 VDC
Conector P9
Conector para unidad de disco
COLOR
Nº PIN
CABLE
TENSION
1
ROJO
+5 VDC
2
NEGRO
TIERRA
3
NEGRO
TIERRA
4
AMARILLO +12 VDC
Notas
1. La tensión marcada como PG no es en realidad una tensión, sino una señal de
control de la fuente que inhibe al motherboard hasta que las tensiones de la fuente
se estabilizan, momento en el cual pasa a habilitar al motherboard. Esta señal
cumple una función análoga a la del reset.
2. Para testear la fuente es imprescindible que esta tenga alguna carga conectada,
pues en caso contrario podría llegar a no encender. Como carga se puede utilizar
un disco duro, el cual no es necesario que esté completamente operativo (un disco
duro con gran cantidad de sectores dañados es una excelente opción).

8. 3. En caso de faltar alguna de estas tensiones la fuente debe ser retirada del
gabinete y ser reparada o reemplazada por otra. No se aconseja intentar uno
mismo la reparación de la fuente, pues el costo en repuestos y horas-hombre
probablemente supere al de una unidad nueva, además del peligro inherente a
trabajar con altas tensiones.
4. Si se reemplaza la fuente por una nueva, prestar especial atención a la posición
del interruptor 220V-110V situado en la parte trasera de la misma, (normalmente
debe estar en 110V ya que esta es la tensión residencial).
CARACTERÍSTICAS DE LA FUENTE ATX
La fuente ATX es muy similar a la AT, pero tiene una serie de diferencias,
tanto en su funcionamiento como en los voltajes entregados al motherboard.
Es de notarse que la fuente ATX es en realidad dos: una fuente principal, que
corresponde a la vieja fuente AT (con algunos agregados), y una auxiliar. La
principal diferencia en el funcionamiento se nota en el interruptor de
encendido, que en vez de conectar y desconectar la alimentación de
110VAC, como hace el de la fuente AT, envía una señal a la fuente principal,
indicándole que se encienda o apague, permaneciendo siempre encendida la
auxiliar, y siempre conectada la alimentación de 110VAC. El funcionamiento
de este pulsador es muy similar al del botón de encendido del control remoto
de un televisor.
Para apagar el PC por medio de este pulsador es generalmente necesario
mantenerlo apretado por 4 o 5 segundos, aunque esto depende de un seteo
en el BIOS Setup. Aparte de esto, al darle a Windows la orden de apagar el
sistema, éste le envía a la fuente la orden de apagarse automáticamente.
Cuando el PC se apaga de esta forma, el motherboard queda alimentado por
una tensión de 5VDC suministrada por la fuente auxiliar, que mantiene
activos los circuitos básicos para que el PC pueda arrancar al presionar el
botón de encendido. Nuevamente recordamos la similitud con un televisor y
su control remoto. En realidad no está apagado, sino en un modo llamado
standby (enespera).
Al trabajar con el motherboard de un PC con fuente ATX se debe desconectar
el PC de la tensión de red (o sea desenchufarlo), pues se pueden producir
serios daños a los componentes del mismo si se conectan o desconectan los
mismos con la fuente en modo standby.
La fuente ATX entrega dos voltajes nuevos además de los entregados por la
fuente AT. Estos son: una tensión de 5VDC que permanece activa cuando la
fuente está en modo standby, llamada 5VSB ( 5 Volts Stand-By), y una

9. tensión de 3.3 VDC. Esta última permite simplificar el diseño del motherboard,
ya que desde la familia de procesadores Pentium MMX, ya se usaba dicha
tensión tanto para el CPU como para la memoria, lo que implicaba integrar al
motherboard un regulador que entregaba 3.3V a partir de los 5V.
En vez de utilizar dos conectores como la fuente AT, la ATX utiliza un único
conector de 20 patas, que tiene guías para impedir su inserción incorrecta. El
detalle del conector es el siguiente:
N° de
Pin
Color del
cable
tensión
N° de
Pin
Color del
cable
tensión
11
Naranja
+ 3.3 VDC
1
Naranja
+ 3.3 VDC
12
Cafe
- 12 V DC
2
Naranja
+ 3.3 V DC
13
Negro
TIERRA
3
Negro
TIERRA
14
Verde
PS-ON
4
Rojo
+ 5 V DC
15
Negro
TIERRA
5
Negro
TIERRA
16
Negro
TIERRA
6
Rojo
+ 5 V DC
17
Negro
TIERRA
7
Negro
TIERRA
18
Azul
- 5 V DC
8
Blanco
19
Rojo
+ 5 V DC
9
Violeta
+ 5 V SB
20
Rojo
+ 5 V DC
10
Amarillo
+ 12 V DC
Power Good
