3. CÓDIGO DE COLORES:
El código de colores de resistencia como en hombre se muestra, funciona con una base de
colores. Lo utilizamos en la electrónica para señalar los valores de componentes electrónicos.
Es común en los resistores pero también se utiliza para otros componentes como por ejemplo
inductores, diodos, condensadores etcétera. Código de colores de resistencia nos indica
cuántos OHMS tiene esa resistencia. Los colores impresos sobre las resistencias, es la manera
que emplean los fabricantes para representar los parámetros como la resistencia, tolerancia,
ohmios, etcétera.
Se pueden encontrar estos parámetros escritos en el propio cuerpo del componente si la
resistencia es lo suficientemente grande, cuando el tamaño no lo permite severa representado
por las bandas de color.
Para leer, entender y calcular el valor de las resistencias según las bandas de color impresas
en ellas como es necesario hacer uso de una tabla de códigos de colores como la siguiente:
1

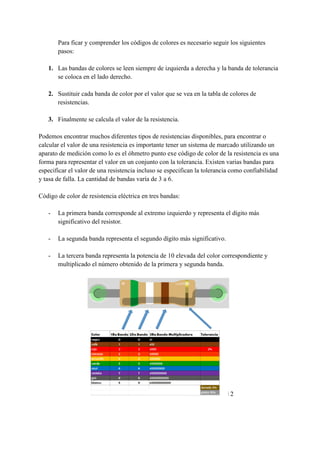

4. Para ficar y comprender los códigos de colores es necesario seguir los siguientes
pasos:
1. Las bandas de colores se leen siempre de izquierda a derecha y la banda de tolerancia
se coloca en el lado derecho.
2. Sustituir cada banda de color por el valor que se vea en la tabla de colores de
resistencias.
3. Finalmente se calcula el valor de la resistencia.
Podemos encontrar muchos diferentes tipos de resistencias disponibles, para encontrar o
calcular el valor de una resistencia es importante tener un sistema de marcado utilizando un
aparato de medición como lo es el óhmetro punto exe código de color de la resistencia es una
forma para representar el valor en un conjunto con la tolerancia. Existen varias bandas para
especificar el valor de una resistencia incluso se especifican la tolerancia como confiabilidad
y tasa de falla. La cantidad de bandas varía de 3 a 6.
Código de color de resistencia eléctrica en tres bandas:
- La primera banda corresponde al extremo izquierdo y representa el dígito más
significativo del resistor.
- La segunda banda representa el segundo dígito más significativo.
- La tercera banda representa la potencia de 10 elevada del color correspondiente y
multiplicado el número obtenido de la primera y segunda banda.
2

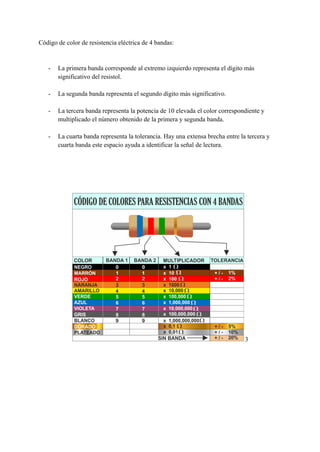

5. Código de color de resistencia eléctrica de 4 bandas:
- La primera banda corresponde al extremo izquierdo representa el dígito más
significativo del resistol.
- La segunda banda representa el segundo dígito más significativo.
- La tercera banda representa la potencia de 10 elevada el color correspondiente y
multiplicado el número obtenido de la primera y segunda banda.
- La cuarta banda representa la tolerancia. Hay una extensa brecha entre la tercera y
cuarta banda este espacio ayuda a identificar la señal de lectura.
3

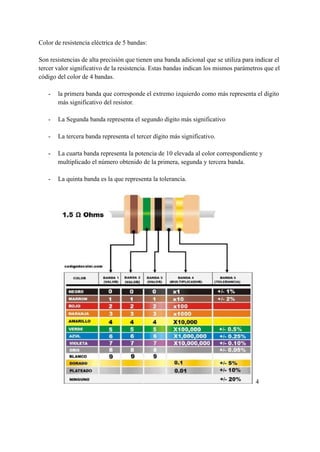

6. Color de resistencia eléctrica de 5 bandas:
Son resistencias de alta precisión que tienen una banda adicional que se utiliza para indicar el
tercer valor significativo de la resistencia. Estas bandas indican los mismos parámetros que el
código del color de 4 bandas.
- la primera banda que corresponde el extremo izquierdo como más representa el dígito
más significativo del resistor.
- La Segunda banda representa el segundo dígito más significativo
- La tercera banda representa el tercer dígito más significativo.
- La cuarta banda representa la potencia de 10 elevada al color correspondiente y
multiplicado el número obtenido de la primera, segunda y tercera banda.
- La quinta banda es la que representa la tolerancia.
4

7. Código de color de resistencia eléctrica de 6 bandas
En este caso de resistencias de alta precisión encontramos una banda adicional para indicar el
coeficiente correspondiente a la temperatura.
- La primera banda que corresponde el extremo izquierdo, representa el dígito más
significativo del resistor.
- La segunda banda representa el segundo dígito más significativo.
- La tercera banda representa el tercer dígito más significativo
- La cuarta banda representa la potencia de 10 elevada el color correspondiente y
multiplicado el número obtenido de la primera, segunda y tercera banda.
- La quinta banda representa la tolerancia.
- La sexta banda es la que representa el coeficiente de temperaturas.
(El color que más se utiliza para representar las esta banda es el negro, que representa 100
ppm/k.)
5

8. PROTOBOARD:
- ¿Qué es el Protoboard?
El protoboard es una placa de pruebas que permite interconectar elementos electrónicos sin la
necesidad de soldar componentes. Logrando así que se facilite el armado de circuitos o
sistemas electrónicos.
Las protoboards tienen tres partes fáciles de identificar: el canal central, las pistas, y los
buses.
- Canal central :está ubicado en la parte central de la lámina y está fabricado con un
material aislante. Su función es separar las zonas de conexión superior e inferior de la
placa, y así cuando se conecten circuitos integrados en la tabla protoboard, se
mantengan aislados los pines de ambos lados de dicho circuito integrado.
- Los buses: se encuentran a los costados de la placa Protoboard, y generalmente se
emplean para conectar la tierra del circuito y su voltaje de suministro. Los buses
generalmente se indican con franjas negras o azules para marcar el bus de tierra, y
franjas rojas para marcar el bus de voltaje positivo.
- Las pistas: son el resto de los orificios de la Protoboard pertenecen a las pistas. Las
pistas están separadas por filas de orificios conectados eléctricamente entre sí; cada
fila (indicada con números) tiene conexión entre sí, y cada columna (indicada con
letras) es independiente eléctricamente con las demás columnas, es decir, los orificios
solo están conectados de forma horizontal.
6

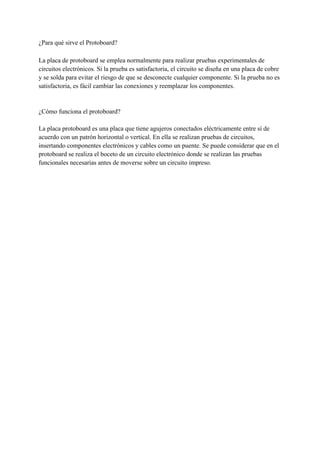

9. ¿Para qué sirve el Protoboard?
La placa de protoboard se emplea normalmente para realizar pruebas experimentales de
circuitos electrónicos. Si la prueba es satisfactoria, el circuito se diseña en una placa de cobre
y se solda para evitar el riesgo de que se desconecte cualquier componente. Si la prueba no es
satisfactoria, es fácil cambiar las conexiones y reemplazar los componentes.
¿Cómo funciona el protoboard?
La placa protoboard es una placa que tiene agujeros conectados eléctricamente entre sí de
acuerdo con un patrón horizontal o vertical. En ella se realizan pruebas de circuitos,
insertando componentes electrónicos y cables como un puente. Se puede considerar que en el
protoboard se realiza el boceto de un circuito electrónico donde se realizan las pruebas
funcionales necesarias antes de moverse sobre un circuito impreso.

10. Problemas Adicionales de la Ley de Ohm y Potencia
2. Supóngase que la lámpara del problema anterior se sustituye con otra que también
requiere 6 V pero que solo consume 0.04 A. ¿Cuál es la resistencia de la lámpara nueva?
6V 0.04A => R
4. Si la resistencia del entrehierro o luz entre los electrodos de una bujía de motor de
automóvil es 2500 Ω, ¿qué voltaje es necesario para que circule por ella 0.20 A?
2500Ω 0.20A => V

11. 6. Una línea de 110v está protegida con un fusible de 15A. ¿Soportará el fusible una carga
de 6 Ω?
110v
R = ———— = 7,3 Ω
15A
R// Si, el fusible soportará una carga de 6 Ω porque su resistencia máxima es de 7,3 Ω
8. El amperímetro en el tablero de un automóvil indica que fluye una corriente de 10.8 a
cuanto están encendidas las luces. Si la corriente se extrae de un acumulador de 12 V ¿Cuál
es la resistencia de los faros?
I= 10.7 A
V= 12 V
R= ?
R=VI R=12V10.8 A=1.11 Ω
10. ¿Qué potencia consume un caulín de solar si toma 3 A a 110 v?
P=?
I= 3 A
V=110 V.
P= V . I
P= (100 V)(3 A)
12. Un horno eléctrico usa 35.5 A a 118V. Encuentre el wattaje consumido por el horno
R//: El wattaje consumido por el horno es de 4.189 W aproximadamente 4190 W
P= V x I
P= 180 V x 35.5 I
P= 4.189 ≈ 4.190

12. 14. Un secador eléctrico requiere 360w y consume 3.25A. Encuentre su voltaje de
operación
R//:El voltaje de operación que se maneja es1.10.7692307682 V, aproximadamente 1.11
V= I ÷ R
V= 360W ÷ 3.25A
V= 1.10.7692307682 ≈ 1.11

13. CONCLUSIONES:
La ley de Ohm es una ley básica de los circuitos eléctricos que establece la diferencia de
potencial V que aplicamos entre los extremos de un conductor determinado es proporcional a
la intensidad de la corriente I que circula por el citado conductor.

14. EVIDENCIAS

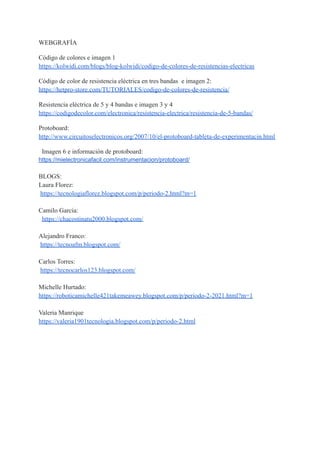

15. WEBGRAFÍA
