Mantenimiento de equipos de computo

1. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 1
GUÍA 1: FUENTE DE PODER
(POWER SUPPLY)
OBJETIVOS:
1. CONOCER EL FUNCIONAMIENTO DE LA FUENTE DE
ALIMENTACIÓN.
2. IDENTIFICAR LAS PARTES PRINCIPALES.
3. DESCRIBIR LAS CARACTERÍSTICAS.
4. REALIZAR PRUEBAS DE DIAGNOSTICO.
5. IDENTIFICAR LAS FALLAS COMUNES
6. BRINDAR EL MANTENIMIENTO

2. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 2

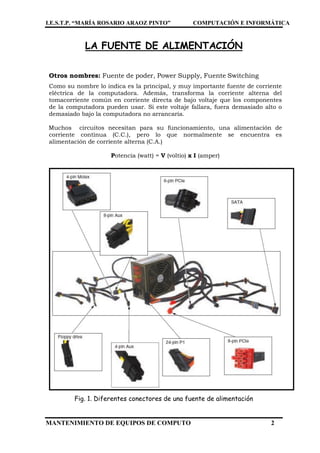

LA FUENTE DE ALIMENTACIÓN
Otros nombres: Fuente de poder, Power Supply, Fuente Switching
Como su nombre lo indica es la principal, y muy importante fuente de corriente
eléctrica de la computadora. Además, transforma la corriente alterna del
tomacorriente común en corriente directa de bajo voltaje que los componentes
de la computadora pueden usar. Si este voltaje fallara, fuera demasiado alto o
demasiado bajo la computadora no arrancaría.
Muchos circuitos necesitan para su funcionamiento, una alimentación de
corriente continua (C.C.), pero lo que normalmente se encuentra es
alimentación de corriente alterna (C.A.)
Potencia (watt) = V (voltio) x I (amper)
Fig. 1. Diferentes conectores de una fuente de alimentación

3. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 3

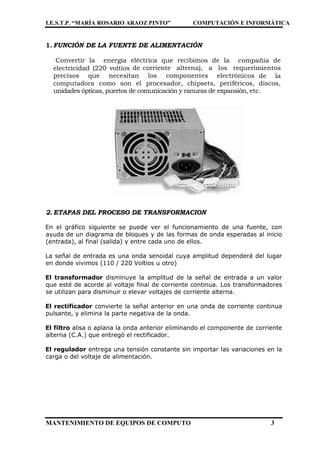

1. FUNCIÓN DE LA FUENTE DE ALIMENTACIÓN
Convertir la energía eléctrica que recibimos de la compañía de
electricidad (220 voltios de corriente alterna), a los requerimientos
precisos que necesitan los componentes electrónicos de la
computadora como son el procesador, chipsets, periféricos, discos,
unidades ópticas, puertos de comunicación y ranuras de expansión, etc.
2. ETAPAS DEL PROCESO DE TRANSFORMACION
En el gráfico siguiente se puede ver el funcionamiento de una fuente, con
ayuda de un diagrama de bloques y de las formas de onda esperadas al inicio
(entrada), al final (salida) y entre cada uno de ellos.
La señal de entrada es una onda senoidal cuya amplitud dependerá del lugar
en donde vivimos (110 / 220 Voltios u otro)
El transformador disminuye la amplitud de la señal de entrada a un valor
que esté de acorde al voltaje final de corriente continua. Los transformadores
se utilizan para disminuir o elevar voltajes de corriente alterna.
El rectificador convierte la señal anterior en una onda de corriente continua
pulsante, y elimina la parte negativa de la onda.
El filtro alisa o aplana la onda anterior eliminando el componente de corriente
alterna (C.A.) que entregó el rectificador.
El regulador entrega una tensión constante sin importar las variaciones en la
carga o del voltaje de alimentación.

4. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 4

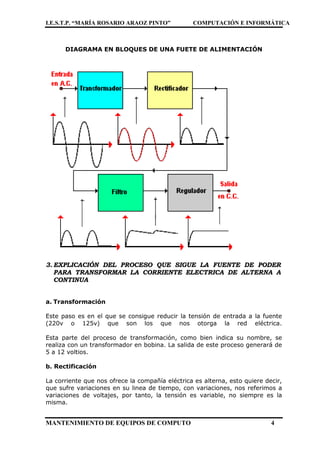

DIAGRAMA EN BLOQUES DE UNA FUETE DE ALIMENTACIÓN
3. EXPLICACIÓN DEL PROCESO QUE SIGUE LA FUENTE DE PODER
PARA TRANSFORMAR LA CORRIENTE ELECTRICA DE ALTERNA A
CONTINUA
a. Transformación
Este paso es en el que se consigue reducir la tensión de entrada a la fuente
(220v o 125v) que son los que nos otorga la red eléctrica.
Esta parte del proceso de transformación, como bien indica su nombre, se
realiza con un transformador en bobina. La salida de este proceso generará de
5 a 12 voltios.
b. Rectificación
La corriente que nos ofrece la compañía eléctrica es alterna, esto quiere decir,
que sufre variaciones en su linea de tiempo, con variaciones, nos referimos a
variaciones de voltajes, por tanto, la tensión es variable, no siempre es la
misma.

5. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 5

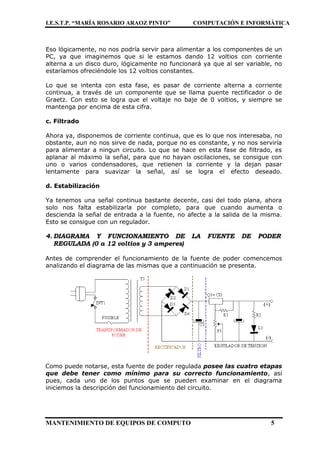

Eso lógicamente, no nos podría servir para alimentar a los componentes de un
PC, ya que imaginemos que si le estamos dando 12 voltios con corriente
alterna a un disco duro, lógicamente no funcionará ya que al ser variable, no
estaríamos ofreciéndole los 12 voltios constantes.
Lo que se intenta con esta fase, es pasar de corriente alterna a corriente
continua, a través de un componente que se llama puente rectificador o de
Graetz. Con esto se logra que el voltaje no baje de 0 voltios, y siempre se
mantenga por encima de esta cifra.
c. Filtrado
Ahora ya, disponemos de corriente continua, que es lo que nos interesaba, no
obstante, aun no nos sirve de nada, porque no es constante, y no nos serviría
para alimentar a ningun circuito. Lo que se hace en esta fase de filtrado, es
aplanar al máximo la señal, para que no hayan oscilaciones, se consigue con
uno o varios condensadores, que retienen la corriente y la dejan pasar
lentamente para suavizar la señal, así se logra el efecto deseado.
d. Estabilización
Ya tenemos una señal continua bastante decente, casi del todo plana, ahora
solo nos falta estabilizarla por completo, para que cuando aumenta o
descienda la señal de entrada a la fuente, no afecte a la salida de la misma.
Esto se consigue con un regulador.
4. DIAGRAMA Y FUNCIONAMIENTO DE LA FUENTE DE PODER
REGULADA (0 a 12 voltios y 3 amperes)
Antes de comprender el funcionamiento de la fuente de poder comencemos
analizando el diagrama de las mismas que a continuación se presenta.
Como puede notarse, esta fuente de poder regulada posee las cuatro etapas
que debe tener como mínimo para su correcto funcionamiento, así
pues, cada uno de los puntos que se pueden examinar en el diagrama
iniciemos la descripción del funcionamiento del circuito.

6. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 6

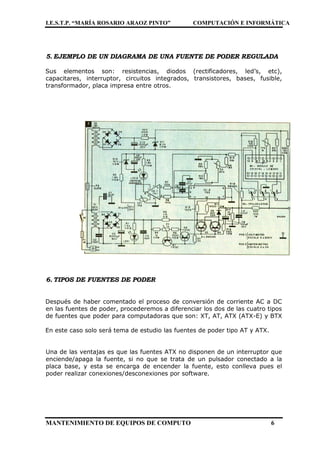

5. EJEMPLO DE UN DIAGRAMA DE UNA FUENTE DE PODER REGULADA
Sus elementos son: resistencias, diodos (rectificadores, led’s, etc),
capacitares, interruptor, circuitos integrados, transistores, bases, fusible,
transformador, placa impresa entre otros.
6. TIPOS DE FUENTES DE PODER
Después de haber comentado el proceso de conversión de corriente AC a DC
en las fuentes de poder, procederemos a diferenciar los dos de las cuatro tipos
de fuentes que poder para computadoras que son: XT, AT, ATX (ATX-E) y BTX
En este caso solo será tema de estudio las fuentes de poder tipo AT y ATX.
Una de las ventajas es que las fuentes ATX no disponen de un interruptor que
enciende/apaga la fuente, si no que se trata de un pulsador conectado a la
placa base, y esta se encarga de encender la fuente, esto conlleva pues el
poder realizar conexiones/desconexiones por software.

7. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 7

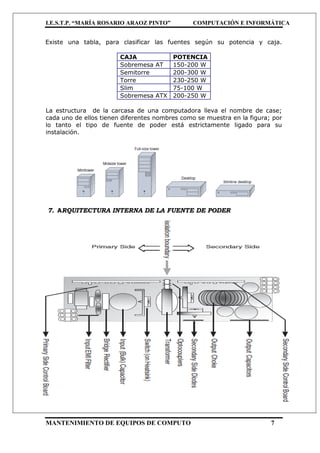

Existe una tabla, para clasificar las fuentes según su potencia y caja.
CAJA POTENCIA
Sobremesa AT 150-200 W
Semitorre 200-300 W
Torre 230-250 W
Slim 75-100 W
Sobremesa ATX 200-250 W
La estructura de la carcasa de una computadora lleva el nombre de case;
cada uno de ellos tienen diferentes nombres como se muestra en la figura; por
lo tanto el tipo de fuente de poder está estrictamente ligado para su
instalación.
7. ARQUITECTURA INTERNA DE LA FUENTE DE PODER

8. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 8

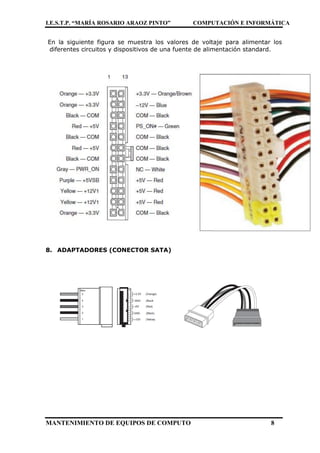

En la siguiente figura se muestra los valores de voltaje para alimentar los
diferentes circuitos y dispositivos de una fuente de alimentación standard.
8. ADAPTADORES (CONECTOR SATA)

9. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 9

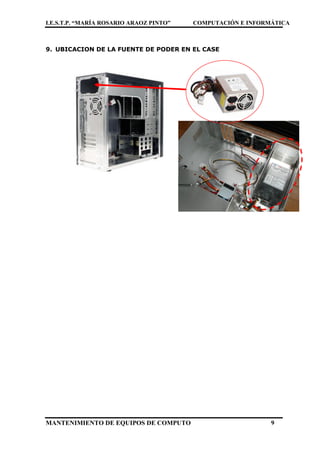

9. UBICACION DE LA FUENTE DE PODER EN EL CASE

10. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 10

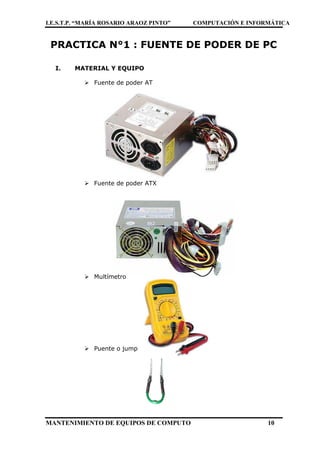

PRACTICA N°1 : FUENTE DE PODER DE PC
I. MATERIAL Y EQUIPO
 Fuente de poder AT
 Fuente de poder ATX
 Multímetro
 Puente o jump

11. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 11

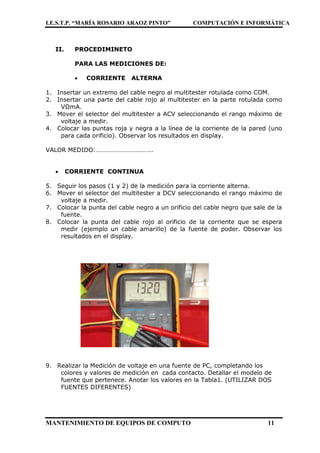

II. PROCEDIMINETO
PARA LAS MEDICIONES DE:
 CORRIENTE ALTERNA
1. Insertar un extremo del cable negro al multitester rotulada como COM.
2. Insertar una parte del cable rojo al multitester en la parte rotulada como
VΩmA.
3. Mover el selector del multitester a ACV seleccionando el rango máximo de
voltaje a medir.
4. Colocar las puntas roja y negra a la línea de la corriente de la pared (uno
para cada orificio). Observar los resultados en display.
VALOR MEDIDO:……………………………..
 CORRIENTE CONTINUA
5. Seguir los pasos (1 y 2) de la medición para la corriente alterna.
6. Mover el selector del multitester a DCV seleccionando el rango máximo de
voltaje a medir.
7. Colocar la punta del cable negro a un orificio del cable negro que sale de la
fuente.
8. Colocar la punta del cable rojo al orificio de la corriente que se espera
medir (ejemplo un cable amarillo) de la fuente de poder. Observar los
resultados en el display.
9. Realizar la Medición de voltaje en una fuente de PC, completando los
colores y valores de medición en cada contacto. Detallar el modelo de
fuente que pertenece. Anotar los valores en la Tabla1. (UTILIZAR DOS
FUENTES DIFERENTES)

12. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 12

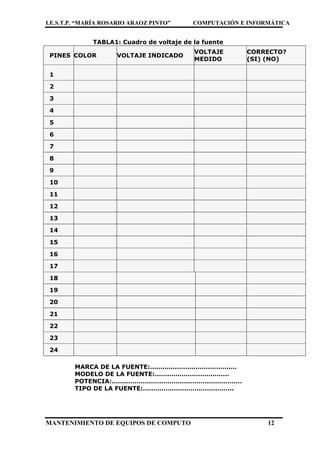

TABLA1: Cuadro de voltaje de la fuente
PINES COLOR VOLTAJE INDICADO
VOLTAJE
MEDIDO
CORRECTO?
(SI) (NO)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
MARCA DE LA FUENTE:……………………………………
MODELO DE LA FUENTE:………………………………
POTENCIA:………………………………………………………
TIPO DE LA FUENTE:……………………………………..

13. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 13

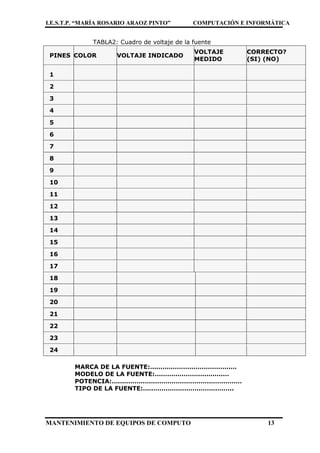

TABLA2: Cuadro de voltaje de la fuente
PINES COLOR VOLTAJE INDICADO
VOLTAJE
MEDIDO
CORRECTO?
(SI) (NO)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
MARCA DE LA FUENTE:……………………………………
MODELO DE LA FUENTE:………………………………
POTENCIA:………………………………………………………
TIPO DE LA FUENTE:……………………………………..

14. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 14

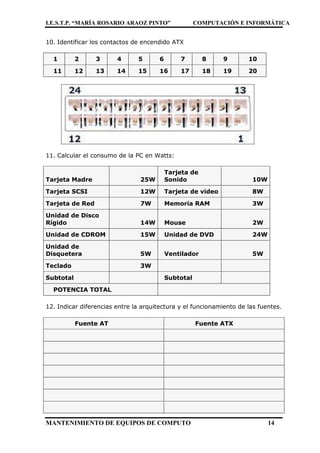

10. Identificar los contactos de encendido ATX
1 2 3 4 5 6 7 8 9 10
11 12 13 14 15 16 17 18 19 20
11. Calcular el consumo de la PC en Watts:
Tarjeta Madre 25W
Tarjeta de
Sonido 10W
Tarjeta SCSI 12W Tarjeta de video 8W
Tarjeta de Red 7W Memoria RAM 3W
Unidad de Disco
Rígido 14W Mouse 2W
Unidad de CDROM 15W Unidad de DVD 24W
Unidad de
Disquetera 5W Ventilador 5W
Teclado 3W
Subtotal Subtotal
POTENCIA TOTAL
12. Indicar diferencias entre la arquitectura y el funcionamiento de las fuentes.
Fuente AT Fuente ATX

15. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 15

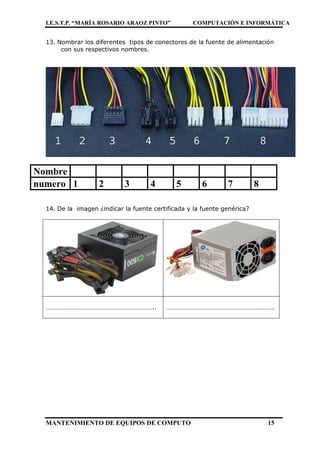

13. Nombrar los diferentes tipos de conectores de la fuente de alimentación
con sus respectivos nombres.
Nombre
numero 1 2 3 4 5 6 7 8
14. De la imagen ¿indicar la fuente certificada y la fuente genérica?
………………………………………………………….. ………………………………………………………….

16. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 16

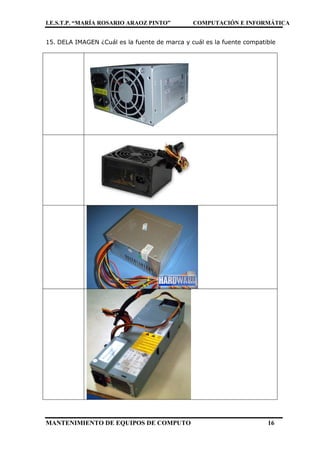

15. DELA IMAGEN ¿Cuál es la fuente de marca y cuál es la fuente compatible

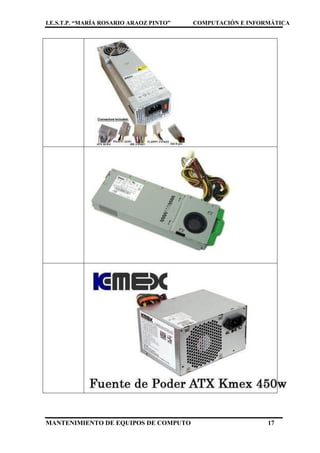

17. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 17

18. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 18

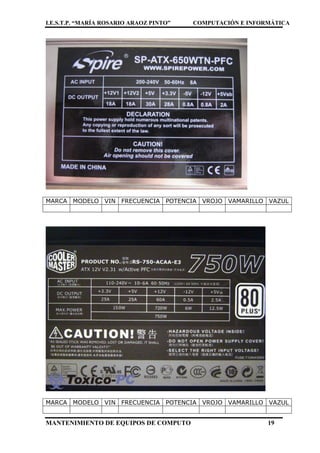

16. De la siguiente imagen indicar las características eléctricas de la fuente.
MARCA MODELO VIN FRECUENCIA POTENCIA VROJO VAMARILLO VAZUL
MARCA MODELO VIN FRECUENCIA POTENCIA VROJO VAMARILLO VAZUL

19. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 19
MARCA MODELO VIN FRECUENCIA POTENCIA VROJO VAMARILLO VAZUL
MARCA MODELO VIN FRECUENCIA POTENCIA VROJO VAMARILLO VAZUL

20. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 20

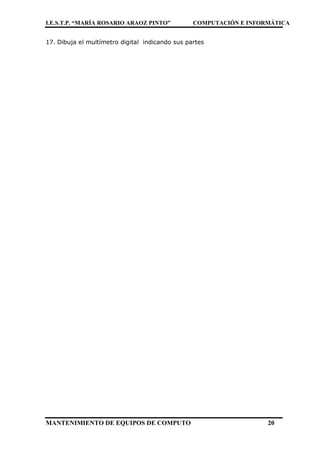

17. Dibuja el multímetro digital indicando sus partes

21. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 21

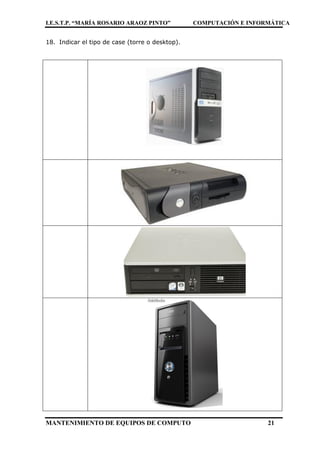

18. Indicar el tipo de case (torre o desktop).

22. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 22

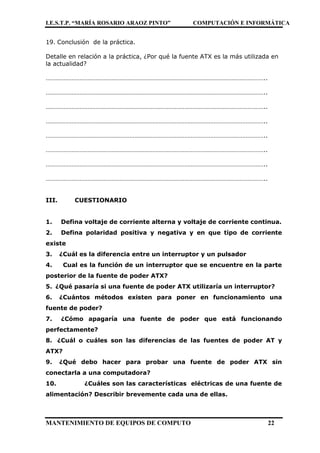

19. Conclusión de la práctica.
Detalle en relación a la práctica, ¿Por qué la fuente ATX es la más utilizada en
la actualidad?
………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………..
………………………………………………………………………………………………………………………..
III. CUESTIONARIO
1. Defina voltaje de corriente alterna y voltaje de corriente continua.
2. Defina polaridad positiva y negativa y en que tipo de corriente
existe
3. ¿Cuál es la diferencia entre un interruptor y un pulsador
4. Cual es la función de un interruptor que se encuentre en la parte
posterior de la fuente de poder ATX?
5. ¿Qué pasaría si una fuente de poder ATX utilizaría un interruptor?
6. ¿Cuántos métodos existen para poner en funcionamiento una
fuente de poder?
7. ¿Cómo apagaría una fuente de poder que está funcionando
perfectamente?
8. ¿Cuál o cuáles son las diferencias de las fuentes de poder AT y
ATX?
9. ¿Qué debo hacer para probar una fuente de poder ATX sin
conectarla a una computadora?
10. ¿Cuáles son las características eléctricas de una fuente de
alimentación? Describir brevemente cada una de ellas.

23. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 23

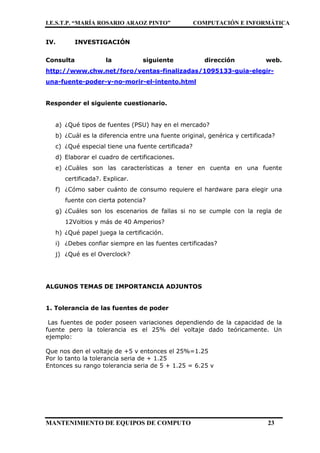

IV. INVESTIGACIÓN
Consulta la siguiente dirección web.
http://www.chw.net/foro/ventas-finalizadas/1095133-guia-elegir-
una-fuente-poder-y-no-morir-el-intento.html
Responder el siguiente cuestionario.
a) ¿Qué tipos de fuentes (PSU) hay en el mercado?
b) ¿Cuál es la diferencia entre una fuente original, genérica y certificada?
c) ¿Qué especial tiene una fuente certificada?
d) Elaborar el cuadro de certificaciones.
e) ¿Cuáles son las características a tener en cuenta en una fuente
certificada?. Explicar.
f) ¿Cómo saber cuánto de consumo requiere el hardware para elegir una
fuente con cierta potencia?
g) ¿Cuáles son los escenarios de fallas si no se cumple con la regla de
12Voltios y más de 40 Amperios?
h) ¿Qué papel juega la certificación.
i) ¿Debes confiar siempre en las fuentes certificadas?
j) ¿Qué es el Overclock?
ALGUNOS TEMAS DE IMPORTANCIA ADJUNTOS
1. Tolerancia de las fuentes de poder
Las fuentes de poder poseen variaciones dependiendo de la capacidad de la
fuente pero la tolerancia es el 25% del voltaje dado teóricamente. Un
ejemplo:
Que nos den el voltaje de +5 v entonces el 25%=1.25
Por lo tanto la tolerancia seria de + 1.25
Entonces su rango tolerancia seria de 5 + 1.25 = 6.25 v

24. I.E.S.T.P. “MARÍA ROSARIO ARAOZ PINTO” COMPUTACIÓN E INFORMÁTICA
MANTENIMIENTO DE EQUIPOS DE COMPUTO 24

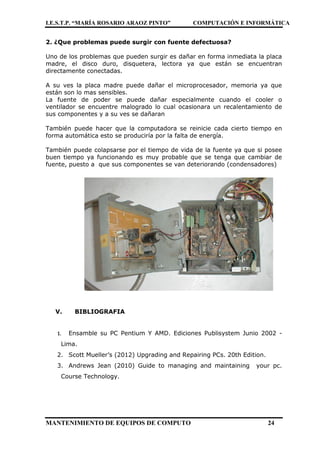

2. ¿Que problemas puede surgir con fuente defectuosa?
Uno de los problemas que pueden surgir es dañar en forma inmediata la placa
madre, el disco duro, disquetera, lectora ya que están se encuentran
directamente conectadas.
A su ves la placa madre puede dañar el microprocesador, memoria ya que
están son lo mas sensibles.
La fuente de poder se puede dañar especialmente cuando el cooler o
ventilador se encuentre malogrado lo cual ocasionara un recalentamiento de
sus componentes y a su ves se dañaran
También puede hacer que la computadora se reinicie cada cierto tiempo en
forma automática esto se produciría por la falta de energía.
También puede colapsarse por el tiempo de vida de la fuente ya que si posee
buen tiempo ya funcionando es muy probable que se tenga que cambiar de
fuente, puesto a que sus componentes se van deteriorando (condensadores)
V. BIBLIOGRAFIA
1. Ensamble su PC Pentium Y AMD. Ediciones Publisystem Junio 2002 -
Lima.
2. Scott Mueller’s (2012) Upgrading and Repairing PCs. 20th Edition.
3. Andrews Jean (2010) Guide to managing and maintaining your pc.
Course Technology.
