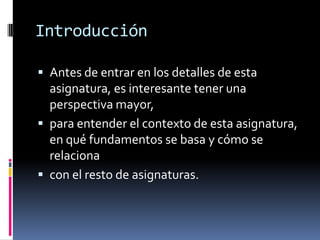

2. IntroducciónAntes de entrar en los detalles de esta asignatura, es interesante tener una perspectiva mayor,para entender el contexto de esta asignatura, en qué fundamentos se basa y cómo se relacionacon el resto de asignaturas.

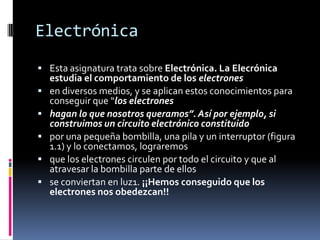

3. ElectrónicaEsta asignatura trata sobre Electrónica. La Elecrónica estudia el comportamiento de los electronesen diversos medios, y se aplican estos conocimientos para conseguir que “los electroneshagan lo que nosotros queramos”. Así por ejemplo, si construimos un circuito electrónico constituidopor una pequeña bombilla, una pila y un interruptor (figura 1.1) y lo conectamos, lograremosque los electrones circulen por todo el circuito y que al atravesar la bombilla parte de ellosse conviertan en luz1. ¡¡Hemos conseguido que los electrones nos obedezcan!!

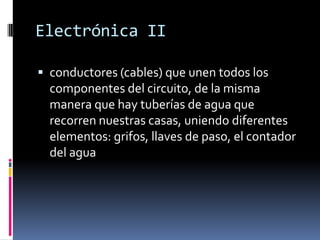

4. Electrónica IIconductores (cables) que unen todos los componentes del circuito, de la misma manera que hay tuberías de agua que recorren nuestras casas, uniendo diferentes elementos: grifos, llaves de paso, el contador del agua

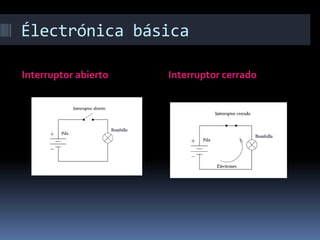

5. Électrónica básicaInterruptor abiertoInterruptor cerrado

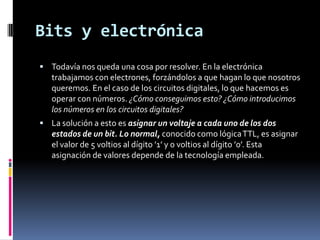

6. Bits y electrónicaTodavía nos queda una cosa por resolver. En la electrónica trabajamos con electrones, forzándolos a que hagan lo que nosotros queremos. En el caso de los circuitos digitales, lo que hacemos es operar con números. ¿Cómo conseguimos esto? ¿Cómo introducimos los números en los circuitos digitales?La solución a esto es asignar un voltaje a cada uno de los dos estados de un bit. Lo normal, conocido como lógica TTL, es asignar el valor de 5 voltios al dígito ’1’ y 0 voltios al dígito ’0’. Esta asignación de valores depende de la tecnología empleada.

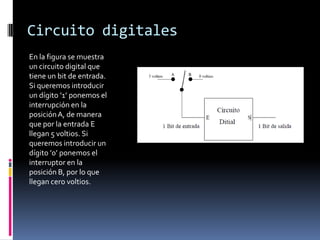

7. Circuito digitalesEn la figura se muestra un circuito digital que tiene un bit de entrada. Si queremos introducir un dígito ’1’ ponemos el interrupción en la posición A, de manera que por la entrada E llegan 5 voltios. Si queremos introducir un dígito ’0’ ponemos el interruptor en la posición B, por lo que llegan cero voltios.

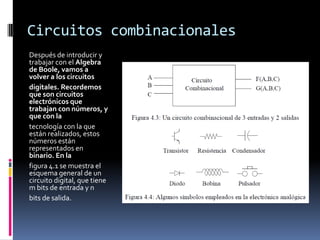

8. Circuitos combinacionalesDespués de introducir y trabajar con el Algebra de Boole, vamos a volver a los circuitosdigitales. Recordemos que son circuitos electrónicos que trabajan con números, y que con latecnología con la que están realizados, estos números están representados en binario. En lafigura 4.1 se muestra el esquema general de un circuito digital, que tiene m bits de entrada y nbits de salida.
