El documento describe los principios de normalización para el dibujo técnico, incluyendo las líneas y símbolos de cotación utilizados para proporcionar medidas precisas de las piezas. Explica diferentes sistemas de cotación como la cotación en serie, en paralelo y combinada, así como la indicación de tolerancias y el uso de tablas de medidas para piezas con múltiples taladros.

1. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

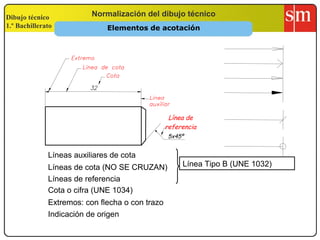

Líneas auxiliares de cota
Líneas de cota (NO SE CRUZAN)
Cota o cifra (UNE 1034)
Extremos: con flecha o con trazo
Indicación de origen
Línea Tipo B (UNE 1032)
5x45º
Línea de
referencia
Líneas de referencia
Elementos de acotación

2. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Parten de la pieza y se prolongan unos 2
mm por encima de la línea de cota.
Se trazan perpendicularmente al elemento
a acotar, salvo en casos excepcionales.
En chaflanes o redondeamientos se acota
entre los puntos de intersección de las
prolongaciones de las aristas.
Los ejes y las aristas vistas se pueden
aprovechar como líneas auxiliares de cota
pero no como líneas de cota.
Líneas auxiliares de cota

3. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
La separación mínima será
de 8 mm a la pieza y de 5
mm entre líneas.
En cuerpos semiseccionados
sólo se pone un extremo y la
línea de cota se interrumpe.
Deben trazarse sin interrupción
incluso si el elemento al que se
refieren está representado mediante
una vista interrumpida.
Líneas de cota I

4. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Acotación de cuerdas, arcos y ángulos
Se evitarán las líneas de cota
entre los 90º y los 120º.
Líneas de cota II

5. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
No se pasarán más de tres cotas por el
mismo centro.
Si el centro del arco se encuentra fuera
de los límites del dibujo, la línea de cota
debe ser quebrada o interrumpida.
En vistas o cortes de piezas simétricas
parcialmente dibujadas, las líneas de cota
se deben prolongar ligeramente más allá
del eje de simetría.
Líneas de cota III

6. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Las intersecciones se evitarán mientras sea
posible. Sino es posible ninguna línea debe
interrumpirse.
No deben cortar otras líneas del dibujo
excepto que sea inevitable
2
1
1
8
1
4
3
0
5
0
1
2
2
8
Líneas de cota y auxiliares

7. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

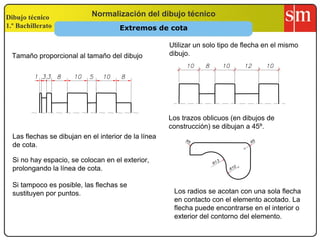

Las flechas se dibujan en el interior de la línea
de cota.
Si no hay espacio, se colocan en el exterior,
prolongando la línea de cota.
Si tampoco es posible, las flechas se
sustituyen por puntos.
Los trazos oblicuos (en dibujos de
construcción) se dibujan a 45º.
Tamaño proporcional al tamaño del dibujo
Utilizar un solo tipo de flecha en el mismo
dibujo.
Los radios se acotan con una sola flecha
en contacto con el elemento acotado. La
flecha puede encontrarse en el interior o
exterior del contorno del elemento.
Extremos de cota

8. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

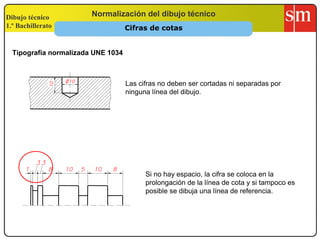

Las cifras no deben ser cortadas ni separadas por
ninguna línea del dibujo.
Si no hay espacio, la cifra se coloca en la
prolongación de la línea de cota y si tampoco es
posible se dibuja una línea de referencia.
Tipografía normalizada UNE 1034
Cifras de cotas

9. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Los radios, diámetros, cuadrados, etc. se acotarán con la letra o símbolo correspondiente
delante de la cifra.
Los símbolos de diámetro y cuadrado no se
utilizan cuando resulte evidente.
Diámetro: Ø
Radio: R
Cuadrado: 
Radio de esfera: SR
Diámetro de esfera: SØ
Simbología I

10. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

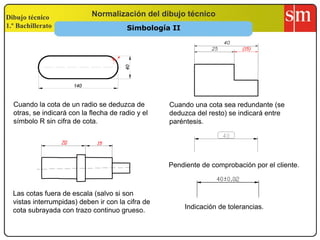

Cuando la cota de un radio se deduzca de
otras, se indicará con la flecha de radio y el
símbolo R sin cifra de cota.
Cuando una cota sea redundante (se
deduzca del resto) se indicará entre
paréntesis.
Las cotas fuera de escala (salvo si son
vistas interrumpidas) deben ir con la cifra de
cota subrayada con trazo continuo grueso.
70 15
Pendiente de comprobación por el cliente.
Indicación de tolerancias.
R
(15)
Simbología II

11. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

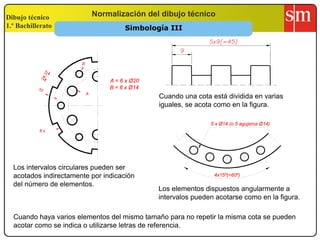

Cuando una cota está dividida en varias
iguales, se acota como en la figura.
Los intervalos circulares pueden ser
acotados indirectamente por indicación
del número de elementos.
Los elementos dispuestos angularmente a
intervalos pueden acotarse como en la figura.
Cuando haya varios elementos del mismo tamaño para no repetir la misma cota se pueden
acotar como se indica o utilizarse letras de referencia.
Simbología III

12. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Los chaflanes se acotan con la altura y el
ángulo, excepto cuando el ángulo es de 45º
en que puede simplificarse.
Los avellanados se acotan con el diámetro
en la superficie y el ángulo o con la
profundidad de fresado y el ángulo.
Simbología IV

13. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

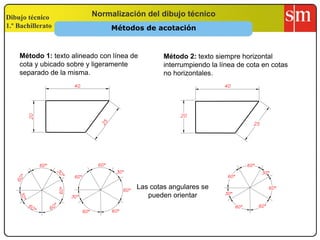

Método 1: texto alineado con línea de
cota y ubicado sobre y ligeramente
separado de la misma.
Método 2: texto siempre horizontal
interrumpiendo la línea de cota en cotas
no horizontales.
Las cotas angulares se
pueden orientar
Métodos de acotación

14. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

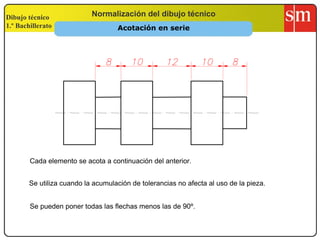

Cada elemento se acota a continuación del anterior.
Se utiliza cuando la acumulación de tolerancias no afecta al uso de la pieza.
Se pueden poner todas las flechas menos las de 90º.
Acotación en serie

15. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Se elige un plano de referencia común
como origen de diversas cotas. Las
líneas de cota son paralelas entre sí.
Acotación en paralelo

16. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Se elige un plano de referencia como origen de diversas cotas, pero éstas se colocan
sobre la misma línea de cota; el origen se representa con un circulito. Las cifras de cota
pueden inscribirse:
• Cerca de la flecha, por encima de la línea de cota.
• Cerca de la flecha, alineada con la línea auxiliar de cota.
Línea de referencia
Acotación en paralelo simplificada

17. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Resulta del empleo simultáneo de la acotación en serie y de la acotación en paralelo.
Acotación combinada

18. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico

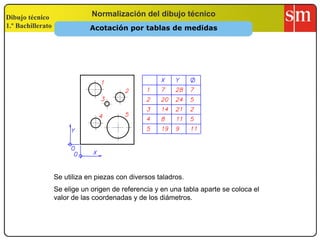

Se utiliza en piezas con diversos taladros.
Se elige un origen de referencia y en una tabla aparte se coloca el
valor de las coordenadas y de los diámetros.
Acotación por tablas de medidas

19. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Las líneas de referencia y las líneas de cota
se dibujan siempre paralelas a los ejes.
Acotación de perspectiva

20. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Sistemas de acotación
Dibujo técnico
2.º Bachillerato
Acotación en serie
Acotación en paralelo
Acotación en paralelo simplificada
Dibujo técnico. Normalización

21. Dibujo técnico
1.º Bachillerato
Normalización del dibujo técnico
Sistemas de acotación
Dibujo técnico
2.º Bachillerato

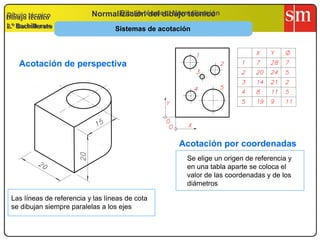

Acotación por coordenadas
Acotación de perspectiva
Se elige un origen de referencia y
en una tabla aparte se coloca el
valor de las coordenadas y de los
diámetros
Las líneas de referencia y las líneas de cota
se dibujan siempre paralelas a los ejes
Dibujo técnico. Normalización
