1. Integrantes:
 Thalía Angamarca
 María José Arrobo
 María Macas
 Andrea Macas

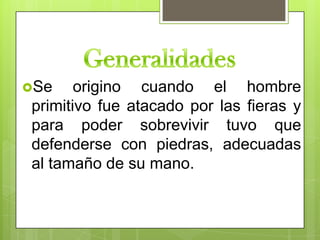

2. Se origino cuando el hombre
primitivo fue atacado por las fieras y
para poder sobrevivir tuvo que
defenderse con piedras, adecuadas
al tamaño de su mano.

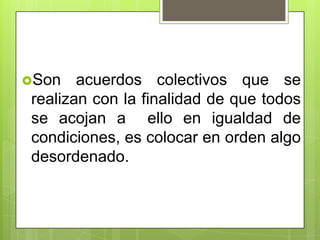

3. Son acuerdos colectivos que se
realizan con la finalidad de que todos
se acojan a ello en igualdad de
condiciones, es colocar en orden algo
desordenado.

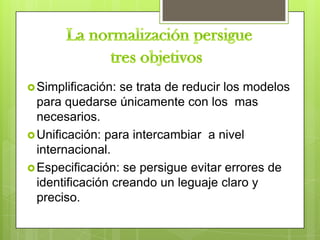

4.  Simplificación: se trata de reducir los modelos
para quedarse únicamente con los mas
necesarios.
 Unificación: para intercambiar a nivel
internacional.
 Especificación: se persigue evitar errores de
identificación creando un leguaje claro y
preciso.

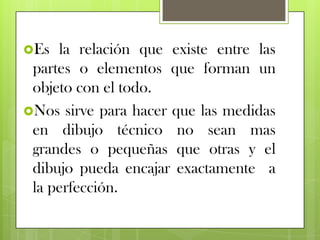

6. Es la relación que existe entre las
partes o elementos que forman un
objeto con el todo.
Nos sirve para hacer que las medidas
en dibujo técnico no sean mas
grandes o pequeñas que otras y el
dibujo pueda encajar exactamente a
la perfección.

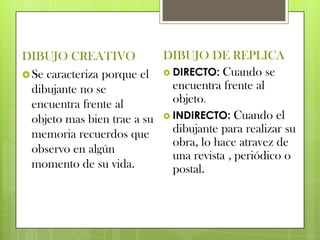

7. DIBUJO CREATIVO DIBUJO DE REPLICA
 Se caracteriza porque el  DIRECTO: Cuando se
dibujante no se encuentra frente al
encuentra frente al objeto.
objeto mas bien trae a su  INDIRECTO: Cuando el
memoria recuerdos que dibujante para realizar su
obra, lo hace atravez de
observo en algún
una revista , periódico o
momento de su vida. postal.

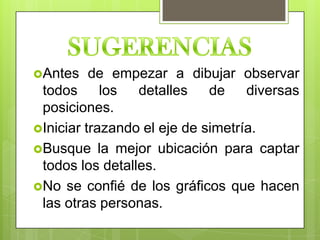

8. Antes de empezar a dibujar observar
todos los detalles de diversas
posiciones.
Iniciar trazando el eje de simetría.
Busque la mejor ubicación para captar
todos los detalles.
No se confié de los gráficos que hacen
las otras personas.

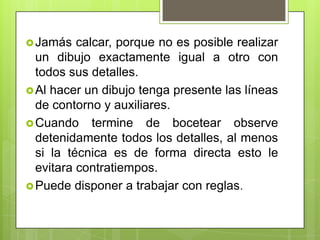

9.  Jamás calcar, porque no es posible realizar
un dibujo exactamente igual a otro con
todos sus detalles.
 Al hacer un dibujo tenga presente las líneas
de contorno y auxiliares.
 Cuando termine de bocetear observe
detenidamente todos los detalles, al menos
si la técnica es de forma directa esto le
evitara contratiempos.
 Puede disponer a trabajar con reglas.

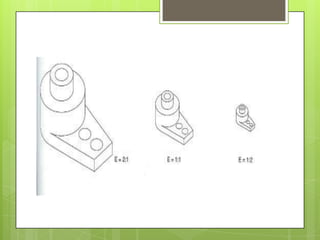

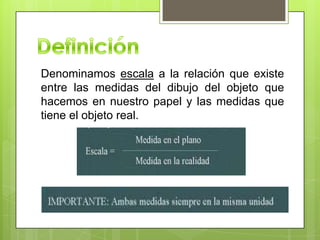

11. Denominamos escala a la relación que existe
entre las medidas del dibujo del objeto que
hacemos en nuestro papel y las medidas que
tiene el objeto real.

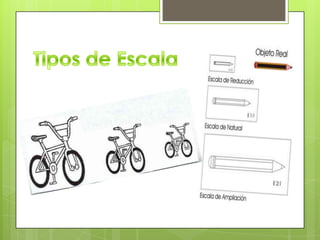

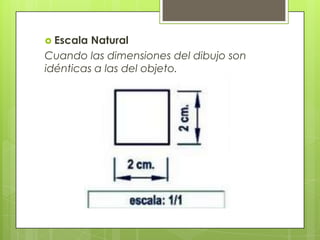

18.  Escala Natural
Cuando las dimensiones del dibujo son
idénticas a las del objeto.

19.  Escala
de reducción
Cuando las dimensiones del dibujo son más
pequeñas que las del objeto real.

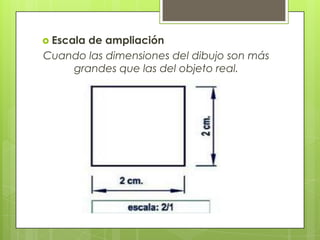

20.  Escala
de ampliación
Cuando las dimensiones del dibujo son más
grandes que las del objeto real.

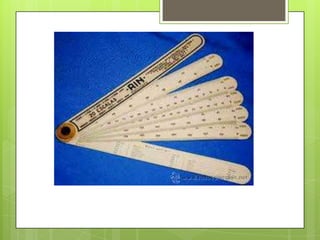

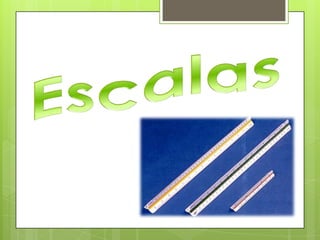

21. USO DEL ESCALÍMETRO

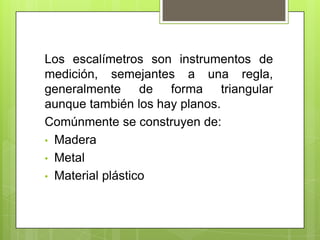

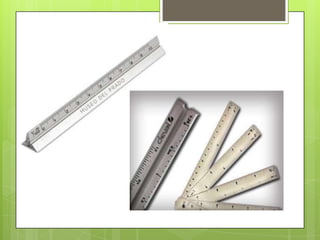

22. Los escalímetros son instrumentos de
medición, semejantes a una regla,
generalmente de forma triangular
aunque también los hay planos.
Comúnmente se construyen de:
• Madera
• Metal
• Material plástico

26. Uso de las escalas
Cuando se dibuja un objeto cualquiera a una escala
determinada es necesario, más que reducir o
aumentar sus dimensiones, lograr la proporción
indicada por la escala.
Generalmente la escala se expresa en los dibujos en
forma numérica.
A escala numérica pode ser representada de tres
formas diferentes.

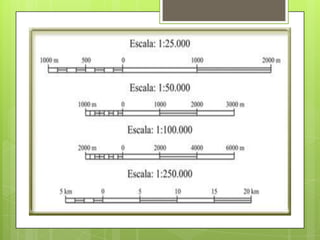

27. También se utilizan las escalas gráficas,
que se representan mediante segmentos
de recta divididos en partes iguales que
señalan longitudes del dibujo
equivalentes a las del objeto real que se
desea representar.

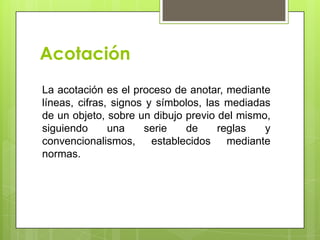

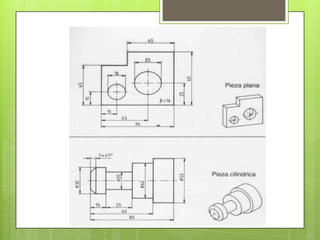

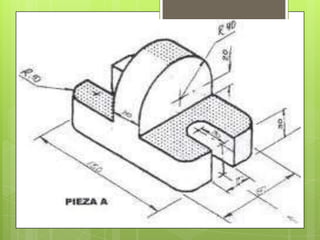

30. Acotación
La acotación es el proceso de anotar, mediante
líneas, cifras, signos y símbolos, las mediadas
de un objeto, sobre un dibujo previo del mismo,
siguiendo una serie de reglas y
convencionalismos, establecidos mediante
normas.

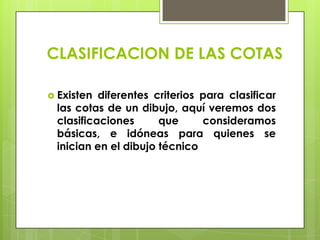

32. CLASIFICACION DE LAS COTAS
 Existen diferentes criterios para clasificar
las cotas de un dibujo, aquí veremos dos
clasificaciones que consideramos
básicas, e idóneas para quienes se
inician en el dibujo técnico

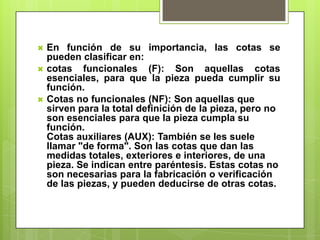

33.  En función de su importancia, las cotas se
pueden clasificar en:
 cotas funcionales (F): Son aquellas cotas
esenciales, para que la pieza pueda cumplir su
función.
 Cotas no funcionales (NF): Son aquellas que
sirven para la total definición de la pieza, pero no
son esenciales para que la pieza cumpla su
función.
Cotas auxiliares (AUX): También se les suele
llamar "de forma". Son las cotas que dan las
medidas totales, exteriores e interiores, de una
pieza. Se indican entre paréntesis. Estas cotas no
son necesarias para la fabricación o verificación
de las piezas, y pueden deducirse de otras cotas.

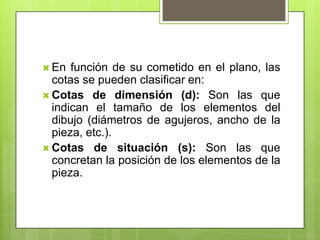

34.  En función de su cometido en el plano, las
cotas se pueden clasificar en:
 Cotas de dimensión (d): Son las que
indican el tamaño de los elementos del
dibujo (diámetros de agujeros, ancho de la
pieza, etc.).
 Cotas de situación (s): Son las que
concretan la posición de los elementos de la
pieza.

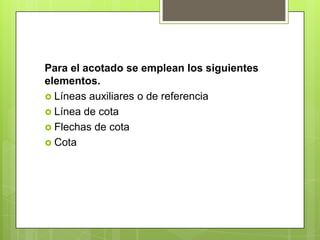

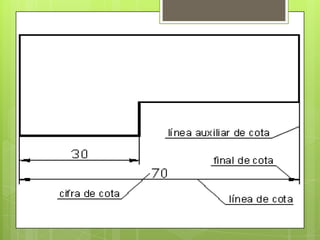

35. Para el acotado se emplean los siguientes
elementos.
 Líneas auxiliares o de referencia
 Línea de cota
 Flechas de cota
 Cota

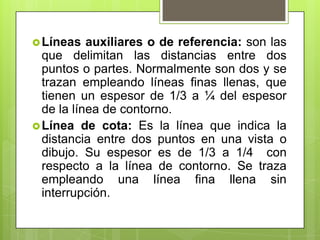

37.  Líneas auxiliares o de referencia: son las
que delimitan las distancias entre dos
puntos o partes. Normalmente son dos y se
trazan empleando líneas finas llenas, que
tienen un espesor de 1/3 a ¼ del espesor
de la línea de contorno.
 Línea de cota: Es la línea que indica la
distancia entre dos puntos en una vista o
dibujo. Su espesor es de 1/3 a 1/4 con
respecto a la línea de contorno. Se traza
empleando una línea fina llena sin
interrupción.

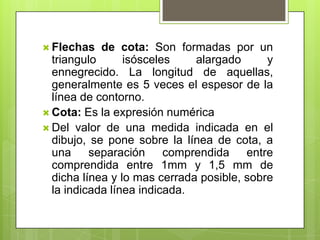

38.  Flechas de cota: Son formadas por un
triangulo isósceles alargado y
ennegrecido. La longitud de aquellas,
generalmente es 5 veces el espesor de la
línea de contorno.
 Cota: Es la expresión numérica
 Del valor de una medida indicada en el
dibujo, se pone sobre la línea de cota, a
una separación comprendida entre
comprendida entre 1mm y 1,5 mm de
dicha línea y lo mas cerrada posible, sobre
la indicada línea indicada.

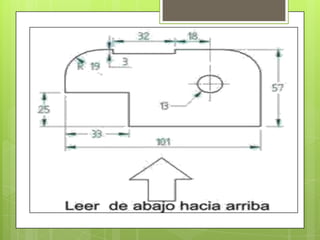

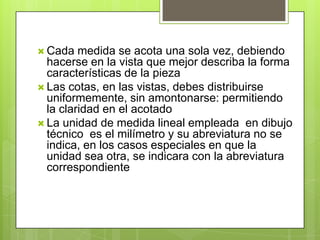

39.  Cada medida se acota una sola vez, debiendo
hacerse en la vista que mejor describa la forma
características de la pieza
 Las cotas, en las vistas, debes distribuirse
uniformemente, sin amontonarse: permitiendo
la claridad en el acotado
 La unidad de medida lineal empleada en dibujo
técnico es el milímetro y su abreviatura no se
indica, en los casos especiales en que la
unidad sea otra, se indicara con la abreviatura
correspondiente

40.  No debe usarse como líneas de cota
las aristas y las líneas de eje
 Las cotas se expresan de manera que
el operario, en su lectura, no tenga que
hacer ningún cálculo para deducirlas

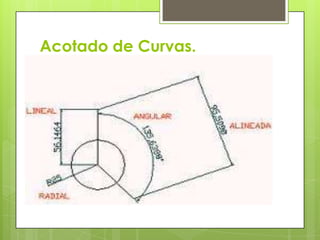

41. Acotado de Curvas.

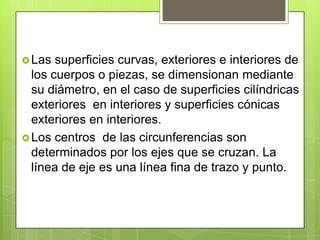

42.  Las superficies curvas, exteriores e interiores de
los cuerpos o piezas, se dimensionan mediante
su diámetro, en el caso de superficies cilíndricas
exteriores en interiores y superficies cónicas
exteriores en interiores.
 Los centros de las circunferencias son
determinados por los ejes que se cruzan. La
línea de eje es una línea fina de trazo y punto.

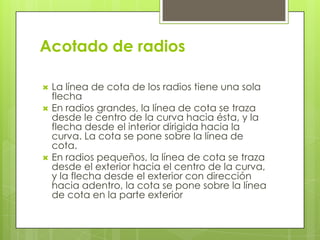

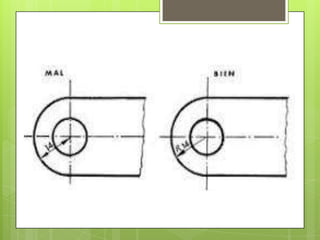

44. Acotado de radios
 La línea de cota de los radios tiene una sola
flecha
 En radios grandes, la línea de cota se traza
desde le centro de la curva hacia ésta, y la
flecha desde el interior dirigida hacia la
curva. La cota se pone sobre la línea de
cota.
 En radios pequeños, la línea de cota se traza
desde el exterior hacia el centro de la curva,
y la flecha desde el exterior con dirección
hacia adentro, la cota se pone sobre la línea
de cota en la parte exterior

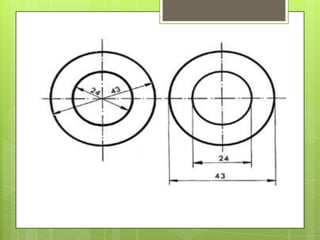

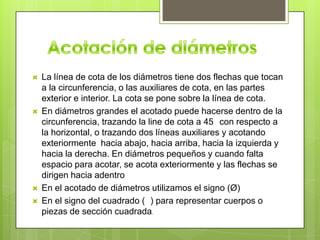

45.  La línea de cota de los diámetros tiene dos flechas que tocan
a la circunferencia, o las auxiliares de cota, en las partes
exterior e interior. La cota se pone sobre la línea de cota.
 En diámetros grandes el acotado puede hacerse dentro de la
circunferencia, trazando la line de cota a 45 con respecto a
la horizontal, o trazando dos líneas auxiliares y acotando
exteriormente hacia abajo, hacia arriba, hacia la izquierda y
hacia la derecha. En diámetros pequeños y cuando falta
espacio para acotar, se acota exteriormente y las flechas se
dirigen hacia adentro
 En el acotado de diámetros utilizamos el signo (Ø)
 En el signo del cuadrado ( ) para representar cuerpos o
piezas de sección cuadrada.

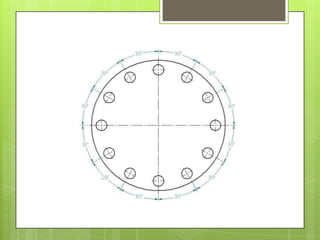

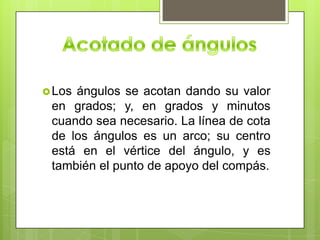

47.  Losángulos se acotan dando su valor
en grados; y, en grados y minutos
cuando sea necesario. La línea de cota
de los ángulos es un arco; su centro
está en el vértice del ángulo, y es
también el punto de apoyo del compás.

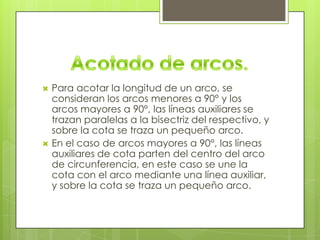

49.  Para acotar la longitud de un arco, se
consideran los arcos menores a 90° y los
arcos mayores a 90°, las líneas auxiliares se
trazan paralelas a la bisectriz del respectivo, y
sobre la cota se traza un pequeño arco.
 En el caso de arcos mayores a 90°, las líneas
auxiliares de cota parten del centro del arco
de circunferencia, en este caso se une la
cota con el arco mediante una línea auxiliar,
y sobre la cota se traza un pequeño arco.

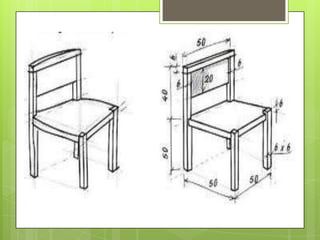

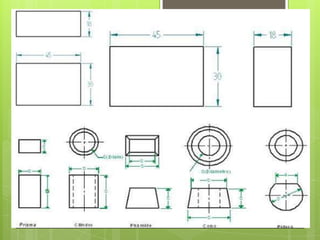

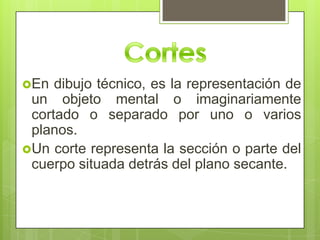

56. En dibujo técnico, es la representación de
un objeto mental o imaginariamente
cortado o separado por uno o varios
planos.
Un corte representa la sección o parte del
cuerpo situada detrás del plano secante.

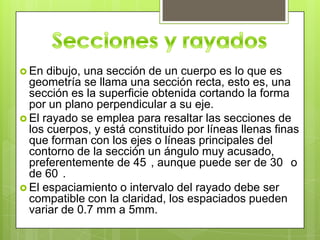

57.  En dibujo, una sección de un cuerpo es lo que es
geometría se llama una sección recta, esto es, una
sección es la superficie obtenida cortando la forma
por un plano perpendicular a su eje.
 El rayado se emplea para resaltar las secciones de
los cuerpos, y está constituido por líneas llenas finas
que forman con los ejes o líneas principales del
contorno de la sección un ángulo muy acusado,
preferentemente de 45 , aunque puede ser de 30 o
de 60 .
 El espaciamiento o intervalo del rayado debe ser
compatible con la claridad, los espaciados pueden
variar de 0.7 mm a 5mm.

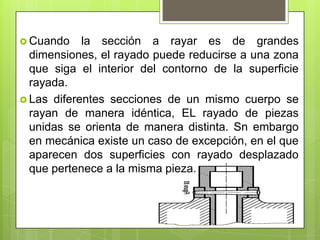

58.  Cuando la sección a rayar es de grandes
dimensiones, el rayado puede reducirse a una zona
que siga el interior del contorno de la superficie
rayada.
 Las diferentes secciones de un mismo cuerpo se
rayan de manera idéntica, EL rayado de piezas
unidas se orienta de manera distinta. Sn embargo
en mecánica existe un caso de excepción, en el que
aparecen dos superficies con rayado desplazado
que pertenece a la misma pieza.

59.  El rayado se interrumpe en las flechas de las líneas de
cota u en la cota o dimensión.
 Las secciones de pequeño espesor, en lugar de rayarlas
se ennegrecen por completo; entre varias secciones
contiguas ennegrecidas se deben dejar aristas en
blanco con un espacio mínimo de 0.7mm.

60.  Corte o Sección total
El corte atraviesa totalmente el objeto

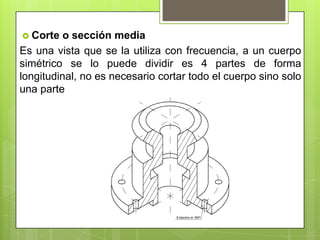

61.  Corte o sección media
Es una vista que se la utiliza con frecuencia, a un cuerpo
simétrico se lo puede dividir es 4 partes de forma
longitudinal, no es necesario cortar todo el cuerpo sino solo
una parte

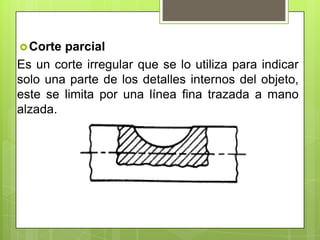

62.  Corte parcial
Es un corte irregular que se lo utiliza para indicar
solo una parte de los detalles internos del objeto,
este se limita por una línea fina trazada a mano
alzada.

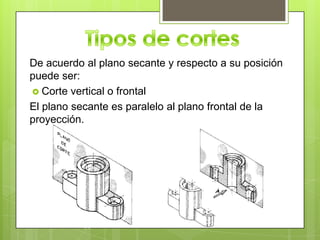

63. De acuerdo al plano secante y respecto a su posición
puede ser:
 Corte vertical o frontal
El plano secante es paralelo al plano frontal de la
proyección.

64.  Corte horizontal

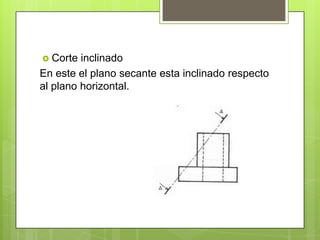

65.  Corte inclinado
En este el plano secante esta inclinado respecto
al plano horizontal.
