El documento describe las normas y elementos básicos para la acotación de planos técnicos. Explica que la acotación indica las dimensiones reales de las piezas representadas en un dibujo. Detalla los elementos de la acotación como líneas auxiliares, líneas de cota, cifras, flechas y líneas de referencia. También cubre normas generales como colocar todas las cotas necesarias para definir la pieza y expresar las más importantes directamente.

1. Acotación
Normas UNE 1039, ISO 129

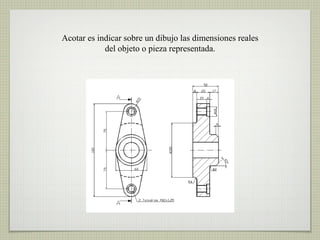

2. Acotar es indicar sobre un dibujo las dimensiones reales
del objeto o pieza representada.

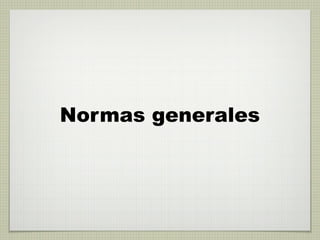

3. Normas generales

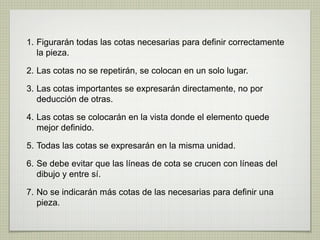

4. 1. Figurarán todas las cotas necesarias para definir correctamente
la pieza.
2. Las cotas no se repetirán, se colocan en un solo lugar.
3. Las cotas importantes se expresarán directamente, no por
deducción de otras.
4. Las cotas se colocarán en la vista donde el elemento quede
mejor definido.
5. Todas las cotas se expresarán en la misma unidad.
6. Se debe evitar que las líneas de cota se crucen con líneas del
dibujo y entre sí.
7. No se indicarán más cotas de las necesarias para definir una
pieza.

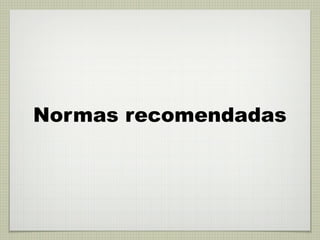

5. Normas recomendadas

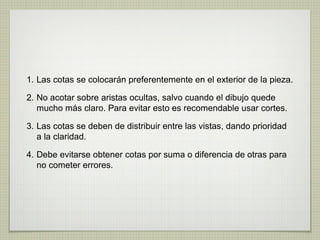

6. 1. Las cotas se colocarán preferentemente en el exterior de la pieza.
2. No acotar sobre aristas ocultas, salvo cuando el dibujo quede
mucho más claro. Para evitar esto es recomendable usar cortes.
3. Las cotas se deben de distribuir entre las vistas, dando prioridad
a la claridad.
4. Debe evitarse obtener cotas por suma o diferencia de otras para
no cometer errores.

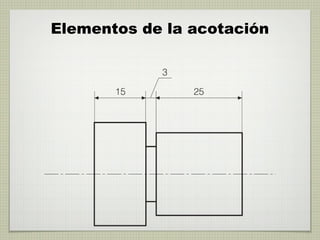

7. Elementos de la acotación

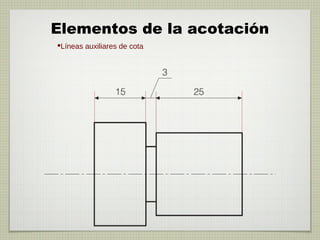

8. Elementos de la acotación
•Líneas auxiliares de cota

9. Elementos de la acotación
•Líneas de cota

10. Elementos de la acotación
•cota o cifra

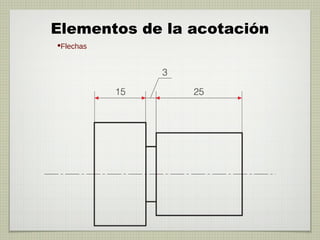

11. Elementos de la acotación
•Flechas

12. Elementos de la acotación
•Líneas de referencia

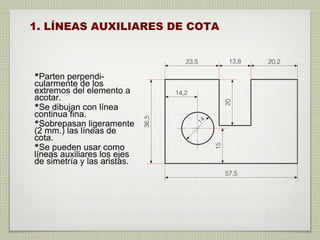

13. 1. LÍNEAS AUXILIARES DE COTA
•Parten perpendi-
cularmente de los
extremos del elemento a
acotar.
•Se dibujan con línea
continua fina.
•Sobrepasan ligeramente
(2 mm.) las líneas de
cota.
•Se pueden usar como
líneas auxiliares los ejes
de simetría y las aristas.

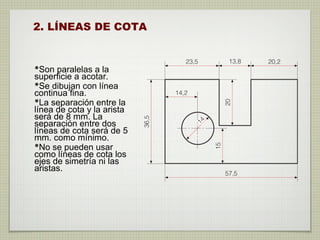

14. 2. LÍNEAS DE COTA
•Son paralelas a la
superficie a acotar.
•Se dibujan con línea
continua fina.
•La separación entre la
línea de cota y la arista
será de 8 mm. La
separación entre dos
líneas de cota será de 5
mm. como mínimo.
•No se pueden usar
como líneas de cota los
ejes de simetría ni las
aristas.

15. 3. COTA O CIFRA
•Es el número que indica
la magnitud a acotar.
•Se coloca centrada
sobre la línea de cota y
ligeramente separada. No
puede ser cortada por
ejes ni aristas, en ese
caso se desplaza
ligeramente a la derecha.
•Las cotas siempre se
leen en horizontal (izqda.-
dcha.) o desde la derecha
(abajo-arriba).
•La altura será
proporcional al dibujo (2,5
- 3 mm.)

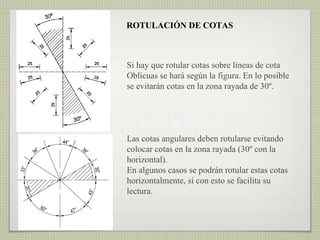

16. ROTULACIÓN DE COTAS
Si hay que rotular cotas sobre líneas de cota
Oblicuas se hará según la figura. En lo posible
se evitarán cotas en la zona rayada de 30º.
Las cotas angulares deben rotularse evitando
colocar cotas en la zona rayada (30º con la
horizontal).
En algunos casos se podrán rotular estas cotas
horizontalmente, si con esto se facilita su
lectura.

17. 4. FLECHAS
•Pueden ser de diversos
tipos.
•Se empleará un mismo
tipo de flecha en el mismo
dibujo.
•Las flechas se colocarán
dentro de los límites de
las líneas auxiliares. Si no
hay espacio se colocarán
en el exterior. En
acotación en paralelo se
pueden sustituir por un
punto o un trazo a 45º si
no hay espacio.

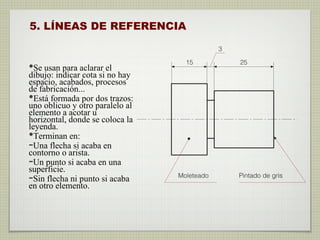

18. 5. LÍNEAS DE REFERENCIA
•Se usan para aclarar el
dibujo: indicar cota si no hay
espacio, acabados, procesos
de fabricación...
•Está formada por dos trazos:
uno oblicuo y otro paralelo al
elemento a acotar u
horizontal, donde se coloca la
leyenda.
•Terminan en:
-Una flecha si acaba en
contorno o arista.
-Un punto si acaba en una
superficie.
-Sin flecha ni punto si acaba
en otro elemento.

19. Símbolos complementarios
•Diámetro (Ø) Las
circunferencias y los arcos
deben acotarse en al vista
en que se muestran como
tal. Si no es posible se
antepone el símbolo.
•Radio (R) Se antepone a la
cota cuando no se dibuja el
centro del arco.
•Cuadrado (□) Indica que la
arista representa una cara
cuadrada.
•Esfera (S) Se pone el
símbolo de esfera y a
continuación el de diámetro
o radio.

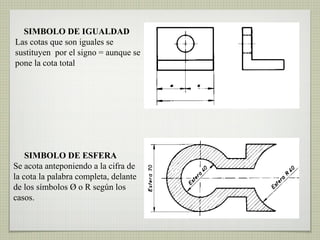

20. SIMBOLO DE IGUALDAD
Las cotas que son iguales se
sustituyen por el signo = aunque se
pone la cota total
SIMBOLO DE ESFERA
Se acota anteponiendo a la cifra de
la cota la palabra completa, delante
de los símbolos Ø o R según los
casos.

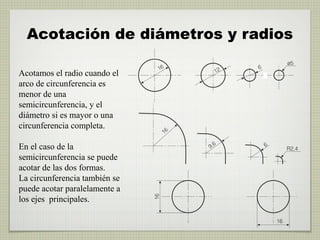

21. Acotación de diámetros y radios
Acotamos el radio cuando el
arco de circunferencia es
menor de una
semicircunferencia, y el
diámetro si es mayor o una
circunferencia completa.
En el caso de la
semicircunferencia se puede
acotar de las dos formas.
La circunferencia también se
puede acotar paralelamente a
los ejes principales.

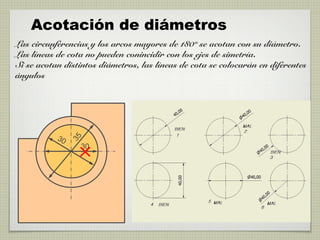

22. 35
30
30
Las circunferencias y los arcos mayores de 180º se acotan con su diámetro.
Las líneas de cota no pueden conincidir con los ejes de simetría.
Si se acotan distintos diámetros, las líneas de cota se colocarán en diferentes
ángulos
Acotación de diámetros

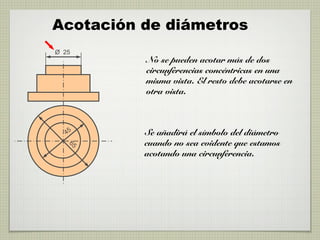

23. 45
65
25O
Se añadirá el símbolo del diámetro
cuando no sea evidente que estamos
acotando una circunferencia.
No se pueden acotar más de dos
circunferencias concéntricas en una
misma vista. El resto debe acotarse en
otra vista.
Acotación de diámetros

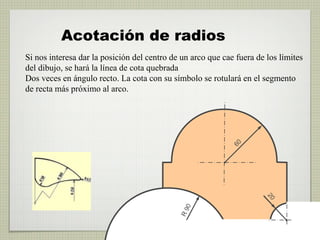

24. 20
60
R90
Acotación de radios
Si nos interesa dar la posición del centro de un arco que cae fuera de los límites
del dibujo, se hará la línea de cota quebrada
Dos veces en ángulo recto. La cota con su símbolo se rotulará en el segmento
de recta más próximo al arco.

25. En aristas concurrentes que
no llegan a cortarse, las
cotas se refieren al punto
de intersección de ellas.
Las líneas de referencia
son perpendiculares a las
líneas de cota
correspondientes.

26. Si la acotación resultase confusa se trazan las líneas de referencia formando un
Ángulo de 60º con la línea de cota.

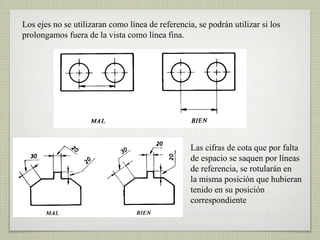

27. Los ejes no se utilizaran como línea de referencia, se podrán utilizar si los
prolongamos fuera de la vista como línea fina.
Las cifras de cota que por falta
de espacio se saquen por líneas
de referencia, se rotularán en
la misma posición que hubieran
tenido en su posición
correspondiente

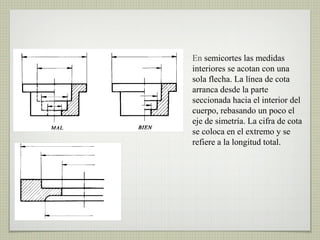

28. En semicortes las medidas
interiores se acotan con una
sola flecha. La línea de cota
arranca desde la parte
seccionada hacia el interior del
cuerpo, rebasando un poco el
eje de simetría. La cifra de cota
se coloca en el extremo y se
refiere a la longitud total.

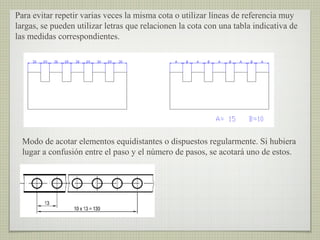

29. Para evitar repetir varias veces la misma cota o utilizar líneas de referencia muy
largas, se pueden utilizar letras que relacionen la cota con una tabla indicativa de
las medidas correspondientes.
Modo de acotar elementos equidistantes o dispuestos regularmente. Si hubiera
lugar a confusión entre el paso y el número de pasos, se acotará uno de estos.

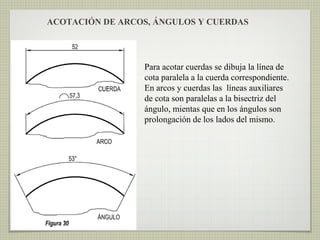

30. ACOTACIÓN DE ARCOS, ÁNGULOS Y CUERDAS
Para acotar cuerdas se dibuja la línea de
cota paralela a la cuerda correspondiente.
En arcos y cuerdas las líneas auxiliares
de cota son paralelas a la bisectriz del
ángulo, mientas que en los ángulos son
prolongación de los lados del mismo.
