ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA AMBIENTAL

GEOG. CESAR E. CARRERA SAAVEDRA
NORMALIZACIÓN DE
LÍNEAS, LETRAS Y
FORMATOS
CUARTA SESIÓN
4

NORMALIZACIÓN DE LÍNEAS

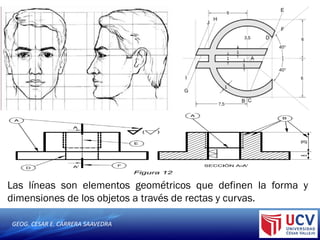

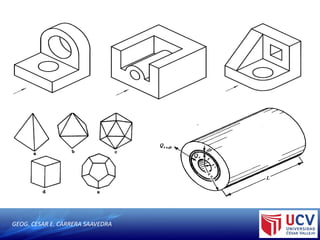

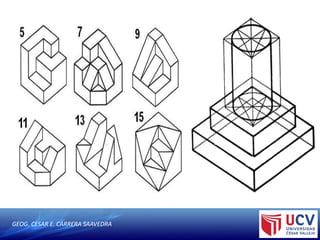

Las líneas son elementos geométricos que definen la forma y
dimensiones de los objetos a través de rectas y curvas.

En el dibujo técnico las líneas se combinan entre si para representar
gráficamente una idea. En un dibujo intervienen varios tipos de líneas,
cada uno contiene determinado calibre, trazos y función.
Regula lo referido a:
-VISTAS
-LINEAS
-CORTES Y SECCIONES
Al ser el dibujo técnico un lenguaje
universal, se hace necesario
establecer NORMAS O ACUERDOS.

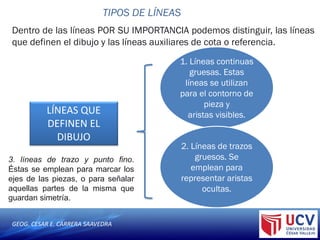

TIPOS DE LÍNEAS
Dentro de las líneas POR SU IMPORTANCIA podemos distinguir, las líneas
que definen el dibujo y las líneas auxiliares de cota o referencia.
LÍNEAS QUE
DEFINEN EL
DIBUJO
1. Líneas continuas
gruesas. Estas
líneas se utilizan
para el contorno de
pieza y
aristas visibles.
2. Líneas de trazos
gruesos. Se
emplean para
representar aristas
ocultas.
3. líneas de trazo y punto fino.
Éstas se emplean para marcar los
ejes de las piezas, o para señalar
aquellas partes de la misma que
guardan simetría.

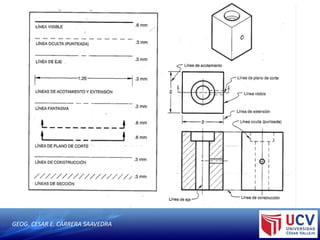

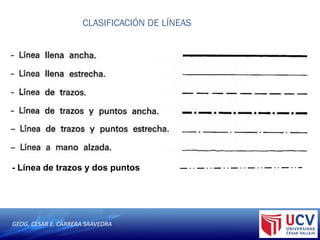

CLASIFICACIÓN DE LÍNEAS
- Línea de trazos y dos puntos

LÍNEAS
AUXILIARES DE
COTA Y
REFERENCIA

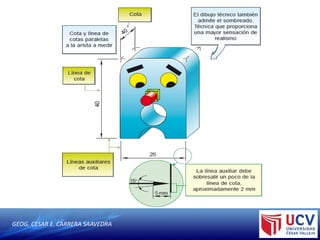

Se emplean para indicar las
dimensiones del objeto representado
u otros detalles
1. Líneas auxiliares: son líneas
continuas finas que señalan el
intervalo que se desea acotar (es
perpendicular al elemento que
determinan y sobrepasan
ligeramente la línea de cota).
2. Líneas de cota. Es una línea
continua y fina paralela al
elemento o arista que se desea
medir.
3. Flecha: Se sitúa en los extremos
de la línea de cota, indicando con
precisión la magnitud acotada.
Cota: Es el valor numérico que, situado en
el centro y por encima de la línea de cota,
indica la dimensión real del elemento
señalado.

LÍNEAS DE SIMETRÍA

1. Línea de punto y trazo
2. Línea gruesa continua
3. Línea de trazo o segmento
4. Línea fina continua
5. Línea de mano alzada

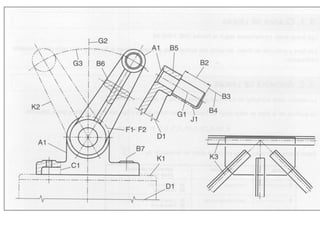

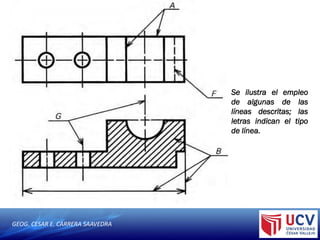

APLICACIONES GENERALES

Se ilustra el empleo
de algunas de las
líneas descritas; las
letras indican el tipo
de línea.

Cuando dos o más líneas de diferente tipo coinciden, el orden de
precedencia es el siguiente:
ORDEN DE PRIORIDAD DE LAS LÍNEAS COINCIDENTES
 1º Contornos y aristas vistas (línea llena gruesa, tipo A)
 2º Contornos y aristas ocultas (línea de trazos, tipo E o F)
 3º Trazas de plano de corte (línea fina de trazo y punto, gruesa en los extremos y
en los cambios de dirección, tipo H)
 4º Ejes de revolución y trazas de planos de simetría (línea fina de trazo y punto
tipo G)
 5º Líneas de centro de gravedad (línea de trazo y doble punto, tipo K)
 6º Líneas de proyección (línea llena fina, tipo B)

Conclusión: Los contornos y aristas vistas tendrán prioridad respecto de las
ocultas; estas respecto de las trazas de plano de corte; y estas respecto de los
ejes de revolución y trazas de planos de simetría.

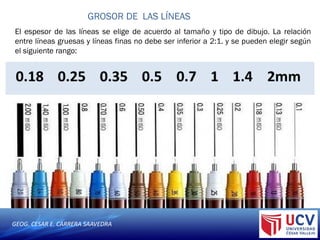

El espesor de las líneas se elige de acuerdo al tamaño y tipo de dibujo. La relación
entre líneas gruesas y líneas finas no debe ser inferior a 2:1. y se pueden elegir según
el siguiente rango:
GROSOR DE LAS LÍNEAS

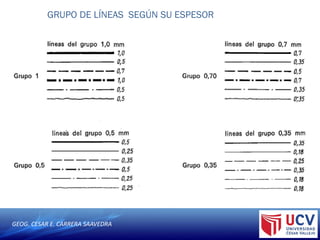

GRUPO DE LÍNEAS SEGÚN SU ESPESOR

GRUPO DE LÍNEAS SEGÚN SU ESPESOR
GRUPO LINEA GROSOR
(en mm.)
GRUPO 1.0
Gruesa 1.0
Media 0.7
Fina 0.5
GRUPO 0.7
Gruesa 0.7
Media 0.5
Fina 0.35
GRUPO 0.5
Gruesa 0.5
Media 0.35
Fina 0.25
GRUPO 0. 35
Gruesa 0.35
Media 0.25
Fina 0.18
Relación entre grosores
consecutivos:
√2
26

La separación mínima entre dos líneas paralelas, incluidos los rayados, no será
inferior al doble del espesor máximo, en ningún caso menor a 0,7mm.
Por ejemplo, para un espesor de línea máximo de 0,5 mm, la separación mínima
será de 1 mm
SEPARACIÓN ENTRE DOS DE LAS LÍNEAS PARALELAS

ESPESORES ACONSEJABLES PARA DIFERENTES FORMATOS
- Formato A4, espesor mínimo 0,18 y máximo de 0,5 a 0,7mm.
- Formato A3, espesor mínimo 0,18 y máximo de 0,7 a 1mm.
ESPESOR MÍNIMO 0,18 Y
MÁXIMO DE 0,5 A 0,7mm
ESPESOR MÍNIMO 0,18 Y
MÁXIMO DE 0,7 A 1mm

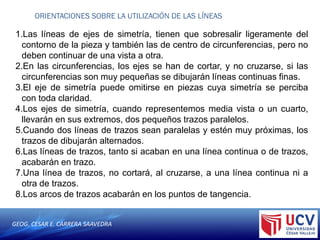

ORIENTACIONES SOBRE LA UTILIZACIÓN DE LAS LÍNEAS
1.Las líneas de ejes de simetría, tienen que sobresalir ligeramente del
contorno de la pieza y también las de centro de circunferencias, pero no
deben continuar de una vista a otra.
2.En las circunferencias, los ejes se han de cortar, y no cruzarse, si las
circunferencias son muy pequeñas se dibujarán líneas continuas finas.
3.El eje de simetría puede omitirse en piezas cuya simetría se perciba
con toda claridad.
4.Los ejes de simetría, cuando representemos media vista o un cuarto,
llevarán en sus extremos, dos pequeños trazos paralelos.
5.Cuando dos líneas de trazos sean paralelas y estén muy próximas, los
trazos de dibujarán alternados.
6.Las líneas de trazos, tanto si acaban en una línea continua o de trazos,
acabarán en trazo.
7.Una línea de trazos, no cortará, al cruzarse, a una línea continua ni a
otra de trazos.
8.Los arcos de trazos acabarán en los puntos de tangencia.

TERMINACIÓN DE LAS LÍNEAS DE REFERENCIA
1. En un punto: si acaban en el interior del contorno del objeto
representado
2. En una flecha: si acaban en el contorno del objeto representado.
3. Sin punto ni flecha: si acaban en una línea de cota.

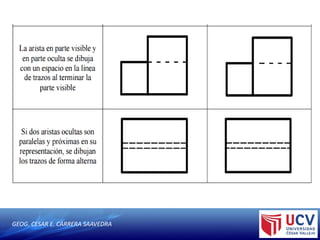

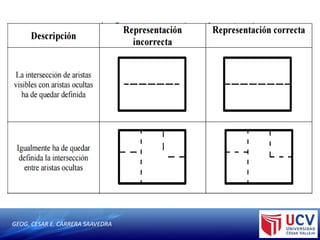

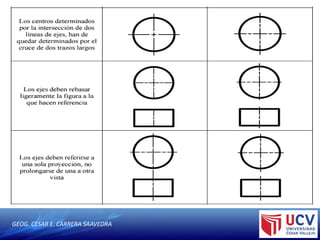

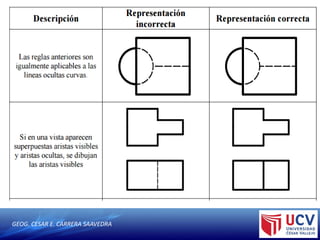

REPRESENTACIÓN CORRECTA DE LAS LÍNEAS
