Este documento describe los diferentes tipos de proyecciones utilizadas para representar objetos en dibujo técnico. Explica las proyecciones ortográficas, que proyectan perpendiculares al plano de proyección y se usan comúnmente en diseño mecánico. También cubre las proyecciones axonométricas como la isométrica, dimétrica y trimétrica, así como las vistas múltiples y las proyecciones en el primer y séptimo octante.

1. Tipos de ProyeccionesProyecciones Ortográficas

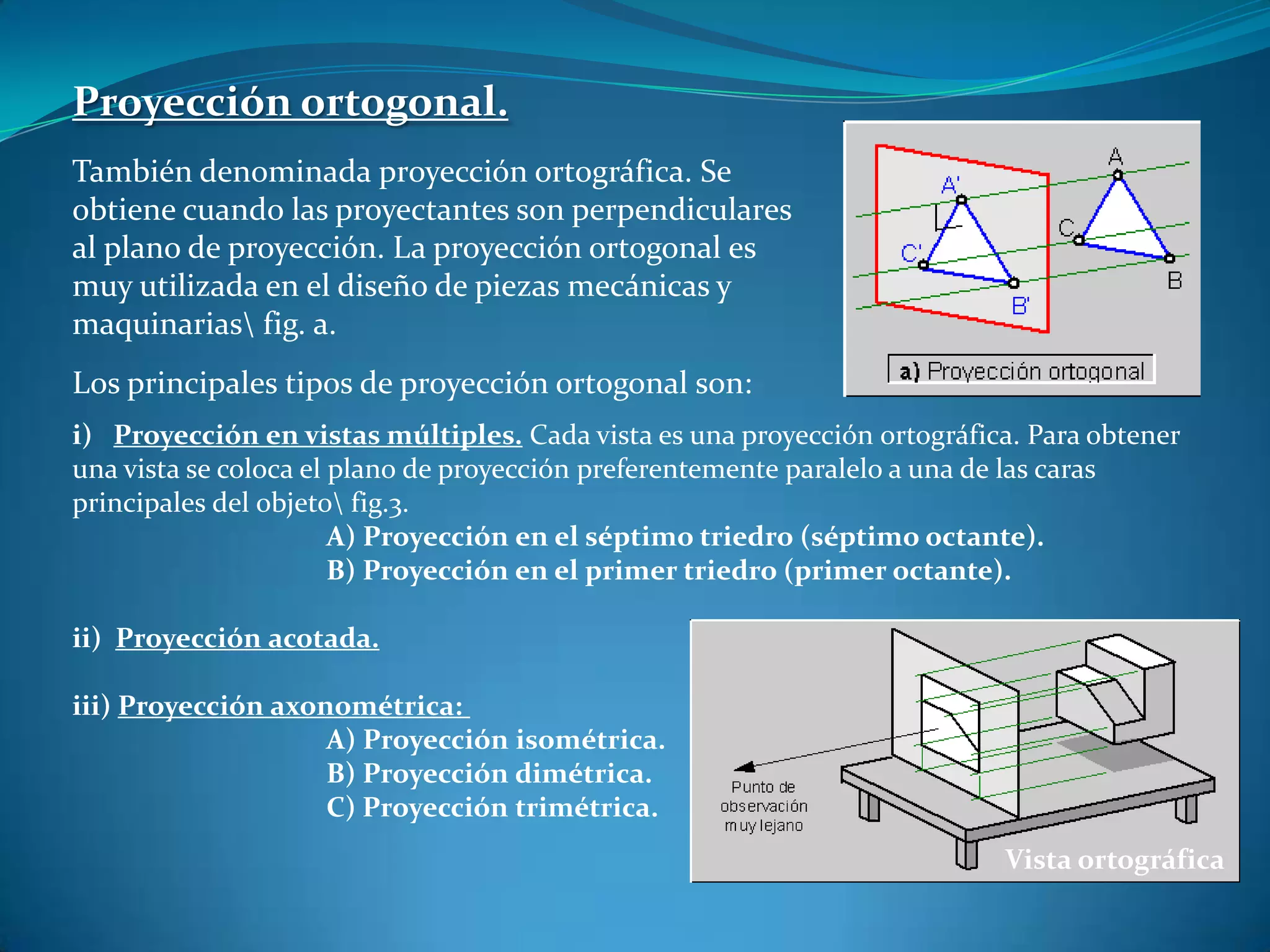

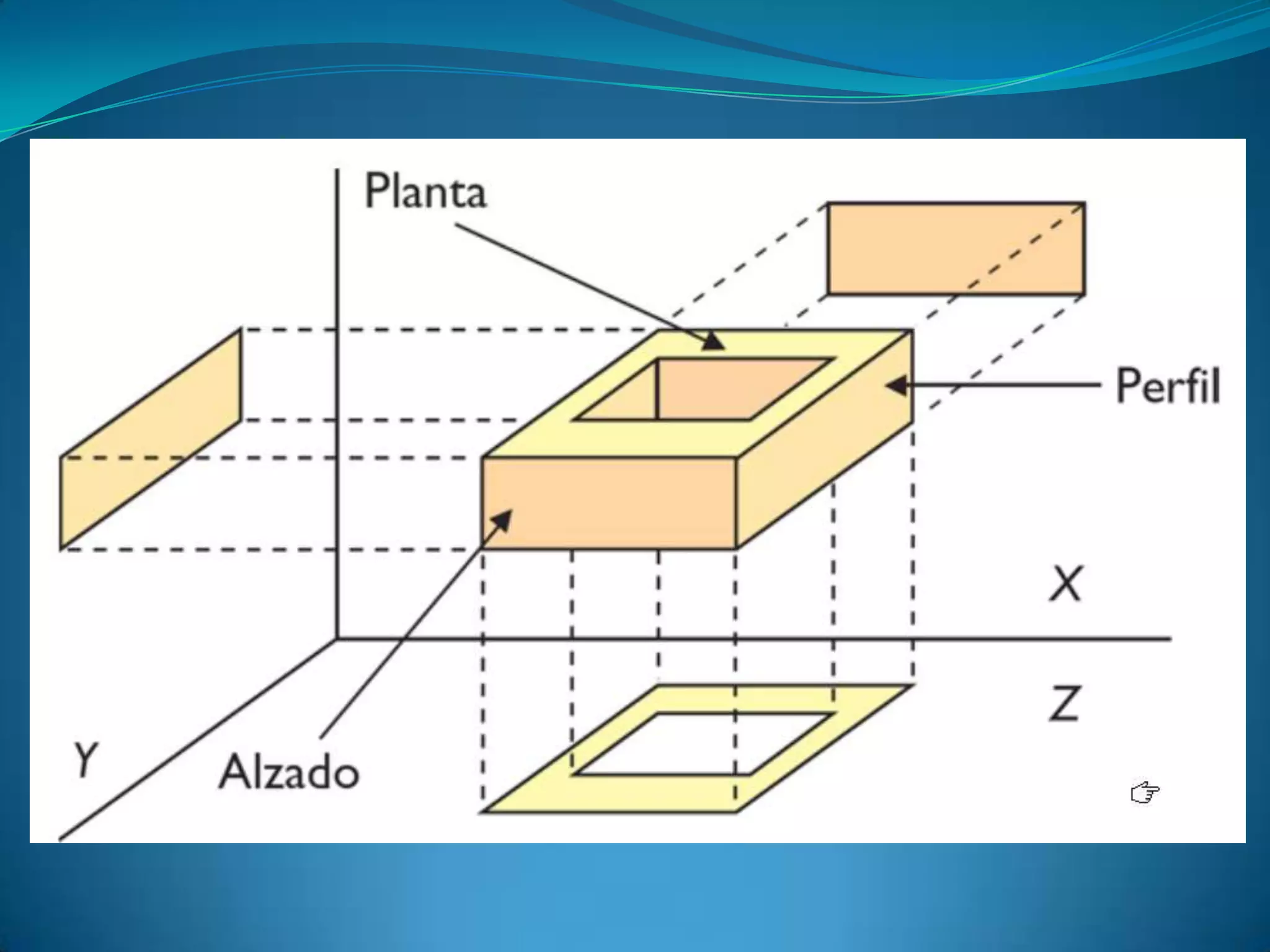

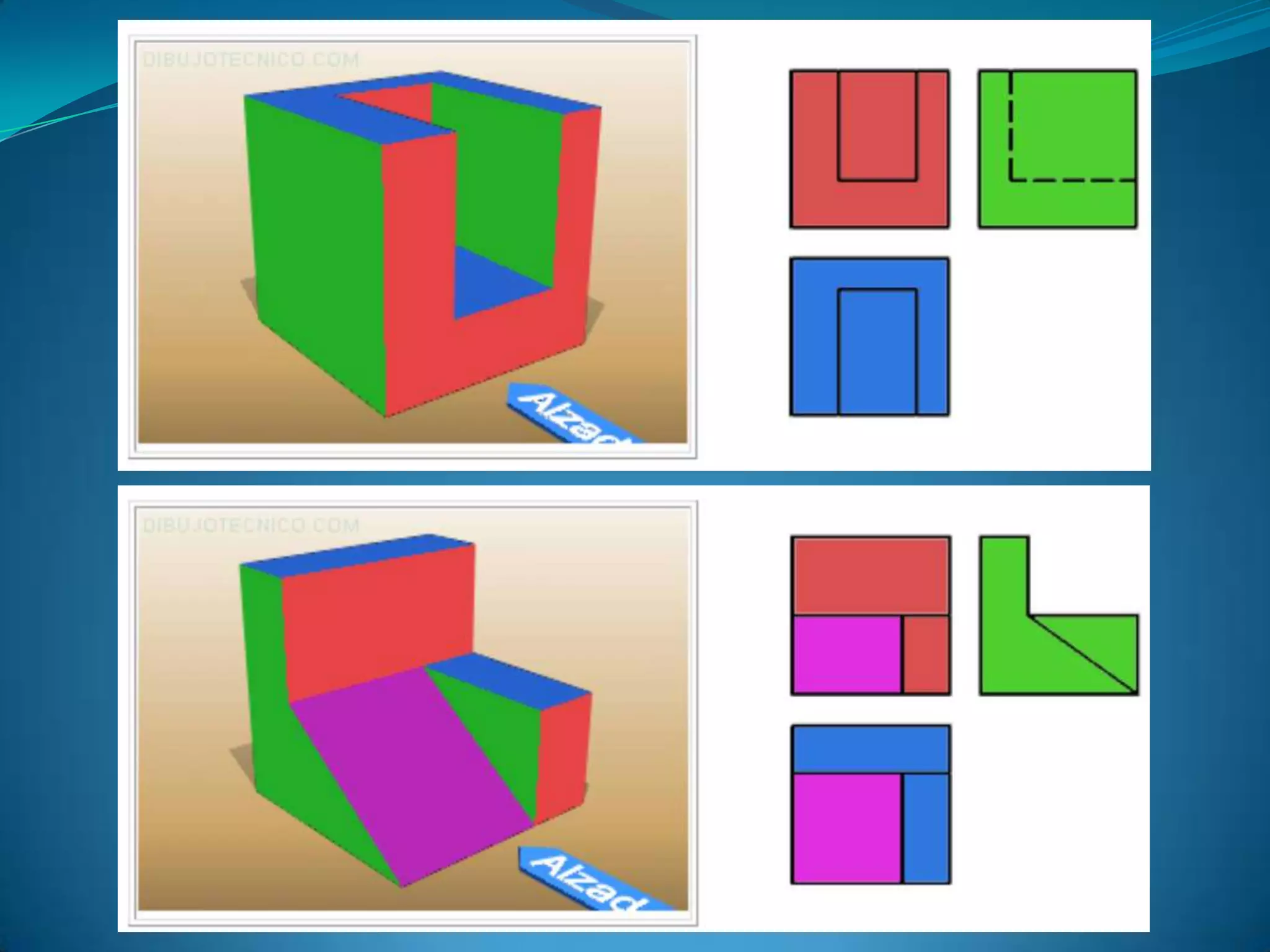

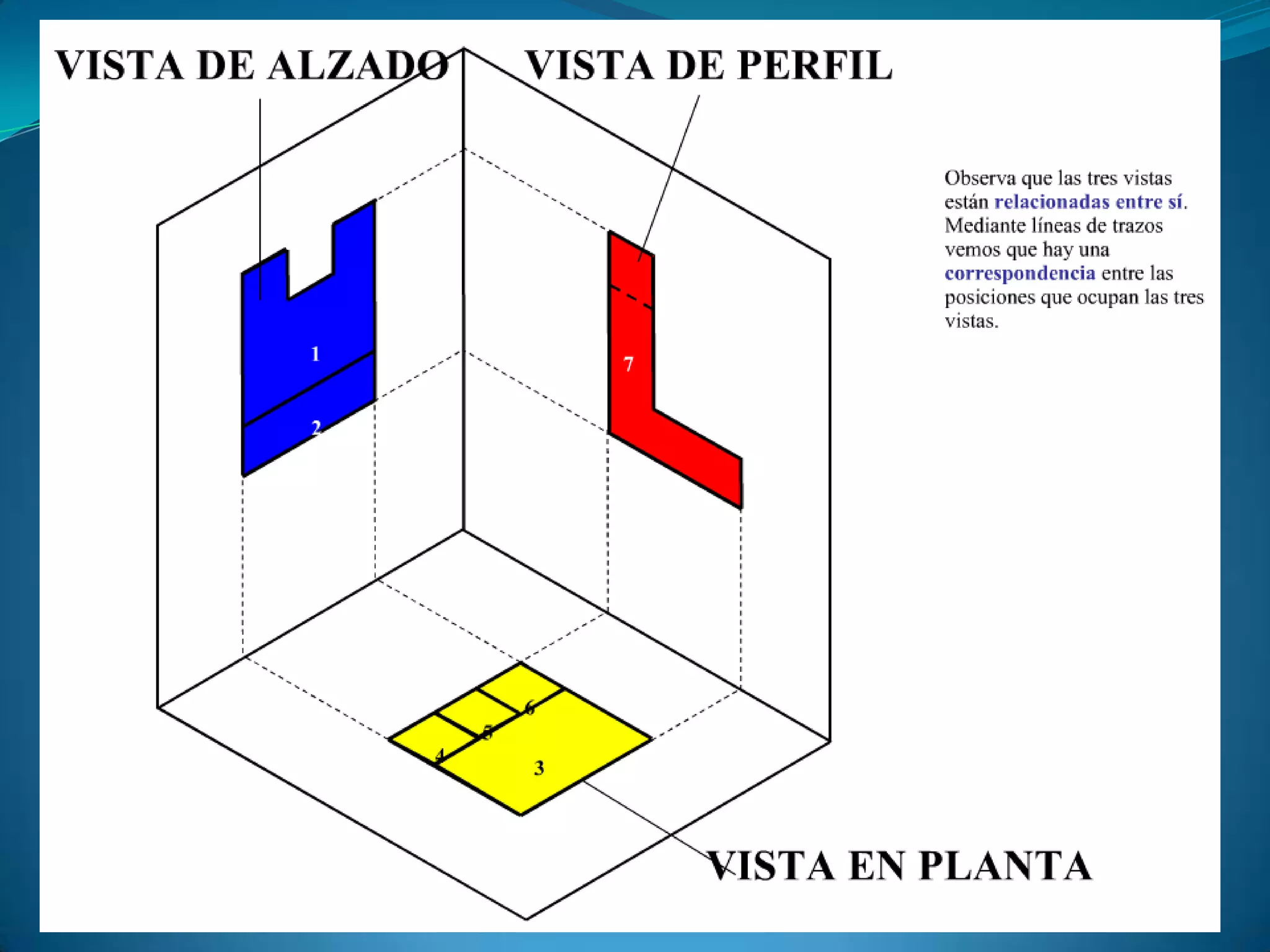

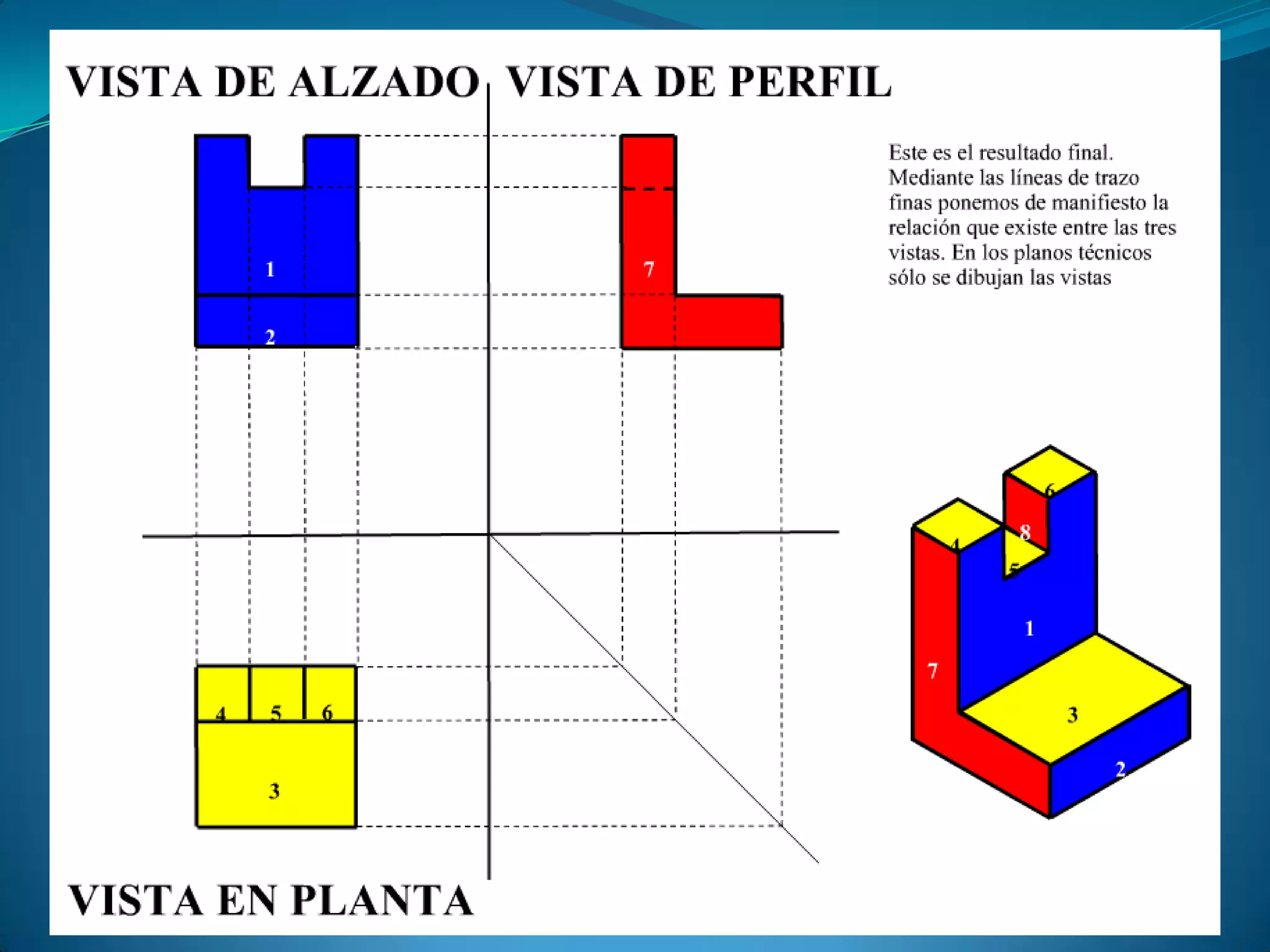

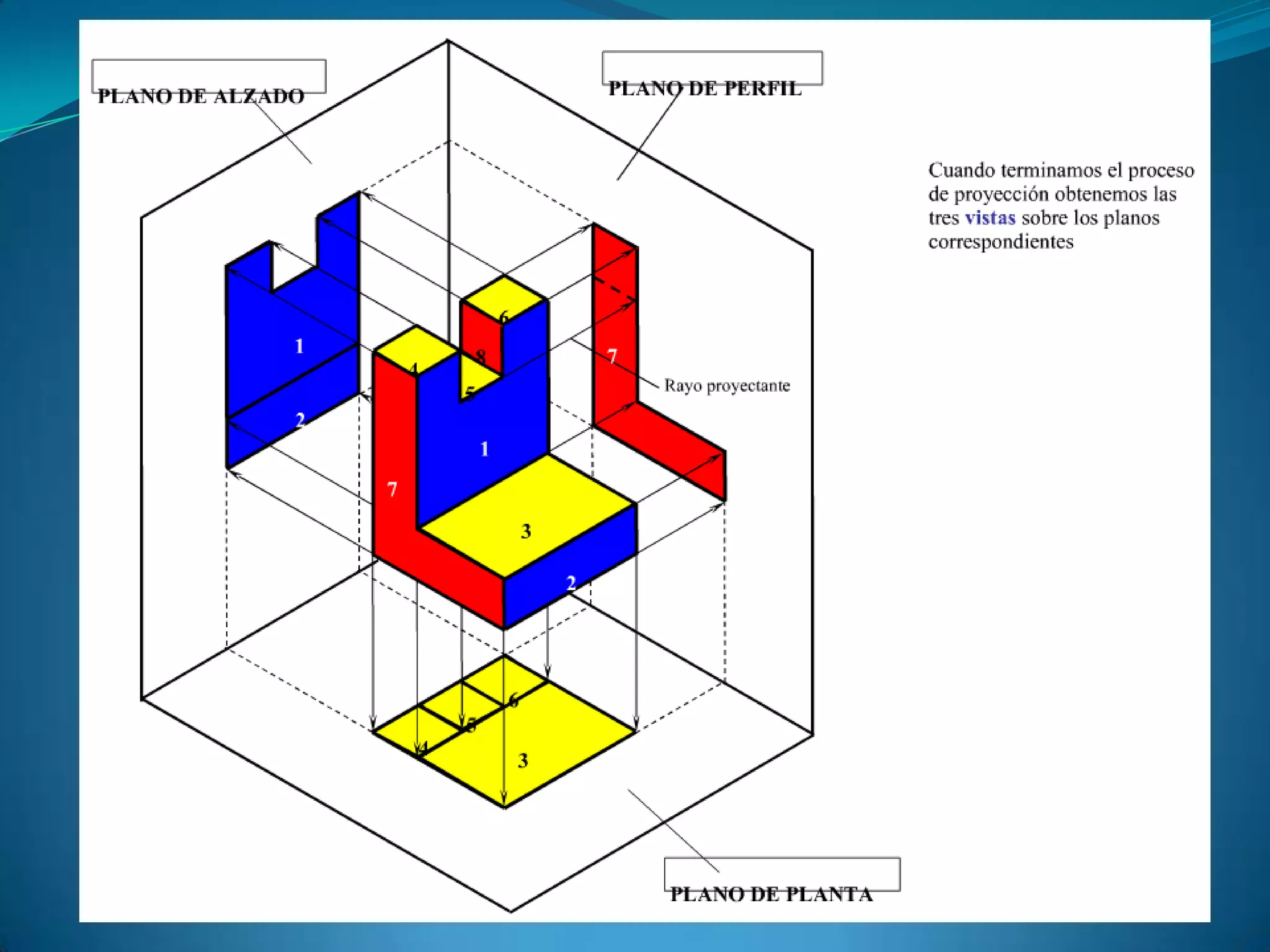

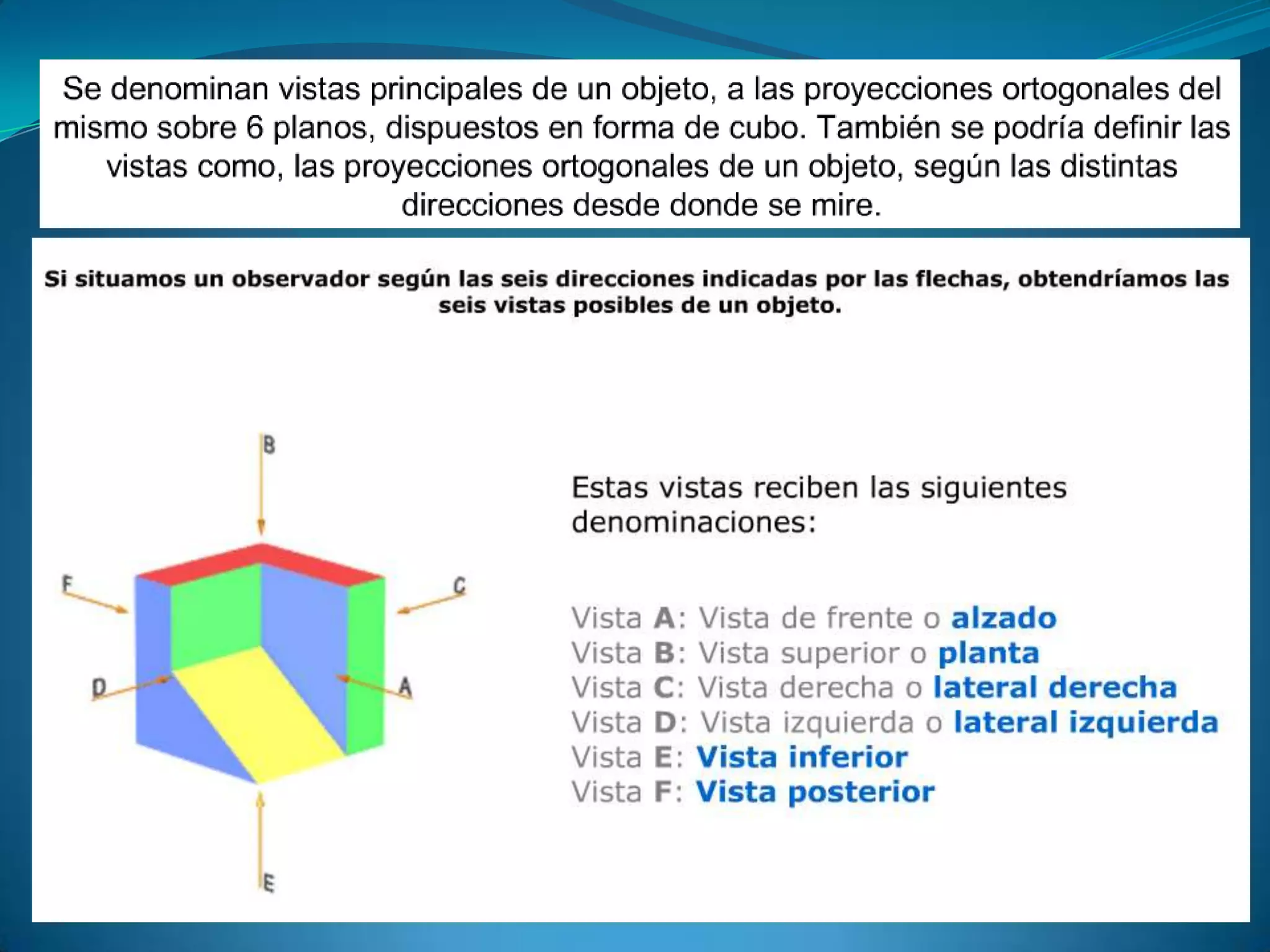

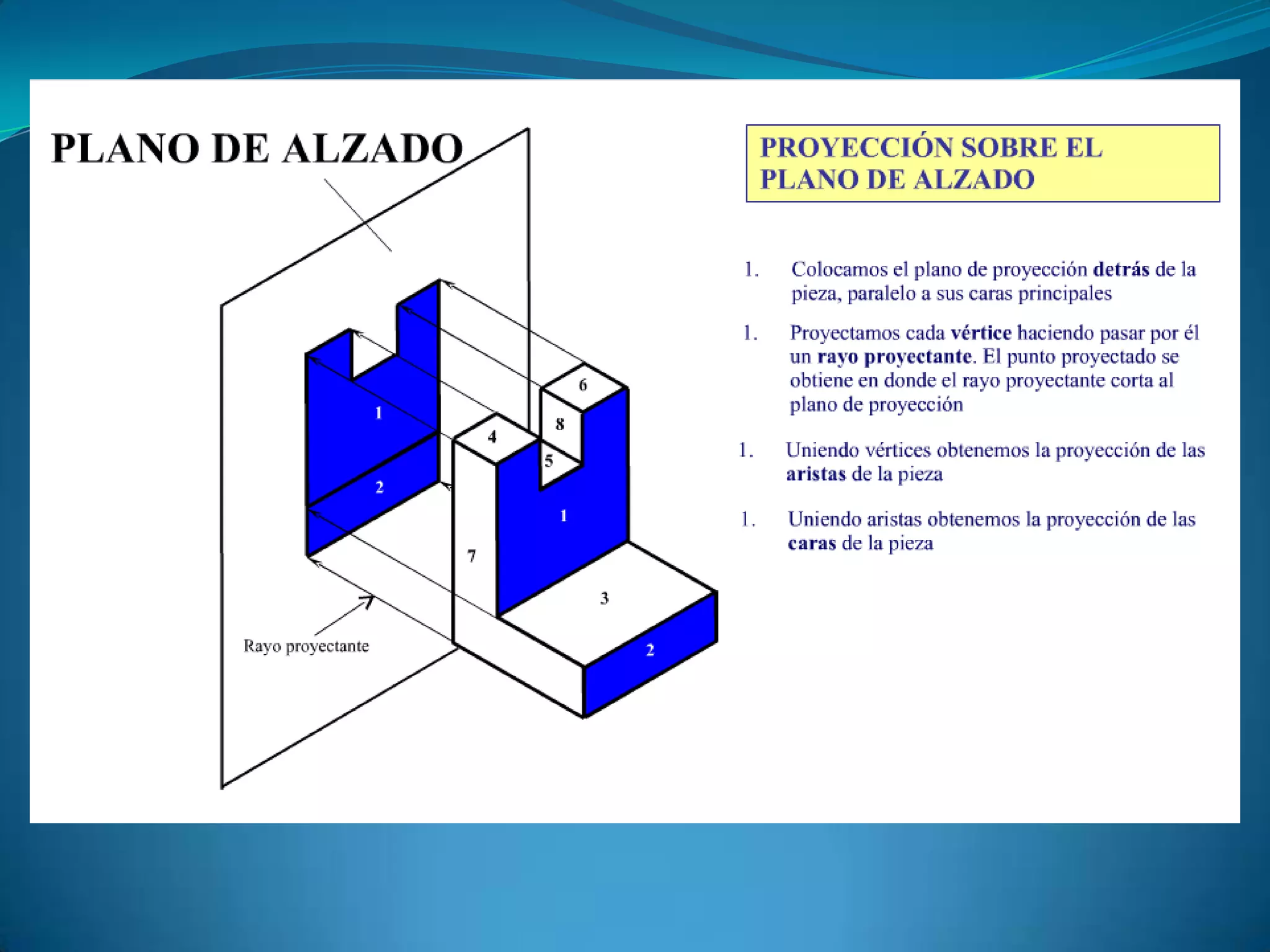

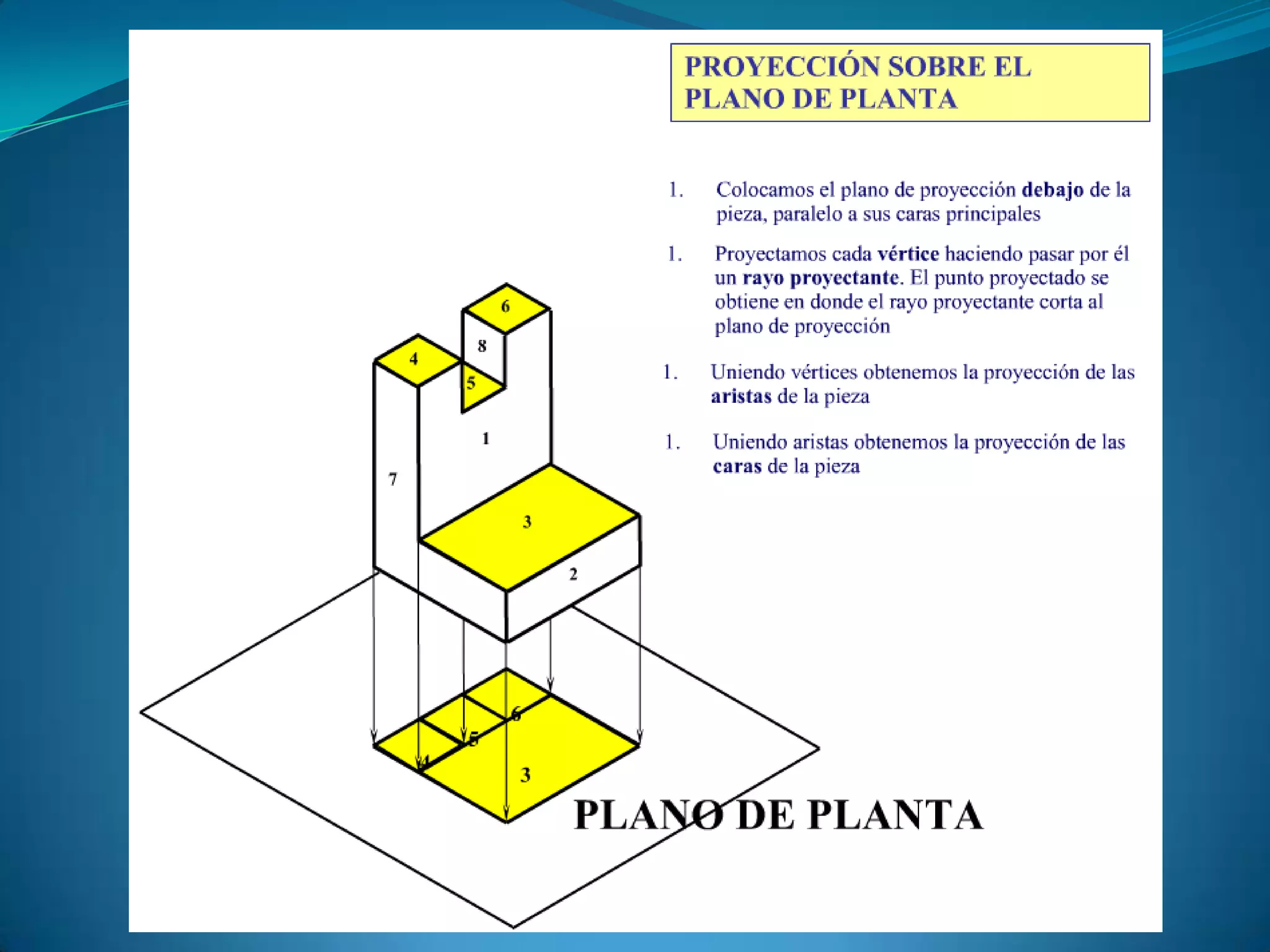

2. Proyección ortogonal.También denominada proyección ortográfica. Se obtiene cuando las proyectantes son perpendiculares al plano de proyección. La proyección ortogonal es muy utilizada en el diseño de piezas mecánicas y maquinarias\ fig. a.Los principales tipos de proyección ortogonal son:i) Proyección en vistas múltiples. Cada vista es una proyección ortográfica. Para obtener una vista se coloca el plano de proyección preferentemente paralelo a una de las caras principales del objeto\ fig.3.A) Proyección en el séptimo triedro (séptimo octante).B) Proyección en el primer triedro (primer octante).ii) Proyección acotada.iii)Proyección axonométrica: A) Proyección isométrica.B) Proyección dimétrica.C) Proyección trimétrica. Vista ortográfica

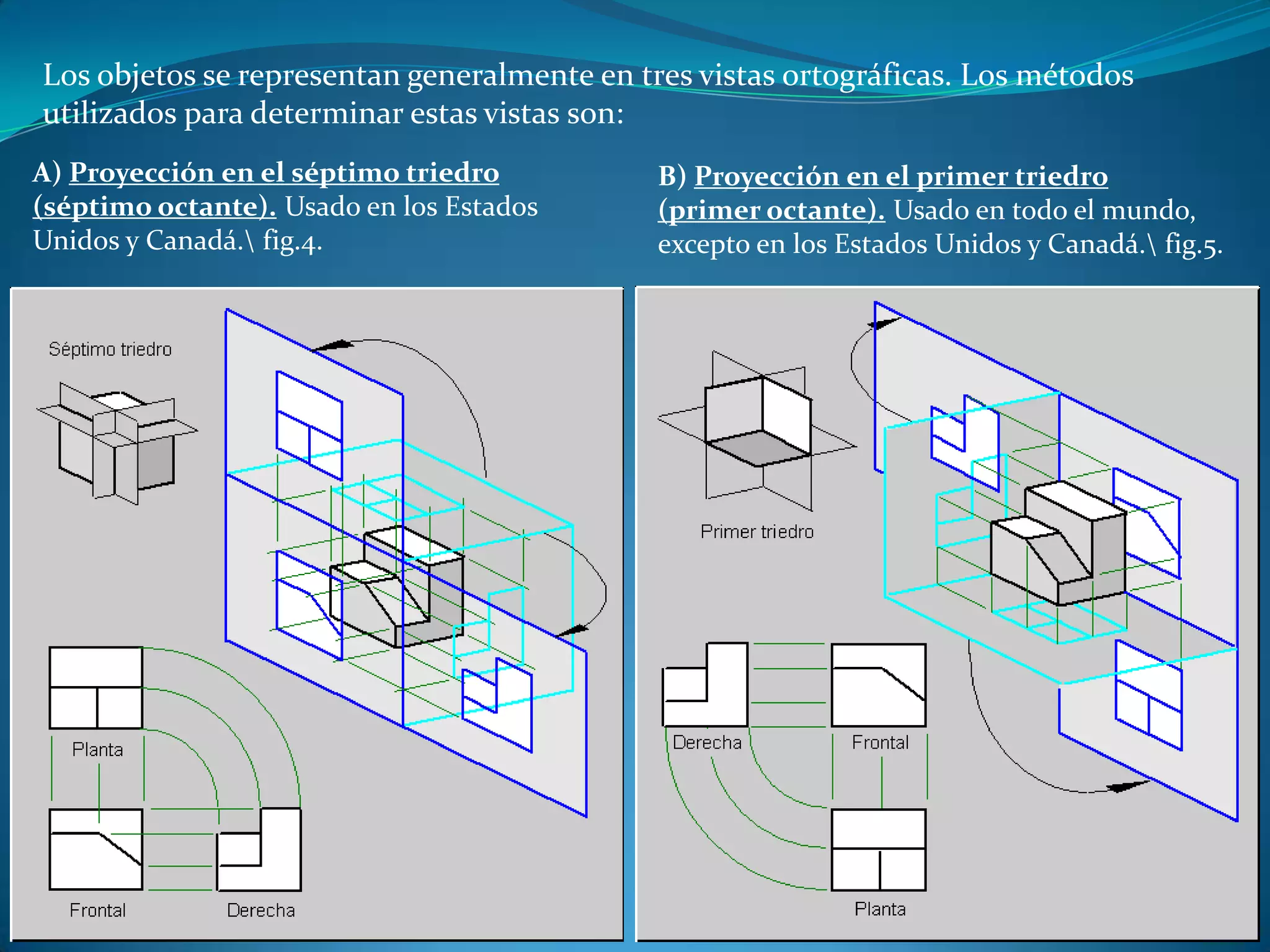

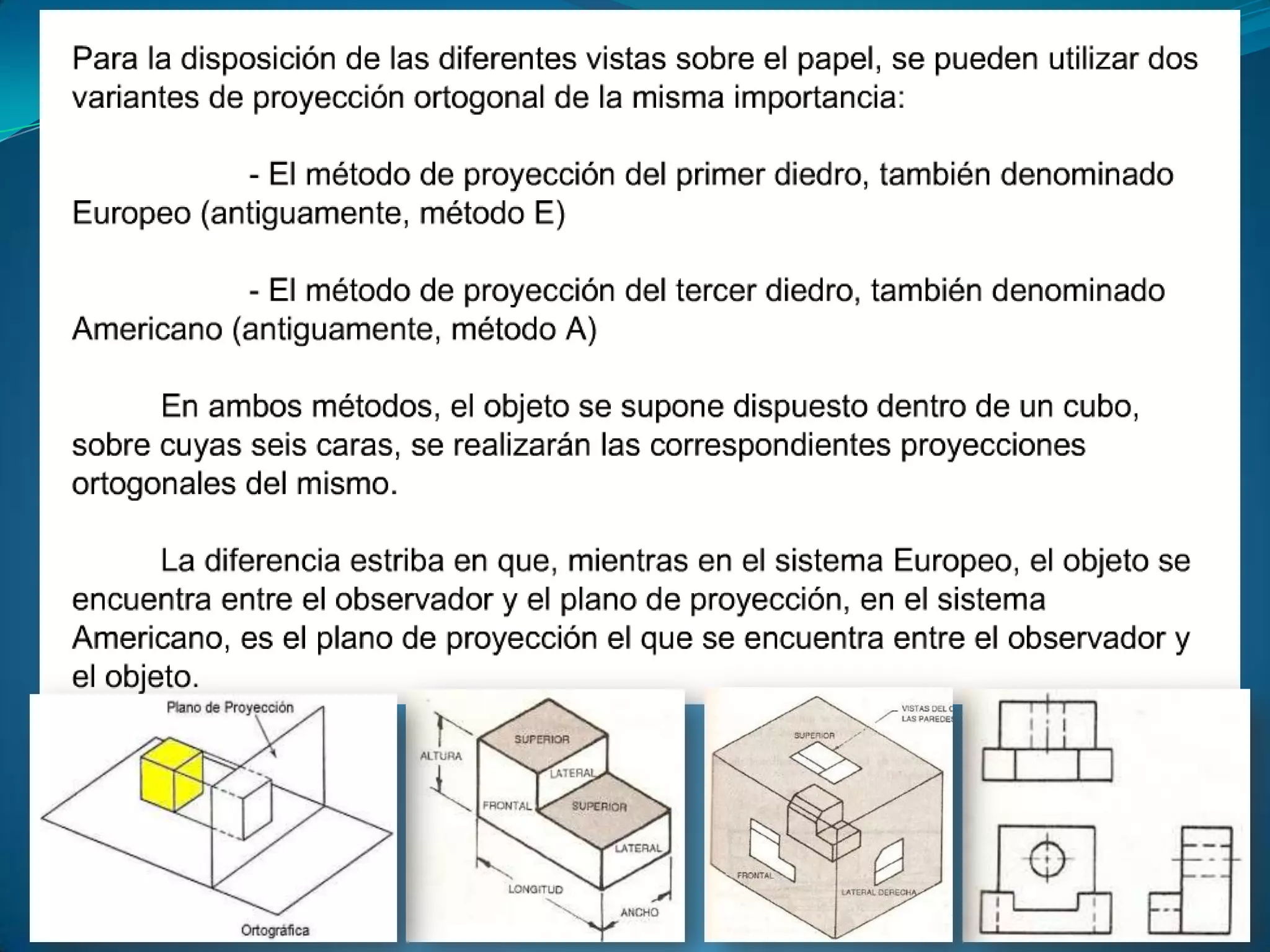

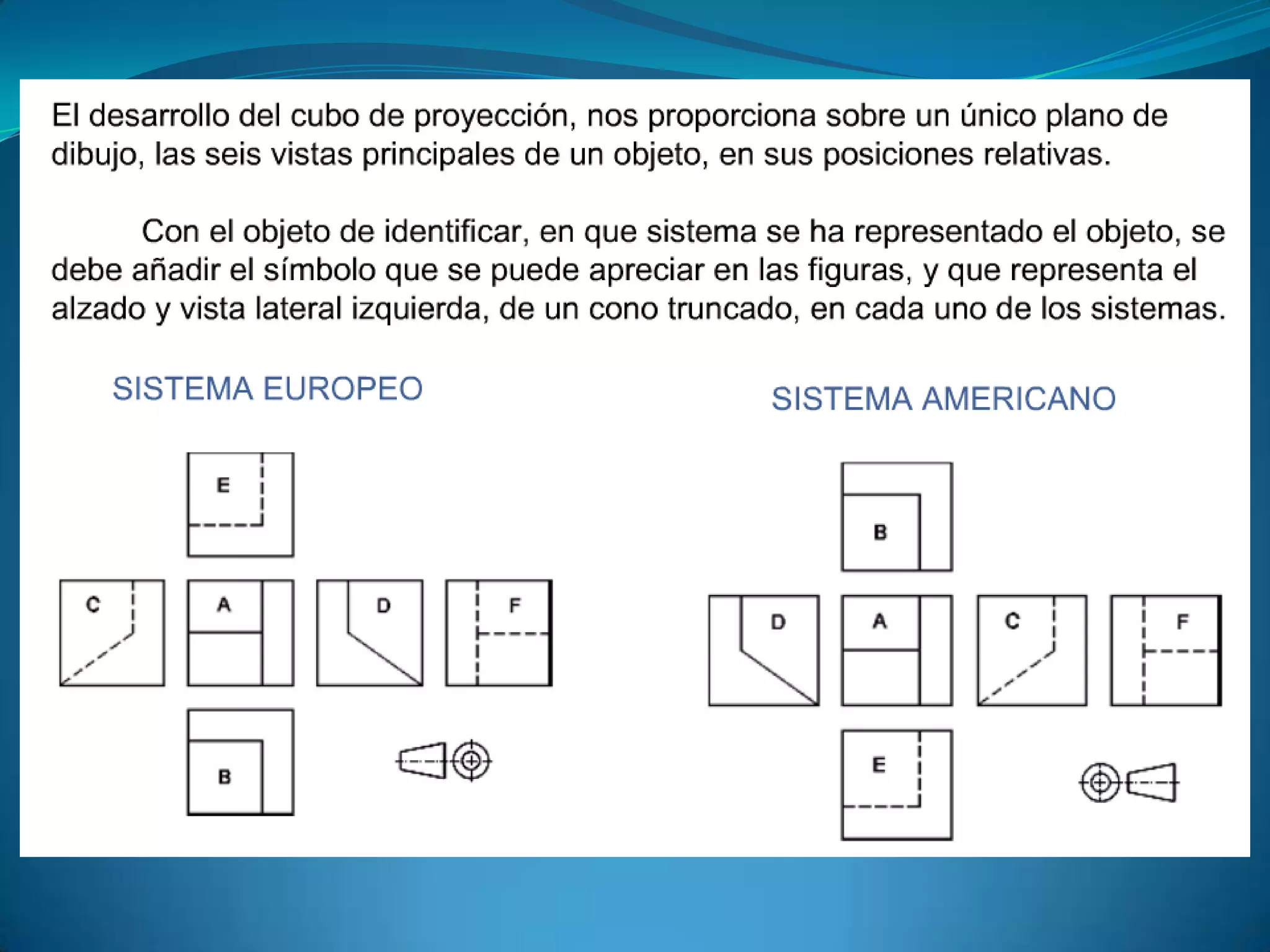

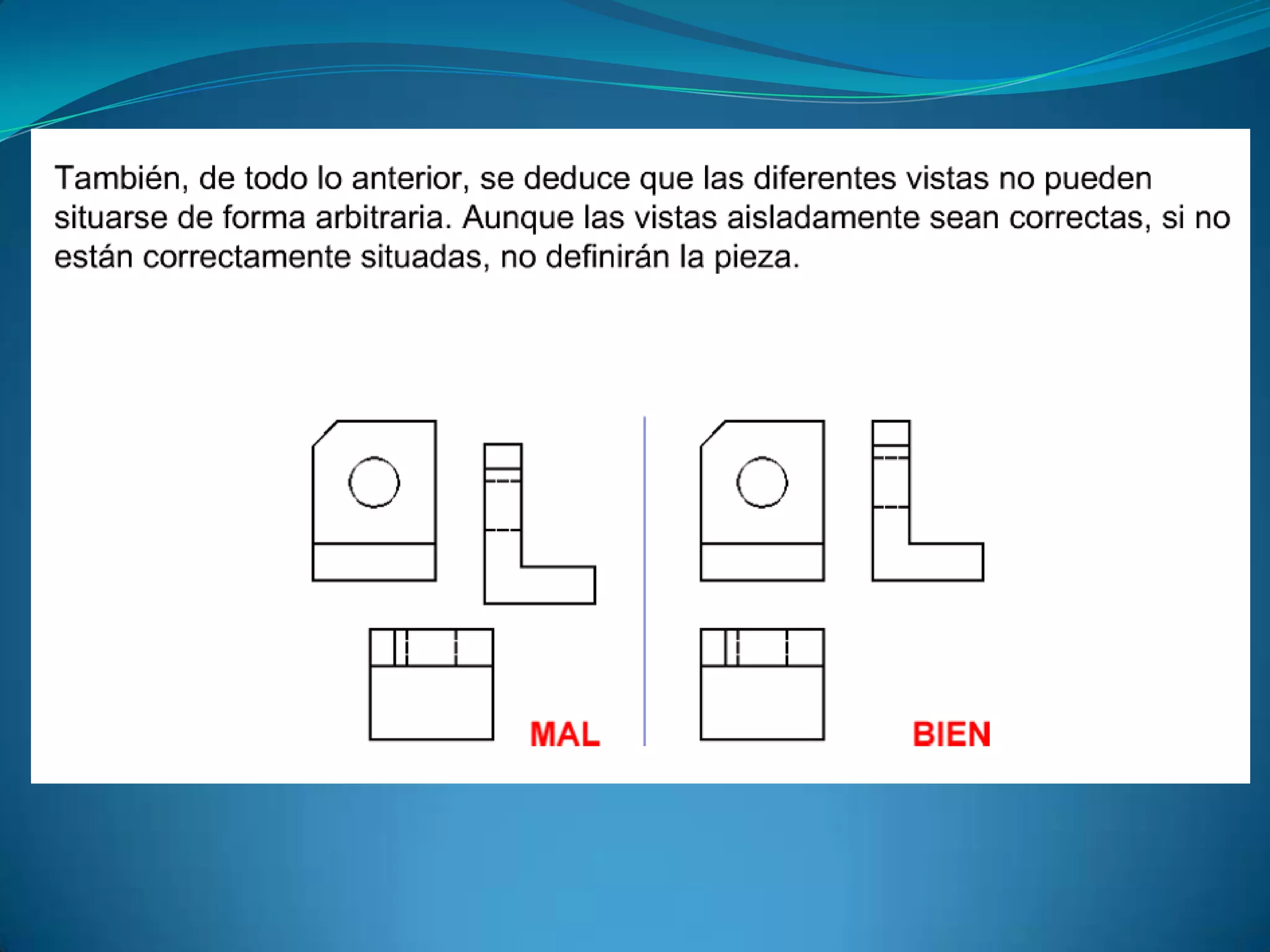

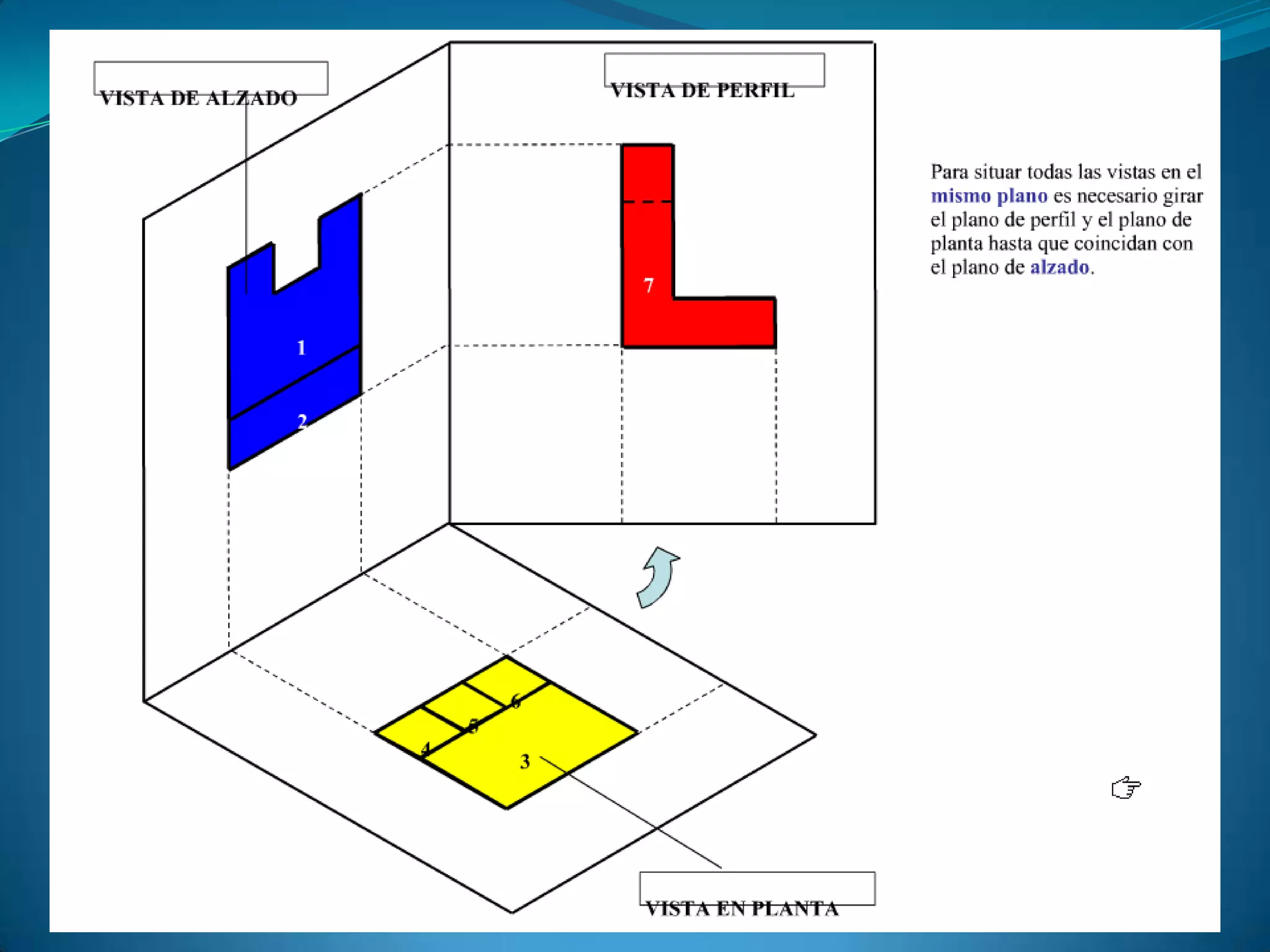

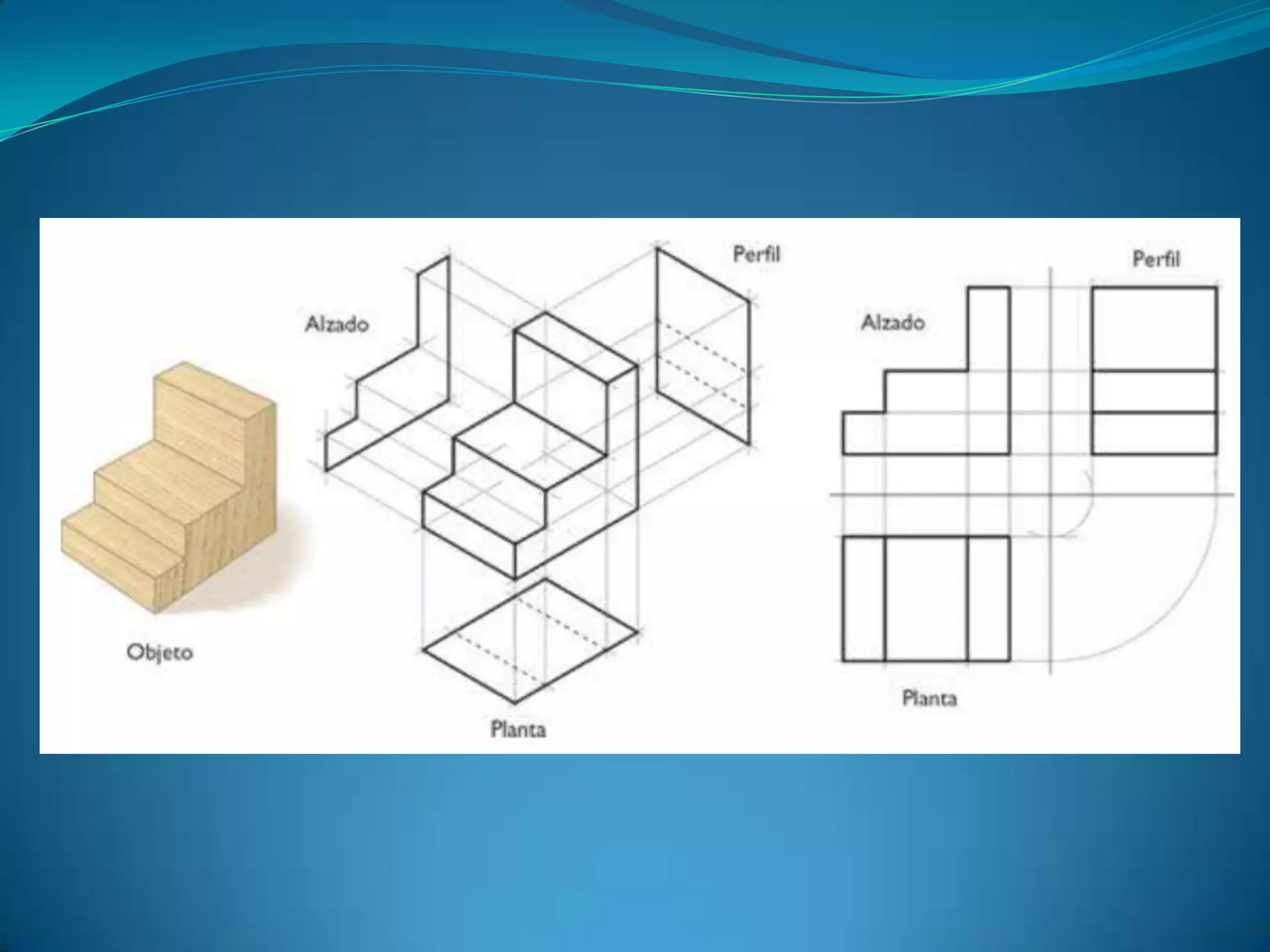

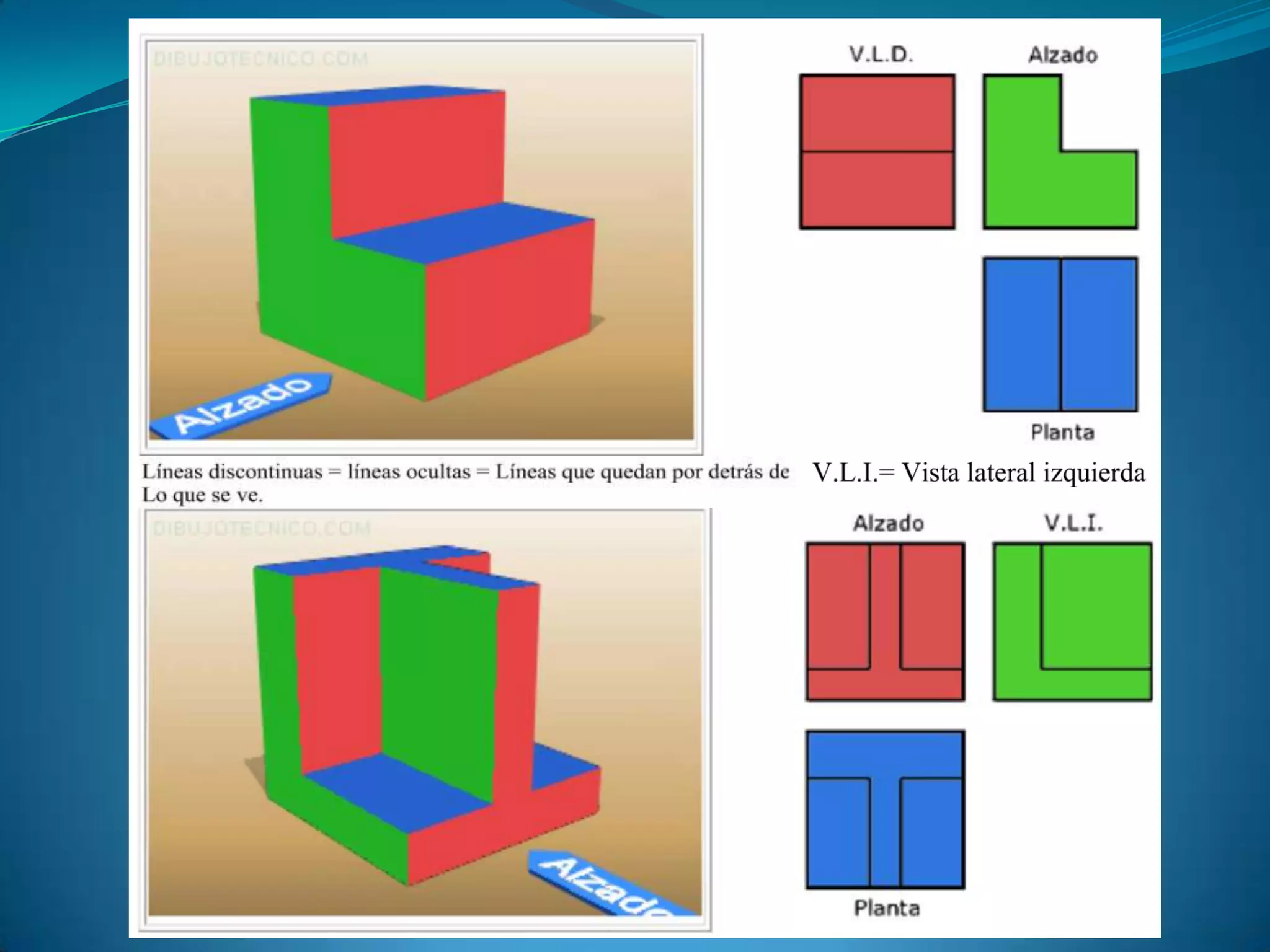

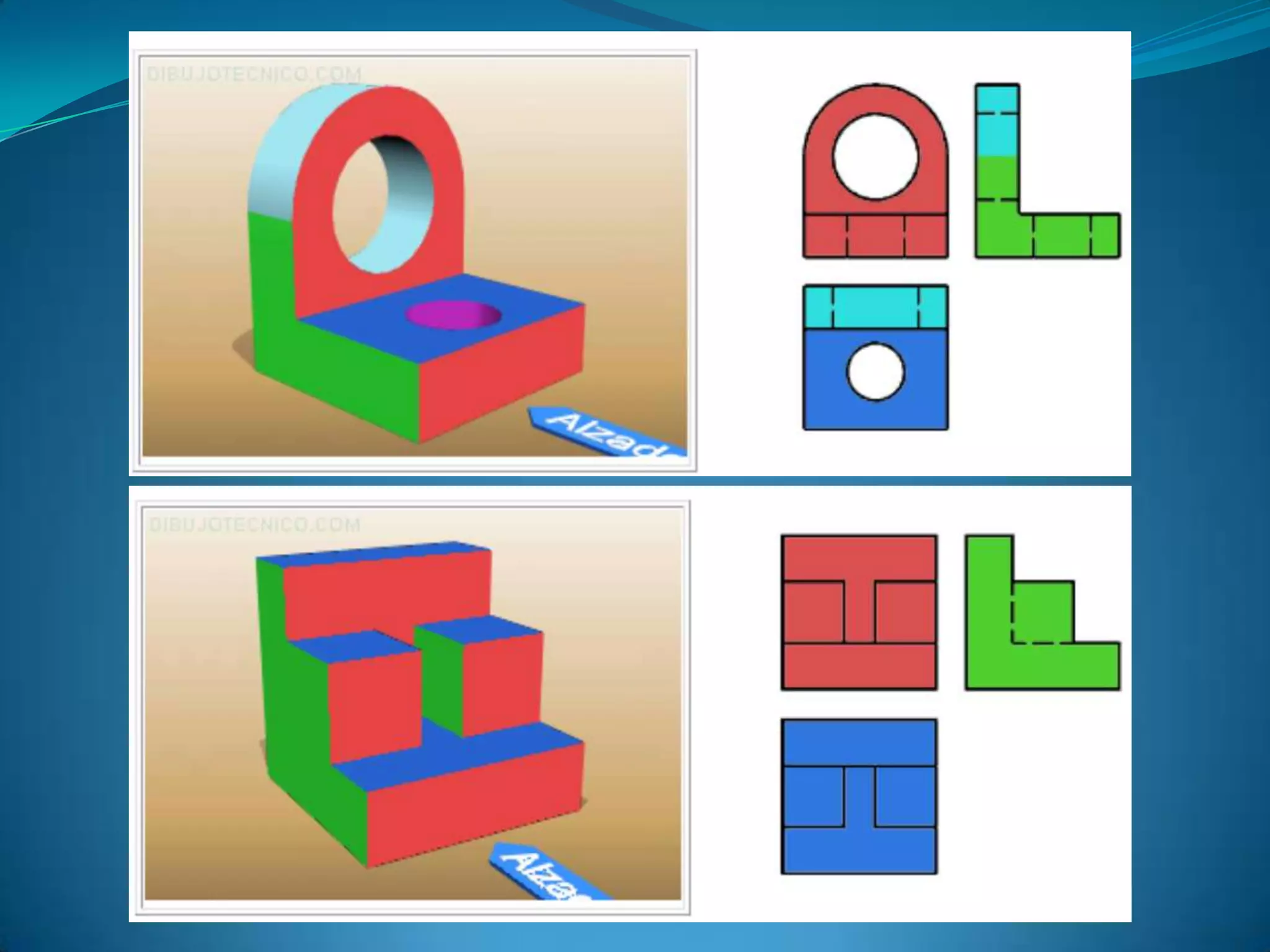

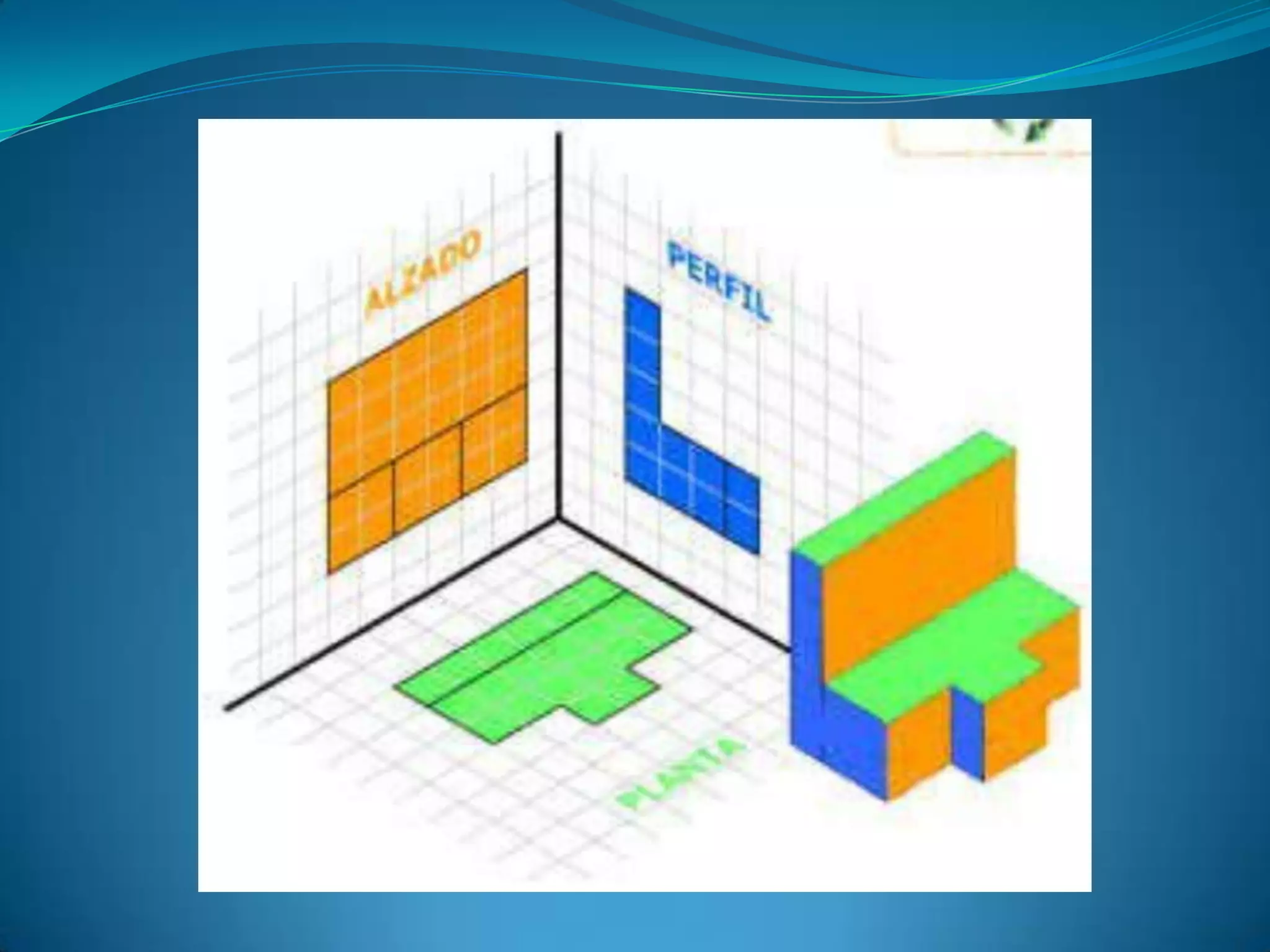

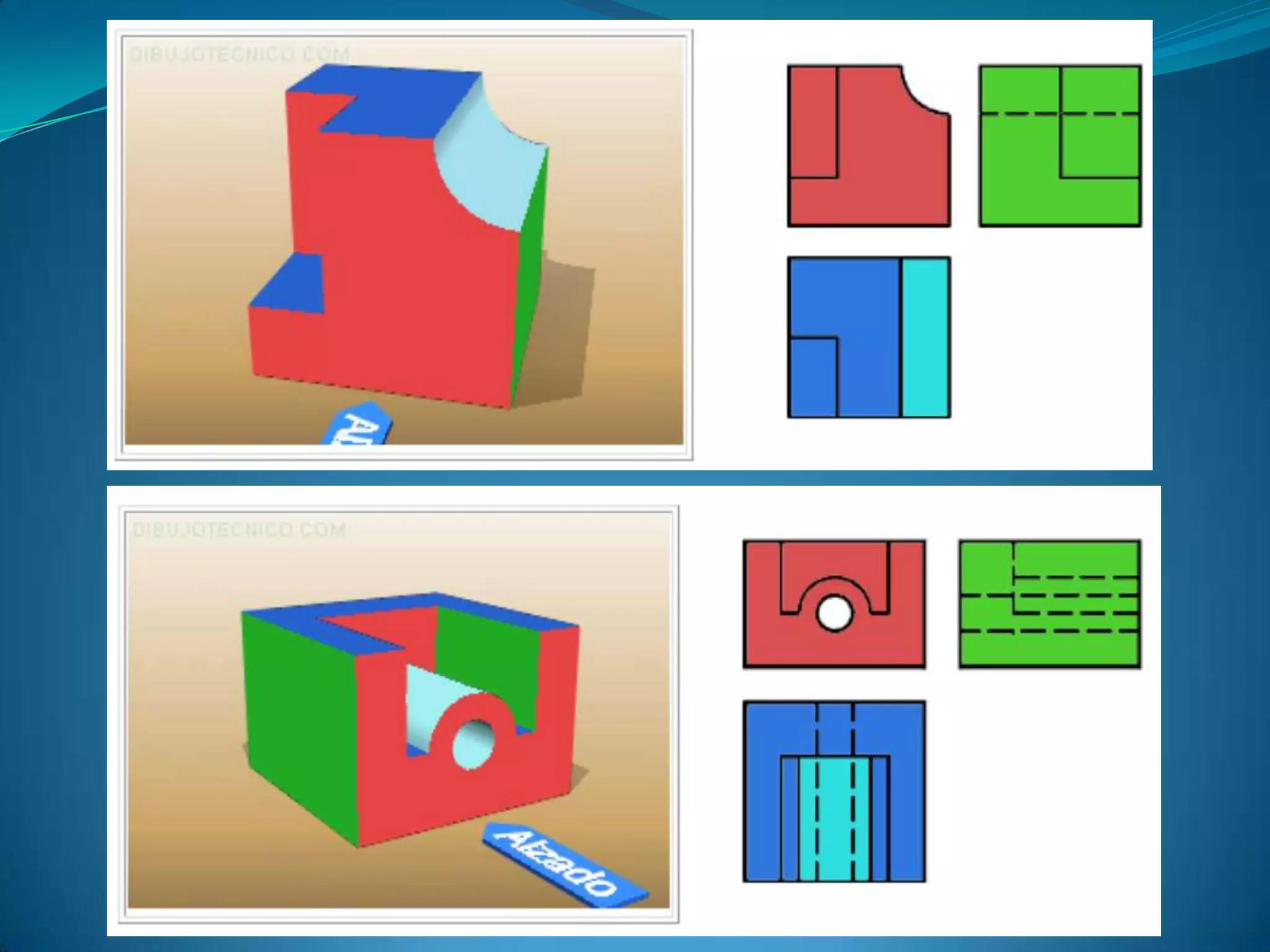

5. Los objetos se representan generalmente en tres vistas ortográficas. Los métodos utilizados para determinar estas vistas son:A) Proyección en el séptimo triedro (séptimo octante). Usado en los Estados Unidos y Canadá.\ fig.4.B) Proyección en el primer triedro (primer octante). Usado en todo el mundo, excepto en los Estados Unidos y Canadá.\ fig.5.

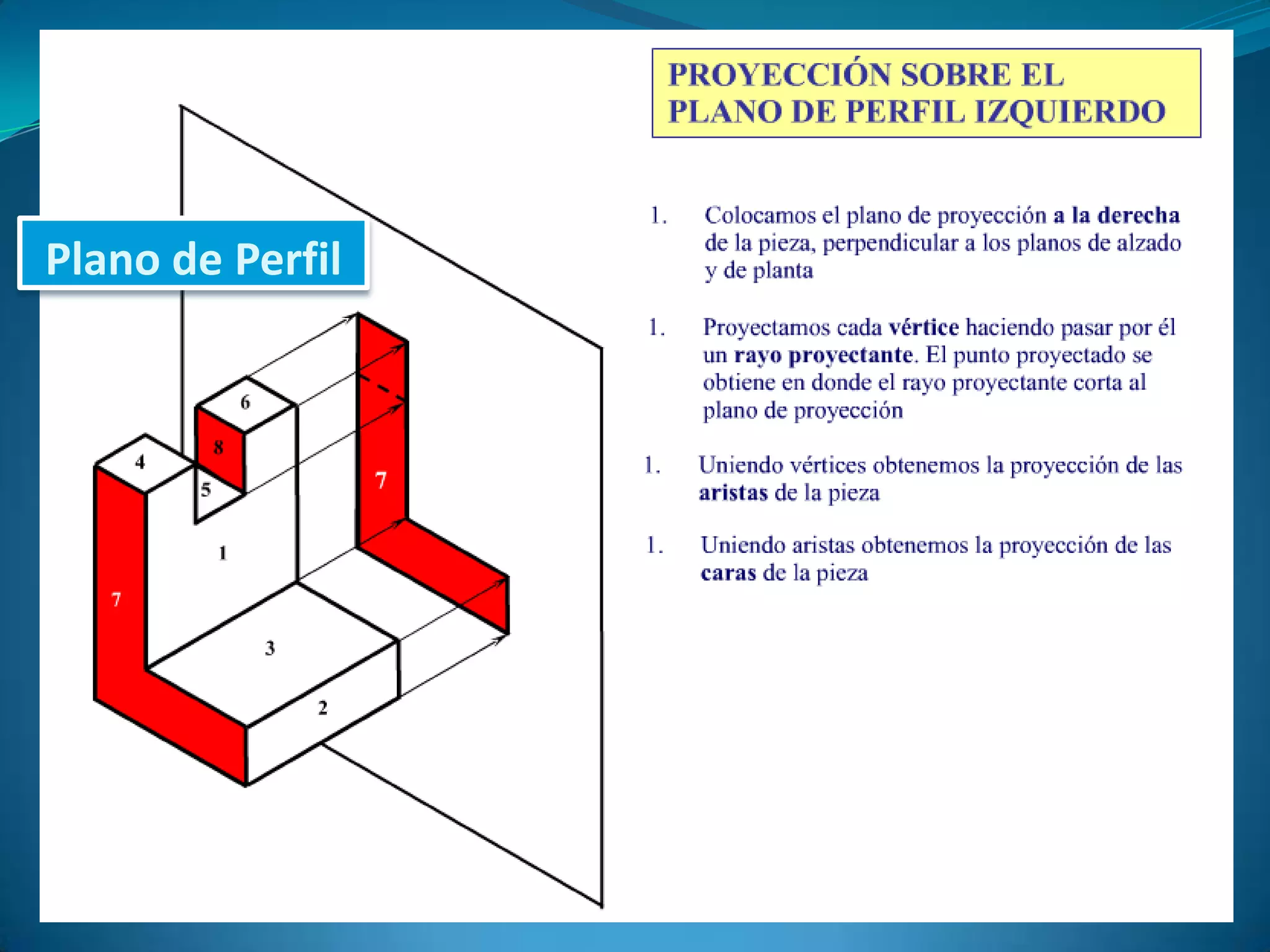

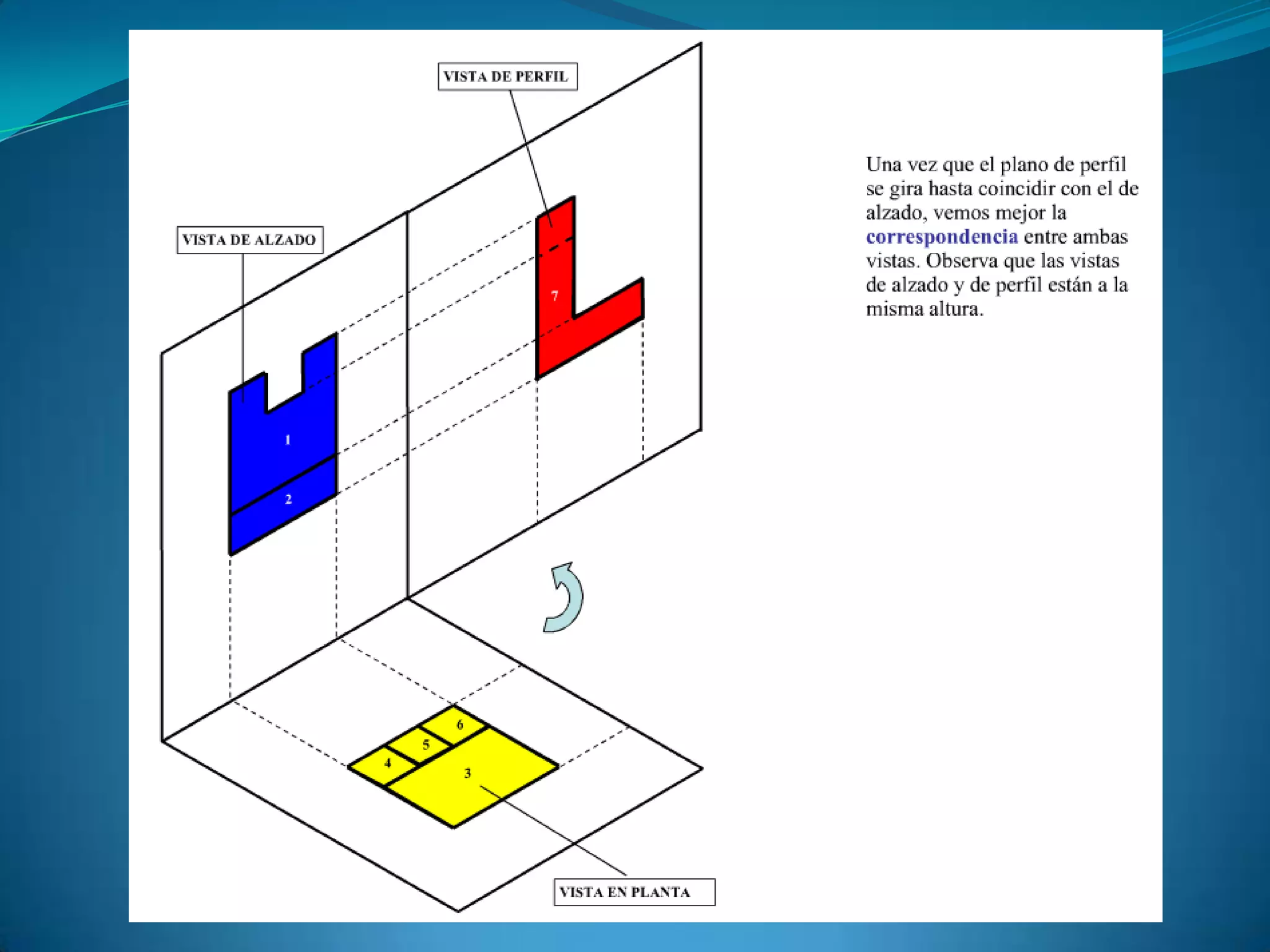

13. Plano de Perfil
