Este documento describe los componentes básicos de una red, incluyendo nodos, enlaces, tarjetas de red y diferentes tipos de cableado. Explica cómo funcionan las tarjetas de red y los diferentes medios de transmisión como par trenzado, coaxial y fibra óptica. También cubre herramientas de diagnóstico de red como Ping y Tracert y problemas comunes como drivers de red incorrectos.

1. Ministerio del Poder Popular Para la Educación Universitaria. PNFIUnidad II. Detección de Problemas de conexión de RedEncuentro Nº7Facilitador: Msc. Ing. Solange Leal

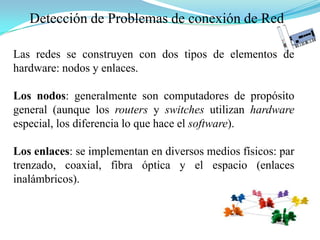

2. Detección de Problemas de conexión de RedLas redes se construyen con dos tipos de elementos de hardware: nodos y enlaces.Los nodos: generalmente son computadores de propósito general (aunque los routers y switches utilizan hardware especial, los diferencia lo que hace el software).Los enlaces: se implementan en diversos medios físicos: par trenzado, coaxial, fibra óptica y el espacio (enlaces inalámbricos).

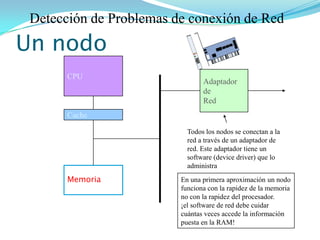

3. Detección de Problemas de conexión de RedUn nodoCPUAdaptadordeRedCacheTodos los nodos se conectan a lared a través de un adaptador dered. Este adaptador tiene unsoftware (device driver) que loadministraMemoriaEn una primera aproximación un nodofunciona con la rapidez de la memoriano con la rapidez del procesador.¡el software de red debe cuidarcuántas veces accede la informaciónpuesta en la RAM!

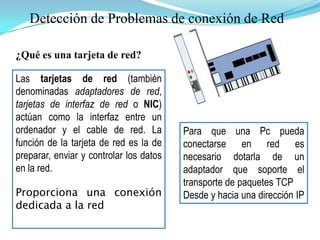

4. Detección de Problemas de conexión de Red¿Qué es una tarjeta de red?Las tarjetas de red (también denominadas adaptadores de red, tarjetas de interfaz de red o NIC) actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red.Proporciona una conexión dedicada a la redPara que una Pc pueda conectarse en red es necesario dotarla de un adaptador que soporte el transporte de paquetes TCPDesde y hacia una dirección IP

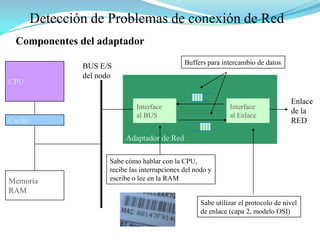

5. Detección de Problemas de conexión de RedComponentes del adaptadorBuffers para intercambio de datosBUS E/Sdel nodoCPUAdaptador de RedEnlacede laREDInterfaceal BUSInterfaceal EnlaceCacheSabe cómo hablar con la CPU,recibe las interrupciones del nodo yescribe o lee en la RAMMemoriaRAMSabe utilizar el protocolo de nivelde enlace (capa 2, modelo OSI)

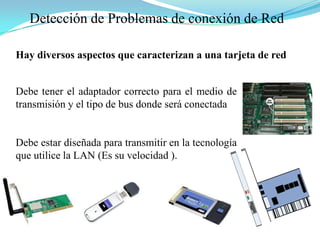

6. Detección de Problemas de conexión de RedHay diversos aspectos que caracterizan a una tarjeta de redDebe tener el adaptador correcto para el medio de transmisión y el tipo de bus donde será conectadaDebe estar diseñada para transmitir en la tecnología que utilice la LAN (Es su velocidad ).

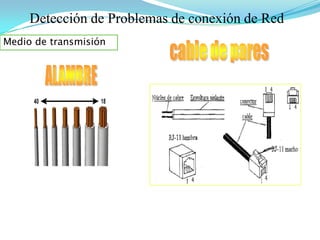

7. Detección de Problemas de conexión de RedMedio de transmisióncable de paresALAMBRE

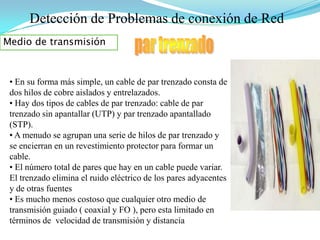

8. Detección de Problemas de conexión de RedMedio de transmisiónpar trenzado En su forma más simple, un cable de par trenzado consta de dos hilos de cobre aislados y entrelazados.

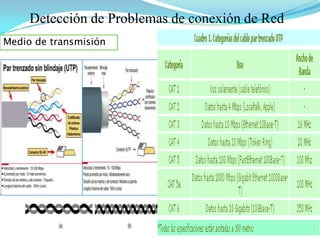

9. Hay dos tipos de cables de par trenzado: cable de par trenzado sin apantallar (UTP) y par trenzado apantallado (STP).

10. A menudo se agrupan una serie de hilos de par trenzado y se encierran en un revestimiento protector para formar un cable.

11. El número total de pares que hay en un cable puede variar. El trenzado elimina el ruido eléctrico de los pares adyacentes y de otras fuentes

12. Es mucho menos costoso que cualquier otro medio de transmisión guiado ( coaxial y FO ), pero esta limitado en términos de velocidad de transmisión y distancia Detección de Problemas de conexión de RedMedio de transmisión

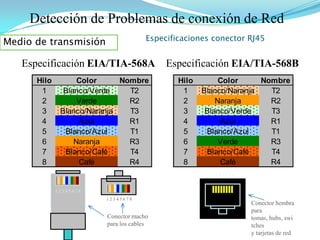

13. 1 2 3 4 5 6 7 81 2 3 4 5 6 7 81 2 3 4 5 6 7 8Detección de Problemas de conexión de RedEspecificaciones conector RJ45Medio de transmisiónEspecificación EIA/TIA-568AEspecificación EIA/TIA-568BConector hembrapara tomas, hubs, switchesy tarjetas de redConector machopara los cables

14. Detección de Problemas de conexión de RedMedio de transmisiónEl cable coaxial está compuesto por dos elementos conductores. Uno de estos elementos (ubicado en el centro del cable) es un conductor de cobre, el cual está rodeado por una capa de aislamiento flexible. Sobre este material aislador hay una malla de cobre tejida o una hoja metálica que actúa como segundo alambre del circuito, y como blindaje del conductor interno. Esta segunda capa, o blindaje, ayuda a reducir la cantidad de interferencia externa. Este blindaje está recubierto por la envoltura del cable. deben estar conectados a tierra en ambos extremos. CABLE COAXIAL

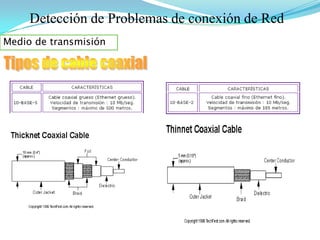

15. Detección de Problemas de conexión de RedMedio de transmisiónTipos de cable coaxial

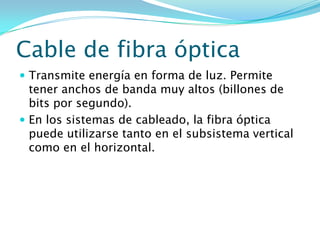

16. Cable de fibra ópticaTransmite energía en forma de luz. Permite tener anchos de banda muy altos (billones de bits por segundo).En los sistemas de cableado, la fibra óptica puede utilizarse tanto en el subsistema vertical como en el horizontal.

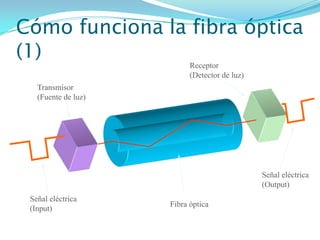

17. Cómo funciona la fibra óptica (1)Receptor(Detector de luz)Transmisor(Fuente de luz)Señal eléctrica(Output)Señal eléctrica(Input)Fibra óptica

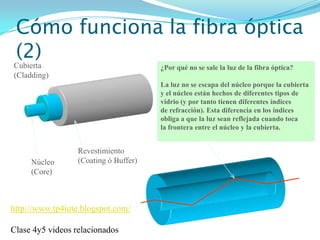

18. Cómo funciona la fibra óptica (2)Cubierta(Cladding)¿Por qué no se sale la luz de la fibra óptica?La luz no se escapa del núcleo porque la cubiertay el núcleo están hechos de diferentes tipos devidrio (y por tanto tienen diferentes índicesde refracción). Esta diferencia en los índicesobliga a que la luz sean reflejada cuando tocala frontera entre el núcleo y la cubierta.Revestimiento(Coating ó Buffer)Núcleo(Core)http://www.tp4iute.blogspot.com/Clase 4y5 videos relacionados

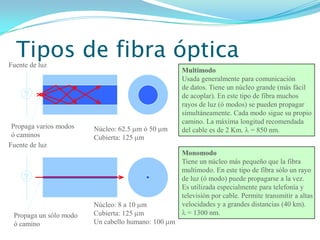

19. Tipos de fibra ópticaFuente de luzMultimodoUsada generalmente para comunicación de datos. Tiene un núcleo grande (más fácilde acoplar). En este tipo de fibra muchos rayos de luz (ó modos) se pueden propagarsimultáneamente. Cada modo sigue su propiocamino. La máxima longitud recomendada del cable es de 2 Km. l = 850 nm. Propaga varios modosó caminosNúcleo: 62.5 mm ó 50 mmCubierta: 125 mmFuente de luzMonomodoTiene un núcleo más pequeño que la fibramultimodo. En este tipo de fibra sólo un rayo de luz (ó modo) puede propagarse a la vez.Es utilizada especialmente para telefonía ytelevisión por cable. Permite transmitir a altas velocidades y a grandes distancias (40 km). l = 1300 nm. Núcleo: 8 a 10 mmCubierta: 125 mmUn cabello humano: 100 mm Propaga un sólo modoó camino

20. Conexiones del cableado2. Cuarto de equipos4. Closet deTelecomunicaciones6. Area de trabajoPatch panel3. Cableado verticalTarjetadeRed5. Cableado HorizontalTeléfonoCoversor deMedioCable 10BaseTHubRed delCampusCable10BaseTEstacióndetrabajoCanaletaCentro de cableadoToma RJ451. Conexión del edificioal cableado externo

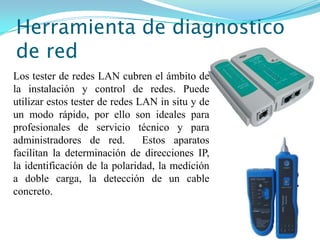

21. Herramienta de diagnostico de redLos tester de redes LAN cubren el ámbito de la instalación y control de redes. Puede utilizar estos tester de redes LAN in situ y de un modo rápido, por ello son ideales para profesionales de servicio técnico y para administradores de red. Estos aparatos facilitan la determinación de direcciones IP, la identificación de la polaridad, la medición a doble carga, la detección de un cable concreto.

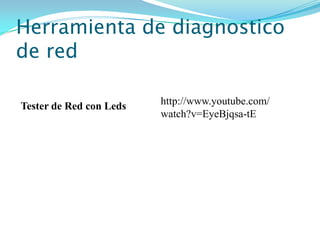

22. Herramienta de diagnostico de redhttp://www.youtube.com/watch?v=EyeBjqsa-tETester de Red con Leds

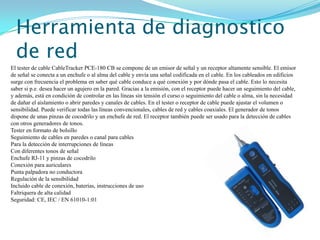

23. Herramienta de diagnostico de redEl tester de cable CableTracker PCE-180 CB se compone de un emisor de señal y un receptor altamente sensible. El emisor de señal se conecta a un enchufe o al alma del cable y envía una señal codificada en el cable. En los cableados en edificios surge con frecuencia el problema en saber qué cable conduce a qué conexión y por dónde pasa el cable. Esto lo necesita saber si p.e. desea hacer un agujero en la pared. Gracias a la emisión, con el receptor puede hacer un seguimiento del cable, y además, está en condición de controlar en las líneas sin tensión el curso o seguimiento del cable o alma, sin la necesidad de dañar el aislamiento o abrir paredes y canales de cables. En el tester o receptor de cable puede ajustar el volumen o sensibilidad. Puede verificar todas las líneas convencionales, cables de red y cables coaxiales. El generador de tonos dispone de unas pinzas de cocodrilo y un enchufe de red. El receptor también puede ser usado para la detección de cables con otros generadores de tonos. Tester en formato de bolsillo Seguimiento de cables en paredes o canal para cables Para la detección de interrupciones de líneas Con diferentes tonos de señal Enchufe RJ-11 y pinzas de cocodrilo Conexión para auriculares Punta palpadora no conductora Regulación de la sensibilidad Incluido cable de conexión, baterías, instrucciones de uso Faltriquera de alta calidad Seguridad: CE, IEC / EN 61010-1:01

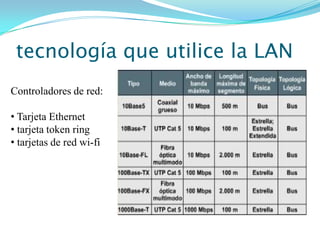

24. tecnología que utilice la LANControladores de red: Tarjeta Ethernet

25. tarjeta token ring

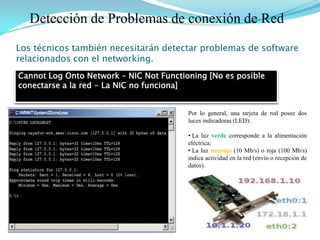

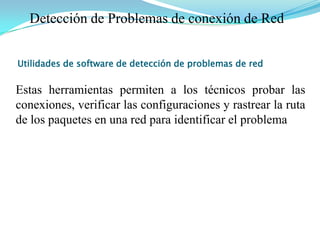

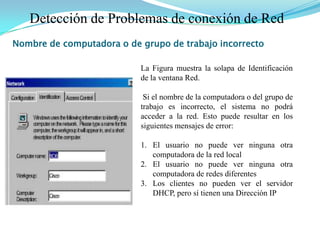

26. tarjetas de red wi-fiDetección de Problemas de conexión de RedLos técnicos también necesitarán detectar problemas de software relacionados con el networking.Cannot Log Onto Network – NIC NotFunctioning [No es posible conectarse a la red - La NIC no funciona]Por lo general, una tarjeta de red posee dos luces indicadoras (LED): La luz verde corresponde a la alimentación eléctrica;

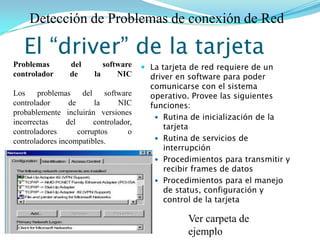

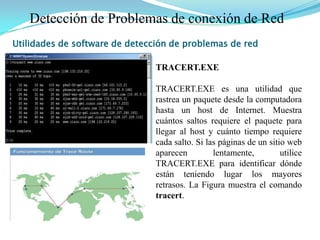

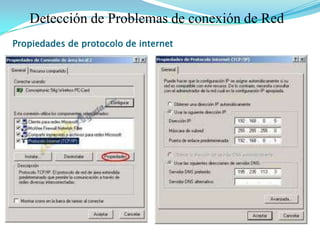

27. La luz naranja (10 Mb/s) o roja (100 Mb/s) indica actividad en la red (envío o recepción de datos).Detección de Problemas de conexión de RedEl “driver” de la tarjetaProblemas del software controlador de la NICLos problemas del software controlador de la NIC probablemente incluirán versiones incorrectas del controlador, controladores corruptos o controladores incompatibles.La tarjeta de red requiere de un driver en software para poder comunicarse con el sistema operativo. Provee las siguientes funciones:

28. Rutina de inicialización de la tarjeta

29. Rutina de servicios de interrupción

30. Procedimientos para transmitir y recibir frames de datos
