Este documento describe la energía eólica y cómo se aprovecha mediante turbinas eólicas. La energía eólica se obtiene del movimiento del viento y es una fuente renovable que no produce emisiones. Las turbinas eólicas convierten la energía cinética del viento en energía mecánica a través de un rotor, y luego en electricidad mediante un generador. Aunque la energía eólica tiene ventajas como ser limpia y renovable, también tiene desventajas como requerir grandes extensiones de tierra y estar le

1. Jami Beltré 14-1679
Jessica Guaba 14-2006
Leandro Tapia 14-1603
Nicoles Marte 14-1717

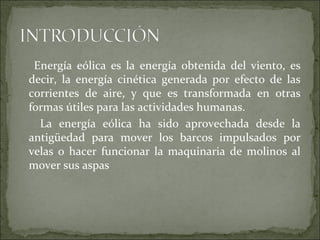

2. Energía eólica es la energía obtenida del viento, es
decir, la energía cinética generada por efecto de las
corrientes de aire, y que es transformada en otras
formas útiles para las actividades humanas.
La energía eólica ha sido aprovechada desde la
antigüedad para mover los barcos impulsados por
velas o hacer funcionar la maquinaria de molinos al
mover sus aspas

3. La energía eólica es aprovechada por nosotros
básicamente por un sistema de un rotor que gira a
medida que pasa viento por este.
La potencia del viento depende principalmente de 3
factores:
Área por donde pasa el viento (rotor)
Densidad del aire
Velocidad del viento

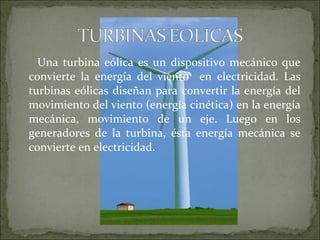

4. Una turbina eólica es un dispositivo mecánico que
convierte la energía del viento en electricidad. Las
turbinas eólicas diseñan para convertir la energía del
movimiento del viento (energía cinética) en la energía
mecánica, movimiento de un eje. Luego en los
generadores de la turbina, ésta energía mecánica se
convierte en electricidad.

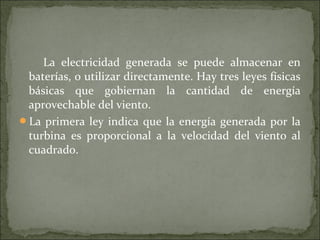

5. La electricidad generada se puede almacenar en
baterías, o utilizar directamente. Hay tres leyes físicas
básicas que gobiernan la cantidad de energía
aprovechable del viento.
La primera ley indica que la energía generada por la
turbina es proporcional a la velocidad del viento al
cuadrado.

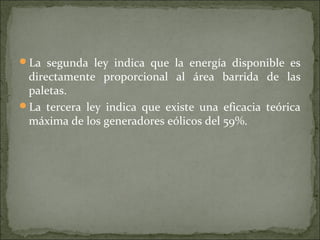

6. La segunda ley indica que la energía disponible es
directamente proporcional al área barrida de las
paletas.
La tercera ley indica que existe una eficacia teórica
máxima de los generadores eólicos del 59%.

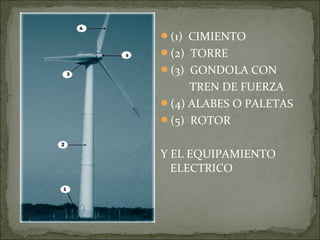

8. (1) CIMIENTO
(2) TORRE
(3) GONDOLA CON
TREN DE FUERZA
(4) ALABES O PALETAS
(5) ROTOR
Y EL EQUIPAMIENTO
ELECTRICO

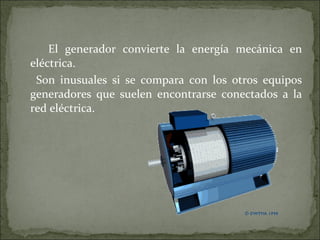

9. El generador convierte la energía mecánica en
eléctrica.
Son inusuales si se compara con los otros equipos
generadores que suelen encontrarse conectados a la
red eléctrica.

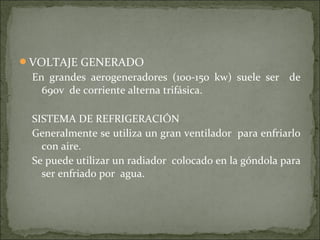

10. VOLTAJE GENERADO
En grandes aerogeneradores (100-150 kw) suele ser de
690v de corriente alterna trifásica.
SISTEMA DE REFRIGERACIÓN
Generalmente se utiliza un gran ventilador para enfriarlo
con aire.
Se puede utilizar un radiador colocado en la góndola para
ser enfriado por agua.

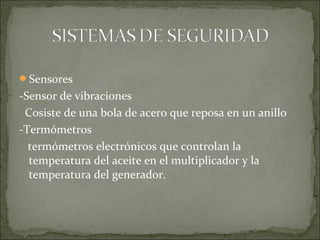

11. Sensores
-Sensor de vibraciones
Cosiste de una bola de acero que reposa en un anillo
-Termómetros
termómetros electrónicos que controlan la
temperatura del aceite en el multiplicador y la
temperatura del generador.

12. Estos sistemas suelen estar accionados mediante
resortes con el fin de que, incluso en caso de fallo de
suministro eléctrico, sigan funcionando, y son
automáticamente activados si el sistema hidráulico de
la turbina pierde presión. Una vez que la situación de
peligro ha pasado el sistema hidráulico de la turbina
suele devolver las palas, o la punta de las palas, a su
posición original.

13. El freno mecánico es utilizado como sistema de apoyo
del sistema de freno aerodinámico, como freno de
estacionamiento, una vez que la turbina ha sido
parada.

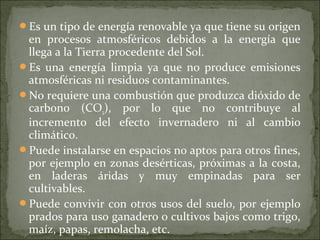

15. Es un tipo de energía renovable ya que tiene su origen
en procesos atmosféricos debidos a la energía que
llega a la Tierra procedente del Sol.
Es una energía limpia ya que no produce emisiones
atmosféricas ni residuos contaminantes.
No requiere una combustión que produzca dióxido de
carbono (CO2), por lo que no contribuye al
incremento del efecto invernadero ni al cambio
climático.
Puede instalarse en espacios no aptos para otros fines,
por ejemplo en zonas desérticas, próximas a la costa,
en laderas áridas y muy empinadas para ser
cultivables.
Puede convivir con otros usos del suelo, por ejemplo
prados para uso ganadero o cultivos bajos como trigo,
maíz, papas, remolacha, etc.

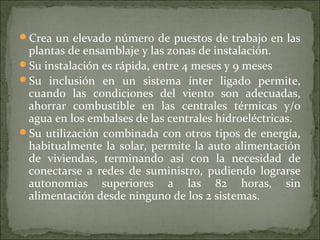

16. Crea un elevado número de puestos de trabajo en las
plantas de ensamblaje y las zonas de instalación.
Su instalación es rápida, entre 4 meses y 9 meses
Su inclusión en un sistema ínter ligado permite,
cuando las condiciones del viento son adecuadas,
ahorrar combustible en las centrales térmicas y/o
agua en los embalses de las centrales hidroeléctricas.
Su utilización combinada con otros tipos de energía,
habitualmente la solar, permite la auto alimentación
de viviendas, terminando así con la necesidad de
conectarse a redes de suministro, pudiendo lograrse
autonomías superiores a las 82 horas, sin
alimentación desde ninguno de los 2 sistemas.

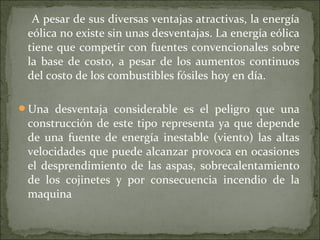

18. A pesar de sus diversas ventajas atractivas, la energía
eólica no existe sin unas desventajas. La energía eólica
tiene que competir con fuentes convencionales sobre
la base de costo, a pesar de los aumentos continuos
del costo de los combustibles fósiles hoy en día.
Una desventaja considerable es el peligro que una
construcción de este tipo representa ya que depende
de una fuente de energía inestable (viento) las altas
velocidades que puede alcanzar provoca en ocasiones
el desprendimiento de las aspas, sobrecalentamiento
de los cojinetes y por consecuencia incendio de la
maquina

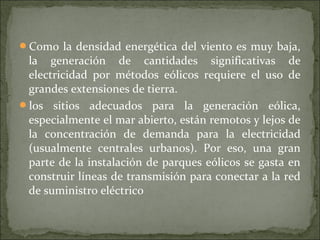

19. Como la densidad energética del viento es muy baja,
la generación de cantidades significativas de
electricidad por métodos eólicos requiere el uso de
grandes extensiones de tierra.
los sitios adecuados para la generación eólica,
especialmente el mar abierto, están remotos y lejos de
la concentración de demanda para la electricidad
(usualmente centrales urbanos). Por eso, una gran
parte de la instalación de parques eólicos se gasta en
construir líneas de transmisión para conectar a la red
de suministro eléctrico
