1. ELIUP SANTOS SANTOS
AEROGENERADORES

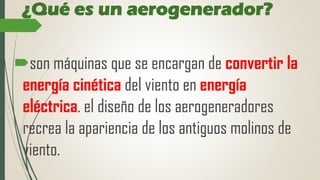

2. ¿Qué es un aerogenerador?
son máquinas que se encargan de convertir la
energía cinética del viento en energía
eléctrica. el diseño de los aerogeneradores
recrea la apariencia de los antiguos molinos de
viento.

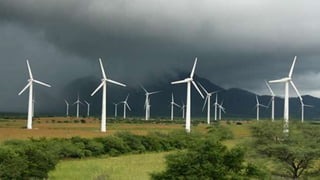

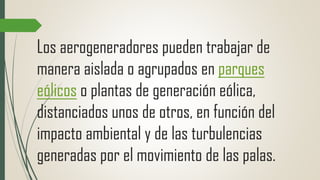

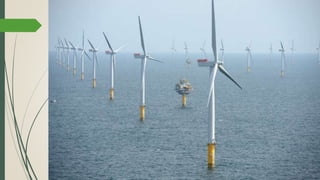

3. Los aerogeneradores pueden trabajar de
manera aislada o agrupados en parques
eólicos o plantas de generación eólica,
distanciados unos de otros, en función del
impacto ambiental y de las turbulencias
generadas por el movimiento de las palas.

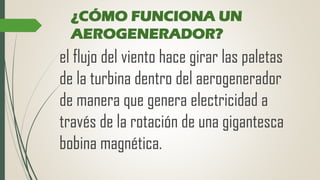

6. ¿CÓMO FUNCIONA UN
AEROGENERADOR?
el flujo del viento hace girar las paletas
de la turbina dentro del aerogenerador
de manera que genera electricidad a
través de la rotación de una gigantesca
bobina magnética.

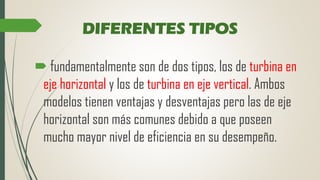

8. DIFERENTES TIPOS
 fundamentalmente son de dos tipos, los de turbina en
eje horizontal y los de turbina en eje vertical. Ambos
modelos tienen ventajas y desventajas pero las de eje
horizontal son más comunes debido a que poseen
mucho mayor nivel de eficiencia en su desempeño.

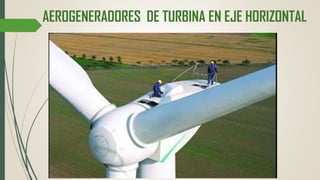

9. AEROGENERADORES DE TURBINA EN EJE HORIZONTAL

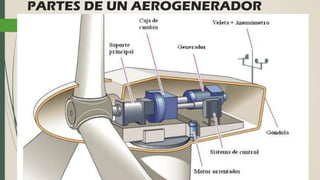

14. PARTES DE UN AEROGENERADOR

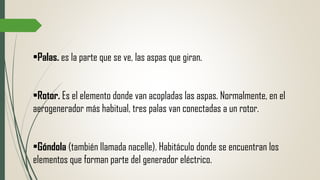

15. •Palas. es la parte que se ve, las aspas que giran.
•Rotor. Es el elemento donde van acopladas las aspas. Normalmente, en el
aerogenerador más habitual, tres palas van conectadas a un rotor.
•Góndola (también llamada nacelle). Habitáculo donde se encuentran los
elementos que forman parte del generador eléctrico.

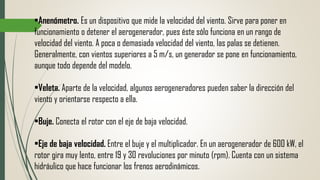

16. •Anenómetro. Es un dispositivo que mide la velocidad del viento. Sirve para poner en
funcionamiento o detener el aerogenerador, pues éste sólo funciona en un rango de
velocidad del viento. A poca o demasiada velocidad del viento, las palas se detienen.
Generalmente, con vientos superiores a 5 m/s, un generador se pone en funcionamiento,
aunque todo depende del modelo.
•Veleta. Aparte de la velocidad, algunos aerogeneradores pueden saber la dirección del
viento y orientarse respecto a ella.
•Buje. Conecta el rotor con el eje de baja velocidad.
•Eje de baja velocidad. Entre el buje y el multiplicador. En un aerogenerador de 600 kW, el
rotor gira muy lento, entre 19 y 30 revoluciones por minuto (rpm). Cuenta con un sistema
hidráulico que hace funcionar los frenos aerodinámicos.

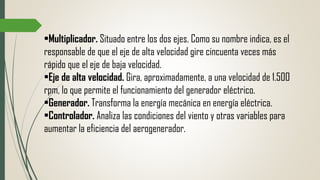

17. •Multiplicador. Situado entre los dos ejes. Como su nombre indica, es el
responsable de que el eje de alta velocidad gire cincuenta veces más
rápido que el eje de baja velocidad.
•Eje de alta velocidad. Gira, aproximadamente, a una velocidad de 1.500
rpm, lo que permite el funcionamiento del generador eléctrico.
•Generador. Transforma la energía mecánica en energía eléctrica.
•Controlador. Analiza las condiciones del viento y otras variables para
aumentar la eficiencia del aerogenerador.

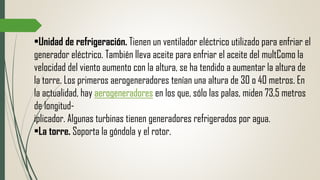

18. •Unidad de refrigeración. Tienen un ventilador eléctrico utilizado para enfriar el
generador eléctrico. También lleva aceite para enfriar el aceite del multComo la

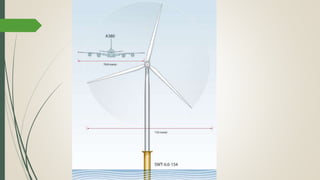

velocidad del viento aumento con la altura, se ha tendido a aumentar la altura de
la torre. Los primeros aerogeneradores tenían una altura de 30 o 40 metros. En

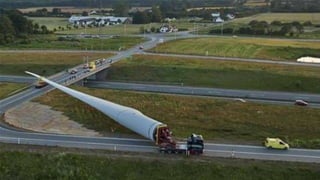

la actualidad, hay aerogeneradores en los que, sólo las palas, miden 73,5 metros
de longitud-
iplicador. Algunas turbinas tienen generadores refrigerados por agua.
•La torre. Soporta la góndola y el rotor.

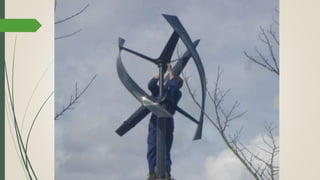

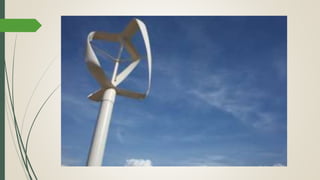

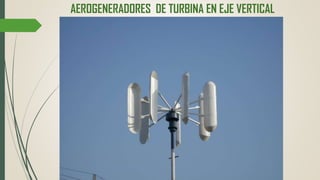

19. AEROGENERADORES DE TURBINA EN EJE VERTICAL

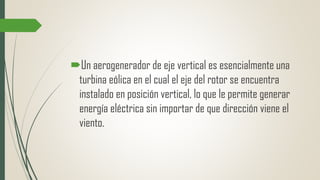

20. Un aerogenerador de eje vertical es esencialmente una
turbina eólica en el cual el eje del rotor se encuentra
instalado en posición vertical, lo que le permite generar
energía eléctrica sin importar de que dirección viene el
viento.

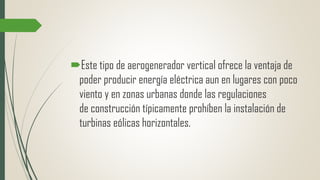

21. Este tipo de aerogenerador vertical ofrece la ventaja de
poder producir energía eléctrica aun en lugares con poco
viento y en zonas urbanas donde las regulaciones
de construcción típicamente prohíben la instalación de
turbinas eólicas horizontales.

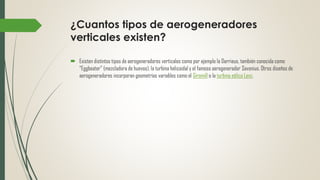

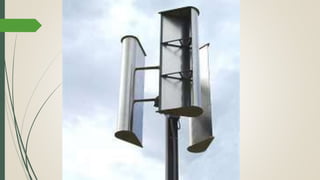

22. ¿Cuantos tipos de aerogeneradores
verticales existen?

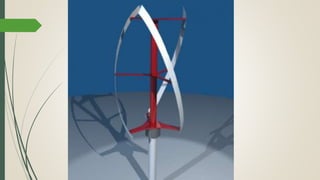

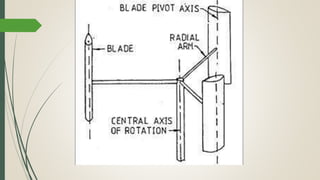

 Existen distintos tipos de aerogeneradores verticales como por ejemplo la Darrieus, también conocida como
“Eggbeater” (mezcladora de huevos), la turbina helicoidal y el famoso aerogenerador Savonius. Otros diseños de
aerogeneradores incorporan geometrías variables como el Giromill o la turbina eólica Lenz.

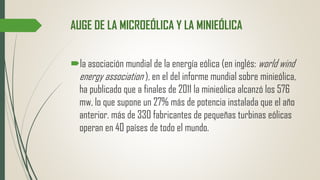

29. AUGE DE LA MICROEÓLICA Y LA MINIEÓLICA
la asociación mundial de la energía eólica (en inglés: world wind
energy association ), en el del informe mundial sobre minieólica,
ha publicado que a finales de 2011 la minieólica alcanzó los 576
mw, lo que supone un 27% más de potencia instalada que el año
anterior. más de 330 fabricantes de pequeñas turbinas eólicas
operan en 40 países de todo el mundo.

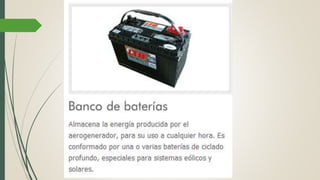

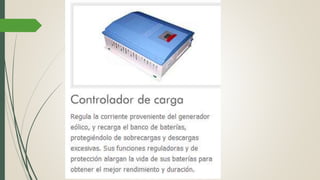

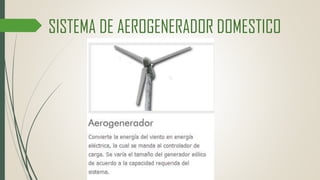

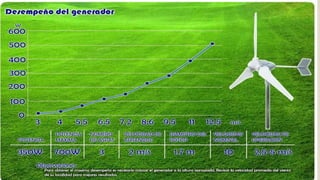

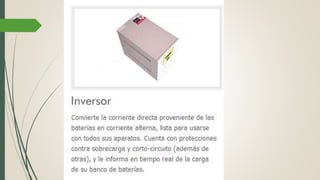

30. SISTEMA DE AEROGENERADOR DOMESTICO

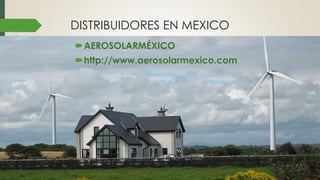

34. DISTRIBUIDORES EN MEXICO
AEROSOLARMÉXICO
http://www.aerosolarmexico.com

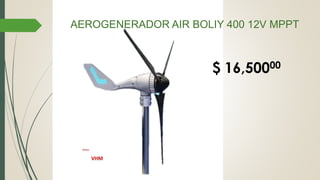

36. AEROGENERADOR AIR BOLIY 400 12V MPPT
$ 16,50000

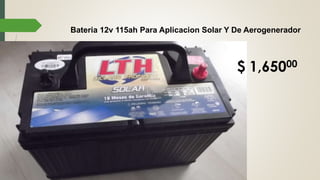

37. Bateria 12v 115ah Para Aplicacion Solar Y De Aerogenerador
$ 1,65000

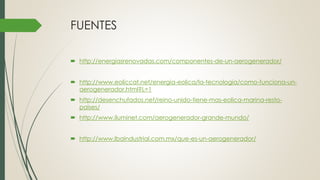

40. FUENTES
