Este documento describe los componentes principales de los equipos de rayos X, incluyendo el tubo de rayos X, la camilla o mesa de examen, y la consola de control. Explica que el tubo de rayos X contiene filamentos que emiten electrones hacia un foco y un ánodo, creando rayos X dentro de una cámara de vacío. También describe los diferentes tipos de mesas de examen y la consola de control que los operadores usan.

1. Equipos de radiología
Los equipos de rayos x están
compuestos:
•Tubo de rayos x
•Camilla o mesa de examen
•Consola de control o mesa de comando
•Generador de alto voltaje,
autotransformador, transformador de bajo
voltaje y un convertidor de frecuencia o
rectificación de la corriente

3. Tubo de rayos X
• Generalmente se construyen en vidrio (pirex)
• Vacío de 10-4 atm.
• Longitud: 20 cm a 35 cm
• Diámetro: 15 cm
• Contiene uno o dos filamentos (fino y grueso)
• Emisión termoiónica (Efecto Edison), aumenta al
aumentar la corriente del filamento
• Tungsteno; alto punto de fusión, numero elevado
de átomos y soportan altas temperaturas
• Copa de enfoque

5. 1.Ampolla 2.Cátodo 3.Foco 4.Ánodo 5.Vacío 6. Diafragma
7.Haz de rayos

6. Soporte del tubo

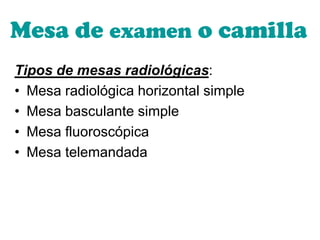

7. Mesa de examen o camilla
Tipos de mesas radiológicas:
• Mesa radiológica horizontal simple
• Mesa basculante simple
• Mesa fluoroscópica
• Mesa telemandada

9. Consola de control o mesa
de comando

10. Otros accesorios:
• Soporte de pared para porta placa (porta
chasis mural)
• Seriógrafos
• Colimadores
• Rejillas, Antidifusores, Potter Bucky
